PCI Express x16ボードの取り付け

[1017023102]

  • PCI Express x16ボードは静電気に大変弱く、身体に静電気を帯びた状態でPCI Express x16ボードを扱うと破損する原因になります。PCI Express x16ボードに触れる前に、アルミサッシやドアのノブなど身近な金属に手を触れて、静電気を取り除いてください。
  • PCI Express x16ボードのコネクタ部分には手を触れないでください。接触不良など、故障の原因になります。
  • ボード上の部品やハンダ付け面には触れないよう注意してください。
  • PCI Express x16ボードを間違った向きで無理に取り付けようとすると、本機のコネクタ部やPCI Express x16スロットが故障する原因になります。取り付け方向に注意してください。
  • 取り付け前に、本機で使用できるPCI Express x16ボードであることを確認してください。
  • PCI Express x16ボード取り付けの際は、PCI Express x16スロット以外の、本体内部の部品やスイッチに触れないでください。
  1. 「ルーフカバーの開け方」の手順でルーフカバーを開ける

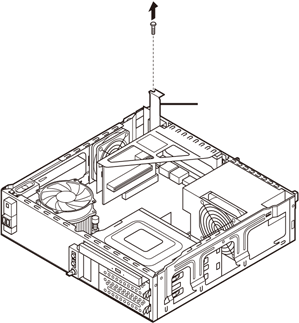

  2. PCI Express x16スロットカバーを固定しているネジを取り外し、 PCI Express x16スロットカバーを取り外す

    取り外したPCI Express x16スロットカバーは、紛失しないように手近な箱や袋などに保管してください。

    PCI Express x16スロットカバー

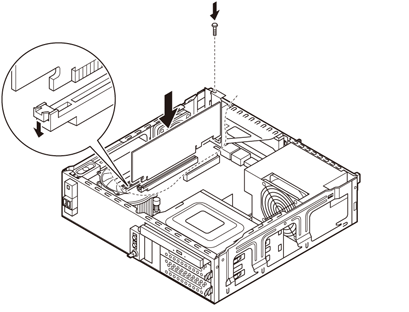

  3. PCI Express x16スロットのレバーを下に押してから、 PCI Express x16ボードをPCI Express x16スロットに差し込み、手順2で取り外したネジでPCI Express x16ボードを固定させる

    PCI Express x16ボードを取り付けるときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。

  4. 「ルーフカバーの閉じ方」の手順でルーフカバーを閉じる
