PCIボードの取り付け／取り外し

[1086023004]

PCIボードの取り付け


  • PCIボードは静電気に大変弱く、身体に静電気を帯びた状態でPCIボードを扱うと破損する原因になります。PCIボードに触れる前に、アルミサッシやドアのノブなど身近な金属に手を触れて、静電気を取り除いてください。
  • PCIボードのコネクタ部分には手を触れないでください。接触不良など、故障の原因になります。
  • ボード上の部品やハンダ付け面には触れないよう注意してください。
  • PCIボードを間違った向きで無理に取り付けようとすると、本機のコネクタ部やPCIスロットが故障する原因になります。取り付け方向に注意してください。
  • 取り付け前に、本機で使用できるPCIボードであることを確認してください。
  • PCIボード取り付けの際は、PCIスロット以外の、本体内部の部品やスイッチに触れないでください。
  1. 「ルーフカバーの開け方」の手順でルーフカバーを開ける

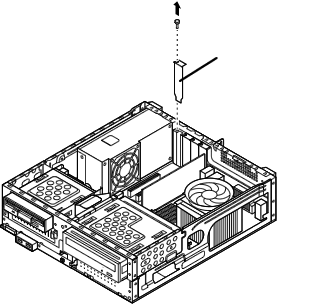

  2. PCIスロットカバーのネジを1本取り外し、PCIスロットカバーを取り外す
    PCIスロットカバー

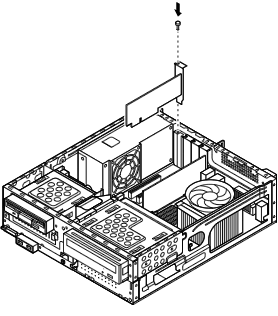

  3. 手順2で取り外したネジでPCIボードを取り付ける
  4. 「ルーフカバーの閉じ方」の手順でルーフカバーを閉じる

PCIボードの取り外し


  • PCIボードは静電気に大変弱く、身体に静電気を帯びた状態でPCIボードを扱うと破損する原因になります。PCIボードに触れる前に、アルミサッシやドアのノブなど身近な金属に手を触れて、静電気を取り除いてください。
  • PCIボードのコネクタ部分には手を触れないでください。接触不良など、故障の原因になります。
  • ボード上の部品やハンダ付け面には触れないよう注意してください。
  • PCIボード取り外しの際は、PCIスロット以外の、本体内部の部品やスイッチに触れないでください。
  1. 「ルーフカバーの開け方」の手順でルーフカバーを開ける
  2. PCIボードのネジを1本取り外し、PCIボードを取り外す
  3. 手順2で取り外したネジでPCIスロットカバーを取り付ける
  4. 「ルーフカバーの閉じ方」の手順でルーフカバーを閉じる
