PCI Express x1ボードの取り付け

[1016023202]

  • PCI Express x1ボードは静電気に大変弱く、身体に静電気を帯びた状態でPCI Express x1ボードを扱うと破損する原因になります。
    PCI Express x1ボードに触れる前に、アルミサッシやドアのノブなど身近な金属に手を触れて、静電気を取り除いてください。
  • PCI Express x1ボードのコネクタ部分には手を触れないでください。接触不良など、故障の原因になります。
  • ボード上の部品やハンダ付け面には触れないよう注意してください。
  • PCI Express x1ボードを間違った向きで無理に取り付けようとすると、本機のコネクタ部やPCI Express x1スロットが故障する原因になります。取り付け方向に注意してください。
  • 取り付け前に、本機で使用できるPCI Express x1ボードであることを確認してください。
  • PCI Express x1ボード取り付けの際は、PCI Express x1スロット以外の、本体内部の部品やスイッチに触れないでください。
  1. 「ルーフカバーの開け方」の手順でルーフカバーを開ける
  2. PCIユニットをゆっくりと引き抜くようにして取り外す

    PCIユニットをマザーボードから引き抜くときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。

    PCIユニット

  3. PCIスロットカバーを固定しているネジを取り外す
    PCIユニット(1段目)

  4. PCIスロットカバーを取り外す


  5. PCI Express x1ボードをコネクタに差し込み、手順3で取り外したネジを取り付けてPCI Express x1ボードを固定する

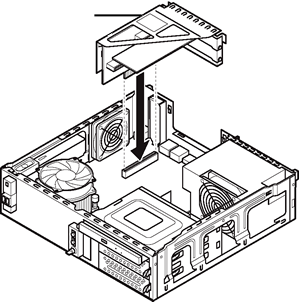

  6. PCIユニットを本体のツメに合うようにして図のように差し込んで取り付ける

    PCIユニットをマザーボードから差し込むときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。
    PCIユニット

  7. 「ルーフカバーの閉じ方」の手順でルーフカバーを閉じる
