ケーブルストッパ

キーボードなどのケーブルが抜けるのを防止したり、ケーブル接続した機器の盗難を防止します。
本機にケーブルストッパの取り付け／取り外しについては、次をご覧ください。

取り付け／取り外しの準備

ケーブルストッパの取り付け／取り外しの前に、PCIユニットをマザーボードから取り外す必要があります。
次の手順をご覧になり、取り外しを行ってください。

1. 「ルーフカバーの開け方」の手順でルーフカバーを開ける

   パラレルポートモデルの場合、PCI Express x1スロットにパラレルポートが搭載され、ケーブルが接続されています。 図のパラレルポートのケーブルを取り外した後、手順2に進んでください。 バッテリモデルの場合、PCIスロットにバッテリコントロールユニットが搭載され、ケーブルが接続されています。 図の信号ケーブルを取り外した後、手順2に進んでください。 また、信号ケーブル以外のケーブルは、バッテリコントロールユニットから取り外さないでください。

2. 次のように、PCIユニットをマザーボードから取り外す


   PCIユニットをマザーボードから取り外すときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。

   • バッテリモデル以外の場合

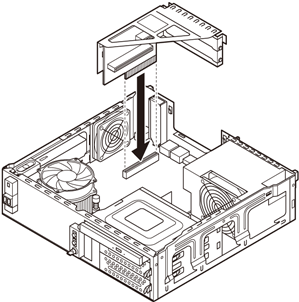

     マザーボードからPCIユニットを、ゆっくりと引き抜くようにして取り外す


     PCIユニット

   • バッテリモデルの場合

     1. バッテリコントロールユニットを固定している図のネジをプラスドライバー（#1）で取り外す


        ネジ

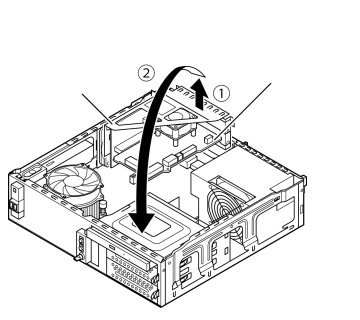

     2. バッテリコントロールユニットに接続されたケーブルが外れないように注意して、マザーボードからPCIユニットを取り外し（①）、ドライブベイの上に裏返して置く（②）


        PCIユニット バッテリコントロール ユニット

ケーブルストッパの取り付け

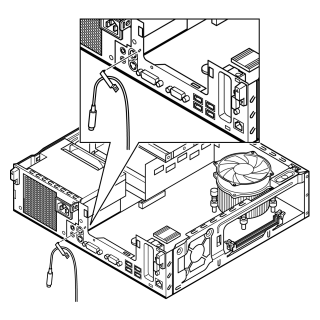

1. ケーブルストッパをキーボード、マウスケーブルの上から被せた状態でケーブルストッパのツメ（ネジ穴のない側）を本体の溝に差し込む

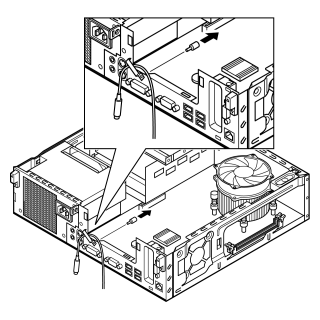

2. ケーブルストッパのネジ穴と本体のネジ穴を合わせ、本体内側から本機に添付のネジで固定する




3. 次のように、PCIユニットをマザーボードへ取り付ける


   PCIユニットをマザーボードへ取り付けるときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。

   • バッテリモデル以外の場合

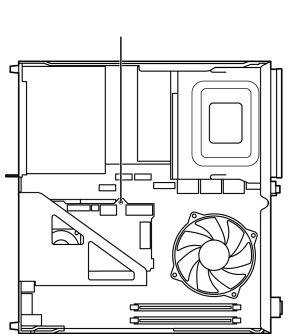

     PCIユニットを本体のツメに合うようにして図のように差し込んで取り付ける


     パラレルポートモデルの場合、取り外したパラレルポートのケーブルを取り付けた後、手順4に進んでください。

   • バッテリモデルの場合

     1. ドライブベイの上に裏返して置いておいたPCIユニットを、バッテリコントロールユニットに接続されたケーブルが外れないように注意して戻し（①）、本体のツメに合うようにして図のように差し込んで取り付け（②）、外していた信号ケーブルを取り付ける

     2. 「取り付け／取り外しの準備」の手順2で外したネジを取り付け、バッテリコントロールユニットを固定する
4. 「ルーフカバーの閉じ方」の手順でルーフカバーを閉める

ケーブルストッパの取り外し

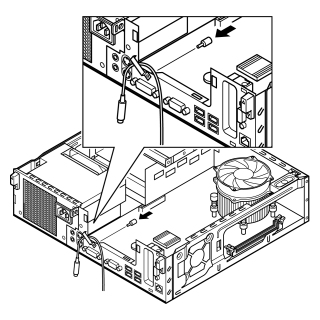

1. 本体内側からネジを外して、ケーブルストッパとケーブルを本体から取り外す






2. 次のように、PCIユニットをマザーボードへ取り付ける


   PCIユニットをマザーボードへ取り付けるときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。

   • バッテリモデル以外の場合
     PCIユニットを本体のツメに合うようにして図のように差し込んで取り付ける


     パラレルポートモデルの場合、取り外したパラレルポートのケーブルを取り付けた後、手順3に進んでください。

   • バッテリモデルの場合

     1. ドライブベイの上に裏返して置いておいたPCIユニットを、バッテリコントロールユニットに接続されたケーブルが外れないように注意して戻し（①）、本体のツメに合うようにして図のように差し込んで取り付け（②）、外していた信号ケーブルを取り付ける

     2. 「取り付け／取り外しの準備」の手順2で外したネジを取り付け、バッテリコントロールユニットを固定する
3. 「ルーフカバーの閉じ方」の手順でルーフカバーを閉める
