PCIボードの取り付け

[1017023002]

  • PCIボードは静電気に大変弱く、身体に静電気を帯びた状態でPCIボードを扱うと破損する原因になります。PCIボードに触れる前に、アルミサッシやドアのノブなど身近な金属に手を触れて、静電気を取り除いてください。
  • PCIボードのコネクタ部分には手を触れないでください。接触不良など、故障の原因になります。
  • ボード上の部品やハンダ付け面には触れないよう注意してください。
  • PCIボードを間違った向きで無理に取り付けようとすると、本機のコネクタ部やPCIスロットが故障する原因になります。取り付け方向に注意してください。
  • 取り付け前に、本機で使用できるPCIボードであることを確認してください。
  • PCIボード取り付けの際は、PCIスロット以外の、本体内部の部品やスイッチに触れないでください。
  1. 「ルーフカバーの開け方」の手順でルーフカバーを開ける

    パラレルポートモデルの場合、PCI Express x1スロットにパラレルポートが搭載され、ケーブルが接続されています。
    パラレルポートのケーブルを取り外した後、手順2に進んでください。

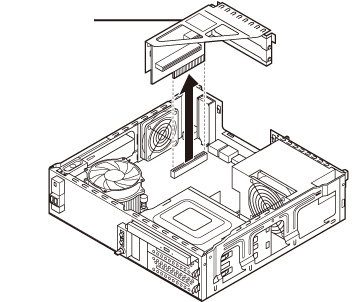

  2. PCIユニットをゆっくりと引き抜くようにして取り外す

    PCIユニットをマザーボードから引き抜くときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。

    PCIユニット

  3. PCIスロットカバーを固定しているネジを取り外す
    PCIユニット(2段目)

  4. PCIスロットカバーを取り外す
    PCIスロットカバー

  5. PCIボードをコネクタに差し込み、手順3で取り外したネジを取り付けてPCIボードを固定する

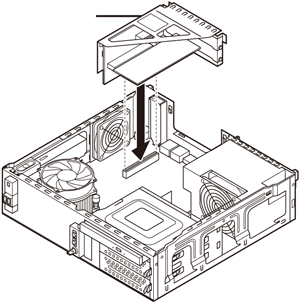

  6. PCIユニットを本体のツメに合うようにして図のように差し込んで取り付ける

    • PCIユニットをマザーボードから差し込むときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。

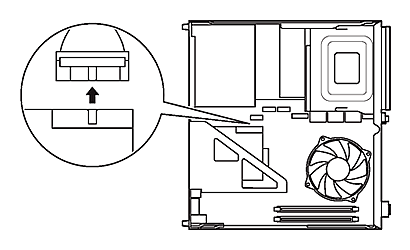

    • パラレルポートモデルの場合、取り外したパラレルポートのケーブルを取り付けた後、手順7に進んでください。

    PCIユニット

  7. 「ルーフカバーの閉じ方」の手順でルーフカバーを閉じる
