各部の名称

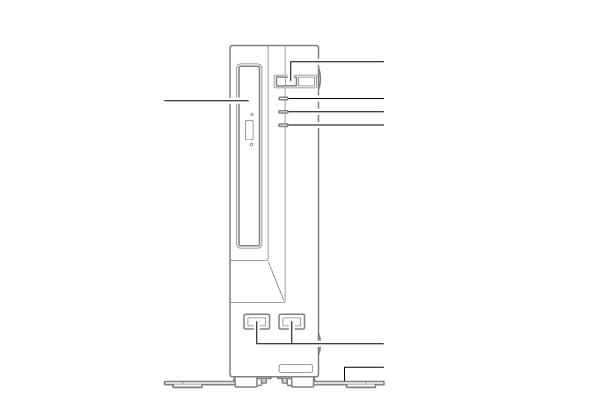

本体前面

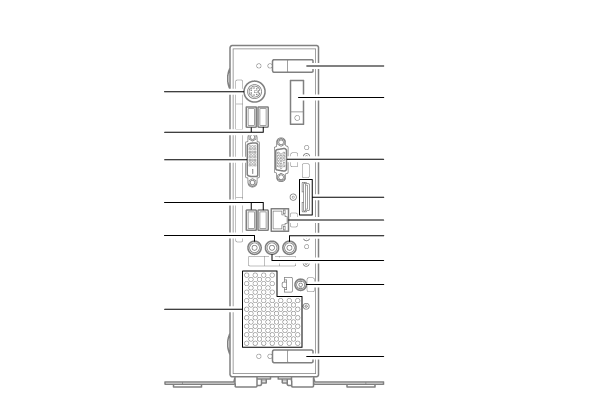

本体背面
各部の説明
1.光学ドライブ（光学ドライブモデルのみ）
DVDスーパーマルチドライブ、またはDVD-ROMドライブが内蔵されています。内蔵されているドライブはお使いのモデルによって異なります。
→「光学ドライブ」
2.電源スイッチ（
）
電源のオン／オフや電源状態の変更などで使用するスイッチです。
→「電源」
3.電源ランプ（
）
電源の状態を表示するランプです。
→「電源」
→「表示ランプ」
4.バッテリ充電ランプ（
）
バッテリの状態を表示するランプです。
→「表示ランプ」
5.ディスクアクセスランプ（
）
内蔵のハードディスク、光学ドライブにアクセスしているときに点灯します。
→「表示ランプ」
6.USBコネクタ（
）（
）
USB機器を接続するコネクタです。このUSBコネクタは、USB 2.0とUSB 1.1の機器に対応しています。USB 2.0の転送速度を出すためには、USB 2.0対応の機器を接続する必要があります。前面右側のコネクタは「Power Off USB Charge」機能に対応しています。
→「USBコネクタ」
→「「Advanced」メニュー」
7.スタビライザ
本体を安定させるための脚です。
8.PS/2キーボードコネクタ（
）
PS/2接続（ミニDIN6ピン）のキーボードを接続するコネクタです。
→「キーボード」
9.USBコネクタ（USB 3.0対応）（
）
USB機器を接続するコネクタです。このUSBコネクタは、USB 3.0、USB 2.0およびUSB 1.1の機器に対応しています。USB 3.0の転送速度を出すためには、USB 3.0対応の機器を接続する必要があります。
→「USBコネクタ」
10.DVI-Dコネクタ（
）
DVI-Dインターフェイスのディスプレイを接続するコネクタです。
11.マイク端子（ミニジャック）（
）
マイクロフォンなどを接続し、音声を入力するための端子です。
12.通風孔
本体内部の熱を逃がすための孔です。
13.スライドストッパ
本体のルーフカバーを固定します。
→「本体カバー類の開閉」
14.ケーブルストッパ
キーボードなどのケーブルが抜けるのを防止したり、ケーブル接続した機器の盗難を防止します。ケーブルストッパは、添付品収納箱に入っています。
→「ケーブルストッパ」
15.アナログRGBコネクタ（
）
アナログインターフェイスのディスプレイを接続するコネクタです。
→「ディスプレイ」
16.筐体ロック（
）
別売のセキュリティケーブルを取り付けることができます。
→「セキュリティ機能」
17.LANコネクタ（
）
LANケーブルを接続するコネクタです。

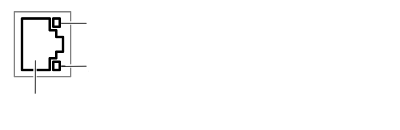

 通信速度ランプ
ネットワーク通信/接続ランプ(ACT/LINK)
LANコネクタ
|
- 通信速度ランプ
- 1000Mbpsネットワーク接続時はオレンジ色に点灯します。
- 100Mbpsネットワーク接続時は緑色に点灯します。
- 10Mbpsネットワーク接続時は点灯しません。
- ネットワーク通信/接続ランプ(ACT/LINK)
ネットワーク上で読み込みや書き込みが発生すると点滅します。
また、ハブやスイッチから、リンクパルスを受信すると点灯します。ただし、必ずしも本機の読み込みや書き込みとは限りません。
18.ライン入力端子（ミニジャック）（
）
オーディオ機器から音声信号を入力する端子です。
19.ヘッドフォン/ライン共用出力端子（ミニジャック）（
）
オーディオ機器へ音声信号を出力する端子です。
20.DCコネクタ
添付のACアダプタを接続するためのコネクタです。
