本マニュアルの対象オペレーティングシステム、対象機種は次の通りです。

対象オペレーティングシステム

• Windows 8.1 Pro Update 64ビット

対象機種

タイプ名	型名
タイプMB	MK36H/B-K、MK33M/B-K、MK36L/B-K、MK32R/B-K、MK28E/B-K MJ36H/B-K、MJ33M/B-K、MJ36L/B-K、MJ32R/B-K、MJ28E/B-K

本マニュアル中の説明で、タイプ名や型名を使用している場合があります。

本マニュアルには、本機の機能についての説明、添付またはインストールされているアプリケーションの情報、トラブル発生時などの対応方法を記載したQ&A、サポートに関する情報など、本機を利用する上での情報が記載されています。

本マニュアルは、Windowsの基本的な操作がひと通りでき、アプリケーションなどのヘルプを使って操作方法を理解、解決できることを前提に本機固有の情報を中心に記載されています。
もし、あなたがコンピュータに初めて触れるのであれば、上記の基本事項を関連説明書などでひと通り経験してから、本マニュアルをご利用になることをおすすめします。

本機の仕様、アプリケーションについては、お客様が選択できるようになっているため、各モデルの仕様にあわせてお読みください。
仕様についての詳細は、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

http://121ware.com/e-manual/m/nx/index.htm

本マニュアルで使用しているアイコンや記号、アプリケーション名などの正式名称、表記について、下記をご覧ください。

本マニュアルで使用しているアイコンの意味

アイコン	意味
チェック	してはいけないことや、注意していただきたいことを説明しています。よく読んで注意を守ってください。場合によっては、作ったデータの消失、使用しているアプリケーションの破壊、パソコンの破損の可能性があります。
メモ	利用の参考となる補足的な情報をまとめています。
参照	マニュアルの中で関連する情報が書かれているところを示しています。

本マニュアルで使用しているアプリケーション名などの正式名称

本マニュアルで使用している表記の意味

本マニュアルで使用している画面、記載内容について

• 本マニュアルに記載の図や画面は、モデルによって異なることがあります。
• 本マニュアルに記載の画面は、実際の画面とは多少異なることがあります。

アプリケーションを表示したり、本機を操作したりしているときに「ユーザー アカウント制御」画面が表示されることがあります。

「ユーザー アカウント制御」は、コンピュータウイルスなどの「悪意のあるソフトウェア」によって、本機のシステムに影響を及ぼす可能性のある操作が行われるのを防ぐため、これらの操作がユーザーが意図して行った操作によるものかを確認するためのものです。

「ユーザー アカウント制御」画面が表示された場合は、表示された内容をよく確認し、操作を行ってください。

• アプリ画面の開き方
• コントロール パネルの開き方
• デバイス マネージャの開き方

アプリ画面の開き方

メールやフォトなどのアプリを使用するときは、はじめにアプリ画面を表示します。

1. デスクトップにある「スタート」ボタン（）をクリックしてスタート画面を表示し、をクリック

   アプリ画面が表示されます。

メモスタート画面からは、をクリックします。

コントロール パネルの開き方

コントロール パネルは、Windowsの各機能や画面の表示のしかた、アプリケーションのインストール／アンインストールなど、さまざまな設定ができます。

1. デスクトップでチャーム バーを表示し、「設定」をクリック
2. 「コントロール パネル」をクリック

   コントロール パネルが表示されます。

デバイス マネージャの開き方

デバイス マネージャは、本機を構成している部品やディスプレイなどの周辺機器が正常に認識されていることを確認したり、ドライバの更新をしたりすることができます。

1. デスクトップでチャーム バーを表示し、「設定」をクリック
2. 「コントロール パネル」をクリック

   コントロール パネルが表示されます。

3. 「システムとセキュリティ」をクリック
4. 「システム」をクリック
5. 「デバイス マネージャー」をクリック

   「デバイス マネージャー」が表示されます。

マイクロソフト サポート
http://support.microsoft.com/

輸出に関する注意事項

本製品（ソフトウェアを含む）は日本国内仕様であり、外国の規格等には準拠していません。

本製品を日本国外で使用された場合、当社は一切責任を負いかねます。
また、当社は本製品に関し海外での保守サービスおよび技術サポート等は行っていません。

本製品の輸出（個人による携行を含む）については、外国為替及び外国貿易法に基づいて経済産業省の許可が必要となる場合があります。

必要な許可を取得せずに輸出すると同法により罰せられます。

輸出に際しての許可の要否については、ご購入頂いた販売店または当社営業拠点にお問い合わせください。

Notes on export

This product (including software) is designed under Japanese domestic specifications and does not conform to overseas standards.
NEC^*1 will not be held responsible for any consequences resulting from use of this product outside Japan.
NEC^*1 does not provide maintenance service or technical support for this product outside Japan.

Export of this product (including carrying it as personal baggage) may require a permit from the Ministry of Economy, Trade and Industry under an export control law. Export without necessary permit is punishable under the said law.
Customer shall inquire of NEC sales office whether a permit is required for export or not.

*1:NEC Personal Computers, Ltd.

　　*　　　*　　　*

Microsoft、Windows、Internet Explorer、Windows MediaおよびWindowsのロゴは、米国 Microsoft Corporationの米国およびその他の国における登録商標または商標です。

Windowsの正式名称は、Microsoft Windows Operating Systemです。

インテル、Intel、Celeron、Intel SpeedStep、インテル Core、およびPentiumはアメリカ合衆国およびその他の国におけるインテルコーポレーションまたはその子会社の商標または登録商標です。

McAfee、マカフィーは、米国法人McAfee, Inc.またはその関係会社の米国またはその他の国における登録商標または商標です。

Adobe、およびReaderは合衆国およびその他の国におけるAdobe Systems Incorporatedの商標または登録商標です。

PS/2は、IBM社が所有している商標です。

DisplayPortはVideo Electronics Standards Associationの登録商標です。

DeviceLockおよびDeviceLockロゴは、DeviceLock, Inc.の登録商標です。

WebSAMは日本電気株式会社の登録商標です。

WinZip は WinZip International LLC の登録商標です。

Corel、Corel のロゴはCorel Corporation およびその関連会社の商標または登録商標です。

その他、本マニュアルに記載されている会社名、商品名は各社の商標または登録商標です。

©NEC Personal Computers, Ltd. 2014

NECパーソナルコンピュータ株式会社の許可なく複製・改変などを行うことはできません。

チャーム バーは、よく使う機能を集めたメニューです。表示しているアプリに応じて、いろいろな機能を利用できます。

チャーム バーを表示する

チャーム バーを表示するには、右上の隅にマウスポインタを合わせ、下に動かします。

チャーム バー

チャーム バーのアイコン

アイコン	説明
	検索とアプリの起動に使います。検索対象はアプリによって変わります。
	ファイルや情報を他のアプリで利用するときに使います。
	スタート画面を表示します。
	他の機器にデータを送ります。印刷するときなどに使います。
	表示しているアプリの設定を行います。スタート画面では「Windows 全般の設定」ができます。

アプリ バーとナビゲーション バーは、表示しているアプリに対してさまざまな操作を行うためのバーです。アプリ バーは画面下側に、ナビゲーション バーは画面上側に表示され、それぞれが表示されるかどうかはアプリによって異なります。表示されるメニューや機能はアプリの状況により変化します。

アプリ バーやナビゲーション バーを表示するには、アプリの画面の任意の位置でマウスを右クリックします。

アプリ バー ナビゲーション バー

Windows 8.1 では、いろいろなアプリを切り換えて使うことができます。
ここでは画面やアプリの切り換えの主な方法を紹介します。

最近使用したアプリを順番に切り替える

二つのアプリを切り替えるときに便利です。
左上の隅にマウスポインタを合わせてクリックします。クリックするたびにアプリが順番に切り換わります。

最近使用したアプリをアプリ一覧から選ぶ

二つ以上のアプリを使用していて、特定のアプリに切り替えたいときに便利です。
最近使用したアプリの一覧を表示するには、左上の隅にマウスポインタを合わせ、下に動かします。
最近使用したアプリをアプリ一覧にあるサムネイル（縮小画像）から選びます。

アプリ一覧

2つのアプリを、画面の左右に並べて表示できます。これを「スナップする」といいます。
境界線をスライド（またはドラッグ）すると、画面の分割位置を変えるなどの調整ができます。

2つの画面にする

2つの画面にするには、アプリのサムネイルを画面の左に表示（「最近使用したアプリをアプリ一覧から選ぶ」）してから、アプリのサムネイルを目的の位置までスライド（またはドラッグ）し、区切り線が表示されたら指を離します。

区切り線

アプリを終了するには、画面の上端を、画面の下端までドラッグします。画面の下半分が下端にかくれたら、2秒間そのままにします。小さな画像が回転したらマウスから指を離します。

各部の名称

本体前面

1.光学ドライブ 2.電源スイッチ 14.電源ランプ 15.ディスクアクセスランプ 25.ヘッドフォン端子 5.マイク端子 4.USBコネクタ （USB 3.0対応）

本体背面

12.PS/2マウスコネクタ 6.PS/2キーボードコネクタ 3.USBコネクタ 19.ケーブルストッパ 13.シリアルポート 18.ネジ 7.アナログRGBコネクタ 20.DisplayPortコネクタ 3.USBコネクタ 4.USBコネクタ（USB 3.0対応） 17.ライン入力端子 5.マイク端子 26.ライン出力端子 9.通風孔 21.PCIスロット※1 16.スタンド 8.LANコネクタ 10.筐体ロック 22.PCI Express x1スロット 28.PCI Express x16スロット 11.AC電源コネクタ 18.ネジ 10.筐体ロック

各部の説明

1.光学ドライブ（光学ドライブモデルのみ）

DVDスーパーマルチドライブ、またはDVD-ROMドライブが内蔵されています。内蔵されているドライブはお使いのモデルによって異なります。
→「光学ドライブ」

2.電源スイッチ（）

電源のオン／オフや電源状態の変更などで使用するスイッチです。
→「電源」

3.USBコネクタ（）

USB機器を接続するコネクタです。このUSBコネクタは、USB 2.0とUSB 1.1の機器に対応しています。USB 2.0の転送速度を出すためには、USB 2.0対応の機器を接続する必要があります。
→「USBコネクタ」

4.USBコネクタ（USB 3.0対応）（）

USB機器を接続するコネクタです。このUSBコネクタは、USB 3.0、USB 2.0およびUSB 1.1の機器に対応しています。USB 3.0の転送速度を出すためには、USB 3.0対応の機器を接続する必要があります。
→「USBコネクタ」

5.マイク端子（ミニジャック）（）（）

マイクロフォンなどを接続し、音声を入力するための端子です。

6.PS/2キーボードコネクタ（）

PS/2接続（ミニDIN6ピン）のキーボードを接続するコネクタです。
→「キーボード」

7.アナログRGBコネクタ（）

アナログインターフェイスのディスプレイを接続するコネクタです。
→「ディスプレイ」

8.LANコネクタ（）

LANケーブルを接続するコネクタです。

通信速度ランプ ネットワーク通信/接続ランプ（ACT/LINK） LANコネクタ

• 通信速度ランプ

  • 1000Mbpsネットワーク接続時はオレンジ色に点灯します。
  • 100Mbpsネットワーク接続時は緑色に点灯します。
  • 10Mbpsネットワーク接続時は点灯しません。
• ネットワーク通信/接続ランプ（ACT/LINK）

  ネットワークに繋がっているときに点灯し、読み込みや書き込みが発生すると点滅します。
  ただし、必ずしもこのパソコンの読み込みや書き込みとは限りません。

9.通風孔

本体内部の熱を逃がすための孔です。

10.筐体ロック

別売のセキュリティケーブルを取り付けることができます。
→「セキュリティ機能」

11.AC電源コネクタ

ACコンセントから本体に100Vの電源を供給するためのコネクタです。
添付の電源コードを接続します。

12.PS/2マウスコネクタ（）

PS/2接続（ミニDIN6ピン）のマウスを接続するコネクタです。

13.シリアルポート（）

シリアルポート対応機器を接続するための端子です。

本体

 電源ランプ

 ディスクアクセスランプ

キーボード

 キャップスロックキーランプ

 スクロールロックキーランプ

 ニューメリックロックキーランプ

電源を入れる

電源を入れる際は、次の手順に従って正しく電源を入れてください。

1. 周辺機器の電源を入れる
2. 本機の電源スイッチを押す

電源を切る

電源を切る際は、次の手順に従って正しく電源を切ってください。

1. 作業中のデータを保存してアプリケーションを終了する
2. スタート画面で をクリック
3. 「シャットダウン」をクリック

   シャットダウン処理終了後、電源が自動で切れます。

   チェックシャットダウン処理中は、電源スイッチを押さないでください。
4. 電源ランプが消灯し、本機の電源が切れたことを確認したら、周辺機器の電源を切る

「高速スタートアップ」について

「高速スタートアップ」とは、電源の切れた状態からすばやく起動するための機能です。工場出荷時の設定では「高速スタートアップ」の機能が有効になっています。

◆「高速スタートアップ」の機能を無効にする

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「現在利用可能ではない設定を変更します」をクリック
4. 「シャットダウン設定」の「高速スタートアップを有効にする(推奨)」のチェックを外す
5. 「変更の保存」ボタンをクリック

本機の電源の状態には次のように「電源が入っている状態」「スリープ状態」「休止状態」「電源が切れている状態」の4つの状態があります。

• 電源が入っている状態
  通常、本機を使用している状態です。
• スリープ状態
  作業中のメモリの状態を保持したまま、ハードディスク（またはSSD）やディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、メモリの状態を保持しているので、すぐに作業を再開できます。

  • ハイブリッドスリープ
    スリープ状態に移行する際に、ハードディスク（またはSSD）にもメモリの情報をすべて保存するスリープ状態です。ハードディスク（またはSSD）にもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でもハードディスク（またはSSD）から復帰することができます。
• 休止状態
  メモリの情報をすべてハードディスク（またはSSD）に保存してから、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元します。
• 電源が切れている状態
  本機の電源を完全に切った状態です。

電源の状態は、本機の電源ランプで確認することができます。

スリープ状態または休止状態を使用する場合の注意

• 本機が正常に動かなくなったり、正しく復帰できなくなることがありますので、次のような場合には、スリープ状態または休止状態にしないでください。
  • プリンタへ出力中
  • 通信を行うアプリケーションを実行中
  • LANを使用して、ファイルコピーなどの通信動作中
  • 音声または動画の再生中
  • ハードディスク（またはSSD）、DVD、CDなどにアクセス中
  • 「システムのプロパティ」画面を表示中
  • Windowsの起動／終了処理中
  • スリープ状態または休止状態に対応していないUSB機器などの周辺機器やアプリケーションを使用中
• ハイブリッドスリープを使用しない設定にしている場合、スリープ状態のときに次のことが起きると、作業中のデータが失われますので、ご注意ください。

  • 電源コードが本体やACコンセントから外れた
  • 停電が起きた
  • 電源スイッチを4秒以上押し続けて、強制的に電源を切った
• スリープ状態または休止状態への移行、復帰などの電源状態の変更は、5秒以上の間隔をあけてから行ってください。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ファイルコピーなどの通信動作が終了してからスリープ状態または休止状態にしてください。また、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。ネットワークを使用するアプリケーションを使う場合には、あらかじめお使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
• 通信を行うアプリケーションを使用中の場合は、通信を行うアプリケーションを終了させてから、休止状態にしてください。通信状態のまま休止状態にすると、強制的に通信が切断されることがあります。
• スリープ状態または休止状態への移行中は、各種ディスクなどの入れ替えなどを行わないでください。データが正しく保存されないことがあります。
• スリープ状態または休止状態中に、周辺機器の取り付けや取り外しなどの機器構成の変更を行うと、正常に復帰できなくなることがあります。
• SCSIインターフェイスボードを使用している場合、SCSIインターフェイスボードと接続されている機器の組み合わせによっては、正しく復帰できない場合があります。このような場合は、スリープ状態または休止状態にしないでください。
• スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を外してください。USB機器を接続した状態ではスリープ状態に移行または復帰できない場合があります。
• スリープ状態時や休止状態時、スリープ状態や休止状態への移行中、スリープ状態や休止状態からの復帰中は、USB機器を抜き差ししないでください。
• 「電源オプション」で各設定を変更する場合は、管理者（Administrator）権限を持つユーザーで行ってください。
• 本機の光学ドライブにディスクをセットしたまま休止状態から復帰すると、正しく復帰できずにディスクから起動してしまうことがあります。休止状態にする場合は、ディスクを取り出してから休止状態にしてください。
• 光学ドライブにPhoto CDをセットしたままスリープ状態または休止状態にすると、復帰に時間がかかることがあります。
• スリープ状態のときに装置本体内のファンが作動する場合があります。
• スリープ状態または休止状態からの復帰を行った場合、本体は復帰しているのに、ディスプレイには何も表示されない状態になることがあります。この場合は、マウスを操作するかキーボードのキーを押すことによってディスプレイが正しく表示されます。
• 次のような場合には、復帰が正しく実行されなかったことを表しています。
  • アプリケーションが動作しない
  • スリープ状態または休止状態にする前の内容を復元できない
  • マウス、キーボード、電源スイッチを操作しても復帰しない
  このような状態になるアプリケーションを使用しているときは、スリープ状態または休止状態にしないでください。
  電源スイッチを押しても復帰できなかったときは、電源スイッチを4秒以上押し続けてください。電源ランプが消え、電源が強制的に切れます。
  この場合、BIOSセットアップユーティリティの内容が、工場出荷時の状態に戻っていることがあります。必要な場合は再度設定してください。
  参照BIOSセットアップユーティリティについて
  「システム設定」の「BIOSセットアップユーティリティについて」

作業中のメモリの内容を保持したまま、ハードディスク（またはSSD）やディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、内容が保持されているので、すぐに作業を再開できます。

スリープ状態にする

工場出荷時の設定で、電源が入っている状態から手動でスリープ状態にするには、次の手順で行います。

1. チャーム バーを表示し、「設定」をクリック
2. をクリック
3. 「スリープ」をクリック

   Windowsが終了し、スリープ状態になります。Windowsの終了処理中は電源スイッチを押さないでください。
   本機がスリープ状態になると、電源ランプが緑色に点滅します。

スリープ状態から復帰する

スリープ状態から手動で電源が入っている状態に復帰するためには、次の方法があります。

電源スイッチを押す

マウスまたはキーボードを操作する

マウスまたはキーボードの設定を変更することでスリープ状態から復帰させることができます。

ハイブリッドスリープ

スリープ状態に移行する際に、ハードディスク（またはSSD）にもメモリの情報をすべて保存するスリープ状態です。ハードディスク（またはSSD）にもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でもハードディスク（またはSSD）から復帰することができます。

メモリの情報をすべてハードディスク（またはSSD）に保存し、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元しますので、本機での作業を長時間中断する場合、消費電力を抑えるのに有効です。

休止状態にする

電源が入っている状態から手動で休止状態にするには、次の手順で行います。

1. チャーム バーを表示し、「設定」をクリック
2. をクリック
3. 「休止状態」をクリック

   休止状態への移行処理後、電源が自動で切れます。電源スイッチは押さないでください。
   本機が休止状態になると、電源ランプが消灯します。

休止状態から復帰する

休止状態から手動で電源が入っている状態に復帰するには、電源スイッチを押してください。

電源の設定は、Windowsの「電源オプション」で行います。
「電源オプション」では、あらかじめ設定されている電源プランから使用するプランを選択するほか、新規のプランを作成することができます。
また、プランごとに電源の状態を変更する操作の設定や、電源の状態が変更されるまでの時間を設定することができます。

電源プランの選択

設定されている電源プランから選択する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 表示されているプランから使用したいプランを選択する

   表示されているプラン以外から選択したい場合は、「追加プランの表示」をクリックし、表示されたプランから選択してください。

4. をクリック

以上で電源プランの選択は完了です。

電源プランの設定の変更

すでに登録されている電源プランの設定を変更する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 設定を変更したいプランの「プラン設定の変更」をクリック
4. 表示された画面で設定を行う

   電源の種類ごとに設定できます。

   項目	説明
   ディスプレイの電源を切る	指定した時間、何も入力がない場合、ディスプレイの電源を切ります。
   コンピューターをスリープ状態にする	指定した時間、何も入力がない場合、本機がスリープ状態になります。

   チェック設定時間を変更したときに、「コンピューターをスリープ状態にする」時間が「ディスプレイの電源を切る」時間よりも短くならないように、設定時間が自動的に変更される場合があります。個別に設定する場合は「詳細な電源設定の変更」をクリックして設定してください。
   メモ

   • 「詳細な電源設定の変更」をクリックすると、電源プランごとに詳細な設定が行えます。
   • 「このプランの既定の設定を復元」を選択すると、設定値が既定の値に戻ります。
5. 「変更の保存」ボタンをクリック

以上で電源プランの設定の変更は完了です。

電源プランの作成

新規の電源プランを作成する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 左のメニューから「電源プランの作成」をクリック
4. 表示される電源プランから作成したいプランに近いプランを選択する
5. 「プラン名」欄に作成する電源プラン名を入力し、「次へ」ボタンをクリック
6. 表示される画面で設定を行う
7. 「作成」ボタンをクリック

以上で電源プランの作成は完了です。
作成した電源プランは、「電源プランの選択」の手順で選択できます。

電源の状態を変更する操作の設定

電源スイッチを押して実行される電源の状態を変更する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「電源ボタンの設定」の「電源ボタンを押したときの動作」欄で、動作を設定する
   チェック 工場出荷時の設定は「シャットダウン」になっています。
4. 「変更の保存」ボタンをクリック

以上で設定は完了です。

電源メニューに休止状態を表示させる

をクリックすると表示されるメニューに「休止状態」を追加する場合は次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「現在利用可能ではない設定を変更します」をクリック
4. 「シャットダウン設定」の「休止状態」にチェックを付ける
5. 「変更の保存」ボタンをクリック

以上で設定は完了です。

タイマ、LANからのアクセス（WoL）によって、自動的に電源の操作を行うことができます。

タイマ機能（電源オプション）

設定した時間を経過しても、マウスやキーボードからの入力やハードディスク（またはSSD）へのアクセスなどがない場合、自動的にディスプレイの電源を切ったり、スリープ状態にすることができます。
工場出荷時は次のように設定されています。

WoL（LANによる電源の自動操作）

LAN経由で、離れたところにあるパソコンの電源を操作する機能です。

Windowsには、一定時間本機を使用していない場合などに電源の状態を変更し、消費電力を抑えるように設定できる電源管理機能があります。
また、Windowsの電源管理機能に加え、本機には次の省電力機能があります。

• ECOモード機能
  ホットキーを押すことで、簡単にECOモード機能のモードを切り替えることができます。

また、お使いのモデルによっては次の機能があります。

• Intel SpeedStep^® テクノロジー
  処理の負荷などによって、CPUの動作性能を切り替える機能です。

本機では、2つの省電力設定から利用シーンにあわせて、最適な設定に切り替えることができます。
工場出荷時の設定では、ECOモード機能で切り替えることのできるモードには次の2つがあり、「標準」が選択された状態になっています。

◆モードの種類

モード	通知領域のアイコンおよび色	説明
標準	（青）	本機の速度を優先させる設定ですが、操作がない状態で一定の時間が経過した場合、スリープ状態に移行します。電源プランは「標準」が割り当てられています。
ECO	（緑）	電力をもっとも節約する設定で、標準よりも早い時間でスリープ状態に移行します。電源プランは「ECO」が割り当てられています。

モードを切り替える

タスク バーから切り替える

タスク バーに表示されるアイコンをクリックして、モードを切り替えます。

1. タスク バーの通知領域にあるをクリック

   現在のモードを示すアイコン（例：）が表示されます。

2. 表示されたアイコンをクリック

   選択できるモードが表示されます。

3. モードを選択し、クリック

   選択したモードに切り替わります。

ホットキーを使って切り替える

ホットキーを設定して、キーボードから簡単にモードの切り替えを行うことができます。

1. 設定したホットキーを押す

   「オンスクリーン表示の設定」画面が表示された場合は、画面の表示を確認し操作してください。
   「表示する」に設定した場合、設定したホットキーを押すと現在設定されているECOモードが表示され、以後ホットキーを押すごとにモードが切り替わります。
   「表示しない」に設定した場合、ホットキーを押すごとにモードは切り替わりますが、現在設定されているECOモードは表示されません。

   参照 「オンスクリーン表示の設定」について
   「便利な機能とアプリケーション」の「オンスクリーン表示の設定」
   チェック工場出荷時の状態では、モードの切り替えに使用するホットキーは設定されていません。「ホットキーの設定」をご覧になり、切り替えに使用するホットキーを設定してください。

ホットキーの設定

モードの切り替えに使用するホットキーを1つ設定できます。
ホットキーの設定は、次の手順で行います。

1. アプリ画面を開き、アプリの一覧で「ECOモード設定ツール」をクリック
2. 「ホットキーの設定」ボタンをクリック
3. 使用するホットキーを選択し、「OK」ボタンをクリック
   メモ

   • ホットキーには、次のキーが設定できます。

     • 【Alt】＋【F1】～【F3】
     • 【Alt】＋【F5】～【F12】
     • 【Ctrl】＋【F1】～【F12】
   • 「初期設定に戻す」ボタンをクリックすると、ホットキーの設定を工場出荷時の状態に戻します。

以上で設定は完了です。

ECOモード機能の設定

モードの設定の変更

ECOモード機能で切り替える各モードの設定を変更する場合は、次の手順で行います。

1. アプリ画面を開き、アプリの一覧で「ECOモード設定ツール」をクリック
2. 表示される画面で設定を行う
   • 電源プラン
     それぞれのモードに割り当てる電源プランを選択します。

   • 「電源プランのカスタマイズ」ボタン
     コントロール パネルの電源オプションが表示されます。

   • 「初期設定に戻す」ボタン
     2つのモードと電源プランの組み合わせを、工場出荷時の設定に戻します。
3. 「OK」ボタンをクリック

以上で設定は完了です。

自動切替設定

電源プランを自動的に切り替える期間と時間帯の設定ができます。
設定した時間帯に応じて、本機の電源プランを変更し、消費電力を抑えることができます。

1. アプリ画面を開き、アプリの一覧で「ECOモード設定ツール」をクリック
2. 「電源モード自動切替の設定」ボタンをクリック

   「ECOモ－ド設定ツ－ル（自動切り替え設定）」画面が表示されます。

3. 自動切替の設定を行う

   設定可能な項目は次の通りです。

   項目		説明
   時間帯により切り替える		チェックを付けると、時間帯に応じて、電源プランを切り替えます。
   	使用期間	電源プランの自動切り替えを使用する期間の開始日、終了日を設定します。 それぞれの欄のをクリックし、表示されるカレンダーから日付を選択してください。 さらに、各モードに時間帯を設定して電源プランの自動切り替えを実行します。 設定した時間帯は、使用できる電源プランが制限されます。 をクリックし、開始時刻、終了時刻を設定します。

4. 「OK」ボタンをクリック

以上で設定は完了です。

Intel SpeedStep^® テクノロジーに対応したCPUが搭載されているモデルでは、電源の種類やCPUの動作負荷によって、動作性能を切り替えることができます。
Intel SpeedStep^® テクノロジーへの対応については、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

http://121ware.com/e-manual/m/nx/index.htm

設定を変更する場合は、「電源プランの設定の変更」の手順3で「詳細な電源設定の変更」をクリックし、表示される画面の「プロセッサの電源管理」の各項目で設定を行います。

本機に添付されるキーボードには、接続するインターフェイス、キー配列などの違いにより、次の種類のキーボードがあります。

Nキーロールオーバ

Nキーロールオーバとは、複数のキーを同時に押した場合に、最後に入力したキーが有効になる機能です。ただし、本機のキーボードは、疑似Nキー ロールオーバのため、複数のキーを同時に押した場合には、正常に表示されないことや、有効にならないことがあります。

USBキーボードの接続

電源が入った状態でUSBキーボードを抜き差しする場合、USBキーボードの取り外しや取り付けを、本機が認識するためには数秒～10秒程度必要です。瞬間的な抜き差しを繰り返すとキーボード入力ができなくなることがあります。
キーボード入力ができなくなってしまった場合は、USBキーボードを正しく接続した後に、マウスを使用してWindowsを再起動してください。Windowsを再起動できない場合、電源スイッチを4秒以上押し続けて強制的に電源を切り、5秒以上待ってから、もう一度電源を入れてください。

キーボード上には、文字を入力するキーの他に、ソフトウェアの操作に使う特殊なキーがあります。これらのキーの機能は使用するソフトウェアによって異なります。

PS/2 109キーボード、USB 109キーボード

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (12) (11) (17) (9) (10) (18) (19) (20) (22) (21)

番号	マニュアルでの表記	名称
（1）	【Esc】	エスケープキー
（2）	【F1】～【F12】	ファンクションキー
（3）	【Back Space】	バックスペースキー
（4）	【Print Screen】 【Scroll Lock】 【Pause/Break】	プリントスクリーンキー スクロールロックキー ポーズ/ブレークキー
（5）	【Insert】 【Delete】 【Home】 【End】 【Page Up】 【Page Down】	インサートキー デリートキー ホームキー エンドキー ページアップキー ページダウンキー
（6）	【半角/全角】	半角/全角キー
（7）	【Tab】	タブキー
（8）	【Caps Lock】	キャップスロックキー
（9）	【Shift】	シフトキー
（10）	【Ctrl】	コントロールキー
（11）	【】	Windowsキー
（12）	【Alt】	オルトキー
（13）	【無変換】	無変換キー
（14）	スペースキー	スペースキー
（15）	【変換】	変換キー
（16）	【カタカナ ひらがな】	かなキー
（17）	【】	アプリケーションキー
（18）	【Enter】	エンターキー
（19）	【↑】【↓】【→】【←】	カーソルキー
（20）	-	テンキー
（21）	【Num Lock】	ニューメリックロックキー
（22）	PS/2 109キーボード 【Num Lock】 【Caps Lock】 【Scroll Lock】	ニューメリックロックキーランプ キャップスロックキーランプ スクロールロックキーランプ
	USB 109キーボード 【】 【】 【】	ニューメリックロックキーランプ キャップスロックキーランプ スクロールロックキーランプ

PS/2 テンキー付き小型キーボード

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (12) (17) (10) (18) (19) (22) (20) (21) (8)

番号	マニュアルでの表記	名称
（1）	【Esc】	エスケープキー
（2）	【F1】～【F12】	ファンクションキー
（3）	【Back Space】	バックスペースキー
（4）	【Insert】 【Delete】 【Print Screen】 【Scroll Lock】 【Pause/Break】	インサートキー デリートキー プリントスクリーンキー スクロールロックキー ポーズ/ブレークキー
（5）	【半角/全角】	半角/全角キー
（6）	【Tab】	タブキー
（7）	【Caps Lock】	キャップスロックキー
（8）	【Shift】	シフトキー
（9）	【Fn】	ファンクションキー
（10）	【Ctrl】	コントロールキー
（11）	【】	Windowsキー
（12）	【Alt】	オルトキー
（13）	【無変換】	無変換キー
（14）	スペースキー	スペースキー
（15）	【変換】	変換キー
（16）	【カタカナ ひらがな】	かなキー
（17）	【】	アプリケーションキー
（18）	【↑】【↓】【→】【←】	カーソルキー
（19）	-	テンキー
（20）	【Enter】	エンターキー
（21）	【Num Lock】	ニューメリックロックキー
（22）	【】 【】 【】	ニューメリックロックキーランプ キャップスロックキーランプ スクロールロックキーランプ

日本語入力のオン／オフ

本機は、工場出荷時、日本語入力システムとしてMicrosoft IMEが設定されています。
工場出荷時の状態で日本語入力のオン／オフを切り替えるには【半角/全角】または【Caps Lock】を押してください。

ホットキー機能（【Fn】の使い方）

PS/2 テンキー付き小型キーボードをお使いの場合、【Fn】と他のキーを組み合わせることで、本機の設定をキー操作で簡単に調整することができます。これをホットキー機能といいます。

Windowsでキーボードをより使いやすく設定することができます。

本機では、USB接続のマウスが添付されています。

USBレーザーマウス	USB光センサーマウス
スクロールホイール 左ボタン 右ボタン	スクロールホイール 左ボタン 右ボタン

スクロールホイールの使い方

USBレーザーマウスの場合

• 垂直スクロール機能
  スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。

• 水平スクロール機能
  次の2つの動作設定から選択できます。現在の設定は、タスク バーの通知領域のをクリックすると表示されるアイコンをクリックして確認できます。


  動作設定	説明
  横スクロール	スクロールホイールを左または右側に傾けると、画面を左右にスクロールさせることができます。
  Charm/App	スクロールホイールを左に傾けるとチャーム バーを、右に傾けると最近使用したアプリの一覧を表示させることができます。

  参照 水平スクロール機能の切り替えについて
  「水平スクロール機能の設定を切り替える」
• オートスクロール機能
  スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
  その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
  スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

USB光センサーマウスの場合

• 垂直スクロール機能
  スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。

• オートスクロール機能
  スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
  その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
  スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

USBレーザーマウスのスクロールホイールを左右に傾けたときの動作設定を選択できます。

水平スクロール機能の設定を切り替える

1. タスク バーの通知領域にあるをクリック
2. 表示されたアイコン（）をクリック

   選択できる動作設定が表示されます。

3. 機能を選択し、クリック

   選択した動作設定に切り替わります。

動作設定の種類

工場出荷時の設定では「Charm/App」が選択された状態になっています。

• リフレッシュレート（垂直走査周波数）の設定値はセットアップが完了したときに、本体とディスプレイの組み合わせで最も適した値に自動的に設定されます。通常ご使用になるときは設定を変更しないでください。機種によってはリフレッシュレート（垂直走査周波数）の設定を「画面のプロパティ」で変更できる場合がありますが、ディスプレイがサポートしていないリフレッシュレートを設定すると画面が乱れることがあります。
• 別売のディスプレイPC-KM174、PC-KM212は使用できません。
• 本機の電源が入っているとき、およびスリープ状態のときに、ディスプレイケーブルの抜き差しは行わないでください。
• 表示するディスプレイの切り替え、クローンモード機能、デュアルディスプレイ機能を、次のディスプレイでご利用になることができます。
  一覧にないディスプレイの組み合わせの場合は、ディスプレイの切り替え、クローンモード機能、デュアルディスプレイ機能が利用できないことがあります。

  • 17型TFT液晶ディスプレイ（デジタル／アナログ共用）： LCD-AS172M-C
  • 19型TFT液晶ディスプレイ（デジタル／アナログ共用）： LCD-AS193Mi-C
  • 19型ワイドTFT液晶ディスプレイ（デジタル／アナログ共用）： LCD-AS192WM-C
  • 23型高精細ワイドTFT液晶ディスプレイ（デジタル／アナログ共用）： LCD-AS232WM-C
• クローンモード機能利用時に、プライマリモニタとセカンダリモニタで個別の解像度設定はできません。
• 解像度、または画面の出力先の変更を行う場合は、動画や音楽を再生するソフトを表示したまま行わないでください。
• 接続するディスプレイが、HDCP（High-bandwidth Digital Content Protection）規格に対応していない場合、著作権保護された映像をデジタル出力できません。
• 画面モードを多色高解像度、高いリフレッシュレートなどに変更してご利用の場合、ビデオオーバーレイ機能が使用できない場合があります。このためDVDプレーヤ、メディアプレーヤまたはビデオキャプチャアプリケーションなどが正常に動作しない場合があります。このような場合は、解像度およびリフレッシュレートをより低いものに変更してご使用ください。

本機のグラフィックアクセラレータでサポートする解像度と表示色について説明します。実際に表示できる解像度と表示色は接続するディスプレイにより異なります。ディスプレイごとの表示能力は、次の表をご覧ください。

本機の液晶ディスプレイは、標準で次の解像度と表示色を表示できます。

17型TFT液晶ディスプレイの場合

19型TFT液晶ディスプレイの場合

19型ワイドTFT液晶ディスプレイの場合

23型高精細ワイドTFT液晶ディスプレイ（デジタル/アナログ共用）の場合

※1　アナログ接続で垂直ラインが768または1050の場合、OSD機能のINPUT RESOLUTIONによって以下の選択が可能です。
　768ラインの場合
1280×768（工場出荷時の設定）、1360×768、1366×768
　1050ラインの場合
1400×1050、1680×1050（工場出荷時の設定）
注：選択対象となる信号入力時以外はINPUT RESOLUTION機能は動作しません。

別売のディスプレイを使う場合

本機では、2台のディスプレイを接続して、表示するディスプレイを切り替えたり、クローンモードやデュアルディスプレイモードから1つのディスプレイの表示に戻すことができます。

1. 2台のディスプレイを接続し、電源を入れる
   参照 別売のディスプレイなどを接続するには
   「ディスプレイを接続する」
2. 本機の電源を入れる
   チェックWindowsが起動するまで、デジタルディスプレイ側のみに表示されます。Windowsが起動した後に、以下の手順により、どちらか一方のディスプレイに表示させることができます。
3. 「コントロール パネル」を表示する
4. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
5. 「詳細設定」をクリック
6. 「インテル(R) HD グラフィックス・コントロール・パネル」タブをクリックし、「グラフィックス・プロパティー」ボタンをクリック
7. 「ディスプレイ」をクリック
8. 左上の「ディスプレイ」をクリックし、表示されたメニューから「マルチ・ディスプレイ」をクリック
9. 「ディスプレイ・モードの選択」の「シングル」をクリック
10. 「アクティブ・ディスプレイの選択」で使用するディスプレイを選択する
11. 「適用」をクリック

    設定の保存を確認するメッセージが表示されます。

12. 「はい」をクリック
13. 「インテル^® HD グラフィックス・コントロール・パネル」を閉じる
14. 「OK」をクリック

以上で表示するディスプレイの切り替え、または、表示モードを1つのディスプレイに戻す設定は完了です。

本機では、2台のディスプレイを接続したときに、同時に同じ画面を表示できるクローンモード機能が利用できます。2台のディスプレイに同じ画面を表示できるので、プレゼンテーションをするときなどに便利です。

1. 2台のディスプレイを接続し、電源を入れる
   参照 別売のディスプレイなどを接続するには
   「ディスプレイを接続する」
2. 本機の電源を入れる
   チェックWindowsが起動するまで、デジタルディスプレイ側のみに表示されます。Windowsが起動した後に、以下の手順により、2台のディスプレイに表示させることができます。
3. 「コントロール パネル」を表示する
4. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
5. 「詳細設定」をクリック
6. 「インテル(R) HD グラフィックス・コントロール・パネル」タブをクリックし、「グラフィックス・プロパティー」ボタンをクリック
7. 「ディスプレイ」をクリック
8. 左上の「ディスプレイ」をクリックし、表示されたメニューから「マルチ・ディスプレイ」をクリック
9. 「ディスプレイ・モードの選択」の「クローン」をクリック
10. 「適用」をクリック

    設定の保存を確認するメッセージが表示されます。

11. 「はい」をクリック
    チェック必要に応じて画面の解像度を変更する場合は、「ディスプレイ」から「ディスプレイの設定」をクリックし、設定してください。
12. 「インテル^® HD グラフィックス・コントロール・パネル」を閉じる
13. 「OK」をクリック

以上でクローンモード設定は完了です。

クローンモード機能を終了する場合は「表示するディスプレイの切り替え、または、表示モードを1つのディスプレイに戻す」を参照してください。

本機では、2台のディスプレイを接続して同時に使用できるデュアルディスプレイ機能が利用できます。

デュアルディスプレイ機能の使い方

デュアルディスプレイモードへの変更は、次の手順で行ってください。
デュアルディスプレイ機能を使うには、本機の電源を入れる前に、あらかじめ本機にディスプレイを接続してください。

1. 2台のディスプレイを接続し、電源を入れる
   参照 別売のディスプレイなどを接続するには
   「ディスプレイを接続する」
2. 本機の電源を入れる
   チェックWindowsが起動するまで、デジタルディスプレイ側のみに表示されます。Windowsが起動した後に、以下の手順により、2台のディスプレイに表示させることができます。
3. 「コントロール パネル」を表示する
4. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
5. 「詳細設定」をクリック
6. 「インテル(R) HD グラフィックス・コントロール・パネル」タブをクリックし、「グラフィックス・プロパティー」ボタンをクリック
7. 「ディスプレイ」をクリック
8. 左上の「ディスプレイ」をクリックし、表示されたメニューから「マルチ・ディスプレイ」をクリック
9. 「ディスプレイ・モードの選択」の「拡張」をクリック
10. 「アクティブ・ディスプレイの選択」で使用するディスプレイを選択する
11. 「ディスプレイの配置」でディスプレイアイコンをドラッグして、位置を調整する
12. 「適用」をクリック

    設定の保存を確認するメッセージが表示されます。

13. 「はい」をクリック
14. 「インテル^® HD グラフィックス・コントロール・パネル」を閉じる
15. 「OK」をクリック

以上でデュアルディスプレイモード設定は完了です。

デュアルディスプレイ機能を終了する場合は「表示するディスプレイの切り替え、または、表示モードを1つのディスプレイに戻す」を参照してください。

本機は、VESA（Video Electronics Standards Association）で定義されているディスプレイの省電力モード（DPMS：Display Power Management Signaling）に対応しています。
工場出荷時の設定は、マウスやキーボードからの入力がない状態が続くと、約10分でディスプレイの電源を切るように設定されています。

ハードディスクは非常に精密に作られています。次の点に注意して使用してください。

• ハードディスクのデータを破損させる外的な要因には次のようなものがあります。

  • 過度な振動
  • 高熱
  • 落雷
• データの読み書き中（アクセスランプの点灯中）には、少しの衝撃が故障の原因になる場合があります。
• ハードディスクが故障すると、記録されているデータが使用できなくなる場合があります。特に、お客様が作成したデータは再セットアップしても元には戻りません。定期的にバックアップをとることをおすすめします。
• ハードディスクの領域の作成や削除、フォーマットは「コンピューターの管理」の「ディスクの管理」から行います。
  参照 ドライブ構成の変更、および「ディスクの管理」の表示について
  「トラブル解決Q&A」の「ハードディスク」-「複数のパーティションを利用したい」
• 本機のハードディスクには、「ディスクの管理」でドライブ文字が割り当てられていない領域が表示されます。この領域には、システム復旧時に必要なデータなどが格納されています。
  この領域にあるデータは削除しないでください。

ハードディスクのデータを保護する

SMART機能

本機に標準で搭載されているハードディスクは、S.M.A.R.T.（Self Monitoring, Analysis and Reporting Technology）に対応しているため、ハードディスクの異常を検出し、ハードディスクの故障が予見された場合は警告をします。

SSDは非常に精密に作られています。次の点に注意して使用してください。

• SSDのデータを破損させる外的な要因には次のようなものがあります。

  • 高熱
  • 落雷
• SSDが故障すると、記録されているデータが使用できなくなる場合があります。特に、お客様が作成したデータは再セットアップしても元には戻りません。定期的にバックアップをとることをおすすめします。
• SSDの領域の作成や削除、フォーマットは「コンピューターの管理」の「ディスクの管理」から行います。
  参照 ドライブ構成の変更、および「ディスクの管理」の表示について
  「トラブル解決Q&A」の「SSD」-「複数のパーティションを利用したい」
• 本機のSSDには、「ディスクの管理」でドライブ文字が割り当てられていない領域が表示されます。この領域には、システム復旧時に必要なデータなどが格納されています。
  この領域にあるデータは削除しないでください。

SSDのデータを保護する

SMART機能

本機に標準で搭載されているSSDは、S.M.A.R.T.（Self Monitoring, Analysis and Reporting Technology）に対応しているため、SSDの異常を検出し、SSDの故障が予見された場合は警告をします。

• 光学ドライブ内のレンズには触れないでください。指紋などの汚れによってデータが正しく読み取れなくなるおそれがあります。
• アクセスランプの点灯中は、ディスクを絶対に取り出さないでください。データの破損や本機の故障の原因になります。
• イジェクトボタンを押してからディスクトレイが排出されるまで数秒かかることがあります。
• ディスクの信号面（文字などが印刷されていない面）に傷を付けないように注意してください。
• 本機で、次のような形式や規格、異なった形やサイズのディスクは使用できません。無理に使用した場合、再生や作成ができないだけでなく、破損の原因になる場合があります。

  • AVCHD形式またはAVCREC形式のDVD
  • 名刺型、星型などの円形ではない、異形ディスク
  • 厚さが1.2mmを大きく越える、または大きく満たないディスク
  • 規格外に容量の大きな書き込みディスク
  また、特殊な形状のディスクや、ラベルがはってあるなど、重心バランスの悪いディスクを使用すると、ディスク使用時に異音や振動が発生する場合があります。このようなディスクは故障の原因になるため、使用しないでください。

• 光学ドライブにディスクをセットすると、「自動再生」画面が表示される場合があります。その場合は、実行したい操作をクリックしてください。実行したい操作がない場合は、ウィンドウの右上のをクリックしてください。
• ディスクに飲み物などをこぼした場合、そのディスクは使用しないでください。

光学ドライブを制限する

本機では、BIOSセットアップユーティリティのI/O制限で、光学ドライブの有効／無効を設定して、使用を制限することができます。
また、添付のDeviceLockで、光学ドライブに対し、読み込みや書き込みを制御することができます。

お使いのモデルにより、内蔵の光学ドライブで使えるディスクは異なります。使用できるディスクについては、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

http://121ware.com/e-manual/m/nx/index.htm

ディスク利用時の注意

• 記録用のDVDには、録画用（for Video）とデータ用（for Data）とがありますので、ご購入の際にはご注意ください。
• DVD-RAMには、カートリッジなしのディスクと、TYPE1（ディスク取り出し不可）、TYPE2（ディスク取り出し可能）、TYPE4（ディスク取り出し可能）の4種類があります。本機の光学ドライブでは、カートリッジなし、またはカートリッジからディスクを取り出せるタイプ（TYPE2、TYPE4）のみご利用になることができます。ご購入の際には、ご注意ください。
• 片面2.6GBのDVD-RAMおよび両面5.2GBのDVD-RAMは使用できません。
• 両面9.4GBのDVD-RAMは面ごとに4.7GBの記録／再生が可能です。同時に両面への記録／再生はできません。ディスクを取り出して、裏返して使用してください。

本機の光学ドライブで、読み込みや再生ができるディスクについては、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

http://121ware.com/e-manual/m/nx/index.htm
また、本機でDVDを再生するには、添付の「CyberLink PowerDVD」を使用してください。

ディスク再生時の注意

本機でDVD、CDの読み込みや再生を行うときは、次のことに注意してください。

• 本機で記録したDVD、CDを他の機器で使用する場合、フォーマット形式や装置の種類などにより使用できない場合があります。
• 他の機器で記録したDVD、CDは、ディスク、ドライブ、記録方式などの状況により、本機では再生および再生性能を保証できない場合があります。
• コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や取り込みができないことがあります。
• 本機で音楽CDを使用する場合、ディスクレーベル面にCompact Discの規格準拠を示す（CD規格マーク）マークの入ったディスクを使用してください。
• CD（Compact Disc）規格外ディスクを使用すると、正常に再生ができなかったり、音質が低下したりすることがあります。
• CD TEXTのテキストデータ部は、読み出せません。
• 本機では、リージョンコード（国別地域番号）が「ALL」または「2」が含まれているDVDのみ再生することができます。
• 本機で再生できるCDまたはDVDのディスクサイズは8センチと12センチです。
• DVDや動画を再生する際は、再生に使用するアプリケーション以外のソフトウェアを終了することをおすすめします。本機での動画再生には高い処理能力が必要とされ、お使いのモデルや設定によっては、複数のアプリケーションを実行している状態で動画再生を行うと、映像の乱れやコマ落ちが発生する場合があります。詳しくは、「トラブル解決Q&A」の「表示」-「はじめに確認してください」をご覧ください。
• 「ECOモード機能」で、省電力を優先する電源プランを割り当てているモードを選択している場合、DVDや動画の再生品質が低下する可能性があります。そのような場合は、「標準」などの性能を優先するモードを選択してください。

  参照 ECOモード機能について
  「省電力機能」の「ECOモード機能」
• 本機でDVDを再生する場合、次のことに注意してください。

  • デュアルディスプレイ機能使用時に動画を再生し、表示が乱れた場合、デュアルディスプレイ機能を使用せずに1つのディスプレイで動画の再生をしてください。
  • DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音飛びが発生したり、再生画面にゴミが残る場合があります。DVDの再生中は、再生画面の上に他のウィンドウを重ねないでください。
  • DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。

DVDスーパーマルチドライブモデルで、DVD、CDへの書き込み、書き換え、およびフォーマットをするには、「Roxio Creator LJB」を使用してください。

ご注意

• 書き込みに失敗したDVD、CDは読み込みできなくなります。書き込みに失敗したディスク、およびディスクに記録されていたデータの補償はできませんのでご注意ください。
• データの書き込みを行った後に、データが正しく書き込まれているかどうかを確認してください。
• 作成したメディアのフォーマット形式や装置の種類などにより、他の光学ドライブでは使用できない場合がありますのでご注意ください。
• お客様がオリジナルのCD-ROM、音楽CD、ビデオCD、およびDVD-Videoなどの複製や改変を行う場合、著作権を保有していなかったり、著作権者から複製・改変の許諾を得ていない場合は、著作権法または利用許諾条件に違反することがあります。複製などの際は、オリジナルのCD-ROMなどの利用許諾条件や複製などに関する注意事項に従ってください。
• コピーコントロールCDなどの一部の音楽CDは、 現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や音楽CDの作成ができないことがあります。

停電やソフトウェアの異常動作などにより、イジェクトボタンを押してもディスクトレイが出てこない場合は、非常時ディスク取り出し穴に太さ1.3mm程の針金を押し込むと、トレイを手動で引き出すことができます。針金は太めのペーパークリップなどを引き伸ばして代用できます。

音量ミキサーを使う

Windowsの「音量ミキサ―」で音量を調節することができます。

1. タスク バーの通知領域の（音量）をクリック
2. 表示されたウィンドウから「ミキサー」をクリック

   「音量ミキサ―」が表示されます。

3. 調節したいデバイスやアプリケーションのスライダで音量を調節する

録音音量の調節

本機で録音音量を調節する場合は次の手順で行ってください。

1. マイクなどの録音機器を接続する
   チェックマイク端子をご使用の場合は、前面または背面の一方のみをご使用ください。
2. タスク バーの通知領域の（音量）を右クリックし、表示されたメニューから「録音デバイス」をクリック
3. 使用する録音デバイスをクリックし、「プロパティ」ボタンをクリック
   チェック

   • 使用する録音デバイスが表示されていない場合は「次のオーディオ録音デバイスがインストールされています」の枠内を右クリックし、「無効なデバイスの表示」にチェックを入れ、表示されたデバイスを有効にしてください。
   • 録音デバイスが複数ある場合は、使用するデバイスをクリックし、「既定値に設定」ボタンをクリックしてください。
4. 「レベル」タブをクリックし、表示される画面で録音音量を調節する
5. 「OK」ボタンをクリック
6. 「OK」ボタンをクリック

以上でマイクの設定は完了です。

本機では、本体前面にあるヘッドフォン端子にヘッドフォンを接続した場合、ライン出力（音声出力）端子に接続された機器の音声が出力されません。

ヘッドフォンなどからノイズが聞こえる場合の設定方法

ヘッドフォンやライン出力（音声出力）端子に接続した機器からノイズが聞こえる場合は、以下の設定を行ってください。

1. 「コントロール パネル」を表示する
2. 「ハードウェアとサウンド」をクリック
3. 「サウンド」をクリック
4. 「再生」タブの「スピーカー」をクリック
5. 「プロパティ」をクリック
6. 「レベル」タブの「マイク」にある をクリックして にする
7. 「OK」ボタンをクリック
8. 「OK」ボタンをクリック

以上で設定は完了です。

コンピュータウイルスやセキュリティ上の脅威を避けるためには、お客様自身が本機のセキュリティを意識し、常に最新のセキュリティ環境に更新する必要があります。
本機のLAN機能を使用して、安全にネットワークに接続するために、次の対策を行うことを強くおすすめします。

セキュリティ対策アプリケーションの利用

コンピュータウイルスから本機を守るために、セキュリティ対策アプリケーションをインストールすることをおすすめします。

本機を利用する環境で、使用するセキュリティ対策アプリケーションが定められている場合は、そのアプリケーションを使用してください。
また、本機にはウイルスを検査・駆除するアプリケーションとしてマカフィー リブセーフが添付されています。

ファイアウォールの利用

コンピュータウイルスによっては、ネットワークに接続しただけで感染してしまう例も確認されています。このようなコンピュータウイルスから本機を守るためにファイアウォール（パーソナルファイアウォール）を利用することをおすすめします。

本機を利用する環境で、ファイアウォールの利用についての規則などがある場合は、そちらの規則に従ってください。
また、本機にインストールされているOSでは、標準で「Windows ファイアウォール」機能が有効になっています。「Windows ファイアウォール」について、詳しくはWindowsのヘルプをご覧ください。

Windows^® Update、またはMicrosoft^® Update

最新かつ重要な更新プログラムが提供されています。
Windowsを最新の状態に保つため、ネットワークに接続後、定期的にWindows^® Update、またはMicrosoft^® Updateを実施してください。

LANに接続して本機を使用するときは、次の点に注意してください。

• システム運用中は、LANケーブルを外さないでください。ネットワークが切断されます。ネットワーク接続中にLANケーブルが外れたときは、すぐに接続することで復旧し、使用できる場合もありますが、使用できない場合は、Windowsを再起動してください。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ネットワークの通信中にはスリープ状態または休止状態にしないでください。
• ネットワークを使用するアプリケーションを使う場合、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。
  あらかじめ、お使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
• 1000BASE-T/100BASE-TX/10BASE-Tシステムの保守については、ご購入元または当社指定のサービス窓口にお問い合わせください。

ユニバーサル管理アドレスについて

ユニバーサル管理アドレスは、IEEE（米国電気電子技術者協会）で管理されているアドレスで、主に他のネットワークに接続するときなどに使用します。次のコマンドを入力することで、LANのユニバーサル管理アドレスを確認することができます。
コマンド プロンプトで次のいずれかのコマンドを入力し、【Enter】を押してください。

本機には、1000BASE-T/100BASE-TX/10BASE-T（ギガビットイーサネット）対応のLAN機能が搭載されています。

LANの設置

初めてネットワークシステムを設置するためには、配線工事などが必要ですので、ご購入元または当社指定のサービス窓口にお問い合わせください。また、本機に接続するケーブル類やハブなどは、当社製品を使用してください。他社製品を使用し、システムに異常が発生した場合の責任は負いかねますので、ご了承ください。

接続方法

本機をネットワークに接続するには、別売のLANケーブルが必要です。LANケーブルは、10BASE-Tで接続するにはカテゴリ3以上、100BASE-TXで接続するにはカテゴリ5以上、1000BASE-Tで接続するにはエンハンスドカテゴリ5以上のLANケーブルを使用してください。また、ネットワーク側のコネクタに空きがない場合、ハブやスイッチでコネクタを増やす必要があります。LANケーブルの接続は次の手順で行います。

1. 本機の電源を切る
2. LANケーブルをLANコネクタ（）に接続する
   参照 LANコネクタの位置
   「各部の名称」の「各部の名称と説明」-「各部の名称」-「本体背面」

3. ハブなどのネットワーク機器に、LANケーブルのもう一方のコネクタを接続する
4. 本機の電源を入れる

ネットワーク側の接続や設定については、接続するネットワーク側の機器のマニュアルをご覧ください。

ここでは、LANに接続するために必要なネットワークのセットアップ方法を簡単に説明します。

ネットワーク接続のセットアップ

1. 「コントロール パネル」を表示する
2. 「ネットワークとインターネット」の「ネットワークの状態とタスクの表示」をクリック
3. 左のメニューから「アダプターの設定の変更」をクリック
4. 「イーサネット」を右クリックし、表示されたメニューから「プロパティ」をクリック
5. 「ネットワーク」タブで必要な構成要素の設定をする
   メモ必要な構成要素がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
6. 「OK」ボタンをクリック
7. をクリック
8. をクリック

以上でネットワーク接続のセットアップは完了です。
続いて、コンピュータ名などの設定を行います。

接続するネットワークとコンピュータ名の設定

接続するネットワークに関する設定と、ネットワークで表示されるコンピュータ名を設定します。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「システム」をクリック
3. 「コンピューター名、ドメインおよびワークグループの設定」欄の「設定の変更」をクリック
4. 「コンピューター名」タブの「変更」ボタンをクリック
5. 「コンピューター名」、「ワークグループ」または「ドメイン」に必要な情報を入力する
   メモ入力する情報がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
6. 「OK」ボタンをクリック

   確認のメッセージが表示されます。

7. 「OK」ボタンをクリック
8. 「閉じる」ボタンをクリック
9. 再起動を促すメッセージが表示された場合は、「今すぐ再起動する」ボタンをクリック

   本機が再起動します。

以上でLANの設定は完了です。

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

• 電源の切れている状態から電源を入れる
• スリープ状態や休止状態からの復帰

WoLを使うように本機を設定している場合、本機の電源が切れているときも、LANアダプタには通電されています。
管理者のパソコンから本機にパワーオンを指示する特殊なパケット（Magic Packet）を送信し、そのパケットを本機の専用コントローラが受信するとパワーオン動作を開始します。
これにより、管理者のパソコンが離れた場所にあっても、LANで接続された本機の電源を入れたり、スリープ状態や休止状態からの復帰をさせることができます。

電源の切れている状態からWoLを利用するための設定

電源が切れている状態からのWoLを利用するには、次の設定を行ってください。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   参照 BIOSセットアップユーティリティについて
   「システム設定」の「BIOSセットアップユーティリティについて」
2. 「Power」メニューにある「Automatic Power On」メニューの「Wake on LAN」を「Primary」または「Automatic」に設定する
   チェック 「Primary」に設定すると「Startup」メニューの「Primary Boot Sequence」の順位で、「Automatic」 に設定すると「Startup」メニューの「Automatic Boot Sequence」の順位で起動します。
   参照 起動デバイスの設定
   「システム設定」の「設定項目一覧」-「「Startup」メニュー」
3. 【F10】を押す

   確認の画面が表示されます。

4. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が起動します。

以上で設定は完了です。

スリープ状態または休止状態からWoLを利用するための設定

以上で設定は完了です。

スリープ状態または休止状態からWoLを利用する設定の解除

スリープ状態または休止状態からWoLを利用する設定を解除する場合は、次の手順で設定を行ってください。

1. 「デバイス マネージャー」を開く
2. 「ネットワーク アダプター」をダブルクリック
3. 表示されたLANアダプタをダブルクリック
4. 「電源の管理」タブをクリック
5. 下記の設定項目のチェックを外す
   • 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
   • 「Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする」
6. 「OK」ボタンをクリック
7. をクリック
8. をクリック

以上で設定は完了です。

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

• OSインストール
• BIOSフラッシュ（BIOS ROMの書き換え）
• BIOS設定変更

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   参照 BIOSセットアップユーティリティについて
   「システム設定」の「BIOSセットアップユーティリティについて」
2. 「Devices」メニューにある「Network Setup」メニューで、「Boot Agent」を「PXE」に、「PXE IPV4 network stack」または「PXE IPV6 network stack」を「Enabled」に設定する
3. 【F10】を押す

   確認の画面が表示されます。

4. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

5. すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

6. 「Startup」メニューにある「Primary Boot Sequence」メニューで「Network 1」を選択し、【+】を押して最上位に設定する
7. 【F10】を押す

   確認の画面が表示されます。

8. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上でネットワークブートを使用するための設定は完了です。

• 本機のUSBコネクタには、USB 1.1対応機器、USB 2.0対応機器、USB 3.0対応機器が取り付け可能です。
  ただし、対応する規格の異なるUSBコネクタにUSB機器を取り付けたときの、動作規格（転送速度）については次の表をご覧ください。


  		本体側コネクタ
  		USBコネクタ（）	USBコネクタ（USB 3.0対応）（）
  取り付ける機器	USB 1.1対応機器	USB 1.1（12Mbps※1）
  	USB 2.0対応機器	USB 2.0※2（480Mbps※1）
  	USB 3.0対応機器	USB 2.0※2（480Mbps※1）	USB 3.0※3（5Gbps※1）

  ※1　記載の速度は理論値（最大）です。
  ※2　USBハブ、USBケーブルもUSB 2.0に対応したものを使用する必要があります。
  ※3　USBハブ、USBケーブルもUSB 3.0に対応したものを使用する必要があります。
• USB機器の取り付け／取り外しを行うときは、3秒以上の間隔をおいて行ってください。
• USBコネクタにプラグをすばやく抜き差ししたり斜めに差したり半差しにしたりすると、正常に認識されないことがあります。その場合はプラグをUSBコネクタから抜いて、正しく差しなおしてください。
• 初めてUSB機器を取り付けたときに、画面に何も表示されない場合は、USBコネクタにプラグを正しく差し込めていない可能性があります。いったんプラグを抜き、再度差し込んでみてください。
• スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を取り外してください。USB機器を取り付けた状態ではスリープ状態に移行または復帰できない場合があります。
• 省電力状態（スリープ状態や休止状態）の時や、省電力状態への移行中、省電力状態からの復帰中は、USB機器の取り付け／取り外しをしないでください。
• 省電力状態への移行中は、取り付けているUSB機器を操作しないでください。
• 外付けUSBハブ経由でUSB機器を使用する場合は、USBハブを本機に取り付けてから、USBハブにUSB機器を取り付けるようにしてください。USB機器を取り付けた状態でUSBハブを本機に取り付けると、USB機器が正常に認識されないことがあります。
• USB機器の有無にかかわらず「デバイス マネージャー」にある「ユニバーサル シリアル バス コントローラー」は削除、無効にしないでください。
• 印刷中にプリンタが停止し、「印刷キュー」に印刷中のドキュメントが残っている場合は、すべてのドキュメントを一度キャンセルし、プリンタに取り付けているUSBケーブルを抜き差ししてから再度印刷してください。
  なお、印刷中ドキュメントのキャンセルには時間がかかる場合があります。
• オプションで設定されているUSB接続の光学ドライブを接続するときは、必ず本体前面にあるUSBコネクタに接続してください。
  該当する光学ドライブは次の通りです。（2014年10月時点）
  • DVDスーパーマルチドライブ（PC-VP-BU51）

USB機器を制限する

本機では、BIOSセットアップユーティリティのI/O制限で、USBコネクタの有効／無効を設定して、USB機器の使用を制限することができます。
また、添付のDeviceLockでも、取り付けているUSB機器単位で読み込みや書き込みを制限することができます。

取り付けの前に

機器によっては、使用するためにドライバやアプリケーションのインストール、設定の変更などが必要になる場合があります。
USB機器に添付のマニュアルなどをご覧になり、必要な準備を行ってください。

USB機器の取り付け

1. USBコネクタ（） 、またはUSBコネクタ（USB 3.0対応）（）にプラグを差し込む

   プラグの向きに注意して、止まるまで軽く押し込んでください。

取り付けたUSB機器が正しく本機に認識されたかどうかを確認してください。確認する方法は、機器の種類によって異なります。機器によっては、取り付けた後で別の設定作業が必要になる場合があります。詳しくは、各USB機器に添付のマニュアルなどをご覧ください。

USB機器の取り外し

1. タスク バーの通知領域のをクリックし、またはをクリック

   このアイコンが表示されていない場合は手順3に進んでください。

2. 表示された「×××××の取り出し」から、取り外したいUSB機器をクリック

   安全に取り外しができるという内容のメッセージが表示されます。
   表示された「×××××の取り出し」に取り外したいUSB機器がない場合は手順3に進んでください。

3. USB機器を取り外す

以上でUSB機器の取り外しは完了です。

メモリなどの内蔵機器を取り付ける場合は、本体のサイドカバーを開けて作業を行います。

1. 本機の電源を切る
2. 電源ランプが消灯したことを確認し、本体に接続されているすべてのケーブル、コード類（電源コードなど）を取り外す
3. 盗難防止用の錠を使用している場合は、錠を取り外す
4. 縦置きにしている場合は、本体をスタンドから外して横に置く

   横置きにしている場合は、手順5へ進んでください。

   メモ本体を横置きにするときは、机やテーブルなどを傷付けたりしないように、厚手の紙や布などを敷いておくことをおすすめします。

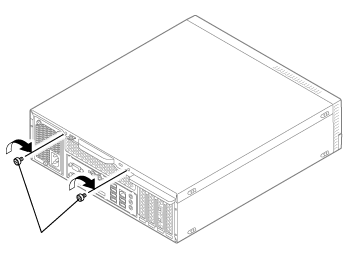

5. ネジを手で回して取り外し、ロックを外す

   ネジ

6. サイドカバーを本体背面側にスライドさせ、止まったところでそのまま持ち上げて取り外す



サイドカバーを閉じるときは、次のように作業すると閉じやすくなっています。

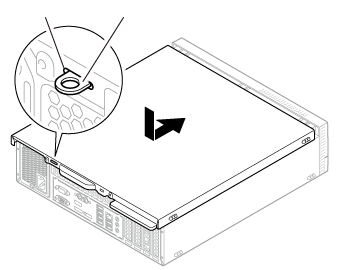

1. サイドカバーの端が本体前面から10mmほどの位置になるように被せ、サイドカバーの穴を筐体ロックの金具に通すようにして本体前面側にスライドさせる

   金具 穴

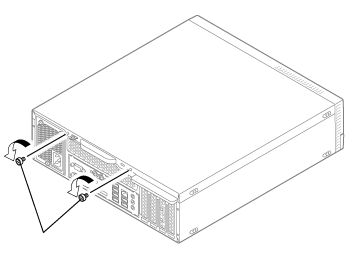

2. ネジを手で回して取り付けロックする

   ネジ



3. 縦置きで使用する場合は、スタンドに取り付ける

   横置きで使用する場合は、手順4へ進んでください。

4. 盗難防止用の錠を使用する場合は、錠を取り付ける
5. ケーブル、コード類（電源コードなど）を必要に応じて取り付ける

メモリを取り付ける場合は、本体のドライブ・ベイを開けて作業を行います。

1. 本機の前面が手前になるようにして、机の端などに横に置く

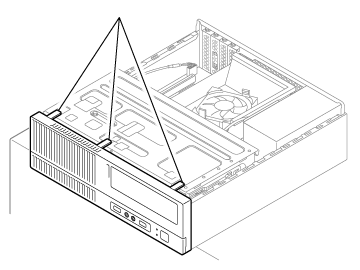

2. フロントマスクのツメを外す

   ツメ

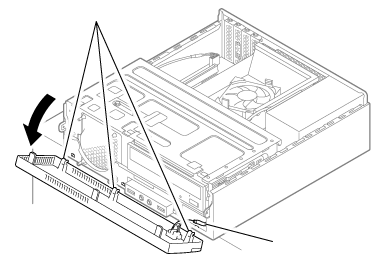

3. フロントマスクを倒すように開きながら、下の方にあるツメを外し、本体から取り外す
   チェックフロントマスクと本体を接続するケーブルを引っ張らないようご注意ください。

   下のツメ ケーブル

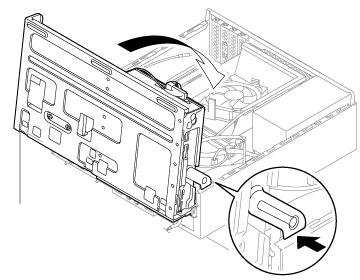

4. 光学ドライブのあたりを下から手で支えるようにして、ドライブ・ベイをゆっくり上に開ける
   チェックドライブ・ベイがロックされる位置まで上げてください。

   ドライブ・ベイ

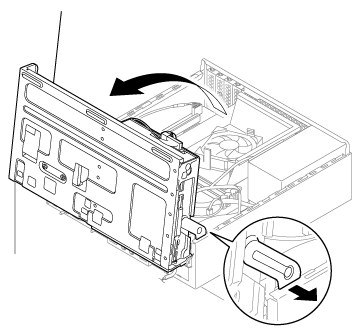

1. ロックを外してドライブ・ベイをゆっくり下ろし、上から押してロックする
   チェック本体内部のケーブル類をドライブ・ベイで挟み込まないようご注意ください。
2. フロントマスクの下の方のツメを合わせる
   チェックフロントマスクと本体を接続するケーブルをはさみこまないようご注意ください。

   下のツメ ケーブル

3. フロントマスクを本体に取り付け、ツメを合わせる

   ツメ

本機にメモリを取り付ける前に、取り付けられるメモリ、取り付け順序、スロットの位置を確認します。
本機にはメモリスロットが4つあり、最大16GBの搭載が可能です。

取り付けられるメモリ

本機には、メモリを1枚単位で、最大4GB×4（枚）の16GBまで取り付けられます。
取り付け可能なメモリの情報は、NECの「ビジネスPC」サイト（http://jpn.nec.com/bpc/）から次の手順で確認してください。

1. 「サポート情報（ダウンロード）」をクリック
2. 「ご使用中のお客様」にある「製品検索一覧」をクリック
3. 「旧モデル検索（最新機種も含む）」にある「PC本体型番検索」をクリック

   お使いのモデルの型番で検索し、取り付け可能なメモリを確認してください。

スロットの位置

DIMM2 DIMM1 DIMM3 DIMM4

メモリの取り付け

1. 「サイドカバーの開け方」の手順でサイドカバーを開ける
2. 「ドライブ・ベイの開け方」の手順でドライブ・ベイを開ける
3. ファンダクトのレバーを外側に開くようにしてツメを外し、ファンダクトを持ち上げて本体から取り外す

   レバー

4. 左右のレバーが外側に開いていない場合は、外側に広げてから、メモリを切り欠きAの位置と誤挿入防止機構の位置を確認し、メモリ用コネクタに垂直に差し込み、取り付ける
   チェックメモリには、向きがあります。逆には差し込めないようになっていますが、向きを間違えたまま無理に差し込むと故障の原因になりますので注意してください。

   切り欠きB 切り欠きA 切り欠きB 誤挿入防止機構

5. 左右2か所のレバーが切り欠きBに掛かるように、メモリをしっかり押し込む

   切り欠きB レバー 切り欠きB レバー

   チェック

   • メモリを差し込んだ後、メモリがフックの切り欠きに掛かっていることを確認してください。しっかり押し込まれていないと故障の原因になります。
   • フックが切り欠きに掛かっていない場合は、もう一度差しなおすか指でロックさせる必要があります。指でロックする場合に強い力は必要ありませんので、無理に押し込まないようにしてください。容易にロックできない場合は、いったんメモリを取り外してから差しなおしてください。
6. ファンダクトを図の向きにしてネジ穴の位置を合わせる
7. レバーを外側に開くようにしてファンダクトを取り付け、ツメを掛ける

   レバー

   チェックツメが掛かり、ファンダクトが安定していることを確認してください。
8. 「ドライブ・ベイの閉じ方」の手順でドライブ・ベイを閉じる
9. 「サイドカバーの閉じ方」の手順でサイドカバーを閉じる

以上でメモリの取り付けは完了です。

メモリの取り外し

1. 「サイドカバーの開け方」の手順でサイドカバーを開ける
2. 「ドライブ・ベイの開け方」の手順でドライブ・ベイを開ける
3. ファンダクトのレバーを外側に開くようにしてツメを外し、ファンダクトを持ち上げて本体から取り外す

   レバー

4. メモリの左右のレバーを外側に広げる

   レバー レバー

5. メモリを上へ引き抜くようにして取り外す

   取り外したメモリは静電気防止用の袋などに入れて保管してください。


6. ファンダクトを図の向きにしてネジ穴の位置を合わせる
7. レバーを外側に開くようにしてファンダクトを取り付け、ツメを掛ける

   レバー

   チェックツメが掛かり、ファンダクトが安定していることを確認してください。
8. 「ドライブ・ベイの閉じ方」の手順でドライブ・ベイを閉じる
9. 「サイドカバーの閉じ方」の手順でサイドカバーを閉じる

以上でメモリの取り外しは完了です。

メモリの取り付け／取り外しが正しく行われ、メモリが本機に認識されているかどうかを確認します。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「システム」をクリック

   「システム」欄の「実装メモリ（RAM）」に表示されている「***GB」が総メモリ容量です。

メモリ容量が正しくない場合は、メモリが正しく取り付けられているか、再度確認してください。

PCIボードを取り付ける場合、 以下の取り付け条件がありますので確認してください。

169.6mm以下 167.7mm以下 64.5mm 以下 56.2mm 2.7mm 14.5mm 1.6mm

搭載可能なPCIボードサイズは、Low Profile 64.5（W）mm×167.7（D）mm以内となります。

1. 「サイドカバーの開け方」「ドライブ・ベイの開け方」の手順でサイドカバーとドライブ・ベイを開ける
2. PCIスロットカバーを固定しているネジを取り外し、PCIスロットカバーを取り外す

   PCIスロットカバー

3. PCIボードをPCIスロットに差し込み、手順2で取り外したネジでPCIボードを固定させる
4. 「ドライブ・ベイの閉じ方」「サイドカバーの閉じ方」の手順でドライブ・ベイとサイドカバーを閉じる

1. 「サイドカバーの開け方」「ドライブ・ベイの開け方」の手順でサイドカバーとドライブ・ベイを開ける
2. PCIボードを固定しているネジを取り外し、PCIボードを取り外す
3. PCIスロットカバーを取り付け、手順2で取り外したネジを取り付けてPCIスロットカバーを固定する
4. 「ドライブ・ベイの閉じ方」「サイドカバーの閉じ方」の手順でドライブ・ベイとサイドカバーを閉じる

PCI Express x16ボードを取り付ける場合、 以下の取り付け条件がありますので確認してください。

169.6mm以下 167.7mm以下 68.9mm 以下 56.2mm 2.7mm 14.5mm 1.6mm

搭載可能なPCI Express x16ボードサイズは、Low Profile 68.9（W）mm×167.7（D）mm以内となります。

1. 「サイドカバーの開け方」「ドライブ・ベイの開け方」の手順でサイドカバーとドライブ・ベイを開ける
2. PCI Express x16スロットカバーを固定しているネジを取り外し、 PCI Express x16スロットカバーを取り外す
   チェック取り外したPCI Express x16スロットカバーは、紛失しないように手近な箱や袋などに保管してください。

   PCI Express x16スロットカバー

3. PCI Express x16ボードをPCI Express x16スロットに差し込み、手順2で取り外したネジを取り付けてPCI Express x16ボードを固定させる
   チェックPCI Express x16ボードを取り付けるときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。
4. 「ドライブ・ベイの閉じ方」「サイドカバーの閉じ方」の手順でドライブ・ベイとサイドカバーを閉じる

1. 「サイドカバーの開け方」「ドライブ・ベイの開け方」の手順でサイドカバーとドライブ・ベイを開ける
2. PCI Express x16ボードを固定しているネジを取り外す
3. PCI Express x16スロットのレバーを横に押しながら、PCI Express x16ボードを図のようにして取り外す
   チェックPCI Express x16ボードを取り外すときは、指を挟んだり、ぶつけたり、切ったりしないように注意してください。
4. 工場出荷時に取り付けられていたPCI Express x16スロットカバーを取り付け、 手順2で取り外したネジを取り付けてPCI Express x16スロットカバーを固定する

   PCI Express x16スロットカバー

5. 「ドライブ・ベイの閉じ方」「サイドカバーの閉じ方」の手順でドライブ・ベイとサイドカバーを閉じる

PCI Express x1ボードを取り付ける場合、 以下の取り付け条件がありますので確認してください。

169.6mm以下 167.7mm以下 68.9mm 以下 56.2mm 2.7mm 14.5mm 1.6mm

搭載可能なPCI Express x1ボードサイズは、Low Profile 68.9（W）mm×167.7（D）mm以内となります。

1. 「サイドカバーの開け方」「ドライブ・ベイの開け方」の手順でサイドカバーとドライブ・ベイを開ける
2. PCI Express x1スロットカバーを固定しているネジを取り外し、PCI Express x1スロットカバーを取り外す

   PCI Express x1 スロットカバー



3. PCI Express x1ボードをPCI Express x1スロットに取り付け、手順2で取り外したネジを取り付けてPCI Express x1ボードを固定する
4. 「ドライブ・ベイの閉じ方」「サイドカバーの閉じ方」の手順でドライブ・ベイとサイドカバーを閉じる

1. 「サイドカバーの開け方」「ドライブ・ベイの開け方」の手順でサイドカバーとドライブ・ベイを開ける
2. PCI Express x1ボードを固定しているネジを取り外し、PCI Express x1ボードを取り外す
3. PCI Express x1スロットカバーを取り付け、手順2で取り外したネジを取り付けてPCI Express x1スロットカバーを固定する
4. 「ドライブ・ベイの閉じ方」「サイドカバーの閉じ方」の手順でドライブ・ベイとサイドカバーを閉じる

本機には、機密データの漏えいや改ざんを防止したり、コンピュータウイルスの侵入を防ぐために、次のようなセキュリティ機能があります。

• アドミニストレータパスワード／パワーオンパスワード
• ハードディスクパスワード機能
• I/O制限
• 筐体ロック
• ケーブルストッパ
• DEP（Data Execution Prevention）機能
• 暗号化ファイルシステム（EFS）
• ウイルス検出・駆除
• セキュリティチップ機能
• NASCA
• DeviceLock Lite

アドミニストレータパスワード／パワーオンパスワードは、BIOSセットアップユーティリティの起動や設定、本機の使用を制限するためのパスワードです。

BIOSセットアップユーティリティの使用者の制限

アドミニストレータパスワード／パワーオンパスワードを設定すると、BIOSセットアップユーティリティ起動時にパスワードの入力画面が表示されます。 アドミニストレータパスワード／パワーオンパスワードを入力してBIOSセットアップユーティリティを起動しない限り、設定の変更ができません。
また、パワーオンパスワードを入力してBIOSセットアップユーティリティを起動した場合、設定可能な項目が制限されます。本機の管理者と使用者が異なるときに、使用者が設定変更してしまうことを防止する場合などに有効です。

本機の不正使用の防止（BIOS認証）

パワーオンパスワードを設定してください。
本機の起動時にパスワード入力画面が表示され、本機を使用するにはアドミニストレータパスワードまたはパワーオンパスワードの入力が必要になります。

本機のハードディスク（またはSSD）にハードディスクパスワードを設定することで、本機のハードディスク（またはSSD）を本機以外のパソコンに取り付けて使用するときにパスワードの入力が必要になり、不正使用や重要なデータの漏えいを防止できます。
また、本機はハードディスクパスワードを設定すると、起動時にハードディスクパスワードの入力が必要になり、本機の不正使用防止にもなります。

ハードディスクパスワードには、ハードディスクマスタパスワードとハードディスクユーザパスワードの2つがあります。

ハードディスクマスタパスワード

ハードディスクユーザパスワード

本機では、BIOSセットアップユーティリティで、各種デバイスのI/O（データの入出力）を制限することができます。
この機能を利用することで、部外者のデータアクセスや、システムに影響を及ぼすアプリケーションのインストールを制限することができます。
本機では、次のデバイスのI/Oを制限することができます。

• 光学ドライブ^※1
• USBコネクタ
• シリアルポート
• パラレルポート^※2

別売のセキュリティケーブルを利用することで、本体を机などにつなぐことができ、パソコン本体の盗難防止に効果的です。また筐体の開閉を防ぐことができるため、内蔵機器の盗難防止、パスワードの解除防止や本体のハードウェア構成変更の防止に効果的です。

キーボードなどのケーブルが抜けるのを防止したり、ケーブル接続した機器の盗難を防止します。
ケーブルストッパの取り付け・取り外しについては、次をご覧ください。

ケーブルストッパの取り付け

1. ケーブルストッパの短い方のツメをスロットカバーの上の穴に差し込み、ケーブルストッパの溝にマウスケーブル、キーボードケーブルを合わせる

   ケーブルストッパ 短い方のツメ

2. ケーブルストッパの長い方のツメをスロットカバーの下の穴に差し込み、固定する

   長い方のツメ

   チェック

   • マウスケーブルやキーボードケーブルが、ケーブルストッパの溝からずれないようご注意ください。
   • ケーブルストッパの長い方のツメは、しっかり固定されるまで押し込んでください。

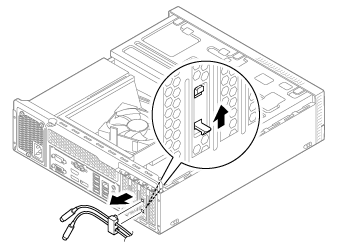

ケーブルストッパの取り外し

1. 「サイドカバーの開け方」の手順でサイドカバーを開ける
2. ケーブルストッパの長い方のツメを押し上げて、ケーブルストッパとケーブルを本体から取り外す



3. 「サイドカバーの閉じ方」の手順でサイドカバーを閉じる

不正なプログラムやデータの実行をハードウェア的に防止する機能です。コンピュータウイルスが不正にプログラムコードを書き込んだり、実行しないようにすることができます。

EFS（Encrypting File System）は、Windows 8.1の標準ファイルシステムであるNTFSが持つファイルやフォルダの暗号化機能です。暗号化を行ったユーザー以外、データ復号化が行えないため、高いセキュリティ効果をもたらすことが可能です。

コンピュータウイルスの検出、識別、および駆除を行うためのアプリケーションとして「マカフィー リブセーフ」が添付されています。

本機はTPM（Trusted Platform Module）と呼ばれるセキュリティチップを実装しており、セキュリティチップ内で暗号化や復号化、鍵の生成を行うことで、強固なセキュリティを実現します。
また、セキュリティチップ上に暗号化キーを持つため、ハードディスク（またはSSD）を取り外して持ち出されても、セキュリティチップ上の暗号化キーを用いて暗号化したデータは読み取られることはありません。

NASCAは、複数の認証方法を使用した高度な個人認証機能です。
認証情報を登録していない第三者が本機を使用することを防止したり、Webサイトへのアクセスやアプリケーションの実行に必要な情報（パスワードなど）を自動的に保存、入力することができます。
保存された情報は、セキュリティチップと連携することによって、安全に管理されます。

DeviceLock Lite（以下、DeviceLock）は、各種周辺機器の使用を制限することができるアプリケーションです。

本機には、システム管理者のパソコンからネットワークに接続された他のパソコンの電源やシステムを遠隔操作して管理するために、次のようなマネジメント機能があります。

• リモートパワーオン（WoL（Wake on LAN））機能
• ネットワークブート機能（PXE機能）

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

• 電源の切れている状態から電源を入れる
• スリープ状態や休止状態からの復帰

WoLを使うように本機を設定している場合、本機の電源が切れているときも、LANアダプタには通電されています。
管理者のパソコンから本機にパワーオンを指示する特殊なパケット（Magic Packet）を送信し、そのパケットを本機の専用コントローラが受信するとパワーオン動作を開始します。
これにより、管理者のパソコンが離れた場所にあっても、LANで接続された本機の電源を入れたり、スリープ状態や休止状態からの復帰をさせることができます。

電源の切れている状態からWoLを利用するための設定

電源が切れている状態からのWoLを利用するには、次の設定を行ってください。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   参照 BIOSセットアップユーティリティについて
   「システム設定」の「BIOSセットアップユーティリティについて」
2. 「Power」メニューにある「Automatic Power On」メニューの「Wake on LAN」を「Primary」または「Automatic」に設定する
   チェック 「Primary」に設定すると「Startup」メニューの「Primary Boot Sequence」の順位で、「Automatic」 に設定すると「Startup」メニューの「Automatic Boot Sequence」の順位で起動します。
   参照 起動デバイスの設定
   「システム設定」の「設定項目一覧」-「「Startup」メニュー」
3. 【F10】を押す

   確認の画面が表示されます。

4. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が起動します。

以上で設定は完了です。

スリープ状態または休止状態からWoLを利用するための設定

以上で設定は完了です。

スリープ状態または休止状態からWoLを利用する設定の解除

スリープ状態または休止状態からWoLを利用する設定を解除する場合は、次の手順で設定を行ってください。

1. 「デバイス マネージャー」を開く
2. 「ネットワーク アダプター」をダブルクリック
3. 表示されたLANアダプタをダブルクリック
4. 「電源の管理」タブをクリック
5. 下記の設定項目のチェックを外す
   • 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
   • 「Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする」
6. 「OK」ボタンをクリック
7. をクリック
8. をクリック

以上で設定は完了です。

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

• OSインストール
• BIOSフラッシュ（BIOS ROMの書き換え）
• BIOS設定変更

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   参照 BIOSセットアップユーティリティについて
   「システム設定」の「BIOSセットアップユーティリティについて」
2. 「Devices」メニューにある「Network Setup」メニューで、「Boot Agent」を「PXE」に、「PXE IPV4 network stack」または「PXE IPV6 network stack」を「Enabled」に設定する
3. 【F10】を押す

   確認の画面が表示されます。

4. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

5. すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

6. 「Startup」メニューにある「Primary Boot Sequence」メニューで「Network 1」を選択し、【+】を押して最上位に設定する
7. 【F10】を押す

   確認の画面が表示されます。

8. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上でネットワークブートを使用するための設定は完了です。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

• 操作はキーボードで行います。
• 【←】【→】でメニューバーのカーソルを選択し、【↑】【↓】で設定項目を選択します。設定内容の値は、【＋】【－】または【Enter】でポップメニューを表示して【↑】【↓】で変更します。
• 設定内容（例：システム時刻の時、分、秒）のカーソル移動は【Tab】または【Enter】で選択します。時刻、日付の値は数字キーで入力できます。
• 印が付いた設定項目は【Enter】でサブメニューを表示し、【Esc】で元の画面に戻ります。

変更を保存して終了する

1. 【F10】を押す

   確認の画面が表示されます。
   中止したいときは【Esc】を押してください。

2. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が起動します。

変更を保存せず終了する

1. キーボードの【←】【→】でメニューバーの「Exit」を選択する

   メニューが表示されます。

2. キーボードの【↓】で「Discard Changes and Exit」を選択し、【Enter】を押す

   「Reset without saving?」と表示されます。

3. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値を変更せずにBIOSセットアップユーティリティが終了し、本機が起動します。

設定を工場出荷時の値に戻すときは、次の手順で行ってください。

1. BIOSセットアップユーティリティを起動する
2. キーボードの【←】【→】でメニューバーの「Exit」を選択する

   メニューが表示されます。

3. キーボードの【↓】で「OS Optimized Defaults」を選択し、【Enter】を押す
4. 「Enabled」を選択して【Enter】を押す

   「Attention!」と表示されます。
   既に「Enabled」になっていた場合は「Attention!」が表示されませんので、手順６に進んでください。

5. 「Yes」が選択されていることを確認して【Enter】を押す

   Windows 8.1用の設定になります。

6. 【F9】を押す

   「Load Optimized Defaults? OS Optimized Defaults Enabled」と表示されます。

7. 「Yes」が選択されていることを確認して【Enter】を押す

   工場出荷時の設定値を読み込みます。

8. 【F10】を押す

   「Save configuration and exit」と表示されます。

9. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存されて、BIOSセットアップユーティリティが終了し、本機が起動します。

以上で設定は完了です。

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

Serial Port Setup

USB Setup

ATA Drive Setup

Video Setup

Audio Setup

Network Setup

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

Automatic Power On

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

アドミニストレータパスワード、パワーオンパスワードの設定

Secure Bootの設定

Secure BootはWindows 8からサポートされた機能で、Windows 8.1の安全性を高める機能です。通常は「Enabled」に設定してください。

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

本機の起動時に、OSを起動するデバイスを手動選択する

本機の起動時に、OSを起動するデバイスを手動選択する場合は、次の手順で行います。

1. 電源を入れ、すぐに【F12】を数回押す
   チェック 「Startup Device Menu」が表示されない場合は、【F12】を押す間隔を変えてください。
2. 【↑】【↓】で起動するデバイスを選択し、【Enter】を押す

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

本機では、BIOSセットアップユーティリティを使用してアドミニストレータパスワードとパワーオンパスワードを設定できます。これらのパスワードを忘れてしまった場合、次の方法でパスワードを解除することができます。

パスワードの解除

1. 本機に接続されているUSB機器をすべて取り外す
2. 「サイドカバーの開け方」の手順でサイドカバーを開ける

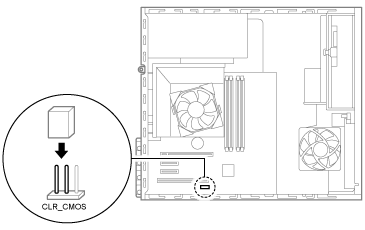

3. ストラップスイッチのジャンパをピンセットなどを使って上に引き抜き、中央と本体前面側のピンに差し込む



4. 「サイドカバーの閉じ方」の手順でサイドカバーを閉じる
5. 電源を入れ、ビープ音がピッピと鳴ることを確認する
   チェック必ずサイドカバーを取り付けた後、電源を入れてください。
6. ビープ音を確認後、電源ボタンを4秒以上押し、電源を切る
   チェック必ずビープ音を確認してから、電源を切ってください。
7. 「サイドカバーの開け方」の手順でサイドカバーを開ける

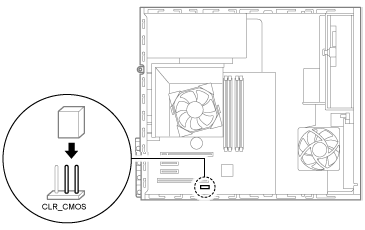

8. ストラップスイッチのジャンパをピンセットなどを使って上に引き抜き、中央と本体背面側のピンに差し込む



9. 「サイドカバーの閉じ方」の手順でサイドカバーを閉じる
10. 電源を入れ、「Error xxxx: Setup data integrity check failure」と表示されたら、【F2】を押す

    BIOSセットアップユーティリティが起動します。

11. BIOSの設定を工場出荷時の設定値に戻す
    参照 工場出荷時の設定値に戻す
    「システム設定」の「BIOSセットアップユーティリティについて」-「工場出荷時の設定値に戻す」
12. 手順1で取り外したUSB機器を取り付ける

以上でパスワード解除のストラップスイッチの設定は完了です。

セキュリティチップ ユーティリティでは、ファイルとフォルダの暗号化（EFS）機能、Document Manager（DM）機能を利用することができます。
本機は、本体にハードウェア的にTPM（Trusted Platform Module）と呼ばれるセキュリティチップを実装し、セキュリティチップ内で暗号化や復号化、鍵の生成を行うことで、強固なセキュリティを実現します。
また、セキュリティチップ上に暗号化キーを持つため、ハードディスク（またはSSD）を取り外して持ち出されても、セキュリティチップ上の暗号化キーを用いて暗号化したデータは読み取られることはありません。

セキュリティチップ ユーティリティをインストールすると、セキュリティチップ ユーティリティで暗号化したドライブを開くときに、パスワード入力画面が表示されます。ここでパスワードを入力しなかった場合、暗号化されているドライブを開くことはできません。 パスワードを入力し、認証されたユーザーだけがアクセスできます。

機能や操作方法の詳細については、以下をご覧ください。

機能や操作方法の詳細

EMBASSY Security Center のヘルプ（セキュリティチップ ユーティリティを起動し、「EMBASSY Security Center」画面にある「ヘルプ」ボタンをクリック）

本機のセキュリティチップ機能を利用するには、BIOSセットアップユーティリティでセキュリティチップを有効にする必要があります。

セキュリティチップ機能を有効にするには、次の手順でBIOSセットアップユーティリティの設定をしてください。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   参照BIOSセットアップユーティリティについて
   「システム設定」の「BIOSセットアップユーティリティについて」
2. 「Security」メニューで「TCG Feature Setup」を選択し、【Enter】を押す
3. 「TCG Security Feature」を「Active」にする
4. 【F10】を押す

   確認のメッセージが表示されます。

5. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、Windowsが起動します。

6. Windowsの起動後、本機を再起動する

これでセキュリティチップ機能が有効になりました。

本機でセキュリティチップ機能をお使いになる場合は、BIOSセットアップユーティリティにアドミニストレータパスワード、またはパワーオンパスワードを設定して管理することをおすすめします。BIOSセットアップユーティリティにパスワードを設定しておくことで、第三者にセキュリティチップ機能を初期化、または無効化されることを防ぐことができます。

本機のセキュリティチップ機能を利用するためには、セキュリティチップ ユーティリティのインストール、初期設定が必要になります。

次の手順で、セキュリティチップ ユーティリティをインストールしてください。

1. Windowsを起動する
2. 光学ドライブに「アプリケーションディスク」をセットする
3. アプリ画面を開き、アプリの一覧で「ファイル名を指定して実行」をクリック
4. 「名前」に次のように入力し、「OK」ボタンをクリック

   D:\TPM\WaveSetup.exe

   メモ 光学ドライブがDドライブ以外の場合は、先頭の「D」を、お使いの光学ドライブのドライブ文字に置き換えて入力してください。
5. 「EMBASSY Security Center - NEC Professional Edition」画面が表示されたら「次へ」ボタンをクリック
6. 「今すぐ再起動しますか？」の画面が表示されたら「後で再起動する。」を選択して、「完了」ボタンをクリック
7. 光学ドライブから「アプリケーションディスク」を取り出し、Windowsを再起動する

以上でセキュリティチップ ユーティリティのインストールは完了です。
「EMBASSY Security Centerの初期化」に進んでください。

セキュリティチップ ユーティリティのインストールが完了したら、次にEMBASSY Security Centerの初期化を行います。
EMBASSY Security Centerの初期化を行う場合は、次の手順で行ってください。

セキュリティチップ ユーティリティの起動

セキュリティチップ ユーティリティを使うと、ファイルとフォルダの暗号化（EFS）機能、Document Manager（DM）機能のほか、ユーザーの管理や暗号化キー、証明書の発行や移行、復元などができます。

セキュリティチップ ユーティリティは、管理者（Administrator）権限をもつユーザーか標準ユーザーで設定できる項目が異なります。

起動方法

指定したファイルやフォルダを、AESやRSAなどのアルゴリズムを用いた高度な技術で暗号化する機能です。
暗号化したファイルやフォルダは、EMBASSY Security Centerで認証されたユーザー以外は読み書きできなくなるので、第三者にファイルを盗み見られたり、改ざんされたりすることがなく、機密性と安全性が確保されます。

ファイルやフォルダの暗号化は、次の手順で設定できます。

1. 暗号化したいファイルやフォルダを右クリックし、表示されたメニューから「プロパティ」をクリック
2. 「全般」タブをクリックし、「詳細設定」ボタンをクリック
3. 「内容を暗号化してデータをセキュリティで保護する」にチェックを付ける



4. 「OK」ボタンをクリック
5. 「OK」ボタンをクリック
6. 「暗号化に関する警告」画面または「属性変更の確認」画面が表示された場合は、動作を選択して「OK」ボタンをクリック

Document Manager（DM）機能とは、ハードディスク（またはSSD）の一部に暗号化された仮想ドライブを作成して重要なデータを保護する機能のことです。ファイルやフォルダをDocument Managerに保存すると、自動的にデータが暗号化されます。
Document Managerは、EMBASSY Security Centerで認証されたユーザーが使用する場合、データの暗号化と復号化が自動的に行われるので、暗号化や復号化を意識することなく利用できます。
また、Document Managerは作成したユーザー以外には、ドライブ自体が見えなくなるため、第三者にアクセスされることがありません。

Document Manager（DM）機能は、保護したいファイルやフォルダをDocument Managerとして設定したドライブに移動、またはコピーすることで、自動的に暗号化され、パスワードを入力していないユーザーからはアクセスできなくなります。

パスワードで保護されたセキュリティを破るために用いられる「辞書攻撃」という手法から、本機を防御するための機能です。

セキュリティチップ ユーティリティやWindowsのBitLocker ドライブ暗号化など、セキュリティチップに関連する機能で、誤ったパスワードを40回入力すると一時的にパスワードの入力ができなくなります。
再度、パスワードの入力を行うには、一定時間の経過が必要です。
なお、再度、パスワードの入力が可能になるまでの時間は、誤入力の回数によって決定され、誤入力の回数が多ければ多いほど、入力可能になるまでの時間も長くなります。

セキュリティチップ機能のバックアップに関する注意

セキュリティチップやハードディスク（またはSSD）の故障による修理後など、セキュリティチップ機能を故障前の状態に復元するためには、あらかじめ必要なデータ、ファイルのバックアップと情報の確認が必要です。

• 復元処理に必要なアーカイブファイル、バックアップファイルを必ず作成してください。バックアップについて、詳しくはヘルプをご覧ください。
• 復元を行うには、復元作業時に必要なファイルにアクセスできる環境が必要です。
  ハードディスク（またはSSD）の故障などにより、復元に必要なファイルを破損、消去した場合や、復元作業時にアクセスできないメディアに保存されている場合は復元は行えませんのでご注意ください。復元に必要なファイルは、USBメモリなどアクセスが容易な外部メディアに保存しておくことをおすすめします。

アーカイブファイル、バックアップファイルなどに関する注意

セキュリティチップのバックアップを実行することにより、「アーカイブファイル」「バックアップファイル」などのファイルが作成されます。これらのファイルは、ハードウェアの故障やハードディスク（またはSSD）の故障などが発生した場合にセキュリティチップに格納されているユーザーキーや証明書などの復旧に利用します。そのため、これらのファイルを暗号化した場合、緊急時の復元ができなくなりますので、暗号化しないでください。

なお、バックアップファイルやアーカイブファイルは、バックアップ用のデータですので、サーバやリムーバブルメディアへの保存を強く推奨します。

下記のファイル名やフォルダ名は、アーカイブを行った場合の初期設定の値です。
お使いの環境やアーカイブの方法によって内容が異なる場合がありますので、下記のファイルの詳細に関しては、ヘルプをご覧ください。

• 【バックアップ データ ファイル】
  ファイル名：＜ユーザ名＞_keyarchive.xml

• 【バックアップ データ 格納フォルダ】
  フォルダ名：Credential Backup[mm-dd-yyyy mmss hrs ss secs]
  （バックアップ データが作成された日付が入ります）
  例：2013年1月11日午前10時20分30秒に作成した場合
  Credential Backup[01-11-2013 1020 hrs 30 secs]
• DM アーカイブ ファイル
  ファイル名：*.dmibku （*には任意の文字が入ります）


復元に必要な情報とファイル

セキュリティチップ機能の復元には、次の情報とファイルが必要になります。

ユーザー環境の復元に必要な情報・ファイル

• バックアップ データ ファイル
  バックアップ データ ファイルは、EMBASSY Security Center の「アーカイブと復元」メニューから作成できます。
• バックアップ データ パスワード
  バックアップ データ ファイルを復元するのに必要なパスワードです。
• DM アーカイブ ファイル
  DMの内容を復元する場合には、DM アーカイブ ファイルが必要です。DM アーカイブ ファイルは、EMBASSY Security Center の「データ暗号」メニューから作成できます。

復元に必要な情報の確認とファイルのバックアップ

ここでは、セキュリティチップ機能の復元に必要な情報の確認とファイルのバックアップを行います。

設定、作成済みの情報、ファイルの確認

◆EMBASSY Security Centerで作成するファイル

• DMアーカイブファイル
  チェックパスワードは少なくとも1文字以上の長さが必要です。

セキュリティチップ機能の復元に関する注意

• セキュリティチップやハードディスク（またはSSD）の故障による修理後など、セキュリティチップ機能を故障前の状態に復元するためには、あらかじめバックアップしたデータ、ファイルや情報が必要です。
• 復元作業は必ず管理者（Administrator）権限をもつユーザー（ユーザー名は半角英数字）で行ってください。

復元手順

1. 管理者（Administrator）権限を持つユーザーでサインインする
2. デスクトップにある「EMBASSY Security Center」をダブルクリック
   チェック すでにTPM セキュリティチップの所有権を確立している場合は、手順8から続けて実行することができます。
3. 左メニューから「Platform Security Modules」をクリック
4. 「TPM の管理」をクリック
5. 「確立」ボタンをクリック
6. 「所有者パスワードの設定」と表示されたら、「新規パスワード」欄と「新規パスワードの確認」欄に所有者パスワードを入力して、「OK」ボタンをクリック
7. 「TPM セキュリティ チップの所有権が正しく確立されました。」が表示されたら、「OK」ボタンをクリック
8. 左メニューから「アーカイブと復元」をクリック
9. 「復元」ボタンをクリック
10. 「参照」ボタンをクリックし、「フォルダーの参照」で復元するバックアップデータファイルが存在するフォルダを選択して、「OK」ボタンをクリック
11. 「バックアップ データ パスワードの入力」欄にバックアップ データ パスワードを入力して、「次へ」をクリック
12. 「復元する資格情報データの選択」が表示されたら、TPMデータにチェックを入れ、「次へ」をクリック
13. 「資格情報データの復元に必要なパスワードを入力して下さい」が表示されたら、「次へ」をクリック

    データの復元が実行されます

14. 「TPM 復元が完了しました」が表示されたら、「OK」をクリック
15. 「資格情報データが正常に復元されました」が表示されたら、「完了」ボタンをクリック

これで復元は完了です。

この作業の後、DMの機能の設定を行ってください。

「PCのリフレッシュ」、「PCのリセット」、再セットアップ、およびユーティリティ再インストール時の復元について

次の操作の後は、復元を行う前に「セキュリティチップ機能を利用する準備」の「セキュリティチップを有効にする」から「セキュリティチップ ユーティリティのインストール」までの手順を行い、ユーティリティのインストールを完了させてください。
完了したら「EMBASSY Security Centerの初期化」は行わず、セキュリティチップ機能の復元を行ってください。

• Windowsの機能を使用した「PCのリフレッシュ」
• Windowsの機能を使用した「PCのリセット」
• 再セットアップ
• セキュリティチップ ユーティリティの再インストール

セキュリティチップ故障時の復元について

復元を行う前に、「セキュリティチップ機能を利用する準備」の「セキュリティチップを有効にする」から「セキュリティチップ ユーティリティのインストール」までの手順を行い、セキュリティチップ ユーティリティのインストールを完了させてください。
完了したら「EMBASSY Security Centerの初期化」は行わず、セキュリティチップ機能の復元を行ってください。

ハードディスク（またはSSD）故障時の復元について

復元を行う前に、「セキュリティチップ機能を利用する準備」の「セキュリティチップを有効にする」から「セキュリティチップ ユーティリティのインストール」までの手順を行い、セキュリティチップ ユーティリティのインストールを完了させてください。
完了したら「EMBASSY Security Centerの初期化」は行わず、セキュリティチップ機能の復元を行ってください。

本機の故障などの理由で修理に出される場合、必ずBIOSセットアップユーティリティのアドミニストレータパスワード、およびパワーオンパスワードを解除し、情報の漏えい防止のため、セキュリティチップの初期化を行ってください。

WindowsのBitLocker ドライブ暗号化を利用している場合は、BitLocker ドライブ暗号化を無効にしてからセキュリティチップの初期化を行ってください。

修理後、セキュリティチップ機能を復元するためにはあらかじめ必要なデータ、ファイルのバックアップと情報の確認が必要になりますので、「セキュリティチップ機能のバックアップ」をご覧になり、バックアップを行ってください。
また、セキュリティチップ機能の復元を行う場合は、「セキュリティチップ機能の復元」をご覧になり、復元を行ってください。

本機を修理に出し、「マザーボード交換」や「セキュリティチップ交換」、「ハードディスク（またはSSD）交換」、「再セットアップ」等が行われた場合には、セキュリティチップの初期化を行ってからセキュリティチップ機能を有効にしてください。

セキュリティチップ機能の復元を行う場合は、「セキュリティチップ機能の復元」をご覧になり、復元を行ってください。

イベントビューア内に以下のログが記録される場合がありますが、運用上問題はありません。

• 「ソース：TBS、イベントID：16385、レベル：エラー、 内容：内部 TBS エラーが検出されました。エラーコードは 0x8007001fでした。これは通常、予期しない TPMまたはドライバの動作が原因で発生するエラーで、一時的な現象である可能性があります。」
• 「ソース：TBS、イベントID： 516、レベル：エラー、内容：TPMとの通信中にエラーが発生しました。ドライバから 0x8007001fが返されました。」

また、スリープ状態や休止状態からの復帰時に、イベントビューア内に以下のログが記録される場合がありますが、運用上問題はありません。

• 「ソース：TBS、イベントID：541、レベル：警告、内容：実行中の操作は電源管理イベントにより中断されました。」
• 「ソース：TBS、イベントID：16385、レベル：エラー、内容：内部 TBSエラーが検出されました。エラーコードは 0x800703e3でした。これは通常、予期しない TPMまたはドライバの動作が原因で発生するエラーで、一時的な現象である可能性があります。」
• 「ソース：TBS、イベントID： 516、レベル：エラー、内容：TPMとの通信中にエラーが発生しました。ドライバから 0x800703e3が返されました。」
• 「ソース：TPM、イベントID： 15、レベル：エラー、内容：TPM ハードウェアでトラステッド プラットフォーム モジュール(TPM)のデバイス ドライバーに回復不能なエラーが発生しました。このエラーのため、TPM サービス(データの暗号化など)は使用できません。詳細については、コンピューターの製造元に問合せてください。」

次の手順で、セキュリティチップ ユーティリティをアンインストールできます。

セキュリティチップ ユーティリティのアンインストール

1. 「コントロール パネル」を表示する
2. 「プログラム」の「プログラムのアンインストール」をクリック
3. 「EMBASSY Security Center - NEC Professional Edition」を選択し、「アンインストールと変更」ボタンをクリック

   「EMBASSY Security Center - NEC Professional Edition」画面が表示されます。

4. 「次へ」ボタンをクリック

   「インストール オプション」画面が表示されます。

5. 「削除」を選択して「次へ」ボタンをクリック

   アンインストールが始まります。
   アンインストールが完了すると、再起動を促すメッセージが表示されます。

6. 「完了」ボタンをクリック

   Windowsが再起動します。

以上でセキュリティチップ ユーティリティのアンインストールは完了です。

本機にインストール、または添付されているアプリケーションはモデルによって異なります。

標準でインストール、または添付されているアプリケーション

モデルによってインストール、または添付されているアプリケーション

◆Office Personal 2013モデル

◆Office Home and Business 2013モデル

◆Office Personal Premiumモデル

◆Office Home & Business Premiumモデル

◆DVD-ROMドライブモデル

◆DVDスーパーマルチドライブモデル

本機にインストールまたは添付されているアプリケーションの概要とインストール方法およびアンインストール方法について説明します。
インストールやアンインストールをする場合、Windowsおよびインストールされているアプリケーションについての知識が必要になります。

インストールについて

本機にインストール、または添付されているアプリケーションをインストールする場合の手順を説明します。

アンインストールについて

本機にインストールされているアプリケーションまたは購入後にインストールされた本機添付のアプリケーションのアンインストールの手順を説明します。
ご自分でインストールされた別売のアプリケーションのアンインストールについては、そのアプリケーションに添付されたマニュアルをご覧ください。

• 概要
• 初回起動手順
• 使用上の注意
• インストール
• アンインストール

概要

Word 2013、Excel 2013、Outlook 2013が同梱されています。
機能の詳細や操作方法、最新情報については、以下をご覧ください。

●機能の詳細や操作方法

Office Personal 2013に同梱されているマニュアル、および各Office アプリケーションのヘルプ

●Office Personal 2013の最新の情報

http://office.microsoft.com/ja-jp/

初回起動手順

Office Personal 2013では、工場出荷時の状態で、Office Personal 2013のセットアップ モジュールがインストールされています。
初回起動によりライセンス認証を含めインストールを完了させる必要があります。
以下の初回起動手順を行ってください。
ライセンス認証については、Office Personal 2013に同梱されているマニュアル、各Office アプリケーションのヘルプ、または下記ホームページを参照してください。

http://office.microsoft.com/ja-jp/

1. スタート画面の「Microsoft Office」をクリック
2. 「Office をお選びいただき、ありがとうございます。それでは始めましょう。」と表示されたら、「ライセンス認証」をクリック
3. 「プロダクト キーを入力してください」と表示されたら、プロダクト キーを入力し、「インストール」ボタンをクリック

   Office のインストールが開始されます。

   チェックプロダクト キーはOffice Personal 2013のパッケージに同梱されているカード、またはパッケージ内に記載されています。
4. 「新しい Office へようこそ。」と表示されたら、「次へ」をクリック
5. 「最初に行う設定です。」と表示されたら、画面にある「推奨設定を使用する」または「いいえ」のいずれかを選択する
6. 画面右下にある「使用許諾契約書を読む」をクリックし、内容を確認後、「OK」ボタンをクリック
7. 「同意する」をクリック

   これ以降の操作は画面の指示に従ってください。

   チェック以下の画面が表示されますので、内容の確認や設定を行ってください。


   • 「サインインしてOfficeを最大限に活用しましょう。」
   • 「OneDriveについての説明をご覧ください。」
   • 「新機能に関する説明をご覧ください。」
8. 「準備が整いました。」と表示されたら、「完了」ボタンをクリック
