この『システム設定』はタイプME 用です。

[000001-17]

メモ本マニュアルの操作のしかたについては、「本マニュアルの使い方」をご覧ください。

本マニュアルの対象オペレーティングシステム、対象機種は次の通りです。

対象オペレーティングシステム

Windows^® 7 Professional 32ビット with Service Pack 1（SP1）（Windows 10 Proライセンスからのダウングレード）
Windows^® 7 Professional 32ビット with Service Pack 1（SP1）

対象機種

タイプ名	型名
タイプME	MK34H/E-P、MK32M/E-P、MK37L/E-P、MK28E/E-P MJ34H/E-P、MJ32M/E-P、MJ37L/E-P、MJ28E/E-P

本マニュアル中の説明で、タイプ名や型名を使用している場合があります。

2016年 10月　第3版

本マニュアルの表記について

[010003-17]

本マニュアルで使用しているアイコンや記号、オペレーティングシステム名の正式名称、表記について、下記をご覧ください。

本マニュアルで使用しているアイコンの意味

アイコン	意味
チェック	してはいけないことや、注意していただきたいことを説明しています。よく読んで注意を守ってください。場合によっては、作ったデータの消失、使用しているアプリケーションの破壊、パソコンの破損の可能性があります。
メモ	利用の参考となる補足的な情報をまとめています。
参照	マニュアルの中で関連する情報が書かれているところを示しています。

本マニュアルで使用しているオペレーティングシステム名の正式名称

本文中の表記	正式名称
Windows、Windows 7	次のいずれかを指します。 Windows^® 7 Professional 32ビット with Service Pack 1（SP1）（Windows 10 Proライセンスからのダウングレード） Windows^® 7 Professional 32ビット with Service Pack 1（SP1）

本マニュアルで使用している表記の意味

本文中の表記	意味
本機、本体	本マニュアルの対象機種を指します。特に周辺機器などを含まない対象機種を指す場合、「本体」と表記します。
光学ドライブ	DVDスーパーマルチドライブ、またはDVD-ROMドライブを指します。書き分ける必要のある場合は、そのドライブの種類を記載します。
増設ハードディスクモデル	ハードディスクが2台搭載されているモデルを指します。
RAIDモデル	ミラーリング（RAID 1）機能がご利用いただけるモデルを指します。
インテル^® vPro テクノロジー対応モデル	次のモデルを指します。 MK34H/E-P、MK32M/E-P、MJ34H/E-P、MJ32M/E-P
パラレルポートモデル	パラレルポートが搭載されているモデルを指します。
PCIボードモデル	PCIボードが搭載されているモデルを指します。
キーボードモデル	キーボードが添付されているモデルを指します。
BIOSセットアップユーティリティ	本文中に記載されているBIOSセットアップユーティリティは、画面上では「NEC BIOS Setup Utility」と表示されます。
「コントロールパネル」を表示し、「システムとセキュリティ」→「管理ツール」→「システム情報」	「コントロールパネル」を表示し、「システムとセキュリティ」→「管理ツール」→「システム情報」を順にクリックする操作を指します。
【　】	【　】で囲んである文字はキーボードのキーを指します。【Ctrl】＋【Y】と表記してある場合、【Ctrl】キーを押したまま【Y】キーを押すことを指します。
『　』	『　』で囲んである文字は、マニュアルの名称を指します。

BIOSセットアップユーティリティの起動

[030101-17]

電源を入れ、すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

チェック

BIOSセットアップユーティリティが表示されない場合は、【F2】を押す間隔を変えてください。
BIOSセットアップユーティリティが起動した時に「Load Previous Values?」と表示されていた場合は、【Esc】を押して、「Load Previous Values」をキャンセルしてください。

BIOSセットアップユーティリティの基本操作

[030102-17]

チェックBIOSセットアップユーティリティで設定を行っている間は、本機の電源スイッチで電源を切らないでください。
電源を切る場合は、必ずBIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切ってください。

操作はキーボードで行います。
【←】【→】でメニューバーのカーソルを選択し、【↑】【↓】で設定項目を選択します。設定内容の値は、【＋】【－】または【Enter】でポップメニューを表示して【↑】【↓】で変更します。
設定内容（例：システム時刻の時、分、秒）のカーソル移動は【Tab】または【Enter】で選択します。時刻、日付の値は数字キーで入力できます。
印が付いた設定項目は【Enter】でサブメニューを表示し、【Esc】で元の画面に戻ります。

BIOSセットアップユーティリティの終了

[030103-17]

チェックBIOSセットアップユーティリティ終了後に電源を切る場合は、以下の手順でBIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切る操作を行ってください。

変更を保存して終了する

【F10】を押す
確認の画面が表示されます。
中止したいときは【Esc】を押してください。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が起動します。

メモメニューバーの「Exit」で「Save Changes and Exit」を選択し、BIOSセットアップユーティリティを終了することもできます。

変更を保存せず終了する

キーボードの【←】【→】でメニューバーの「Exit」を選択する
メニューが表示されます。
キーボードの【↓】で「Discard Changes and Exit」を選択し、【Enter】を押す
「Reset without saving?」と表示されます。
「Yes」を選択して【Enter】を押す
設定値を変更せずにBIOSセットアップユーティリティが終了し、本機が起動します。

工場出荷時の設定値に戻す

[030104-17]

チェックBIOSセットアップユーティリティ終了後に電源を切る場合は、【F10】または「Save Changes and Exit」で、BIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切る操作を行ってください。

設定を工場出荷時の値に戻すときは、次の手順で行ってください。

BIOSセットアップユーティリティを起動する
キーボードの【←】【→】でメニューバーの「Exit」を選択する
メニューが表示されます。
キーボードの【↓】で「OS Optimized Defaults」を選択し、【Enter】を押す
「Disabled」を選択して【Enter】を押す
「Attention!」と表示されます。
既に「Disabled」になっていた場合は「Attention!」が表示されませんので、手順６に進んでください。
「Yes」が選択されていることを確認して【Enter】を押す
【F9】を押す
「Load default configuration now? OS Optimized Defaults Disabled」と表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
工場出荷時の設定値を読み込みます。

チェックRAIDモデルをお使いの場合、工場出荷時の設定値に戻した直後はRAIDが使用できません。
工場出荷時の設定値を読み込んだ後、「Devices」メニューの「ATA Drive Setup」-「Configure SATA as」を「RAID」に設定してください。その後手順8に進んでください。
【F10】を押す
「Save configuration and reset?」と表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存されて、BIOSセットアップユーティリティが終了し、本機が起動します。

以上で設定は完了です。

「Main」メニュー

[030201-17]

設定項目		設定値	説明
System Summary
	CPU Type	－	CPUタイプを表示します。
	CPU Speed	－	CPU速度を表示します。^※2
	CPU Core Count	－	CPUコア数を表示します。
	Installed Memory	－	搭載されているシステムメモリ容量を表示します。
	Memory Bus Speed	－	メモリバスの速度を表示します。
	Active Video	－	使用しているグラフィックコントローラを表示します。
	Onboard Audio	－	内蔵オーディオコントローラの状態を表示します。
	Onboard Ethernet	－	内蔵LANの状態を表示します。
	CPU Fan	－	CPUの冷却ファンの動作状態を表示します。
	System Fan	－	本体内部を冷却するファンの動作状態を表示します。
	Aux Fan	－	AUXファンの動作状態を表示します。本機では使用しません。
	Aux Fan 2	－	AUXファンの動作状態を表示します。本機では使用しません。
	SATA Drive 1	－	現在マザーボードのSATAインターフェイスに接続されているSATAデバイスを表示します。
	SATA Drive 2	－
	SATA Drive 3	－
	SATA Drive 4	－
System Time & Date
	System Time (HH:MM:SS)	－	現在の時刻を「時:分:秒」（24時間形式）で設定します。
	System Date (MM/DD/YYYY)	－	現在の日付を「月/日/年」（西暦）で設定します。
Machine Type and Model		－	型番を表示します。
System Serial Number		－	製造番号を表示します。
System UUID		－	UUID番号を表示します。
Ethernet MAC Address^※1		－	内蔵LANのMACアドレスを表示します。
Embedded Controller Version		－	ECのファームウエアバージョンを表示します。
BIOS Revision Level		－	BIOSのバージョンを表示します。
Boot Block Revision Level		－	BIOSのBoot Blockのバージョンを表示します。
BIOS Date (MM/DD/YYYY)		－	BIOSの作成日を表示します。

※1　「Devices」メニューの「Network Setup」-「Onboard Ethernet Controller」を「Disabled」に設定した場合は値が表示されません。

※2　BIOSセットアップユーティリティ起動時の速度で、OS動作時と異なる値が表示されます。

「Devices」メニュー

[030205-17]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Serial Port Setup	－	シリアルポートの設定をします。設定については「Serial Port Setup」をご覧ください。
Parallel Port Setup^※1	－	パラレルポートの設定をします。設定については「Parallel Port Setup」をご覧ください。
USB Setup	－	USBポートの設定をします。設定については「USB Setup」をご覧ください。
ATA Drive Setup	－	SATAドライブの設定をします。設定については「ATA Drive Setup」をご覧ください。
Video Setup	－	ビデオの設定をします。設定については「Video Setup」をご覧ください。
Audio Setup	－	オーディオの設定をします。設定については「Audio Setup」をご覧ください。
Network Setup	－	ネットワークの設定をします。設定については「Network Setup」をご覧ください。
PCI Express Configuration	－	PCI Expressスロットの設定をします。設定については「PCI Express Configuration」をご覧ください。

※1　パラレルポート搭載モデルのみ表示されます。

Serial Port Setup

設定項目	設定値	説明
Serial Port1 Address	【3F8/IRQ4】 2F8/IRQ3 3E8/IRQ4 2E8/IRQ3 Disabled	シリアルポートのI/OアドレスとIRQ割り当てを設定します。「Disabled」に設定するとシリアルポートが使用出来なくなります。（I/O制限）。

Parallel Port Setup

設定項目	設定値	説明
Parallel Port Address	【378】 278 3BC Disabled	パラレルポートのI/Oアドレス割り当てを設定します。「Disabled」に設定するとパラレルポートが使用出来なくなります。（I/O制限）。
Parallel Port Mode^※1	【ECP+EPP】 ECP EPP	パラレルポートの動作モードを設定します。
EPP Version^※1	【1.9】 1.7	EPPモードのバージョンを設定します。
ECP Mode DMA Channel^※1	【DMA3】 DMA1	ECPモードのDMAチャネルを設定します。「Parallel Port Mode」を「EPP」に設定した場合は表示されません。
Parallel Port IRQ^※1	【IRQ7】 IRQ5	パラレルポートのIRQ割り当てを設定します。

※1　「Parallel Port Address」が「Disabled」に設定されている場合は表示されません。

USB Setup

設定項目		設定値	説明
USB Support		【Enabled】 Disabled	USB機能の有効／無効を設定します（I/O制限）。
USB Legacy Support^※1		【Enabled】 Disabled	USB接続のキーボード、マウスおよびストレージデバイスのレガシーエミュレーションの有効／無効を設定します。
USB Virtual KBC Support^※1		Enabled 【Disabled】	xHCIホストコントローラ（USB 3.0）をサポートしないOSで、USB機器が動作しない場合は「Enabled」に設定してください。 xHCIドライバのインストール後は「Disabled」に戻ります。
USB Enumeration Delay^※1		Enabled 【Disabled】	本機に接続したUSB機器が検出できない場合は、「Enabled」に設定してください。検出までの時間が増えますが、USB機器の検出が改善されることがあります。
Front USB Ports^※1		【Enabled】 Disabled	本体前面のUSBポートの有効／無効を設定します（I/O制限）。
	USB Port 1^※2	【Enabled】 Disabled	本体前面のUSBポートの有効／無効を個別に設定します。
	USB Port 2^※2	【Enabled】 Disabled	本体前面のUSBポートの有効／無効を個別に設定します。
Rear USB Ports^※1		【Enabled】 Disabled	本体背面のUSBポートの有効／無効を設定します（I/O制限）。
	USB Port 3^※3	【Enabled】 Disabled	本体背面のUSBポートの有効／無効を個別に設定します。
	USB Port 4^※3	【Enabled】 Disabled
	USB Port 5^※3	【Enabled】 Disabled
	USB Port 6^※3	【Enabled】 Disabled
	USB Port 7^※3	【Enabled】 Disabled
	USB Port 8^※3	【Enabled】 Disabled

※1　「USB Support」が「Disabled」に設定されている場合は表示されません。

※2　「Front USB Ports」が「Disabled」に設定されている場合は表示されません。

※3　「Rear USB Ports」が「Disabled」に設定されている場合は表示されません。

ATA Drive Setup

設定項目	設定値	説明
SATA Controller	【Enabled】 Disabled	SATA機能の有効／無効を設定します。
SATA Drive 1^※1	【Enabled】 Disabled	ハードディスク（またはSSD）のSATAポートの有効／無効を設定します。「Disabled」に設定するとハードディスクが使用できなくなります。
SATA Drive 2^※1	【Enabled】 Disabled	光学ドライブ用のSATAポートの有効／無効を設定します。「Disabled」に設定すると光学ドライブが使用できなくなります（I/O制限）。増設ハードディスクモデルをお使いの場合、ハードディスク（またはSSD）のSATAポートの有効／無効を設定します。「Disabled」に設定するとハードディスクが使用できなくなります（I/O制限）。
SATA Drive 3^※1	【Enabled】 Disabled	増設ハードディスクモデルをお使いの場合、光学ドライブ用のSATAポートの有効／無効を設定します。「Disabled」に設定すると光学ドライブが使用できなくなります（I/O制限）。
SATA Drive 4^※1	【Enabled】 Disabled	本機では使用しません。
Configure SATA as^※1	AHCI RAID	SATAのモードを選択します。お使いのモデルによって設定値が異なります。この項目の設定は変更しないでください。
Hard Disk Pre-delay^※1	3 Seconds 6 Seconds 9 Seconds 12 Seconds 15 Seconds 21 Seconds 30 Seconds 【Disabled】	電源をオンした時に、ハードディスクが安定して動作するまで時間がかかる場合に設定します。 BIOSによるチェック開始までの待ち時間を設定します。

※1　「SATA Controller」が「Disabled」に設定されている場合は表示されません。

Video Setup

設定項目	設定値	説明
Select Active Video	IGD PEG 【Auto】	使用するグラフィックデバイスを指定します。「IGD」：内蔵グラフフィックデバイス「PEG」：PCI Expressスロットに取り付けたグラフィックデバイス「Auto」：PEG、IGDの順番でサーチして使用
Pre-Allocated Memory Size^※1	【32MB】 64MB 128MB 256MB 512MB 1024MB	内蔵グラフィックスのプリアロケーションメモリサイズを設定します。
Total Graphics Memory^※1	128MB 256MB 【Maximum】	内蔵グラフィックデバイスで利用可能なVRAM容量を設定します。 Windows 7ではこの設定は反映されません。
Multi-Monitor Support^※1	Enabled 【Disabled】	PCI Express x16スロットにグラフィックデバイスを取り付けた場合、内蔵グラフィックデバイスと同時に使用するかを設定します。

※1　「Select Active Video」が「IGD」に設定されている場合に表示されます。

Audio Setup

設定項目		設定値	説明
Onboard Audio Controller		【Enabled】 Disabled	オーディオ機能の有効／無効を設定します。
	Internal Speaker^※1	【Enabled】 Disabled	内蔵スピーカの有効／無効を設定します。

※1　「Onboard Audio Controller」が「Disabled」に設定されている場合は表示されません。

Network Setup

設定項目	設定値	説明
Onboard Ethernet Controller	【Enabled】 Disabled	内蔵LAN機能の有効／無効を設定します。
Boot Agent^※1	【PXE】 Disabled	ネットワークブート機能の有効／無効を設定します。
PXE IPV4 Network Stack^※1 ^※2	Enabled 【Disabled】	UEFIブート時のネットワークブート機能（IPV4）の有効／無効を設定します。
PXE IPV6 Network Stack^※1 ^※2	Enabled 【Disabled】	UEFIブート時のネットワークブート機能（IPV6）の有効／無効を設定します。

※1　「Onboard Ethernet Controller」が「Disabled」に設定されている場合は表示されません。

※2　「Onboard Ethernet Controller」が「Disabled」、または「Boot Agent」が「Disabled」に設定されている場合は表示されません。

PCI Express Configuration

設定項目	設定値	説明
PCIe 16x Slot Speed	【Auto】 Gen1 Gen2 Gen3	PCI Expressスロットに搭載されたボードのスピードを設定します。
PCIe 4x Slot Speed	【Auto】 Gen1 Gen2 Gen3
PCIe 1x Slot 1 Speed	【Auto】 Gen1 Gen2 Gen3

「Advanced」メニュー

[030202-17]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目		設定値	説明
CPU Setup
	EIST Support	【Enabled】 Disabled	CPUのSpeedStep機能の有効／無効を設定します。工場出荷時設定でお使いください。
	Intel(R) Hyper-Threading Technology^※1	【Enabled】 Disabled	CPUのHyper-Threading機能の有効／無効を設定します。工場出荷時設定でお使いください。
	Core Multi-Processing	【Enabled】 Disabled	CPUのコア数を制限します。「Disabled」に設定すると1コアで動作します。
	Intel(R) Virtualization Technology	Enabled 【Disabled】	Intel^®VT-x機能の有効／無効を設定します。
	VT-d^※1 ※2	Enabled 【Disabled】	Intel^®VT-d機能の有効／無効を設定します。本項目は変更しないでください。
	TxT^{※1 ※3}	Enabled 【Disabled】	Intel^® TxT機能の有効／無効を設定します。本項目は変更しないでください。
	C1E Support	【Enabled】 Disabled	CPUの拡張C1機能の有効／無効を設定します。工場出荷設定でお使いください。
	C State Support	C1 C1C3 【C1C3C6】^※7 【C1C3C6C7】^※7 C1C3C6C7C8	アイドル時のCPUパワーマネージメントステートを設定します。工場出荷設定でお使いください。
	Turbo Mode^※1	【Enabled】 Disabled	CPUのターボブースト機能の有効／無効を設定します。工場出荷設定でお使いください。
	CPU ID	－	CPUのID番号を表示します。
	Microcode Revision (MM/DD/YYYY)	－	CPUのマイクロコードのレビジョンを表示します。
Intel(R) Manageability
	Intel(R) Manageability Control	【Enabled】 Disabled	Intel^®マネージメント機能の有効／無効を設定します。
	Intel(R) Manageability Reset	Enabled 【Disabled】	Intel^®マネージメント機能をリセットします。「Enabled」に設定すると初期値に戻ります。
	Press <Ctrl-P> to Enter MEBx	【Enabled】 Disabled	【Ctrl】＋【P】によるIntel^® ME BIOS Extension起動の許可／禁止を設定します。
	ME Firmware Version	－	MEファームウェアのバージョンを表示します。
	Manageability Type	－	マネージメント機能の現在のタイプを表示します。
	SOL Configuration	－	SOL機能を設定します。【Enter】を押すとサブメニューが表示されます。設定については「SOL Configuration」をご覧ください。
Intel(R) Software Guard Extensions^※1		Enabled 【Disabled】	Intel^® SGX機能の有効／無効を設定します。本項目は変更しないでください。
Intel(R) SIPP Support		【Enabled】 Disabled	Intel^® SIPP機能の有効／無効を設定します。本項目は変更しないでください。
CPU CRID Support^※6		【Enabled】 Disabled	CPUの互換レビジョンID機能の有効／無効を設定します。本項目は変更しないでください。
Chipset CRID Support^※6		【Enabled】 Disabled	Chipsetの互換レビジョンID機能の有効／無効を設定します。本項目は変更しないでください。

※1　お使いのモデルによっては表示されない場合があります。

※2　「Intel(R) Virtualization Technology」を「Disabled」に設定した場合は変更できません。

※3　「Intel(R) Virtualization Technology」または「VT-d」を「Disabled」に設定した場合は変更できません。

※6　「Intel(R) SIPP Support」を「Disabled」に設定した場合は変更できません。

※7　Coreプロセッサ以外のモデルは「C1C3C6C7」は表示されません。「C1C3C6」が工場出荷時の設定となります。

SOL Configuration

設定項目	設定値	説明
Console Type	VT100 VT100-8bit PC-ANSI-7bit PC-ANSI 【VT100+】 VT-UTF8 ASCII	SOL機能のコンソールタイプを選択します。

「Power」メニュー

[030206-17]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
After Power Loss	Power On Power Off 【Last State】	AC電源（AC100V）が失われた際に、AC電源復帰後の動作を設定します。「Power On」：AC電源が復帰した際に電源がオンになります。「Power Off」：AC電源が復帰しても、電源はオフのままになります。「Last State」：AC電源が失われたときの電源状態になります。
Enhanced Power Saving Mode	Enabled 【Disabled】	本機のEnhanced Power Saving Modeの有効／無効を設定します。「Enabled」に設定すると、電源が切れている状態、および、休止状態においてシステムはより省電力モードになります。なお、「Enabled」に設定した場合は、電源が切れている状態、および、休止状態からはLANからのアクセス（WoL）によって、システムの電源を操作することはできません。
Intelligent Cooling Engine (ICE)	－	ファン制御に関する機能の設定をします。設定については「Intelligent Cooling Engine (ICE)」をご覧ください。
Automatic Power On	－	リモートパワーオン（WoL（Wake on LAN））や日時を指定しての自動電源オンの設定をします。設定については「Automatic Power On」をご覧ください。

Intelligent Cooling Engine (ICE)

設定項目	設定値	説明
ICE Performance Mode	【Better Acoustic Performance】 Better Thermal Performance Full Speed	ファン制御の動作モードを設定します。

Automatic Power On

設定項目		設定値	説明
Wake on LAN		Primary 【Automatic】 Disabled	LANによって電源を操作します。シャットダウンまたは休止状態からWoLを利用する場合は、「Primary」もしくは「Automatic」に設定します。また、LANによって電源オンした時の起動順位を指定します。「Primary」：「Startup」メニューの「Primary Boot Sequence」の順位で起動を試みます。「Automatic」：「Startup」メニューの「Automatic Boot Sequence」の順位で起動を試みます。
Wake Up on Alarm		Single Event Daily Event Weekly Event 【Disabled】	日付や時間を指定して、本機の電源をオンします。「Single Event」：日と時間を指定する場合に選択します。「Daily Event」：時間のみ指定する場合に選択します。「Weekly Event」：曜日と時間を指定する場合に選択します。
	Startup Sequence^※1	【Primary】 Automatic	「Wake Up on Alarm」により電源がオンした場合の起動順序を選択します。
	Alarm Time (HH:MM:SS)^※1	－	電源がオンする時刻を指定します。
	Alarm Date (MM/DD/YYYY)^{※1 ※3 ※4}	－	電源がオンする日付を指定します。
	Alarm Day of Week^{※1 ※2 ※3}	【Sunday】 Monday Tuesday Wednesday Thursday Friday Saturday	電源がオンする曜日を指定します。

※1　「Wake Up on Alarm」が「Disabled」に設定されている場合は設定できません。

※2　「Wake Up on Alarm」が「Single Event」に設定されている場合は設定できません。

※3　「Wake Up on Alarm」が「Daily Event」に設定されている場合は設定できません。

※4　「Wake Up on Alarm」が「Weekly Event」に設定されている場合は設定できません。

「Security」メニュー

[030203-17]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Administrator Password	－	アドミニストレータパスワードの設定状態を表示します。工場出荷時は「Not Installed」です。「Set Administrator Password」でアドミニストレータパスワードを設定した場合、「Installed」が表示されます。
Power-On Password	－	パワーオンパスワードの設定状態を表示します。工場出荷時は「Not Installed」です。「Set Power-On Password」でパワーオンパスワードを設定した場合、「Installed」が表示されます。
Set Administrator Password	（パスワード）	アドミニストレータパスワードの設定を行います。設定した場合、BIOSセットアップユーティリティ起動時にアドミニストレータパスワードを入力する必要があります。
Set Power-On Password^※1	（パスワード）	パワーオンパスワードの設定･変更を行います。設定した場合、BIOSセットアップユーティリティ起動時およびシステム起動時にパスワード入力を求められます。
Allow Flashing BIOS to a Previous Version	【Yes】 No	「Yes」に設定すると、古いバージョンへのBIOSアップデートができます。
Require Admin. Pass. when Flashing	Yes 【No】	「Yes」に設定すると、BIOSアップデート時にアドミニストレータパスワードが必要です。
Windows UEFI Firmware Update	【Enabled】 Disabled	「Disabled」に設定すると、UEFIのファームウェアの更新を実行しません。
Require POP on System Boot	【Yes】 No	電源オフおよび休止状態から起動するときに、パスワードの入力を必要とするかどうかを設定します。
Require POP on Restart	Yes 【No】	再起動時にパスワードの入力を必要とするかどうかを設定します。「No」に設定すると、再起動時はパスワードの入力は不要です。
POP Changeable by User^※2	【Yes】 No	パワーオンパスワードの変更権限を設定します。「No」に設定すると、パワーオンパスワードでBIOSセットアップユーティリティを起動した場合、パワーオンパスワードが変更できません。
Require Admin. Pass. for F12 Boot	Yes 【No】	「Yes」に設定すると、【F12】キーで「Startup Device Menu」を表示させる場合に、アドミニストレータパスワードの入力が必要となります。
Hard Disk Password	－	ハードディスク（またはSSD）のパスワードの設定をします。設定については「Hard Disk Password」をご覧ください。
TCG Feature Setup	－	セキュリティチップ機能の設定をします。設定については「TCG Feature Setup」をご覧ください。
System Event Log	－	システムイベントログの確認や消去をします。詳しくは、「System Event Log」をご覧ください。
Secure Boot	－	Secure Boot機能の設定をします。本項目は変更しないでください。
Chassis Intrusion Detection	Enabled 【Disabled】	本項目は、本機ではサポートしておりません。本項目は変更しないでください。
Configuration Change Detection	Enabled 【Disabled】	「Enabled」に設定すると、機器の構成を変更後、起動時にその変更内容を表示します。変更内容を表示しないようにするには、BIOSセットアップユーティリティで【F10】を押して本機を再起動します。
Password Count Exceeded Error	【Enabled】 Disabled	「Disabled」に設定すると、起動時にアドミニストレータパスワードを一定数間違えた場合、エラーメッセージを表示しません。

※1　「POP Changeable by User」が「Yes」に設定されている時は、パワーオンパスワードで起動した場合でも変更可能です。

※2　アドミニストレータパスワードが設定されている場合のみ、設定可能です。

アドミニストレータパスワード、パワーオンパスワードの設定

「Set Administrator Password」または「Set Power-On Password」にカーソルを合わせて【Enter】を押すと表示される設定画面で設定します。

新しくパスワードを設定する場合は、「Enter New Password」欄に設定するパスワードを入力して【Enter】を押し、「Confirm New Password」欄に確認のために同じパスワードを入力して【Enter】を押してください。パワーオンパスワードを設定した場合、本機の起動時に設定したアドミニストレータパスワードかパワーオンパスワードを入力する必要があります。

設定済みのパスワードを変更する場合は、「Enter Current Password」欄に現在のパスワードを入力して【Enter】を押した後で、新しくパスワードを設定する場合と同様にパスワードを入力してください。パワーオンパスワードは「Enter Current Password」にアドミニストレータパスワードを入力しても変更が可能です。

チェック

パスワードは半角64文字以内で、以下の文字のみ使用することができます。大文字／小文字の区別はありません。
- A～Z、0～9
パスワードの解除は、新しいパスワードに何も入力しないで【Enter】を押せば、パスワードが解除されます。
パワーオンパスワードでBIOSセットアップユーティリティを起動した場合、パスワードを解除することはできません。
アドミニストレータパスワード、パワーオンパスワードを設定する場合は、パスワードやパスワードの解除方法を忘れたときのために、事前にこの「「Security」メニュー」および「ストラップスイッチの設定」を印刷しておくことをおすすめします。
無断でパスワードが解除されることを防ぐために、筐体ロック／盗難用防止ロックを使用することをおすすめします。
ご購入元、またはNECに本機の修理を依頼される際は、設定したパスワードは解除、および無効にしておいてください。

参照 NECのお問い合わせ先について
『保証規定＆修理に関するご案内』

Hard Disk Password

チェックハードディスクパスワードの設定を変更する場合は、本機の電源が切れている状態からBIOSセットアップユーティリティを起動し、設定を行ってください。

ハードディスクパスワードの設定を行います。

設定項目		設定値	説明
Require HDP on System boot		Restart + Cold Boot 【Cold Boot Only】 No	起動時や再起動時にハードディスクパスワードの入力を必要とするかどうかを設定します。「No」に設定すると、ハードディスクパスワードの入力を必要としません。
SATA Drive 1 Password^※1		User User + Master 【Disabled】	SATA Portに接続されたハードディスク（またはSSD）のパスワードを設定します。ハードディスクのパスワードを設定すると電源オン時にハードディスクのパスワードの入力が必要になります。「User」を選ぶと１つのパスワードを設定します。「User + Master」を選ぶとユーザパスワードとマスタパスワードの２つのパスワードを設定します。ハードディスク（またはSSD）が接続されていない場合は、設定項目が表示されません。
SATA Drive 2 Password^※1		User User + Master 【Disabled】
SATA Drive 3 Password^※1		User User + Master 【Disabled】
SATA Drive 4 Password^※1		User User + Master 【Disabled】
Security Erase HDD Data
	Erase SATA Drive 1 Data	（パスワード）	ハードディスク（またはSSD）のセキュリティ機能でSATA Portに接続されているハードディスク（またはSSD）のデータとパスワードを消去します。実行時にはハードディスクパスワードが求められます。あらかじめハードディスクパスワードを設定しておいてください。ハードディスク（またはSSD）が接続されていない場合は、表示されません。チェック消去したデータを復旧することは出来ませんので、実行時には十分ご注意下さい。
	Erase SATA Drive 2 Data	（パスワード）
	Erase SATA Drive 3 Data	（パスワード）
	Erase SATA Drive 4 Data	（パスワード）

※1　パワーオンパスワードで起動した場合は、ユーザパスワードの変更のみ可能です。

ハードディスクパスワードの設定

設定するパスワードの項目（「SATA Drive 1 Password」など）に合わせて【Enter】を押すと表示される設定画面で設定します。
ハードディスクパスワードを設定した場合、「Require HDP on System Reboot」を「No」以外に設定時のみ、本機の起動時に設定したハードディスクユーザパスワードかハードディスクマスタパスワードを入力する必要があります。

ハードディスクユーザパスワードのみを設定する場合
初めて設定する場合は、パスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押し、次に「User」にカーソルを合わせ【Enter】を押すと、ハードディスクユーザパスワードの設定画面が表示されます。
「Enter New Password」欄にハードディスクユーザパスワードを入力して【Enter】を押し、「Confirm New Password」に確認のために同じパスワードを入力し【Enter】を押すと、ハードディスクパスワードが設定されます。
設定済みハードディスクパスワードを変更する場合は、パスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押します。「Enter Old Password」欄が表示されるので、現在のパスワードを入力し【Enter】を押した後、新しいパスワードを設定する場合と同様に入力してください。
ハードディスクユーザパスワードとハードディスクマスタパスワードを設定する場合
初めて設定する場合は、パスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押し、次に「User + Master」にカーソルを合わせ【Enter】を押します。初めにハードディスクユーザパスワードの設定画面が表示されますので、「Enter New Password」欄にハードディスクユーザパスワードを入力して【Enter】を押し、「Confirm New Password」に確認のために同じパスワードを入力し【Enter】を押します。
次にハードディスクマスタパスワードの設定画面が表示されますので、「Enter New Password」欄にハードディスクマスタパスワードを入力して【Enter】を押し、「Confirm New Password」に確認のために同じパスワードを入力し【Enter】を押すと、ハードディスクパスワードが設定されます。
設定済みハードディスクパスワードを変更する場合は、パスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押すと、変更するパスワードを選択する画面が表示されます。ハードディスクユーザパスワードを変更する場合はカーソルを「User」に合わせ、ハードディスクマスタパスワードを変更する場合はカーソルを「User + Master」に合わせ【Enter】を押します。「Enter Old Password」欄が表示されるので、現在のパスワードを入力し【Enter】を押した後、新しいパスワードを設定する場合と同様に入力してください。
ハードディスクユーザパスワードは「Enter Old Password」にハードディスクマスタパスワードを入力しても変更が可能です。

チェック

パスワードは半角64文字以内で、以下の文字のみ使用することができます。大文字／小文字の区別はありません。
- A～Z、0～9
再起動でBIOSセットアップユーティリティを起動した場合、ハードディスクパスワードの設定／変更ができません。一旦電源オフし、電源オン直後にBIOSセットアップユーティリティを起動して行ってください。
「User」、「User + Master」を変更する場合は、一旦ハードディスクパスワードを解除してください。
パワーオンパスワードでBIOSセットアップユーティリティを起動した場合は、ハードディスクマスタパスワードの変更はできません。
購入元またはNECに本機の修理を依頼される際は、設定したパスワードは解除または無効にしておいてください。
ハードディスクパスワードを忘れてしまった場合、NECに持ち込んでもロックの解除はできません。ハードディスクに保存されているデータは二度と使用できなくなり、ハードディスクも有償で交換することになります。ハードディスクパスワードは忘れないように十分注意してください。

ハードディスクパスワードの解除

ハードディスクパスワードを解除するパスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押すと表示される設定画面で行います。

「User」で設定している場合
解除するパスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押し、「Enter Old Password」欄が表示されるので、現在のパスワードを入力し【Enter】を押します。
ハードディスクユーザパスワードの設定画面が表示されますので、「Enter New Password」欄と「Confirm New Password」欄に何も入力しないで【Enter】を押すと、ハードディスクパスワードが解除されます。
「User + Master」で設定している場合
解除するパスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押すと、変更するパスワードを選択する画面が表示されます。「User + Master」に合わせ【Enter】を押すと、「Enter Old Password」欄が表示されるので、現在のハードディスクマスタパスワードを入力し【Enter】を押します。
ハードディスクマスタパスワードの設定画面が表示されますので、「Enter New Password」欄と「Confirm New Password」欄に何も入力しないで【Enter】を押すと、ハードディスクパスワードが解除されます。

チェック

パワーオンパスワードでBIOSセットアップユーティリティを起動した場合、ハードディスクパスワードの解除はできません。
再起動でBIOSセットアップユーティリティを起動した場合、ハードディスクパスワードの解除はできません。一旦電源オフし、電源オン直後にBIOSセットアップユーティリティを起動して行ってください。

TCG Feature Setup

セキュリティチップ機能の設定をします。

設定項目	設定値	説明
TCG Security Device	Firmware TPM 【Discrete TPM】	TCGセキュリティデバイスの種類を表示します。本項目は変更しないでください。
Security Chip	Active 【Inactive】 Disabled	セキュリティチップ機能の状態の表示および設定をします。「Active」または「Inactive」に設定した場合、セキュリティチップが利用可能になります。
Clear TCG Security Feature^※1	YES 【NO】	「Yes」に設定すると、次回起動時にセキュリティチップを初期化します。
Physical Presence for Provisioning^※2	Enabled 【Disabled】	セキュリティチップのステータス（Active/Inactive）を変更する場合に、確認メッセージを表示するかを設定します。「Enabled」に設定した場合、ステータス変更を要求されたときに確認メッセージが表示されます。
Physical Presence for Clear^※2	【Enabled】 Disabled	セキュリティチップの初期化をする場合に、確認メッセージを表示するかを設定します。「Enabled」に設定した場合、初期化を要求されたときに確認メッセージが表示されます。

※1　「Security Chip」を「Active」に設定すると、選択できます。

※2　「BIOS Revision Level」が「FWKT49B」以降の場合は表示されません。

System Event Log

システムイベントログの確認や消去をします。

設定項目	設定値	説明
View System Event Log	－	本項目にカーソルを合わせて【Enter】を押すと、システムのイベントログが表示されます。
Clear System Event Log	－	本項目にカーソルを合わせて【Enter】を押すと、警告メーセージが表示されます。「Yes」を選択して【Enter】を押すと、システムのイベントログが消去されます。

「Startup」メニュー

[030204-17]

チェック USB機器からの起動はサポートしておりません。

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Primary Boot Sequence	－	本機が正常に起動するときに、OSを検索するデバイスの順番を設定します。詳しくは、「Primary Boot Sequence」をご覧ください。
Automatic Boot Sequence	－	「Power」-「Automatic Power On」メニューの「Wake on LAN」で「Automatic」を設定し、リモート（WoL）で本機を起動したときの、OSを検索するデバイスの順番を設定します。詳しくは、「Automatic Boot Sequence」をご覧ください。
Error Boot Sequence	－	本機が起動する際エラーが発生したときに、OSを検索するデバイスの順番を設定します。詳しくは、「Error Boot Sequence」をご覧ください。
CSM	【Enabled】 Disabled^※1	Compatible Support Module（CSM）を使用するかどうかを設定します。「Enabled」から変更しないでください。
Boot Mode	【Auto】 UEFI Only^※1 Legacy Only	Boot Modeを設定します。「Auto」の場合は「Boot Priority」の設定に従って動作します。「UEFI Only」には設定しないでください。
Boot Priority	UEFI First 【Legacy First】	優先的に起動を試みるBoot Modeを設定します。
Boot Up Num-Lock Status	【On】 Off	起動時のNum Lockのオン／オフを設定します。Windowsの起動後は、本項目の設定に関わらず、Windowsの設定が優先されます。
Keyboardless Operation	【Enabled】 Disabled	キーボード未接続時の起動を設定します。「Enabled」に設定すると、キーボードを接続していなくても本機を起動できます。
Option Keys Display	【Enabled】 Disabled	「Enabled」に設定すると、本機の起動時にF2キーやF12キーの案内メッセージを表示します。
Startup Device Menu Prompt	【Enabled】 Disabled	【F12】を押して、手動で起動デバイスを選択する機能の有効／無効を設定します。「Disabled」に設定すると起動時に【F12】を押してもStartup Device Menuが表示されません。

※1　「Exit」メニューの「OS Optimized Defaults」を「Enabled」に設定した場合は、【F9】などでロードする設定値が※１の値に変わります。

Primary Boot Sequence

設定項目	説明
USB FDD： USB KEY： M.2 NVME： M.2 SATA： SATA 1： SATA 2： SATA 3： SATA 4： Network 1： USB HDD： USB CDROM： Other Device：	本機が正常に起動するときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。 OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。 USB FDD／USB KEY／USB HDD：USB接続のデバイス SATA 1：ハードディスクまたはSSD SATA 2：内蔵光学ドライブ Network 1：ネットワーク上のデバイス USB CDROM：USB接続の光学ドライブ Other Device：そのほかのデバイス
Excluded from boot order	OSの検索から除外したいデバイスがある場合は、ここに表示されます。 OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

設定項目

説明

USB FDD：
USB KEY：
M.2 NVME：
M.2 SATA：
SATA 1：
SATA 2：
SATA 3：
SATA 4：
Network 1：
USB HDD：
USB CDROM：
Other Device：

本機が正常に起動するときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。
デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。
OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。

USB FDD／USB KEY／USB HDD：USB接続のデバイス
SATA 1：ハードディスクまたはSSD
SATA 2：内蔵光学ドライブ
Network 1：ネットワーク上のデバイス
USB CDROM：USB接続の光学ドライブ
Other Device：そのほかのデバイス

Excluded from boot order

OSの検索から除外したいデバイスがある場合は、ここに表示されます。
OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

Automatic Boot Sequence

設定項目	説明
Network 1： M.2 NVME： M.2 SATA： SATA 1： SATA 2： SATA 3： SATA 4： Other Device：	「Power」-「Automatic Power On」メニューの「Wake on LAN」で「Automatic」を設定し、リモート（WoL）で本機を起動したときの、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。 OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。 USB FDD／USB KEY／USB HDD：USB接続のデバイス SATA 1：ハードディスクまたはSSD SATA 2：内蔵光学ドライブ Network 1：ネットワーク上のデバイス Other Device：そのほかのデバイス USB CDROM：USB接続の光学ドライブ
Excluded from boot order： USB FDD： USB HDD： USB CDROM： USB KEY：	OSの検索から除外したいデバイスがある場合は、ここに表示されます。 OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

設定項目

説明

Network 1：
M.2 NVME：
M.2 SATA：
SATA 1：
SATA 2：
SATA 3：
SATA 4：
Other Device：

「Power」-「Automatic Power On」メニューの「Wake on LAN」で「Automatic」を設定し、リモート（WoL）で本機を起動したときの、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。
デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。
OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。

USB FDD／USB KEY／USB HDD：USB接続のデバイス
SATA 1：ハードディスクまたはSSD
SATA 2：内蔵光学ドライブ
Network 1：ネットワーク上のデバイス
Other Device：そのほかのデバイス
USB CDROM：USB接続の光学ドライブ

Excluded from boot order：
USB FDD：
USB HDD：
USB CDROM：
USB KEY：

OSの検索から除外したいデバイスがある場合は、ここに表示されます。
OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

Error Boot Sequence

設定項目	説明
Network 1： M.2 NVME： M.2 SATA： SATA 1： SATA 2： SATA 3： SATA 4： Other Device：	本機が起動する際エラーが発生したときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。 OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。 USB FDD／USB KEY／USB HDD：USB接続のデバイス SATA 1：ハードディスクまたはSSD SATA 2：内蔵光学ドライブ Network 1：ネットワーク上のデバイス Other Device：そのほかのデバイス USB CDROM：USB接続の光学ドライブ
Excluded from boot order： USB FDD： USB HDD： USB CDROM： USB KEY：	OSの検索から除外したいデバイスがある場合は、ここに表示されます。 OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

設定項目

説明

Network 1：
M.2 NVME：
M.2 SATA：
SATA 1：
SATA 2：
SATA 3：
SATA 4：
Other Device：

本機が起動する際エラーが発生したときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。
デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。
OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。

USB FDD／USB KEY／USB HDD：USB接続のデバイス
SATA 1：ハードディスクまたはSSD
SATA 2：内蔵光学ドライブ
Network 1：ネットワーク上のデバイス
Other Device：そのほかのデバイス
USB CDROM：USB接続の光学ドライブ

Excluded from boot order：
USB FDD：
USB HDD：
USB CDROM：
USB KEY：

OSの検索から除外したいデバイスがある場合は、ここに表示されます。
OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

本機の起動時に、OSを起動するデバイスを手動選択する

本機の起動時に、OSを起動するデバイスを手動選択する場合は、次の手順で行います。

電源を入れ、すぐに【F12】を数回押す
チェック 「Startup Device Menu」が表示されない場合は、【F12】を押す間隔を変えてください。
【↑】【↓】で起動するデバイスを選択し、【Enter】を押す

メモ「Startup Device Menu」が表示されているときに【Esc】を押すと、「Startup Device Menu」を終了し「Primary Boot Sequence」で設定した起動順位で起動します。

「Exit」メニュー

[030207-17]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
OS Optimized Defaults	Enabled 【Disabled】	使用するOSに最適な設定値を設定します。「Disabled」から変更しないでください。【F9】や「Load Optimal Defaults」で工場出荷設定をロードしても、本設定は保持されます。

使用上の注意

[030301-17]

ME BIOS Extensionでの文字の入力

ME BIOS Extensionで特殊文字を入力する場合、キーボードのキーの表記どおりに特殊文字を入力できないキーがあります。特殊文字を入力する場合は次の表をご覧ください。

【Shift】を押しながら押すキー	【1】	【2】	【3】	【4】	【5】	【6】	【7】	【8】	【9】	【0】
入力される特殊文字	!	@	#	$	%	^	&	*	(	)

また、上記の特殊文字以外にもME BIOS Extension上ではキーボードのキーの表記と異なる文字が入力されるキーがあります。キーボードの表記と異なる文字が入力されるキーについては以下の図をご覧ください。グレーで示されたキーが、表記と異なる文字が入力されるキーです。

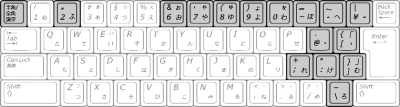

本機のキーボードの表記
実際に入力される文字

上の図の網掛けで示されたキーが、表記と異なる文字が入力されるキーです。

ME BIOS Extensionを使用する前に

[030302-17]

工場出荷時のパスワードからの変更

ME BIOS Extensionでの設定を行う前に、工場出荷時のパスワードからパスワードを変更する必要があります。次の手順でパスワードを変更してください。

チェック

工場出荷時のパスワードおよび運用管理ツールで利用するIDは「admin」に設定されています。
工場出荷時のパスワードが設定されたままの場合、パスワードの設定以外の設定の変更はできません。
工場出荷時のパスワードのままでは、第三者にインテル^® AMTを利用されるおそれがあります。インテル^® AMTを使用しない場合でも、パスワードを工場出荷時の設定から変更することをおすすめします。

BIOSセットアップユーティリティを起動する
「Advanced」メニューの「Intel(R) Manageability」を選択し、【Enter】を押す
「Intel(R) Manageability Control」を選択し、「Enabled」に設定する
「Press <Ctrl-P> to Enter MEBx」を選択し、[Enabled」に設定する
【F10】を押す
「Save configuration and reset?」と表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。
すぐに【Ctrl】＋【P】を数回押す
ME BIOS Extensionの「MAIN MENU」が表示されます。

チェック 【Ctrl】＋【P】を押すタイミングによっては、ME BIOS Extensionの「MAIN MENU」に移行しにくい場合があります。
その場合は、「MAIN MENU」が表示されるまで、何度か繰り返してください。
「MEBx Login」を選択し、【Enter】を押す
「Intel(R) ME Password」と表示されたら、「admin」と入力し【Enter】を押す
「Intel(R) ME New Password」と表示されたら、新しく設定するパスワードを入力し【Enter】を押す
パスワードは次の条件をすべて満たす「強固なパスワード」に設定してください。
- 8文字以上32文字以下
- 1文字以上のアルファベット小文字および大文字を含むこと
- 1文字以上の数字（0～9）を含むこと
- 1文字以上の特殊文字（例：!、@、#など）を含むこと
チェック
- 「"」「,」「.」「:」はパスワードの文字として使用できません。
- ME BIOS Extensionでは、キーボードのキーの表記と異なる文字が入力されるキーがあります。パスワードの入力の際には「使用上の注意」をご覧ください。
「Verify password」と表示されたら、もう一度同じパスワードを入力し【Enter】を押す

ME BIOS Extensionの起動

[030303-17]

電源を入れ、すぐに【Ctrl】＋【P】を数回押す
ME BIOS Extensionの「MAIN MENU」が表示されます。

チェック 【Ctrl】＋【P】を押すタイミングによっては、ME BIOS Extensionの「MAIN MENU」に移行しにくい場合があります。
その場合は、「MAIN MENU」が表示されるまで、何度か繰り返してください。
「MEBx Login」を選択し、【Enter】を押す
「Intel(R) ME Password」と表示されたら、ME BIOS Extensionのパスワードを入力し【Enter】を押す

工場出荷時の設定値に戻す

[030304-17]

設定を工場出荷時の値に戻すときは、次の手順で行ってください。

チェック以下の手順を行っている際は、本機の電源を切らないでください。

BIOSセットアップユーティリティを起動する
「Advanced」メニューの「Intel(R) Manageability」を選択し、【Enter】を押す
「Intel(R) Manageability Reset」を選択し、「Enabled」に変更する
【F10】を押す
「Save configuration and reset?」と表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。
再起動後、画面に
「Found unconfigure of Intel(R) ME
Continue with unconfiguration (Y/N)?」
と表示されたら【Y】を押す
「Unconfiguration in progress」と表示され、設定値を工場出荷時に戻す処理が始まります。
処理が完了すると本機が再起動します。

以上で設定は完了です。
必要に応じて、BIOSセットアップユーティリティの設定の変更やBIOSセットアップユーティリティの設定値を工場出荷時に戻す操作を行ってください。

参照BIOSセットアップユーティリティについて
「システム設定」の「BIOSセットアップユーティリティについて」

使用上の注意

[030401-17]

インテル^® AMTの運用管理ソフトウェアを使用するためには、ME BIOS Extensionの設定が必要です。
本機能を使用する際は、運用管理ソフトウェアの提供元にご相談の上、設定を行ってください。

「MAIN MENU」

[030402-17]

設定項目	設定値	説明
MEBx Login^※1	－	MEBxへLoginします。
> Intel(R) ME General Settings	－	「INTEL(R) ME PLATFORM CONFIGURATION」メニューに移動します。
> Intel(R) AMT Configuration^※2	－	「INTEL(R) AMT CONFIGURATION」メニューに移動します。
MEBx Exit	－	ME BIOS Extensionが終了し、本機が再起動します。

※1　ME BIOS Extensionにログインすると表示が消えます。

※2　お使いのモデルによっては、表示される項目が異なる場合があります。インテル^® AMTはインテル^® vPro テクノロジー対応モデルのみ使用できます。

「INTEL(R) ME PLATFORM CONFIGURATION」メニュー

[030403-17]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Change ME Password	－	ME BIOS Extensionのパスワードを設定します。【Enter】を押すと設定変更の手順に進みます。
Local FW Update	Disabled 【Enabled】 Password Protected	MEファームウェアのアップデート機能の有効／無効を設定します。 ※お使いのモデルにより、工場出荷時の設定が異なります。

「INTEL(R) AMT CONFIGURATION」メニュー

[030404-17]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Manageability Feature Selection	Disabled 【Enabled】	AMT機能の有効／無効を設定します。この設定項目は変更しないでください。
> SOL/Storage Redirection/KVM^※1	－	「SOL/Storage Redirection/KVM」メニューへ移動します。
> User Consent^※1	－	「USER CONSENT」メニューへ移動します。
Password Policy^※1	Default Password Only During Setup And Configuration 【Anytime】	Password Policyを設定します。
> Network Setup^※1	－	「INTEL(R) ME NETWORK SETUP」メニューに移動します。
Activate Network Access^※1	－	ME BIOS Extension内で設定した値を反映させ、Intel MEをサービス提供状態にします。 ME BIOS Extension内の必要な設定を行った後でこの項目を選択すると、メッセージが表示されるので【Y】を押してください。実行後は、この項目は表示されません。再度表示させるには、「Unconfigure Network Access」を選択し、「Full Unprovision」を実行してください。
Unconfigure Network Access^※1	【Full Unprovision】 Partial Unprovision^※2	Intel MEをサービス提供前の状態に戻し、ME BIOS Extensionの設定を出荷時状態に戻します。
> Remote Setup And Configuration^※1	－	「INTEL(R) REMOTE SETUP AND CONFIGURATION 」メニューに移動します。
> Power Control^※1	－	「INTEL(R) AMT POWER CONTROL」メニューに移動します。

※1　「Manageability Feature Selection」を「Enabled」に設定している場合のみ表示されます。

※2　「Activate Network Access」を実行後のみ表示されます。

SOL/Storage Redirection/KVM

設定項目	設定値	説明
Username and Password	Disabled 【Enabled】	SOL/IDE-R使用時にユーザー認証を行うかどうかを設定します。
SOL	Disabled 【Enabled】	Serial Over LAN機能の有効／無効を設定します。なお、本機能を有効にした場合、COMポートを占有します。
Storage Redirection	Disabled 【Enabled】	Storage Redirection機能の有効／無効を設定します。
KVM Feature Selection	Disabled 【Enabled】	KVM機能の有効／無効を設定します。

USER CONSENT

設定項目	設定値	説明
User Opt-in	NONE 【KVM】 ALL	リモート接続を確立する際に、ローカルユーザーの同意が必要かを設定します。
Opt-in Configurable from Remote IT	Disabled 【Enabled】	リモートユーザがKVM Opt-inポリシーを変更できるかを設定します。

INTEL(R) ME NETWORK SETUP

設定項目	設定値	説明
> Intel(R) ME Network Name Settings	－	「INTEL(R) ME NETWORK NAME SETTINGS」メニューに移動します。
> TCP/IP Settings	－	「TCP/IP SETTINGS」メニューに移動します。

INTEL(R) ME NETWORK NAME SETTINGS

設定項目	設定値	説明
Host Name	（文字列）	本機AMTのコンピュータネームを設定します。
Domain Name	（文字列）	本機AMTのドメインネームを設定します。
Shared/Dedicated FQDN^※3	Dedicated 【Shared】	Intel MEのFQDN（完全修飾ドメイン名）をOSで認識されるドメイン名と共有するか、MEでのみ使用するかを設定します。
Dynamic DNS Update^※3	【Disabled】 Enabled	DDNSプロトコルを使用しIPアドレスとFQDNをDNSに登録するかを設定します。

※3　「Shared/Dedicated FQDN」および「Dynamic DNS Update」の項目を設定する場合は、「Host Name」「Domain Name」よりも前に設定を行ってください。
「Shared/Dedicated FQDN」、「Dynamic DNS Update」の設定を変更する場合、設定がリセットされることがあります。

TCP/IP SETTINGS

設定項目	設定値	説明
> Wired LAN IPV4 Configuration	－	「WIRED LAN IPV4 CONFIGURATION」メニューに移動します。

◆WIRED LAN IPV4 CONFIGURATION

設定項目	設定値	説明
DHCP Mode	Disabled 【Enabled】	ネットワークのDHCP機能よりIP設定を自動で行うか設定します。
IPV4 Address^※4	xxx.xxx.xxx.xxx	IPアドレスを設定します。
Subnet Mask Address^※4	xxx.xxx.xxx.xxx	サブネットマスクを設定します。
Default Gateway Address^※4	xxx.xxx.xxx.xxx	デフォルトゲートウェイのIPアドレスを設定します。
Preferred DNS Address^※4	xxx.xxx.xxx.xxx	DNSサーバーのIPアドレスを設定します。
Alternate DNS Address^※4	xxx.xxx.xxx.xxx	代替DNSサーバーのIPアドレスを設定します。

※4　「DHCP Mode」が「Disabled」に設定されている場合のみ表示されます。

INTEL(R) REMOTE SETUP AND CONFIGURATION

設定項目	設定値	説明
Current Provisioning Mode	－	現在のプロビジョニングTLSモードを表示します。PKI、PSKまたはNoneが表示されます。
Provisioning Record	－	PKI/PSKプロビジョニング記録データを表示します。
Provisioning Server IPV4/IPV6^※5	（文字列）	Intel AMTプロビジョニングサーバーのIPアドレスとポート番号を設定します。
Provisioning Server FQDN^※5	（文字列）	Intel AMTプロビジョニングサーバーのFQDNを設定します。
> RCFG^※5	－	「INTEL(R) REMOTE CONFIGURATION」メニュー（1）に移動します。
> TLS PKI^※5	－	「INTEL(R) REMOTE CONFIGURATION」メニュー（2）に移動します。

※5　「Activate Network Access」を実行後は、表示されません。

INTEL(R) REMOTE CONFIGURATION　（1）

設定項目	設定値	説明
Start Configuration (Halt Configuration)	Y / N	Remote Configuration を動作（停止）状態にします。

INTEL(R) REMOTE CONFIGURATION　（2）

設定項目	設定値	説明
Remote Configuration **	Disabled 【Enabled】	リモートでProvisioningを行うかどうかを設定します。
PKI DNS Suffix^※6	（文字列）	PKIのDNS Suffixを設定します。
> Manage Hashes^※6	－	詳細情報を表示、編集します。

※6　「Remote Configuration」が「Enabled」に設定されている場合のみ表示されます。

INTEL(R) AMT POWER CONTROL

設定項目	設定値	説明
Intel(R) AMT ON in Host Sleep States	Desktop: ON in S0 【Desktop: ON in S0, ME Wake in S3, S4-5】	スリープ状態、休止状態、および電源オフ時にME機能を有効にするかどうかを選択します。 Desktop:ON in S0 OSが稼動している状態でのみME機能が有効になります。 Desktop:ON in S0,ME Wake in S3,S4-5 OS稼動状態およびACアダプタ接続時のスリープ状態、休止状態、電源オフ状態の時にAMT機能が有効になります。 Idle Timeoutで設定した時間、MEへのアクセスが無い場合、MEは待機状態に移行します。
Idle Timeout	65535	ME無通信時に待機状態へ移行するまでの時間を設定します。（単位：分）

ストラップスイッチの設定

[030601-17]

本機では、BIOSセットアップユーティリティを使用してアドミニストレータパスワードとパワーオンパスワードを設定できます。これらのパスワードを忘れてしまった場合、次の方法でパスワードを解除することができます。

パスワードの解除

チェック

パスワード解除の設定をする前に、ピンセットやラジオペンチなど、小さな物をつかむのに適した工具を用意してください。
無断でパスワードが解除されることを防ぐために、筐体ロックに錠を取り付けることをおすすめします。
ストラップスイッチでパスワードの解除をした場合、BIOSが工場出荷時の設定値に初期化されます。パスワード解除前の設定に戻したい場合は、設定内容をメモしておくなどして、パスワード解除後に再度設定をしてください。

本機に接続されているUSB機器をすべて取り外す
ドライブ・ベイを開ける
参照 ドライブ・ベイの開閉方法
『活用ガイド』の「本機の機能」-「本体カバー類の開閉」
ストラップスイッチのジャンパをピンセットなどを使って上に引き抜き、中央と本体背面側のピンに差し込む
サイドカバーを閉じる
参照 サイドカバーの開閉方法
『活用ガイド』の「本機の機能」-「本体カバー類の開閉」
電源を入れ、ビープ音がピッピと鳴ることを確認する
チェック必ずサイドカバーを取り付けた後、電源を入れてください。
ビープ音を確認後、電源ボタンを4秒以上押し、電源を切る
チェック必ずビープ音を確認してから、電源を切ってください。
サイドカバーを開ける
ストラップスイッチのジャンパをピンセットなどを使って上に引き抜き、中央と本体前面側のピンに差し込む
サイドカバーを閉じる
電源を入れ、「Error xxxx: Setup data integrity check failure」と表示されたら、【F2】を押す
BIOSセットアップユーティリティが起動します。
BIOSの設定を工場出荷時の設定値に戻す
参照 工場出荷時の設定値に戻す
「システム設定」の「BIOSセットアップユーティリティについて」-「工場出荷時の設定値に戻す」
手順1で取り外したUSB機器を取り付ける

以上でパスワード解除のストラップスイッチの設定は完了です。

この『システム設定』は タイプME 用です。

対象オペレーティングシステム

対象機種

本マニュアルで使用しているアイコンの意味

本マニュアルで使用しているオペレーティングシステム名の正式名称

本マニュアルで使用している表記の意味

BIOSセットアップユーティリティの起動

BIOSセットアップユーティリティの基本操作

BIOSセットアップユーティリティの終了

変更を保存して終了する

変更を保存せず終了する

工場出荷時の設定値に戻す

「Main」メニュー

「Devices」メニュー

「Advanced」メニュー

「Power」メニュー

「Security」メニュー

アドミニストレータパスワード、パワーオンパスワードの設定

ハードディスクパスワードの設定

ハードディスクパスワードの解除

「Startup」メニュー

本機の起動時に、OSを起動するデバイスを手動選択する

「Exit」メニュー

使用上の注意

ME BIOS Extensionでの文字の入力

ME BIOS Extensionを使用する前に

工場出荷時のパスワードからの変更

ME BIOS Extensionの起動

工場出荷時の設定値に戻す

使用上の注意

「MAIN MENU」

◆WIRED LAN IPV4 CONFIGURATION

ストラップスイッチの設定

パスワードの解除

この『システム設定』はタイプME 用です。
