この『システム設定』はタイプML/タイプMA 用です。

[000001-11]

メモ本マニュアルの操作のしかたについては、「本マニュアルの使い方」をご覧ください。

本マニュアルの対象オペレーティングシステム、対象機種は次の通りです。

対象オペレーティングシステム

Windows 10 Pro 64ビット

対象機種

タイプ名	型名
タイプML	MK27M/L-U、MK37L/L-U、MK33R/L-U、MK28E/L-U MK27U/L-U、MK37V/L-U、MK33W/L-U、MK28X/L-U MJ27M/L-U、MJ37L/L-U、MJ33R/L-U、MJ28E/L-U MJ27U/L-U、MJ37V/L-U、MJ33W/L-U、MJ28X/L-U
タイプMA	MK27M/A-U、MK37L/A-U、MK33R/A-U、MK28E/A-U MK27U/A-U、MK37V/A-U、MK33W/A-U、MK28X/A-U MK27M/A-Y、MK37L/A-Y、MK33R/A-Y、MK28E/A-Y MK27U/A-Y、MK37V/A-Y、MK33W/A-Y、MK28X/A-Y

本マニュアル中の説明で、タイプ名や型名を使用している場合があります。

2017年 6月　初版

本マニュアルの表記について

[010003-11]

本マニュアルで使用しているアイコンや記号、オペレーティングシステム名の正式名称、表記について、下記をご覧ください。

本マニュアルで使用しているアイコンの意味

アイコン	意味
チェック	してはいけないことや、注意していただきたいことを説明しています。よく読んで注意を守ってください。場合によっては、作ったデータの消失、使用しているアプリケーションの破壊、パソコンの破損の可能性があります。
メモ	利用の参考となる補足的な情報をまとめています。
参照	マニュアルの中で関連する情報が書かれているところを示しています。

本マニュアルで使用しているオペレーティングシステム名の正式名称

本文中の表記	正式名称
Windows、Windows 10	Windows 10 Pro 64ビット

本マニュアルで使用している表記の意味

本文中の表記	意味
本機、本体	本マニュアルの対象機種を指します。特に周辺機器などを含まない対象機種を指す場合、「本体」と表記します。
光学ドライブ	DVDスーパーマルチドライブ、またはDVD-ROMドライブを指します。書き分ける必要のある場合は、そのドライブの種類を記載します。
BIOSセットアップユーティリティ	本文中に記載されているBIOSセットアップユーティリティは、画面上では「NEC BIOS Setup Utility」と表示されます。
「コントロールパネル」を表示し、「システムとセキュリティ」→「管理ツール」→「システム情報」	「コントロールパネル」を表示し、「システムとセキュリティ」→「管理ツール」→「システム情報」を順にクリックする操作を指します。
【　】	【　】で囲んである文字はキーボードのキーを指します。【Ctrl】＋【Y】と表記してある場合、【Ctrl】キーを押したまま【Y】キーを押すことを指します。
『　』	『　』で囲んである文字は、マニュアルの名称を指します。

BIOSセットアップユーティリティを起動する

[030101-11]

電源を入れ、すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

チェック

BIOSセットアップユーティリティが表示されない場合は、いったん本機を再起動して、すぐに【F2】を数回押してください。
BIOSセットアップユーティリティが起動した時に「Load Previous Values?」と表示されていた場合は、【Esc】を押して、「Load Previous Values」をキャンセルしてください。

BIOSセットアップユーティリティの基本操作

[030102-11]

チェックBIOSセットアップユーティリティで設定を行っている間は、本機の電源スイッチで電源を切らないでください。
電源を切る場合は、必ずBIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切ってください。

操作はキーボードで行います。
【←】【→】でメニューバーのカーソルを選択し、【↑】【↓】で設定項目を選択します。設定内容の値は、【＋】【－】または【Enter】でポップメニューを表示して【↑】【↓】で変更します。
設定内容（例：システム時刻の時、分、秒）のカーソル移動は【Tab】または【Enter】で選択します。時刻、日付の値は数字キーで入力できます。
印が付いた設定項目は【Enter】でサブメニューを表示し、【Esc】で元の画面に戻ります。

BIOSセットアップユーティリティを終了する

[030103-11]

チェックBIOSセットアップユーティリティ終了後に電源を切る場合は、以下の手順でBIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切る操作を行ってください。

変更を保存して終了する

【F10】を押す
確認の画面が表示されます。
中止したいときは【Esc】を押してください。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が起動します。

メモメニューバーの「Exit」で「Save Changes and Exit」を選択し、BIOSセットアップユーティリティを終了することもできます。

変更を保存せず終了する

キーボードの【←】【→】でメニューバーの「Exit」を選択する
メニューが表示されます。
キーボードの【↓】で「Discard Changes and Exit」を選択し、【Enter】を押す
「Reset without saving?」と表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値を変更せずにBIOSセットアップユーティリティが終了し、本機が起動します。

工場出荷時の設定値に戻す

[030104-11]

チェックBIOSセットアップユーティリティ終了後に電源を切る場合は、【F10】または「Save Changes and Exit」で、BIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切る操作を行ってください。

設定を工場出荷時の値に戻すときは、次の手順で行ってください。

BIOSセットアップユーティリティを起動する
キーボードの【←】【→】でメニューバーの「Exit」を選択する
メニューが表示されます。
キーボードの【↓】で「OS Optimized Defaults」を選択し、【Enter】を押す
「Enabled」を選択して【Enter】を押す
「Attention!」と表示されます。
既に「Enabled」になっていた場合は「Attention!」が表示されませんので、手順６に進んでください。
「Yes」が選択されていることを確認して【Enter】を押す
【F9】を押す
「Load default configuration now? OS Optimized Defaults Enabled」と表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
工場出荷時の設定値を読み込みます。
【F10】を押す
「Save configuration and reset?」と表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存されて、BIOSセットアップユーティリティが終了し、本機が起動します。

以上で設定は完了です。

「Main」メニュー

[030201-11]

設定項目		設定値	説明
System Summary
	CPU Type	－	CPUタイプを表示します。
	CPU Speed	－	CPU速度を表示します。^※2
	CPU Core Count	－	CPUコア数を表示します。
	Installed Memory	－	搭載されているシステムメモリ容量を表示します。
	Memory Bus Speed	－	メモリバスの速度を表示します。
	Active Video	－	使用しているグラフィックコントローラを表示します。
	Onboard Audio	－	内蔵オーディオコントローラの状態を表示します。
	Onboard Ethernet	－	内蔵LANの状態を表示します。
	CPU Fan	－	CPUの冷却ファンの動作状態を表示します。
	System Fan	－	本体内部を冷却するファンの動作状態を表示します。
	Aux Fan	－	AUXファンの動作状態を表示します。本機では使用しません。
	Aux Fan 2	－	AUXファンの動作状態を表示します。本機では使用しません。
	SATA Drive 1	－	現在マザーボードのSATAインターフェイスに接続されているSATAデバイスを表示します。
	SATA Drive 2	－
	SATA Drive 3	－
System Time & Date
	System Time (HH:MM:SS)	－	現在の時刻を「時:分:秒」（24時間形式）で設定します。
	System Date (MM/DD/YYYY)	－	現在の日付を「月/日/年」（西暦）で設定します。
Machine Type and Model		－	型番を表示します。
System Brand ID		－	システムブランドIDを表示します。
System Serial Number		－	製造番号を表示します。
Asset Tag		－	本項目は使用しません。
System UUID		－	UUID番号を表示します。
Ethernet MAC Address^※1		－	内蔵LANのMACアドレスを表示します。
BIOS Revision Level		－	BIOSのバージョンを表示します。
Boot Block Revision Level		－	BIOSのBoot Blockのバージョンを表示します。
BIOS Date (MM/DD/YYYY)		－	BIOSの作成日を表示します。
Preinstalled OS License		－	Preinstalled OS licenseを表示します。
OA3 License Key ID		－	OA3 license key IDを表示します。
OA2.1 Marker		－	OA2.1 Markerを表示します。
Language		【English】	BIOSセットアップユーティリティで使用する言語を設定します。

※1　「Devices」メニューの「Network Setup」-「Onboard Ethernet Controller」を「Disabled」に設定した場合は値が表示されません。

※2　BIOSセットアップユーティリティ起動時の速度で、OS動作時と異なる値が表示されます。

「Devices」メニュー

[030205-11]

チェック 「Devices」メニューの設定項目を変更する場合は、コンピュータの再起動（※）後にBIOSセットアップユーティリティを起動してください。

※ コンピュータの再起動は、「スタート」ボタンをクリックしてスタートメニューを表示し、

から「再起動」を選択して行ってください。

以下の状態から電源を入れ、BIOSセットアップユーティリティを起動して設定項目を変更すると、変更が正しく反映されない等の問題が発生する場合があります。

休止状態
「高速スタートアップ」機能が有効時のシャットダウン

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Serial Port Setup	－	シリアルポートの設定をします。設定については「Serial Port Setup」をご覧ください。
USB Setup	－	USBポートの設定をします。設定については「USB Setup」をご覧ください。
ATA Drive Setup	－	SATAドライブの設定をします。設定については「ATA Drive Setup」をご覧ください。
Video Setup	－	ビデオの設定をします。設定については「Video Setup」をご覧ください。
Audio Setup	－	オーディオの設定をします。設定については「Audio Setup」をご覧ください。
Network Setup	－	ネットワークの設定をします。設定については「Network Setup」をご覧ください。
PCI Express Configuration	－	PCI Expressスロットの設定をします。設定については「PCI Express Configuration」をご覧ください。

Serial Port Setup

設定項目	設定値	説明
Serial Port1 Address	【3F8/IRQ4】 2F8/IRQ3 3E8/IRQ4 2E8/IRQ3 Disabled	シリアルポートのI/OアドレスとIRQ割り当てを設定します。「Disabled」に設定するとシリアルポートが使用出来なくなります。（I/O制限）。

USB Setup

設定項目		設定値	説明
USB Support		【Enabled】 Disabled	USB機能の有効／無効を設定します（I/O制限）。
USB Legacy Support^※1		【Enabled】 Disabled	USB接続のキーボード、マウスおよびストレージデバイスのレガシーエミュレーションの有効／無効を設定します。
USB Debug Support^※1		Enabled 【Disabled】	USBによるデバッグ機能を設定します。
USB Enumeration Delay^※1		Enabled 【Disabled】	本機に接続したUSB機器が検出できない場合は、「Enabled」に設定してください。検出までの時間が増えますが、USB機器の検出が改善されることがあります。
USB Virtual KBC Support^※1		Enabled 【Disabled】	xHCIホストコントローラ（USB 3.0）をサポートしないOSで、USB機器が動作しない場合は「Enabled」に設定してください。 xHCIドライバのインストール後は「Disabled」に戻ります。
Front USB Ports^※1		【Enabled】 Disabled	本体前面のUSBポートの有効／無効を設定します（I/O制限）。
	USB Port 1^※2	【Enabled】 Disabled	本体前面のUSBポートの有効／無効を個別に設定します。
	USB Port 2^※2	【Enabled】 Disabled	本体前面のUSBポートの有効／無効を個別に設定します。
Rear USB Ports^※1		【Enabled】 Disabled	本体背面のUSBポートの有効／無効を設定します（I/O制限）。
	USB Port 3^※3	【Enabled】 Disabled	本体背面のUSBポートの有効／無効を個別に設定します。
	USB Port 4^※3	【Enabled】 Disabled
	USB Port 5^※3	【Enabled】 Disabled
	USB Port 6^※3	【Enabled】 Disabled

※1　「USB Support」が「Disabled」に設定されている場合は表示されません。

※2　「Front USB Ports」が「Disabled」に設定されている場合は表示されません。

※3　「Rear USB Ports」が「Disabled」に設定されている場合は表示されません。

ATA Drive Setup

設定項目	設定値	説明
SATA Controller	【Enabled】 Disabled	SATA機能の有効／無効を設定します。
SATA Drive 1^※1	【Enabled】 Disabled	ハードディスク（またはSSD）のSATAポートの有効／無効を設定します。「Disabled」に設定するとハードディスクが使用できなくなります。
SATA Drive 2^※1	【Enabled】 Disabled	光学ドライブ用のSATAポートの有効／無効を設定します。「Disabled」に設定すると光学ドライブが使用できなくなります（I/O制限）。
SATA Drive 3^※1	【Enabled】 Disabled	本機では使用しません。
Configure SATA as^※1	【AHCI】	SATAのモードを選択します。この項目の設定は変更しないでください。
Hard Disk Pre-delay^※1	3 Seconds 6 Seconds 9 Seconds 12 Seconds 15 Seconds 21 Seconds 30 Seconds 【Disabled】	電源をオンした時に、ハードディスクが安定して動作するまで時間がかかる場合に設定します。 BIOSによるチェック開始までの待ち時間を設定します。

※1　「SATA Controller」が「Disabled」に設定されている場合は表示されません。

Video Setup

設定項目	設定値	説明
Select Active Video	【Auto】 IGD PEG	使用するグラフィックデバイスを指定します。「Auto」：PEG、IGDの順番でサーチして使用「IGD」：内蔵グラフィックデバイス「PEG」：PCI Expressスロットに取り付けたグラフィックデバイス
Pre-Allocated Memory Size^※1	【32MB】 64MB 128MB 256MB 512MB 1024MB	内蔵グラフィックスのプリアロケーションメモリサイズを設定します。
Total Graphics Memory^※1	128MB 256MB 【Maximum】	内蔵グラフィックデバイスで利用可能なVRAM容量を設定します。 Windows 10ではこの設定は反映されません。
Multi-Monitor Support^※1	Enabled 【Disabled】	PCI Express x16スロットにグラフィックデバイスを取り付けた場合、内蔵グラフィックデバイスと同時に使用するかを設定します。

※1　「Select Active Video」が「IGD」に設定されている場合に表示されます。

Audio Setup

設定項目		設定値	説明
Onboard Audio Controller		【Enabled】 Disabled	オーディオ機能の有効／無効を設定します。

Network Setup

設定項目	設定値	説明
Onboard Ethernet Controller	【Enabled】 Disabled	内蔵LAN機能の有効／無効を設定します。
Boot Agent ^※1	【PXE】 Disabled	ネットワークブート機能の有効／無効を設定します。
PXE IPV4 network stack^※1 ^※2	【Enabled】 Disabled	UEFIブート時のネットワークブート機能（IPV4）の有効／無効を設定します。
PXE IPV6 network stack^※1 ^※2	【Enabled】 Disabled	UEFIブート時のネットワークブート機能（IPV6）の有効／無効を設定します。

※1　「Onboard Ethernet Controller」が「Disabled」に設定されている場合は表示されません。

※2　「Boot Agent」が「Disabled」に設定されている場合は表示されません。

PCI Express Configuration

設定項目	設定値	説明
PCIe 16× Slot Speed	【Auto】 Gen1 Gen2 Gen3	PCI Expressスロットに搭載されたボードのスピードを設定します。
PCIe 1× Slot 1 Speed	【Auto】 Gen1 Gen2
PCIe 1× Slot 2 Speed	【Auto】 Gen1 Gen2

「Advanced」メニュー

[030202-11]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目		設定値	説明
Intel TXT Information^※1		－	Intel^® TXTの情報を表示します。
CPU Setup
	EIST Support	【Enabled】 Disabled	CPUのSpeedStep機能の有効／無効を設定します。工場出荷時設定でお使いください。
	Intel(R) Hyper-Threading Technology^※1	【Enabled】 Disabled	CPUのHyper-Threading機能の有効／無効を設定します。工場出荷時設定でお使いください。
	Core Multi-Processing^※1	【Enabled】 Disabled	CPUのコア数を制限します。「Disabled」に設定すると1コアで動作します。
	Intel(R) Virtualization Technology	Enabled 【Disabled】	Intel^®VT-x機能の有効／無効を設定します。
	C1E Support	【Enabled】 Disabled	CPUの拡張C1機能の有効／無効を設定します。工場出荷設定でお使いください。
	C State Support	C1 C1C3 C1C3C6 C1C3C6C7 【C1C3C6C7C8】	アイドル時のCPUパワーマネージメントステートを設定します。工場出荷設定でお使いください。
	Turbo Mode^※1	【Enabled】 Disabled	CPUのターボブースト機能の有効／無効を設定します。工場出荷設定でお使いください。
	CPU ID	－	CPUのID番号を表示します。
	Microcode Revision (MM/DD/YYYY)	－	CPUのマイクロコードのレビジョンを表示します。

※1　お使いのモデルによっては表示されない場合があります。

「Power」メニュー

[030206-11]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
After Power Loss	Power On Power Off 【Last State】	AC電源（AC100V）が失われた際に、AC電源復帰後の動作を設定します。「Power On」：AC電源が復帰した際に電源がオンになります。「Power Off」：AC電源が復帰しても、電源はオフのままになります。「Last State」：AC電源が失われたときの電源状態になります。
Enhanced Power Saving Mode	Enabled 【Disabled】	本機のEnhanced Power Saving Modeの有効／無効を設定します。「Enabled」に設定すると、電源が切れている状態、および、休止状態においてシステムはより省電力モードになります。なお、「Enabled」に設定した場合は、電源が切れている状態、および、休止状態からはLANからのアクセス（WoL）によって、システムの電源を操作することはできません。
Automatic Power On	－	リモートパワーオン（WoL（Wake on LAN））や日時を指定しての自動電源オンの設定をします。設定については「Automatic Power On」をご覧ください。

Automatic Power On

設定項目		設定値	説明
Wake on LAN		Primary 【Automatic】 Disabled	LANによって電源を操作します。シャットダウンまたは休止状態からWoLを利用する場合は、「Primary」もしくは「Automatic」に設定します。また、LANによって電源オンした時の起動順位を指定します。「Primary」：「Startup」メニューの「Primary Boot Sequence」の順位で起動を試みます。「Automatic」：「Startup」メニューの「Automatic Boot Sequence」の順位で起動を試みます。
Wake from PCI Modem		【Primary】 Automatic Disabled	PCIモデムによって電源を操作します。シャットダウンまたは休止状態から「Wake from PCI modem」を利用する場合は、「Primary」もしくは「Automatic」に設定します。また、PCIモデムによって電源オンした時の起動順位を指定します。「Primary」：「Startup」メニューの「Primary Boot Sequence」の順位で起動を試みます。「Automatic」：「Startup」メニューの「Automatic Boot Sequence」の順位で起動を試みます。
Wake from Serial Port Ring		【Primary】 Automatic Disabled	シリアルポートリングによって電源を操作します。シャットダウンまたは休止状態から「Wake from Serial Port Ring」を利用する場合は、「Primary」もしくは「Automatic」に設定します。また、シリアルポートリングによって電源オンした時の起動順位を指定します。「Primary」：「Startup」メニューの「Primary Boot Sequence」の順位で起動を試みます。「Automatic」：「Startup」メニューの「Automatic Boot Sequence」の順位で起動を試みます。
Wake from PCI Device		【Primary】 Automatic Disabled	PCIデバイスによって電源を操作します。シャットダウンまたは休止状態から「Wake from PCI device」を利用する場合は、「Primary」もしくは「Automatic」に設定します。また、PCIデバイスによって電源オンした時の起動順位を指定します。「Primary」：「Startup」メニューの「Primary Boot Sequence」の順位で起動を試みます。「Automatic」：「Startup」メニューの「Automatic Boot Sequence」の順位で起動を試みます。
Wake Up on Alarm		Single Event Daily Event Weekly Event User Defined 【Disabled】	日付や時間を指定して、本機の電源をオンします。「Single Event」：日と時間を指定する場合に選択します。「Daily Event」：時間のみ指定する場合に選択します。「Weekly Event」：曜日と時間を指定する場合に選択します。「User Defined」：「User Defined Alarm」で任意に設定した曜日と時間を指定する場合に選択します。
	Startup Sequence^※1	【Primary】 Automatic	「Wake Up on Alarm」により電源がオンした場合の起動順序を選択します。
	Alarm Time (HH:MM:SS)^※1	－	電源がオンする時刻を指定します。
	Alarm Date (MM/DD/YYYY)^{※1 ※3 ※4}	－	電源がオンする日付を指定します。
	Alarm Day of Week^{※1 ※2 ※3}	【Sunday】 Monday Tuesday Wednesday Thursday Friday Saturday	電源がオンする曜日を指定します。
User Defined Alarm^※5		－	本機の電源をオンする曜日や時間を任意に指定します。設定については「User Defined Alarm」をご覧ください。

※1　「Wake Up on Alarm」が「Disabled」に設定されている場合は設定できません。

※2　「Wake Up on Alarm」が「Single Event」に設定されている場合は設定できません。

※3　「Wake Up on Alarm」が「Daily Event」に設定されている場合は設定できません。

※4　「Wake Up on Alarm」が「Weekly Event」に設定されている場合は設定できません。

※5　「Wake Up on Alarm」が「User Defined」に設定されている場合のみ設定できます。

User Defined Alarm

設定項目	設定値	説明
Sunday	Enabled 【Disabled】	「Enabled」に設定すると日曜日に本機の電源をオンします。
Monday	Enabled 【Disabled】	「Enabled」に設定すると月曜日に本機の電源をオンします。
Tuesday	Enabled 【Disabled】	「Enabled」に設定すると火曜日に本機の電源をオンします。
Wednesday	Enabled 【Disabled】	「Enabled」に設定すると水曜日に本機の電源をオンします。
Thursday	Enabled 【Disabled】	「Enabled」に設定すると木曜日に本機の電源をオンします。
Friday	Enabled 【Disabled】	「Enabled」に設定すると金曜日に本機の電源をオンします。
Saturday	Enabled 【Disabled】	「Enabled」に設定すると土曜日に本機の電源をオンします。
User Defined Alarm Time(HH:MM:SS)	－	本機の電源をオンする時間を指定します。

「Security」メニュー

[030203-11]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Administrator Password	－	アドミニストレータパスワードの設定状態を表示します。工場出荷時は「Not Installed」です。「Set Administrator Password」でアドミニストレータパスワードを設定した場合、「Installed」が表示されます。
Power-On Password	－	パワーオンパスワードの設定状態を表示します。工場出荷時は「Not Installed」です。「Set Power-On Password」でパワーオンパスワードを設定した場合、「Installed」が表示されます。
Set Administrator Password	（パスワード）	アドミニストレータパスワードの設定、変更を行います。設定した場合、BIOSセットアップユーティリティ起動時にアドミニストレータパスワードの入力が求められます。
Set Power-On Password^※1	（パスワード）	パワーオンパスワードの設定･変更を行います。設定した場合、BIOSセットアップユーティリティ起動時およびシステム起動時にパスワード入力を求められます。
Allow Flashing BIOS to a Previous Version	【Yes】 No	「Yes」に設定すると、古いバージョンへのBIOSアップデートができます。
Require Admin. Pass. when Flashing	Yes 【No】	「Yes」に設定すると、BIOSアップデート時にアドミニストレータパスワードが必要です。
Windows UEFI Firmware Update	【Enabled】 Disabled	「Disabled」に設定すると、UEFIのファームウェアの更新を実行しません。
Require POP on System Boot	【Yes】 No	電源オフおよび休止状態から起動するときに、パスワードの入力を必要とするかどうかを設定します。
Require POP on Restart	Yes 【No】	再起動時にパスワードの入力を必要とするかどうかを設定します。「No」に設定すると、再起動時はパスワードの入力は不要です。
POP Changeable by User^※2	【Yes】 No	パワーオンパスワードの変更権限を設定します。「No」に設定すると、パワーオンパスワードでBIOSセットアップユーティリティを起動した場合、パワーオンパスワードが変更できません。
Require Admin. Pass. for F12 Boot	Yes 【No】	「Yes」に設定すると、【F12】キーで「Startup Device Menu」を表示させる場合に、アドミニストレータパスワードの入力が必要となります。
Hard Disk Password	－	ハードディスク（またはSSD）のパスワードの設定をします。設定については「Hard Disk Password」をご覧ください。
TCG Feature Setup	－	セキュリティチップ機能の設定をします。設定については「TCG Feature Setup」をご覧ください。
System Event Log	－	システムイベントログの確認や消去をします。詳しくは、「System Event Log」をご覧ください。
Secure Boot	－	Secure Boot機能の設定をします。詳しくは、「Secure Boot」をご覧ください。
Network Offline Locker Setup	－	Network Offline Locker機能の設定をします。本項目は変更しないでください。
Chassis Intrusion Detection^※3	Enabled 【Disabled】	本項目は、本機ではサポートしておりません。本項目は変更しないでください。
Configuration Change Detection	Enabled 【Disabled】	「Enabled」に設定すると、機器の構成を変更後、起動時にその変更内容を表示します。変更内容を表示しないようにするには、BIOSセットアップユーティリティで【F10】を押して本機を再起動します。
Password Count Exceeded Error	【Enabled】 Disabled	「Disabled」に設定すると、起動時にアドミニストレータパスワードを一定数間違えた場合、エラーメッセージを表示しません。

※1　「POP Changeable by User」が「Yes」に設定されている時は、パワーオンパスワードで起動した場合でも変更可能です。

※2　アドミニストレータパスワードが設定されている場合に表示されます。

※3　お使いの環境によっては表示されない場合があります。

アドミニストレータパスワード、パワーオンパスワードの設定

「Set Administrator Password」または「Set Power-On Password」にカーソルを合わせて【Enter】を押すと表示される設定画面で設定します。

新しくパスワードを設定する場合は、「Enter New Password」欄に設定するパスワードを入力して【Enter】を押し、「Confirm New Password」欄に確認のために同じパスワードを入力して【Enter】を押してください。パワーオンパスワードを設定した場合、本機の起動時に設定したアドミニストレータパスワードかパワーオンパスワードを入力する必要があります。

設定済みのパスワードを変更する場合は、「Enter Old Password」欄に現在のパスワードを入力して【Enter】を押した後で、新しくパスワードを設定する場合と同様にパスワードを入力してください。パワーオンパスワードは「Enter Old Password」にアドミニストレータパスワードを入力しても変更が可能です。

チェック

パスワードは半角64文字以内で、以下の文字のみ使用することができます。大文字／小文字の区別はありません。
- A～Z、0～9、;
新しいパスワードに何も入力しないで【Enter】を押せば、パスワードが解除されます。
パワーオンパスワードでBIOSセットアップユーティリティを起動した場合、パスワードを解除することはできません。
アドミニストレータパスワード、パワーオンパスワードを設定する場合は、パスワードやパスワードの解除方法を忘れたときのために、事前にこの「「Security」メニュー」および「ストラップスイッチの設定」を印刷しておくことをおすすめします。
無断でパスワードが解除されることを防ぐために、筐体ロック／盗難防止用ロックを使用することをおすすめします。
ご購入元、またはNECに本機の修理を依頼される際は、設定したパスワードは解除、および無効にしておいてください。
パスワードを３度間違えると、入力ができなくなります。一旦電源オフし、正しいパスワードを入力してください。
アドミニストレータパスワードとパワーオンパスワードの両方を設定した状態で、パワーオンパスワードを入力してBIOSセットアップユーティリティを起動した場合、設定可能な項目が制限されます。

参照 NECのお問い合わせ先について
『保証規定＆修理に関するご案内』

Hard Disk Password

チェックハードディスクパスワードの設定を変更する場合は、本機の電源が切れている状態からBIOSセットアップユーティリティを起動し、設定を行ってください。

ハードディスクパスワードの設定を行います。

設定項目		設定値	説明
SATA Drive 1 Password		User User + Master 【Disabled】	SATA Portに接続されたハードディスク（またはSSD）のパスワードを設定します。ハードディスク（またはSSD）のパスワードを設定すると電源オン時にハードディスク（またはSSD）のパスワードの入力が必要になります。「User」を選ぶと１つのパスワードを設定します。「User + Master」を選ぶとユーザパスワードとマスタパスワードの２つのパスワードを設定します。ハードディスク（またはSSD)が接続されていない場合は、設定項目が表示されません。
SATA Drive 2 Password		User User + Master 【Disabled】
Require HDP on System Reboot		Restart+Cold Boot 【Cold Boot Only】 No	起動時や再起動時にハードディスクパスワードの入力を必要とするかどうかを設定します。「No」に設定すると、ハードディスクパスワードの入力を必要としません。
Security Erase HDD Data
	Erase SATA Drive 1 Data	（パスワード）	ハードディスク（またはSSD）のセキュリティ機能でSATA Portに接続されているハードディスク（またはSSD）のデータとパスワードを消去します。実行時にはハードディスクパスワードが求められます。あらかじめハードディスクパスワードを設定しておいてください。ハードディスク（またはSSD）が接続されていない場合は、表示されません。チェック消去したデータを復旧することは出来ませんので、実行時には十分ご注意下さい。
	Erase SATA Drive 2 Data	（パスワード）

ハードディスクパスワードの設定

設定するパスワードの項目（「SATA Drive 1 Password」など）に合わせて【Enter】を押すと表示される設定画面で設定します。
ハードディスクパスワードを設定した場合、Require HDP on System Rebootを「No」以外に設定時のみ、本機の起動時に設定したハードディスクユーザパスワードかハードディスクマスタパスワードを入力する必要があります。

ハードディスクユーザパスワードのみを設定する場合
初めて設定する場合は、パスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押し、次に「User」にカーソルを合わせ【Enter】を押すと、ハードディスクユーザパスワードの設定画面が表示されます。
「Enter New Password」欄にハードディスクユーザパスワードを入力して【Enter】を押し、「Confirm New Password」に確認のために同じパスワードを入力し【Enter】を押すと、ハードディスクパスワードが設定されます。
設定済みハードディスクパスワードを変更する場合は、パスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押します。「Enter Old Password」欄が表示されるので、現在のパスワードを入力し【Enter】を押した後、新しいパスワードを設定する場合と同様に入力してください。
ハードディスクユーザパスワードとハードディスクマスタパスワードを設定する場合
初めて設定する場合は、パスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押し、次に「User + Master」にカーソルを合わせ【Enter】を押します。初めにハードディスクユーザパスワードの設定画面が表示されますので、「Enter New Password」欄にハードディスクユーザパスワードを入力して【Enter】を押し、「Confirm New Password」に確認のために同じパスワードを入力し【Enter】を押します。
次にハードディスクマスタパスワードの設定画面が表示されますので、「Enter New Password」欄にハードディスクマスタパスワードを入力して【Enter】を押し、「Confirm New Password」に確認のために同じパスワードを入力し【Enter】を押すと、ハードディスクパスワードが設定されます。
設定済みハードディスクパスワードを変更する場合は、パスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押すと、変更するパスワードを選択する画面が表示されます。ハードディスクユーザパスワードを変更する場合はカーソルを「User」に合わせ、ハードディスクマスタパスワードを変更する場合はカーソルを「User + Master」に合わせ【Enter】を押します。「Enter Old Password」欄が表示されるので、現在のパスワードを入力し【Enter】を押した後、新しいパスワードを設定する場合と同様に入力してください。
ハードディスクユーザパスワードは「Enter Old Password」にハードディスクマスタパスワードを入力しても変更が可能です。

チェック

パスワードは半角64文字以内で、以下の文字のみ使用することができます。大文字／小文字の区別はありません。
- A～Z、0～9、;
OSからの再起動でBIOSセットアップユーティリティを起動した場合、ハードディスクパスワードの設定／変更ができません。一旦電源オフし、電源オン直後にBIOSセットアップユーティリティを起動して行ってください。
「User」、「User + Master」を変更する場合は、一旦ハードディスクパスワードを解除してください。
パワーオンパスワードでBIOSセットアップユーティリティを起動した場合は、ハードディスクマスタパスワードの変更はできません。
購入元またはNECに本機の修理を依頼される際は、設定したパスワードは解除または無効にしておいてください。
ハードディスクパスワードを忘れてしまった場合、NECに持ち込んでもロックの解除はできません。ハードディスクに保存されているデータは二度と使用できなくなり、ハードディスクも有償で交換することになります。ハードディスクパスワードは忘れないように十分注意してください。
パスワードを３度間違えると、入力ができなくなります。一旦電源オフし、正しいパスワードを入力してください。

ハードディスクパスワードの解除

ハードディスクパスワードを解除するパスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押すと表示される設定画面で行います。

「User」で設定している場合
解除するパスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押し、「Enter Old Password」欄が表示されるので、現在のパスワードを入力し【Enter】を押します。
ハードディスクユーザパスワードの設定画面が表示されますので、「Enter New Password」欄と「Confirm New Password」欄に何も入力しないで【Enter】を押すと、ハードディスクパスワードが解除されます。
「User + Master」で設定している場合
解除するパスワードの項目（「SATA Drive 1 Password」など）にカーソルを合わせ【Enter】を押すと、変更するパスワードを選択する画面が表示されます。「User + Master」に合わせ【Enter】を押すと、「Enter Old Password」欄が表示されるので、現在のハードディスクマスタパスワードを入力し【Enter】を押します。
ハードディスクマスタパスワードの設定画面が表示されますので、「Enter New Password」欄と「Confirm New Password」欄に何も入力しないで【Enter】を押すと、ハードディスクパスワードが解除されます。

チェック

パワーオンパスワードでBIOSセットアップユーティリティを起動した場合、ハードディスクパスワードの解除はできません。
OSからの再起動でBIOSセットアップユーティリティを起動した場合、ハードディスクパスワードの解除はできません。一旦電源オフし、電源オン直後にBIOSセットアップユーティリティを起動して行ってください。

TCG Feature Setup

セキュリティチップ機能の設定をします。

設定項目	設定値	説明
TCG Security Device	【Firmware TPM】 Discrete TPM	TCGセキュリティデバイスの設定をします。本項目は変更しないでください。
Security Chip	【Enabled】 Disabled	セキュリティチップの有効／無効を設定します。
Clear TCG Security Feature^※3	YES 【NO】	「Yes」に設定すると、次回起動時にセキュリティチップを初期化します。

※3　「Security Chip」を「Enabled」に設定した場合に表示されます。

System Event Log

システムイベントログの確認や消去をします。

設定項目	設定値	説明
View System Event Log	－	本項目にカーソルを合わせて【Enter】を押すと、システムのイベントログが表示されます。
Clear System Event Log	－	本項目にカーソルを合わせて【Enter】を押すと、警告メッセージが表示されます。「Yes」を選択して【Enter】を押すと、システムのイベントログが消去されます。

Secure Boot

Secure Boot機能の設定をします。

設定項目	設定値	説明
Secure Boot Status	－	Secure Bootの状態が表示されます。
Secure Boot	【Enabled】 Disabled^※1	Secure Boot機能の有効／無効を設定します。通常は「Enabled」に設定してください。「Startup」メニューの「CSM」を「Enabled」に変更した場合「Disabled」に変わります。
Reset To Setup Mode	－	「Secure Boot Status」が「User Mode」の場合に表示されます。本項目にカーソルを合わせて【Enter】を押すと、インストールされているKeyをクリアし、「Setup Mode」にします。
Restore Factory Keys	－	「Secure Boot Status」が「Setup Mode」の場合に表示されます。本項目にカーソルを合わせて【Enter】を押すと、工場出荷時のKeyがインストールされ、「User Mode」になります。

※1　「Exit」メニューの「OS Optimized Defaults」を「Disabled」に設定すると、【F9】などでロードする設定値が「Disabled」に変わります。

「Startup」メニュー

[030204-11]

チェック USB機器からの起動はサポートしておりません。

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Primary Boot Sequence	－	本機が正常に起動するときに、OSを検索するデバイスの順番を設定します。詳しくは、「Primary Boot Sequence」をご覧ください。
Automatic Boot Sequence	－	「Power」-「Automatic Power On」メニューの「Wake on LAN」で「Automatic」を設定し、リモート（WoL）で本機を起動したときの、OSを検索するデバイスの順番を設定します。詳しくは、「Automatic Boot Sequence」をご覧ください。
Error Boot Sequence	－	本機が起動する際エラーが発生したときに、OSを検索するデバイスの順番を設定します。詳しくは、「Error Boot Sequence」をご覧ください。
CSM	Enabled^※1 【Disabled】	Compatibility Support Module（CSM）を使用するかどうかを設定します。「Enabled」に設定すると、自動的に「Security」メニューの「Secure Boot」が「Disabled」に設定されます。
Boot Mode	Auto^※1 【UEFI Only】 Legacy Only	Boot Modeを設定します。「Auto」の場合は「Boot Priority」の設定に従って動作します。「CSM」を「Disabled」に設定した場合は「UEFI Only」に固定されます。
Boot Priority^※2	UEFI First Legacy First^※1	優先的に起動を試みるBoot Modeを設定します。「Exit」メニューの「OS Optimized Defaults」を「Disabled」に設定した場合、または「CSM」を「Enabled」かつ「Boot Mode」を「Auto」に設定した場合に表示されます。
Boot Up Num-Lock Status	【On】 Off	起動時のNum Lockのオン／オフを設定します。Windowsの起動後は、本項目の設定に関わらず、Windowsの設定が優先されます。
Keyboardless Operation	【Enabled】 Disabled	キーボード未接続時の起動を設定します。「Enabled」に設定すると、キーボードを接続していなくても本機を起動できます。
Startup Device Menu Prompt	【Enabled】 Disabled	【F12】を押して、手動で起動デバイスを選択する機能の有効／無効を設定します。「Disabled」に設定すると起動時に【F12】を押してもStartup Device Menuが表示されません。

※1　「Exit」メニューの「OS Optimized Defaults」を「Disabled」に設定した場合は、【F9】などでロードする設定値が※1の値に変わります。

※2　「Exit」メニューの「OS Optimized Defaults」を「Disabled」に設定した場合に表示されます。

Primary Boot Sequence

設定項目	説明
USB FDD： USB KEY： SATA 1：^※1 SATA 2： SATA 3： Network 1： USB HDD： USB CDROM： Other Device：	本機が正常に起動するときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。 OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。 USB FDD／USB KEY／USB HDD：USB接続のデバイス SATA 1：ハードディスク SATA 2：本機では使用しません。 SATA 3：内蔵光学ドライブ Network 1：ネットワーク上のデバイス USB CDROM：USB接続の光学ドライブ Other Device：そのほかのデバイス
Excluded from boot order：	OSの検索から除外したいデバイスがある場合は、ここに表示されます。 OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

設定項目

説明

USB FDD：
USB KEY：
SATA 1：^※1
SATA 2：
SATA 3：
Network 1：
USB HDD：
USB CDROM：
Other Device：

本機が正常に起動するときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。
デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。
OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。

USB FDD／USB KEY／USB HDD：USB接続のデバイス
SATA 1：ハードディスク
SATA 2：本機では使用しません。
SATA 3：内蔵光学ドライブ
Network 1：ネットワーク上のデバイス
USB CDROM：USB接続の光学ドライブ
Other Device：そのほかのデバイス

Excluded from boot order：

OSの検索から除外したいデバイスがある場合は、ここに表示されます。
OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

※1　【F9】や「Load Optimal Defaults」を実施した時の順位です。Windows 10を再セットアップしたり初めて起動した場合は、OSがSATA 1を１番目に変更する場合があります。

Automatic Boot Sequence

設定項目	説明
Network 1： SATA 1：^※1 SATA 2： SATA 3： Other Device：	「Power」-「Automatic Power On」メニューの「Wake on LAN」で「Automatic」を設定し、リモート（WoL）で本機を起動したときの、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。 OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。 USB FDD／USB KEY／USB HDD：USB接続のデバイス SATA 1：ハードディスク SATA 2：本機では使用しません。 SATA 3：内蔵光学ドライブ Network 1：ネットワーク上のデバイス Other Device：そのほかのデバイス USB CDROM：USB接続の光学ドライブ
Excluded from boot order： USB FDD： USB HDD： USB CDROM： USB KEY：	OSの検索から除外したいデバイスがある場合は、ここに表示されます。 OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

設定項目

説明

Network 1：
SATA 1：^※1
SATA 2：
SATA 3：
Other Device：

「Power」-「Automatic Power On」メニューの「Wake on LAN」で「Automatic」を設定し、リモート（WoL）で本機を起動したときの、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。
デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。
OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。

USB FDD／USB KEY／USB HDD：USB接続のデバイス
SATA 1：ハードディスク
SATA 2：本機では使用しません。
SATA 3：内蔵光学ドライブ
Network 1：ネットワーク上のデバイス
Other Device：そのほかのデバイス
USB CDROM：USB接続の光学ドライブ

Excluded from boot order：
USB FDD：
USB HDD：
USB CDROM：
USB KEY：

OSの検索から除外したいデバイスがある場合は、ここに表示されます。
OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

※1　【F9】や「Load Optimal Defaults」を実施した時の順位です。Windows 10を再セットアップしたり初めて起動した場合は、OSがSATA 1を１番目に変更する場合があります。

Error Boot Sequence

設定項目	説明
Network 1： SATA 1：^※1 SATA 2： SATA 3： Other Device：	本機が起動する際エラーが発生したときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。 OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。 USB FDD／USB KEY／USB HDD：USB接続のデバイス SATA 1：ハードディスク SATA 2：本機では使用しません。 SATA 3：内蔵光学ドライブ Network 1：ネットワーク上のデバイス Other Device：そのほかのデバイス USB CDROM：USB接続の光学ドライブ
Excluded from boot order： USB FDD： USB HDD： USB CDROM： USB KEY：	OSの検索から除外したいデバイスがある場合は、ここに表示されます。 OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

設定項目

説明

Network 1：
SATA 1：^※1
SATA 2：
SATA 3：
Other Device：

本機が起動する際エラーが発生したときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。
デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【+】【-】で変更します。
OSの検索から除外したいデバイスがある場合は、除外したいデバイスにカーソルを合わせて【X】を押します。

USB FDD／USB KEY／USB HDD：USB接続のデバイス
SATA 1：ハードディスク
SATA 2：本機では使用しません。
SATA 3：内蔵光学ドライブ
Network 1：ネットワーク上のデバイス
Other Device：そのほかのデバイス
USB CDROM：USB接続の光学ドライブ

Excluded from boot order：
USB FDD：
USB HDD：
USB CDROM：
USB KEY：

OSの検索から除外したいデバイスがある場合は、ここに表示されます。
OSの検索に追加したいデバイスがある場合は、追加したいデバイスにカーソルを合わせ【X】を押します。

※1　【F9】や「Load Optimal Defaults」を実施した時の順位です。Windows 10を再セットアップしたり初めて起動した場合は、OSがSATA 1を１番目に変更する場合があります。

本機の起動時に、OSを起動するデバイスを手動選択する

本機の起動時に、OSを起動するデバイスを手動選択する場合は、次の手順で行います。

電源を入れ、すぐに【F12】を数回押す
チェック 「Startup Device Menu」が表示されない場合は、いったん本機を再起動して、すぐに【F12】を数回押してください。
【↑】【↓】で起動するデバイスを選択し、【Enter】を押す

メモ「Startup Device Menu」が表示されているときに【Esc】を押すと、「Startup Device Menu」を終了し「Primary Boot Sequence」で設定した起動順位で起動します。

「Exit」メニュー

[030207-11]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
OS Optimized Defaults	【Enabled】 Disabled	使用するOSに最適な設定値を設定します。「Enabled」から変更しないでください。【F9】や「Load Optimal Defaults」で工場出荷設定をロードしても、本設定は保持されます。

ストラップスイッチの設定

[030601-11]

本機では、BIOSセットアップユーティリティを使用してアドミニストレータパスワードとパワーオンパスワードを設定できます。これらのパスワードを忘れてしまった場合、次の方法でパスワードを解除することができます。

パスワードの解除

チェック

パスワード解除の設定をする前に、ピンセットやラジオペンチなど、小さな物をつかむのに適した工具を用意してください。
無断でパスワードが解除されることを防ぐために、筐体ロックに錠を取り付けることをおすすめします。
ストラップスイッチでパスワードの解除をした場合、BIOSが工場出荷時の設定値に初期化されます。パスワード解除前の設定に戻したい場合は、設定内容をメモしておくなどして、パスワード解除後に再度設定をしてください。

本機に接続されているUSB機器をすべて取り外す
ドライブ・ベイを開ける
参照 ドライブ・ベイの開閉方法
『活用ガイド』の「本機の機能」-「本体カバー類の開閉」

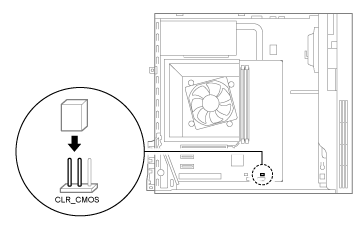

ストラップスイッチのジャンパをピンセットなどを使って上に引き抜き、中央と本体前面側のピンに差し込む
サイドカバーを閉じる
参照 サイドカバーの開閉方法
『活用ガイド』の「本機の機能」-「本体カバー類の開閉」
電源を入れ、ビープ音がピッピと鳴ることを確認する
チェック必ずサイドカバーを取り付けた後、電源を入れてください。
ビープ音を確認後、電源ボタンを4秒以上押し、電源を切る
チェック必ずビープ音を確認してから、電源を切ってください。
サイドカバーを開ける

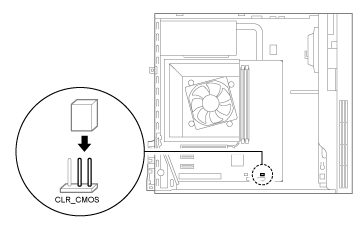

ストラップスイッチのジャンパをピンセットなどを使って上に引き抜き、中央と本体背面側のピンに差し込む
サイドカバーを閉じる
手順1で取り外したUSB機器を取り付ける
電源を入れ、「Error xxxx: Setup data integrity check failure」と表示されたら、【F2】を押す
BIOSセットアップユーティリティが起動します。
BIOSの設定を工場出荷時の設定値に戻す
参照 工場出荷時の設定値に戻す
「システム設定」の「BIOSセットアップユーティリティについて」-「工場出荷時の設定値に戻す」

以上でパスワード解除のストラップスイッチの設定は完了です。

この『システム設定』は タイプML/タイプMA 用です。

対象オペレーティングシステム

対象機種

本マニュアルで使用しているアイコンの意味

本マニュアルで使用しているオペレーティングシステム名の正式名称

本マニュアルで使用している表記の意味

BIOSセットアップユーティリティを起動する

BIOSセットアップユーティリティの基本操作

BIOSセットアップユーティリティを終了する

変更を保存して終了する

変更を保存せず終了する

工場出荷時の設定値に戻す

「Main」メニュー

「Devices」メニュー

「Advanced」メニュー

「Power」メニュー

「Security」メニュー

アドミニストレータパスワード、パワーオンパスワードの設定

ハードディスクパスワードの設定

ハードディスクパスワードの解除

「Startup」メニュー

本機の起動時に、OSを起動するデバイスを手動選択する

「Exit」メニュー

ストラップスイッチの設定

パスワードの解除

この『システム設定』はタイプML/タイプMA 用です。
