CD/DVDドライブ

　CD-R/RW with DVD-ROMモデル／CD-R/RWモデル／CD-ROMモデルのみ

CD/DVDドライブの接続のしかたと取り外し方

モバイルノート（BH、BLシリーズ）で、添付されているCD/DVDドライブや別売のCD-ROMドライブ（PC-VP-SU01）またはCD-R/RWドライブ（PC-VP-BU11）を使用する場合は、以下の手順で本機に接続してください。

接続のしかた

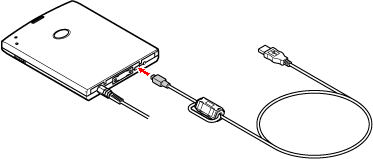

◆CD-R/RWドライブの場合

  1. CD-R/RWドライブ背面のDCコネクタに、CD-R/RWドライブ用ACアダプタのプラグを差し込む



  2. ACアダプタをACコンセントに差し込む
  3. CD-R/RWドライブ背面のコネクタに、CD-R/RWドライブ用ケーブルの小さい方のプラグを取り付ける



  4. CD-R/RWドライブ用ケーブルの大きい方のプラグを本機のUSBコネクタ（）に接続する

    マークのある方を上にして、カチッと音がするまで軽く押し込んでください。

  • USBコネクタに接続するには
    「周辺機器の接続と設定」の「USBコネクタ」

◆CD-ROMドライブの場合

  1. CD-ROMドライブの背面にCD-ROMドライブ用ケーブルの小さい方のプラグを取り付ける
    プラグの左右のツメを押しながら、カチッと音がするまで軽く押し込みます。



  2. CD-ROMドライブ用ケーブルの大きい方のプラグを本機のUSBコネクタ（）に接続する
    マークのある方を上にして、カチッと音がするまで軽く押し込んでください。

  • USBコネクタに接続するには
    「周辺機器の接続と設定」の「USBコネクタ」

ドライブの取り外し方

◆CD-R/RWドライブの場合

CD-R/RWドライブをUSBコネクタから取り外す手順については、「周辺機器の接続と設定」の「USBコネクタ」をご覧ください。
CD-R/RWドライブを本機から取り外したあとは、CD-R/RWドライブ用ACアダプタをACコンセントから取り外してください。

◆CD-ROMドライブの場合

CD-ROMドライブをUSBコネクタから取り外す手順については、「周辺機器の接続と設定」の「USBコネクタ」をご覧ください。

ページの先頭へ▲

各部の名称と役割

◆オールインワンノート（Aシリーズ／Dシリーズ）の場合


オールインワンノート（Aシリーズ）のCD/DVDドライブ

　※このイラストはオールインワンノート（Aシリーズ）のものです。

    イジェクトボタンやアクセスランプ、非常時ディスク取り出し穴の位置や形状は、モデルによってイラストと多少異なることがあります。

◆オールインワンノート（Rシリーズ）の場合


オールインワンノート（Rシリーズ）のCD/DVDドライブ


    イジェクトボタンやアクセスランプ、非常時ディスク取り出し穴の位置や形状は、モデルによってイラストと多少異なることがあります。

◆モバイルノート（VHシリーズ）の場合


モバイルノート（VHシリーズ）のCD-R/RWドライブ


    イジェクトボタンやアクセスランプ、非常時ディスク取り出し穴の位置や形状は、モデルによってイラストと多少異なることがあります。

◆モバイルノート（BH、BLシリーズ）の場合

●CD-R/RWドライブの場合

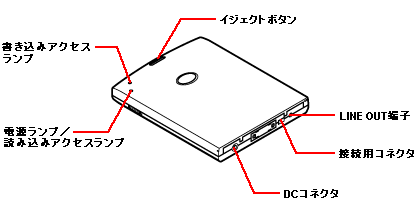

モバイルノート（BH、BLシリーズ）のCD-R/RWドライブ
モバイルノート（BH、BLシリーズ）のCD-R/RWドライブ

電源スイッチ
背面側にスライドすることで、電源のオン／オフを切り替えることができます。

電源ランプ／読み込みアクセスランプ
電源が入ると緑色に点灯します。セットしたディスクにアクセスしている場合に緑色に点滅します。

書き込みアクセスランプ
CD-RやCD-RWなどのディスクに書き込みをしている場合にオレンジ色に点灯します。

イジェクトボタン
イジェクトボタンを押すと、CD-R/RWドライブのフタを開けることができます。電源が入っていない状態では、イジェクトボタンを押してもフタは開きません。

LINE OUT端子
市販のヘッドフォンやアンプ内蔵スピーカを利用するための端子です。

●CD-ROMドライブの場合

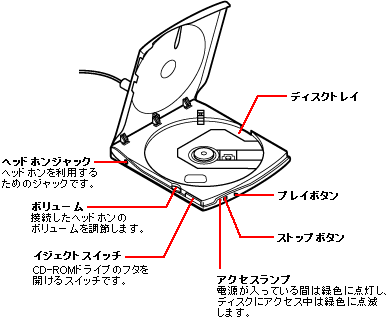

モバイルノート（BH、BLシリーズ）のCD-ROMドライブ

    イジェクトボタンやアクセスランプ、非常時ディスク取り出し穴の位置や形状は、モデルによってイラストと多少異なることがあります。

プレイボタン
CDを再生するボタンです。プレイボタンを押すときの状態によって、機能が異なります。

ストップボタン
一時停止または停止状態にするボタンです。ストップボタンを押すときの状態によって、機能が異なります。

プレイボタン・ストップボタンの同時押し
CDを再生中に、プレイボタンとストップボタンを同時に約1秒以上押すと、再生中のCDが自動的にランダム再生になります。また、ランダム再生中に、プレイボタンとストップボタンを同時に押し続けると、ランダムに次のトラックにジャンプします。


    ランダム再生機能を解除したい場合は、次の操作を行ってください。
    • 停止状態にする
    • CD-ROMドライブのフタを開ける
    • アプリケーションで再生／停止の操作をする

  • 本体のスピーカからCDの音声が出力されない場合は、「サウンド機能」をご覧になり、設定を行ってください。
  • 本機にインストールされているアプリケーションを利用してCDを再生中にCD-ROMドライブのプレイボタンやストップボタンを押しても、有効に動作しない場合があります。また、ランダム再生中にアプリケーションを起動すると、ランダム再生モードが解除されます。
  • 音楽CDを再生するアプリケーションを使用せずにCD-ROMドライブのみで音楽CDを再生する場合は、CD-ROMドライブのプレイボタンやストップボタンを使って操作を行ってください。音楽CDを再生するアプリケーションを使用する場合は、CD-ROMドライブのプレイボタンやストップボタンは使用せず、アプリケーションで操作を行ってください。

ページの先頭へ▲

使用できるディスク

◆再生可能なディスク

音楽CD、ビデオCD、フォトCD、DVD VIDEOディスク※1

◆読み込み可能なディスク

CD-ROM、CD-R、CD-RW、DVD-ROM※1

◆書き込み可能なディスク※2

CD-R、CD-RW

◆書き換え可能なディスク※2

CD-RW

※1：CD-R/RW with DVD-ROMモデルのみ
※2：CD-R/RW with DVD-ROMモデル、CD-R/RWモデルのみ

    DVD VIDEOディスクは、リージョンコード（国別地域番号。日本は2です）によって管理されているため、リージョンコードが2もしくはフリーに設定されているディスクのみ再生することができます。海外で購入したDVD VIDEOディスクについては、特にこの点に注意してください。

ページの先頭へ▲

使用上の注意

非常時のディスクの取り出し方

◆モバイルノート（BH、BLシリーズ）以外の場合

ソフトウェアの暴走など不慮の原因で、CD/DVDドライブのイジェクトボタンを押してもディスクトレイが出てこなくなった場合は、非常時ディスク取り出し穴に太さ1.3 mm程の針金を押し込むと、トレイを手動で引き出すことができます。針金は太めのペーパークリップなどを引き伸ばして代用できます。
    CD/DVDドライブのイジェクトボタンを押してもディスクトレイが出てこない、といった非常時以外は、非常時ディスク取り出し穴を使って取り出さないようにしてください。

◆モバイルノート（BH、BLシリーズ）のCD-R/RWドライブの場合

ソフトウェアの暴走など不慮の原因で、CD-R/RWドライブのイジェクトボタンを押してもフタが開かなくなってしまった場合は、CD-R/RWドライブ底面にある強制オープンレバーを使ってフタを開くことができます。

強制オープンレバー

    CD-R/RWドライブのイジェクトボタンを押してもフタが開かない、といった非常時以外は、強制オープンレバーを使わないようにしてください。

CD-R/RWドライブのレンズ保護シートについて

モバイルノート（BH、BLシリーズ）のCD-R/RWドライブには、購入時にレンズ保護シートが取り付けられています。使用する前にレンズ保護シートを取り外してください。
  1. CD-R/RWドライブのフタを開く
    CD-R/RWドライブの電源が入っている場合は、イジェクトボタンを押してフタを開くことができます。電源が入っていない場合は、強制オープンレバーを使って、CD-R/RWドライブのフタを開きます。

  2. レンズ保護シートを取り外す



  3. CD-R/RWドライブのフタを閉じる

CD-R/RWドライブのモードスイッチについて

モバイルノート（BH、BLシリーズ）に添付のCD-R/RWドライブ、または別売のCD-R/RWドライブユニット（PC-VP-BU11）は、軽度の重心バランスの悪いディスクを使用した場合、自動的にディスクへのアクセス速度を落としてCD-R/RWドライブが振動するのを防ぐ機能を搭載しています。ディスクへのアクセス速度を自動的に変更しないようにするには、CD-R/RWドライブ底面にあるモードスイッチ3をONに設定します。

CD-R/RWドライブのモードスイッチ

    モードスイッチ1、2、4は必ずOFFのまま使用してください。

ページの先頭へ▲

Virtual CD 2を使う（モバイルノート（VHシリーズ／BH、BLシリーズ）のみ）

 Virtual CD 2は、パソコンに仮想CD-ROMドライブを追加して、そのドライブで使用できる仮想CDを作成し、利用するためのアプリケーションです。作成した仮想CD-ROMドライブは、Windows上で通常のCD-ROMドライブを扱うような感覚で利用できます。

    仮想CDとは、CD-ROMや音楽CDの内容をハードディスク上に1つのファイルとしてまとめたもので、Virtual CD 2によって追加された仮想CD-ROMドライブで使用することができます。

    Virtual CD 2は、購入時にはインストールされていません。Virtual CD 2を使用する場合は、添付の「アプリケーションCD-ROM/マニュアルCD-ROM」を使ってインストールしてください。

  • Virtual CD 2のインストールについて
    「添付アプリケーションの概要と追加/削除」の「添付アプリケーション一覧」

  • Virtual CD 2の詳しい使い方について
    「スタート」ボタン→「（すべての）プログラム」→「Virtual CD」→「Virtual CD 2 マニュアル」

    「Virtual CD 2 マニュアル」は、「スタート」ボタン→「（すべての）プログラム」→「Virtual CD」→「Virtual CD 2 マニュアル」をクリックすると表示されるオンラインのマニュアルです。
    「Virtual CD 2 マニュアル」をご覧になるには、Acrobat Readerが必要です。インストールされていない場合は、「添付アプリケーションの概要と追加/削除」の「添付アプリケーション一覧」の「Acrobat Reader」をご覧になり、インストールを行ってください。
