概要

セキュリティチップ ユーティリティでは、電子メールの保護機能や、ファイルとフォルダの暗号化（EFS）機能、Personal Secure Drive（PSD）機能を利用することができます。
セキュリティチップ ユーティリティで保護されたファイルは、認証パスワードがないと開くことはできません。
本機は、本体にハードウェア的にTPM（Trusted Platform Module）と呼ばれるセキュリティチップを実装し、セキュリティチップ内で暗号化や暗号化の解除、鍵の生成をする強固なセキュリティ機能を持っています。
また、セキュリティチップ上に暗号鍵を持つため、ハードディスクを取り外して持ち出されてもデータを読みとられることはありません。

セキュリティチップ ユーティリティをインストールすると、セキュリティチップ ユーティリティで暗号化したファイルを開くときなどに「Infineon Security Platform ユーザー認証」ウィンドウが表示されます。ここでパスワードを入力しなかった場合、暗号化されているファイルなどを開くことはできません。パスワードを入力し、認証されたユーザーだけがアクセスできます。
管理者はユーザーごとにセキュリティポリシーを設定できるので、必要に応じてユーザーのアクセス権限を変更してセキュリティ管理をすることができます。

「Infineon Security Platform ユーザー認証」ウィンドウ

この他にも、本機にはさまざまなセキュリティ機能があります。詳しくは、「セキュリティ商品の紹介／試用」をご覧ください。
チェック
    本機のセキュリティチップ機能は、Windows XP Professionalをお使いの場合のみ、ご利用になることができます。

セキュリティチップ機能を利用する準備

本機のセキュリティチップ機能を利用するには、BIOSセットアップユーティリティでセキュリティチップを有効にする必要があります。
チェック
    BIOSセットアップユーティリティでセキュリティチップ機能を有効にしていない場合、本機にセキュリティチップ ユーティリティをインストールすることはできません。


セキュリティチップを有効にする

セキュリティチップ機能を有効にするには、次の手順でBIOSセットアップユーティリティの設定をしてください。

  1. 本機の電源を入れる
  2. 「NEC」ロゴの画面で【F2】を押す
    BIOSセットアップユーティリティが表示されます。


  3. 「Security」メニューの「Security Chip Configuration」を選択し、【Enter】を押す
  4. 「Security Chip」を「Enabled」にする
    「Security Platform」が表示された場合は、手順5に進んでください。
    「Security Chip」を「Enabled」にしても「Security Platform」が表示されない場合は、手順6に進んでください。


  5. 「Security Platform」を「Enabled」にする
  6. 【F10】を押す
    確認のメッセージが表示されます。


  7. 「Ok」または「Yes」を選択して【Enter】を押す
    設定が保存され、BIOSセットアップユーティリティが終了します。


これでセキュリティチップ機能が有効になりました。
チェック
    本機のセキュリティチップ機能の設定は、「Clear Security Chip」で初期化することができます。 このため、セキュリティチップ機能をご利用になる場合は、第三者にセキュリティチップの設定を初期化されないように、スーパバイザパスワード／ユーザパスワードを設定して、セキュリティを強化することをおすすめします。


スーパバイザパスワード／ユーザパスワードの設定

本機でセキュリティチップ機能をお使いになる場合は、BIOSセットアップユーティリティにスーパバイザパスワード、またはユーザパスワードを設定して管理することをおすすめします。BIOSセットアップユーティリティにパスワードを設定しておくことで、第三者にセキュリティチップ機能を無効にされたり、初期化されることを防ぐことができます。
スーパバイザパスワード／ユーザパスワードの設定をしない場合は「セキュリティチップのセットアップ」をご覧になり、設定を行ってください。

◆スーパバイザパスワードの設定

BIOSセットアップユーティリティ起動時にスーパバイザパスワードの入力が必要になり、使用者を制限することができます。
スーパバイザパスワードでBIOSセットアップユーティリティを起動した場合、全ての設定項目が変更できます。
  1. 本機の電源を入れる
  2. 「NEC」ロゴの画面で【F2】を押す
    BIOSセットアップユーティリティが表示されます。


  3. 「Security」メニューの「Change Supervisor Password」または「Set Supervisor Password」にカーソルをあわせて【Enter】を押す
    パスワード入力欄が表示されます。


  4. パスワードを入力し、【Enter】を押す
  5. 確認のため、もう一度同じパスワードを入力し、【Enter】を押す
  6. 確認のメッセージが表示されるので、【Enter】を押す
  7. 【F10】を押す
  8. 確認のメッセージが表示されるので、「Ok」または「Yes」が選択されていることを確認して【Enter】を押す
    設定が保存され、BIOSセットアップユーティリティが終了します。

これでスーパバイザパスワードの設定は完了です。

◆ユーザパスワードの設定

スーパバイザパスワードと同様、BIOSセットアップユーティリティ起動時にパスワードの入力が必要になり、使用者を制限することができます。
ユーザパスワードでログインした場合は、セキュリティチップ機能に関連する項目が設定できなくなります。
チェック
    ユーザパスワードは、スーパバイザパスワードが設定されているときにだけ、設定することができます。

  1. 本機の電源を入れる
  2. 「NEC」ロゴの画面で【F2】を押す
    BIOSセットアップユーティリティが表示されます。


  3. 「Security」メニューの「Change User Password」または「Set User Password」にカーソルをあわせて【Enter】を押す
    パスワード入力欄が表示されます。


  4. パスワードを入力し、【Enter】を押す
  5. 確認のため、もう一度同じパスワードを入力し、【Enter】を押す
  6. 確認のメッセージが表示されるので、【Enter】を押す
  7. 【F10】を押す
  8. 確認のメッセージが表示されるので、「Ok」または「Yes」が選択されていることを確認して【Enter】を押す
    設定が保存され、BIOSセットアップユーティリティが終了します。

これでユーザパスワードの設定は完了です。


セキュリティチップのセットアップ

本機で、初めてセキュリティチップ機能を利用する場合は、次の手順でセキュリティチップのセットアップをしてください。2回目以降、セキュリティチップ機能を利用する際には、この手順は必要ありません。
チェック
    BIOSセットアップユーティリティで、セキュリティチップを有効にしていない場合、次の手順は実行できません。 「セキュリティチップを有効にする」をご覧になり、セキュリティチップを有効にしてください。

  1. 本機の電源を入れる
  2. CD/DVDドライブに「アプリケーションCD-ROM」をセットする
  3. 「新しいハードウェアの検出ウィザード」ウィンドウが表示されたら「いいえ、今回は接続しません」を選択し、「次へ」ボタンをクリック
  4. 「ソフトウェアを自動的にインストールする」が選択されていることを確認し、「次へ」ボタンをクリック
  5. 「Windows XP / Windows 2003 Server device driver for the Infineon Trusted Platform Module」が選択されていることを確認し、「次へ」ボタンをクリック
  6. 「新しいハードウェアの検索ウィザードの完了」と表示されたら「完了」ボタンをクリック

これでセキュリティチップのセットアップは完了です。



セキュリティチップ ユーティリティのインストール

本機のセキュリティチップ機能を利用するためには、セキュリティチップ ユーティリティのインストールと初期設定が必要になります。
チェック
    BIOSセットアップユーティリティでセキュリティチップ機能を有効にしていない場合、本機にセキュリティチップ ユーティリティをインストールすることはできません。
    「セキュリティチップ機能を利用する準備」をご覧になり、設定してください。


セキュリティチップ ユーティリティのインストール

次の手順で、セキュリティチップ ユーティリティをインストールしてください。

  1. Windowsを起動する
  2. CD/DVDドライブに「アプリケーションCD-ROM」をセットする
  3. 「スタート」ボタン→「ファイル名を指定して実行」をクリック
  4. 「名前」欄に「＜CD/DVDドライブ名＞:\TPM\SETUP.EXE」と入力し、「OK」ボタンをクリック
  5. 「Infineon TPM Professional Package - InstallShield Wizard」ウィンドウが表示されたら「次へ」ボタンをクリック
  6. 「ライセンス契約」と表示されたら「使用許諾契約の全条項に同意します」を選択し、「次へ」ボタンをクリック
  7. 「ユーザ情報」と表示されたら「ユーザ名」と「所属」を入力し、「次へ」ボタンをクリック
  8. 「セットアップタイプ」と表示されたら「すべて」が選択されていることを確認し、「次へ」ボタンをクリック
  9. 「プログラムをインストールする準備ができました」と表示されたら「インストール」ボタンをクリック
  10. 「InstallShield ウィザードを完了しました」と表示されたら「完了」ボタンをクリック
    「READMEファイルの表示」にチェックを付けていると、READMEファイルが表示されます。


  11. 再起動を促すメッセージが表示されたら、CD/DVDドライブから「アプリケーションCD-ROM」を取り出して、「はい」ボタンをクリック
    Windowsが再起動します。



以上でセキュリティチップ ユーティリティのインストールは完了です。



Security Platformの初期化

セキュリティチップ ユーティリティのインストールが完了したら、次の手順でSecurity Platformの初期化を行ってください。
  1. 画面右下の通知領域のセキュリティチップ ユーティリティアイコンを右クリックし、表示されたメニューから「Security Platform の初期化」をクリック
    「Infineon Security Platform 初期化ウィザード」が表示されます。


  2. 「次へ」ボタンをクリック
  3. 「新しく Security Platform を初期化する」を選択し、「次へ」ボタンをクリック
  4. 「Security Platform 所有者を作成します。」と表示されたら、「パスワード」欄と「パスワードの確認入力」欄に所有者パスワードを入力し、「次へ」ボタンをクリック
チェック
    「所有者パスワード」は、Security Platformの復元などの際に必要なパスワードです。パスワードを忘れてしまった場合、Security Platformの設定や、暗号化ファイルの復元などができなくなってしまうので、忘れないように注意してください。

  1. 「Security Platform の機能を選択してください。」と表示されたら、「次へ」ボタンをクリック
    「自動バックアップ」ウィンドウが表示されます。


  2. 「参照」ボタンをクリックし、自動バックアップを行う場所とファイル名を指定して「保存」ボタンをクリック
  3. 「スケジュール」ボタンをクリック
  4. 自動で緊急復元用バックアップ アーカイブを作成するスケジュールを設定し、「OK」ボタンをクリック
  5. 「次へ」ボタンをクリック
    「緊急時復元」ウィンドウが表示されます。


  6. 「新しい復元用トークンを作成する」を選択する
  7. 復元用トークンを保存する場所を変更する場合は「参照」ボタンをクリックし、復元用トークンを保存する場所とファイル名を指定して、「保存」ボタンをクリック
チェック
    復元用トークンは、セキュリティチップが破損した場合など、緊急時のSecurity Platform復元の際に、必要となります。フロッピーディスクやメモリーカードに保存し、紛失しないよう保管してください。
メモ
    「ファイルの場所」には初期値として「マイ ドキュメント」の「Security Platform\SPEmRecToken.xml」が指定されています。

  1. 「パスワード」欄と「パスワードの確認入力」欄に復元用トークンのパスワードを入力する
  2. 「次へ」ボタンをクリック
    「パスワード リセット」ウィンドウが表示されます。


  3. 「新しいトークンを作成する」を選択する
  4. パスワードリセットトークンを保存する場所を変更する場合は「参照」ボタンをクリックし、パスワードリセットトークンを保存する場所とファイル名を指定して、「保存」ボタンをクリック
メモ
    「ファイルの場所」には初期値として「マイ ドキュメント」の「Security Platform\SPPwdResetToken.xml」が指定されています。

  1. 「パスワード」欄と「パスワードの確認入力」欄にパスワードリセットトークンのパスワードを入力する
  2. 「次へ」ボタンをクリック
    「サマリー」ウィンドウが表示されます。


  3. 「次へ」ボタンをクリック
    「ウィザードが正常に終了しました。」と表示されます。


  4. 「自動バックアップを今すぐ起動」にチェックが付いていることを確認する
    チェックが付いていない場合は、チェックを付けてください。

メモ
    バックアップのファイル名は「SPSystemBackup.xml」です。このファイルおよび、同時に作成される「SPSystemBackup」フォルダ内のファイル「SPSystemBackupConfig.xml」、「SPSystemBackupData.xml」は「復元」処理に必要不可欠のファイルです。

  1. Security Platformの初期化終了後に、Security Platform ユーザ 初期化ウィザードを起動する場合は、「Security Platform ユーザ 初期化ウィザードを起動する」にチェックを付ける
  2. 「完了」ボタンをクリック
    Security Platformの初期化終了と同時に自動でバックアップファイルが作成されます。

以上でSecurity Platformの初期化は完了です。
チェック
    Security Platformの初期化の途中でフリーズした場合は、本機の電源を切り、「困ったときのＱ＆Ａ」の「パスワードを忘れてしまった」で、BIOSセットアップユーティリティからセキュリティチップを初期化してから、Security Platformの初期化をやり直してください。

Security Platform ユーザーの初期化

Security Platformの初期化が完了したら、次の手順でSecurity Platform ユーザーの初期化を行ってください。
  1. 画面右下の通知領域のセキュリティチップ ユーティリティ アイコンを右クリックし、表示されたメニューから「Security Platform ユーザーの初期化」をクリック
    「Infineon Security Platform ユーザー初期化ウィザード」が表示されます。


  2. 「次へ」ボタンをクリック
    「基本ユーザー パスワード」ウィンドウが表示されます。


  3. 「パスワード」欄と「パスワードの確認入力」欄に基本ユーザー パスワードを入力し、「次へ」ボタンをクリック
    「基本ユーザー パスワードリセット」ウィンドウが表示されます。


  4. 「緊急時の基本ユーザー パスワードのリセットを有効にする」にチェックが付いていることを確認する
  5. 個人シークレットを保存する場所を変更する場合は「参照」ボタンをクリックし、個人シークレットを保存する場所とファイル名を指定して、「保存」ボタンをクリック
メモ
    「ファイルの場所」には初期値として「マイ ドキュメント」の「Security Platform\SPPwdResetSecret.xml」が指定されています。

  1. 「次へ」ボタンをクリック
    「パスワードと認証」ウィンドウが表示されます。


  2. 「次へ」ボタンをクリック
  3. 「Security Platform の機能を選択してください。」と表示されたら、Security Platformで使用する機能にチェックを付けて、「次へ」ボタンをクリック

    選択できる機能は次の通りです。
参照

  1. 「次へ」ボタンをクリック
    手順8で「電子メールの保護」のみチェックを付けた場合は、手順18に進んでください。


  2. 「暗号化証明書」と表示されたら、「選択」ボタンをクリック
    「Infineon Security Platform 証明書の選択」ウィンドウが表示されます。


  3. リストから使用する証明書を選択し、「選択」ボタンをクリック
チェック
    利用できる証明書がない場合は、「作成」ボタンで自己署名付きの証明書を作成したり、ドメイン内の証明機関へ証明書を要求できます。また、「インポート」ボタンで別のファイルからインポートすることや外部の証明機関へ証明書を要求することもできます。
    証明書は「表示」ボタンで情報を確認できます。
    詳しくは「ヘルプ」ボタンをクリックして表示されるヘルプをご覧ください。

  1. 「次へ」ボタンをクリック
    手順8で「Personal Secure Drive（PSD）によるファイルとフォルダの暗号化」にチェックを付けた場合は、「Infineon Security Platform Personal Secure Drive を設定してください」と表示されます。手順13に進んで設定を行ってください。
    チェックを付けていない場合は、手順16に進んでください。


  2. Personal Secure Driveに割り当てるドライブ文字とドライブラベルを設定する
チェック
    Personal Secure Driveに使用するドライブ文字は、既存のドライブ名と重複しない未使用の文字を選択してください。

  1. Personal Secure Driveをログオン時にロードする場合は、「Personal Secure Drive をログオン時にロードする」にチェックを付けて、「次へ」ボタンをクリック
  2. Personal Secure Driveの容量と保存するドライブを設定して、「次へ」ボタンをクリック
  3. 「設定を確認してください。」と表示されたら、「次へ」ボタンをクリック
  4. 「Infineon Security Platform ユーザー認証」ウィンドウが表示されたら、「基本ユーザー パスワード」欄に基本ユーザー パスワードを入力し、「OK」ボタンをクリック
  5. 「ウィザードが正常に終了しました。」と表示されたら、「完了」ボタンをクリック

以上でSecurity Platform ユーザーの初期化は完了です。
チェック
    Security Platform ユーザーの初期化の途中でフリーズした場合は、本機の電源を切り、「困ったときのＱ＆Ａ」の「パスワードを忘れてしまった」で、BIOSセットアップユーティリティからセキュリティチップを初期化してから、Security Platformの初期化からやり直してください。

セキュリティチップ ユーティリティの使い方

セキュリティチップ ユーティリティを使うと、本機のセキュリティチップ機能で利用できる、ファイルやフォルダの暗号化（EFS）機能や、Personal Secure Drive（PSD）を利用するユーザーの管理や暗号キー、証明書の発行や移行、復元などができます。
ここでは、セキュリティチップ ユーティリティの基本的な使い方について説明します。


セキュリティチップ ユーティリィティの起動

セキュリティチップ ユーティリティは、次の手順で起動できます。


「Infineon Security Platform 設定ツール」ウィンドウ右下の「ヘルプ」ボタンをクリックすると、表示されているタブごとに設定できる機能や、関連した機能について説明しているオンラインヘルプが起動します。
それぞれのタブにあるボタンや機能について詳しくは、オンラインヘルプをご覧ください。

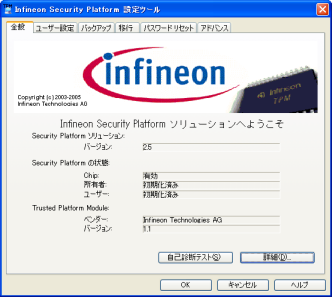

◆「全般」タブ

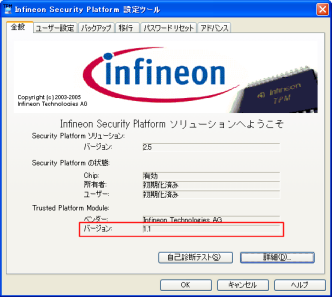

セキュリティチップの状態や、Infineon Security Platform 設定ツールのバージョンや設定内容を確認することができます。

◆「ユーザー設定」タブ

基本ユーザーのパスワード変更や、Security Platformの機能を設定できます。

◆「バックアップ」タブ　

Security Platformで設定した暗号キーや、証明書のバックアップや復元を行うことができます。

◆「移行」タブ

Infineon Security Platform 設定ツールで設定した暗号キーや証明書を、他のセキュリティチップ搭載パソコンでも利用できるように移行や認証をすることができます。
チェック
    暗号キーや証明書の移行ができるのは、Windows XP Professionalをインストールした本機同士のみです。

◆「パスワードリセット」タブ

各ユーザーのパスワードリセットトークンの作成や、パスワードのリセットを行うことができます。

◆「アドバンス」タブ

Infineon Security Platform 設定ツールの所有者パスワードの変更や、各機能の設定の変更ができます。 また、各ユーザーごとのセキュリティポリシーの設定を変更することができます。
利用するユーザーごとにセキュリティポリシーを設定することで、利用可能な機能や設定を制限できます。
チェック
    「アドバンス」タブの項目は、所有者（管理者）以外のユーザーは設定することができません。

◆パスワードのリセット

例として、管理者に「Administrator」、一般ユーザーに「User1」がセットアップされているとします。
  1. 「Administrator」としてログオンする
  2. 「Infineon Security Platform設定ツール」を起動する
  3. 「パスワードリセット」タブを選択し、「基本ユーザーパスワードリセット」-「管理タスク」にある「準備」ボタンをクリック
    「Infineon Security Platformパスワードリセットウィザード」が起動します。

  4. パスワードをリセットするユーザーを選択する
    「User1」を選択します。


  5. 「次へ」ボタンをクリック
  6. 「リセットトークンの場所」欄にファイルを指定し、「パスワード」欄にこのファイルへのパスワードを入力する
  7. 「次へ」ボタンをクリック
    リセット承認コードとチェックサムが表示されます。

  8. リセット承認コードおよびチェックサムをメモする、または「ファイルに保存」ボタンでファイルに保存する
    デフォルト名は「SPPwdResetCode.xml」となります。


  9. 「次へ」ボタンをクリック
  10. 「完了」ボタンをクリック
    ウィザードが終了します。


  11. 「OK」ボタンをクリック
    管理者のタスクを終了します


  12. 「User1」としてログオンする
  13. 「Infineon Security Platform設定ツール」を起動する
  14. 「パスワードリセット」タブを選択し、「基本ユーザーパスワードのリセット」-「ユーザータスク」にある「リセット」ボタンをクリック
    「Infineon Security Platformパスワードリセットウィザード」が起動します


  15. 「個人シークレット」欄にファイルを指定し、「リセット承認コード」に管理者から渡されたコードを直接入力する、または、「ファイルから取得」をクリックして、8で管理者が作成したファイルを指定して入力する
  16. 「次へ」ボタンをクリック
  17. 新しいパスワードを「パスワード」欄と「パスワードの確認入力」欄に入力し、「次へ」ボタンをクリック
    「設定を確認してください」と表示されます。


  18. 「次へ」ボタンをクリック
    基本ユーザーパスワードがリセットされます。


  19. 「完了」ボタンをクリック
    ウィザードが終了します。


  20. 「OK」ボタンをクリック

チェック
    管理者ユーザーのパスワードリセット機能はサポートしておりません。

利用できるセキュリティ機能

本機に搭載されているセキュリティチップとセキュリティチップ ユーティリティでは、次のセキュリティ機能を利用することができます。

電子メールの保護機能

Outlook ExpressやOutlookなどの電子メールソフトで、送受信されるメールを暗号化して保護したり、電子証明書を添付して安全な電子メールのやりとりをする機能です。
電子メールの保護機能について詳しくは、ヘルプをご覧ください。
参照
  • 電子メールの保護機能について
    Infineon Security Platform設定ツールのオンラインヘルプ


ファイルとフォルダの暗号化（EFS）機能

指定したファイルやフォルダを、AESやRSAなどのアルゴリズムを用いた高度な技術で暗号化する機能です。
暗号化したファイルやフォルダは、Infineon Security Platform設定ツールで認証されたユーザー以外は読み書きできなくなるので、第三者にファイルを盗み見られたり、改ざんされることがなく、機密性と安全性が確保されます。

ファイルやフォルダの暗号化は、次の手順で設定できます。
  1. 暗号化したいファイルやフォルダを選択して「ファイル」メニューをクリックし、「プロパティ」をクリック
  2. 「全般」タブをクリックし、「詳細設定」ボタンをクリック
  3. 「内容を暗号化してデータをセキュリティで保護する」にチェックを付ける
    暗号化したファイルやフォルダに暗号化マークが表示されます。

    「属性の詳細」ウィンドウ
チェック
  • FAT32でフォーマットされたドライブでは、ファイルやフォルダの暗号化はできません。

◆暗号化したファイルをロックする

EFS機能を利用してファイルやフォルダを暗号化している場合でも、一度パス ワードを入力して認証を行うと、以後は暗号化したファイルにアクセスが可能に なります。

再度、暗号化したファイルやフォルダをロックするには次の方法があります。


EFSからのログアウトの機能は、本機の再起動やWindowsからのログアウトをせ ず、一時的に別の人に本機を使用させる際に、暗号化したファイルやフォルダへ のアクセスを制限するのに有効です。

EFSからのログアウトは次の手順で行います。
  1. 通知領域のセキュリティチップ ユーティリティ アイコン を右クリックし、表示されたメニューから「暗号化ファイルシステム(EFS)からログアウトする」をクリック



Personal Secure Drive（PSD）機能

Personal Secure Drive（PSD）機能とは、ハードディスクの一部に暗号化された仮想ドライブを作成して重要なデータを保護する機能のことです。ファイルやフォルダをPersonal Secure Driveに保存すると、自動的にデータが暗号化されます。
Personal Secure Driveは、Infineon Security Platform設定ツールで認証されたユーザーが使用する場合、データの暗号化と解除が自動的に行われるので、暗号化や暗号化の解除を意識することなく利用できます。
また、Personal Secure Driveは作成したユーザー以外には、ドライブ自体が見えなくなるため、第三者にアクセスされることがありません。

Personal Secure Drive（PSD）機能は、保護したいファイルやフォルダをPersonal Secure Driveとして設定したドライブに移動、またはコピーすることで、自動的に暗号化され、パスワードを入力していないユーザーからはアクセスできなくなります。

PSDアイコン


チェック
    Infineon Security Platform 設定ツールでPersonal Secure Drive機能を利用する設定にしていない場合は、「Security Platformユーザーの初期化」をご覧になり、Personal Secure Driveの設定を行ってください。


◆Personal Secure Drive のロード

Personal Secure Drive(PSD)をロードする方法は、必要なときにロードする方法とログオン時にロードする方法があります。
次にそれぞれのロード方法を説明します。

必要なときにロードする

次の手順に従って、PSDをロードします。
  1. 通知領域のセキュリティチップ ユーティリティ アイコン を右クリックし、表示されたメニューから「Personal Secure Dirve」→「ロードする」をクリック
    「Infineon Security Platform ユーザー認証」画面が表示されます。


  2. 「基本ユーザーパスワード」欄にパスワードを入力して、「OK」ボタンをクリック
    PSDがロードされます。

ログオン時にロードする
  1. 通知領域のセキュリティチップ ユーティリティ アイコン を右クリックし、表示されたメニューから「Personal Secure Dirve」→「ログオン時にロードする」を選択
    次回ログオン時にPSDがロードされます。
メモ
    ログオンからPSDをロードするまでの手順は次の通りです。
    1. ログオンする
    2. 「Personal Secure Drive」画面が表示された場合は、「OK」ボタンをクリック
      「Infineon Security Platform ユーザー認証」画面が表示されます。


    3. 「基本ユーザーパスワード」欄にパスワードを入力して、「OK」ボタンをクリック
      PSDがロードされます。

セキュリティ機能のバックアップと復元

セキュリティチップやハードディスクが故障した場合に、修理後、セキュリティ機能を故障前の状態に復元するためには、あらかじめ必要なデータ、ファイルのバックアップと情報の確認が必要です。

チェック
  • 復元を行うには、復元作業時に必要なファイルにアクセスできる環境が必要です。
    ハードディスクの故障などにより、復元に必要なファイルを破損、消去した場合や、復元作業時にアクセスできないメディアに保存されている場合は復元は行えませんのでご注意ください。復元に必要なファイルは、フロッピーディスクやUSBメモリなどアクセスが容易な外部メディアに保存しておくことをおすすめします。
  • セキュリティソリューションを使用している場合は、セキュリティソリューションによって手順が異なる場合があります。必ず、セキュリティソリューションのヘルプやマニュアルをご確認ください。
  • セットアップ後に「自動バックアップを今すぐ起動」にチェックが付いていることを確認し、バックアップファイルを作成してください。

    ファイル名：SPSystemBackup.xml

    このファイルおよび、同時に作成される「SPSystemBackup」フォルダ内のファイル「SPSystemBackupConfig.xml」、「SPSystemBackupData.xml」は「復元」処理に必要不可欠のファイルです。


  • アーカイブファイル、バックアップファイルなどに関する注意事項
    セキュリティチップのバックアップを実行することにより、「アーカイブファイル」「バックアップファイル」「復元用トークン」などのファイルが作成されます。これらのファイルは、ハードウェアの故障やハードディスクの故障などが発生した場合にセキュリティチップに格納されているユーザキーや証明書などの復旧に利用します。そのため、これらのファイルを暗号化した場合、緊急時の復元ができなくなりますので、暗号化しないでください。

    なお、バックアップファイルや復元トークンなどのファイルは、バックアップ用のデータですので、サーバやリムーバブルメディアへの保存を強く推奨します。

    下記のファイルの詳細に関しては、セキュリティチップユーティリティのヘルプをご覧ください。

      【自動バックアップファイル】
        ファイル名：SPSystemBackup.xml

      【自動バックアップデータ格納フォルダ】
        フォルダ名：SPSystemBackup
        （自動バックアップファイル（SPSystemBackup.xml）が作成されるフォルダに、サブフォルダとして作成されます）

      【復元用トークン】
        ファイル名：SPEmRecToken.xml

      【パスワードリセットトークン】
        ファイル名：SPPwdResetToken.xml

      【パスワードリセットシークレットファイル】
        ファイル名：SPPwdResetSecret.xml

      【キーと証明書用バックアップ】
        ファイル名：SpBackupArchive.xml

      【PSDバックアップ】
        ファイル名：SpPSDBackup.fsb

参照
  • バックアップと復元について
    Infineon Security Platform設定ツールのオンラインヘルプ
  • セキュリティソリューション使用時のバックアップと復元について
    セキュリティソリューションのマニュアルやヘルプ

通常時及びOS再インストール時の復元手順

チェック
    「復元」処理を行う場合、下記手順でチップクリアを行ってください。
    • BIOS設定画面で「セキュリティ」-「Security Chip Configration」-「Clear Security Chip」の順に選択する
  1. Infineon Security Platform 初期化ウィザードを起動する
  2. 「バックアップアーカイブからSecurity Platformを復元する」を選択する
  3. 「復元するバックアップ データのあるファイルを指定する」に、復元するバックアップファイルとして“SPSystemBackup.xml”を指定して「次へ」ボタンをクリック
  4. 「パスワード」欄、「パスワードの確認入力」欄にパスワードを入力して、「次へ」ボタンをクリック
  5. コンピュータ確認画面になり、コンピュータ名・コンピュータIDがうまっている状態にして「次へ」ボタンをクリック
    「復元してよろしいですか」の確認画面が表示されます。


  6. 「このコンピュータを復元する」を選択する
  7. 以降、トークンの場所やパスワード・ユーザーの選択などの手順に従う。

この作業後「メールの暗号化」「EFS」「PSD」機能の設定は、個別のユーザーによって行われる必要があります。

復元に必要な情報とファイル

セキュリティ機能の復元には、次の情報とファイルが必要になります。

◆セキュリティチップの内容の復元に必要な情報・ファイル


◆ユーザー環境の復元に必要な情報・ファイル



チェック
  • 復元に必要なファイルのうち、Personal Secure DriveのバックアップファイルとOutlook Express 6のデータのバックアップを除くファイルの保存に必要な容量は大きくても数10KB程度です。

  • Personal Secure Driveのバックアップファイルの容量は、Personal Secure Driveに設定した容量により異なります。
  • Outlook Express 6のデータのバックアップは、環境にもよりますが数10MBから数100MBの容量が必要になる場合があります。

復元に必要な情報の確認とファイルのバックアップ

ここでは、セキュリティ機能の復元に必要な情報の確認とファイルのバックアップを行います。

◆設定、作成済みの情報、ファイルの確認

◆Outlook Express 6のデータのバックアップ

Outlook Express 6のデータのバックアップは次のように行います。

セキュリティチップ故障時の復元方法

復元を行う前に、「セキュリティチップ機能を利用する準備」と「セキュリティチップ ユーティリティのインストール」の「セキュリティチップ ユーティリティのインストール」までの手順を行い、セキュリティチップ ユーティリティのインストールを完了させてください。

完了したら「Security Platformの初期化」は行わず、Security Platformの復元を行ってください。

参照
  • Security Platformの復元
    Infineon Security Platform設定ツールのオンラインヘルプ

ハードディスク故障時の復元方法

Windows上にアカウントを作成してください。 Outlook Express 6の環境を復元する場合は、Outlook Express 6の設定を行い、設定完了後バックアップしていたメールデータをOutlook Express 6のメールデータ保管場所に上書きしてください。またエクスポートしていたアドレス帳をインポートしてください。

Windowsのアカウントの設定とOutlook Express 6のデータの上書きが完了したら、「セキュリティチップ機能を利用する準備」と「セキュリティチップ ユーティリティのインストール」の「セキュリティチップ ユーティリティのインストール」までの手順を行い、セキュリティチップ ユーティリティのインストールを完了させてください。

完了したら「Security Platformの初期化」は行わず、Security Platformの復元を行ってください。

参照
  • Security Platformの復元
    Infineon Security Platform設定ツールのオンラインヘルプ

◆Outlook Express 6の環境の復元

ハードディスク故障のために本機を再セットアップした場合、Outlook Express 6の環境を復元するには、再起動後に次の手順を行ってください。
  1. Outlook Express 6を起動する
  2. 「ツール」→「アカウント」をクリックし、「メール」タブをクリック
  3. 復元するアカウントを選択し、「プロパティ」ボタンをクリック
  4. 「セキュリティ」タブをクリックし、「署名の証明書」の「選択」ボタンをクリック
  5. リストから証明書を選択し、「OK」ボタンをクリック
  6. 「暗号化の設定」の「選択」ボタンをクリック
  7. リストから証明書を選択し、「OK」ボタンをクリック
  8. 「OK」ボタンをクリック

これでOutlook Express 6のデータの復元は完了です。

Trusted Platform Moduleのバージョンによる機能差分について

ここではTrusted Platform Moduleのバージョンにより異なる機能について説明しています。
なお、Trusted Platform Moduleのバージョンは、セキュリティチップ ユーティリティの「全般」タブで確認できます。

「Infineon Security Platform 設定ツール」ウィンドウ

セキュリティチップの一時無効化（バージョン1.1の場合のみサポート）

セキュリティチップ ユーティリティから、セキュリティチップを一時的に無効にすることができます。
チェック
    セキュリティチップの一時無効化は、Trusted Platform Moduleのバージョンが1.1の場合のみサポートされています。Trusted Platform Moduleのバージョンが1.2の場合はサポートされていません。

◆セキュリティチップを一時的に無効にする

セキュリティチップを一時的に無効にするには、通知領域のセキュリティチップ ユーティリティ アイコン を右クリックし、表示されたメニューから「次回システムを起動するまで、Security Platform を一時的に無効にする」をクリックします。

通知領域のアイコンがセキュリティチップ ユーティリティ 無効アイコン になり、本機を再起動するまで、セキュリティチップが無効になります。

◆セキュリティチップの一時的無効を解除する

セキュリティチップの一時無効化を解除する場合は、本機を再起動してください。
メモ
    通知領域のセキュリティチップ ユーティリティ 無効アイコン を右クリックし、表示されたメニューから「Security Platform を有効にする」をクリックした場合、再起動の確認メッセージが表示されます。「はい」をクリックして本機を再起動してください。

辞書攻撃防御機能（バージョン1.2の場合のみサポート）

チェック
    辞書攻撃防御機能は、Trusted Platform Moduleのバージョンが1.2の場合のみサポートされています。Trusted Platform Moduleのバージョンが1.1の場合はサポートされていません。

パスワードで保護されたセキュリティを破るために用いられる「辞書攻撃」という手法から、本機を防御するための機能です。

各種パスワードの入力時に、所有者パスワードの場合は3回、ユーザーパスワードの場合は5回、誤ったパスワードを入力すると、一時的にパスワードの入力ができなくなります。
再度、パスワードの入力を行うには、本機の再起動と一定時間の経過が必要です。
なお、再度、パスワードの入力が可能になるまでの時間は、誤入力の回数によって決定され、誤入力の回数が多ければ多いほど、入力可能になるまでの時間も長くなります。
参照
  • 辞書攻撃防御、辞書攻撃防御機能
    Infineon Security Platform設定ツールのオンラインヘルプ

困ったときのQ＆A

Q パスワードを忘れてしまった

A
BIOSセットアップユーティリティでセキュリティチップを初期化してください
Security Platformで設定したパスワードを解除することはできません。
次の手順で、セキュリティチップを初期化してください。
  1. 本機の電源を入れて「NEC」ロゴの画面が表示されたら【F2】を押す
    BIOSセットアップユーティリティが表示されます。


  2. 「Security」メニューで「Security Chip Configuration」を選択し、【Enter】を押す
  3. 「Clear Security Chip」を選択し、【Enter】を押す
    確認のメッセージが表示されます。
    「Yes」「No」の選択肢が表示されない場合は、手順5に進んでください。

チェック
    「Clear Security Chip」が選択できない場合は、次の手順でセキュリティチップ機能を有効にしてください。
    1. 「Security」メニューの「Security Chip Configuration」を選択し、【Enter】を押す
    2. 「Security Chip」を「Enabled」にする
      「Security Platform」が表示された場合は、手順3に進んでください。
      「Security Chip」を「Enabled」にしても「Security Platform」が表示されない場合は、手順4に進んでください。


    3. 「Security Platform」を「Enabled」にする
    4. 【F10】を押す
      確認のメッセージが表示されます。


    5. 「Ok」または「Yes」が選択されていることを確認し、【Enter】を押す
      本機が再起動するので、セキュリティチップの初期化を最初からやり直してください。

  1. 「Yes」が選択されていることを確認し、【Enter】を押す
    確認のメッセージが表示されます。


  2. 「Yes」または「Continue」が選択されていることを確認し、【Enter】を押す
    セキュリティチップが初期化され、本機が再起動します。


これでセキュリティチップが初期化されました。
チェック
  • パスワードやパスワードの解除方法を忘れたときのために、事前にこのマニュアルを印刷しておくことをおすすめします。
  • パスワードを忘れてしまった場合、セキュリティチップ ユーティリティを初期化した後では、暗号化されたファイルやPersonal Secure Driveにアクセスすることができなくなります。パスワードは忘れないように十分注意してください。
Q 「Security Platform サービスとの接続に失敗しました。」と表示される

A
セキュリティチップ機能は有効になっていますか？
本機は、工場出荷時の状態では、セキュリティチップ機能は有効になっていません。
「セキュリティチップ機能を利用する準備」の「セキュリティチップを有効にする」をご覧になり、セキュリティチップ機能が有効になっているか確認してください。


自己診断テストを行ってください
次の手順で、自己診断テストを行って問題点を明確にすることができます。
  1. Security Platform 設定ツールを起動する
  2. 「全般」タブをクリックし、「自己診断テスト」ボタンをクリック


エラーが発見された場合、画面の指示に従って対処してください。
セキュリティチップが破損している可能性があります
自己診断テストで提示された対処方法を行っても問題が解決しない場合は、NECにお問い合わせになり、セキュリティチップを交換してください。
セキュリティチップを交換した後は、Security Platformを初期化して緊急時復元用アーカイブでセキュリティチップ機能を復元してください。
参照
  • NECのお問い合わせ先
    『保証規定＆修理に関するご案内』
  • 緊急時復元機能の管理について
    Infineon Security Platform設定ツールのオンラインヘルプ

その他の注意事項

本機を修理に出す前の準備

本機の故障などの理由で修理に出される場合、必ずBIOSセットアップユーティリティのスーパバイザパスワード、またはユーザパスワードを解除してください。また、修理後にSecurity Platformの設定を復元するために、「所有者パスワード」と「復元用トークン」を紛失しない様に保管してください。
修理後にセキュリティチップ ユーティリティを起動し、「バックアップ」タブでSecurity Platformの設定を復元してください。
チェック
    Security Platformの復元には、「所有者パスワード」と「復元用トークン」が必要になります。

セキュリティチップ ユーティリティの削除（アンインストール）

次の手順で、セキュリティチップ ユーティリティを削除（アンインストール）できます。
チェック
  • セキュリティチップ ユーティリティの削除を実行する前に、セキュリティチップ ユーティリティで暗号化したり、Personal Secure Driveに保存したファイルやフォルダをバックアップしてください 。
    セキュリティチップ ユーティリティで保護されていたデータは、セキュリティチップ ユーティリティを削除した後では、アクセスできなくなります。
  • BIOSセットアップユーティリティで「Security Chip Configuration」メニューの「Security Chip」を「Disabled」に設定したときは、必ずセキュリティチップ ユーティリティを削除（アンインストール）してください。

  1. 「スタート」ボタン→「コンロール パネル」→「プログラムの追加と削除」をクリック
  2. 「プログラムの変更と削除」ボタンをクリック
  3. 「Infineon TPM Professional Package」を選択し、「削除」ボタンをクリック
    「コンピュータから Infineon TPM Professional Packageを削除しますか？」と表示されます。


  4. 「はい」ボタンをクリック
    「Infineon Security Platformのアンインストール」ウィンドウが表示されます。


  5. 「はい」ボタンをクリック
    しばらくすると、Windowsの再起動を促すメッセージが表示されます。


  6. 「はい」ボタンをクリック
    Windowsが再起動します。


セキュリティチップ ユーティリティ削除後、次の手順で本機のセキュリティチップを無効にしてください。

  1. 本機の電源を入れて「NEC」ロゴの画面が表示されたら【F2】を押す
    BIOSセットアップユーティリティが表示されます。


  2. 「Security」メニューの「Security Chip Configuration」を選択し、【Enter】を押す
  3. 「Security Chip」を「Disabled」にする
  4. 【F10】を押す
    確認のメッセージが表示されます。


  5. 「Ok」または「Yes」を選択して【Enter】を押す
    設定が保存され、BIOSセットアップユーティリティが終了します。


これでセキュリティチップ ユーティリティの削除は完了です。
