クレードル

使用上の注意

• 本機をクレードルに接続して使用する場合は、クレードルのDCコネクタにACアダプタを接続してください。接続しない場合、クレードル使用中の本機の充電、およびクレードルのUSBコネクタの使用ができません。
• クレードルのUSBコネクタに接続した機器とデータのやりとりをしている間は、本機をクレードルから取り外さないでください。
• ピークシフト機能実行中は、バッテリの充電は行われません。
• ピークシフト機能によりバッテリで動作中は、クレードルのUSBコネクタは使用できません。


  ピークシフト機能について 「省電力機能」の「ピークシフト機能」

各部の名称

◆クレードル前面／右側面	◆クレードル背面／左側面
接続用コネクタ	USBコネクタ DCコネクタ

クレードルへの取り付け

本機をクレードルに取り付けて使用する場合は、次の手順で行います。

1. クレードル本体にスタンド（透明な部品）を取り付ける
   スタンドのツメとクレードル本体の溝の窪みを合わせて取り付けてください。


   スタンド クレードル本体

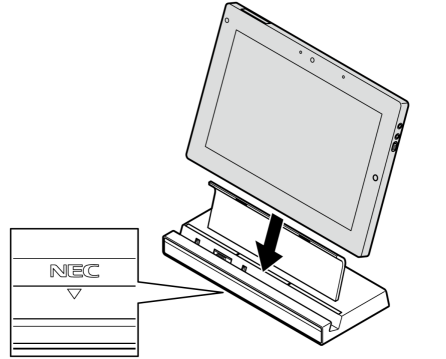

2. クレードルの接続用コネクタを本機の接続用コネクタに差し込むようにして合わせ、本機をクレードルにはめ込む
   本体正面の「NEC」ロゴの「E」の文字と、クレードルの▽マークを合わせるようにして取り付けてください。


3. クレードルのDCコネクタにACアダプタを取り付ける


   DCコネクタ （クレードル側）




クレードルからの取り外し

1. 本体やクレードルに取り付けたUSB機器が使用中でないことを確認する
2. 前後に傾けたりせず、本体をクレードルから取り外す
