バッテリパックの取り付け／取り外し

[2067020503]

  • バッテリスロットの端子部分には絶対に触れないでください。接触不良の原因になります。
  • 電源が入っているときや、スリープ状態にバッテリパックを交換すると、作業中のデータが失われます。電源ランプ（電源ランプ）が点滅しているときには、一度スリープ状態から復帰し、作業中のデータを保存してからWindowsを終了し、本機の電源を切ってください。
  • 特に必要でない限り、バッテリパックの取り付けや取り外しをしないでください。故障の原因になります。

本機で使用できるバッテリパック

本機で使用できるバッテリパックは次の通りです。

バッテリパックの取り付け

  1. 本機を使用中の場合は、本機の電源を切る
  2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
  3. 液晶ディスプレイを閉じて、本体を裏返す

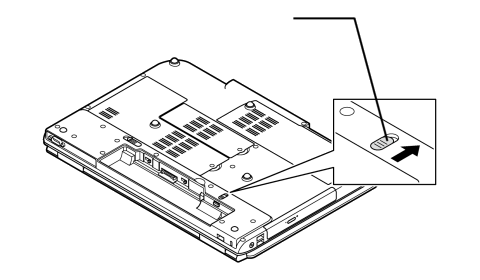

  4. バッテリイジェクトロックを矢印の方向にスライドさせ、ロックを解除した状態にする
    vx307
    バッテリイジェクトロック


  5. バッテリパックの底面のツメを本体のツメにひっかけて、取り付ける
    取り付けるときは、バッテリパックの向きに注意してください。
    vx302
    ツメ
    バッテリパック

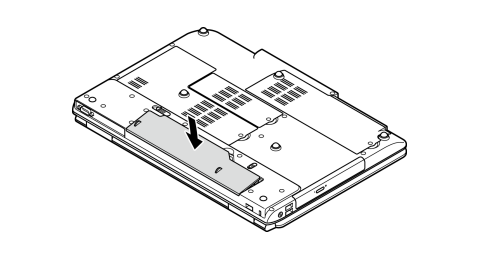

  6. バッテリパックを矢印の方向にゆっくりと押し込み、カチッと音がするまでしっかり取り付ける
    バッテリ04-VX/VL

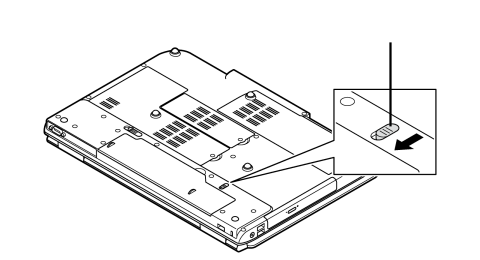

  7. バッテリイジェクトロックを矢印の方向にスライドさせ、バッテリパックをロックする
    バッテリ05-VX/VL
    バッテリイジェクトロック

以上でバッテリパックの取り付けは完了です。

バッテリパックの取り外し

  1. 本機を使用中の場合は、本機の電源を切る
  2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
  3. 液晶ディスプレイを閉じて、本体を裏返す

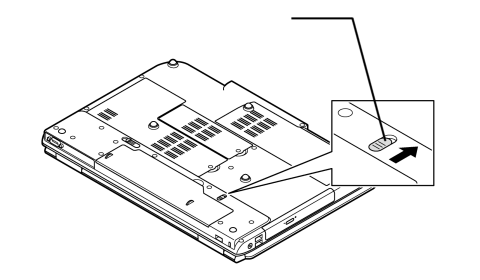

  4. バッテリイジェクトロックを矢印の方向にスライドさせ、ロックを解除する
    バッテリ01-VX/VL
    バッテリイジェクトロック

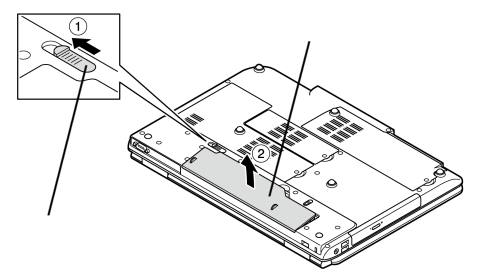

  5. バッテリアンロックを矢印の方向にスライドさせ、バッテリパックを持ち上げて取り外す
    バッテリ02-VX/VL
    バッテリアンロック
    バッテリパック

以上でバッテリパックの取り外しは完了です。
