外付け光学ドライブの取り付け

[2017021608]

接続のしかた

本機で、外付け光学ドライブを選択した場合に添付される光学ドライブをお使いになるには、次の手順で接続してください。


添付される光学ドライブは次の通りです。
  • DVD-ROMドライブ（PC-VP-BU47）（DVD-ROM（外付け、USB接続）選択時）
  • DVDスーパーマルチドライブ（PC-VP-BU46）（DVDスーパーマルチドライブ（外付け、USB接続）選択時）
  1. 光学ドライブ背面に、光学ドライブ用ケーブルの○マークのある方のプラグを接続する
    プラグの向きに注意して、差し込んでください。

    USB光学ドライブ01

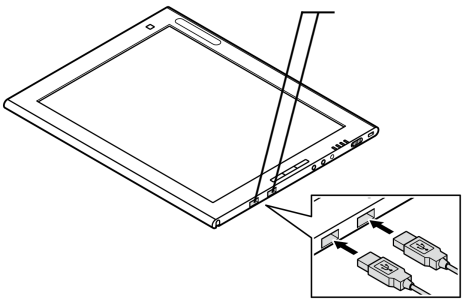

  2. 図のように、光学ドライブ用ケーブルを、本体のUSBコネクタ（H061）、またはクレードルのUSBコネクタに接続する
    プラグの向きに注意して差し込んでください。

    光学ドライブ用ケーブルのプラグは、2つとも、必ず本機のUSBコネクタに接続してください。
    光学ドライブ接続
    USBコネクタ
