メモリの取り付け／取り外し

メモリの取り付け

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリパックを本体から取り外す
   参照 バッテリパックの取り外しについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

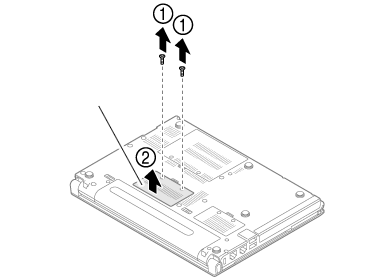

5. 図のネジをプラスドライバーで取り外し、メモリスロットのカバーを取り外す

   メモリスロットのカバー

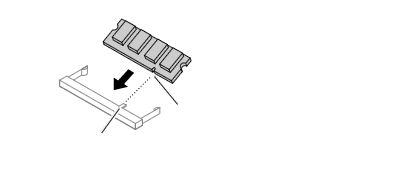

6. メモリの切り欠き部分を本体のコネクタの突起部に合わせ、本体のコネクタに対して約30度の挿入角度で、メモリの端子が当たるまで挿入する
   チェック

   • メモリ上の部品やハンダ付け面には、手を触れないよう注意してください。メモリを手に持つ際は、メモリの両端面を持つようにしてください。
   • メモリの表と裏が逆の場合は、メモリの切り欠きとコネクタの突起部が合わず、挿入することができませんので、よく確認してください。
   • 挿入するときに、固いことがありますが、奥までしっかり押し込んでください。しっかり押し込まずに次の手順を行うと、コネクタを破損するおそれがあります。
   • メモリの基板は薄いため、破損しないよう十分に注意してください。

   切り欠き 突起部

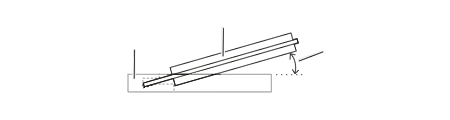

   本体のコネクタ メモリ 約30度 ※横から見たところ

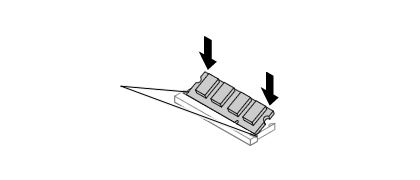

7. カチッと音がする位置までメモリを本体のコネクタに強く倒し込む

   メモリを倒し込むとき、この部分が左右に開き、メモリが固定されると元の位置に戻ります。

   実物と図は多少異なる場合があります。

   チェック

   両方がロックされ、メモリがコネクタに しっかり固定されたことを確認してください。

8. メモリスロットのカバーを元に戻し、外したネジを本体底面に取り付ける
9. バッテリパックとACアダプタを取り付ける
   参照 バッテリパックの取り付けについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

以上でメモリの取り付けは完了です。

メモリの取り外し

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリパックを本体から取り外す
   参照 バッテリパックの取り外しについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」
5. 図のネジをプラスドライバーで取り外し、メモリスロットのカバーを取り外す

   メモリスロットのカバー

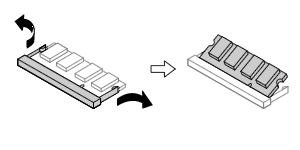

6. コネクタの両端部分を左右に押し広げる

   メモリが図のように起き上がります。




   実物と図は多少異なる場合があります。

   チェック

   • メモリの基板は薄いため、破損しないよう十分に注意してください。
   • メモリ上の部品やハンダ付け面には、手を触れないよう注意してください。引き抜くときは、両端面をつかんで引き抜いてください。
7. そのままメモリを斜めに引き抜く
8. メモリスロットのカバーを元に戻し、外したネジを本体底面に取り付ける
9. バッテリパックとACアダプタを取り付ける
   参照 バッテリパックの取り付けについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

以上でメモリの取り外しは完了です。
