本マニュアルには、本機の機能についての説明、添付またはインストールされているアプリケーションの情報、トラブル発生時などの対応方法を記載したQ&A、アフターケアやサポートに関する情報など、本機を利用する上での情報が記載されています。

本マニュアルは、Windowsの基本的な操作がひと通りでき、アプリケーションなどのヘルプを使って操作方法を理解、解決できることを前提に本機固有の情報を中心に記載されています。
もし、あなたがコンピュータに初めて触れるのであれば、上記の基本事項を関連説明書などでひと通り経験してから、本マニュアルをご利用になることをおすすめします。

本機の仕様、アプリケーションについては、お客様が選択できるようになっているため、各モデルの仕様にあわせてお読みください。
仕様についての詳細は、下記のリンクよりお使いのモデルの「仕様一覧」をご覧ください。

http://121ware.com/e-manual/m/nx/ac/201310/bios/v1/mst/index.html

本マニュアルで使用しているアイコンや記号、アプリケーション名などの正式名称、表記について、下記をご覧ください。

本マニュアルで使用しているアイコンの意味

アイコン	意味
チェック	してはいけないことや、注意していただきたいことを説明しています。よく読んで注意を守ってください。場合によっては、作ったデータの消失、使用しているアプリケーションの破壊、パソコンの破損の可能性があります。
メモ	利用の参考となる補足的な情報をまとめています。
参照	マニュアルの中で関連する情報が書かれているところを示しています。

本マニュアルで使用しているアプリケーション名などの正式名称

本文中の表記	正式名称
Windows、Windows 7	次のいずれかを指します。 Windows® 7 Professional 64ビット with Service Pack 1（SP1）（Windows® 8.1 Proダウングレード） Windows® 7 Professional 32ビット with Service Pack 1（SP1）（Windows® 8.1 Proダウングレード） Windows® 7 Home Premium 32ビット with Service Pack 1（SP1）
Windows 7 Professional	次のいずれかを指します。 Windows® 7 Professional 64ビット with Service Pack 1（SP1）（Windows® 8.1 Proダウングレード） Windows® 7 Professional 32ビット with Service Pack 1（SP1）（Windows® 8.1 Proダウングレード）
Windows 7 Professional 64ビット	Windows® 7 Professional 64ビット with Service Pack 1（SP1）（Windows® 8.1 Proダウングレード）
Windows 7 Professional 32ビット	Windows® 7 Professional 32ビット with Service Pack 1（SP1）（Windows® 8.1 Proダウングレード）
Windows 7 Home Premium 32ビット	Windows® 7 Home Premium 32ビット with Service Pack 1（SP1）
Windows 7 SP1	Windows® 7 Service Pack 1 (SP1)
Internet Explorer、Internet Explorer 10	Internet Explorer 10
Microsoft IME	Microsoft® IME
Windows Media Player	Microsoft® Windows Media® Player 12
Office Personal 2013	Microsoft Office Personal 2013
Office Home and Business 2013	Microsoft Office Home and Business 2013
ウイルスバスター	ウイルスバスター クラウドTM
Adobe Reader	Adobe® Reader® XI
CyberLink PowerDVD	CyberLink PowerDVD
ファイナルパソコンデータ引越し 9 plus for NEC	ファイナルパソコンデータ引越し 9 ™ plus for NEC

本マニュアルで使用している表記の意味

本文中の表記	意味
本機、本体	本マニュアルの対象機種を指します。 特に周辺機器などを含まない対象機種を指す場合、「本体」と表記します。
光学ドライブ	DVDスーパーマルチドライブを指します。
光学ドライブモデル	DVDスーパーマルチドライブが搭載、または添付されているモデルを指します。
DVDスーパーマルチドライブモデル	DVDスーパーマルチドライブが搭載、または添付されているモデルを指します。
無線LANモデル	無線LANが搭載されているモデルを指します。
Office Personal 2013モデル	Office Personal 2013のセットアップ モジュールがあらかじめインストールされているモデルを指します。
Office Home and Business 2013モデル	Office Home and Business 2013のセットアップ モジュールがあらかじめインストールされているモデルを指します。
アプリケーションディスク	Windows 7用の次のいずれかのディスクを指します。 「アプリケーションディスク（64bit）」 「アプリケーションディスク（32bit）」 利用しているOS用のディスクをご使用ください。
CyberLink PowerDVD ディスク	「CyberLink PowerDVD ディスク」または「CyberLink PowerDVD / Roxio Creator LJB ディスク」を指します。
Roxio Creator LJB ディスク	「CyberLink PowerDVD / Roxio Creator LJB ディスク」を指します。
BIOSセットアップユーティリティ	本文中に記載されているBIOSセットアップユーティリティは、画面上では「InsydeH2O Setup Utility」と表示されます。
「スタート」ボタン	Windowsのタスク バーにある を指します。
「スタート」ボタン→「すべてのプログラム」→「アクセサリ」→「メモ帳」	「スタート」ボタンをクリックし、表示されたスタートメニューから「すべてのプログラム」→「アクセサリ」→「メモ帳」を順にクリックする操作を指します。
「スタート」ボタン→「コントロール パネル」	「スタート」ボタンをクリックし、表示されたスタートメニューから「コントロール パネル」をクリックする操作を指します。また、コントロール パネルはカテゴリ表示された状態を指します。
【　】	【　】で囲んである文字はキーボードのキーを指します。 【Ctrl】＋【Y】と表記してある場合、【Ctrl】キーを押したまま【Y】キーを押すことを指します。
『　』	『　』で囲んである文字は、マニュアルの名称を指します。
ECOボタン	本体前面にあるECOボタンを指します。

本マニュアルで使用している画面、記載内容について

• 本マニュアルに記載の図や画面は、モデルによって異なることがあります。
• 本マニュアルに記載の画面は、実際の画面とは多少異なることがあります。

アプリケーションを起動したり、本機を操作したりしているときに「ユーザー アカウント制御」画面が表示されることがあります。

「ユーザー アカウント制御」は、コンピュータウイルスなどの「悪意のあるソフトウェア」によって、本機のシステムに影響を及ぼす可能性のある操作が行われるのを防ぐため、これらの操作がユーザーが意図して行った操作によるものかを確認するためのものです。

「ユーザー アカウント制御」画面が表示された場合は、表示された内容をよく確認し、操作を行ってください。

デバイス マネージャを開く場合は、次の手順で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「システムとセキュリティ」をクリック
3. 「システム」の「デバイス マネージャー」をクリック

   「デバイス マネージャー」が表示されます。

マイクロソフトで確認された問題の説明や解決方法がサポート技術情報として公開されています。
サポート技術情報を参照するには、「マイクロソフト サポート」にアクセスし該当する文書番号を入力して検索してください。

マイクロソフト サポート
http://support.microsoft.com/

輸出に関する注意事項

本製品（ソフトウェアを含む）は日本国内仕様であり、外国の規格等には準拠していません。

本製品を日本国外で使用された場合、当社は一切責任を負いかねます。
また、当社は本製品に関し海外での保守サービスおよび技術サポート等は行っていません。（ただし、海外保証サービス［UltraCareサービス］対象機種については、日本への引取修理サービスを実施致します。）

本製品の輸出（個人による携行を含む）については、外国為替及び外国貿易法に基づいて経済産業省の許可が必要となる場合があります。

必要な許可を取得せずに輸出すると同法により罰せられます。

輸出に際しての許可の要否については、ご購入頂いた販売店または当社営業拠点にお問い合わせください。

Notes on export

This product (including software) is designed under Japanese domestic specifications and does not conform to overseas standards.
NEC^*1 will not be held responsible for any consequences resulting from use of this product outside Japan.
NEC^*1 does not provide maintenance service or technical support for this product outside Japan.（Only some products which are eligible for Ultracare Services can be provided with acceptance service of repair inside Japan.）

Export of this product (including carrying it as personal baggage) may require a permit from the Ministry of Economy, Trade and Industry under an export control law. Export without necessary permit is punishable under the said law.
Customer shall inquire of NEC sales office whether a permit is required for export or not.

*1:NEC Personal Computers, Ltd.

　　*　　　*　　　*

Microsoft、Windows、Aero、Internet Explorer、Windows MediaおよびWindowsのロゴは、米国 Microsoft Corporationの米国およびその他の国における登録商標または商標です。

Windowsの正式名称は、Microsoft Windows Operating Systemです。

インテル、Intel、Celeron、Intel SpeedStep、インテル Coreはアメリカ合衆国およびその他の国におけるインテルコーポレーションまたはその子会社の商標または登録商標です。

Adobe、およびReaderは合衆国およびその他の国におけるAdobe Systems Incorporatedの商標または登録商標です。

HDMI、High-Definition Multimedia Interfaceは、HDMI Licensing LLCの商標または登録商標です。

Wi-Fi、Wi-Fi Alliance、Wi-Fiロゴ、Wi-Fi CERTIFIEDロゴ、Wi-Fi CERTIFIED、WPAおよびWPA2は、Wi-Fi Allianceの商標または登録商標です。

PS/2は、IBM社が所有している商標です。

DeviceProtectorはNECパーソナルコンピュータ株式会社の登録商標です。

WebSAMは日本電気株式会社の登録商標です。

Access Connectionsは、米国とその他の国々のいずれかまたはその両方におけるLenovoの商標です。

ファイナルパソコン引越しおよびファイナルパソコンデータ引越しはAOSテクノロジーズ株式会社の日本における商標です。

PCMoverは、米国における米国 Laplink Software 社の登録商標です。

その他、本マニュアルに記載されている会社名、商品名は各社の商標または登録商標です。

© NEC Personal Computers, Ltd. 2013

NECパーソナルコンピュータ株式会社の許可なく複製・改変などを行うことはできません。

各部の名称

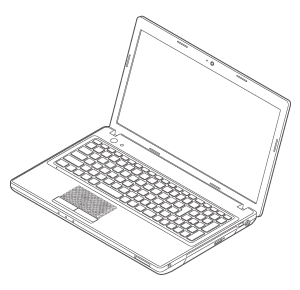

本体前面／右側面

1.液晶ディスプレイ 27.Webカメラ 2.表示ランプ 28.内蔵マイク 26.SDメモリーカードスロット 3.電源スイッチ 22.ECOボタン 4.キーボード 5.NXパッド 8.DCコネクタ 36.ヘッドフォン/ヘッドフォンマイク端子 20.USBコネクタ 17.光学ドライブ

本体背面／左側面

18.HDMIコネクタ 16.バッテリパック 21.USBコネクタ （USB 3.0対応） 9.通風孔 11.外部ディスプレイ コネクタ 7.盗難防止用ロック 12.LANコネクタ

本体底面

6.スピーカ 6.スピーカ 9.通風孔 9.通風孔 9.通風孔 14.バッテリロック 16.バッテリパック 15.バッテリ イジェクトレバー 13.メモリスロット

各部の説明

1.液晶ディスプレイ

本機のディスプレイです。
→「液晶ディスプレイ」

2.表示ランプ

本機の動作状態を表します。
→「表示ランプ」

3.電源スイッチ（）

電源のオン／オフや電源状態の変更などで使用するスイッチです。
→「電源」

6.スピーカ

内蔵のステレオスピーカです。
→「サウンド機能」

7.盗難防止用ロック（）

別売のセキュリティケーブルを取り付けることができます。
→「セキュリティ機能」

8.DCコネクタ（）

添付のACアダプタを接続するための端子です。

9.通風孔

本体内部の熱を逃がすための孔です。

21.USBコネクタ（USB 3.0対応）（左側面：）

USB機器を接続するコネクタです。このUSBコネクタは、USB 3.0、USB 2.0およびUSB 1.1の機器に対応しています。USB 3.0の転送速度を出すためには、USB 3.0対応の機器を接続する必要があります。
→「USBコネクタ」

 電源ランプ

ランプの状態		本機の状態
白	点灯	電源が入っている
	点滅	スリープ状態
消灯		電源が切れている、または休止状態

電源を入れる

電源を入れる際は、次の手順に従って正しく電源を入れてください。

1. 周辺機器の電源を入れる
2. 本機の電源スイッチを押す

電源を切る

電源を切る際は、次の手順に従って正しく電源を切ってください。

1. 作業中のデータを保存してアプリケーションを終了する
2. 「スタート」ボタンをクリック
3. 「シャットダウン」ボタンをクリック

   シャットダウン処理終了後、電源が自動で切れます。

   チェック シャットダウン処理中は、電源スイッチを押さないでください。また、シャットダウン処理中に液晶ディスプレイを閉じると設定によってはスリープ状態または休止状態に移行してしまう場合があります。
4. 電源ランプが消灯し、本機の電源が切れたことを確認したら、周辺機器の電源を切る

本機の電源の状態には次のように「電源が入っている状態」「スリープ状態」「休止状態」「電源が切れている状態」の4つの状態があります。

• 電源が入っている状態
  通常、本機を使用している状態です。

• スリープ状態
  作業中のメモリの状態を保持したまま、ハードディスクやディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、メモリの状態を保持しているので、すぐに作業を再開できます。

  • ハイブリッドスリープ
    スリープ状態に移行する際に、ハードディスクにもメモリの情報をすべて保存するスリープ状態です。ハードディスクにもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でもハードディスクから復帰することができます。
• 休止状態
  メモリの情報をすべてハードディスクに保存してから、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元します。

• 電源が切れている状態
  本機の電源を完全に切った状態です。


電源の状態は、本機の電源ランプで確認することができます。

スリープ状態または休止状態を使用する場合の注意

• 本機が正常に動かなくなったり、正しく復帰できなくなることがありますので、次のような場合は、スリープ状態または休止状態にしないでください。

  • プリンタへ出力中
  • 通信を行うアプリケーションを実行中
  • LANまたは無線LANを使用して、ファイルコピーなどの通信動作中
  • 音声または動画の再生中
  • ハードディスク、DVD、CDなどにアクセス中
  • 「システムのプロパティ」画面を表示中
  • Windowsの起動／終了処理中
  • スリープ状態または休止状態に対応していないUSB機器、コンパクトフラッシュカードなどの周辺機器やアプリケーションを使用中
• ハイブリッドスリープを使用しない設定にしている場合、スリープ状態のときに次のことが起きると、作業中のデータが失われますので、ご注意ください。

  • バッテリのみで使用している状態で、バッテリが切れた
  • バッテリ駆動に十分なバッテリ残量が無いときに、停電やACアダプタが抜けるなどの理由で、バッテリのみで使用している状態になった
  • 電源スイッチを4秒以上押し続けて、強制的に電源を切った
• スリープ状態または休止状態への移行、復帰などの電源状態の変更は、5秒以上の間隔をあけてから行ってください。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ファイルコピーなどの通信動作が終了してからスリープ状態または休止状態にしてください。また、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。ネットワークを使用するアプリケーションを使う場合には、あらかじめ、お使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
• 通信を行うアプリケーションを使用中の場合は、通信を行うアプリケーションを終了させてから、休止状態にしてください。通信状態のまま休止状態にすると、強制的に通信が切断されることがあります。
• バッテリのみで使用する場合は、あらかじめバッテリの残量を確認しておいてください。また、バッテリ残量が少なくなってきた場合の本機の動作について設定しておくこともできます。

  参照バッテリについて
  「バッテリ」の「バッテリの使い方と設定」
• スリープ状態または休止状態への移行中は、各種ディスク、SDメモリーカードなどの各種メモリーカードの入れ替えなどを行わないでください。データが正しく保存されないことがあります。
• スリープ状態または休止状態中に、周辺機器の取り付けや取り外しなどの機器構成の変更を行うと、正常に復帰できなくなることがあります。
• スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を外してください。USB機器を接続した状態ではスリープ状態に移行または復帰できない場合があります。
• スリープ状態時または休止状態時、スリープ状態または休止状態への移行中、スリープ状態または休止状態からの復帰中は、USB機器を抜き差ししないでください。
• 「電源オプション」で各設定を変更する場合は、管理者（Administrator）権限を持つユーザーで行ってください。
• 光学ドライブにディスクをセットしたまま休止状態から復帰すると、正しく復帰できずにディスクから起動してしまうことがあります。休止状態にする場合は、ディスクを取り出してください。
• 光学ドライブにPhoto CDをセットしたままスリープ状態または休止状態にすると、復帰に時間がかかることがあります。
• スリープ状態または休止状態から復帰したときに、プライマリディスプレイとセカンダリディスプレイが逆になったり、外部ディスプレイの設定情報を読み込めない場合があります。外部ディスプレイを再設定してください。
• スリープ状態または休止状態からの復帰を行った場合、本体は復帰しているのに、ディスプレイには何も表示されない状態になることがあります。この場合は、NXパッドを操作するかキーボードのキーを押すことによってディスプレイが正しく表示されます。
• 次のような場合には、復帰が正しく実行されなかったことを表しています。

  • アプリケーションが動作しない
  • スリープ状態または休止状態にする前の内容を復元できない
  • NXパッド、キーボード、電源スイッチを操作しても復帰しない
  このような状態になるアプリケーションを使用しているときは、スリープ状態または休止状態にしないでください。
  電源スイッチを押しても復帰できなかったときは、電源スイッチを4秒以上押し続けてください。電源ランプが消え、電源が強制的に切れます。
  この場合、BIOSセットアップユーティリティの内容が、工場出荷時の状態に戻っていることがあります。必要な場合は再度設定してください。

  参照 BIOSセットアップユーティリティについて
  「システム設定」の「BIOSセットアップユーティリティについて」

作業中のメモリの内容を保持したまま、ハードディスクやディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、内容が保持されているので、すぐに作業を再開できます。

スリープ状態にする

工場出荷時の設定で、電源が入っている状態から手動でスリープ状態にするには、次の方法があります。

「スタート」ボタンからスリープ状態にする

1. 「スタート」ボタンをクリック
2. 「シャットダウン」ボタンの横のをクリックし、表示されたメニューから「スリープ」をクリック

   Windowsが終了し、スリープ状態になります。Windowsの終了処理中は電源スイッチを押さないでください。 本機がスリープ状態になると、電源ランプが点滅します。

液晶ディスプレイを閉じる

電源スイッチを押す

スリープ状態から復帰する

スリープ状態から手動で電源が入っている状態に復帰するためには、次の方法があります。

電源スイッチを押す

USBマウスを操作する

設定を行うことで、USBマウス接続時、USBマウスを操作することでスリープ状態から復帰できます。

ハイブリッドスリープ

スリープ状態に移行する際に、ハードディスクにもメモリの情報をすべて保存するスリープ状態です。ハードディスクにもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でもハードディスクから復帰することができます。

メモリの情報をすべてハードディスクに保存し、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元しますので、本機での作業を長時間中断する場合、消費電力を抑えるのに有効です。

休止状態にする

工場出荷時の設定で、電源が入っている状態から手動で休止状態にするには、次の手順で行います。

1. 「スタート」ボタンをクリック
2. 「シャットダウン」ボタンの横のをクリックし、表示されたメニューから「休止状態」をクリック

   休止状態への移行処理後、電源が自動で切れます。電源スイッチを押さないでください。
   本機が休止状態になると、電源ランプが消灯します。

休止状態から復帰する

休止状態から手動で電源が入っている状態に復帰するには、電源スイッチを押してください。

本機では、次回の起動を高速化するための機能「クイックパワーオン」が使用できます。

使用上の注意

• クイックパワーオンを使用して本機を終了すると、次回の起動を高速化するためログオフしてから休止状態に移行します。クイックパワーオンを使用する場合は、休止状態の使用上の注意もあわせてご覧ください。

  参照 休止状態の使用上の注意について
  「スリープ状態／休止状態使用上の注意」
• メモリやバッテリパックの交換など、電源を切って行う作業のときや、本機の電源を切るように促された場合は、クイックパワーオンを使用せず、通常の手順で本機の電源を切ってください。
• Windows^® Update、またはMicrosoft^® Updateによる更新や、ドライバ、アプリケーションのインストールなどの操作を行った後に、本機の再起動が促された場合は、クイックパワーオンを使用せず、通常の手順で本機を再起動してください。
• 本機の状態、ハードウェアの構成によっては、クイックパワーオンを使用しても、起動が高速化されない場合があります。

クイックパワーオンを使用する

クイックパワーオンを使用し、次回の起動を高速化するには、次の手順で行います。

1. 作業中のデータ、ファイルなどを保存し、アプリケーションを終了する
   チェッククイックパワーオンを実行すると、起動中のアプリケーションは終了されます。
2. 「スタート」ボタン→「クイックパワーオンモード」をクリック
3. 「クイックパワーオンモード 確認メッセージ」画面が表示された場合は、「OK」ボタンをクリック
   メモ

   • 「次回からこのメッセージを表示しない」にチェックを付けると、次回から「クイックパワーオンモード 確認メッセージ」画面は表示されません。
   • 「クイックパワーオンモード 確認メッセージ」画面を再度、表示する場合は、「クイックパワーオンの設定を変更する」をご覧になり、設定を変更してください。
   チェック 何度か画面が切り替わることがありますが、電源ランプが消灯するまで、そのままでお待ちください。また、電源ランプが消灯するまでは、電源スイッチを押さないでください。

これで、次回の起動が高速化されます。
本機を起動する場合は、通常の手順と同様、電源ボタンを押してください。

クイックパワーオンの設定を変更する

「スタート」メニューに「クイックパワーオンモード」を追加する

「スタート」メニューに「クイックパワーオンモード」がない場合は、次の手順で追加できます。

1. 「スタート」ボタン→「すべてのプログラム」→「クイックパワーオンモード」→「スタートメニューに追加」をクリック

   確認画面が表示されます。

2. 「OK」ボタンをクリック

   「スタート」メニューに「クイックパワーオンモード」が追加されます。

クイックパワーオン使用時の確認メッセージを再度表示するように設定する

クイックパワーオンを使用するときに表示される確認メッセージを非表示にした場合、次の手順でメッセージを再度表示するように設定できます。

1. 「スタート」ボタン→「すべてのプログラム」→「クイックパワーオンモード」→「メッセージ再表示」をクリック

   確認画面が表示されます。

2. 「OK」ボタンをクリック

電源の設定は、Windowsの「電源オプション」で行います。
「電源オプション」では、あらかじめ設定されている電源プランから使用するプランを選択するほか、新規のプランを作成することができます。
また、プランごとに電源の状態を変更する操作の設定や、電源の状態が変更されるまでの時間を設定することができます。

電源プランの選択

設定されている電源プランから選択する場合は、次の手順で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 表示されているプランから使用したいプランを選択する

   表示されているプラン以外から選択したい場合は、「追加のプランを表示します」をクリックし、表示されたプランから選択してください。

4. ボタンをクリック

以上で電源プランの選択は完了です。

電源プランの設定の変更

すでに登録されている電源プランの設定を変更する場合は、次の手順で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 設定を変更したいプランの「プラン設定の変更」をクリック
4. 表示された画面で設定を行う

   電源の種類ごとに設定できます。

   項目	説明
   ディスプレイを暗くする	指定した時間、何も入力がない場合、ディスプレイの輝度を下げます。
   ディスプレイの電源を切る	指定した時間、何も入力がない場合、ディスプレイの電源を切ります。
   コンピューターをスリープ状態にする	指定した時間、何も入力がない場合、本機がスリープ状態になります。
   プランの明るさを調整	ディスプレイの輝度を設定します。

   チェック 設定時間を変更したときに、「コンピューターをスリープ状態にする」時間が「ディスプレイの電源を切る」時間よりも短くならないように、設定時間が自動的に変更される場合があります。個別に設定する場合は「詳細な電源設定の変更」をクリックして設定してください。
   メモ

   • 「詳細な電源設定の変更」をクリックすると、電源プランごとに詳細な設定が行えます。
   • 「このプランの既定の設定を復元」を選択すると、設定値が既定の値に戻ります。
5. 「変更の保存」ボタンをクリック

以上で電源プランの設定の変更は完了です。

電源プランの作成

新規の電源プランを作成する場合は、次の手順で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 左のメニューから「電源プランの作成」をクリック
4. 表示される電源プランから作成したいプランに近いプランを選択する
5. 「プラン名」欄に作成する電源プラン名を入力し、「次へ」ボタンをクリック
6. 表示される画面で設定を行う
7. 「作成」ボタンをクリック

以上で電源プランの作成は完了です。
作成した電源プランは、「電源プランの選択」の手順で選択できます。

電源の状態を変更する操作の設定

電源スイッチを押す、液晶ディスプレイを閉じるなどの操作により移行する電源の状態を変更する場合は、次の手順で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「電源ボタンとカバーの設定」欄で、動作を設定する
   • 電源スイッチを押すことで移行する電源の状態を設定する場合
     「電源ボタンを押したときの動作」欄で設定します。
   • 液晶ディスプレイを閉じることで移行する電源の状態を設定する場合
     「カバーを閉じたときの動作」欄で設定します。
   チェック 工場出荷時の設定は次のようになっています。

   • 「電源ボタンを押したときの動作」：「スリープ状態」
   • 「カバーを閉じたときの動作」：「スリープ状態」
4. 「変更の保存」ボタンをクリック

以上で設定は完了です。

タイマ 、LANからのアクセス（WoL）によって、自動的に電源の操作を行うことができます。

タイマ機能（電源オプション）

設定した時間を経過しても、NXパッドやキーボードからの入力やハードディスクへのアクセスなどがない場合、自動的にディスプレイの電源を切ったり、スリープ状態、休止状態にすることができます。
工場出荷時は次のように設定されています。

使用している電源	電源プランの名称	ディスプレイの電源を切る	ハードディスクの電源を切る	スリープ状態にする	休止状態にする
ACアダプタ	標準	約10分	約10分	約25分	なし
バッテリ		約2分	約3分	約5分	約15分

Windowsには、一定時間本機を使用していない場合などに電源の状態を変更し、消費電力を抑えるように設定できる電源管理機能があります。
また、Windowsの電源管理機能に加え、本機には次の省電力機能があります。

• ECOモード機能
  ECOボタンまたはホットキーを押すことで、簡単にECOモード機能のモードを切り替えることができます。
• ピークシフト機能
  設定した時間帯の間、バッテリにより動作し、AC電源の使用を控えることで、電力需要がピークに達する時間帯の電力消費を他の時間帯に移行することができます。

また、お使いのモデルによっては次の機能があります。

• Intel SpeedStep^® テクノロジー
  処理の負荷などによって、CPUの動作性能を切り替える機能です。対応したCPUが搭載されているモデルでのみ利用できます。

本機では、3つの省電力設定から利用シーンにあわせて、最適な設定に切り替えることができます。
工場出荷時の設定では、ECOモード機能で切り替えることのできるモードには次の3つがあり、「標準」が選択された状態になっています。

◆モードの種類

モード	通知領域のアイコンおよび色	説明
高性能	（青）	CPU速度を高速に保ち、時間が経過してもスリープ状態に移行しないモードです。電源プランは「高性能」が割り当てられており、液晶ディスプレイの輝度は56%に設定されています。
標準	（水色）	本機の速度を優先させる設定ですが、操作がない状態で一定の時間が経過した場合、スリープ状態に移行します。 電源プランは「標準」が割り当てられており、液晶ディスプレイの輝度は56%に設定されています。
ECO	（緑）	電力をもっとも節約する設定で、標準よりも早い時間でスリープ状態に移行します。電源プランは「ECO」が割り当てられており、液晶ディスプレイの輝度は10%に設定されています。

モードを切り替える

ECOモード機能の設定

モードの設定の変更

ECOモード機能で切り替える各モードの設定を変更する場合は、次の手順で行います。

1. 「スタート」ボタン→「すべてのプログラム」→「ECOモード設定ツール」→「ECOモード設定ツール」をクリック
2. 表示される画面で設定を行う
   • 電源プラン
     それぞれのモードに割り当てる電源プランを選択します。
   • 「詳細設定」ボタン
     モードごとの電源プランをカスタマイズできます。
     「詳細設定」画面の「初期設定に戻す」ボタンをクリックすることで、各モードの設定を工場出荷時の状態に戻せます。
   • 「初期設定に戻す」ボタン
     3つのモードと電源プランの組み合わせを、工場出荷時の設定に戻します。
3. 「OK」ボタンをクリック

以上で設定は完了です。

自動切替設定

電源プランを自動的に切り替える期間と時間帯の設定ができます。
設定した時間帯に応じて、本機の電源プランを変更し、消費電力を抑えることができます。

1. 「スタート」ボタン→「すべてのプログラム」→「ECOモード設定ツール」→「ECOモード設定ツール」をクリック
2. 「電源モード自動切替の設定」ボタンをクリック

   「ECOモード設定ツール(自動切り替え設定)」画面が表示されます。

3. 自動切替の設定を行う

   設定可能な項目は次の通りです。

   項目		説明
   時間帯によりモード2またはモード3に切り替える		チェックを付けると、時間帯に応じて、電源プランを切り替えます。
   	使用期間	電源プランの自動切り替えを使用する期間の開始日、終了日を設定します。 それぞれの欄のをクリックし、表示されるカレンダーから日付を選択してください。 さらに、各モードに時間帯を設定して電源プランの自動切替を実行します。 設定した時間帯は、使用できる電源プランが制限されます。 をクリックし、開始時刻、終了時刻を設定します。

4. 「OK」ボタンをクリック

以上で設定は完了です。

ホットキーの設定

ECOボタンとは別に、モードの切り替えに使用するホットキーを1つ設定できます。
ホットキーの設定は、次の手順で行います。

1. 「スタート」ボタン→「すべてのプログラム」→「ECOモード設定ツール」→「ECOモード設定ツール」をクリック
2. 「ホットキーの設定」ボタンをクリック
3. 使用するホットキーを選択し、「OK」ボタンをクリック
   メモ

   • ホットキーには、次のキーが設定できます。
     • 【Alt】＋【F1】～【F3】
     • 【Alt】＋【F5】～【F12】
     • 【Ctrl】＋【F1】～【F12】
   • 「初期設定に戻す」ボタンをクリックすると、ホットキーの設定を工場出荷時の状態に戻します。

以上で設定は完了です。

電力需要がピークに達する時間帯の電力消費を、他の時間帯に移行することをピークシフトといいます。
本機は、「ピークシフト設定ツール」で設定を行うことで「ピークシフト機能」を使用できます。

使用上の注意

• ピークシフト機能の実行には、ACアダプタおよびバッテリパックが接続されている必要があります。
• ピークシフト機能の実行には、「バッテリ・リフレッシュ＆診断ツール」がインストールされている必要があります。
• ピークシフト機能実行中に ACアダプタまたはバッテリパックを取り外したり、本機をスリープ状態や、休止状態にする、シャットダウンを行うとピークシフト機能は中断します。
• ピークシフト機能の設定はユーザーごとに設定可能ですが、同時に実行できるピークシフト機能は1つのみです。
  ユーザーの切り替えを使用して複数のユーザーがログオンしている状態で、いずれかのユーザーが設定したピークシフト機能が実行中の場合、他の設定によるピークシフト機能は正常に動作しません。
• ピークシフト機能実行中に「バッテリ・リフレッシュ＆診断ツール」でバッテリのリフレッシュを実行すると、ピークシフト機能が正常に動作しないことがあります。
• 「バッテリ・リフレッシュ＆診断ツール」で、著しい劣化と診断され「警告」と表示されたバッテリは充電できません。ただちに新しいバッテリパックに交換してください。また、劣化したバッテリのままで、ピークシフト機能を使用しないでください。
• テキストやその他の項目の大きさを変更している場合、「ピークシフト設定ツール」の設定項目が表示されない場合があります。その場合は、次の手順でテキストなどの大きさを変更してから、設定を行ってください。
  1. 「スタート」ボタン→「コントロール パネル」をクリック
  2. 「デスクトップのカスタマイズ」をクリック
  3. 「ディスプレイ」の「テキストやその他の項目の大きさの変更」をクリック
  4. 「小 - 100%」を選択し「適用」ボタンをクリック
  5. ログオフを促すメッセージが表示されたら、「今すぐログオフ」ボタンをクリック

     Windowsからログオフします。
     ログオン画面が表示されたら、ログオンしなおしてください。

• 「バッテリ駆動に切り換える」「バッテリへの充電を控える」の時間帯を長時間に設定した場合、バッテリの充電量が不足します。バッテリの充電時間が最低5時間は確保されるように「バッテリ駆動に切り換える」「バッテリへの充電を控える」の時間帯を19時間以上には設定しないようにしてください。
• バッテリへの充電を行わない時間の開始・終了は、本機の運用状況により若干の誤差が発生する場合があります。

ピークシフト機能の設定

ピークシフト設定ツールで、ピークシフト機能に関する各種設定を行うことができます。
ピークシフト機能の設定は、次の手順で行います。

1. 「スタート」ボタン→「すべてのプログラム」→「ピークシフト設定ツール」→「ピークシフト設定ツール」をクリック

   「ピークシフト設定ツール」が表示されます。

2. ピークシフト機能の設定を行う

   設定可能な項目は次の通りです。

   項目		説明
   使用期間		ピークシフト機能を使用する期間の開始日、終了日を設定します。 それぞれの欄のをクリックし、表示されるカレンダーから日付を選択してください。
   バッテリ駆動に切り換える (更にバッテリ充電を控える)		チェックを付けると、時間帯を指定してピークシフト機能を使用します。 「開始」「終了」 をクリックし、開始時刻、終了時刻を設定します。「バッテリへの充電を控える」にチェックを付けている場合、設定可能な時間帯は「バッテリへの充電を控える」で設定している時間帯の範囲内になります。
   	バッテリの残容量が次を切ったら、AC電源駆動に切り換えます。	ピークシフト実施中に、バッテリ駆動からAC電源による駆動に切り換えるバッテリの残容量を10%～100%の間で設定します。 をクリックし、設定を行ってください。
   	バッテリ駆動する開始時間をランダムに分散させる。	チェックを付けると、バッテリ駆動を開始/終了する時間を分散させます。 チェック 終了時間の分散により設定画面で設定した終了時間を越えることがあります。
   バッテリへの充電を控える		チェックを付けると、設定した時間帯はバッテリ充電を行いません。 「開始」「終了」 をクリックし、バッテリへの充電を控える時間帯の開始時刻、終了時刻を設定します。
   ECOモードの設定を起動		ECOモード設定ツールが表示されます。 供給電力不足が予想される時間帯に、本機の電源プランをECOモードに切り替えて、PCの消費電力を抑えるように設定できます。
   設定変更には管理者権限が必要		チェックを付けると、管理者（Administrator）権限を持つユーザーのみが、ピークシフト機能の設定を変更できるようになります。

   参照 ECOモード自動切替設定について
   「ECOモード機能」
3. 「OK」ボタンをクリック

   設定が保存され、「ピークシフト設定ツール」が閉じます。

   メモ 「キャンセル」ボタンをクリックすると、設定を変更しないで「ピークシフト設定ツール」画面を閉じます。

以上でピークシフト機能の設定は完了です。

ピークシフト機能の動作状況は、ピークシフトの実施時間になるとタスク バーの通知領域に表示されるアイコンで確認できます。

通知領域のアイコン	説明
	ピークシフトが実施され、バッテリのみで動作しています。
	バッテリ残量が「ピークシフト停止バッテリ残容量」以下、またはバッテリパックが取り付けられていないなどの理由で、AC電源で動作しています。

Intel SpeedStep^® テクノロジーに対応したCPUが搭載されているモデルでは、電源の種類やCPUの動作負荷によって、動作性能を切り替えることができます。
Intel SpeedStep^® テクノロジーへの対応については、下記のリンクよりお使いのモデルの「仕様一覧」をご覧ください。

http://121ware.com/e-manual/m/nx/ac/201310/bios/v1/mst/index.html

設定を変更する場合は、「電源プランの設定の変更」の手順3で「詳細な電源設定の変更」をクリックし、表示される画面の「プロセッサの電源管理」の各項目で設定を行います。

• 本機に使用しているリチウムイオン電池は、リサイクル可能な貴重な資源です。不要になった二次電池は、廃棄しないでリサイクルにご協力ください。
• バッテリについてはJEITA（一般社団法人 電子情報技術産業協会）の「バッテリ関連Q&A集」（http://home.jeita.or.jp/cgi-bin/page/detail.cgi?n=121&ca=14）もあわせてご覧ください。
• 二次電池をリサイクルとして排出するまでのご注意

  • 電池パックは分解しないでください。
  • 雨など水にぬれないように保管してください。
  • 炎天下に放置しないでください。
• 不要となった二次電池は、回収拠点へお持ちください。詳しくは、NEC環境ホームページ（http://jpn.nec.com/eco/ja/product/recycle/battery/index.html）をご覧ください。


  Li-ion

• バッテリが十分に充電されている場合は、特に必要でない限り、バッテリパックの取り付けや取り外しをしないでください。故障の原因になります。
• ハードディスクなどへの読み書き中にバッテリ残量がなくなり、電源が切れてしまうと、作成中のデータが失われたり、ハードディスクなどのデータが失われたり、壊れたりすることがあります。
• 充電を行う際にはできるだけ満充電するようにしてください。バッテリ残量が少ない場合などに少量の充放電を何度も繰り返して本機を使用すると、バッテリ残量に誤差が生じることがあります。
• バッテリ残量の表示精度を良くするには定期的にバッテリリフレッシュを実行してください。
• 満充電（バッテリを充電してバッテリ充電ランプが消灯した状態）にしても使用できる時間が短くなった場合は、バッテリリフレッシュを行ってください。

  参照 バッテリリフレッシュについて
  「バッテリリフレッシュ」
• 本機を長期間使用しない場合は、バッテリ残量を50％程度にしてバッテリパックを取り外し、涼しいところに保管しておくとバッテリの寿命を長くすることができます。
• バッテリパックを長期保管する場合は、過放電を防止するために、半年に1回くらいの割合で50%程度の充電をしてください。過放電となったバッテリパックは充電ができなくなったり、使用できなくなったりすることがあります。
• バッテリだけで本機を長時間使用する場合は、スリープ状態や休止状態を利用したり、本機の省電力機能を使用してください。

  参照

  • スリープ状態／休止状態について
    「電源」
  • 省電力機能について
    「省電力機能」
• バッテリは、自然放電しています。 本機を長期間使用しない場合でも、2～3か月に一度は充電することをおすすめします。

本機で使用できるバッテリパック

本機で使用できるバッテリパックは次の通りです。

• PC-VP-WP132（バッテリパック（リチウムイオン））

バッテリパックの取り付け

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリロックを矢印の方向にスライドさせ、ロックを解除した状態にする

   バッテリロック

5. バッテリパックを矢印の方向にゆっくりと押し込み、カチッと音がするまでしっかり取り付ける

   取り付けるときは、バッテリパックの向きに注意してください。

   溝 ガイド バッテリパック

6. バッテリロックを矢印の方向にスライドさせ、バッテリパックをロックする

   バッテリロック

以上でバッテリパックの取り付けは完了です。

バッテリパックの取り外し

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリロックを矢印の方向にスライドさせ、ロックを解除する

   バッテリロック

5. バッテリイジェクトレバーを矢印の方向にスライドさせたまま、バッテリパックを矢印の方向にスライドさせ取り外す

   バッテリイジェクトレバー バッテリパック

以上でバッテリパックの取り外しは完了です。

バッテリの充電のしかた

本機にバッテリパックを取り付けてACアダプタをACコンセントに接続すると、自動的にバッテリの充電が始まります。
本機の電源を入れて使用していても充電されます。

バッテリの充電時間については、下記のリンクよりご覧ください。

http://121ware.com/e-manual/m/nx/ac/201310/bios/v1/mst/index.html

充電状態を表示ランプで確認する

バッテリの充電状態を、バッテリ充電ランプで確認することができます。

バッテリ残量の確認

バッテリ残量は次の方法で確認できます。

タスク バーの通知領域で確認する

タスク バーの通知領域のまたはをクリックすると、現在のバッテリ残量と電源プランが表示されます。

バッテリランプで確認する

バッテリランプの状態で、バッテリ残量を確認できます。

バッテリ残量による動作の設定

バッテリ残量が一定の値以下になったときに通知したり、自動的にスリープ状態や休止状態になるように設定できます。

バッテリ残量による動作の設定を変更するには、次の手順で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 設定を変更したい電源プランの「プラン設定の変更」をクリック
4. 「詳細な電源設定の変更」をクリック
5. 「バッテリ」をダブルクリック
6. 「バッテリ」以下に表示される項目で設定を行う

   設定可能な項目は次の通りです。

   項目	説明
   バッテリ切れの操作	バッテリ残量が「バッテリ切れのレベル」以下になったときに行う動作を設定します。
   バッテリ低下のレベル	バッテリ残量がここで設定した値以下になると、「バッテリ低下の操作」を開始します。
   バッテリ切れのレベル	バッテリ残量がここで設定した値以下になると、「バッテリ切れの操作」を開始します。
   バッテリ低下の通知	バッテリ残量が「バッテリ低下のレベル」以下になったときに通知するかどうかを設定します。
   バッテリ低下の操作	バッテリ残量が「バッテリ低下のレベル」以下になったときに行う操作を設定します。
   省電源移行バッテリ レベル	バッテリ残量がここで設定した値以下になると、Windowsが省電源モードで動作するようになります。

7. 「OK」ボタンをクリック

以上で設定の変更は完了です。

バッテリ駆動中にバッテリ残量が少なくなったときは

バッテリ駆動中にバッテリ残量が少なくなった場合は、状況に応じて次の操作を行ってください。

ACコンセントから電源を供給できる場合

ACアダプタを接続して、ACコンセントから電源を供給してください。バッテリの充電が始まります。また、バッテリを充電しながら本機を使用できます。

ACコンセントが使えない場合

本機を休止状態にするか、使用中のアプリケーションを終了して本機の電源を切ってください。

バッテリ残量が少ない状態で、ACコンセントから電源を供給しないまま本機を使用していると、バッテリ残量に応じて電源プランで設定されている動作が実行されます。

バッテリリフレッシュは、一時的に低下したバッテリの性能を回復させるときに行います。次のような場合には、バッテリリフレッシュを実行してください。

• バッテリでの駆動時間が短くなった
• 購入直後やバッテリパック交換直後、また長期間バッテリを使用しなかったため、バッテリの性能が一時的に低下している
• バッテリの残量表示に誤差が生じている

バッテリリフレッシュの実行

「バッテリ・リフレッシュ＆診断ツール」を使用することで、バッテリリフレッシュと性能診断、バッテリリフレッシュと診断の自動実行ができます。

バッテリ・リフレッシュ＆診断ツールの起動

バッテリ・リフレッシュ＆診断ツールの起動は次の手順で行います。

1. 「スタート」ボタン→「すべてのプログラム」→「バッテリ・リフレッシュ＆診断ツール」→「バッテリ・リフレッシュ＆診断ツール」をクリック
2. バッテリリフレッシュや性能診断についての概要を説明する画面が表示された場合は、「次へ」ボタンをクリック

バッテリ・リフレッシュ＆診断ツールや診断結果については、バッテリ・リフレッシュ＆診断ツールを起動し、「ヘルプ」ボタンをクリックすると表示されるヘルプをご覧ください。

バッテリリフレッシュと性能診断を実行する

バッテリリフレッシュと性能診断は、次の手順で行います。

1. 「バッテリ・リフレッシュ＆診断ツール」を起動する
2. 「開始」ボタンをクリック

   確認画面が表示されます。

3. 内容を確認し、「はい」ボタンをクリック

   バッテリリフレッシュが開始されます。
   バッテリリフレッシュ終了後、性能診断が行われます。

バッテリリフレッシュと性能診断を自動実行する

バッテリリフレッシュと性能診断の自動実行は、次の手順で設定します。

1. 「バッテリ・リフレッシュ＆診断ツール」を起動する
2. 「次回開始日時の設定」ボタンをクリック
3. 「次回の実行日時を指定する」を選択し、実行時間を設定する

   必要に応じて以下の項目も設定してください。

   • 「Windows パスワード」
     Windowsのログオンパスワードを設定している場合は、この欄にパスワードを入力する

   • 「終了後、自動的にスリープ状態にする」
     自動実行終了後、本機をスリープ状態にする場合にはチェックを付ける
   チェック 管理者（Administrator）権限を持たないユーザーで設定を行っている場合、「Windows パスワード」欄は表示されません。
4. 「OK」ボタンをクリック

以上でバッテリリフレッシュと性能診断の自動実行の設定は完了です。

バッテリパックの充電モードを設定する

バッテリパックの充電モードを設定できます。

1. 「バッテリ・リフレッシュ＆診断ツール」を起動する
2. 「充電モードの設定」ボタンをクリック
3. 設定するモードを選択する

   設定可能なモードは次のとおりです。

   モード	説明
   フル充電モード	100%まで充電する通常のモードです。
   8割充電モード	充電を80%までにすることで、バッテリパックの劣化を抑えるモードです。
   5割充電モード	50%まで充電します。バッテリパックを取り外して保管する場合に使用します。

4. 「OK」ボタンをクリック

以上で充電モードの設定は完了です。

バッテリ・リフレッシュ＆診断ツールのアンインストール

バッテリ・リフレッシュ＆診断ツールのアンインストールは、次の手順で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「プログラム」の「プログラムのアンインストール」をクリック
3. 「バッテリ・リフレッシュ＆診断ツール」を選択し、「アンインストール」をクリック
4. 「バッテリ・リフレッシュ＆診断ツール をアンインストールしますか？」と表示された場合は、「はい」ボタンをクリック

以上でバッテリ・リフレッシュ＆診断ツールのアンインストールは完了です。

バッテリ・リフレッシュ＆診断ツールの再インストール

アンインストールした「バッテリ・リフレッシュ＆診断ツール」を再インストールする場合は、次の手順で行います。

1. 光学ドライブに「アプリケーションディスク」をセットする
2. 「スタート」ボタン→「すべてのプログラム」→「アクセサリ」→「ファイル名を指定して実行」をクリック
3. 「名前」に次のように入力し、「OK」ボタンをクリック

   D:\NECBATT\Setup.exe

   メモ 光学ドライブがDドライブ以外の場合は、先頭の「D」を、お使いの光学ドライブのドライブ文字に置き換えて入力してください。
4. 「バッテリ・リフレッシュ＆診断ツール セットアップ ウィザードへようこそ」と表示されたら、「次へ」ボタンをクリック
5. 「バッテリ・リフレッシュ＆診断ツールファイル使用中」画面が表示された場合は、「NEC Battery Refresh Utility-Scheduler（Process Id: XXXX）」をクリックし、「継続」ボタンをクリック
6. 「インストールが完了しました。」画面が表示されたら、「閉じる」ボタンをクリック
7. 再起動を促すメッセージが表示された場合は、光学ドライブから「アプリケーションディスク」を取り出し、「はい」ボタンをクリック

   Windowsが自動的に再起動します。

   チェック メッセージが表示されない場合は、光学ドライブから「アプリケーションディスク」を取り出し、Windowsを再起動してください。

以上でバッテリ・リフレッシュ＆診断ツールの再インストールは完了です。

（1） （2） （27） （5） （6） （23） （28） （24） （9） （25） （7） （3） （13） （8） （18） （10） （11） （12） （14） （15） （16） （17） （20） （21） （22） （11） （19）

番号	マニュアルでの表記	名称
（1）	【Esc】	エスケープキー
（2）	【F1】～【F12】	ファンクションキー
（3）	【Num Lock】	ニューメリックロックキー
（5）	【Insert】	インサートキー
（6）	【Delete】	デリートキー
（7）	【Back Space】	バックスペースキー
（8）	【Enter】	エンターキー（リターンキー）
（9）	【Shift】	シフトキー
（10）	【↑】【↓】【→】【←】	カーソルキー
（11）	【Ctrl】	コントロールキー
（12）	【】	アプリケーションキー
（13）	【Alt】	オルトキー
（14）	【カタカナ ひらがな】	かなキー
（15）	【変換】	変換キー
（16）	スペースキー	スペースキー
（17）	【無変換】	無変換キー
（18）	【】	Windowsキー
（19）	【Fn】	エフエヌキー
（20）	【Caps Lock】	キャップスロックキー
（21）	【Tab】	タブキー
（22）	【半角/全角】	半角/全角キー
（23）	【Home】	ホームキー
（24）	【Pg Up】	ページアップキー
（25）	【Pg Dn】	ページダウンキー
（27）	【Prt Scr】	プリントスクリーンキー
（28）	【End】	エンドキー

日本語入力のオン／オフ

本機は、工場出荷時、日本語入力システムとしてMicrosoft IMEが設定されています。
工場出荷時の状態で日本語入力のオン／オフを切り替えるには【半角/全角】または【Caps Lock】を押してください。
また、入力を行う際の操作方法については、Microsoft IMEのヘルプをご覧ください。

• Microsoft IMEのヘルプ
  Microsoft IMEの言語バーの「ツール」→「ヘルプ」→「目次とキーワード」をクリック

ホットキー機能（【Fn】の使い方）

【Fn】と他のキーを組み合わせることで、パソコンの設定を変更したり、キーの役割を変えることができます。これをホットキー機能といいます。
組み合わせが可能なキーとその機能を表すアイコンは【Fn】と同じ色でキー上面に印字されているものもあります。

Windowsでキーボードをより使いやすく設定することができます。

パッド クリックボタン

各部の役割は、次の通りです。

名称	役割
パッド	ここを指先でなぞると、マウスポインタが動きます。
クリックボタン	左右2つのボタンがあります。左側のボタンは主に操作の決定などに使い、右側のボタンはマウスポインタが示す場所に関連するメニューを表示するときなどに使います。

NXパッドのボタンやポインタの動作などの設定は「マウスのプロパティ」で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「ハードウェアとサウンド」をクリックし、「デバイスとプリンター」の「マウス」をクリック

   「マウスのプロパティ」が表示されます。
   「マウスのプロパティ」の各タブをクリックし、NXパッドの設定ができます。

工場出荷時の設定に戻す

NXパッドの設定を工場出荷時の状態に戻す場合は、次の手順で行います。

1. 「デバイス設定」タブの「設定」ボタンをクリック

   NXパッドの「デバイス設定」画面が表示されます。

2. 「デフォルト」ボタンをクリック

   確認の画面が表示されます。

他社製のUSBマウスを使用する際など、NXパッドのドライバをOS標準のドライバ（PS/2 ポート マウス、またはPS/2 互換マウス）に変更する場合は、次の手順で行ってください。

1. 「デバイス マネージャー」を開く
2. 「マウスとそのほかのポインティング デバイス」をダブルクリック
3. 「Lenovo Pointing Device」をダブルクリック
4. 「ドライバー」タブをクリックし、「ドライバーの更新」ボタンをクリック

   「ドライバー ソフトウェアの更新 - Lenovo Pointing Device」が表示されます。

5. 「コンピューターを参照してドライバー ソフトウェアを検索します」をクリック
6. 「コンピューター上のデバイス ドライバーの一覧から選択します」をクリック
7. 「モデル」欄から「PS/2 ポート マウス」または「PS/2 互換マウス」を選択し、「次へ」ボタンをクリック

   必要なファイルがコピーされます。
   「ドライバー ソフトウェアが正常に更新されました。」と表示されます。

   チェック

   • 「モデル」欄に「PS/2 ポート マウス」または「PS/2 互換マウス」が表示されない場合
     「互換性のあるハードウェアを表示」のチェックを外し、「製造元」欄から「（標準マウス）」を選択し、「モデル」欄から「PS/2 ポート マウス」または「PS/2 互換マウス」を選択してください。
   • 「モデル」欄に「PS/2 ポート マウス」または「PS/2 互換マウス」が複数表示されている場合
     一番上の「PS/2 ポート マウス」または「PS/2 互換マウス」を選択してください。
8. 「閉じる」ボタンをクリック
9. 「閉じる」ボタンをクリック

   「システム設定の変更」が表示されます。

10. 「はい」ボタンをクリック

    Windowsが再起動します。

以上でNXパッドのドライバの変更は完了です。

他社製のUSBマウスを使用する際など、NXパッドのドライバを「PS/2 互換マウス」に変更した場合、NXパッドの拡張機能を使用するには、次の手順でドライバをNXパッドドライバへ戻してください。

1. 「デバイス マネージャー」を開く
2. 「マウスとそのほかのポインティング デバイス」をダブルクリック
3. 「PS/2 互換マウス」をダブルクリック
4. 「ドライバー」タブをクリックし、「ドライバーの更新」ボタンをクリック
5. 「コンピューターを参照してドライバー ソフトウェアを検索します」をクリック
6. 「コンピューター上のデバイス ドライバーの一覧から選択します」をクリック
7. 「モデル」欄から「Lenovo Pointing Device」を選択する
   チェック

   • 「モデル」欄に「Lenovo Pointing Device」が表示されていない場合は、次の手順を行ってください。
     1. 「ディスク使用」ボタンをクリック
     2. 参照から次のフォルダを開く
        • Windows 7 64ビットをお使いの場合
          「C:\DRV\Touchpad\WinWDF\x64」
        • Windows 7 32ビットをお使いの場合
          「C:\DRV\Touchpad\WinWDF\x86」
     3. 「OK」ボタンをクリック
     4. 「Lenovo Pointing Device」を選択する
   • 「モデル」欄に「Lenovo Pointing Device」が複数表示されている場合は、一番上の「Lenovo Pointing Device」を選択してください。
8. 「次へ」ボタンをクリック

   必要なファイルがコピーされます。

   この操作以降は、マウスポインタが動かない場合があります。その場合は、キーボードで操作してください。
   コピーが完了すると、「ドライバー ソフトウェアが正常に更新されました。」と表示されます。

9. 「閉じる」ボタンをクリック
10. 「閉じる」ボタンをクリック

    「システム設定の変更」画面が表示されます。

11. 「はい」ボタンをクリック

再起動後、NXパッドの拡張機能が有効になります。

本機では、USB接続のマウスを使用することができます。
添付または別売の当社製USBマウスを使用する場合は、特に設定を行う必要はありません。そのままUSBコネクタに接続してください。
他社製のUSBマウスを使用する場合は、設定が必要になる場合がありますので、「マウスを接続するための設定方法」をご覧になり、設定を行ってください。

ご購入時に、マウスを選択した場合に添付されるマウスを例として説明します。

USBレーザーマウス	USB光センサーマウス
スクロールホイール 左ボタン 右ボタン	スクロールホイール 左ボタン 右ボタン

スクロールホイールの使い方

USBレーザーマウスの場合

• 垂直スクロール機能
  スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。
• 水平スクロール機能
  スクロールホイールを左または右側に傾けると、画面を左右にスクロールさせることができます。
• オートスクロール機能
  スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
  その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
  スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

USB光センサーマウスの場合

• 垂直スクロール機能
  スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。
• オートスクロール機能
  スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
  その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
  スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

当社製USBマウス（添付または別売）を使用する

当社製USBマウス（添付または別売）を使用する場合は、特に設定を行う必要はありません。そのままUSBコネクタに接続してください。

他社製のUSBマウスを使用する

他社製のUSBマウスを使用する場合は、NXパッドのドライバをOS標準のドライバ（PS/2 ポート マウス）へ変更してから、他社製USBマウスに添付のマニュアルをご覧になり、手順に従ってUSBマウスを接続してください。

マウスを取り外すとき、「マウスを接続するための設定方法」で変更する前の設定に戻す（NXパッドの拡張機能を使用する）場合は、次の操作を行ってください。

当社製USBマウス（添付または別売）を使用している場合

そのままUSBコネクタから取り外してください。

他社製のUSBマウスを使用している場合

• 液晶ディスプレイは非常に高精度な技術で作られていますが、色調のズレなど個体差が発生する場合があります。これは液晶ディスプレイの特性によるものであり、故障ではありません。
• OpenGLのアプリケーションを使用した場合、アプリケーションによっては、画面が表示されない、または画面の表示が乱れることがあります。
• DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音切れ、およびデスクトップ上のアイコンのちらつきが発生したり、再生画面にゴミが残る場合があります。
• DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。
• Windowsの状態によっては、スクリーンセーバー動作時に液晶ディスプレイの電源がオフにならない場合があります。
• 各種ベンチマークが正常に実行できない場合があります。
• DVDや動画の再生中は、休止状態やスリープ状態にしないでください。
• 解像度、表示色、または画面の出力先の変更を行う場合は、動画や音楽を再生するアプリケーションを起動したまま行わないでください。
• 動画を再生するアプリケーションによっては、画質が低下する場合があります。
• 本機の液晶ディスプレイを開閉すると、画面がちらつくことがありますが、故障ではありません。

表示を調整する

本機の液晶ディスプレイは、標準で次の解像度と表示色を表示できます。

解像度 （ドット）	表示色	本機の液晶ディスプレイのみに表示
800×600	65,536色	拡大表示（ディスプレイストレッチ機能で、実サイズ表示との切り替え可能※2）
	1,677万色※1
1,024×768	65,536色
	1,677万色※1
1,280×768	65,536色
	1,677万色※1
1,366×768	65,536色	フルスクリーン表示可能
	1,677万色※1

ディスプレイストレッチ機能とは、液晶ディスプレイの解像度よりもWindowsの解像度設定が低い場合に、液晶ディスプレイに画面イメージを拡大して表示する機能です。
ディスプレイストレッチ機能を使う場合は次の手順で行います。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
3. 「詳細設定」をクリック
4. 「インテル(R) グラフィック/メディア・コントロール・パネル」タブをクリックし、「グラフィック プロパティ」ボタンをクリック
5. 「ディスプレイ」の「一般設定」をクリック
6. 「スケーリング」欄で「全画面のスケールにする」を選択し、「OK」ボタンをクリック

   確認の画面が表示されます。

7. 「OK」ボタンをクリック
8. 「OK」ボタンをクリック
9. 「OK」ボタンをクリック

設定が有効になり、ディスプレイストレッチ機能が使用できます。

• 本機の電源が入っている状態、スリープ状態、および休止状態のときは、外部ディスプレイコネクタへのディスプレイ用ケーブルの取り付け、取り外しを行わないでください。
• DVDや動画の再生中は、休止状態やスリープ状態にしないでください。
• 解像度、表示色、または画面の出力先の変更を行う場合は、動画や音楽を再生するアプリケーションを起動したまま行わないでください。
• 本機の液晶ディスプレイと外部ディスプレイの同時表示を行っている場合、オーバーレイを使用して再生する動画は、プライマリ側のディスプレイにのみ表示されます。
• デュアルディスプレイ機能使用時に動画を再生し、表示が乱れた場合、デュアルディスプレイ機能を使用せずに本機の液晶ディスプレイまたは外部ディスプレイのみで動画の再生をしてください。
• 高解像度で外部ディスプレイに表示している場合、DVD-Videoの種類によっては、コマ落ち、映像の乱れが発生する場合があります。その場合は、より低い解像度に設定することをおすすめします。
• 外部ディスプレイに表示している状態で、本機の液晶ディスプレイを開閉すると、画面がちらつくことがありますが、故障ではありません。
• 外部ディスプレイ接続時にアイコンがメイン ディスプレイに正しく表示されない場合があります。

  参照外部ディスプレイ接続時にアイコンの位置がおかしい場合
  「トラブル解決Q&A」の「表示」-「外部ディスプレイ接続時にアイコンの位置がおかしい」

外部ディスプレイでは、次の解像度と表示色を表示できます。

外部ディスプレイコネクタ使用時の解像度と表示色

解像度 （ドット）	表示色	外部ディスプレイのみに表示※1	本機の液晶ディスプレイと外部ディスプレイでの同時表示※1 ※2
800×600	65,536色	フルスクリーン表示可能 （表示可能な垂直走査線周波数は60Hz/75Hzです）	拡大表示 （ディスプレイストレッチ機能で、実サイズ表示との切り替え可能※4）
	1,677万色
1,024×768	65,536色	フルスクリーン表示可能 （表示可能な垂直走査線周波数は60Hz/75Hzです）	拡大表示 （ディスプレイストレッチ機能で、実サイズ表示との切り替え可能※4）
	1,677万色
1,280×768	65,536色	フルスクリーン表示可能 （表示可能な垂直走査線周波数は60Hzです）	拡大表示 （ディスプレイストレッチ機能で、実サイズ表示との切り替え可能※4）
	1,677万色
1,280×800	65,536色	フルスクリーン表示可能 （表示可能な垂直走査線周波数は60Hzです）	表示不可※3
	1,677万色
1,280×1,024	65,536色	フルスクリーン表示可能 （表示可能な垂直走査線周波数は60Hz/75Hzです）	表示不可※3
	1,677万色
1,440×900	65,536色	フルスクリーン表示可能 （表示可能な垂直走査線周波数は60Hzです）	表示不可※3
	1,677万色
1,600×1,200	65,536色	フルスクリーン表示可能 （表示可能な垂直走査線周波数は60Hzです）	表示不可※3
	1,677万色
1,680×1,050	65,536色	フルスクリーン表示可能 （表示可能な垂直走査線周波数は60Hzです）	表示不可※3
	1,677万色

外部ディスプレイコネクタへの接続

1. 本機と接続する外部ディスプレイの電源を切る
2. ディスプレイ用ケーブルを本機の外部ディスプレイコネクタ（）に接続する
   チェック ディスプレイ用ケーブルは、外部ディスプレイコネクタにしっかりと取り付けてください。
   参照 外部ディスプレイコネクタの位置について
   「各部の名称」の「各部の名称と説明」
3. 外部ディスプレイと本機の電源を入れる

   詳しくは外部ディスプレイのマニュアルをご覧ください。

プロジェクタの接続

本機の外部ディスプレイコネクタ（）には、別売のプロジェクタを接続することができます。プロジェクタは、プレゼンテーションなどに利用することができます。別売のプロジェクタの接続のしかたは、プロジェクタのマニュアルをご覧ください。また、使用する場合はプロジェクタのマニュアルを参考にして表示解像度（ドット）、垂直走査周波数（Hz）などを確認してください。

• HDMIコネクタへの接続
• HDMIコネクタ使用時の音声出力について

HDMIコネクタへの接続

1. 本機と接続する外部ディスプレイやテレビの電源を切る
2. HDMIケーブルで、HDMIコネクタとHDMI規格に対応した外部ディスプレイやテレビなど接続する
   参照 HDMIコネクタの位置について
   「各部の名称」の「各部の名称と説明」
3. 外部ディスプレイやテレビと、本機の電源を入れる

   詳しくは外部ディスプレイやテレビのマニュアルをご覧ください。

以上で外部ディスプレイの接続は完了です。

HDMIコネクタ使用時の音声出力について

HDMIコネクタに映像を出力すると、接続したHDMI機器が音声出力に対応している場合には音声を出力することができます。
自動で切り換わる場合もありますが、自動的に音声が切り替わらない場合は、次の手順で設定を行ってください。

1. サウンドデバイスを使用しているすべてのソフトを終了する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「ハードウェアとサウンド」をクリック
4. 「サウンド」をクリック

   「サウンド」が表示されます。

5. 「再生」タブをクリック
6. 「インテル(R) ディスプレイ用オーディオ」を選択して、「既定値に設定」ボタンをクリック
7. 「OK」ボタンをクリック

音声がHDMI経由で出力されるようになります。

外部ディスプレイを接続して使用する場合、本機の液晶ディスプレイ、または接続した外部ディスプレイのみに表示する他、次の表示機能が使用できます。

デュアルディスプレイ

本機の液晶ディスプレイと外部ディスプレイを使用して、ひとつの画面として表示できる機能です。液晶ディスプレイと外部ディスプレイを続き画面として利用できるので、表示できる範囲が広くなります。

クローンモード

本機の液晶ディスプレイと外部ディスプレイで同時表示を行います。
表示される内容は同じものですが、選択した解像度によっては本機の液晶ディスプレイと外部ディスプレイが異なる表示状態になる場合があります。

外部ディスプレイなどを接続した場合、次の方法で表示先、表示機能の設定ができます。

「インテル^® グラフィック/メディア・コントロール・パネル」で設定する

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
3. 「詳細設定」をクリック
4. 「インテル(R) グラフィック/メディア・コントロール・パネル」タブをクリック
5. 「グラフィック プロパティ」ボタンをクリック
6. 「ディスプレイ」の「マルチ ディスプレイ」をクリック
7. 「動作モード」欄で表示したい設定を選択する

   選択できる表示先、表示機能の設定は次の通りです。

   項目	設定される表示先、表示機能
   シングル ディスプレイ	「メイン ディスプレイ」で選択した１つのディスプレイのみに表示
   クローン ディスプレイ	クローンモード
   拡張 デスクトップ	デュアルディスプレイ

8. 「メイン ディスプレイ」欄、「2番目のディスプレイ」欄で、使用するディスプレイを選択する

   一覧には「内蔵ディスプレイ」「PCモニター」などが表示されます。

   メモ

   • 「シングル ディスプレイ」を選択した場合、「2番目のディスプレイ」欄は表示されません。
   • 「クローン ディスプレイ」「拡張 デスクトップ」を選択した場合は、「メインディスプレイ」、「２番目のディスプレイ」が表示されます。
   • 「拡張 ディスプレイ」を選択した場合は、「位置調整」でディスプレイアイコンをドラッグして、位置を調整することが可能です。
9. 「OK」ボタンをクリック

   設定の保存を確認するメッセージが表示されます。

10. 「OK」ボタンをクリック
11. 「OK」ボタンをクリック
12. 「OK」ボタンをクリック

以上で表示先、表示機能の設定は完了です。

キーボードで設定を切り替える

本機では、キーボードで表示先や表示機能の設定を切り替えることができます。設定を切り替えるには、次の方法があります。

【】＋【P】を押す

【】＋【P】を押すと、選択できる表示先、表示機能が画面上に表示されます。【】＋【P】を押すごとに、表示先、表示機能が切り替わります。選択できる表示先、表示機能は次の通りです。

項目	設定される表示先、表示機能
「コンピューターのみ」または「プロジェクターの切断」	本機の液晶ディスプレイのみに表示
複製	クローンモード
拡張	デュアルディスプレイ
プロジェクターのみ	外部ディスプレイまたはプロジェクターのみに表示

本機は、キーボードから画面の出力先の切り替えを行うことができます。

外部ディスプレイ使用時に、表示が適切でない場合やプラグ＆プレイに対応していないディスプレイを使用しているときは、次の操作を行ってください。

お使いのディスプレイにドライバが用意されている場合

ディスプレイのマニュアルをご覧になり、ドライバのインストールを行ってください。

お使いのディスプレイにドライバが用意されていない場合

次の手順で設定を行ってください。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
3. 外部ディスプレイのモニタアイコンをクリックし、「詳細設定」をクリック
4. 「モニター」タブをクリックし、「プロパティ」ボタンをクリック
5. 「ドライバー」タブをクリックし、「ドライバーの更新」ボタンをクリック

   「ドライバー ソフトウェアの更新」が表示されます。

6. 「コンピューターを参照してドライバー ソフトウェアを検索します」をクリック
7. 「コンピューター上のデバイス ドライバーの一覧から選択します」をクリック
8. 「互換性のあるハードウェアを表示」のチェックを外す
9. 「製造元」と「モデル」を選択し、「次へ」ボタンをクリック

   一覧に、接続したディスプレイのモデルが表示されない場合は、「製造元」欄で「（標準モニターの種類）」を選択し、「モデル」欄で接続したディスプレイに対応した解像度を選択してください。

10. 「閉じる」ボタンをクリック
11. 「閉じる」ボタンをクリック
12. 「OK」ボタンをクリック
13. 「OK」ボタンをクリック

以上でディスプレイの設定は完了です。

ハードディスクは非常に精密に作られています。次の点に注意して使用してください。

• ハードディスクのデータを破損させる外的な要因には次のようなものがあります。

  • 過度な振動
  • 高熱
  • 落雷
• データの読み書き中（アクセスランプの点灯中）には、少しの衝撃が故障の原因になる場合があります。
• ハードディスクが故障すると、記録されているデータが使用できなくなる場合があります。特に、お客様が作成したデータは再セットアップしても元には戻りません。定期的にバックアップをとることをおすすめします。
• ハードディスクの領域の作成や削除、フォーマットは「コンピューターの管理」の「ディスクの管理」から行います。
  参照 ドライブ構成の変更、および「ディスクの管理」の起動について
  「トラブル解決Q&A」の「ハードディスク」-「複数のパーティションを利用したい」
• 本機のハードディスクには、「ディスクの管理」でドライブ文字が割り当てられていない領域が表示されます。この領域には、再セットアップ時に必要になる再セットアップ用データが格納されています。
  なお、再セットアップ用データの保存されていた領域を削除することはできません。

• バックアップ
• 復元
• その他のメンテナンス

ハードディスク内の大切なデータを守り、トラブルを予防するには、データのバックアップが重要です。
また、突然のトラブルを予防するために、定期的にメンテナンスを行うことも大切です。
ここでは、ハードディスクのバックアップ方法、およびハードディスクのメンテナンスについて説明しています。

バックアップ

Windowsではファイルとフォルダ、またはコンピュータ全体をバックアップすることができます。
大切なデータを保護するには、定期的にバックアップしてください。
バックアップの方法についての詳細は、Windowsのヘルプをご覧ください。

復元

ファイルの復元

お客様が作成したファイル（データファイル）を紛失、あるいは損傷してしまった場合、ファイルの復元を行うことにより、ファイルをバックアップした時の状態に戻すことができます。
また、ファイルの復元は個別、グループ単位で復元することができます。
ファイルの復元の方法についての詳細は、Windowsのヘルプをご覧ください。

システムの復元

本機の動作が不安定になるなど、システムにトラブルが起きてしまった場合には、「システムの復元」を実行すると、もとの状態に戻すことができます。
システムの復元の方法についての詳細は、Windowsのヘルプをご覧ください。

その他のメンテナンス

ハードディスク内のデータの障害をチェックし、効率的に利用するために、次のメンテナンスツールがインストールされています。
これらのツールについて詳しくは、Windowsのヘルプをご覧ください。

チェック ディスク

ハードディスクやハードディスク内のデータの障害を検査するためのツールです。
ファイルシステムやFAT（ファイルアロケーションテーブル）、クラスタ、ディレクトリツリー構造、ハードディスクの物理表面の不良セクタなどをチェックすることができます。

ディスク デフラグ

ハードディスクのデータの並び替えを行い、データへのアクセスをしやすくするためのツールです。

ディスク クリーンアップ

不必要なファイルを削除し、ハードディスクの空き容量を増やすためのツールです。

• 光学ドライブ内のレンズには触れないでください。指紋などの汚れによってデータが正しく読み取れなくなるおそれがあります。
• アクセスランプの点灯中は、ディスクを絶対に取り出さないでください。データの破損や本機の故障の原因になります。
• イジェクトボタンを押してからディスクトレイが排出されるまで数秒かかることがあります。
• ディスクの信号面（文字などが印刷されていない面）に傷を付けないように注意してください。
• 本機で、次のような形式や規格、異なった形やサイズのディスクは使用できません。無理に使用した場合、再生や作成ができないだけでなく、破損の原因になる場合があります。

  • AVCHD形式またはAVCREC形式のDVD
  • 名刺型、星型などの円形ではない、異形ディスク
  • 厚さが1.2mmを大きく越える、または大きく満たないディスク
  • 規格外に容量の大きな書き込みディスク
  また、特殊な形状のディスクや、ラベルがはってあるなど、重心バランスの悪いディスクを使用すると、ディスク使用時に異音や振動が発生する場合があります。このようなディスクは故障の原因になるため、使用しないでください。

• 光学ドライブにディスクをセットすると、「自動再生」画面が表示される場合があります。その場合は、実行したい操作をクリックしてください。実行したい操作がない場合は、ウィンドウの右上のをクリックしてください。
• ディスクに飲み物などをこぼした場合、そのディスクは使用しないでください。

光学ドライブを制限する

添付のDeviceProtectorで、光学ドライブの有効／無効の設定や、書き込みを制限することができます。

アクセスランプ ディスクアクセス中は点灯します。 イジェクトボタン セットしたディスクを取り出すためのボタンです。 非常時ディスク取り出し穴 非常時に、ディスクトレイを手動で引き出すために使用します。

お使いのモデルの光学ドライブで使えるディスクは異なります。使用できるディスクについては、下記のリンクよりお使いのモデルの「仕様一覧」をご覧ください。

http://121ware.com/e-manual/m/nx/ac/201310/bios/v1/mst/index.html

ディスク利用時の注意

• 記録用のDVDには、録画用（for Video）とデータ用（for Data）とがありますので、ご購入の際にはご注意ください。
• DVD-RAMには、カートリッジなしのディスクと、TYPE1（ディスク取り出し不可）、TYPE2（ディスク取り出し可能）、TYPE4（ディスク取り出し可能）の4種類があります。本機の光学ドライブでは、カートリッジなし、またはカートリッジからディスクを取り出せるタイプ（TYPE2、TYPE4）のみご利用になることができます。ご購入の際には、ご注意ください。
• 片面2.6GBのDVD-RAMおよび両面5.2GBのDVD-RAMは使用できません。
• 両面9.4GBのDVD-RAMは面ごとに4.7GBの記録／再生が可能です。同時に両面への記録／再生はできません。ディスクを取り出して、裏返して使用してください。

本機の光学ドライブで、読み込みや再生ができるディスクについては、下記のリンクよりお使いのモデルの「仕様一覧」をご覧ください。

http://121ware.com/e-manual/m/nx/ac/201310/bios/v1/mst/index.html

また、本機でDVDを再生するには、添付の「CyberLink PowerDVD」を使用してください。

ディスク再生時の注意

本機でDVD、CDの読み込みや再生を行うときは、次のことに注意してください。

• 本機で記録したDVD、CDを他の機器で使用する場合、フォーマット形式や装置の種類などにより使用できない場合があります。
• 他の機器で記録したDVD、CDは、ディスク、ドライブ、記録方式などの状況により、本機では再生および再生性能を保証できない場合があります。
• コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や取り込みができないことがあります。
• 本機で音楽CDを使用する場合、ディスクレーベル面にCompact Discの規格準拠を示す（CD規格マーク）マークの入ったディスクを使用してください。
• CD（Compact Disc）規格外ディスクを使用すると、正常に再生ができなかったり、音質が低下したりすることがあります。
• CD TEXTのテキストデータ部は、読み出せません。
• 本機では、リージョンコード（国別地域番号）が「ALL」または「2」が含まれているDVDのみ再生することができます。
• 本機で再生できるCDまたはDVDのディスクサイズは8センチと12センチです。
• DVDや動画を再生する際は、再生に使用するアプリケーション以外のソフトウェアを終了することをおすすめします。本機での動画再生には高い処理能力が必要とされ、お使いのモデルや設定によっては、複数のアプリケーションを実行している状態で動画再生を行うと、映像の乱れやコマ落ちが発生する場合があります。詳しくは、「トラブル解決Q&A」の「表示」をご覧ください。
• 「ECOモード機能」で、省電力を優先する電源プランを割り当てているモードを選択している場合、DVDや動画の再生品質が低下する可能性があります。そのような場合は、「高性能」などの性能を優先するモードを選択してください。

  参照 ECOモード機能について
  「省電力機能」の「ECOモード機能」
• 本機でDVDを再生する場合、次のことに注意してください。

  • デュアルディスプレイ機能使用時に動画を再生し、表示が乱れた場合、デュアルディスプレイ機能を使用せずに本機の液晶ディスプレイまたは外部ディスプレイのみで動画の再生をしてください。
  • DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音飛びが発生したり、再生画面にゴミが残る場合があります。DVDの再生中は、再生画面の上に他のウィンドウを重ねないでください。
  • DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。

DVDスーパーマルチドライブモデルで、DVD、CDへの書き込み、書き換え、およびフォーマットをするには、「Roxio Creator LJB」を使用してください。

ご注意

• 書き込みに失敗したDVD、CDは読み込みできなくなります。書き込みに失敗したディスク、およびディスクに記録されていたデータの補償はできませんのでご注意ください。
• データの書き込みを行った後に、データが正しく書き込まれているかどうかを確認してください。
• 作成したメディアのフォーマット形式や装置の種類などにより、他の光学ドライブでは使用できない場合がありますのでご注意ください。
• お客様がオリジナルのCD-ROM、音楽CD、ビデオCD、およびDVD-Videoなどの複製や改変を行う場合、著作権を保有していなかったり、著作権者から複製・改変の許諾を得ていない場合は、著作権法または利用許諾条件に違反することがあります。複製などの際は、オリジナルのCD-ROMなどの利用許諾条件や複製などに関する注意事項に従ってください。
• コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や音楽CDの作成ができないことがあります。

停電やソフトウェアの異常動作などにより、イジェクトボタンを押してもディスクトレイが出てこない場合は、非常時ディスク取り出し穴に太さ1.3mm程の針金を押し込むと、トレイを手動で引き出すことができます。針金は太めのペーパークリップなどを引き伸ばして代用できます。

• Windows上で「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」のフォーマットやディスクデフラグを行わないでください。各メモリーカード対応機器との互換性や性能などで問題が生じる場合があります。
• 静電気や電気的ノイズの影響を受ける場所では「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」を使わないでください。
• 「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」などの取り扱いについては、各メモリーカードに添付のマニュアルの指示に従ってください。
• 本機や「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」の不具合により、音楽データの録音ができなかったり、データの破損、消去が起きた場合、データの内容の補償はいたしかねます。
• お客様が画像、音楽、データなどを記録（録画・録音などを含む）したものは、個人として楽しむなどのほかは、著作権法上、権利者に無断で使用できません。
• 大切なファイルはコピーして、バックアップを取ることをおすすめします。
• 本機のハードディスク以外から「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」にデータを保存する場合は、一度、本機のハードディスクにデータを保存し、そこから「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」にデータを保存してください。
• データの保存中にスリープ／休止状態にしないでください。メモリーカード内のデータが破損したり誤動作の原因になります。
• 本機がスリープ／休止状態にあるときは、メモリーカードを抜き挿ししないでください。また、スリープ／休止状態から復帰する際は、Windowsのログオン画面またはデスクトップ画面が表示されるまでメモリーカードを抜き挿ししないでください。メモリーカード内のデータが破損したり誤動作の原因になる場合があります。
• すべての「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」の動作を保証するものではありません。
• さまざまな規格のメディアがありますので、本機のSDメモリーカードスロットで使えるメディアかどうかや、メディアの使用方法をお確かめになり、お使いください。
• メモリーカードの端子面が汚れていると、メモリーカードを認識しなかったり、データの読み込み、書き出しができないことがあります。端子面が汚れた場合は、メモリーカードに添付のマニュアルをご覧になり、処置してください。
• メモリーカードにデータを保存中、または読み込み中に周辺機器を接続しないでください。
• DVD、CDを再生中にメモリーカードへの読み書きを行ったり、メモリーカード内の音声や動画ファイルを再生中にファイルのコピーを行うと、音声や動画がとぎれるなどの影響が出る場合があります。

「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」を使用するときの注意

• 「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」は、標準フォーマットとして、それぞれ「SDメモリーカード」規格、「SDHCメモリーカード」規格、「SDXCメモリーカード」規格に準拠したフォーマットで出荷されており、すぐにお使いになれます。
• フォーマットが必要な場合は、デジタルカメラやSD Audio Playerなど「SDメモリーカード」、「SDHCメモリーカード」や「SDXCメモリーカード」に対応した機器や、SD規格、SDHC規格、SDXC規格に対応したソフトウェアでフォーマットを行ってください。
• 「miniSDカード」「miniSDHCカード」「microSDカード」「microSDHCカード」を使用するときは、必ず使用するメモリーカードに対応した、 SD/SDHC変換アダプタに装着してからセットしてください。詳しくはお使いのメモリーカードの取扱説明書をご覧ください。
• 「microSDカード」「microSDHCカード」をご使用の際、 miniSD/miniSDHC変換アダプタに装着し、さらに SD/SDHC変換アダプタに装着しての動作は保証しておりません。
• 本機では、2Gバイトまでの「SDメモリーカード」、32Gバイトまでの「SDHCメモリーカード」および128Gバイトまでの「SDXCメモリーカード」で動作確認を行っています。2Gバイトを超える容量の「SDメモリーカード」、32Gバイトを超える容量の「SDHCメモリーカード」および128Gバイトを超える容量の「SDXCメモリーカード」での動作は保証しておりません。
• 本機では、「マルチメディアカード（MMC）」には対応していません。
• 本機は、SDIOには対応していません。
• 裏面に通電性（電気を通す性質）がある金属が使用されている「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」や変換アダプタは使用しないでください。本機内部のコネクタと接触し本機やメモリーカードの故障の原因になる場合がありますので、ご注意ください。
• 変換アダプタを利用した場合、高速転送規格「UHS-I」はサポートしておりません。

SDメモリーカードスロットを制限する

添付のDeviceProtectorで、SDメモリーカードスロットの有効／無効の設定や、書き込みを制限することができます。

セットのしかた

1. 「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」を向きに注意して、SDメモリーカードスロットに奥までしっかり差し込む

   表面を上にして差し込んでください。

   SDメモリーカード、SDHCメモリーカード、SDXCメモリーカード

取り外し方

1. タスク バーの通知領域のをクリックし、またはをクリック
2. 表示される「×××××の取り出し」から、取り外す周辺機器をクリック

   安全に取り外しができるという内容のメッセージが表示されます。
   表示される「×××××の取り出し」に取り外す周辺機器がない場合は手順3に進んでください。

3. 「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」を押す

   「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」が飛び出します。

   SDメモリーカード、SDHCメモリーカード、 SDXCメモリーカード

4. 「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」を水平に引き抜く

音量ミキサーを使う

Windowsの「音量ミキサー」で音量を調節することができます。

1. タスク バーの通知領域の （音量）をクリック
2. 表示されたウィンドウから「ミキサー」をクリック

   「音量ミキサー」が表示されます。

3. 調節したいデバイスやアプリケーションのスライドで音量を調節する

キーボードで調節する

【Fn】＋【F11】を押すと音量を大きく、【Fn】＋【F10】を押すと音量を小さく調節することができます。

音声のオン／オフ（ミュート機能）

【Fn】＋【F1】を押すと、音声のオン／オフを切り替えることができます。

録音音量の調節

本機で録音音量を調節する場合は次の手順で行ってください。

1. マイクなどの録音機器を接続する
2. タスク バーの通知領域の （音量）を右クリックし、表示されたメニューから「録音デバイス」をクリック
3. 使用する録音デバイスをクリックし、「プロパティ」ボタンをクリック
   チェック

   • 使用する録音デバイスが表示されていない場合は「次のオーディオ録音デバイスがインストールされています」の枠内を右クリックし、「無効なデバイスの表示」にチェックを入れ、表示されたデバイスを有効にしてください。
   • 録音デバイスが複数ある場合は、使用するデバイスをクリックし、「既定値に設定」ボタンをクリックしてください。
4. 「レベル」タブをクリックし、表示される画面で録音音量を調節する
5. 「OK」ボタンをクリック
6. 「OK」ボタンをクリック

コンピュータウイルスやセキュリティ上の脅威を避けるためには、お客様自身が本機のセキュリティを意識し、常に最新のセキュリティ環境に更新する必要があります。
本機のLAN機能や無線LAN機能を使用して、安全にネットワークに接続するために、次の対策を行うことを強くおすすめします。

ウイルス対策アプリケーションの利用

コンピュータウイルスから本機を守るために、ウイルス対策アプリケーションをインストールすることをおすすめします。

本機を利用する環境で、使用するウイルス対策アプリケーションが定められている場合は、そのアプリケーションを使用してください。
また、本機にはウイルスを検査・駆除するアプリケーションとしてウイルスバスターが添付されています。

ファイアウォールの利用

コンピュータウイルスによっては、ネットワークに接続しただけで感染してしまう例も確認されています。このようなコンピュータウイルスから本機を守るためにファイアウォール（パーソナルファイアウォール）を利用することをおすすめします。

本機を利用する環境で、ファイアウォールの利用についての規則などがある場合は、そちらの規則に従ってください。
また、本機にインストールされているOSでは、標準で「Windows ファイアウォール」機能が有効になっています。「Windows ファイアウォール」について、詳しくはWindowsのヘルプをご覧ください。

Windows^® Update、またはMicrosoft^® Update

最新かつ重要な更新プログラムが提供されています。
Windowsを最新の状態に保つため、ネットワークに接続後、定期的にWindows^® Update、またはMicrosoft^® Updateを実施してください。

LANに接続して本機を使用するときは、次の点に注意してください。

• システム運用中は、LANケーブルを外さないでください。ネットワークが切断されます。ネットワーク接続中にLANケーブルが外れたときは、すぐに接続することで復旧し、使用できる場合もありますが、使用できない場合は、Windowsを再起動してください。
• LAN回線を接続してネットワーク通信をする場合は、本機にACアダプタを接続して使用するようにしてください。バッテリパックのみで使用すると、使用時間が短くなります。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ネットワークの通信中にはスリープ状態または休止状態にしないでください。
• ネットワークを使用するアプリケーションを使う場合、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。
  あらかじめお使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
• 1000BASE-T/100BASE-TX/10BASE-Tシステムの保守については、ご購入元または当社指定のサービス窓口にお問い合わせください。

ユニバーサル管理アドレスについて

ユニバーサル管理アドレスは、IEEE（米国電気電子技術者協会）で管理されているアドレスで、主に他のネットワークに接続するときなどに使用します。次のコマンドを入力することで、LANまたは無線LANのユニバーサル管理アドレスを確認することができます。
コマンド プロンプトで次のいずれかのコマンドを入力し、【Enter】を押してください。

コマンド	確認方法
net config workstation	アダプタがアクティブな場合、「アクティブなネットワーク（ワークステーション）」という項目の（　）内に表示されます。
ipconfig /all	アダプタごとに「物理アドレス」として表示されます。

本機には、1000BASE-T/100BASE-TX/10BASE-T（ギガビットイーサネット）対応のLAN機能が搭載されています。

LANの設置

初めてネットワークシステムを設置するためには、配線工事などが必要ですので、ご購入元または当社指定のサービス窓口にお問い合わせください。また、本機に接続するケーブル類やハブなどは、当社製品を使用してください。他社製品を使用し、システムに異常が発生した場合の責任は負いかねますので、ご了承ください。

接続方法

本機を有線ネットワークに接続するには、別売のLANケーブルが必要です。LANケーブルは、10BASE-Tで接続するにはカテゴリ3以上、100BASE-TXで接続するにはカテゴリ5以上、1000BASE-Tで接続するにはエンハンスドカテゴリ5以上のLANケーブルを使用してください。また、ネットワーク側のコネクタに空きがない場合、ハブやスイッチでコネクタを増やす必要があります。LANケーブルの接続は次の手順で行います。

ネットワーク側の接続や設定については、接続するネットワーク側の機器のマニュアルをご覧ください。

ここでは、LANに接続するために必要なネットワークのセットアップ方法を簡単に説明します。

ネットワーク接続のセットアップ

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「ネットワークとインターネット」の「ネットワークの状態とタスクの表示」をクリック
3. 左のメニューから「アダプターの設定の変更」をクリック
4. 「ローカル エリア接続」を右クリックし、表示されたメニューから「プロパティ」をクリック
5. 「ネットワーク」タブで必要な構成要素の設定をする
   メモ 必要な構成要素がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
6. 「OK」ボタンをクリック

以上でネットワーク接続のセットアップは完了です。
続いて、コンピュータ名などの設定を行います。

接続するネットワークとコンピュータ名の設定

接続するネットワークに関する設定と、ネットワークで表示されるコンピュータ名を設定します。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「システムとセキュリティ」をクリックし、「システム」をクリック
3. 「コンピューター名、ドメインおよびワークグループの設定」欄の「設定の変更」をクリック
4. 「コンピューター名」タブの「変更」ボタンをクリック
5. 「コンピューター名」、「ワークグループ」または「ドメイン」に必要な情報を入力する
   メモ 入力する情報がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
6. 「OK」ボタンをクリック

   確認のメッセージが表示されます。

7. 「OK」ボタンをクリック
8. 「閉じる」ボタンをクリック
9. 再起動を促すメッセージが表示された場合は、「今すぐ再起動する」ボタンをクリック

   本機が再起動します。

以上でLANの設定は完了です。

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

• スリープ状態からの復帰

管理者のパソコンから本機にパワーオンを指示する特殊なパケット（Magic Packet）を送信し、そのパケットを本機の専用コントローラが受信するとパワーオン動作を開始します。
これにより、管理者のパソコンが離れた場所にあっても、LANで接続された本機をスリープ状態から復帰させることができます。

スリープ状態からWoLを利用するための設定

1. 「デバイス マネージャー」を開く
2. 「ネットワーク アダプター」をダブルクリック
3. 表示されたLANアダプタをダブルクリック
4. 「詳細設定」タブをクリック
5. 「プロパティ」欄の「WOL マジック パケット」をクリック
6. 「値」欄で「有効化」を選択し、「OK」ボタンをクリック
7. 再度表示されたLANアダプタをダブルクリック
8. 「電源の管理」タブをクリック
9. 次の項目を確認し、チェックが付いていない場合はチェックを付ける
   • 「電力の節約のために、コンピューターでこのデバイスの電源をオフにできるようにする」
   • 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
   • 「Magic Packetでのみ、コンピューターのスタンバイ状態を解除できるようにする」
10. 「OK」ボタンをクリック
11. をクリック
12. をクリック

以上で設定は完了です。

設定の解除

スリープ状態または休止状態からWoLを利用する設定を解除する場合は、次の手順で設定を行ってください。

1. 「デバイス マネージャー」を開く
2. 「ネットワーク アダプター」をダブルクリック
3. 表示されたLANアダプタをダブルクリック
4. 「電源の管理」タブをクリック
5. 下記の設定項目のチェックを外す
   • 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
   • 「Magic Packetでのみ、コンピューターのスタンバイ状態を解除できるようにする」
6. 「詳細設定」タブをクリック
7. 「プロパティ」欄の「WOL マジック パケット」をクリック
8. 「値」欄で「無効化」を選択し、「OK」ボタンをクリック
9. をクリック
10. をクリック
11. 本機を再起動する

以上で設定は完了です。

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

• OSインストール
• BIOSフラッシュ（BIOS ROMの書き換え）
• BIOS設定変更

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   参照 BIOSセットアップユーティリティについて
   「システム設定」の「BIOSセットアップユーティリティについて」
2. 「Configuration」メニューの「PXE Boot to LAN」を「Enabled」に設定する
3. 「Boot」メニューの「Boot Device Priority」で、「Network」を選択し、【F5】または【F6】を押して設定項目の一番上に移動させる
4. 【F10】を押す

   確認の画面が表示されます。

5. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上でネットワークブートを使用するための設定は完了です。

無線LAN機能でできること

無線LAN機能を使用することで、次のようなことができます。

無線LAN対応周辺機器との無線接続

本機と無線LANに対応した別売の周辺機器を使用すると、ケーブルで接続せずにLANを利用できます。例えば、無線LANに対応したルータやターミナルアダプタなどを利用してインターネットに接続できます。

他の無線LAN対応コンピュータとの無線通信

本機と無線LANに対応した他のコンピュータとの間で、ケーブル接続やメモリーカードなどの媒体を使用せずに、ファイルのコピーなどが行えます。

無線LAN機能使用上の注意

• 通信速度・通信距離は、無線LAN対応機器や電波環境・障害物・設置環境などの周囲条件によって異なります。
• 電波の性質上、通信距離が離れるに従って通信速度が低下する傾向があります。 より快適にお使いいただくために、無線LAN対応機器同士は近い距離で使用することをおすすめします。
• 2.4GHz周波数帯を利用する機器（電子レンジなど）を同時に使用した場合、2.4GHz無線LAN対応機器の通信速度、通信距離が低下する場合があります。2.4GHz無線LAN対応機器と2.4GHz周波数帯を利用する機器（電子レンジなど）は離して使用することをおすすめします。
• 2.4GHz無線LAN対応機器とBluetooth機器など、同じ周波数帯を利用する機器を同時に使用した場合、それぞれの機器の通信速度や通信距離が低下する場合があります。同じ周波数帯を利用する機器はいずれかをオフにするか、離して使用することをおすすめします。
• ネットワークへの接続には、別売の無線LANアクセスポイントなどが必要です。
• 医療機関で使用する場合には、医療機関側が本製品の使用を禁止した区域では、本製品の電源を切るか無線LAN機能をオフにしてください。また、医療機関側が本製品の使用を認めた区域でも、近くで医療機器が使用されている場合には、本製品の電源を切るか無線LAN機能をオフにしてください。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ファイルコピーなどの通信動作が終了してからスリープ状態または休止状態にしてください。また、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。ネットワークを使用するアプリケーションを使う場合には、あらかじめお使いのアプリケーションについてシステム管理者に確認の上、スリープ状態または休止状態を使用してください。

無線LAN対応製品との接続

無線LAN対応製品

本製品と接続できる無線LAN対応製品には、無線LAN内蔵コンピュータ、無線LANアクセスポイント、無線LAN周辺機器などがあります。
無線LAN機器同士の接続互換性については、業界団体Wi-Fi Alliance による「Wi-Fi^®」認定を取得している、同じ規格の製品をご購入されることをおすすめします。

コンピュータウイルスやセキュリティ上の脅威を避けるためには、お客様自身が本機のセキュリティを意識し、常に最新のセキュリティ環境に更新する必要があります。
本機のLAN機能や無線LAN機能を使用して、安全にネットワークに接続するために、次の対策を行うことを強くおすすめします。

ウイルス対策アプリケーションの利用

コンピュータウイルスから本機を守るために、ウイルス対策アプリケーションをインストールすることをおすすめします。

本機を利用する環境で、使用するウイルス対策アプリケーションが定められている場合は、そのアプリケーションを使用してください。
また、本機にはウイルスを検査・駆除するアプリケーションとしてウイルスバスターが添付されています。

ファイアウォールの利用

コンピュータウイルスによっては、ネットワークに接続しただけで感染してしまう例も確認されています。このようなコンピュータウイルスから本機を守るためにファイアウォール（パーソナルファイアウォール）を利用することをおすすめします。

本機を利用する環境で、ファイアウォールの利用についての規則などがある場合は、そちらの規則に従ってください。
また、本機にインストールされているOSでは、標準で「Windows ファイアウォール」機能が有効になっています。「Windows ファイアウォール」について、詳しくはWindowsのヘルプをご覧ください。

Windows^® Update、またはMicrosoft^® Update

最新かつ重要な更新プログラムが提供されています。
Windowsを最新の状態に保つため、ネットワークに接続後、定期的にWindows^® Update、またはMicrosoft^® Updateを実施してください。

無線LANでは、LANケーブルを使用する代わりに、電波を利用してコンピュータ等と無線LANアクセスポイント間で情報のやり取りを行うため、電波の届く範囲であれば自由にLAN接続が可能であるという利点があります。
その反面、電波はある範囲内であれば障害物（壁等）を越えてすべての場所に届くため、セキュリティに関する設定を行っていない場合、以下のような問題が発生する可能性があります。

• 通信内容を盗み見られる
  悪意ある第三者によって、電波を故意に傍受され、
  • IDやパスワードまたはクレジットカード番号等の個人情報
  • メールの内容
  等の通信内容を盗み見られる可能性があります。

• 不正に侵入される
  悪意ある第三者によって、無断で個人や会社内のネットワークへアクセスされ、

  • 個人情報や機密情報を取り出す（情報漏えい）
  • 特定の人物になりすまして通信し、不正な情報を流す（なりすまし）
  • 傍受した通信内容を書き換えて発信する（改ざん）
  • コンピュータウイルスなどを流しデータやシステムを破壊する（破壊）
  などの行為をされてしまう可能性があります。


本来、無線LANカードや無線LANアクセスポイントは、これらの問題に対応するためのセキュリティの仕組みを持っていますので、無線LAN製品のセキュリティに関する設定を行って製品を使用することで、その問題が発生する可能性は少なくなります。

セキュリティの設定を行わないで使用した場合の問題を十分理解した上で、お客様自身の判断と責任においてセキュリティに関する設定を行い、製品を使用することをおすすめします。

---

なお、無線LANの仕様上、特殊な方法によりセキュリティ設定が破られることもあり得ますので、ご理解の上、ご使用ください。

セキュリティ対策を施さず、あるいは、無線LANの仕様上やむを得ない事情によりセキュリティの問題が発生してしまった場合、当社は、これによって生じた損害に対する責任を負いかねます。

本機で設定できるセキュリティ

盗聴（傍受）を防ぐ

WEP機能を使用して暗号キーを設定すると、同じ暗号キーを使用している通信機器間の無線LAN通信データを暗号化できるので、通信の盗聴や、関係のないコンピュータや機器からの接続を防ぐことができます。WEP機能には64bitWEP対応、128bitWEP対応、152bitWEP対応のものがあり、本機の無線LAN機能は、64bitWEPと128bitWEPに対応しています。
ただし、暗号キーを設定していても、暗号キー自体を第三者に知られたり、暗号解読技術によって暗号を解読されたりする可能性があるため、設定した暗号キーは定期的に変更することをおすすめします。

不正アクセスを防ぐ

• 無線LANアクセスポイントに任意のネットワーク名（SSID）を設定することで、同じSSIDを設定していない通信機器からの接続を回避できます。 ただし、同じSSIDを設定していない機器でも、そのネットワークがどんなSSIDを使用しているかは検出できてしまうため、SSIDを設定しただけではセキュリティを保てません。これを回避するには、無線LANアクセスポイント側でSSIDを通知しないようにSSIDの隠ぺいの設定をする必要があります。
• 接続するコンピュータなどのMACアドレス（ネットワークカードが持っている固有の番号）を無線LANアクセスポイントに登録することで、登録した機器以外は無線LANアクセスポイントに接続できなくなります（MACアドレスフィルタリング）。

より高度なセキュリティ設定を行う

Wi-Fi Allianceが提唱するWPA（Wi-Fi Protected Access）やWPA2機能を利用します。IEEE802.1X/EAP（Extensible Authentication Protocol）規格によるユーザー認証、WEP機能に比べて大幅に暗号解読が困難とされる暗号化方式TKIP（Temporal Key Integrity Protocol）やAES（Advanced Encryption Standard）を使用することで、より高度なセキュリティ設定が行えます。

• 本製品には、2.4GHz帯高度化小電力データ通信システムが内蔵されています。本製品は、2.4GHz全帯域（2.4GHz～2.4835GHz）を使用する無線設備であり、移動体識別装置の帯域（2.427GHz～2.47075GHz）が回避可能です。 変調方式としてDS-SS方式とOFDM方式を採用しており、与干渉距離は40mです。

• W52、W53無線LANの使用は、電波法令により屋内に限定されます。
• 本製品は、日本国における電波法施行規則第6条第4項第4号「小電力データ通信システムの無線局」を満足した無線設備であり、日本国における端末設備等規則第36条「電波を使用する自営電気通信端末設備」を満足した端末設備です。
  分解や改造などを行っての運用は違法であり、処罰の対象になりますので絶対に行わないでください。
  また、本製品は日本国以外ではご使用になれません。
• 本製品の電波出力は、一般社団法人電波産業会が策定した「電波防護標準規格（RCR STD-38）」に基づく基準値を下回っています。
• 本製品の使用周波数帯では、電子レンジなどの産業・科学・医療用機器のほか、工場の製造ラインなどで使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）が運用されています。
• 万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかに電波の発射を停止してください。
• 自動ドアや火災報知機など、自動制御機器の周辺では、本製品は使用しないでください。自動制御機器の電子回路に影響を与え、誤動作の原因になる場合があります。
• 一般の電話機やテレビ、ラジオ、その他の無線を使用する機器などをお使いになっている近くで本製品を使用すると、それらの機器に影響を与えることがあります（本製品の電源を入／切することで影響の原因になっているかどうか判別できます）。この場合、次のような方法で電波干渉を取り除くようにしてください。

  • 本製品と影響を受けている装置の距離を離してください。
  • 影響を受けている装置が使用しているコンセントと別の電気系統のコンセントから、本製品の電力を供給してください。
  • 電話機やテレビ、ラジオの干渉について経験のある技術者に相談してください。
• トラック無線（CB無線）やアマチュア無線などを違法に改造した無線機から影響を受ける場合には、影響を受ける場所・時間を特定し、ご使用場所の管轄の電波管理局へ申し入れてください。
  詳しくは、ご使用場所管轄の電波管理局へお問い合わせください。

• 他の無線機器から影響を受ける場合には、使用周波数帯域を変更するなど、混信回避のための処置を行ってください。
• 電子レンジなど、本製品と同じ周波数帯域を使用する産業・科学・医療用機器から影響を受ける場合には、使用周波数帯域を変更するなど、混信回避のための処置を行ってください。
• 本製品は、電波の特性上、設置場所によって通信距離や通信速度が異なります。

ワイヤレス注意ラベル（本体底面）

• IEEE802.11b/g/nに対応している場合


無線LAN機能のオン／オフを切り替えるには、次の方法があります。

• 無線LAN ON/OFFスイッチ（【Fn】＋【F2】）で切り替える
• 「ワイヤレス ネットワーク接続」で切り替える
• 「Access Connections」で切り替える

「ワイヤレス ネットワーク接続」で切り替える

Windows標準の無線LAN機能を使って、無線LAN機能のオン／オフを切り替えることができます。

オンにする場合

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
3. 左側の「アダプターの設定の変更」をクリック
4. 「ワイヤレス ネットワーク接続」を右クリックし、表示されたメニューから「有効にする」をクリック

オフにする場合

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
3. 左側の「アダプターの設定の変更」をクリック
4. 「ワイヤレス ネットワーク接続」を右クリックし、表示されたメニューから「無効にする」をクリック

「Access Connections」で切り替える

「Access Connections」を使って、無線LAN機能のオン／オフを切り替えることができます。

• 無線LANの設定をする
• セキュリティとデータの暗号化について
• 設定済みの接続先に接続する
• 接続を切断する
• 接続の確認

無線LANの設定をする

接続する機器によって、設定手順が異なります。お使いの環境にあわせて設定を行ってください。

ネットワーク名（SSID）を通知する無線LANアクセスポイントに接続する場合

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
4. 「ネットワーク設定の変更」欄の「ネットワークに接続」をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

5. 接続する無線LANアクセスポイントのネットワーク名（SSID）をクリック
   チェック

   • 選択した無線LANアクセスポイントに間違いがないか、ネットワーク名（SSID）を確認してください。
   • ネットワーク名（SSID）の一覧に接続するネットワーク名（SSID）が表示されない場合は、ボタンをクリックしてください。それでもネットワーク名（SSID）が表示されない場合は、無線LANアクセスポイントがネットワーク名（SSID）を通知しない設定になっている場合があります。無線LANアクセスポイントの設定を確認し、「ネットワーク名（SSID）を通知しない無線LANアクセスポイントに接続する場合」の手順で設定を行ってください。
6. 「自動的に接続する」にチェックが付いていることを確認して、「接続」ボタンをクリック
   メモ

   • 「自動的に接続する」のチェックを外した場合、設定は保存されません。
   • 自動的に接続する設定は、後から変更できます。
7. 「セキュリティ キー」の入力を要求する画面が表示された場合は、接続先に設定されているものと同じネットワーク セキュリティ キーを入力して、「OK」ボタンをクリック

これで設定は完了です。

ネットワーク名（SSID）を通知しない無線LANアクセスポイントに接続する場合

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
4. 「ネットワーク設定の変更」欄の「新しい接続またはネットワークのセットアップ」をクリック
5. 「ワイヤレス ネットワークに手動で接続します」を選択し、「次へ」ボタンをクリック

   ワイヤレス ネットワークの情報を入力する画面が表示されます。

6. 「ネットワークがブロードキャストを行っていない場合でも接続する」にチェックを付ける
7. 接続先の無線LANアクセスポイントにあわせて設定を行う
   • 「ネットワーク名」
     接続先の無線LANアクセスポイントのネットワーク名（SSID）を入力します。
   • 「セキュリティの種類」、「暗号化の種類」
     接続先の無線LANアクセスポイントの設定にあわせて選択します。
     セキュリティと暗号化の種類については、「セキュリティとデータの暗号化について」をご覧ください。
   • 「セキュリティ キー」
     接続先の無線LANアクセスポイントに設定されているものと同じネットワーク セキュリティ キーを入力します。
   • 「この接続を自動的に開始します」
     チェックを付けると、接続先が通信可能範囲にある場合、自動で接続するように設定されます。
8. 「次へ」ボタンをクリック
9. 「正常に <ネットワーク名（SSID）> を追加しました」と表示されたら、次の手順を行う
   • 設定を変更しない場合
     手順10に進んでください。
   • 設定を変更する場合
     「接続の設定を変更します」をクリックし、表示される画面で設定を行ってください。
     設定が完了したら「OK」ボタンをクリックし、手順10へ進んでください。
   チェック 接続先の無線LANアクセスポイントにWEPキーが設定されており、暗号化キー番号（キーインデックス）が「1」以外に設定されている場合は、ここで設定を変更する必要があります。「接続の設定を変更します」をクリックし、「セキュリティ」タブの「キー インデックス」で設定を行ってください。
10. 「閉じる」ボタンをクリック

これで設定は完了です。
手順7で「この接続を自動的に開始します」にチェックを付けなかった場合は、「設定済みの接続先に接続する」をご覧になり、手動で接続を行ってください。

コンピュータ同士で通信（アドホック通信）する場合

●他のコンピュータに本機を接続する場合

アドホック接続の設定が完了している他のコンピュータと本機を接続する場合は次の手順で行います。

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
4. 「ネットワーク設定の変更」欄の「ネットワークに接続」をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

5. 接続先のコンピュータのネットワーク名（SSID）を選択して、「接続」ボタンをクリック
6. 「セキュリティ キー」または「パスフレーズ」の入力を要求する画面が表示された場合は、接続先に設定されているものと同じネットワーク セキュリティ キーを入力して、「OK」ボタンをクリック

これで設定は完了です。

●他のコンピュータが本機に接続できるようにする場合

他のコンピュータが接続できるように本機を設定するには次の手順で行います。

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
4. 「ネットワーク設定の変更」欄の「新しい接続またはネットワークのセットアップ」をクリック
5. 「ワイヤレス アドホック(コンピューター相互) ネットワークを設定します」を選択し、「次へ」ボタンをクリック
6. 「次へ」ボタンをクリック

   ワイヤレス ネットワークの情報を入力する画面が表示されます。

7. 「ネットワーク名」欄にアドホック接続に使用するネットワーク名（SSID）を入力する
8. 「セキュリティの種類」を設定する
9. 「セキュリティ キー」欄にネットワーク セキュリティ キーを入力する
10. 「このネットワークを保存します」にチェックを付けて、「次へ」ボタンをクリック
11. 「閉じる」ボタンをクリック

    接続設定が保存され、アドホック接続待ちの状態になります。

これで設定は完了です。

アドホック接続を接続待ちの状態にする場合

設定済みのアドホック接続を接続待ちの状態にする場合は次の手順で行います。

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
4. 「ネットワーク設定の変更」欄の「ネットワークに接続」をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

5. 接続待ち状態にするアドホック接続のネットワーク名（SSID）を選択し、「接続」ボタンをクリック

以上で設定は完了です。

セキュリティとデータの暗号化について

セキュリティと暗号化の方式は、無線LANアクセスポイントや接続する機器同士で設定をあわせる必要があります。
本機の無線LAN機能で設定できる、セキュリティと暗号化の方式は次の通りです。

選択できるセキュリティと暗号化の方式

●無線LANアクセスポイントに接続する場合

セキュリティの種類	暗号化の種類
認証なし （オープン システム）	なし、WEP
共有キー	WEP
WPA2 - パーソナル	TKIP、AES
WPA - パーソナル
WPA2 - エンタープライズ
WPA - エンタープライズ
802.1X	WEP

●コンピュータ同士で通信（アドホック通信）する場合

セキュリティの種類	暗号化の種類
認証なし （オープン システム）	なし、WEP
WPA2 - パーソナル	AES

ネットワーク セキュリティ キー

データの暗号化を行う場合、ネットワーク セキュリティ キーを設定します。
ネットワーク セキュリティ キーは、通信を行う無線LANアクセスポイントや相手のコンピュータと同じ設定にします。

暗号化の方式と、ネットワーク セキュリティ キーとして使用できる文字種と文字数は以下の通りです。

●WEPの場合

キーの長さが長い（bit数が大きい）ほど、通信内容の解読がされにくくなり、安全性が高くなります。

入力形式	長さ	キーに使用する文字	説明
ASCIIテキスト	64bit	半角英数字で5文字	相手の機器が64bit暗号キーに対応している場合に使えます。64bitのうち40bitをユーザーが指定し、24bitはシステムが設定します。
16進数		16進数（0～9、A～Fの半角英数字）で10文字
ASCIIテキスト	128bit	半角英数字で13文字	相手の機器が128bit暗号キーに対応している場合に使えます。128bitのうち104bitをユーザーが指定し、24bitはシステムが設定します。
16進数		16進数（0～9、A～Fの半角英数字）で26文字

●WPA - パーソナル（TKIP、AES）またはWPA2 - パーソナル（TKIP、AES）の場合

入力されたネットワーク セキュリティ キーを元にして、一定時間ごとにキー自体が自動更新されるため、WEPよりも安全性が高くなります。

入力形式	キーに使用する文字
ASCIIテキスト	半角英数字で8文字以上63文字以下
16進数	16進数（0～9、A～Fの半角英数字）で64文字

設定済みの接続先に接続する

設定済みの接続先に接続するには、次の手順で行います。

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. タスク バーの通知領域のネットワークアイコン（）をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
3. 接続先をクリックし、「接続」ボタンをクリック

以上で接続は完了です。

接続を切断する

接続中のネットワーク接続を切断するには、次の手順で行います。

1. タスク バーの通知領域のネットワークアイコン（）をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
2. 切断する接続先をクリックし、「切断」ボタンをクリック
   メモ 現在接続中の接続先には「接続」と表示されています。
   チェック 接続の状態の表示は、接続しているネットワークや接続状況により変化します。

以上で切断は完了です。

接続の確認

接続の状態を確認するには、次の手順で行います。

1. タスク バーの通知領域のネットワークアイコン（）をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
2. 状態を確認したい接続先にマウスカーソルを合わせる

   接続先の詳細な情報が表示されます。

本機の無線LANでは、「Atheros接続の設定」を使用することで、Windows標準の無線LAN機能でサポートしていない認証機能（LEAPなど）をご利用になれます。

「Atheros接続の設定」のインストールは次の手順で行います。

1. Windowsを起動する
2. 「スタート」ボタン→「すべてのプログラム」→「アクセサリ」→「ファイル名を指定して実行」をクリック
3. 「名前」に次のように入力し、「OK」ボタンをクリック

   C:\DRV\WLATSEV\CCX\setup.exe

4. 「設定言語の選択」と表示されたら「日本語」を選択し、「次へ」ボタンをクリック
5. 「次へ」ボタンをクリック
6. 「使用許諾契約」と表示されたら、内容を確認し、「使用許諾契約の全条項に同意します」を選択して、「次へ」ボタンをクリック

   インストールが始まります。

7. インストールが完了したら、Windowsを再起動する

以上でAtheros接続の設定のインストールは終了です。

Atheros接続の設定のアンインストールは次の手順で行います。

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Qualcomm Atheros Client Installation Program」を選択し、「アンインストール」をクリック

   これ以降の操作は画面の指示に従ってください。

5. アンインストールが完了したら、Windowsを再起動する

以上でAtheros接続の設定のアンインストールは終了です。

ここでは無線LANに関する用語について説明します。無線LANの設定をするときにご覧になると便利です。

用語	説明
AES	Advanced Encryption Standardの略。 米国政府内での情報処理用に採用された「次世代標準暗号化方式」のこと。規定の基準（暗号強度、処理速度など）を満足しており、その仕様も公開されていることから、広い分野での利用が行われている。IEEE802.11iの暗号化方式の1つに採用されている。
ANYプローブ応答禁止	SSIDの問い合わせを拒否する設定。
ANY接続拒否	SSIDを「ANY」にセットした無線LAN端末もしくはSSIDに任意の文字列を入れた端末からの接続を拒否する設定。
EAP	Extensible Authentication Protocolの略。 任意の認証機能を用いるための仕様。ダイヤルアップで用いられるPPP（Point-to-Point Protocol）の拡張として開発された。 ユーザー名・パスワード以外にもスマートカード（ICカード）やデジタル証明書などさまざまな認証方式をサポートできる。EAP-TLS、EAP-TTLSなどがある。
EAP-TLS	Transport Layer Security の略。 EAP方式の認証プロトコルの１つで、利用にはクライアント証明書とサーバ証明書が必要となる。
EAP-TTLS	Tunneled Transport Layer Security の略。 EAP方式の認証プロトコルの１つで、EAP-TLSとは異なり、クライアント証明書は必要とせず、代わりにユーザー名・パスワードが用いられる。
IEEE802.11a	IEEEが標準化した5GHz帯の電波を使い最大54Mbpsの転送速度の無線LANの物理層の規格。
IEEE802.11b	IEEEが標準化した2.4GHz帯の電波を使い最大11Mbpsの転送速度の無線LANの物理層の規格。
IEEE802.11g	IEEEが標準化した2.4GHz帯の電波を使い最大54Mbpsの転送速度の無線LANの物理層の規格。
IEEE802.11i	IEEEが標準化を進めている「無線LAN用セキュリティ規格」認証方式や暗号化方式、暗号化キーの取り扱いなどについて規定している。
IEEE802.11n	IEEEが標準化した2.4GHz、5GHz帯のいずれかの電波を使い最大600Mbps（理論値）の転送速度の無線LANの物理層の規格。
IEEE802.1X	無線LAN上で認証と動的なキーの生成と配送を行う仕組み。 IEEE標準。有線LANでポートアクセス管理を行うためにも用いられる。EAPとRADIUSを用いる。
MACアドレスフィルタリング	無線LAN端末固有のMACアドレスを無線LANアクセスポイントに設定することで、無線LAN端末を無線LANアクセスポイントに接続するか否かを制御するセキュリティ方式。
PSK	Pre-Shared Keyの略。 暗号化キーを生成するために用いられる共有（秘密）鍵のこと。この鍵を用いて直接暗号化を行うものではなく、暗号鍵を生成するためのものであることから“事前共有鍵”と呼ばれる。PSKとは、事前共有鍵を用いる認証方式を表す場合がある。
RADIUS	Remote Authentication Dial-in User Serviceの略。 ネットワークアクセス全般に対する認証、アクセス承認、課金管理を行うプロトコル。
SSID	Service Set Identifierの略。 無線LANを構成する無線LANアクセスポイントと端末に付けられた識別子のこと。無線LANをグループ化するために用いられる。 無線LANアクセスポイントと端末に同じSSIDが設定されていないと通信できない。無線LANアクセスポイントを中心とした1つのグループであるBSS（Basic Service Set）が、802.11による無線LANのインフラストラクチャ通信の最小単位となるが、複数の無線LANアクセスポイントにまたがった際のローミングを考慮し、BSSを複数束ねたESS（Extended Service Set）が定義されている。 このため、SSIDはESSIDと呼ばれることもある。 無線LAN接続ツールによっては、ネットワーク名と記載している場合もある。
SSIDの隠ぺい	SSIDを無線LANアクセスポイントにより定期的に送信されるビーコン中に含まないように設定すること。
TKIP	Temporal Key Integrity Protocol の略。 暗号化方式の一種で、WPAの暗号化方式として採用されている。 PSKと呼ばれる“事前共有鍵”を元に暗号化キーを一定のデータ量また時間ごとに生成し、暗号化を行う。
WEPキー	WEP暗号化方式で用いられる“暗号化キー”のこと。種類は共有（秘密）鍵である。
WPA	① Wi-Fi Protected Accessの略。 Wi-Fi Alliance が規格化した、新しいセキュリティ規格のこと。 WEP方式よりセキュリティ強度が強化されている。暗号化方式と認証プロトコルにより、以下の4つに分類できる。   認証 PSK EAP 暗号 TKIP （1） （2） AES （3） （4） ※WPA仕様書では、暗号プロトコル「AES」は必須ではないため、WPAをサポートしていても、AESをサポートしていない場合がある。 ② WPAにて認証に外部サーバを用いる方式を表す。上記表内の（2）または（4）の方式。
WPA - パーソナル	WPAにて認証に外部サーバも用いない方式を表す。上記表内の（1）または（3）の方式。
アドホック（ad hoc）通信	無線LANアクセスポイントを使わず、無線LAN端末同士で通信を行うモードの通信。
暗号化キー	暗号化を行う鍵のことで、暗号化方式により、公開鍵と共有（秘密）鍵の2種類ある。
インフラストラクチャ通信	無線LAN端末と無線LANアクセスポイントを利用した形態の通信。
オープンシステム認証	無線LANの認証方式の1つ。無線LAN端末からは資格情報なしに無線LANアクセスポイントに認証依頼を行い、無線LANアクセスポイントは依頼された認証をそのまま受け入れる。そのため、ネットワークキーによる認証は行われていない（サーバ認証とは別）。
キーインデックス	WEP暗号化方式では、仕様上4つのWEPキーを切り替えることができる。WEP暗号化方式では、無線LANアクセスポイントと無線LAN端末の両方のキーインデックスを同じにしなければいけない。製品によってはキーインデックスの値が「0～3」のものと「1～4」のものがあり、設定に注意しなければならない。
キー更新間隔	暗号化キーを生成するデータ量間隔または時間間隔のこと。
共有キー認証	無線LANの認証方式の1つ。無線LANアクセスポイントと端末はネットワークキーを用いたチャレンジレスポンス認証を行う。
ネットワークキー	共有キー認証の「“認証キー”」と暗号化機能の「“暗号化キー”または“PSK”」の両方に用いられる“キー”のこと。
ネットワーク認証	無線LANの認証方式の総称。オープンシステム認証、共有キー認証、WPA、WPA - パーソナル、WPA2、WPA2 - パーソナルなどがある。
無線LANアクセスポイント	ネットワークに無線LAN端末を接続する機器であり、一般的には有線LANのHUBに相当する機能を持つ。

• 本機のUSBコネクタには、USB 1.1対応機器、USB 2.0対応機器、USB 3.0対応機器が取り付け可能です。
  ただし、対応する規格の異なるUSBコネクタにUSB機器を取り付けたときの、動作規格（転送速度）については次の表をご覧ください。


  		本体側コネクタ
  		USBコネクタ（右側面：）	USBコネクタ（USB 3.0対応）（左側面：）
  取り付ける機器	USB 1.1対応機器	USB 1.1（12Mbps※1）
  	USB 2.0対応機器	USB 2.0※2（480Mbps※1）
  	USB 3.0対応機器	USB 2.0※2（480Mbps※1）	USB 3.0※3（5Gbps※1）

  ※1　記載の速度は理論値（最大）です。
  ※2　USBハブ、USBケーブルもUSB 2.0に対応したものを使用する必要があります。
  ※3　USBハブ、USBケーブルもUSB 3.0に対応したものを使用する必要があります。
• USB機器の取り付け／取り外しを行うときは、3秒以上の間隔をおいて行ってください。
• USBコネクタにプラグをすばやく抜き差ししたり斜めに差したり半差しにしたりすると、正常に認識されないことがあります。その場合はプラグをUSBコネクタから抜いて、正しく差しなおしてください。
• 初めてUSB機器を取り付けたときに、画面に何も表示されない場合は、USBコネクタにプラグを正しく差し込めていない可能性があります。いったんプラグを抜き、再度差し込んでみてください。
• スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を取り外してください。USB機器を取り付けた状態ではスリープ状態に移行または復帰できない場合があります。
• 省電力状態（スリープ状態や休止状態）の時や、省電力状態への移行中、省電力状態からの復帰中は、USB機器の取り付け／取り外しをしないでください。
• 省電力状態への移行中は、取り付けているUSB機器を操作しないでください。
• 外付けUSBハブ経由でUSB機器を使用する場合は、USBハブを本機に取り付けてから、USBハブにUSB機器を取り付けるようにしてください。USB機器を取り付けた状態でUSBハブを本機に取り付けると、USB機器が正常に認識されないことがあります。
• USB機器の有無にかかわらず「デバイス マネージャー」にある「ユニバーサル シリアル バス コントローラー」は削除、無効にしないでください。
• 印刷中にプリンタが停止し、「印刷キュー」に印刷中のドキュメントが残っている場合は、すべてのドキュメントを一度キャンセルし、プリンタに取り付けているUSBケーブルを抜き差ししてから再度印刷してください。
  なお、印刷中ドキュメントのキャンセルには時間がかかる場合があります。

USB機器を制限する

DeviceProtectorで、取り付けているUSB機器単位で使用を制限することができます。

取り付けの前に

機器によっては、使用するためにドライバやアプリケーションのインストール、設定の変更などが必要になる場合があります。
USB機器に添付のマニュアルなどをご覧になり、必要な準備を行ってください。

USB機器の取り付け

1. USBコネクタ（右側面：）、またはUSBコネクタ（USB 3.0対応）（左側面：）にプラグを差し込む

   プラグの向きに注意して、止まるまで軽く押し込んでください。

取り付けたUSB機器が正しく本機に認識されたかどうかを確認してください。確認する方法は、機器の種類によって異なります。機器によっては、取り付けた後で別の設定作業が必要になる場合があります。詳しくは、各USB機器に添付のマニュアルなどをご覧ください。

USB機器の取り外し

1. タスク バーの通知領域のをクリックし、またはをクリック

   このアイコンが表示されていない場合は手順3に進んでください。

2. 表示された「×××××の取り出し」から、取り外したいUSB機器をクリック

   安全に取り外しができるという内容のメッセージが表示されます。
   表示された「×××××の取り出し」に取り外したいUSB機器がない場合は手順3に進んでください。

3. USB機器を取り外す

以上でUSB機器の取り外しは完了です。

取り付けられるメモリ

本機に取り付け可能なメモリの情報は、NECの「ビジネスPC」サイト（http://jpn.nec.com/bpc/）から次の手順で確認してください。

1. 「サポート情報（ダウンロード）」をクリック
2. 「ご使用中のお客様」にある「製品検索一覧」をクリック
3. 「旧モデル検索（最新機種も含む）」にある「PC本体型番検索」をクリック

お使いのモデルの型番で検索し、取り付け可能なメモリを確認してください。

メモリの取り付け

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリパックを本体から取り外す
   参照 バッテリパックの取り外しについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」
5. 図のネジをプラスドライバーで取り外し、メモリスロットのカバーを取り外す
6. メモリの切り欠き部分を本体のコネクタの突起部に合わせ、本体のコネクタに対して約30度の挿入角度で、メモリの端子が当たるまで挿入する
   チェック

   • メモリ上の部品やハンダ付け面には、手を触れないよう注意してください。メモリを手に持つ際は、メモリの両端面を持つようにしてください。
   • メモリの表と裏が逆の場合は、メモリの切り欠きとコネクタの突起部が合わず、挿入することができませんので、よく確認してください。
   • 挿入するときに、固いことがありますが、奥までしっかり押し込んでください。しっかり押し込まずに次の手順を行うと、コネクタを破損するおそれがあります。
   • メモリの基板は薄いため、破損しないよう十分に注意してください。

   切り欠き 突起部

   本体のコネクタ メモリ 約30度 ※横から見たところ

7. カチッと音がする位置までメモリを本体のコネクタに強く倒し込む

   メモリを倒し込むとき、この部分が左右に開き、メモリが固定されると元の位置に戻ります。

   実物と図は多少異なる場合があります。

   チェック

   両方がロックされ、メモリがコネクタに しっかり固定されたことを確認してください。

8. メモリスロットのカバーを元に戻し、外したネジを本体底面に取り付ける
9. バッテリパックとACアダプタを取り付ける
   参照 バッテリパックの取り付けについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

以上でメモリの取り付けは完了です。

メモリの取り外し

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリパックを本体から取り外す
   参照 バッテリパックの取り外しについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」
5. 図のネジをプラスドライバーで取り外し、メモリスロットのカバーを取り外す
6. コネクタの両端部分を左右に押し広げる

   メモリが図のように起き上がります。




   実物と図は多少異なる場合があります。

   チェック

   • メモリの基板は薄いため、破損しないよう十分に注意してください。
   • メモリ上の部品やハンダ付け面には、手を触れないよう注意してください。引き抜くときは、両端面をつかんで引き抜いてください。
7. そのままメモリを斜めに引き抜く
8. メモリスロットのカバーを元に戻し、外したネジを本体底面に取り付ける
9. バッテリパックとACアダプタを取り付ける
   参照 バッテリパックの取り付けについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

以上でメモリの取り外しは完了です。

メモリの取り付け／取り外しが正しく行われ、メモリが本機に認識されているかどうかを確認します。

1. 「スタート」ボタン→「コントロール パネル」をクリック
2. 「システムとセキュリティ」をクリックし、「システム」をクリック

   「システム」欄の「実装メモリ（RAM）」に表示されている「***GB」が総メモリ容量です。

メモリ容量が正しくない場合は、メモリが正しく取り付けられているか、再度確認してください。

本機には、機密データの漏えいや改ざんを防止したり、コンピュータウイルスの侵入を防ぐために、次のようなセキュリティ機能があります。

• アドミニストレータパスワード／ユーザパスワード
• ハードディスクパスワード機能
• 盗難防止用ロック
• DEP（Data Execution Prevention）機能
• 暗号化ファイルシステム（EFS）
• ウイルス検出・駆除
• DeviceProtector

アドミニストレータパスワード／ユーザパスワードは、BIOSセットアップユーティリティの起動や設定、本機の使用を制限するためのパスワードです。

BIOSセットアップユーティリティの使用者の制限

アドミニストレータパスワード／ユーザパスワードを設定すると、BIOSセットアップユーティリティ起動時にパスワードの入力画面が表示されます。アドミニストレータパスワードまたはユーザパスワードを入力しない限り、BIOSセットアップユーティリティは起動できません。
また、ユーザパスワードを入力してBIOSセットアップユーティリティを起動した場合、設定可能な項目が制限されます。本機の管理者と使用者が異なるときに、使用者が設定変更してしまうことを防止する場合などに有効です。

本機の不正使用の防止（BIOS認証）

アドミニストレータパスワード／ユーザパスワードを設定し、BIOSセットアップユーティリティの「Security」メニューで「Power on Password」を「Enabled」に変更してください。

本機の起動時にパスワード入力画面が表示され、本機を使用するにはアドミニストレータパスワードまたはユーザパスワードの入力が必要になります。

本機のハードディスクにハードディスクパスワードを設定することで、本機のハードディスクを本機以外のパソコンに取り付けて使用するときにパスワードの入力が必要になり、不正使用や重要なデータの漏えいを防止できます。

ハードディスクパスワードには、ハードディスクマスタパスワードとハードディスクユーザパスワードの2つがあります。

ハードディスクマスタパスワード

ハードディスクユーザパスワードを解除するためのパスワードです。

ハードディスクユーザパスワード

本機とハードディスクの認証を行うためのパスワードです。ハードディスクユーザパスワードを設定することで、本機のハードディスクが本機以外のパソコンで不正使用されることを防止できます。

別売のセキュリティケーブル（PC-VP-WS15/PC-VP-WS16）を利用することで、本機を机などに繋ぐことができ、本機の盗難防止に効果的です。

不正なプログラムやデータの実行をハードウェア的に防止する機能です。コンピュータウイルスが不正にプログラムコードを書き込んだり、実行しないようにすることができます。

EFS（Encrypting File System）は、Windows 7 Professionalの標準ファイルシステムであるNTFSが持つファイルやフォルダの暗号化機能です。暗号化を行ったユーザー以外、データ復号化が行えないため、高いセキュリティ効果をもたらすことが可能です。

コンピュータウイルスの検出、識別、および駆除を行うためのアプリケーションとして「ウイルスバスター」が添付されています。

DeviceProtectorは、各種周辺機器の使用を制限することができるアプリケーションです。

本機には、システム管理者のパソコンからネットワークに接続された他のパソコンの電源やシステムを遠隔操作して管理するために、次のようなマネジメント機能があります。

• リモートパワーオン（WoL（Wake on LAN））機能
• ネットワークブート機能（PXE機能）

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

• スリープ状態からの復帰

管理者のパソコンから本機にパワーオンを指示する特殊なパケット（Magic Packet）を送信し、そのパケットを本機の専用コントローラが受信するとパワーオン動作を開始します。
これにより、管理者のパソコンが離れた場所にあっても、LANで接続された本機をスリープ状態から復帰させることができます。

スリープ状態からWoLを利用するための設定

1. 「デバイス マネージャー」を開く
2. 「ネットワーク アダプター」をダブルクリック
3. 表示されたLANアダプタをダブルクリック
4. 「詳細設定」タブをクリック
5. 「プロパティ」欄の「WOL マジック パケット」をクリック
6. 「値」欄で「有効化」を選択し、「OK」ボタンをクリック
7. 再度表示されたLANアダプタをダブルクリック
8. 「電源の管理」タブをクリック
9. 次の項目を確認し、チェックが付いていない場合はチェックを付ける
   • 「電力の節約のために、コンピューターでこのデバイスの電源をオフにできるようにする」
   • 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
   • 「Magic Packetでのみ、コンピューターのスタンバイ状態を解除できるようにする」
10. 「OK」ボタンをクリック
11. をクリック
12. をクリック

以上で設定は完了です。

設定の解除

スリープ状態または休止状態からWoLを利用する設定を解除する場合は、次の手順で設定を行ってください。

1. 「デバイス マネージャー」を開く
2. 「ネットワーク アダプター」をダブルクリック
3. 表示されたLANアダプタをダブルクリック
4. 「電源の管理」タブをクリック
5. 下記の設定項目のチェックを外す
   • 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
   • 「Magic Packetでのみ、コンピューターのスタンバイ状態を解除できるようにする」
6. 「詳細設定」タブをクリック
7. 「プロパティ」欄の「WOL マジック パケット」をクリック
8. 「値」欄で「無効化」を選択し、「OK」ボタンをクリック
9. をクリック
10. をクリック
11. 本機を再起動する

以上で設定は完了です。

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

• OSインストール
• BIOSフラッシュ（BIOS ROMの書き換え）
• BIOS設定変更

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   参照 BIOSセットアップユーティリティについて
   「システム設定」の「BIOSセットアップユーティリティについて」
2. 「Configuration」メニューの「PXE Boot to LAN」を「Enabled」に設定する
3. 「Boot」メニューの「Boot Device Priority」で、「Network」を選択し、【F5】または【F6】を押して設定項目の一番上に移動させる
4. 【F10】を押す

   確認の画面が表示されます。

5. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上でネットワークブートを使用するための設定は完了です。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

BIOSセットアップユーティリティでの使用する主なキーについては次をご覧ください。

キー	機能・操作
【←】【→】	「Information」「Configuration」などのメニューバーの項目を選択します。
【↑】【↓】	設定項目を選択します。 設定可能な値を一覧表示している場合は、設定値を選択します。
【F5】【F6】	設定値を変更します。
【Enter】	現在の項目の設定画面を表示します。 また設定値を決定しメニューを閉じます。 「System Time」「System Date」で設定する桁を移動します。
【Esc】	設定を保存せず、BIOSセットアップユーティリティを終了します。 設定画面表示時、前の画面に戻ります。
【F9】	BIOSセットアップユーティリティの設定値を工場出荷時の状態に戻します。
【F10】	設定の変更を保存し、本機を再起動します。

変更を保存して終了する

1. 【F10】を押す

   確認の画面が表示されます。中止したいときは【Esc】を押してください。

2. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

変更を保存せず終了する

1. キーボードの【←】【→】でメニューバーの「Exit」を選択する

   メニューが表示されます。

2. キーボードの【↓】で「Exit Discarding Changes」を選択し、【Enter】を押す

   設定の保存についての確認画面が表示された場合は、「Yes」を選択して【Enter】を押してください。
   設定値を変更せずにBIOSセットアップユーティリティが終了し、本機が再起動します。

設定を工場出荷時の値に戻すときは、次の手順で行ってください。

設定項目	設定値	説明
Product Name	－	型番を表示します。
BIOS Version	－	BIOSのバージョンを表示します。
EC Version	－	ECのバージョンを表示します。
Serial Number	－	製造番号を表示します。
UUID Number	－	UUIDを表示します。
CPU	－	CPUタイプと速度を表示します。
System Memory	－	搭載されている総メモリ容量を表示します。
Hard disk	－	現在接続されているハードディスクが表示されます。
CD/DVD Rom	－	現在接続されている光学ドライブが表示されます。

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

アドミニストレータパスワード、ユーザパスワードの設定

「Set Administrator Password」または「Set User Password」にカーソルを合わせて【Enter】を押すと表示される設定画面で設定します。

新しくパスワードを設定する場合は、「Enter New Password」欄に設定するパスワードを入力して【Enter】を押し、「Confirm New Password」欄に確認のために同じパスワードを入力して【Enter】を押してください。

設定済みのパスワードを変更する場合は、「Enter Current Password」欄に現在のパスワードを入力して【Enter】を押した後で、新しくパスワードを設定する場合と同様にパスワードを入力してください。

ハードディスクパスワードの設定

「Set Hard Disk Passwords」にカーソルを合わせて【Enter】を押すと設定画面が表示されます。
「Enter Master Password」欄にハードディスクマスターパスワードを入力して【Enter】を押し、「Confirm Master Password」欄に確認のために同じパスワードを入力して【Enter】を押します。同様に、ハードディスクユーザーパスワードを入力して【Enter】を押すとハードディスクパスワードが設定されます。
ハードディスクパスワードを設定した場合、設定したハードディスクマスタパスワードかハードディスクユーザパスワードを本機の起動時に入力する必要があります。
設定済みのハードディスクパスワードを変更する場合は「Change Master Password」または「Change User Password」にカーソルを合わせて【Enter】を押します。「Enter Current Password」欄が表示されるので、現在のパスワードを入力し【Enter】を押した後で、新しくパスワードを設定する場合と同様にパスワードを入力してください。

ハードディスクパスワードの解除

「Change Master Password」にカーソルを合わせて【Enter】を押し設定画面を表示させます。
「Enter Current Password」欄に現在のパスワードを入力し【Enter】を押し、「Enter New Password」欄および「Confirm New Password」欄に何も入力しないで【Enter】を押すとパスワードが解除されます。

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

本機の起動時に、OSを起動するデバイスを手動選択する

本機の起動時に、OSを起動するデバイスを手動選択する場合は、次の手順で行います。

1. 電源を入れ、すぐに【F12】を数回押す
   チェック

   • 「Security」メニューの「Power on Password」を「Enabled」に設定している場合、パスワード入力画面が表示されます。その場合は、アドミニストレータパスワードかユーザパスワードを入力してください。
   • 「Boot Manager」が表示されない場合は、【F12】を押す間隔を変えてください。
2. 【↑】【↓】で起動するデバイスを選択し、【Enter】を押す

割り込みレベル、およびDMAチャネルの割り当てについては、下記のリンクよりご覧ください。

http://121ware.com/e-manual/m/nx/ac/201310/bios/v1/mst/index.html

本機にインストール、または添付されているアプリケーションはモデルによって異なります。

標準でインストール、または添付されているアプリケーション

アプリケーション	機　能
Internet Explorer	インターネットへ接続する ファイルをダウンロードする
ウイルスバスター	コンピュータウイルスを検出して除去する
Access Connections	ネットワークの設定、接続、切り替えおよびロケーション・プロファイルのインポートとエクスポートをする
Adobe Reader	PDF形式のマニュアルを表示、閲覧、印刷する
DeviceProtector	周辺機器の使用を制限する
ECOモード設定ツール	ECOボタン、または設定したホットキーでモード（電源プラン）を切り替える
ピークシフト設定ツール	電力需要がピークに達する時間帯の電力消費を他の時間帯に移行する
バッテリ・リフレッシュ＆診断ツール※4	バッテリリフレッシュと性能診断
ハードディスクデータ消去ツール※6	ハードディスクのデータを消去する
クイックパワーオン	コンピュータの起動を高速化する
ファイナルパソコンデータ引越し 9 plus for NEC	データ移行

モデルによってインストール、または添付されているアプリケーション

◆Office Home and Business 2013モデル

アプリケーション	機　能
Word 2013	文章を作成する HTMLを作成する
Excel 2013	表計算をする
Outlook 2013	予定やスケジュールを管理する 住所録を作る ファイルを管理する 電子メールを送受信する
PowerPoint 2013	プレゼンテーションや企画書を作成する
OneNote 2013	電子ノートブック機能

◆DVDスーパーマルチドライブモデル

アプリケーション	機　能
CyberLink PowerDVD	DVDを再生する
Roxio Creator LJB	CD-Rなどにデータを保存する

本機にインストールまたは添付されているアプリケーションの概要とインストール方法およびアンインストール方法について説明します。
インストールやアンインストールをする場合、Windowsおよびインストールされているアプリケーションについての知識が必要になります。

インストールについて

本機にインストール、または添付されているアプリケーションをインストールする場合の手順を説明します。

アンインストールについて

本機にインストールされているアプリケーションまたは購入後にインストールされた本機添付のアプリケーションのアンインストールの手順を説明します。
ご自分でインストールされた別売のアプリケーションのアンインストールについては、そのアプリケーションに添付されたマニュアルをご覧ください。

ソフトウェア占有量については、下記のリンクよりご覧ください。

http://121ware.com/e-manual/m/nx/ac/201310/bios/v1/mst/index.html

概要

本機には「Windows 7 SP1」がインストールされています。
Windows 7 SP1は、Windows 7で発見された問題の改善および更新プログラムを集めたものです。

以下のWebサイトではWindows 7 のService Packについての最新情報などを提供しています。
定期的にアクセスしてください。

http://windows.microsoft.com/ja-JP/windows/downloads/service-packs

アンインストール

• 概要
• インストール
• アンインストール

概要

インターネットへの接続を行い、ホームページを表示します。
機能の詳細や操作方法については、以下をご覧ください。

●機能の詳細や操作方法

ヘルプ（Internet Explorer 10上で【Alt】を押し、「ヘルプ」→「Internet Explorer ヘルプ」をクリック）

●Internet Explorerの最新情報

http://windows.microsoft.com/ja-JP/internet-explorer/products/ie/home

起動方法

1. 「スタート」ボタン→「すべてのプログラム」→「Internet Explorer」をクリック

   Internet Explorer 10画面が表示されます。

インストール

アンインストール

Internet Explorer 10のアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 左側に表示されている「インストールされた更新プログラムを表示」をクリック
5. 「更新プログラムのアンインストール」の「Microsoft Windows」配下にある「Windows Internet Explorer 10」を選択し、「アンインストール」をクリック

   これ以降の操作は画面の指示に従ってください。

6. 再起動を促すメッセージが表示された場合は、「今すぐ再起動する」ボタンをクリック

   再起動を促すメッセージが表示されない場合は、Windowsを再起動してください。

以上でInternet Explorer 10のアンインストールは終了です。

• 概要
• 初回起動手順
• 使用上の注意
• インストール
• アンインストール

概要

Word 2013、Excel 2013、Outlook 2013が同梱されています。
機能の詳細や操作方法、最新情報については、以下をご覧ください。

●機能の詳細や操作方法

Office Personal 2013に同梱されているマニュアル、および各Office アプリケーションのヘルプ

●Office Personal 2013の最新の情報

http://office.microsoft.com/ja-jp/

初回起動手順

Office Personal 2013では、工場出荷時の状態で、Office Personal 2013のセットアップ モジュールがインストールされています。
初回起動によりライセンス認証を含めインストールを完了させる必要があります。
以下の初回起動手順を行ってください。
ライセンス認証については、Office Personal 2013に同梱されているマニュアル、各Office アプリケーションのヘルプ、または下記ホームページを参照してください。

http://office.microsoft.com/ja-jp/

1. 「スタート」ボタン→「すべてのプログラム」→「Microsoft Office」をクリック
2. 「Office をお選びいただき、ありがとうございます。それでは始めましょう。」と表示されたら、「ライセンス認証」をクリック
3. 「プロダクト キーを入力してください」と表示されたら、プロダクト キーを入力し、「インストール」ボタンをクリック

   Office のインストールが開始されます。

   チェックプロダクト キーは添付されているOffice Personal 2013のパッケージに同梱されています。
4. 「新しい Office へようこそ。」と表示されたら、「次へ」をクリック
5. 「最初に行う設定です。」と表示されたら、「Office の品質向上に役立つ情報を Microsoft に送る」または「いいえ」のいずれかを選択する
6. 画面右下にある「使用許諾契約書を読む」をクリックし、内容を確認後、「同意する」をクリック

   これ以降の操作は画面の指示に従ってください。

   チェック以下の画面が表示されますので、内容の確認や設定を行ってください。


   • 「サインインして Office を最大限に活用しましょう。」
   • 「SkyDrive についての説明をご覧ください。」
   • 「新機能に関する説明をご覧ください。」
7. 「準備が整いました。」と表示されたら、「完了」ボタンをクリック

以上で初回起動手順は終了です。

使用上の注意

Microsoft^® Updateについて

Office の安定性と安全性を向上させるための更新プログラムが提供されています。
Office を最新の状態に保つために、Microsoft^® Updateを定期的に実施してください。

その他

• 以下の場合にイベントビューアに「警告」または「エラー」が表示されることがありますが、動作上問題ありません。

  • Office Personal 2013をインストールした時
  • 新規ユーザーでサインイン後、Office Personal 2013に含まれるアプリケーションのいずれかを初めて起動した時
• Office に含まれるアプリケーションを起動した状態ではスリープ状態にできない場合があります。
  その場合は、アプリケーションを終了させてから再度スリープ状態にしてください。
• Office に含まれるアプリケーションを起動した状態でWindowsを終了するとエラーが表示される場合があります。
  すべてのアプリケーションを終了してからWindowsを終了してください。
• カスタムテキストサイズの設定（DPI）を既定の100%から125%に変更した場合、以下の問題が発生しますが動作上問題ありません。

  • Word 2013の書式設定と編集の制限ウィンドウが表示不正となる
• Word 2013の「はがき印刷」を使用するにはMicrosoft^® .NET Framework 4以上をインストールする必要があります。

インストール

ここでは、工場出荷時と同じ状態にインストールする方法を説明します。
その他のインストール方法については、Office Personal 2013に同梱されているマニュアルをご覧ください。

Office Personal 2013のインストール

Internet Explorerのお気に入りに登録されている「Office を再インストールする」へアクセスするか、Office Personal 2013に同梱されているマニュアルの説明に従って、再インストールを行ってください。

アンインストール

「Microsoft Office IME 2010 (Japanese)」のアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Microsoft Office IME 2010 (Japanese)」を選択し、「アンインストール」をクリック

   これ以降の操作は画面の指示に従ってください。

5. アンインストールが完了したら、「OK」ボタンをクリック
6. Windowsを再起動する

以上で「Microsoft Office IME 2010 (Japanese)」のアンインストールは終了です。
次に「「Microsoft SkyDrive」のアンインストール」へ進んでください。

「Microsoft SkyDrive」のアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Microsoft SkyDrive」を選択し、「アンインストール」をクリック

   これ以降の操作は画面の指示に従ってください。

5. アンインストールが完了したら、Windowsを再起動する

以上で「Microsoft SkyDrive」のアンインストールは終了です。
次に「Office Personal 2013のアンインストール」へ進んでください。

Office Personal 2013のアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Microsoft Office」を選択し、「アンインストール」をクリック
   チェック 「Microsoft Office Personal 2013 - ja-jp」と表示される場合もあります。



   これ以降の操作は画面の指示に従ってください。

5. アンインストールが完了したら、「閉じる」ボタンをクリック
6. Windowsを再起動する

   再起動を促すメッセージが表示された場合は、「はい」ボタンをクリックしてください。

以上でOffice Personal 2013のアンインストールは終了です。

• 概要
• 初回起動手順
• 使用上の注意
• インストール
• アンインストール

概要

Word 2013、Excel 2013、Outlook 2013、PowerPoint 2013、OneNote 2013が同梱されています。
機能の詳細や操作方法、最新情報については、以下をご覧ください。

●機能の詳細や操作方法

Office Home and Business 2013に同梱されているマニュアル、および各Office アプリケーションのヘルプ

●Office Home and Business 2013の最新の情報

http://office.microsoft.com/ja-jp/

初回起動手順

Office Home and Business 2013では、工場出荷時の状態で、Office Home and Business 2013のセットアップ モジュールがインストールされています。
初回起動によりライセンス認証を含めインストールを完了させる必要があります。
以下の初回起動手順を行ってください。
ライセンス認証については、Office Home and Business 2013に同梱されているマニュアル、各Office アプリケーションのヘルプ、または下記ホームページを参照してください。

http://office.microsoft.com/ja-jp/

1. 「スタート」ボタン→「すべてのプログラム」→「Microsoft Office」をクリック
2. 「Office をお選びいただき、ありがとうございます。それでは始めましょう。」と表示されたら、「ライセンス認証」をクリック
3. 「プロダクト キーを入力してください」と表示されたら、プロダクト キーを入力し、「インストール」ボタンをクリック

   Office のインストールが開始されます。

   チェックプロダクト キーは添付されているOffice Home and Business 2013のパッケージに同梱されています。
4. 「新しい Office へようこそ。」と表示されたら、「次へ」をクリック
5. 「最初に行う設定です。」と表示されたら、「Office の品質向上に役立つ情報を Microsoft に送る」または「いいえ」のいずれかを選択する
6. 画面右下にある「使用許諾契約書を読む」をクリックし、内容を確認後、「同意する」をクリック

   これ以降の操作は画面の指示に従ってください。

   チェック以下の画面が表示されますので、内容の確認や設定を行ってください。

   • 「サインインして Office を最大限に活用しましょう。 」
   • 「SkyDrive についての説明をご覧ください。 」
   • 「新機能に関する説明をご覧ください。」
7. 「準備が整いました。」と表示されたら、「完了」ボタンをクリック

以上で初回起動手順は終了です。

使用上の注意

Microsoft^® Updateについて

Office の安定性と安全性を向上させるための更新プログラムが提供されています。
Office を最新の状態に保つために、Microsoft^® Updateを定期的に実施してください。

その他

• 以下の場合にイベントビューアに「警告」または「エラー」が表示されることがありますが、動作上問題ありません。

  • Office Home and Business 2013をインストールした時
  • 新規ユーザーでサインイン後、Office Home and Business 2013に含まれるアプリケーションのいずれかを初めて起動した時
• Office に含まれるアプリケーションを起動した状態ではスリープ状態にできない場合があります。
  その場合は、アプリケーションを終了させてから再度スリープ状態にしてください。
• Office に含まれるアプリケーションを起動した状態でWindowsを終了するとエラーが表示される場合があります。
  すべてのアプリケーションを終了してからWindowsを終了してください。
• カスタムテキストサイズの設定（DPI）を既定の100%から125%に変更した場合、以下の問題が発生しますが動作上問題ありません。

  • Word 2013の書式設定と編集の制限ウィンドウが表示不正となる
• Word 2013の「はがき印刷」を使用するにはMicrosoft^® .NET Framework 4以上をインストールする必要があります。

インストール

ここでは、工場出荷時と同じ状態にインストールする方法を説明します。
その他のインストール方法については、Office Home and Business 2013に同梱されているマニュアルをご覧ください。

Office Home and Business 2013のインストール

Internet Explorerのお気に入りに登録されている「Office を再インストールする」へアクセスするか、Office Home and Business 2013に同梱されているマニュアルの説明に従って、再インストールを行ってください。

アンインストール

「Microsoft Office IME 2010 (Japanese)」のアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Microsoft Office IME 2010 (Japanese)」を選択し、「アンインストール」をクリック

   これ以降の操作は画面の指示に従ってください。

5. アンインストールが完了したら、「OK」ボタンをクリック
6. Windowsを再起動する

以上で「Microsoft Office IME 2010 (Japanese)」のアンインストールは終了です。
次に「「Microsoft SkyDrive」のアンインストール」へ進んでください。

「Microsoft SkyDrive」のアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Microsoft SkyDrive」を選択し、「アンインストール」をクリック

   これ以降の操作は画面の指示に従ってください。

5. アンインストールが完了したら、Windowsを再起動する

以上で「Microsoft SkyDrive」のアンインストールは終了です。
次に「Office Home and Business 2013のアンインストール」へ進んでください。

Office Home and Business 2013のアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Microsoft Office」を選択し、「アンインストール」をクリック
   チェック 「Microsoft Office Home and Business 2013 - ja-jp」と表示される場合もあります。



   これ以降の操作は画面の指示に従ってください。

5. アンインストールが完了したら、「閉じる」ボタンをクリック
6. Windowsを再起動する

   再起動を促すメッセージが表示された場合は、「はい」ボタンをクリックしてください。

以上でOffice Home and Business 2013のアンインストールは終了です。

• 概要
• 使用上の注意
• インストール
• アンインストール

概要

ウイルスバスターはコンピュータウイルスの検出、識別、および除去を行うウイルス対策ソフトです。
機能の詳細、操作方法、制限事項、および最新情報については、以下をご覧ください。

●機能の詳細や操作方法

定期的にウイルスを検索する予約スキャン、ネットワークや外付けドライブを経由したウイルスの侵入を常に見張る機能やウイルスを駆除する機能などがあります。

ヘルプ（「スタート」ボタン→「すべてのプログラム」→「ウイルスバスター クラウド」→「ウイルスバスター ヘルプ」をクリック）

●動作環境、制限事項に関する情報

Readme（「アプリケーションディスク」内の「VB」フォルダにある「readme.htm」をダブルクリック）

●ウイルスバスターの最新の情報

http://www.trendmicro.co.jp

起動方法

1. 「スタート」ボタン→「すべてのプログラム」→「ウイルスバスター クラウド」→「ウイルスバスターの表示」をクリック

   ウイルスバスターの画面が表示されます。

使用上の注意

ウイルスバスターについて

本機に添付のウイルスバスターではパターンファイルの大半をインターネット上に配置しており、インターネット経由で常に最新の防御情報を得ることによりクライアント上の安全性維持を実現しています。
インターネット上のパターンファイルを利用することで、最新の脅威に対抗し安全性をより高めることができるため、インターネットに常時接続した環境でウイルスバスターをご利用ください。

オンラインユーザ登録について

ウイルスバスターをインストール後、インターネットに接続することで自動的にユーザー登録されます。
登録状況を確認するときは、次の手順で行います。

1. 「スタート」ボタン→「すべてのプログラム」→「ウイルスバスター クラウド」→「ウイルスバスターの表示」をクリック
2. 「ホーム」にある「シリアル番号 (以下をクリック)」を確認する

   「未登録」と表示されている場合は、手順3へ進んでください。
   有効期限が表示されている場合は、ここで終了です。

3. 「未登録」をクリック
4. 「お客さま情報」画面の有効期限が表示されていることを確認する

試用期間はインターネット接続後、90日間です。
90日間は無料で試用することができますが、試用期間が終了するとすべての機能が利用できなくなります。
引き続きお使いになる場合は、ウイルスバスターを購入する必要があります。
購入に関する詳細な情報は以下のホームページをご覧ください。

http://www.trendmicro.co.jp

以上でオンラインユーザ登録は終了です。
次に「アップデートについて」へ進んでください。

アップデートについて

本機に添付しているウイルスバスターは、トレンドマイクロのサーバに定期的にアクセスして、新しい脅威に対する最新の保護機能を自動的にダウンロードします。

アップデートを行うことにより、名称やユーザーインターフェイスなどが変更される可能性があります。
最新の情報は、お使いのソフトのヘルプをご覧ください。

アップデートが成功しない場合は、インターネットに接続できるか確認してください。
インターネットに接続できるにもかかわらず、アップデートが成功しない場合は、以下のホームページをご覧ください。

http://jp.trendmicro.com/jp/support/personal/index.html

予約スキャンについて

ウイルスバスターの予約スキャン機能で、実行タイミングに応じてウイルスの検査を自動的に実行することができます。
以下の手順で、予約スキャン機能を設定してください。

1. Windowsを起動する
2. 「スタート」ボタン→「すべてのプログラム」→「ウイルスバスター クラウド」→「ウイルスバスターの表示」をクリック
3. 「コンピュータを守る」をクリックし、「コンピュータの保護設定」をクリック
4. 「ウイルス/スパイウェア対策」の「予約スキャン」をクリックし、「予約スキャンを有効にする」にチェックを付ける
5. 予約スキャンを開始する時刻と、曜日/毎日/毎月1日のいずれかを設定する
6. スキャンの種類を選択する
7. 設定を変更したら、「適用」ボタンをクリック
8. 「OK」ボタンをクリック

   設定についてはウイルスバスターのヘルプをご覧ください。

以上で予約スキャンの設定は終了です。

ファイル/フォルダのセキュリティ監視について

アプリケーションのインストール、アンインストール、または使用中に警告を受けたときは、対象のアプリケーションが安全なものであることを確認した上で、ウイルスバスターのヘルプをご覧になり、例外設定に追加してください。

ボリューム削除時のウィンドウについて

「ディスクの管理」より「ボリュームの削除」を行うと、ボリューム使用中を表す警告ウィンドウが表示される場合がありますが動作に影響はありません。
警告ウィンドウが表示された場合は、「はい」ボタンをクリックしてください。

有料のサービスについて

「リモートファイルロック」をご使用になる場合は、ウイルスバスター製品版へのアップグレード（有償）が必要です。
詳細については、トレンドマイクロ オンラインショップをご覧ください。オンラインショップへは、タスク バーの通知領域にあるウイルスバスターのアイコンを右クリック→「シリアル番号の確認」をクリック→「お客さま情報」画面にある「今すぐ購入」をクリックし進んでください。

インストール

ウイルスバスターのインストール

1. Windowsを起動する
2. 光学ドライブに「アプリケーションディスク」をセットする
3. 「スタート」ボタン→「すべてのプログラム」→「アクセサリ」→「ファイル名を指定して実行」をクリック
4. 「名前」に次のように入力し、「OK」ボタンをクリック

   D:\Nxsetup.exe

5. 「ウイルスバスター クラウド」を選択し、「インストール」ボタンをクリック

   これ以降の操作は画面の指示に従ってください。

6. 「メールアドレスを入力してください」と表示されたら、メールアドレスを入力し、「完了」ボタンをクリック
   チェック

   • メールアドレスは、ユーザー登録を行うメールアドレスを入力してください。
   • トレンドマイクロの最新情報を受信しないときは、「トレンドマイクロの最新情報を受信する」のチェックを外してください。
7. 「ウイルスバスター クラウド」画面が表示されたら、「終了」をクリック
8. 光学ドライブから「アプリケーションディスク」を取り出し、Windowsを再起動する

以上でウイルスバスターのインストールは終了です。
次に「オンラインユーザ登録について」へ進んでください。

アンインストール

ウイルスバスターのアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「ウイルスバスター クラウド」を選択し、「アンインストール」をクリック

   これ以降の操作は画面の指示に従ってください。

5. 「正常にアンインストールしました」と表示されたら、「今すぐ再起動」ボタンをクリック

   Windowsが再起動します。

以上でウイルスバスターのアンインストールは終了です。

• 概要
• 使用上の注意
• Access Connectionsでの無線LAN機能のオン／オフ
• Access Connectionsでの無線LANの設定と接続
• Access Connectionsでの有線LANの設定と接続
• インストール
• アンインストール

概要

Access Connectionsはネットワークの設定、接続、切り替えおよびロケーション・プロファイルのインポートとエクスポートができます。
機能の詳細や操作方法、最新情報については、以下をご覧ください。

●機能の詳細や操作方法

Access Connectionsのヘルプ（Access Connectionsを起動し、ボタンをクリック→「Access Connections ヘルプ」をクリック）

起動方法

1. 「スタート」ボタン→「すべてのプログラム」→「Access Connections」をクリック

   Access Connectionsのメインウィンドウが表示されます。

使用上の注意

• 本アプリケーションを使用する前に、「本機の機能」の「無線LAN機能」に記載している以下の内容をあわせてご覧ください。

  • 概要
  • 本機を安全にネットワークに接続するために
  • 無線LAN製品ご使用時におけるセキュリティに関するご注意
  • 使用上の注意
• 有線LANのリモートパワーオンについて
  有線LANのプロファイルの設定にある「イーサネットのWake-On-LAN設定を選択する」をご使用になる場合は以下をご覧になり、リモートパワーオン機能を有効にしてください。
  参照 リモートパワーオン（WoL（Wake on LAN））機能について
  「本機の機能」の「LAN機能」-「リモートパワーオン（WoL（Wake on LAN））機能」
• ネットワークの切断について
  ネットワークの切断を行うと無線LAN機能が自動的にオフに変更されます。無線LAN機能がオフになった場合、下記の手順で無線LAN機能をオンにしてください。
  1. 「スタート」ボタン→「コントロール パネル」をクリック
  2. 「ハードウェアとサウンド」をクリックし、「Windows モビリティ センター」をクリック
  3. 「ワイヤレス ネットワーク」にある「ワイヤレスをオンにする」ボタンをクリック
• カスタムテキストサイズの設定について
  カスタムテキストサイズの設定（DPI）を既定の100%から150%に変更した場合、Access Connectionsが画面からはみ出る場合があります。その場合は、カスタムテキストサイズの設定（DPI）を既定の150%から100%に変更してご使用ください。
  1. 「スタート」ボタン→「コントロール パネル」をクリック
  2. 「デスクトップのカスタマイズ」をクリック
  3. 「ディスプレイ」の「テキストやその他の項目の大きさの変更」をクリック
  4. 「小 - 100%」を選択し「適用」ボタンをクリック

     カスタムテキストサイズの設定（DPI）でテキストのサイズを変更する場合は、左側の「カスタム テキスト サイズの設定（DPI)」をクリックして設定してください。

  5. ログオフを促すメッセージが表示されたら、「今すぐログオフ」ボタンをクリック

     Windowsからログオフします。
     ログオン画面が表示されたら、ログオンしなおしてください。

Access Connectionsでの無線LAN機能のオン／オフ

タスク バーの通知領域から「ワイヤレス ステータス アイコン（）」を使って、無線LAN機能のオン／オフを切り替えることができます。

無線LAN機能をオンにする場合

1. タスク バーの通知領域にある「ワイヤレス ステータス アイコン（）」をクリック
2. 表示されるメニューから「無線をオンにする」をクリック

無線LAN機能をオフにする場合

1. タスク バーの通知領域にある「ワイヤレス ステータス アイコン（）」をクリック
2. 表示されるメニューから「無線をオフにする」をクリック

Access Connectionsでの無線LANの設定と接続

無線LANの設定をする

「ベーシック・ビュー」で設定する方法を説明します。
「アドバンス・ビュー」の「インターネットに接続」や「アドバンス・ビュー」の「プロファイル」で設定したい場合は、「Access Connections ヘルプ」をご覧ください。

1. 無線LAN機能がオンになっていることを確認する

   無線LAN機能がオフになっている場合は、「Access Connectionsでの無線LAN機能のオン／オフ」をご覧になり、無線LAN機能をオンにしてください。

2. 「スタート」ボタン→「すべてのプログラム」→「Access Connections」をクリック
3. 「切替」が「アドバンスへ」と表示されている場合は「アドバンスへ」ボタンをクリック

   「切替」が「ベーシックへ」と表示されている場合は手順4へ進んでください。

4. 「インターネットに接続」タブをクリック

   ネットワーク名（SSID）の一覧が表示されます。

5. 接続する無線LANアクセスポイントのネットワーク名（SSID）をクリック
   チェック

   • 選択した無線LANアクセスポイントに間違いがないか、ネットワーク名（SSID）を確認してください。
   • ネットワーク名（SSID）の一覧に接続するネットワーク名（SSID）が表示されない場合は、「再検索」ボタンをクリックしてください。それでもネットワーク名（SSID）が表示されない場合は、無線LANアクセスポイントがネットワーク名（SSID）を通知しない設定になっている場合があります。無線LANアクセスポイントの設定を確認し、「Access Connections ヘルプ」をご覧になり「アドバンス・ビュー」の「ロケーション プロファイルの作成」で無線LANの設定を行ってください。
6. 「接続」ボタンをクリック
7. 「ネットワークにはネットワーク･キーが必要です。」と表示されたら、「パスワード」を入力して「接続」ボタンをクリック
8. 「この接続をロケーションの１つとして保存しますか？」と表示されたら、「ロケーション名」を入力して「保存」ボタンをクリック

以上で設定は完了です。

設定済みの接続先に接続する

1. 無線LAN機能がオンになっていることを確認する

   無線LAN機能がオフになっている場合は、「Access Connectionsでの無線LAN機能のオン／オフ」をご覧になり、無線LAN機能をオンにしてください。

2. 「スタート」ボタン→「すべてのプログラム」→「Access Connections」をクリック
3. 「切替」が「アドバンスへ」と表示されている場合は「アドバンスへ」ボタンをクリック

   「切替」が「ベーシックへ」と表示されている場合は手順4へ進んでください。

4. 「ロケーション」にある接続先から接続するロケーション プロファイルを選択し、「接続」ボタンをクリック

以上で接続は完了です。

Access Connectionsでの有線LANの設定と接続

Access Connectionsで有線LANでの設定や接続をする場合は、「Access Connections ヘルプ」をご覧ください。

インストール

Access Connectionsのインストール

1. Windowsを起動する
2. 光学ドライブに「アプリケーションディスク」をセットする
3. 「スタート」ボタン→「すべてのプログラム」→「アクセサリ」→「ファイル名を指定して実行」をクリック
4. 「名前」に次のように入力し、「OK」ボタンをクリック

   D:\Nxsetup.exe

5. 「Access Connections」を選択し、「インストール」ボタンをクリック

   これ以降の操作は画面の指示に従ってください。

6. 「InstallShield ウィザードを完了しました」と表示されたら、「完了」ボタンをクリック
7. 再起動を促すメッセージが表示されたら、「いいえ」ボタンをクリック
8. 光学ドライブから「アプリケーションディスク」を取り出し、Windowsを再起動する

以上でAccess Connectionsのインストールは終了です。

アンインストール

Access Connectionsのアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Access Connections」を選択し、「アンインストール」をクリック
5. 「Access Connections をアンインストールしますか？」と表示されたら、「はい」ボタンをクリック
   チェック「ユーザー アカウント制御」画面にある「発行元」が「不明」と表示されますが問題ありません。
6. 「システムの実行中に更新できないファイルまたはサービスを、セットアップで更新する必要があります。」と表示されたら、「OK」ボタンをクリック
7. 「Access Connections プロファイルを続けてご利用になりますか？」と表示されたら、「いいえ」ボタンをクリック

   アンインストール後に再度Access Connectionsをインストールしてご使用になる場合は「はい」ボタンをクリックしてください。

8. 再起動を促すメッセージが表示されたら、「はい」ボタンをクリック

   Windowsが再起動します。

以上でAccess Connectionsのアンインストールは終了です。

• 概要
• 使用上の注意
• インストール
• アンインストール

概要

DeviceProtectorは、各種周辺機器の使用を制限することができるアプリケーションです。
DeviceProtectorで周辺機器を無効にすることで、情報漏えいやコンピュータウイルス、不正なプログラムの流入を防ぐことができます。
DeviceProtectorは、次のような周辺機器を制限することができます。

• 内蔵の光学ドライブなどのIDE機器
• SDメモリーカードスロット
• USB機器（USB接続の内蔵機器を含む）
• ネットワーク機器

IDE機器、USB機器については、機器単位で有効、無効の設定ができるため、より高度で柔軟な管理ができます。
機能の詳細や操作方法、制限事項については、以下をご覧ください。

●機能の詳細や操作方法、制限事項

DeviceProtector User's Guide（「アプリケーションディスク」内の「DeviceProtector¥doc¥DeviceProtector User's Guide.chm」）

起動方法

1. 「スタート」ボタン→「すべてのプログラム」→「DeviceProtector」→「DeviceProtector管理者用設定ツール」をクリック
   チェック

   • 「DeviceProtector管理者用設定ツール」は、管理者（Administrator）権限を持つユーザーでログオンして使用してください。
   • インストール後、初めて起動した場合は、「パスワード設定」画面が表示されます。
     「パスワード」と「パスワードの確認」欄にパスワードを入力し、「OK」ボタンをクリックしてください。
     何も入力せずに「OK」ボタンをクリックした場合は、空のパスワードが設定されます。
   • 2回目以降は「管理者確認」画面が表示されますので、「パスワード」欄に設定したパスワードを入力し、「OK」ボタンをクリックしてください。

使用上の注意

パスワードについて

「DeviceProtector管理者用設定ツール」の起動にはパスワードが必要です。
また、このパスワードはアンインストールするときにも必要です。絶対に忘れないようにしてください。

Roxio Creator LJBと同時に使用する場合の注意

DeviceProtectorで書き込みを制限していると、Roxio Creator LJBを使用してメディアへ書き込みやファイルバックアップはできません。
メディアへ書き込みやファイルバックアップを行う場合は、DeviceProtectorで光学ドライブを機器単位で有効に設定するか、書き込み制限を解除してください。

インストール

DeviceProtectorのインストール

1. Windowsを起動する
2. 光学ドライブに「アプリケーションディスク」をセットする
3. 「スタート」ボタン→「すべてのプログラム」→「アクセサリ」→「ファイル名を指定して実行」をクリック
4. 「名前」に次のように入力し、「OK」ボタンをクリック

   D:\Nxsetup.exe

5. 「DeviceProtector v8.1」を選択し、「インストール」ボタンをクリック

   これ以降の操作は画面の指示に従ってください。

6. 「InstallShield Wizard の完了」と表示されたら、「いいえ、後でコンピュータを再起動します。」にチェックを付け、「完了」ボタンをクリック
7. 光学ドライブから「アプリケーションディスク」を取り出し、Windowsを再起動する
   チェック 万一に備え、再起動後に「DeviceProtector管理者用設定ツール」を起動し、「ロック解除用パスワード」、および「ロック解除キー」を必ず設定してください。
   設定方法については「DeviceProtector User's Guide」をご覧ください。

以上でDeviceProtectorのインストールは終了です。

アンインストール

DeviceProtectorのアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「DeviceProtector」を選択し、「アンインストール」をクリック
5. 「ようこそ」と表示されたら、「次へ」ボタンをクリック
6. 「選択したアプリケーション、およびすべての機能を完全に削除しますか？」と表示されたら、「はい」ボタンをクリック
7. 「パスワード」画面が表示されたら、管理者パスワードを入力し、「次へ」ボタンをクリック
   チェック 入力するパスワードは「DeviceProtector管理者用設定ツール」の起動時に入力するパスワードです。
   このパスワードを忘れてしまった場合は、DeviceProtectorをアンインストールすることはできません。
   なお、パスワードが設定されていない状態（空のパスワードが設定されている場合は除く）でアンインストールする場合は、「パスワード」画面は表示されません。
8. 「ドライバをアンインストールします。」と表示されたら、「OK」ボタンをクリック

   アンインストールが始まります。

9. 「ドライバのアンインストールが終了しました。」と表示されたら、「OK」ボタンをクリック
10. 「メンテナンスの完了」と表示されたら、「はい、今すぐコンピュータを再起動します。」にチェックを付け、「完了」ボタンをクリック

    Windowsが再起動します。

以上でDeviceProtectorのアンインストールは終了です。

• 概要
• インストール
• アンインストール

概要

Adobe ReaderはPDF（Portable Document Format）形式のマニュアルの表示、閲覧、印刷を行うことができるビューアです。
機能の詳細、操作方法、および最新情報については、以下をご覧ください。

●機能の詳細や操作方法

ヘルプ（Adobe Readerを起動し、「ヘルプ」→「Adobe Reader XI ヘルプ」をクリック）

●Adobe Readerの最新の情報

http://www.adobe.com/jp/index.html

起動方法

1. 「スタート」ボタン→「すべてのプログラム」→「Adobe Reader XI」をクリック
   チェック インストール後、初めてお使いになる場合は、起動時に「Adobe Reader XI - パーソナル コンピューターでの使用に関する配布の使用許諾契約」画面が表示されます。
   内容を確認し「同意する」ボタンをクリックしてください。

   Adobe Readerの画面が表示されます。

インストール

Adobe Readerのインストール

1. Windowsを起動する
2. 光学ドライブに「アプリケーションディスク」をセットする
3. 「D:¥AdobeReader」フォルダをハードディスクの任意の場所にコピーする
   メモ ここでは「C:¥TEMP」にコピーした場合の手順を説明します。
   必要に応じて読み替えてください。
4. 光学ドライブから「アプリケーションディスク」を取り出す
5. 「スタート」ボタン→「すべてのプログラム」→「アクセサリ」→「ファイル名を指定して実行」をクリック
6. 「名前」に次のように入力し、「OK」ボタンをクリック

   C:\TEMP\AdobeReader\AdbeRdr11003_ja_JP.exe

   これ以降の操作は画面の指示に従ってください。

7. インストールが完了したら、Windowsを再起動する
   メモ 手順3でコピーしたフォルダは自動的に削除されません。
   Adobe Readerのインストールが終了したら削除することをおすすめします。

以上でAdobe Readerのインストールは終了です。

アンインストール

Adobe Readerのアンインストール

1. Windowsを起動する
2. 「スタート」ボタン→「コントロール パネル」をクリック
3. 「プログラム」の「プログラムのアンインストール」をクリック
4. 「Adobe Reader XI (11.0.03) - Japanese」を選択し、「アンインストール」をクリック

   これ以降の操作は画面の指示に従ってください。

5. アンインストールが完了したら、Windowsを再起動する

以上でAdobe Readerのアンインストールは終了です。
