本マニュアルには、本機の機能についての説明、添付またはインストールされているアプリケーションの情報、トラブル発生時などの対応方法を記載したQ&A、サポートに関する情報など、本機を利用する上での情報が記載されています。

本マニュアルは、Windowsの基本的な操作がひと通りでき、アプリケーションなどのヘルプを使って操作方法を理解、解決できることを前提に本機固有の情報を中心に記載されています。
もし、あなたがコンピュータに初めて触れるのであれば、上記の基本事項を関連説明書などでひと通り経験してから、本マニュアルをご利用になることをおすすめします。

本機の仕様、アプリケーションについては、お客様が選択できるようになっているため、各モデルの仕様にあわせてお読みください。
仕様についての詳細は、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

本マニュアルで使用しているアイコンや記号、アプリケーション名などの正式名称、表記について、下記をご覧ください。

本マニュアルで使用しているアイコンの意味

アイコン	意味
チェック	してはいけないことや、注意していただきたいことを説明しています。よく読んで注意を守ってください。場合によっては、作ったデータの消失、使用しているアプリケーションの破壊、パソコンの破損の可能性があります。
メモ	利用の参考となる補足的な情報をまとめています。
参照	マニュアルの中で関連する情報が書かれているところを示しています。

本マニュアルで使用しているアプリケーション名などの正式名称

本マニュアルで使用している表記の意味

本マニュアルで使用している画面、記載内容について

• 本マニュアルに記載の図や画面は、モデルによって異なることがあります。
• 本マニュアルに記載の画面は、実際の画面とは多少異なることがあります。

アプリケーションを表示したり、本機を操作したりしているときに「ユーザー アカウント制御」画面が表示されることがあります。

「ユーザー アカウント制御」は、コンピュータウイルスなどの「悪意のあるソフトウェア」によって、本機のシステムに影響を及ぼす可能性のある操作が行われるのを防ぐため、これらの操作がユーザーが意図して行った操作によるものかを確認するためのものです。

「ユーザー アカウント制御」画面が表示された場合は、表示された内容をよく確認し、操作を行ってください。

• アプリ画面の開き方
• コントロール パネルの開き方
• デバイス マネージャの開き方

アプリ画面の開き方

メールやフォトなどのアプリを使用するときは、はじめにアプリ画面を表示します。

1. デスクトップにある「スタート」ボタン（）をクリックしてスタート画面を表示し、をクリック

   アプリ画面が表示されます。

メモスタート画面からは、をクリックします。

コントロール パネルの開き方

コントロール パネルは、Windowsの各機能や画面の表示のしかた、アプリケーションのインストール／アンインストールなど、さまざまな設定ができます。

1. デスクトップでチャーム バーを表示し、「設定」をクリック
2. 「コントロール パネル」をクリック

   コントロール パネルが表示されます。

デバイス マネージャの開き方

デバイス マネージャは、本機を構成している部品やディスプレイなどの周辺機器が正常に認識されていることを確認したり、ドライバの更新をしたりすることができます。

1. デスクトップでチャーム バーを表示し、「設定」をクリック
2. 「コントロール パネル」をクリック

   コントロール パネルが表示されます。

3. 「システムとセキュリティ」をクリック
4. 「システム」をクリック
5. 「デバイス マネージャー」をクリック

   「デバイス マネージャー」が表示されます。

マイクロソフト サポート
http://support.microsoft.com/

輸出に関する注意事項

本製品（ソフトウェアを含む）は日本国内仕様であり、外国の規格等には準拠していません。

本製品を日本国外で使用された場合、当社は一切責任を負いかねます。
また、当社は本製品に関し海外での保守サービスおよび技術サポート等は行っていません。（ただし、海外保証サービス［UltraCareサービス］対象機種については、日本への引取修理サービスを実施致します。）

本製品の輸出（個人による携行を含む）については、外国為替及び外国貿易法に基づいて経済産業省の許可が必要となる場合があります。

必要な許可を取得せずに輸出すると同法により罰せられます。

輸出に際しての許可の要否については、ご購入頂いた販売店または当社営業拠点にお問い合わせください。

Notes on export

This product (including software) is designed under Japanese domestic specifications and does not conform to overseas standards.
NEC^*1 will not be held responsible for any consequences resulting from use of this product outside Japan.
NEC^*1 does not provide maintenance service or technical support for this product outside Japan.（Only some products which are eligible for Ultracare Services can be provided with acceptance service of repair inside Japan.）

Export of this product (including carrying it as personal baggage) may require a permit from the Ministry of Economy, Trade and Industry under an export control law. Export without necessary permit is punishable under the said law.
Customer shall inquire of NEC sales office whether a permit is required for export or not.

*1:NEC Personal Computers, Ltd.

　　*　　　*　　　*

Microsoft、Windows、Internet Explorer、Windows MediaおよびWindowsのロゴは、米国 Microsoft Corporationの米国およびその他の国における登録商標または商標です。

Windowsの正式名称は、Microsoft Windows Operating Systemです。

インテル、Intel、Intel SpeedStep、インテル Coreはアメリカ合衆国およびその他の国におけるインテルコーポレーションまたはその子会社の商標または登録商標です。

McAfee、マカフィーは、米国法人McAfee, Inc.またはその関係会社の米国またはその他の国における登録商標または商標です。

Adobe、およびReaderは合衆国およびその他の国におけるAdobe Systems Incorporatedの商標または登録商標です。

Bluetoothワードマークとロゴは、Bluetooth SIG, Inc.の所有であり、NECパーソナルコンピュータはライセンスに基づきこのマークを使用しています。

HDMI、High-Definition Multimedia Interfaceは、HDMI Licensing LLCの商標または登録商標です。

Wi-Fi、Wi-Fi Alliance、Wi-Fiロゴ、Wi-Fi CERTIFIEDロゴ、Wi-Fi CERTIFIED、WPAおよびWPA2は、Wi-Fi Allianceの商標または登録商標です。

PS/2は、IBM社が所有している商標です。

UltraLiteはNECパーソナルコンピュータ株式会社の登録商標です。

DeviceLockおよびDeviceLockロゴは、DeviceLock, Inc.の登録商標です。

WebSAMは日本電気株式会社の登録商標です。

Access Connectionsは、米国とその他の国々のいずれかまたはその両方におけるLenovoの商標です。

「Xi」、「Xi/クロッシィ」および「Xi」ロゴは、株式会社NTTドコモの商標または登録商標です。

WinZip は WinZip International LLC の登録商標です。

Corel、Corel のロゴはCorel Corporation およびその関連会社の商標または登録商標です。

© NEC Personal Computers, Ltd. 2015

NECパーソナルコンピュータ株式会社の許可なく複製・改変などを行うことはできません。

チャーム バーは、よく使う機能を集めたメニューです。表示しているアプリに応じて、いろいろな機能を利用できます。

チャーム バーを表示する

チャーム バーを表示するには、右上の隅にマウスポインタを合わせ、下に動かします。

チャーム バー

チャーム バーのアイコン

アイコン	説明
	検索とアプリの表示に使います。検索対象はアプリによって変わります。
	ファイルや情報を他のアプリで利用するときに使います。
	スタート画面を表示します。
	他の機器にデータを送ります。印刷するときなどに使います。
	表示しているアプリの設定を行います。スタート画面では「Windows 全般の設定」ができます。

アプリ バーとナビゲーション バーは、表示しているアプリに対してさまざまな操作を行うためのバーです。アプリ バーは画面下側に、ナビゲーション バーは画面上側に表示され、それぞれが表示されるかどうかはアプリによって異なります。表示されるメニューや機能はアプリの状況により変化します。

アプリ バーやナビゲーション バーを表示するには、アプリの画面の任意の位置でマウスを右クリックします。

アプリ バー ナビゲーション バー

Windows 8.1では、いろいろなアプリを切り換えて使うことができます。
ここでは画面やアプリの切り換えの主な方法を紹介します。

最近使用したアプリを順番に切り替える

二つのアプリを切り替えるときに便利です。

左上の隅にマウスポインタを合わせてクリックします。クリックするたびにアプリが順番に切り換わります。

　

最近使用したアプリをアプリ一覧から選ぶ

二つ以上のアプリを使用していて、特定のアプリに切り替えたいときに便利です。

最近使用したアプリの一覧を表示するには、左上の隅にマウスポインタを合わせ、下に動かします。
最近使用したアプリをアプリ一覧にあるサムネイル（縮小画像）から選びます。

アプリ一覧

2つのアプリを、画面の左右に並べて表示できます。これを「スナップする」といいます。
境界線をスライド（またはドラッグ）すると、画面の分割位置を変えるなどの調整ができます。

2つの画面にする

2つの画面にするには、アプリのサムネイルを画面の左に表示（「最近使用したアプリをアプリ一覧から選ぶ」）してから、アプリのサムネイルを目的の位置までドラッグし、区切り線が表示されたら指を離します。

区切り線

各部の名称

本体前面／右側面

1.液晶ディスプレイ 2.表示ランプ 27.Webカメラ 28.内蔵マイク 28.内蔵マイク 3.電源スイッチ 4.キーボード 5.NXパッド 19.マイク入力 10.ライン/ヘッド フォン共用出力 6.スピーカ 12.LANコネクタ 24.PCカードイジェクトボタン 23.PCカードスロット 17.光学ドライブ 26.SDメモリーカードスロット 36.内蔵指紋センサ（ライン型） 6.スピーカ 21.USBコネクタ（USB 3.0対応）

本体背面／左側面

29.USBコネクタ（USB 3.0対応、 パワーオフUSB充電機能対応） 11.外部ディスプレイコネクタ 18.HDMIコネクタ 8.DCコネクタ 16.バッテリパック 9.通風孔 30.ワイヤレススイッチ 7.盗難防止用ロック

本体底面

9.通風孔 15.バッテリイジェクトレバー 14.バッテリロック 13.メモリスロット 37.スロット

各部の説明

1.液晶ディスプレイ

本機のディスプレイです。
→「液晶ディスプレイ」

3.電源スイッチ（）

電源のオン／オフや電源状態の変更などで使用するスイッチです。
→「電源」

6.スピーカ

内蔵のステレオスピーカです。
→「サウンド機能」

電源を入れる

電源を入れる際は、次の手順に従って正しく電源を入れてください。

1. 周辺機器の電源を入れる
2. 本機の電源スイッチを押す

電源を切る

電源を切る際は、次の手順に従って正しく電源を切ってください。

1. 作業中のデータを保存してアプリケーションを終了する
2. スタート画面で をクリック
3. 「シャットダウン」をクリック

   シャットダウン処理終了後、電源が自動で切れます。

   チェック シャットダウン処理中は、電源スイッチを押さないでください。また、シャットダウン処理中に液晶ディスプレイを閉じると設定によってはスリープ状態または休止状態に移行してしまう場合があります。
4. 電源ランプが消灯し、本機の電源が切れたことを確認したら、周辺機器の電源を切る

「高速スタートアップ」について

「高速スタートアップ」とは、電源の切れた状態からすばやく起動するための機能です。工場出荷時の設定では「高速スタートアップ」の機能が有効になっています。

◆「高速スタートアップ」の機能を無効にする

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「現在利用可能ではない設定を変更します」をクリック
4. 「シャットダウン設定」の「高速スタートアップを有効にする(推奨)」のチェックを外す
5. 「変更の保存」ボタンをクリック

本機の電源の状態には次のように「電源が入っている状態」「スリープ状態」「休止状態」「電源が切れている状態」の4つの状態があります。

• 電源が入っている状態
  通常、本機を使用している状態です。

• スリープ状態
  作業中のメモリの状態を保持したまま、ハードディスク（またはSSD）やディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、メモリの状態を保持しているので、すぐに作業を再開できます。

  • ハイブリッドスリープ
    スリープ状態に移行する際に、ハードディスク（またはSSD）にもメモリの情報をすべて保存するスリープ状態です。ハードディスク（またはSSD）にもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でもハードディスク（またはSSD）から復帰することができます。
• 休止状態
  メモリの情報をすべてハードディスク（またはSSD）に保存してから、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元します。
• 電源が切れている状態
  本機の電源を完全に切った状態です。


電源の状態は、本機の電源ランプで確認することができます。

スリープ状態または休止状態を使用する場合の注意

• 本機が正常に動かなくなったり、正しく復帰できなくなることがありますので、次のような場合は、スリープ状態または休止状態にしないでください。

  • プリンタへ出力中
  • 通信を行うアプリケーションを実行中
  • LANまたは無線LANを使用して、ファイルコピーなどの通信動作中
  • 音声または動画の再生中
  • ハードディスク（またはSSD）、DVD、CDなどにアクセス中
  • 「システムのプロパティ」画面を表示中
  • Windowsの起動／終了処理中
  • スリープ状態または休止状態に対応していないUSB機器、PCカード、コンパクトフラッシュカードなどの周辺機器やアプリケーションを使用中
• ハイブリッドスリープを使用しない設定にしている場合、スリープ状態のときに次のことが起きると、作業中のデータが失われますので、ご注意ください。

  • バッテリのみで使用している状態で、バッテリが切れた
  • バッテリ駆動に十分なバッテリ残量が無いときに、停電やACアダプタが抜けるなどの理由で、バッテリのみで使用している状態になった
  • 電源スイッチを4秒以上押し続けて、強制的に電源を切った
• スリープ状態または休止状態への移行、復帰などの電源状態の変更は、5秒以上の間隔をあけてから行ってください。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ファイルコピーなどの通信動作が終了してからスリープ状態または休止状態にしてください。また、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。ネットワークを使用するアプリケーションを使う場合には、あらかじめ、お使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
• 通信を行うアプリケーションを使用中の場合は、通信を行うアプリケーションを終了させてから、休止状態にしてください。通信状態のまま休止状態にすると、強制的に通信が切断されることがあります。
• バッテリのみで使用する場合は、あらかじめバッテリの残量を確認しておいてください。また、バッテリ残量が少なくなってきた場合の本機の動作について設定しておくこともできます。

  参照バッテリについて
  「バッテリ」の「バッテリの使い方と設定」
• スリープ状態または休止状態への移行中は、各種ディスク、PCカード、SDメモリーカードなどの各種メモリーカードの入れ替えなどを行わないでください。データが正しく保存されないことがあります。
• スリープ状態または休止状態中に、周辺機器の取り付けや取り外しなどの機器構成の変更を行うと、正常に復帰できなくなることがあります。
• PCカードを使用している場合、PCカードと接続されている機器の組み合わせによっては、正しく復帰できない場合があります。復帰後正しく認識されなかった場合は、PCカードの抜き差しまたは再起動を行ってください。スリープ状態または休止状態にする前にPCカードを取り外すことをおすすめします。
• スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を外してください。USB機器を接続した状態ではスリープ状態に移行または復帰できない場合があります。
• スリープ状態時や休止状態時、スリープ状態や休止状態への移行中、スリープ状態や休止状態からの復帰中は、USB機器を抜き差ししないでください。
• 「電源オプション」で各設定を変更する場合は、管理者（Administrator）権限を持つユーザーで行ってください。
• 光学ドライブにディスクをセットしたまま休止状態から復帰すると、正しく復帰できずにディスクから起動してしまうことがあります。休止状態にする場合は、ディスクを取り出してください。
• 光学ドライブにPhoto CDをセットしたままスリープ状態または休止状態にすると、復帰に時間がかかることがあります。
• スリープ状態または休止状態から復帰したときに、プライマリディスプレイとセカンダリディスプレイが逆になったり、外部ディスプレイの設定情報を読み込めない場合があります。外部ディスプレイを再設定してください。
• スリープ状態または休止状態からの復帰を行った場合、本体は復帰しているのに、ディスプレイには何も表示されない状態になることがあります。この場合は、NXパッドを操作するかキーボードのキーを押すことによってディスプレイが正しく表示されます。
• 次のような場合には、復帰が正しく実行されなかったことを表しています。

  • アプリケーションが動作しない
  • スリープ状態または休止状態にする前の内容を復元できない
  • NXパッド、キーボード、電源スイッチを操作しても復帰しない
  このような状態になるアプリケーションを使用しているときは、スリープ状態または休止状態にしないでください。
  電源スイッチを押しても復帰できなかったときは、電源スイッチを4秒以上押し続けてください。電源ランプが消え、電源が強制的に切れます。
  この場合、BIOSセットアップユーティリティの内容が、工場出荷時の状態に戻っていることがあります。必要な場合は再度設定してください。

  参照 BIOSセットアップユーティリティについて
  「システム設定」の「BIOSセットアップユーティリティについて」

作業中のメモリの内容を保持したまま、ハードディスク（またはSSD）やディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、内容が保持されているので、すぐに作業を再開できます。

スリープ状態にする

工場出荷時の設定で、電源が入っている状態から手動でスリープ状態にするには、次の方法があります。

「電源」からスリープ状態にする

1. チャーム バーを表示し、「設定」をクリック
2. をクリック
3. 「スリープ」をクリック

   Windowsが終了し、スリープ状態になります。Windowsの終了処理中は電源スイッチを押したり、液晶ディスプレイを閉じたりしないでください。
   本機がスリープ状態になると、電源ランプが点滅します。

液晶ディスプレイを閉じる

電源スイッチを押す

スリープ状態から復帰する

スリープ状態から手動で電源が入っている状態に復帰するためには、次の方法があります。

電源スイッチを押す

USBマウスを操作する

設定を行うことで、USBマウス接続時、USBマウスを操作することでスリープ状態から復帰できます。

メモリの情報をすべてハードディスク（またはSSD）に保存し、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元しますので、本機での作業を長時間中断する場合、消費電力を抑えるのに有効です。

休止状態にする

休止状態から復帰する

休止状態から手動で電源が入っている状態に復帰するには、電源スイッチを押してください。

電源の設定は、Windowsの「電源オプション」で行います。
「電源オプション」では、あらかじめ設定されている電源プランから使用するプランを選択するほか、新規のプランを作成することができます。
また、プランごとに電源の状態を変更する操作の設定や、電源の状態が変更されるまでの時間を設定することができます。

電源プランの選択

設定されている電源プランから選択する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 表示されているプランから使用したいプランを選択する

   表示されているプラン以外から選択したい場合は、「追加プランの表示」をクリックし、表示されたプランから選択してください。

4. ボタンをクリック

以上で電源プランの選択は完了です。

電源プランの設定の変更

すでに登録されている電源プランの設定を変更する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 設定を変更したいプランの「プラン設定の変更」をクリック
4. 表示された画面で設定を行う

   電源の種類ごとに設定できます。

   項目	説明
   ディスプレイの電源を切る	指定した時間、何も入力がない場合、ディスプレイの電源を切ります。
   コンピューターをスリープ状態にする	指定した時間、何も入力がない場合、本機がスリープ状態になります。
   プランの明るさを調整	ディスプレイの輝度を設定します。

   チェック 設定時間を変更したときに、「コンピューターをスリープ状態にする」時間が「ディスプレイの電源を切る」時間よりも短くならないように、設定時間が自動的に変更される場合があります。個別に設定する場合は「詳細な電源設定の変更」をクリックして設定してください。
   メモ

   • 「詳細な電源設定の変更」をクリックすると、電源プランごとに詳細な設定が行えます。
   • 「このプランの既定の設定を復元」を選択すると、設定値が既定の値に戻ります。
5. 「変更の保存」ボタンをクリック

以上で電源プランの設定の変更は完了です。

電源プランの作成

新規の電源プランを作成する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 左のメニューから「電源プランの作成」をクリック
4. 表示される電源プランから作成したいプランに近いプランを選択する
5. 「プラン名」欄に作成する電源プラン名を入力し、「次へ」ボタンをクリック
6. 表示される画面で設定を行う
7. 「作成」ボタンをクリック

以上で電源プランの作成は完了です。
作成した電源プランは、「電源プランの選択」の手順で選択できます。

電源の状態を変更する操作の設定

電源スイッチを押す、液晶ディスプレイを閉じるなどの操作により移行する電源の状態を変更する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「電源ボタンとカバーの設定」欄で、動作を設定する
   • 電源スイッチを押すことで移行する電源の状態を設定する場合
     「電源ボタンを押したときの動作」欄で設定します。
   • 液晶ディスプレイを閉じることで移行する電源の状態を設定する場合
     「カバーを閉じたときの動作」欄で設定します。
   チェック 工場出荷時の設定は次のようになっています。

   • 「電源ボタンを押したときの動作」：「スリープ状態」
   • 「カバーを閉じたときの動作」：「スリープ状態」
4. 「変更の保存」ボタンをクリック

以上で設定は完了です。

タイマ 、LANからのアクセス（WoL）によって、自動的に電源の操作を行うことができます。

タイマ機能（電源オプション）

設定した時間を経過しても、NXパッドやキーボードからの入力やハードディスク（またはSSD）へのアクセスなどがない場合、自動的にディスプレイの電源を切ったり、スリープ状態、休止状態にすることができます。
工場出荷時は次のように設定されています。

Windowsには、一定時間本機を使用していない場合などに電源の状態を変更し、消費電力を抑えるように設定できる電源管理機能があります。

また、Windowsの電源管理機能に加え、本機には次の省電力機能があります。

• ECOモード機能
  ECOボタンまたはホットキーを押すことで、簡単にECOモード機能のモードを切り替えることができます。

• ピークシフト機能
  設定した時間帯の間、バッテリにより動作し、AC電源の使用を控えることで、電力需要がピークに達する時間帯の電力消費を他の時間帯に移行することができます。


• Intel SpeedStep^® テクノロジー
  処理の負荷などによって、CPUの動作性能を切り替える機能です。

本機では、2つの省電力設定から利用シーンにあわせて、最適な設定に切り替えることができます。
工場出荷時の設定では、ECOモード機能で切り替えることのできるモードには次の2つがあり、「標準」が選択された状態になっています。

◆モードの種類

モード	通知領域のアイコンおよび色	説明
標準	（青）	本機の速度を優先させる設定ですが、操作がない状態で一定の時間が経過した場合、スリープ状態に移行します。 電源プランは「標準」が割り当てられており、液晶ディスプレイの輝度は56%に設定されています。
ECO	（緑）	電力をもっとも節約する設定で、標準よりも早い時間でスリープ状態に移行します。電源プランは「ECO」が割り当てられており、液晶ディスプレイの輝度は10%に設定されています。

モードを切り替える

ECOモード機能の設定

モードの設定の変更

ECOモード機能で切り替える各モードの設定を変更する場合は、次の手順で行います。

1. アプリ画面を開き、アプリの一覧で「ECOモード設定ツール」をクリック
2. 表示される画面で設定を行う
   • 電源プラン
     それぞれのモードに割り当てる電源プランを選択します。
   • 「電源プランのカスタマイズ」ボタン
     コントロール パネルの電源オプションが表示されます。
   • 「初期設定に戻す」ボタン
     2つのモードと電源プランの組み合わせを、工場出荷時の設定に戻します。
3. 「OK」ボタンをクリック

以上で設定は完了です。

自動切替設定

電源プランを自動的に切り替える期間と時間帯の設定ができます。
設定した時間帯に応じて、本機の電源プランを変更し、消費電力を抑えることができます。

1. アプリ画面を開き、アプリの一覧で「ECOモード設定ツール」をクリック
2. 「電源モード自動切替の設定」ボタンをクリック

   「ECOモード設定ツール(自動切り替え設定)」画面が表示されます。

3. 自動切替の設定を行う

   設定可能な項目は次の通りです。

   項目		説明
   時間帯により切り替える		チェックを付けると、時間帯に応じて、電源プランを切り替えます。
   	使用期間	電源プランの自動切り替えを使用する期間の開始日、終了日を設定します。 それぞれの欄のをクリックし、表示されるカレンダーから日付を選択してください。 さらに、各モードに時間帯を設定して電源プランの自動切替を実行します。 設定した時間帯は、使用できる電源プランが制限されます。 をクリックし、開始時刻、終了時刻を設定します。

4. 「OK」ボタンをクリック

以上で設定は完了です。

ホットキーの設定

ECOボタンとは別に、モードの切り替えに使用するホットキーを1つ設定できます。
ホットキーの設定は、次の手順で行います。

1. アプリ画面を開き、アプリの一覧で「ECOモード設定ツール」をクリック
2. 「ホットキーの設定」ボタンをクリック
3. 使用するホットキーを選択し、「OK」ボタンをクリック
   メモ

   • ホットキーには、次のキーが設定できます。
     • 【Alt】＋【F1】～【F3】
     • 【Alt】＋【F5】～【F12】
     • 【Ctrl】＋【F1】～【F12】
   • 「初期設定に戻す」ボタンをクリックすると、ホットキーの設定を工場出荷時の状態に戻します。

以上で設定は完了です。

電力需要がピークに達する時間帯の電力消費を、他の時間帯に移行することをピークシフトといいます。
本機は、「ピークシフト設定ツール」で設定を行うことで「ピークシフト機能」を使用できます。

使用上の注意

• ピークシフト機能の実行には、ACアダプタおよびバッテリパックが接続されている必要があります。
• ピークシフト機能の実行には、「バッテリ・リフレッシュ＆診断ツール」がインストールされている必要があります。
• ピークシフト機能実行中に ACアダプタまたはバッテリパックを取り外したり、本機をスリープ状態や、休止状態にする、シャットダウンを行うとピークシフト機能は中断します。
• ピークシフト機能の設定はユーザーごとに設定可能ですが、同時に実行できるピークシフト機能は1つのみです。
  ユーザーの切り替えを使用して複数のユーザーがサインインしている状態で、いずれかのユーザーが設定したピークシフト機能が実行中の場合、他の設定によるピークシフト機能は正常に動作しません。
• ピークシフト機能実行中に「バッテリ・リフレッシュ＆診断ツール」でバッテリのリフレッシュを実行すると、ピークシフト機能が正常に動作しないことがあります。
• 「バッテリ・リフレッシュ＆診断ツール」で、著しい劣化と診断され「警告」と表示されたバッテリは充電できません。ただちに新しいバッテリパックに交換してください。また、劣化したバッテリのままで、ピークシフト機能を使用しないでください。
• テキストやその他の項目の大きさを変更している場合、「ピークシフト設定ツール」の設定項目が表示されない場合があります。その場合は、デスクトップの「画面拡大設定」アイコンをダブルクリックして、テキストなどの大きさを変更してから、設定を行ってください。

  参照 画面のテキストなどのサイズ変更について
  「画面表示の調整」の「画面のテキストなどのサイズ変更」
• 「バッテリ駆動に切り換える」「バッテリへの充電を控える」の時間帯を長時間に設定した場合、バッテリの充電量が不足します。バッテリの充電時間が最低5時間は確保されるように「バッテリ駆動に切り換える」「バッテリへの充電を控える」の時間帯を19時間以上には設定しないようにしてください。
• バッテリへの充電を行わない時間の開始・終了は、本機の運用状況により若干の誤差が発生する場合があります。

ピークシフト機能の設定

ピークシフト設定ツールで、ピークシフト機能に関する各種設定を行うことができます。
ピークシフト機能の設定は、次の手順で行います。

1. アプリ画面を開き、アプリの一覧で「ピークシフト設定ツール」をクリック

   「ピークシフト設定ツール」が表示されます。

2. ピークシフト機能の設定を行う

   設定可能な項目は次の通りです。

   項目		説明
   使用期間		ピークシフト機能を使用する期間の開始日、終了日を設定します。 それぞれの欄のをクリックし、表示されるカレンダーから日付を選択してください。
   バッテリ駆動に切り換える (更にバッテリ充電を控える)		チェックを付けると、時間帯を指定してピークシフト機能を使用します。 「開始」「終了」 をクリックし、開始時刻、終了時刻を設定します。終了時刻は、「バッテリへの充電を控える」で設定している時間帯の範囲内になります。
   	バッテリの残容量が次を切ったら、AC電源駆動に切り換えます。	ピークシフト実施中に、バッテリ駆動からAC電源による駆動に切り換えるバッテリの残容量を10%～100%の間で設定します。 をクリックし、設定を行ってください。
   	バッテリ駆動する開始時間をランダムに分散させる。	チェックを付けると、バッテリ駆動を開始/終了する時間を分散させます。 チェック 終了時間の分散により設定画面で設定した終了時間を越えることがあります。
   バッテリへの充電を控える		設定した時間帯はバッテリ充電を行いません。 「終了」 をクリックし、バッテリへの充電を控える時間帯の終了時刻を設定します。開始時刻はバッテリ駆動開始時刻と同じ時間になります。
   	スリープ、電源オフ中に、AC電源からバッテリへ充電を行なわない。	チェックを付けると、ピークシフト実施中に本機がスリープ状態や休止状態、電源オフになってもバッテリの充電を行いません。
   設定変更には管理者権限が必要		チェックを付けると、管理者（Administrator）権限を持つユーザーのみが、ピークシフト機能の設定を変更できるようになります。

3. 「OK」ボタンをクリック

   設定が保存され、「ピークシフト設定ツール」が閉じます。

   メモ 「キャンセル」ボタンをクリックすると、設定を変更しないで「ピークシフト設定ツール」画面を閉じます。

以上でピークシフト機能の設定は完了です。

ピークシフト機能の動作状況は、ピークシフトの実施時間になるとタスク バーの通知領域に表示されるアイコンで確認できます。

通知領域のアイコン	説明
	ピークシフトが実施され、バッテリのみで動作しています。
	バッテリ残量が「ピークシフト停止バッテリ残容量」以下、またはバッテリパックが取り付けられていないなどの理由で、AC電源で動作しています。

Intel SpeedStep^® テクノロジーに対応したCPUが搭載されているモデルでは、電源の種類やCPUの動作負荷によって、動作性能を切り替えることができます。
Intel SpeedStep^® テクノロジーへの対応については、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

http://121ware.com/e-manual/m/nx/index.htm

設定を変更する場合は、「電源プランの設定の変更」の手順3で「詳細な電源設定の変更」をクリックし、表示される画面の「プロセッサの電源管理」の各項目で設定を行います。

• 本機に使用しているリチウムイオン電池は、リサイクル可能な貴重な資源です。不要になった二次電池は、廃棄しないでリサイクルにご協力ください。
• バッテリについてはJEITA（一般社団法人 電子情報技術産業協会）の「バッテリ関連Q&A集」（http://home.jeita.or.jp/cgi-bin/page/detail.cgi?n=121&ca=14）もあわせてご覧ください。
• 二次電池をリサイクルとして排出するまでのご注意

  • 電池パックは分解しないでください。
  • 雨など水にぬれないように保管してください。
  • 炎天下に放置しないでください。
• 不要となった二次電池は、回収拠点へお持ちください。詳しくは、NEC環境ホームページ（http://jpn.nec.com/eco/ja/product/recycle/battery/index.html）をご覧ください。


  Li-ion

• バッテリが十分に充電されている場合は、特に必要でない限り、バッテリパックの取り付けや取り外しをしないでください。故障の原因になります。
• ハードディスク（またはSSD）などへの読み書き中にバッテリ残量がなくなり、電源が切れてしまうと、作成中のデータが失われたり、ハードディスク（またはSSD）などのデータが失われたり、壊れたりすることがあります。
• 充電を行う際にはできるだけ満充電するようにしてください。バッテリ残量が少ない場合などに少量の充放電を何度も繰り返して本機を使用すると、バッテリ残量に誤差が生じることがあります。
• バッテリ残量の表示精度を良くするには定期的にバッテリリフレッシュを実行してください。
• 満充電（バッテリを充電してバッテリ充電ランプが消灯した状態）にしても使用できる時間が短くなった場合は、バッテリリフレッシュを行ってください。

  参照 バッテリリフレッシュについて
  「バッテリリフレッシュ」
• 本機を長期間使用しない場合は、バッテリ残量を50％程度にしてバッテリパックを取り外し、涼しいところに保管しておくとバッテリの寿命を長くすることができます。
• バッテリパックを長期保管する場合は、過放電を防止するために、半年に1回くらいの割合で50%程度の充電をしてください。過放電となったバッテリパックは充電ができなくなったり、使用できなくなったりすることがあります。
• バッテリだけで本機を長時間使用する場合は、スリープ状態や休止状態を利用したり、本機の省電力機能を使用してください。

  参照

  • スリープ状態／休止状態について
    「電源」
  • 省電力機能について
    「省電力機能」
• バッテリは、自然放電しています。 本機を長期間使用しない場合でも、2～3か月に一度は充電することをおすすめします。

本機で使用できるバッテリパック

本機で使用できるバッテリパックは次の通りです。

• PC-VP-BP96（バッテリパック（M）（リチウムイオン））
• PC-VP-BP97（バッテリパック（L）（リチウムイオン））

バッテリパックの取り付け

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリロックを矢印の方向にスライドさせ、ロックを解除した状態にする

   バッテリロック

5. バッテリパックの両側の溝と本体のガイドを合わせて、矢印の方向にゆっくりとスライドさせ、カチッと音がするまでしっかりと取り付ける

   取り付けるときは、バッテリパックの向きに注意してください。

   溝 ガイド バッテリ パック

6. バッテリロックを矢印の方向にスライドさせ、バッテリパックをロックする

   バッテリロック

以上でバッテリパックの取り付けは完了です。

バッテリパックの取り外し

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリロックを矢印の方向にスライドさせ、ロックを解除する

   バッテリロック

5. バッテリイジェクトレバーを矢印の方向にスライドさせたまま、バッテリパックを矢印の方向にスライドさせ取り外す

   バッテリイジェクトレバー バッテリ パック

以上でバッテリパックの取り外しは完了です。

バッテリの充電のしかた

本機にバッテリパックを取り付けてACアダプタをACコンセントに接続すると、自動的にバッテリの充電が始まります。
本機の電源を入れて使用していても充電されます。

バッテリの充電時間については、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

http://121ware.com/e-manual/m/nx/index.htm

バッテリ残量の確認

バッテリ残量は次の方法で確認できます。

タスク バーの通知領域で確認する

タスク バーの通知領域のまたはをクリックすると、現在のバッテリ残量と電源プランが表示されます。

バッテリ残量による動作の設定

バッテリ残量が一定の値以下になったときに通知したり、自動的にスリープ状態や休止状態になるように設定できます。

バッテリ残量による動作の設定を変更するには、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 設定を変更したい電源プランの「プラン設定の変更」をクリック
4. 「詳細な電源設定の変更」をクリック
5. 「バッテリ」をダブルクリック
6. 「バッテリ」以下に表示される項目で設定を行う

   設定可能な項目は次の通りです。

   項目	説明
   バッテリ切れの動作	バッテリ残量が「バッテリ切れのレベル」以下になったときに行う動作を設定します。
   低残量バッテリのレベル	バッテリ残量がここで設定した値以下になると、「低残量バッテリの動作」を開始します。
   バッテリ切れのレベル	バッテリ残量がここで設定した値以下になると、「バッテリ切れの動作」を開始します。
   低残量バッテリの通知	バッテリ残量が「低残量バッテリのレベル」以下になったときに通知するかどうかを設定します。
   低残量バッテリの動作	バッテリ残量が「低残量バッテリのレベル」以下になったときに行う動作を設定します。
   省電源移行バッテリ レベル	バッテリ残量がここで設定した値以下になると、Windowsが省電源モードで動作するようになります。

7. 「OK」ボタンをクリック

以上で設定の変更は完了です。

バッテリ駆動中にバッテリ残量が少なくなったときは

バッテリ駆動中にバッテリ残量が少なくなった場合は、状況に応じて次の操作を行ってください。

ACコンセントから電源を供給できる場合

ACアダプタを接続して、ACコンセントから電源を供給してください。バッテリ充電ランプが点灯し、バッテリの充電が始まります。また、バッテリを充電しながら本機を使用できます。

ACコンセントが使えない場合

本機を休止状態にするか、使用中のアプリケーションを終了して本機の電源を切ってください。

バッテリ残量が少ない状態で、ACコンセントから電源を供給しないまま本機を使用していると、バッテリ残量に応じて電源プランで設定されている動作が実行されます。

バッテリリフレッシュは、一時的に低下したバッテリの性能を回復させるときに行います。次のような場合には、バッテリリフレッシュを実行してください。

• バッテリでの駆動時間が短くなった
• 購入直後やバッテリパック交換直後、または長期間バッテリを使用しなかったため、バッテリの性能が一時的に低下している
• バッテリの残量表示に誤差が生じている

バッテリリフレッシュの実行

「バッテリ・リフレッシュ＆診断ツール」を使用することで、バッテリリフレッシュと性能診断、バッテリリフレッシュと診断の自動実行ができます。

バッテリ・リフレッシュ＆診断ツールの表示

バッテリ・リフレッシュ＆診断ツールの表示は次の手順で行います。

1. アプリ画面を開き、アプリの一覧で「バッテリ・リフレッシュ＆診断ツール」をクリック
2. バッテリリフレッシュや性能診断についての概要を説明する画面が表示された場合は、「次へ」ボタンをクリック

バッテリ・リフレッシュ＆診断ツールや診断結果については、バッテリ・リフレッシュ＆診断ツールを表示し、「ヘルプ」ボタンをクリックすると表示されるヘルプをご覧ください。

バッテリリフレッシュと性能診断を実行する

バッテリリフレッシュと性能診断は、次の手順で行います。

バッテリ・リフレッシュ＆診断ツールのアンインストール

バッテリ・リフレッシュ＆診断ツールのアンインストールは、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「プログラム」の「プログラムのアンインストール」をクリック
3. 「バッテリ・リフレッシュ＆診断ツール」を選択し、「アンインストール」をクリック
4. 「バッテリ・リフレッシュ＆診断ツール をアンインストールしますか？」と表示された場合は、「はい」ボタンをクリック

以上でバッテリ・リフレッシュ＆診断ツールのアンインストールは完了です。

バッテリ・リフレッシュ＆診断ツールの再インストール

アンインストールした「バッテリ・リフレッシュ＆診断ツール」を再インストールする場合は、次の手順で行います。

以上でバッテリ・リフレッシュ＆診断ツールの再インストールは完了です。

日本語入力のオン／オフ

本機は、工場出荷時、日本語入力システムとしてMicrosoft IMEが設定されています。
工場出荷時の状態で日本語入力のオン／オフを切り替えるには【半角/全角】または【Caps Lock】を押してください。

ホットキー機能（【Fn】の使い方）

【Fn】と他のキーを組み合わせることで、パソコンの設定を変更したり、キーの役割を変えることができます。これをホットキー機能といいます。
組み合わせが可能なキーとその機能を表すアイコンは【Fn】と同じ色でキー上面に印字されているものもあります。

キー操作	機能	説明
【Fn】＋【F1】	音声のオン／オフ（ミュート機能）（）	音声のオン／オフを切り替えます。
【Fn】＋【F3】※1	画面表示先の切り替え（）	市販の外部ディスプレイを接続しているときに、パソコンの画面を表示するディスプレイを切り換えます。 詳しくは「画面の出力先を切り替える」をご覧ください。
【Fn】＋【F4】※3	ECOボタン（）	ECOモードを切り替えます。詳しくは「ECOモード機能」をご覧ください。
【Fn】＋【F8】	輝度を下げる（）	液晶ディスプレイの輝度が下がります（11段階）。
【Fn】＋【F9】	輝度を上げる（）	液晶ディスプレイの輝度が上がります（11段階）。
【Fn】＋【F10】	音量を下げる（）	スピーカの音量を下げます。
【Fn】＋【F11】	音量を上げる（）	スピーカの音量を上げます。
【Fn】＋【F12】※2	スクロールロック	【Scr Lock】として機能します。
【Fn】＋【Insert】	プリントスクリーン	【Prt Scr】として機能します。
【Fn】＋【Pause】	Break	【Break】として機能します。
【Fn】＋【Delete】	システムリクエスト	【Sys Rq】として機能します。
【Fn】＋【↑】	Page Up	【Pg Up】として機能します。
【Fn】＋【↓】	Page Dn	【Pg Dn】として機能します。
【Fn】＋【←】	Home	【Home】として機能します。
【Fn】＋【→】	End	【End】として機能します。
【Fn】＋スペースキー ※4	NXパッドのオン／オフ	NXパッドのオン／オフを切り替えます。
【Fn】＋【】	右Windows	右【】として機能します。

※1　外部ディスプレイを接続していない場合は動作しません。

※2　本機の電源を切ったり、再起動を行った場合、設定した内容は解除されます。

※3　「ECOモード設定ツール」をアンインストールした場合は動作しません。

※4　NXパッドのドライバを「標準 PS/2 ポート マウス」に変更した場合は動作しません。

Windowsでキーボードをより使いやすく設定することができます。

NXパッドのボタンやポインタの動作などの設定は「マウスのプロパティ」で行います。

1. 「コントロール パネル」を表示する
2. 「ハードウェアとサウンド」をクリックし、「デバイスとプリンター」の「マウス」をクリック

   「マウスのプロパティ」が表示されます。
   「マウスのプロパティ」の各タブをクリックし、NXパッドの設定ができます。

他社製のUSBマウスを使用する際など、NXパッドのドライバをOS標準のドライバ（標準 PS/2 ポート マウス、または標準 PS/2 互換マウス）に変更する場合は、次の手順で行ってください。

1. 「デバイス マネージャー」を開く
2. 「マウスとそのほかのポインティング デバイス」をダブルクリック
3. 「NX PAD」をダブルクリック
4. 「ドライバー」タブをクリックし、「ドライバーの更新」ボタンをクリック

   「ドライバー ソフトウェアの更新 - NX PAD」が表示されます。

5. 「コンピューターを参照してドライバー ソフトウェアを検索します」をクリック
6. 「コンピューター上のデバイス ドライバーの一覧から選択します」をクリック
7. 「モデル」欄から「標準 PS/2 ポート マウス」または「標準 PS/2 互換マウス」を選択し、「次へ」ボタンをクリック

   必要なファイルがコピーされます。
   「ドライバー ソフトウェアが正常に更新されました。」と表示されます。

   チェック

   • 「モデル」欄に「標準 PS/2 ポート マウス」または「標準 PS/2 互換マウス」が表示されない場合
     「互換性のあるハードウェアを表示」のチェックを外し、「製造元」欄から「（標準マウス）」を選択し、「モデル」欄から「標準 PS/2 ポート マウス」または「標準 PS/2 互換マウス」を選択してください。
   • 「モデル」欄に「標準 PS/2 ポート マウス」または「標準 PS/2 互換マウス」が複数表示されている場合
     一番上の「標準 PS/2 ポート マウス」または「標準 PS/2 互換マウス」を選択してください。
8. 「閉じる」ボタンをクリック
9. 「閉じる」ボタンをクリック

   「システム設定の変更」が表示されます。

10. 「はい」ボタンをクリック

    Windowsが再起動します。

以上でNXパッドのドライバの変更は完了です。

他社製のUSBマウスを使用する際など、NXパッドのドライバを「標準 PS/2 ポート マウス」に変更した場合、NXパッドの拡張機能を使用するには、次の手順でドライバをNXパッドドライバへ戻してください。

1. 「デバイス マネージャー」を開く
2. 「マウスとそのほかのポインティング デバイス」をダブルクリック
3. 「標準 PS/2 ポート マウス」をダブルクリック
4. 「ドライバー」タブをクリックし、「ドライバーの更新」ボタンをクリック
5. 「コンピューターを参照してドライバーソフトウェアを検索します」をクリック
6. 「コンピューター上のデバイスドライバーの一覧から選択します」をクリック
7. 「モデル」欄から「NX PAD」を選択する
   チェック

   • 「モデル」欄に「NX PAD」が表示されていない場合は、次の手順を行ってください。
     1. 「ディスク使用」ボタンをクリック
     2. 参照から「C:\DRV\NXPADE\X64」フォルダを開く
     3. 「OK」ボタンをクリック
     4. 「NX PAD」を選択する
   • 「モデル」欄に「NX PAD」が複数表示されている場合は、一番上の「NX PAD」を選択してください。
8. 「次へ」ボタンをクリック

   必要なファイルがコピーされます。

   この操作以降は、マウスポインタが動かない場合があります。その場合は、キーボードで操作してください。
   コピーが完了すると、「ドライバー ソフトウェアが正常に更新されました。」と表示されます。

9. 「閉じる」ボタンをクリック
10. 「閉じる」ボタンをクリック

    「システム設定の変更」画面が表示されます。

11. 「はい」ボタンをクリック

    Windowsが再起動します。

再起動後、NXパッドの拡張機能が有効になります。

本機では、USB接続のマウスを使用することができます。
添付または別売の当社製USBマウスを使用する場合は、特に設定を行う必要はありません。そのままUSBコネクタに接続してください。
他社製のUSBマウスを使用する場合は、設定が必要になる場合がありますので、「マウスを接続するための設定方法」をご覧になり、設定を行ってください。

購入時に、マウスを選択した場合に添付されるマウスを例として説明します。

USBレーザーマウス	USB光センサーマウス
スクロールホイール 左ボタン 右ボタン	スクロールホイール 左ボタン 右ボタン

スクロールホイールの使い方

USB光センサーマウスの場合

• 垂直スクロール機能
  スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。
• オートスクロール機能
  スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
  その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
  スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

当社製USBマウス（添付または別売）を使用する

当社製USBマウス（添付または別売）を使用する場合は、特に設定を行う必要はありません。そのままUSBコネクタに接続してください。

他社製のUSBマウスを使用する

他社製のUSBマウスを使用する場合は、NXパッドのドライバをOS標準のドライバ（標準 PS/2 ポート マウス）へ変更してから、他社製USBマウスに添付のマニュアルをご覧になり、手順に従ってUSBマウスを接続してください。

USBレーザーマウスのスクロールホイールを左右に傾けたときの動作設定を選択できます。

水平スクロール機能の設定を切り替える

1. タスク バーの通知領域にあるをクリック
2. 表示されたアイコン（）をクリック

   選択できる動作設定が表示されます。

3. 機能を選択し、クリック

   選択した動作設定に切り替わります。

動作設定の種類

工場出荷時の設定では「Charm/App」が選択された状態になっています。

マウスを取り外すとき、「マウスを接続するための設定方法」で変更する前の設定に戻す（NXパッドの拡張機能を使用する）場合は、次の操作を行ってください。

当社製USBマウス（添付または別売）を使用している場合

そのままUSBコネクタから取り外してください。

他社製のUSBマウスを使用している場合

• 液晶ディスプレイは非常に高精度な技術で作られていますが、色調のズレなど個体差が発生する場合があります。これは液晶ディスプレイの特性によるものであり、故障ではありません。
• OpenGLのアプリケーションを使用した場合、アプリケーションによっては、画面が表示されない、または画面の表示が乱れることがあります。
• DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音切れ、およびデスクトップ上のアイコンのちらつきが発生したり、再生画面にゴミが残る場合があります。
• DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。
• Windowsの状態によっては、スクリーンセーバー動作時に液晶ディスプレイの電源がオフにならない場合があります。
• 各種ベンチマークが正常に実行できない場合があります。
• DVDや動画の再生中は、休止状態やスリープ状態にしないでください。
• 解像度、または画面の出力先の変更を行う場合は、動画や音楽を再生するアプリケーションを表示したまま行わないでください。
• 動画を再生するアプリケーションによっては、画質が低下する場合があります。
• 本機の液晶ディスプレイを開閉すると、画面がちらつくことがありますが、故障ではありません。

輝度を調整する

キーボードで調整する

キーボードで、一時的に輝度を調整できます。

機能	キー操作	説明
輝度を下げる（）	【Fn】＋【F8】	液晶ディスプレイの輝度が下がります。
輝度を上げる（）	【Fn】＋【F9】	液晶ディスプレイの輝度が上がります。

本機の液晶ディスプレイは、標準で次の解像度と表示色を表示できます。

ディスプレイストレッチ機能とは、液晶ディスプレイの解像度よりもWindowsの解像度設定が低い場合に、液晶ディスプレイに画面イメージを拡大して表示する機能です。
ディスプレイストレッチ機能を使う場合は次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
3. 「詳細設定」をクリック
4. 「インテル(R) HD グラフィックス・コントロール・パネル」タブをクリックし、「グラフィックス・プロパティー」ボタンをクリック
5. 「ディスプレイ」をクリック
6. 左上の「ディスプレイ」をクリックし、表示されたメニューから「ディスプレイの設定」をクリック
7. 「ディスプレイの選択」欄で「内蔵ディスプレイ」を選択する
8. 「スケーリング」欄で「全画面のスケールにする」を選択する
9. 「適用」ボタンをクリック

   設定の保存を確認するメッセージが表示されます。

10. 「はい」ボタンをクリック
11. 「インテル^® HD グラフィックス・コントロール・パネル」を閉じる
12. 「OK」ボタンをクリック

設定が有効になり、ディスプレイストレッチ機能が使用できます。

• 本機の電源が入っている状態、スリープ状態、および休止状態のときは、外部ディスプレイコネクタへのディスプレイ用ケーブルの取り付け、取り外しを行わないでください。
• DVDや動画の再生中は、休止状態やスリープ状態にしないでください。
• 解像度、または画面の出力先の変更を行う場合は、動画や音楽を再生するアプリケーションを表示したまま行わないでください。
• 本機の液晶ディスプレイと外部ディスプレイの同時表示を行っている場合、オーバーレイを使用して再生する動画は、プライマリ側のディスプレイにのみ表示されます。
• デュアルディスプレイ機能使用時に動画を再生し、表示が乱れた場合、デュアルディスプレイ機能を使用せずに本機の液晶ディスプレイまたは外部ディスプレイのみで動画の再生をしてください。
• 高解像度で外部ディスプレイに表示している場合、DVD-Videoの種類によっては、コマ落ち、映像の乱れが発生する場合があります。その場合は、より低い解像度に設定することをおすすめします。
• 外部ディスプレイに表示している状態で、本機の液晶ディスプレイを開閉すると、画面がちらつくことがありますが、故障ではありません。

外部ディスプレイでは、次の解像度と表示色を表示できます。

外部ディスプレイコネクタへの接続

1. 本機と接続する外部ディスプレイの電源を切る
2. ディスプレイ用ケーブルを本機の外部ディスプレイコネクタ（）に接続する
   チェック ディスプレイ用ケーブルは、コネクタ両端のネジを締め、しっかりと固定してください。
   参照 外部ディスプレイコネクタの位置について
   「各部の名称」の「各部の名称と説明」
3. 外部ディスプレイと本機の電源を入れる

   詳しくは外部ディスプレイのマニュアルをご覧ください。

以上で外部ディスプレイの接続は完了です。

プロジェクタの接続

本機の外部ディスプレイコネクタ（）には、別売のプロジェクタを接続することができます。プロジェクタは、プレゼンテーションなどに利用することができます。別売のプロジェクタの接続のしかたは、プロジェクタのマニュアルをご覧ください。また、使用する場合はプロジェクタのマニュアルを参考にして表示解像度（ドット）、垂直走査周波数（Hz）などを確認してください。

• HDMIコネクタへの接続
• HDMIコネクタ使用時の音声出力について

HDMIコネクタへの接続

1. 本機と接続する外部ディスプレイやテレビの電源を切る
2. HDMIケーブルで、HDMIコネクタとHDMI規格に対応した外部ディスプレイやテレビなどを接続する
   参照

   HDMIコネクタの位置について
   「各部の名称」の「各部の名称と説明」
3. 外部ディスプレイやテレビと、本機の電源を入れる

   詳しくは外部ディスプレイやテレビのマニュアルをご覧ください。

以上で外部ディスプレイの接続は完了です。

HDMIコネクタ使用時の音声出力について

HDMIコネクタに映像を出力すると、接続したHDMI機器が音声出力に対応している場合には音声を出力することができます。
自動で切り換わる場合もありますが、自動的に音声が切り替わらない場合は、次の手順で設定を行ってください。

1. サウンドデバイスを使用しているすべてのソフトを終了する
2. 「コントロール パネル」を表示する
3. 「ハードウェアとサウンド」をクリック
4. 「サウンド」をクリック

   「サウンド」が表示されます。

5. 「再生」タブをクリック
6. 「インテル(R) ディスプレイ用オーディオ」を選択して、「既定値に設定」ボタンをクリック
7. 「OK」ボタンをクリック

音声がHDMI経由で出力されるようになります。

Intel^® WiDi（インテル^® ワイヤレス・ディスプレイ）は、Intel^® WiDi用アダプターを取り付けた外部ディスプレイやテレビに、無線LAN機能を利用して接続し、本機の画面を表示する機能です。

必要な機器について

Intel^® WiDiを使用するには、別売のIntel^® WiDi用アダプターが必要です。
また、表示先の外部ディスプレイやテレビには、HDMI入力端子またはコンポジット映像・音声入力端子が搭載され、Intel^® WiDi用アダプターが取り付け可能であることが必要です。

使用上の注意

• Intel^® WiDiは、無線LAN機能を利用しています。また、高解像度の画面を転送するためには、高速で安定した無線LANの通信環境が必要です。ご使用の前に「無線LAN機能」をご覧になり、無線LAN機能使用時の注意事項や通信環境についてご確認ください。
  参照無線LAN機能について
  「無線LAN機能」
• 通信速度や通信処理の負荷によっては、外部ディスプレイやテレビの映像や音声が乱れる場合があります。
• 動画を表示する場合、カクツキやコマ落ちなどが目立つ場合があります。特にHD画質（1280×720p/毎秒30フレーム以上）の動画の場合、画質の低下が見られます。
• 外部ディスプレイやテレビに表示している映像と音声は、本機の映像や音声から約0.3秒の遅延があります。そのため、マウスでの操作や、キーボードでの操作、文字入力が行いにくい場合があります。
• Intel^® WiDiはHDCP（High-bandwidth Digital Content Protection）規格に対応しています。
• コンテンツが採用している著作権保護方式によっては、再生できない場合があります。
• Intel^® WiDi利用時に「表示画面を複製する」を選択した場合、選択可能な解像度が制限されます。
• Intel^® WiDiで外部ディスプレイやテレビに接続中にサウンドの設定を変更すると、接続が切断される場合があります。
• Intel^® WiDiで外部ディスプレイやテレビに接続中、画面の表示先を本機の液晶ディスプレイのみに切り替えた場合、WiDiが切断されます。
• Intel^® WiDi接続中に手動でスリープ状態、ハイブリッドスリープ状態、休止状態などに移行する場合、またはWindowsのユーザーアカウントを切り替えたい場合は、WiDiの切断手順にしたがってWiDiを切断してください。

外部ディスプレイやテレビとの接続

Intel^® WiDiで外部ディスプレイやテレビに接続するには、次の手順で行います。

1. Intel^® WiDi用アダプターを外部ディスプレイやテレビに取り付ける
2. Intel^® WiDiの待ち受け画面が表示されるように準備する
   参照 Intel^® WiDi用アダプターのマニュアル
3. チャーム バーを表示し「デバイス」をクリック
4. 「表示」をクリック
5. 「ワイヤレス ディスプレイの追加」をクリック
6. 接続するデバイスが検出されたら、デバイス名をクリック
7. WPS PIN入力画面が表示されたら、テレビまたは外部ディスプレイに表示されている8桁のセキュリティコードを入力し、「次へ」をクリック
   チェック 8桁のセキュリティコードの入力は、【半角/全角/漢字】で半角英数文字が入力できる状態にしておこなってください。

以上で設定は完了です。

外部ディスプレイやテレビの解像度の変更

初回接続時の外部ディスプレイやテレビの解像度は、本機の液晶ディスプレイと同じ解像度に設定されます。
外部ディスプレイやテレビの解像度を変更する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック

   「ディスプレイ表示の変更」画面が表示されます。

3. 「複数のディスプレイ」欄で表示したい設定を選択する

   「表示画面を複製する」に設定した場合、選択可能な解像度が制限されます。

4. 「適用」ボタンをクリック

   確認のメッセージが表示されます。

5. 「変更を維持する」ボタンをクリック

   設定が変更されます。
   「元に戻す」ボタンをクリックすると、変更前の設定に戻ります。

6. 「ディスプレイ」欄で、接続した外部ディスプレイやテレビを選択する
7. 「解像度」欄で、外部ディスプレイやテレビの解像度を設定する

   「推奨」と表示されている解像度に設定してご利用ください。

8. 「OK」ボタンをクリック

   確認のメッセージが表示されます。

9. 「変更を維持する」ボタンをクリック

   設定が変更されます。
   「元に戻す」ボタンをクリックすると、変更前の設定に戻ります。

以上で設定は完了です。

外部ディスプレイやテレビの切断

外部ディスプレイやテレビとの接続を切断するには、次の手順で行います。

1. 「外部ディスプレイやテレビとの接続」の手順4まで同じ操作を行い、表示されたメニューの「切断」をクリック

チェック 【】+【P】を押すことでも、同じ画面を表示することができます。

外部ディスプレイを接続して使用する場合、本機の液晶ディスプレイ、または接続した外部ディスプレイのみに表示する他、次の表示機能が使用できます。

デュアルディスプレイ

本機の液晶ディスプレイと外部ディスプレイを使用して、ひとつの画面として表示できる機能です。液晶ディスプレイと外部ディスプレイを続き画面として利用できるので、表示できる範囲が広くなります。

クローンモード

本機の液晶ディスプレイと外部ディスプレイで同時表示を行います。
表示される内容は同じものですが、選択した解像度によっては本機の液晶ディスプレイと外部ディスプレイが異なる表示状態になる場合があります。

外部ディスプレイなどを接続した場合、次の方法で表示先、表示機能の設定ができます。

「インテル^® HD グラフィックス・コントロール・パネル」で設定する

1. 「コントロール パネル」を表示する
2. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
3. 「詳細設定」をクリック
4. 「インテル(R) HD グラフィックス・コントロール・パネル」タブをクリックし、「グラフィックス・プロパティー」ボタンをクリック
5. 「ディスプレイ」をクリック
6. 左上の「ディスプレイ」をクリックし、表示されたメニューから「マルチ・ディスプレイ」をクリック
7. 「ディスプレイ・モードの選択」欄で表示したい設定を選択する

   選択できる表示先、表示機能の設定は次の通りです。

   項目	設定される表示先、表示機能
   シングル	「アクティブ・ディスプレイの選択」で選択した１つのディスプレイのみに表示
   クローン	クローンモード
   拡張	デュアルディスプレイ

8. 「アクティブ・ディスプレイの選択」欄で、使用するディスプレイを選択する

   一覧には「内蔵ディスプレイ」「PCモニター」などが表示されます。

   メモ

   • 「シングル」を選択した場合、「アクティブ・ディスプレイの選択」欄には、１つのみディスプレイを設定できる欄が表示されます。
   • 「クローン」「拡張」を選択した場合は、「アクティブ・ディスプレイの選択」欄に、複数のディスプレイを設定できる欄が表示されます。
   • 「拡張」を選択した場合は、 「ディスプレイの配置」でディスプレイアイコンをドラッグして、位置を調整することが可能です。
9. 「適用」ボタンをクリック

   設定の保存を確認するメッセージが表示されます。

10. 「はい」ボタンをクリック
11. 「インテル^® HD グラフィックス・コントロール・パネル」を閉じる
12. 「OK」ボタンをクリック

以上で表示先、表示機能の設定は完了です。

本機は、キーボードから画面の出力先の切り替えを行うことができます。

1. 【Fn】＋【F3】を押す

   選択できる出力先が表示されます。


   出力先	説明
   PC 画面のみ	本機の液晶ディスプレイ
   複製	本機の液晶ディスプレイと外部ディスプレイ※でのクローンモード
   拡張	本機の液晶ディスプレイと外部ディスプレイ※でのデュアルディスプレイ
   セカンド スクリーンのみ	外部ディスプレイ※

   ※ 外部ディスプレイコネクタに接続した外部ディスプレイまたはHDMIコネクタに接続した外部ディスプレイのいずれかに表示されます。
2. 【↑】【↓】で出力先を選択し、【Enter】を押す

   画面の出力先が切り替わります。

外部ディスプレイ使用時に、表示が適切でない場合やプラグ＆プレイに対応していないディスプレイを使用しているときは、次の操作を行ってください。

お使いのディスプレイにドライバが用意されている場合

ディスプレイのマニュアルをご覧になり、ドライバのインストールを行ってください。

お使いのディスプレイにドライバが用意されていない場合

次の手順で設定を行ってください。

1. 「コントロール パネル」を表示する
2. 「デスクトップのカスタマイズ」の「画面の解像度の調整」をクリック
3. 外部ディスプレイのモニタアイコンをクリックし、「詳細設定」をクリック
4. 「モニター」タブをクリックし、「プロパティ」ボタンをクリック
5. 「ドライバー」タブをクリックし、「ドライバーの更新」ボタンをクリック

   「ドライバー ソフトウェアの更新」が表示されます。

6. 「コンピューターを参照してドライバー ソフトウェアを検索します」をクリック
7. 「コンピューター上のデバイス ドライバーの一覧から選択します」をクリック
8. 「互換性のあるハードウェアを表示」のチェックを外す
9. 「製造元」と「モデル」を選択し、「次へ」ボタンをクリック

   一覧に、接続したディスプレイのモデルが表示されない場合は、「製造元」欄で「（標準モニターの種類）」を選択し、「モデル」欄で接続したディスプレイに対応した解像度を選択してください。

10. 「閉じる」ボタンをクリック
11. 「閉じる」ボタンをクリック
12. 「OK」ボタンをクリック
13. 「OK」ボタンをクリック

以上でディスプレイの設定は完了です。

ハードディスクは非常に精密に作られています。次の点に注意して使用してください。

• ハードディスクのデータを破損させる外的な要因には次のようなものがあります。

  • 過度な振動
  • 高熱
  • 落雷
• データの読み書き中（アクセスランプの点灯中）には、少しの衝撃が故障の原因になる場合があります。
• ハードディスクが故障すると、記録されているデータが使用できなくなる場合があります。特に、お客様が作成したデータは再セットアップしても元には戻りません。定期的にバックアップをとることをおすすめします。
• ハードディスクの領域の作成や削除、フォーマットは「コンピューターの管理」の「ディスクの管理」から行います。
  参照 ドライブ構成の変更、および「ディスクの管理」の表示について
  「トラブル解決Q&A」の「ハードディスク」-「複数のパーティションを利用したい」
• 本機のハードディスクには、「ディスクの管理」でドライブ文字が割り当てられていない領域が表示されます。この領域には、システム復旧時に必要なデータなどが格納されています。
  この領域にあるデータは削除しないでください。

SSDは非常に精密に作られています。次の点に注意して使用してください。

• SSDのデータを破損させる外的な要因には次のようなものがあります。

  • 高熱
  • 落雷
• SSDが故障すると、記録されているデータが使用できなくなる場合があります。特に、お客様が作成したデータは再セットアップしても元には戻りません。定期的にバックアップをとることをおすすめします。
• SSDの領域の作成や削除、フォーマットは「コンピューターの管理」の「ディスクの管理」から行います。
  参照 ドライブ構成の変更、および「ディスクの管理」の表示について
  「トラブル解決Q&A」の「SSD」-「複数のパーティションを利用したい」
• 本機のSSDには、「ディスクの管理」でドライブ文字が割り当てられていない領域が表示されます。この領域には、システム復旧時に必要なデータなどが格納されています。
  この領域にあるデータは削除しないでください。

• 光学ドライブ内のレンズには触れないでください。指紋などの汚れによってデータが正しく読み取れなくなるおそれがあります。
• アクセスランプの点灯中は、ディスクを絶対に取り出さないでください。データの破損や本機の故障の原因になります。
• イジェクトボタンを押してからディスクトレイが排出されるまで数秒かかることがあります。
• ディスクの信号面（文字などが印刷されていない面）に傷を付けないように注意してください。
• 本機で、次のような形式や規格、異なった形やサイズのディスクは使用できません。無理に使用した場合、再生や作成ができないだけでなく、破損の原因になる場合があります。

  • AVCHD形式またはAVCREC形式のDVD
  • 名刺型、星型などの円形ではない、異形ディスク
  • 厚さが1.2mmを大きく越える、または大きく満たないディスク
  • 規格外に容量の大きな書き込みディスク
  また、特殊な形状のディスクや、ラベルがはってあるなど、重心バランスの悪いディスクを使用すると、ディスク使用時に異音や振動が発生する場合があります。このようなディスクは故障の原因になるため、使用しないでください。

• 光学ドライブにディスクをセットすると、「自動再生」画面が表示される場合があります。その場合は、実行したい操作をクリックしてください。実行したい操作がない場合は、ウィンドウの右上のをクリックしてください。
• ディスクに飲み物などをこぼした場合、そのディスクは使用しないでください。

光学ドライブを制限する

本機では、BIOSセットアップユーティリティのI/O制限で、光学ドライブの有効／無効を設定して、使用を制限することができます。
また、添付のDeviceLockで、光学ドライブに対し、読み込みや書き込みを制御することができます。

接続のしかた

外付け光学ドライブを選択した場合に添付される光学ドライブをお使いになるには、次の手順で本機に接続してください。

1. 光学ドライブ背面に、光学ドライブ用ケーブルのBマークのある方のプラグを接続する

   プラグの向きに注意して、差し込んでください。



2. 光学ドライブ用ケーブルを、本機のUSBコネクタに接続する

   プラグの向きに注意して差し込んでください。

お使いのモデルの光学ドライブで使えるディスクは異なります。使用できるディスクについては、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

http://121ware.com/e-manual/m/nx/index.htm

ディスク利用時の注意

• 記録用のDVDには、録画用（for Video）とデータ用（for Data）とがありますので、ご購入の際にはご注意ください。
• DVD-RAMには、カートリッジなしのディスクと、TYPE1（ディスク取り出し不可）、TYPE2（ディスク取り出し可能）、TYPE4（ディスク取り出し可能）の4種類があります。本機の光学ドライブでは、カートリッジなし、またはカートリッジからディスクを取り出せるタイプ（TYPE2、TYPE4）のみご利用になることができます。ご購入の際には、ご注意ください。
• 片面2.6GBのDVD-RAMおよび両面5.2GBのDVD-RAMは使用できません。
• 両面9.4GBのDVD-RAMは面ごとに4.7GBの記録／再生が可能です。同時に両面への記録／再生はできません。ディスクを取り出して、裏返して使用してください。

本機の光学ドライブで、読み込みや再生ができるディスクについては、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。

http://121ware.com/e-manual/m/nx/index.htm

また、本機でDVDを再生するには、添付の「CyberLink PowerDVD」を使用してください。

ディスク再生時の注意

本機でDVD、CDの読み込みや再生を行うときは、次のことに注意してください。

• 本機で記録したDVD、CDを他の機器で使用する場合、フォーマット形式や装置の種類などにより使用できない場合があります。
• 他の機器で記録したDVD、CDは、ディスク、ドライブ、記録方式などの状況により、本機では再生および再生性能を保証できない場合があります。
• コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や取り込みができないことがあります。
• 本機で音楽CDを使用する場合、ディスクレーベル面にCompact Discの規格準拠を示す（CD規格マーク）マークの入ったディスクを使用してください。
• CD（Compact Disc）規格外ディスクを使用すると、正常に再生ができなかったり、音質が低下したりすることがあります。
• CD TEXTのテキストデータ部は、読み出せません。
• 本機では、リージョンコード（国別地域番号）が「ALL」または「2」が含まれているDVDのみ再生することができます。
• 本機で再生できるCDまたはDVDのディスクサイズは8センチと12センチです。
• DVDや動画を再生する際は、再生に使用するアプリケーション以外のソフトウェアを終了することをおすすめします。本機での動画再生には高い処理能力が必要とされ、お使いのモデルや設定によっては、複数のアプリケーションを実行している状態で動画再生を行うと、映像の乱れやコマ落ちが発生する場合があります。詳しくは、「トラブル解決Q&A」の「表示」をご覧ください。
• 「ECOモード機能」で、省電力を優先する電源プランを割り当てているモードを選択している場合、DVDや動画の再生品質が低下する可能性があります。そのような場合は、「標準」などの性能を優先するモードを選択してください。

  参照 ECOモード機能について
  「省電力機能」の「ECOモード機能」
• 本機でDVDを再生する場合、次のことに注意してください。

  • デュアルディスプレイ機能使用時に動画を再生し、表示が乱れた場合、デュアルディスプレイ機能を使用せずに本機の液晶ディスプレイまたは外部ディスプレイのみで動画の再生をしてください。
  • DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音飛びが発生したり、再生画面にゴミが残る場合があります。DVDの再生中は、再生画面の上に他のウィンドウを重ねないでください。
  • DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。

DVDスーパーマルチドライブモデルで、DVD、CDへの書き込み、書き換え、およびフォーマットをするには、「Roxio Creator LJB」を使用してください。

ご注意

• 書き込みに失敗したDVD、CDは読み込みできなくなります。書き込みに失敗したディスク、およびディスクに記録されていたデータの補償はできませんのでご注意ください。
• データの書き込みを行った後に、データが正しく書き込まれているかどうかを確認してください。
• 作成したメディアのフォーマット形式や装置の種類などにより、他の光学ドライブでは使用できない場合がありますのでご注意ください。
• お客様がオリジナルのCD-ROM、音楽CD、ビデオCD、およびDVD-Videoなどの複製や改変を行う場合、著作権を保有していなかったり、著作権者から複製・改変の許諾を得ていない場合は、著作権法または利用許諾条件に違反することがあります。複製などの際は、オリジナルのCD-ROMなどの利用許諾条件や複製などに関する注意事項に従ってください。
• コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や音楽CDの作成ができないことがあります。

停電やソフトウェアの異常動作などにより、イジェクトボタンを押してもディスクトレイが出てこない場合は、非常時ディスク取り出し穴に太さ1.3mm程の針金を押し込むと、トレイを手動で引き出すことができます。針金は太めのペーパークリップなどを引き伸ばして代用できます。

• Windows上でSDメモリーカードのフォーマットやディスクデフラグを行わないでください。各メモリーカード対応機器との互換性や性能などで問題が生じる場合があります。
• 静電気や電気的ノイズの影響を受ける場所ではSDメモリーカードを使わないでください。
• SDメモリーカードの取り扱いについては、それぞれのSDメモリーカード製品に添付のマニュアルや取扱説明などの指示に従ってください。
• 本機やSDメモリーカードの不具合により、音楽データの録音ができなかったり、データの破損、消去が起きた場合、データの内容の補償はいたしかねます。
• お客様が画像、音楽、データなどを記録（録画・録音などを含む）したものは、個人として楽しむなどのほかは、著作権法上、権利者に無断で使用できません。
• 大切なファイルはコピーして、バックアップを取ることをおすすめします。
• 本機のハードディスク（またはSSD）以外からSDメモリーカードにデータを保存する場合は、一度、本機のハードディスク（またはSSD）にデータを保存し、そこからSDメモリーカードにデータを保存してください。
• データの保存中にスリープ／休止状態にしないでください。メモリーカード内のデータが破損したり誤動作の原因になります。
• 本機がスリープ／休止状態にあるときは、メモリーカードを抜き挿ししないでください。また、スリープ／休止状態から復帰する際は、Windowsのサインイン画面またはデスクトップが表示されるまでメモリーカードを抜き挿ししないでください。メモリーカード内のデータが破損したり誤動作の原因になる場合があります。
• すべてのSDメモリーカードの動作を保証するものではありません。
• さまざまな規格のメディアがありますので、本機のSDメモリーカードスロットで使えるメディアかどうかや、メディアの使用方法をお確かめになり、お使いください。
• メモリーカードの端子面が汚れていると、メモリーカードを認識しなかったり、データの読み込み、書き出しができないことがあります。端子面が汚れた場合は、メモリーカードに添付のマニュアルをご覧になり、処置してください。
• メモリーカードにデータを保存中、または読み込み中に、PCカードなどの周辺機器を接続しないでください。
• DVD、CDを再生中にメモリーカードへの読み書きを行ったり、メモリーカード内の音声や動画ファイルを再生中にファイルのコピーを行うと、音声や動画がとぎれるなどの影響が出る場合があります。

SDメモリーカードを使用するときの注意

• SDメモリーカードは、標準フォーマットとして、それぞれ「SDメモリーカード」規格、「SDHCメモリーカード」規格、「SDXCメモリーカード」規格に準拠したフォーマットで出荷されており、すぐにお使いになれます。フォーマットが必要な場合は、デジタルカメラなどのSDメモリーカード対応機器か、SD規格対応フォーマット機能を搭載したアプリなどでフォーマットを行ってください。デジタルカメラなどでのフォーマット方法については、ご使用の機器などに添付のマニュアルをご覧ください。
• 「miniSDカード」「miniSDHCカード」「microSDカード」「microSDHCカード」を使用するときは、必ず使用するメモリーカードに対応した、SD/SDHC変換アダプタに装着してからセットしてください。詳しくはお使いのメモリーカードの取扱説明書をご覧ください。
• 「microSDカード」「microSDHCカード」をご使用の際、miniSD/miniSDHC変換アダプタに装着し、さらにSD/SDHC変換アダプタに装着しての動作は保証しておりません。
• 本機では、2Gバイトまでの「SDメモリーカード」、32Gバイトまでの「SDHCメモリーカード」および128Gバイトまでの「SDXCメモリーカード」で動作確認を行っています。2Gバイトを超える容量の「SDメモリーカード」、32Gバイトを超える容量の「SDHCメモリーカード」および128Gバイトを超える容量の「SDXCメモリーカード」での動作は保証しておりません。
• 本機では、「マルチメディアカード（MMC）」には対応していません。
• 本機は、SDIOには対応していません。
• 裏面に通電性（電気を通す性質）がある金属が使用されているSDメモリーカードや変換アダプタは使用しないでください。本機内部のコネクタと接触し本機やメモリーカードの故障の原因になる場合がありますので、ご注意ください。
• 高速転送規格「UHS-Ⅱ」はサポートしておりません。また、SDカード変換アダプタを利用した場合、高速転送規格「UHS-Ⅰ」および「UHS-Ⅱ」はサポートしておりません。

SDメモリーカードスロットを制限する

本機では、BIOSセットアップユーティリティのI/O制限で、SDメモリーカードスロットの有効／無効を設定して、使用を制限することができます。
また、添付のDeviceLockで、SDメモリーカードスロットへの読み込みや書き込みを制限することができます。

セットのしかた

1. SDメモリーカードを向きに注意して、SDメモリーカードスロットに奥までしっかり差し込む

   表面を上にして差し込んでください。

   SDメモリーカード

取り外し方

1. タスク バーの通知領域のをクリックし、またはをクリック
2. 表示される「×××××の取り出し」から、取り外す周辺機器をクリック

   安全に取り外しができるという内容のメッセージが表示されます。
   表示される「×××××の取り出し」に取り外す周辺機器がない場合は手順3に進んでください

3. SDメモリーカードを押す

   SDメモリーカードが飛び出します。

   SDメモリーカード

4. SDメモリーカードを水平に引き抜く

音量ミキサーを使う

Windowsの「音量ミキサー」で音量を調節することができます。

1. タスク バーの通知領域の （音量）をクリック
2. 表示されたウィンドウから「ミキサー」をクリック

   「音量ミキサー」が表示されます。

3. 調節したいデバイスやアプリケーションのスライドで音量を調節する

音声のオン／オフ（ミュート機能）

録音音量の調節

本機で録音音量を調節する場合は次の手順で行ってください。

1. マイクなどの録音機器を接続する
2. タスク バーの通知領域の （音量）を右クリックし、表示されたメニューから「録音デバイス」をクリック
3. 使用する録音デバイスをクリックし、「プロパティ」ボタンをクリック
   チェック

   • 使用する録音デバイスが表示されていない場合は「次のオーディオ録音デバイスがインストールされています」の枠内を右クリックし、「無効なデバイスの表示」にチェックを入れ、表示されたデバイスを有効にしてください。
   • 録音デバイスが複数ある場合は、使用するデバイスをクリックし、「既定値に設定」ボタンをクリックしてください。
4. 「レベル」タブをクリックし、表示される画面で録音音量を調節する
5. 「OK」ボタンをクリック
6. 「OK」ボタンをクリック

「Realtek HD オーディオマネージャ」で設定する

「Realtek HD オーディオマネージャ」でマイクの設定を行うことができます。マイクの設定では、マイクでの録音時のノイズ抑制やエコーの軽減、ビームフォーミング機能の設定などが行えます。マイクの設定は、次の手順で行ってください。

1. マイク入力端子にマイクロフォンを差し込む（外付けマイクを使用する場合）
2. タスク バーの通知領域の をクリックし、（Realtek HD オーディオマネージャ）をダブルクリック

   「Realtek HD オーディオマネージャ」が表示されます。

3. 「外付けマイク」タブ、または「内蔵マイク」タブをクリック
4. 設定する機能にチェックを付ける

   設定できる機能には次のものがあります。

   機能	説明
   ノイズ抑制	録音時のノイズ抑制を行います。
   音響エコーキャンセル （機能は次の録音から有効になります。）	録音時にスピーカが引き起こすエコーを軽減します。
   ビームフォーミング （指向性録音）	ステレオマイク使用時に、マイクを向けていない方向からの雑音を軽減します。

5. 設定が完了したら「OK」ボタンをクリック

以上でマイクの設定は完了です。

コンピュータウイルスやセキュリティ上の脅威を避けるためには、お客様自身が本機のセキュリティを意識し、常に最新のセキュリティ環境に更新する必要があります。
本機のLAN機能や無線LAN機能を使用して、安全にネットワークに接続するために、次の対策を行うことを強くおすすめします。

セキュリティ対策アプリケーションの利用

コンピュータウイルスから本機を守るために、セキュリティ対策アプリケーションをインストールすることをおすすめします。

本機を利用する環境で、使用するセキュリティ対策アプリケーションが定められている場合は、そのアプリケーションを使用してください。
また、本機にはウイルスを検査・駆除するアプリケーションとしてマカフィー リブセーフが添付されています。

ファイアウォールの利用

コンピュータウイルスによっては、ネットワークに接続しただけで感染してしまう例も確認されています。このようなコンピュータウイルスから本機を守るためにファイアウォール（パーソナルファイアウォール）を利用することをおすすめします。

本機を利用する環境で、ファイアウォールの利用についての規則などがある場合は、そちらの規則に従ってください。
また、本機にインストールされているOSでは、標準で「Windows ファイアウォール」機能が有効になっています。「Windows ファイアウォール」について、詳しくはWindowsのヘルプをご覧ください。

Windows^® Update、またはMicrosoft^® Update

最新かつ重要な更新プログラムが提供されています。
Windowsを最新の状態に保つため、ネットワークに接続後、定期的にWindows^® Update、またはMicrosoft^® Updateを実施してください。

LANに接続して本機を使用するときは、次の点に注意してください。

• システム運用中は、LANケーブルを外さないでください。ネットワークが切断されます。ネットワーク接続中にLANケーブルが外れたときは、すぐに接続することで復旧し、使用できる場合もありますが、使用できない場合は、Windows を再起動してください。
• LAN回線を接続してネットワーク通信をする場合は、本機にACアダプタを接続して使用するようにしてください。バッテリのみで使用すると、使用時間が短くなります。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ネットワークの通信中にはスリープ状態または休止状態にしないでください。
• ネットワークを使用するアプリケーションを使う場合、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。
  あらかじめお使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
• 1000BASE-T/100BASE-TX/10BASE-Tシステムの保守については、ご購入元または当社指定のサービス窓口にお問い合わせください。

ユニバーサル管理アドレスについて

ユニバーサル管理アドレスは、IEEE（米国電気電子技術者協会）で管理されているアドレスで、主に他のネットワークに接続するときなどに使用します。次のコマンドを入力することで、LANまたは無線LANのユニバーサル管理アドレスを確認することができます。
コマンド プロンプトで次のいずれかのコマンドを入力し、【Enter】を押してください。

本機には、1000BASE-T/100BASE-TX/10BASE-T（ギガビットイーサネット）対応のLAN機能が搭載されています。

LANの設置

初めてネットワークシステムを設置するためには、配線工事などが必要ですので、ご購入元または当社指定のサービス窓口にお問い合わせください。また、本機に接続するケーブル類やハブなどは、当社製品を使用してください。他社製品を使用し、システムに異常が発生した場合の責任は負いかねますので、ご了承ください。

接続方法

本機を有線ネットワークに接続するには、別売のLANケーブルが必要です。LANケーブルは、10BASE-Tで接続するにはカテゴリ3以上、100BASE-TXで接続するにはカテゴリ5以上、1000BASE-Tで接続するにはエンハンスドカテゴリ5以上のLANケーブルを使用してください。また、ネットワーク側のコネクタに空きがない場合、ハブやスイッチでコネクタを増やす必要があります。LANケーブルの接続は次の手順で行います。

1. 本機の電源を切る
2. LANケーブルをLANコネクタ（）に接続する
   参照 LANコネクタの位置
   「各部の名称」の「各部の名称と説明」
3. ハブなどのネットワーク機器に、LANケーブルのもう一方のコネクタを接続する
4. 本機の電源を入れる

ネットワーク側の接続や設定については、接続するネットワーク側の機器のマニュアルをご覧ください。

ここでは、LANに接続するために必要なネットワークのセットアップ方法を簡単に説明します。

ネットワーク接続のセットアップ

1. 「コントロール パネル」を表示する
2. 「ネットワークとインターネット」の「ネットワークの状態とタスクの表示」をクリック
3. 左のメニューから「アダプターの設定の変更」をクリック
4. 「イーサネット」を右クリックし、表示されたメニューから「プロパティ」をクリック
5. 「ネットワーク」タブで必要な構成要素の設定をする
   メモ 必要な構成要素がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
6. 「OK」ボタンをクリック
7. をクリック
8. をクリック

以上でネットワーク接続のセットアップは完了です。
続いて、コンピュータ名などの設定を行います。

接続するネットワークとコンピュータ名の設定

接続するネットワークに関する設定と、ネットワークで表示されるコンピュータ名を設定します。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「システム」をクリック
3. 「コンピューター名、ドメインおよびワークグループの設定」欄の「設定の変更」をクリック
4. 「コンピューター名」タブの「変更」ボタンをクリック
5. 「コンピューター名」、「ワークグループ」または「ドメイン」に必要な情報を入力する
   メモ 入力する情報がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
6. 「OK」ボタンをクリック

   確認のメッセージが表示されます。

7. 「OK」ボタンをクリック
8. 「閉じる」ボタンをクリック
9. 再起動を促すメッセージが表示された場合は、「今すぐ再起動する」ボタンをクリック

   本機が再起動します。

以上でLANの設定は完了です。

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

• 電源の切れている状態から電源を入れる
• スリープ状態や休止状態からの復帰

WoLを使うように本機を設定している場合、本機の電源が切れているときも、LANアダプタには通電されています。
管理者のパソコンから本機にパワーオンを指示する特殊なパケット（Magic Packet）を送信し、そのパケットを本機の専用コントローラが受信するとパワーオン動作を開始します。
これにより、管理者のパソコンが離れた場所にあっても、LANで接続された本機の電源を入れたり、スリープ状態や休止状態から復帰させることができます。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   参照 BIOSセットアップユーティリティについて
   「システム設定」の「BIOSセットアップユーティリティについて」
2. 「Advanced」メニューの「Remote Power On」を「Disabled」に設定する
3. 【F10】を押す

   確認のメッセージが表示されます。

4. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

スリープ状態または休止状態からWoLを利用するための設定

1. 「デバイス マネージャー」を開く
2. 「ネットワーク アダプター」をダブルクリック
3. 表示されたLANアダプタをダブルクリック
4. 「電源の管理」タブをクリック
5. 次の項目を確認し、チェックが付いていない場合はチェックを付ける
   • 「電力の節約のために、コンピューターでこのデバイスの電源をオフにできるようにする」
   • 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
   • 「Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする」
6. 「OK」ボタンをクリック
7. をクリック
8. をクリック

以上で設定は完了です。

スリープ状態または休止状態からWoLを利用する設定の解除

スリープ状態または休止状態からWoLを利用する設定を解除する場合は、次の手順で設定を行ってください。

1. 「デバイス マネージャー」を開く
2. 「ネットワーク アダプター」をダブルクリック
3. 表示されたLANアダプタをダブルクリック
4. 「電源の管理」タブをクリック
5. 下記の設定項目のチェックを外す
   • 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
   • 「Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする」
6. 「OK」ボタンをクリック
7. をクリック
8. をクリック

以上で設定は完了です。

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

• OSインストール
• BIOSフラッシュ（BIOS ROMの書き換え）
• BIOS設定変更

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

無線LAN機能でできること

無線LAN機能を使用することで、次のようなことができます。

無線LAN対応周辺機器との無線接続

本機と無線LANに対応した別売の周辺機器を使用すると、ケーブルで接続せずにLANを利用できます。例えば、無線LANに対応したルータやターミナルアダプタなどを利用してインターネットに接続できます。

他の無線LAN対応コンピュータとの無線通信

本機と無線LANに対応した他のコンピュータとの間で、ケーブル接続やメモリーカードなどの媒体を使用せずに、ファイルのコピーなどが行えます。

無線LAN機能使用上の注意

• 通信速度・通信距離は、無線LAN対応機器や電波環境・障害物・設置環境などの周囲条件によって異なります。
• 電波の性質上、通信距離が離れるに従って通信速度が低下する傾向があります。 より快適にお使いいただくために、無線LAN対応機器同士は近い距離で使用することをおすすめします。
• 2.4GHz周波数帯を利用する機器（電子レンジなど）を同時に使用した場合、2.4GHz無線LAN対応機器の通信速度、通信距離が低下する場合があります。2.4GHz無線LAN対応機器と2.4GHz周波数帯を利用する機器（電子レンジなど）は離して使用することをおすすめします。
• Bluetooth機能やIntel^® WiDiと無線LAN機能を同時に使用した場合、それぞれの通信速度や通信距離が低下する場合があります。
• 2.4GHz無線LAN対応機器とBluetooth機器など、同じ周波数帯を利用する機器を同時に使用した場合、それぞれの機器の通信速度や通信距離が低下する場合があります。同じ周波数帯を利用する機器はいずれかをオフにするか、離して使用することをおすすめします。
• ネットワークへの接続には、別売の無線LANアクセスポイントなどが必要です。
• 医療機関で使用する場合には、医療機関側が本製品の使用を禁止した区域では、本製品の電源を切るか無線LAN機能をオフにしてください。また、医療機関側が本製品の使用を認めた区域でも、近くで医療機器が使用されている場合には、本製品の電源を切るか無線LAN機能をオフにしてください。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ファイルコピーなどの通信動作が終了してからスリープ状態または休止状態にしてください。また、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。ネットワークを使用するアプリケーションを使う場合には、あらかじめお使いのアプリケーションについてシステム管理者に確認の上、スリープ状態または休止状態を使用してください。

無線LAN対応製品との接続

無線LAN対応製品

本製品と接続できる無線LAN対応製品には、無線LAN内蔵コンピュータ、無線LANアクセスポイント、無線LAN周辺機器などがあります。
無線LAN機器同士の接続互換性については、業界団体Wi-Fi Alliance による「Wi-Fi^®」認定を取得している、同じ規格の製品をご購入されることをおすすめします。

コンピュータウイルスやセキュリティ上の脅威を避けるためには、お客様自身が本機のセキュリティを意識し、常に最新のセキュリティ環境に更新する必要があります。
本機のLAN機能や無線LAN機能を使用して、安全にネットワークに接続するために、次の対策を行うことを強くおすすめします。

セキュリティ対策アプリケーションの利用

コンピュータウイルスから本機を守るために、セキュリティ対策アプリケーションをインストールすることをおすすめします。

本機を利用する環境で、使用するセキュリティ対策アプリケーションが定められている場合は、そのアプリケーションを使用してください。
また、本機にはウイルスを検査・駆除するアプリケーションとしてマカフィー リブセーフが添付されています。

ファイアウォールの利用

コンピュータウイルスによっては、ネットワークに接続しただけで感染してしまう例も確認されています。このようなコンピュータウイルスから本機を守るためにファイアウォール（パーソナルファイアウォール）を利用することをおすすめします。

本機を利用する環境で、ファイアウォールの利用についての規則などがある場合は、そちらの規則に従ってください。
また、本機にインストールされているOSでは、標準で「Windows ファイアウォール」機能が有効になっています。「Windows ファイアウォール」について、詳しくはWindowsのヘルプをご覧ください。

Windows^® Update、またはMicrosoft^® Update

最新かつ重要な更新プログラムが提供されています。
Windowsを最新の状態に保つため、ネットワークに接続後、定期的にWindows^® Update、またはMicrosoft^® Updateを実施してください。

無線LANでは、LANケーブルを使用する代わりに、電波を利用してコンピュータ等と無線LANアクセスポイント間で情報のやり取りを行うため、電波の届く範囲であれば自由にLAN接続が可能であるという利点があります。
その反面、電波はある範囲内であれば障害物（壁等）を越えてすべての場所に届くため、セキュリティに関する設定を行っていない場合、以下のような問題が発生する可能性があります。

• 通信内容を盗み見られる
  悪意ある第三者によって、電波を故意に傍受され、
  • IDやパスワードまたはクレジットカード番号等の個人情報
  • メールの内容
  等の通信内容を盗み見られる可能性があります。

• 不正に侵入される
  悪意ある第三者によって、無断で個人や会社内のネットワークへアクセスされ、

  • 個人情報や機密情報を取り出す（情報漏えい）
  • 特定の人物になりすまして通信し、不正な情報を流す（なりすまし）
  • 傍受した通信内容を書き換えて発信する（改ざん）
  • コンピュータウイルスなどを流しデータやシステムを破壊する（破壊）
  などの行為をされてしまう可能性があります。


本来、無線LANカードや無線LANアクセスポイントは、これらの問題に対応するためのセキュリティの仕組みを持っていますので、無線LAN製品のセキュリティに関する設定を行って製品を使用することで、その問題が発生する可能性は少なくなります。

セキュリティの設定を行わないで使用した場合の問題を十分理解した上で、お客様自身の判断と責任においてセキュリティに関する設定を行い、製品を使用することをおすすめします。

なお、無線LANの仕様上、特殊な方法によりセキュリティ設定が破られることもあり得ますので、ご理解の上、ご使用ください。

セキュリティ対策を施さず、あるいは、無線LANの仕様上やむを得ない事情によりセキュリティの問題が発生してしまった場合、当社は、これによって生じた損害に対する責任を負いかねます。

本機で設定できるセキュリティ

盗聴（傍受）を防ぐ

WEP機能を使用して暗号キーを設定すると、同じ暗号キーを使用している通信機器間の無線LAN通信データを暗号化できるので、通信の盗聴や、関係のないコンピュータや機器からの接続を防ぐことができます。WEP機能には64bitWEP対応、128bitWEP対応、152bitWEP対応のものがあり、本機の無線LAN機能は、64bitWEPと128bitWEPに対応しています。
ただし、暗号キーを設定していても、暗号キー自体を第三者に知られたり、暗号解読技術によって暗号を解読されたりする可能性があるため、設定した暗号キーは定期的に変更することをおすすめします。

不正アクセスを防ぐ

• 無線LANアクセスポイントに任意のネットワーク名（SSID）を設定することで、同じSSIDを設定していない通信機器からの接続を回避できます。 ただし、同じSSIDを設定していない機器でも、そのネットワークがどんなSSIDを使用しているかは検出できてしまうため、SSIDを設定しただけではセキュリティを保てません。これを回避するには、無線LANアクセスポイント側でSSIDを通知しないようにSSIDの隠ぺいの設定をする必要があります。
• 接続するコンピュータなどのMACアドレス（ネットワークカードが持っている固有の番号）を無線LANアクセスポイントに登録することで、登録した機器以外は無線LANアクセスポイントに接続できなくなります（MACアドレスフィルタリング）。

より高度なセキュリティ設定を行う

Wi-Fi Allianceが提唱するWPA（Wi-Fi Protected Access）やWPA2機能を利用します。IEEE802.1X/EAP（Extensible Authentication Protocol）規格によるユーザー認証、WEP機能に比べて大幅に暗号解読が困難とされる暗号化方式TKIP（Temporal Key Integrity Protocol）やAES（Advanced Encryption Standard）を使用することで、より高度なセキュリティ設定が行えます。

• 本製品には、2.4GHz帯高度化小電力データ通信システムが内蔵されています。本製品は、2.4GHz全帯域（2.4GHz～2.4835GHz）を使用する無線設備であり、移動体識別装置の帯域（2.427GHz～2.47075GHz）が回避可能です。 変調方式としてDS-SS方式とOFDM方式を採用しており、与干渉距離は40mです。

• 本製品には、5GHz帯小電力データ通信システムが内蔵されています。本製品に内蔵されている無線設備は、5GHz帯域（5.15GHz～5.35GHz、5.47GHz～5.725GHz）を使用しており、以下のチャンネルに対応しています。

  • W52：Ch36（5180MHz）,Ch40（5200MHz）,Ch44（5220MHz）,Ch48（5240MHz）
  • W53：Ch52（5260MHz）,Ch56（5280MHz）,Ch60（5300MHz）,Ch64（5320MHz）
  • W56：Ch100（5500MHz）,Ch104（5520MHz）,Ch108（5540MHz）,Ch112（5560MHz）,Ch116（5580MHz）,Ch120（5600MHz）,Ch124（5620MHz）,Ch128（5640MHz）,Ch132（5660MHz）,Ch136（5680MHz）,Ch140（5700MHz）
• W52、W53無線LANの使用は、電波法令により屋内に限定されます。
• 本製品は、日本国における電波法施行規則第6条第4項第4号「小電力データ通信システムの無線局」を満足した無線設備であり、日本国における端末設備等規則第36条「電波を使用する自営電気通信端末設備」を満足した端末設備です。
  分解や改造などを行っての運用は違法であり、処罰の対象になりますので絶対に行わないでください。
  また、本製品は日本国以外ではご使用になれません。
• 本製品の電波出力は、一般社団法人電波産業会が策定した「電波防護標準規格（RCR STD-38）」に基づく基準値を下回っています。
• 本製品の使用周波数帯では、電子レンジなどの産業・科学・医療用機器のほか、工場の製造ラインなどで使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）が運用されています。
• 万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかに電波の発射を停止してください。
• 自動ドアや火災報知機など、自動制御機器の周辺では、本製品は使用しないでください。自動制御機器の電子回路に影響を与え、誤動作の原因になる場合があります。
• 一般の電話機やテレビ、ラジオ、その他の無線を使用する機器などをお使いになっている近くで本製品を使用すると、それらの機器に影響を与えることがあります（本製品の電源を入／切することで影響の原因になっているかどうか判別できます）。この場合、次のような方法で電波干渉を取り除くようにしてください。

  • 本製品と影響を受けている装置の距離を離してください。
  • 影響を受けている装置が使用しているコンセントと別の電気系統のコンセントから、本製品の電力を供給してください。
  • 電話機やテレビ、ラジオの干渉について経験のある技術者に相談してください。
• トラック無線（CB無線）やアマチュア無線などを違法に改造した無線機から影響を受ける場合には、影響を受ける場所・時間を特定し、ご使用場所の管轄の電波管理局へ申し入れてください。
  詳しくは、ご使用場所管轄の電波管理局へお問い合わせください。

• 他の無線機器から影響を受ける場合には、使用周波数帯域を変更するなど、混信回避のための処置を行ってください。
• 電子レンジなど、本製品と同じ周波数帯域を使用する産業・科学・医療用機器から影響を受ける場合には、使用周波数帯域を変更するなど、混信回避のための処置を行ってください。
• 本製品は、電波の特性上、設置場所によって通信距離や通信速度が異なります。

ワイヤレス注意ラベル（本体底面）

• IEEE802.11a/b/g/n/acに対応していて、かつBluetoothにも対応している場合


無線LAN機能のオン／オフを切り替えるには、次の方法があります。

• すべてのワイヤレス デバイスを切り替える
• 無線LAN機能のみを切り替える

すべてのワイヤレス デバイスを切り替える

無線LAN機能を含むすべてのワイヤレス機能のオン／オフを切り替えることができます。

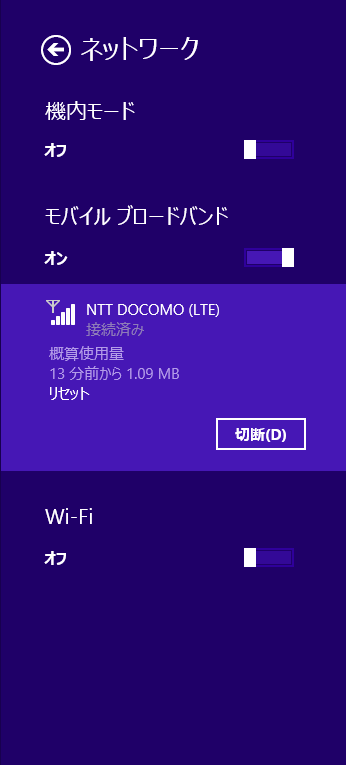

「機内モード」で切り替える

Windows標準の機能を使って、ワイヤレス機能のオン／オフを切り替えることができます。

●ワイヤレス機能をオフにする場合

1. タスク バーの通知領域のネットワークアイコン（）をクリック
2. 「機内モード」をオンにする

●ワイヤレス機能をオンにする場合

1. タスク バーの通知領域のネットワークアイコン（）をクリック
2. 「機内モード」をオフにする

無線LAN機能のみを切り替える

無線LAN機能のみのオン／オフを切り替えることができます。

無線LAN機能のみを切り替える

Windows標準の機能を使って、無線LAN機能のみのオン／オフを切り替えることができます。

●無線LAN機能をオフにする場合

1. タスク バーの通知領域のネットワークアイコン（）をクリック
2. 「Wi-Fi」をオフにする

●無線LAN機能をオンにする場合

1. タスク バーの通知領域のネットワークアイコン（）をクリック
2. 「Wi-Fi」をオンにする

• 無線LANの設定をする
• セキュリティとデータの暗号化について
• 設定済みの接続先に接続する
• 接続を切断する

無線LANの設定をする

接続する機器によって、設定手順が異なります。お使いの環境にあわせて設定を行ってください。

ネットワーク名（SSID）を通知する無線LANアクセスポイントに接続する場合

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. タスク バーの通知領域のネットワークアイコン（）をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
3. 接続する無線LANアクセスポイントのネットワーク名（SSID）をクリック
   チェック

   • 選択した無線LANアクセスポイントに間違いがないか、ネットワーク名（SSID）を確認してください。
   • ネットワーク名（SSID）が表示されない場合は、無線LANアクセスポイントがネットワーク名（SSID）を通知しない設定になっている場合があります。無線LANアクセスポイントの設定を確認し、「ネットワーク名（SSID）を通知しない無線LANアクセスポイントに接続する場合」の手順で設定を行ってください。
4. 「自動的に接続する」にチェックが付いていることを確認して、「接続」ボタンをクリック
   メモ 自動的に接続する設定は、後から変更できます。
5. 「セキュリティ キー」の入力を要求する画面が表示された場合は、接続先に設定されているものと同じネットワーク セキュリティ キーを入力して、「次へ」ボタンをクリック

   これ以降は画面の指示に従って操作してください。

   チェック「閉じる」ボタンが表示された場合は、「閉じる」ボタンをクリックしてください。

これで設定は完了です。

ネットワーク名（SSID）を通知しない無線LANアクセスポイントに接続する場合

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 「コントロール パネル」を表示する
3. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
4. 「ネットワーク設定の変更」欄の「新しい接続またはネットワークのセットアップ」をクリック
5. 「ワイヤレス ネットワークに手動で接続します」を選択し、「次へ」ボタンをクリック

   ワイヤレス ネットワークの情報を入力する画面が表示されます。

6. 「ネットワークがブロードキャストを行っていない場合でも接続する」にチェックを付ける
7. 接続先の無線LANアクセスポイントにあわせて設定を行う
   • 「ネットワーク名」
     接続先の無線LANアクセスポイントのネットワーク名（SSID）を入力します。
   • 「セキュリティの種類」、「暗号化の種類」
     接続先の無線LANアクセスポイントの設定にあわせて選択します。
     セキュリティと暗号化の種類については、「セキュリティとデータの暗号化について」をご覧ください。
   • 「セキュリティ キー」
     接続先の無線LANアクセスポイントに設定されているものと同じネットワーク セキュリティ キーを入力します。
   • 「この接続を自動的に開始します」
     チェックを付けると、接続先が通信可能範囲にある場合、自動で接続するように設定されます。
8. 「次へ」ボタンをクリック
9. 「正常に <ネットワーク名（SSID）> を追加しました」と表示されたら、次の手順を行う
   • 設定を変更しない場合
     手順10に進んでください。
   • 設定を変更する場合
     「接続の設定を変更します」をクリックし、表示される画面で設定を行ってください。
     設定が完了したら「OK」ボタンをクリックし、手順10へ進んでください。
   チェック 接続先の無線LANアクセスポイントにWEPキーが設定されており、暗号化キー番号（キーインデックス）が「1」以外に設定されている場合は、ここで設定を変更する必要があります。「接続の設定を変更します」をクリックし、「セキュリティ」タブの「キー インデックス」で設定を行ってください。
10. 「閉じる」ボタンをクリック

これで設定は完了です。
手順7で「この接続を自動的に開始します」にチェックを付けなかった場合は、「設定済みの接続先に接続する」をご覧になり、手動で接続を行ってください。

セキュリティとデータの暗号化について

セキュリティと暗号化の方式は、無線LANアクセスポイントの設定にあわせる必要があります。
本機の無線LAN機能で設定できる、セキュリティと暗号化の方式は次の通りです。

選択できるセキュリティと暗号化の方式

ネットワーク セキュリティ キー

データの暗号化を行う場合、ネットワーク セキュリティ キーを設定します。
ネットワーク セキュリティ キーは、通信を行う無線LANアクセスポイントと同じ設定にします。

暗号化の方式と、ネットワーク セキュリティ キーとして使用できる文字種と文字数は以下の通りです。

●WEPの場合

●WPA - パーソナル（TKIP、AES）またはWPA2 - パーソナル（TKIP、AES）の場合

設定済みの接続先に接続する

設定済みの接続先に接続するには、次の手順で行います。

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. タスク バーの通知領域のネットワークアイコン（）をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
3. 接続先をクリックし、「接続」ボタンをクリック

以上で接続は完了です。

接続を切断する

接続中のネットワーク接続を切断するには、次の手順で行います。

1. タスク バーの通知領域のネットワークアイコン（）をクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
2. 切断する接続先をクリックし、「切断」ボタンをクリック
   メモ 現在接続中の接続先には「接続済み」と表示されています。
   チェック 接続の状態の表示は、接続しているネットワークや接続状況により変化します。

以上で切断は完了です。

ここでは無線LANに関する用語について説明します。無線LANの設定をするときにご覧になると便利です。

モバイルブロードバンドについて

モバイルブロードバンドとは、本機を携帯電話、LAN（Local Area Network）や無線LANアクセスポイントに接続することなく、インターネットなどのデータ通信を行う機能です。
本機は「docomo LTE Xi（クロッシィ）」に接続可能なモバイルブロードバンドが搭載されています。
これにより、受信時最大100Mbps/送信時最大37.5Mbps^※1の超高速データ通信が利用できます（^※1北海道、東北、信越、北陸、中国、四国、沖縄の一部に限ります。対応エリアの詳細は「ドコモのホームページ」でご確認下さい）。Xiエリア外でもFOMAハイスピード（受信時最大14Mbps）の高速データ通信に対応しています。 利用可能なエリアは、NTTドコモの提供するXiエリア、FOMAハイスピードエリア、およびFOMAエリアです。FOMAネットワーク以外では、使用できません。

• モバイルブロードバンドをお使いになる前に、添付の『安全にお使いいただくために』を必ずご覧ください。
• ネットワークとの通信中は、本機を休止状態やスリープ状態にしないでください。
• ネットワーク通信をすると、バッテリのみで使用可能な時間が短くなります。長時間使用するときは、本機にACアダプタを接続し、コンセントからの電源を使用してください。
• 本製品の電波出力は、一般社団法人電波産業会が策定した「電波防護標準規格（RCR STD-38）」に基づく基準値を下回っています。
• 本製品には、日本の電波法に基づき工事設計認証された無線設備が内蔵されています。
• 万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかにモバイルブロードバンドをオフにしてください。
• 自動ドアや火災報知機など、自動制御機器の周辺では、本製品は使用しないでください。自動制御機器の電子回路に影響を与え、誤動作の原因になる場合があります。
• 心臓ペースメーカー装着部位から30センチ以上離して使用してください。電波によりペースメーカーの作動に影響を与える場合があります。
• 医療機関側が本製品の使用を禁止した区域では、本製品の電源を切るか、モバイルブロードバンドを含むワイヤレス機能をオフにしてください。また、医療機関側が本製品の使用を認めた区域でも、近くで医療機器が使用されている場合には、本製品の電源を切るか、モバイルブロードバンドを含むワイヤレス機能をオフにしてください。
• トンネル・地下・建物の中や陰などで電波が届かない場所、屋外でも電波の弱い場所、および「Xi」、FOMAのサービスエリア圏外では、モバイルブロードバンドを使用できません。
• ビルの高層階など見晴らしの良い場所であっても、モバイルブロードバンドを使用できない場合があります。
• 電波が強い場所で移動せずに使用している場合でも、通信が切れてしまう場合があります。
• 航空機内ではモバイルブロードバンドを含むワイヤレス機能をオフにしてください。機体の制御機器などに影響を及ぼし、運航の安全に支障をきたすおそれがあります。
• 分解や修理・改造をしないでください。本機内部に触ると感電の原因になります。
• ガソリンスタンドなど引火性ガスの発生する場所では、モバイルブロードバンドを含むワイヤレス機能をオフにしてください。爆発や火災が発生するおそれがあります。
• スリープ状態、休止状態に移行する際、通信の切断処理が行われます。データ通信中に状態の移行が行われた場合は、通信中のデータを失うことがあります。
• その他、本製品から移動体識別用特定小電力無線局に対して電波干渉の事例が発生した場合など何かお困りのことが起きたときは、ご購入元、またはNECまでご相談ください。


ドコモUIMカードの取り付け／取り外し

ドコモUIMカードの取り付け

本機へのドコモUIMカードの取り付けは、次の手順で行います。

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 本体を裏返す
4. バッテリパックを本体から取り外す

   バッテリパックを取り外すと、スロットが見えます。

   スロット

   参照 バッテリパックの取り外しについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」
5. ドコモUIMカードの向きに注意してスロットに挿入する

   ドコモUIMカード 角が欠けている側

   チェック

   • ドコモUIMカードの向きに注意して正しく取り付けてください。誤った向きに取り付けると、故障の原因になります。
   • ドコモUIMカードは下図のように上から見て見える状態では挿入が不完全です。上から見て見えなくなるまで挿入してください。


     ドコモUIMカード

6. バッテリパックとACアダプタを取り付ける
   参照 バッテリパックの取り付けについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

ドコモUIMカードの取り外し

長期間、モバイルブロードバンドを使用しない場合などは、ドコモUIMカードを本機から取り外してください。ドコモUIMカードの取り外しは、次の手順で行います。

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 本体を裏返す
4. バッテリパックを本体から取り外す
   参照 バッテリパックの取り外しについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」
5. ドコモUIMカードを軽く押す

   ドコモUIMカードが少し出てきます。

6. ドコモUIMカードを引き抜く
7. バッテリパックとACアダプタを取り付ける
   参照 バッテリパックの取り付けについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

Windows標準の機能を使って、モバイルブロードバンドのオン／オフを切り替えることができます。

1. チャーム バーを表示し、「設定」をクリック
2. 「PC設定の変更」をクリック
3. 「ネットワーク」をクリック
4. 「機内モード」をクリック
5. 「ワイヤレス デバイス」の「モバイル ブロードバンド」をオフにする

1. チャーム バーを表示し、「設定」をクリック
2. 「PC設定の変更」をクリック
3. 「ネットワーク」をクリック
4. 「機内モード」をクリック
5. 「ワイヤレス デバイス」の「モバイル ブロードバンド」をオンにする

インターネットへの接続／切断

ここでは、本機のモバイルブロードバンドを使用して、インターネットへ接続、または切断する方法について説明します。

インターネットへの接続

インターネットへの接続は以下の手順で行います。

1. Xi対応ドコモUIMカードを本体にセットする
   参照 ドコモUIMカードの取り付けについて
   「ドコモUIMカードの取り付け／取り外し」
2. 本機の電源を入れる
3. タスク バーの通知領域やチャーム バーのネットワークアイコンで、モバイルブロードバンドを含むワイヤレス機能がオンになっていることを確認する

   オフになっている場合は、「モバイルブロードバンドのオン／オフ」をご覧になり、ワイヤレス機能をオンにしてください。

4. チャーム バーを表示し、「設定」をクリック
5. 「ネットワーク」をクリック

   利用可能なネットワークの一覧が表示されます。

6. 「モバイル ブロードバンド」の「NTT DOCOMO(LTE)」をクリック
   メモ ネットワーク名は、ネットワークから取得した情報を表示します。固定文字列ではありません。（例：NTT DOCOMO）
7. 「接続」をクリック 「モバイル ブロードバンド」に詳細情報が表示されます。

以上でインターネットへの接続は完了です。

インターネットからの切断

インターネットからの切断は以下の手順で行います。

1. タスク バーの通知領域のネットワークアイコン（または）をクリック

   ネットワーク名の一覧が表示されます。

   メモチャーム バーを表示し、「設定」→ネットワークアイコン（または）をクリックしても、ネットワーク名の一覧を表示することができます。
2. 「モバイル ブロードバンド」の「NTT DOCOMO」をクリック
   メモ ネットワーク名には、ネットワークから取得した文字列を表示します。固定ではありません。
3. 「切断」をクリック



以上でインターネットからの切断は完了です。

セキュリティの設定

ドコモUIMカードには、第三者による無断使用を防ぐために4～8桁で設定できる暗証番号「PIN」が存在します。 ここでは「PIN」の設定、利用方法について説明します。

セキュリティを有効にする

セキュリティを有効にする場合は次の手順で行います。

1. チャーム バーを表示し、「設定」をクリック
2. 「PC設定の変更」をクリック
3. 「ネットワーク」をクリック
4. 「モバイル ブロードバンド」の「NTT DOCOMO」をクリック
   メモ ネットワーク名は、ネットワークから取得した情報を表示します。固定文字列ではありません。（例：NTT DOCOMO）
5. 「セキュリティ」から「PINの使用」をクリック PINの入力を求められるので、現在のPINを入力します。
   PIN認証に成功すると、次回以降はネットワークへの接続時にPIN認証によるロック解除が必要となります。

セキュリティを無効にする

セキュリティを無効にする場合は次の手順で行います。

1. チャーム バーを表示し、「設定」をクリック
2. 「PC設定の変更」をクリック
3. 「ネットワーク」をクリック
4. 「モバイル ブロードバンド」の「NTT DOCOMO」をクリック
   メモ ネットワーク名は、ネットワークから取得した情報を表示します。固定文字列ではありません。（例：NTT DOCOMO）
5. 「セキュリティ」から「PINの使用をやめる」をクリック PINの入力を求められるので、現在のPINを入力します。
   PIN認証に成功すると、次回以降はネットワークへの接続時にPIN認証によるロック解除が不要となります。

PINの変更

PINを変更する場合は次の手順で行います。

1. チャーム バーを表示し、「設定」をクリック
2. 「PC設定の変更」をクリック
3. 「ネットワーク」をクリック
4. 「モバイル ブロードバンド」の「NTT DOCOMO」をクリック
   メモ ネットワーク名は、ネットワークから取得した情報を表示します。固定文字列ではありません。（例：NTT DOCOMO）
5. 「セキュリティ」から「PINの変更」をクリック PINの入力を求められるので、現在のPIN、新しいPINを入力します。
   PIN認証に成功すると、PINが変更されます。
   チェック

   • 新しいPINを現在のPINと同じ文字列に設定することはできません。
   • PINの変更を行うには「PINの使用」によりPINが有効である必要があります。

• 本機のUSBコネクタには、USB 1.1対応機器、USB 2.0対応機器、USB 3.0対応機器が取り付け可能です。
  ただし、対応する規格の異なるUSBコネクタにUSB機器を取り付けたときの、動作規格（転送速度）については次の表をご覧ください。


  		本体側コネクタ
  		USBコネクタ（USB 3.0対応）（）
  取り付ける機器	USB 1.1対応機器	USB 1.1（12Mbps※1）
  	USB 2.0対応機器	USB 2.0※2（480Mbps※1）
  	USB 3.0対応機器	USB 3.0※3（5Gbps※1）

  ※1　記載の速度は理論値（最大）です。
  ※2　USBハブ、USBケーブルもUSB 2.0に対応したものを使用する必要があります。
  ※3　USBハブ、USBケーブルもUSB 3.0に対応したものを使用する必要があります。
• USB機器の取り付け／取り外しを行うときは、3秒以上の間隔をおいて行ってください。
• USBコネクタにプラグをすばやく抜き差ししたり斜めに差したり半差しにしたりすると、正常に認識されないことがあります。その場合はプラグをUSBコネクタから抜いて、正しく差しなおしてください。
• 初めてUSB機器を取り付けたときに、画面に何も表示されない場合は、USBコネクタにプラグを正しく差し込めていない可能性があります。いったんプラグを抜き、再度差し込んでみてください。
• スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を取り外してください。USB機器を取り付けた状態ではスリープ状態に移行または復帰できない場合があります。
• 省電力状態（スリープ状態や休止状態）の時や、省電力状態への移行中、省電力状態からの復帰中は、USB機器の取り付け／取り外しをしないでください。
• 省電力状態への移行中は、取り付けているUSB機器を操作しないでください。
• 外付けUSBハブ経由でUSB機器を使用する場合は、USBハブを本機に取り付けてから、USBハブにUSB機器を取り付けるようにしてください。USB機器を取り付けた状態でUSBハブを本機に取り付けると、USB機器が正常に認識されないことがあります。
• USB機器の有無にかかわらず「デバイス マネージャー」にある「ユニバーサル シリアル バス コントローラー」は削除、無効にしないでください。
• 印刷中にプリンタが停止し、「印刷キュー」に印刷中のドキュメントが残っている場合は、すべてのドキュメントを一度キャンセルし、プリンタに取り付けているUSBケーブルを抜き差ししてから再度印刷してください。
  なお、印刷中ドキュメントのキャンセルには時間がかかる場合があります。

USB機器を制限する

本機では、BIOSセットアップユーティリティのI/O制限で、USBコネクタの有効／無効を設定して、USB機器の使用を制限することができます。
また、添付のDeviceLockでも、取り付けているUSB機器単位で読み込みや書き込みを制限することができます。

取り付けの前に

機器によっては、使用するためにドライバやアプリケーションのインストール、設定の変更などが必要になる場合があります。
USB機器に添付のマニュアルなどをご覧になり、必要な準備を行ってください。

USB機器の取り付け

1. USBコネクタ（USB 3.0対応）（または）にプラグを差し込む

   プラグの向きに注意して、止まるまで軽く押し込んでください。

取り付けたUSB機器が正しく本機に認識されたかどうかを確認してください。確認する方法は、機器の種類によって異なります。機器によっては、取り付けた後で別の設定作業が必要になる場合があります。詳しくは、各USB機器に添付のマニュアルなどをご覧ください。

USB機器の取り外し

1. タスク バーの通知領域のをクリックし、またはをクリック

   このアイコンが表示されていない場合は手順3に進んでください。

2. 表示された「×××××の取り出し」から、取り外したいUSB機器をクリック

   安全に取り外しができるという内容のメッセージが表示されます。
   表示された「×××××の取り出し」に取り外したいUSB機器がない場合は手順3に進んでください。

3. USB機器を取り外す

以上でUSB機器の取り外しは完了です。

使用できるPCカードについて

• 使用できるPCカードについては、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。
  http://121ware.com/e-manual/m/nx/index.htm


• PC Card Standardに準拠していないPCカードは使用できません。対応していないカードを無理に押し込むと、故障の原因になります。

PCカードの取り扱いについて

• PCカードは精密にできています。カードまたはスロットの故障を防ぐため、次の点に注意してください。

  • 高温多湿あるいは低温の場所に放置しない
  • ぬらさない
  • 重いものを載せたり、ねじ曲げたりしない
  • ぶつけたり、落としたりして衝撃を与えない
  • PCカードの端子部分に金属などを差し込まない
• PCカードの取り扱いについては、必ず添付の『安全にお使いいただくために』をご覧ください。
• 本機にはPCカードの省電力機能があります。本機の省電力機能に対応していないPCカードをお使いの場合は、BIOSセットアップユーティリティで設定をオフにしてください。
  参照 PCカードの省電力機能をオフにするには
  「トラブル解決Q&A」-「周辺機器」-「別売のPCカードが動作しない」

PCカードスロットを制限する

本機では、BIOSセットアップユーティリティのI/O制限で、PCカードスロットの有効／無効を設定して、使用を制限することができます。
また、添付のDeviceLockで、PCカードを使用して接続されたメモリーカードやハードディスクドライブなどへの読み込みや書き込みを制限することができます。

PCカードをセットする／取り出すときの注意

• PCカードには表と裏があり、スロットに差し込む方向も決まっています。間違った向きで無理やり差し込むと、コネクタやスロット、PCカードを破損するおそれがあります。
• 本機がスリープ状態または休止状態の場合は、セットや取り出しをしないでください。本機の機器構成を変更すると、データが消失してしまうことがあります。
• PCカードスロットにセットしたときにスロットからはみ出るPCカードは、本機を持ち運ぶ際には必ず取り出してください。PCカードや本機の故障の原因になります。
• PCカードを取り出すとき以外はイジェクトボタンを収納しておいてください。PCカードやPCカードスロットの故障の原因になります。
• PCカードを使用するアプリケーションの実行中は、PCカードのセットや取り出しをしないでください。

PCカードのセットのしかた

1. PCカードイジェクトボタンが収納されていることを確認する

   PCカードイジェクトボタンが出ているときは、PCカードイジェクトボタンをカチッと音がするまで押し込んで、収納された状態にしてください。

   チェック PCカードイジェクトボタンが突き出た状態でカードを差し込むと、PCカードイジェクトボタンが出た状態のままになり、本機やPCカードの故障／破損の原因になるおそれがあります。
2. PCカードの差し込む向きを確認する
   チェック 間違った向きで無理やり差し込むと、コネクタやスロット、PCカードを破損させるおそれがあります。
3. PCカードの向きに注意して、スロットに水平に静かに差し込む

チェック PCカードスロットにカードをセットすると、「自動再生」画面が表示される場合があります。このような場合は、実行したい操作をクリックしてください。実行したい操作がない場合は、ウィンドウの右上のをクリックしてください。

PCカードの取り出し方

1. タスク バーの通知領域のをクリックし、またはをクリック
2. 表示される「×××××の取り出し」から、取り外すPCカードをクリック

   安全に取り外しができるという内容のメッセージが表示されます。
   表示される「×××××の取り出し」に取り外すPCカードがない場合は手順3に進んでください。

3. イジェクトボタンを押す

   ボタンが手前に飛び出します。

4. もう一度イジェクトボタンを押す
5. PCカードが少し出てくるので、水平に静かに引き抜く

PCカードによっては、割り込みレベルの設定が本機の他の設定と重なっていると正しく動作しない場合があります。PCカードのマニュアルをご覧になり、本機の割り込みレベルと重なっていないか確認してください。割り込みレベルが重なる場合は、「トラブル解決Q&A」の「周辺機器」-「別売の周辺機器を取り付けたが動作しない、周辺機器を取り付けたら本機が起動しなくなった、他の機能が使えなくなった」をご覧になり、重ならないように設定を変更してください。

取り付けられるメモリ

本機に取り付け可能なメモリの情報は、NECの「ビジネスPC」サイト（http://jpn.nec.com/bpc/）から次の手順で確認してください。

1. 「サポート情報（ダウンロード）」をクリック
2. 「ご使用中のお客様」にある「製品検索一覧」をクリック
3. 「旧モデル検索（最新機種も含む）」にある「PC本体型番検索」をクリック

お使いのモデルの型番で検索し、取り付け可能なメモリを確認してください。

メモリの取り付け／取り外しが正しく行われ、メモリが本機に認識されているかどうかを確認します。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「システム」をクリック

   「システム」欄の「実装メモリ（RAM）」に表示されている「***GB」が総メモリ容量です。

メモリ容量が正しくない場合は、メモリが正しく取り付けられているか、再度確認してください。

Bluetooth機能について

Bluetooth（ワイヤレステクノロジー）機能は、Bluetoothワイヤレステクノロジーが搭載された機器とデータ通信を行うBluetooth Special Interest Group（SIG）が策定した世界標準の通信規格です。

Bluetooth機能でできること

次のような、Bluetooth機器とワイヤレスで接続することができます。

• マウスやキーボード
• 携帯電話、タブレット
• ヘッドセット、ヘッドフォン

など

最大で7台のBluetooth機器を同時に接続できます。

接続できる機器

本機のBluetooth機能は、Ver.1.1以降でVer.4.0までのいずれかの規格に対応した機器（マウスやキーボードなど）と接続できます。ただし、接続する機器が、Bluetoothプロファイルに対応している必要があります。また、使用する機器やソフトによっては接続できないことがあります。機器をご購入する前に製造元や販売店に確認してください。
対応しているBluetoothプロファイルについては、電子マニュアルビューアでお使いの機種の「タイプ別仕様詳細」をご覧ください。
http://121ware.com/e-manual/m/nx/index.htm

シンプルペアリング機能（Ver.2.1以降）に対応した機器と接続する場合は、パスキー（PINコード）を入力することなく機器同士をペアリングすることができます。

また、次の機能が強化されています。

• 省電力機能（Ver.2.1以降）
  Ver.2.0＋EDRよりも省電力が強化され、マウスやキーボードなどのバッテリ駆動時間の延長に効果があります。
• ペアリング機能
  第三者の介入によって情報が傍受される可能性を排除する防御機能が搭載されています。
• Enhanced Data Rate（EDR）機能
  従来の規格の約3倍（理論上）の速度で通信を行えます。
• Advanced Frequency Hopping（AFH）機能
  無線LAN（IEEE802.11b/g/n）など、他の2.4GHz帯域を利用する無線機器が利用している周波数を避けて干渉の可能性を低減させます。

  チェック

  • 回避できる周波数帯域が確保できない場合は、この機能の効果が得られないことがあります。
  • 2.4GHz帯域の中でも無線LAN（IEEE802.11n）はより強い干渉を受ける場合があります。
• Low Energy機能（Ver.4.0以降）
  従来の機器に比べて低消費電力のBluetooth Smart機器（マウスなど）と接続することが可能です。

通信距離と速度

通信できる距離

本機は、相手の機器間と見通しで約10mの範囲まで通信できます。ただし、10m以内でもデータ通信タイミングを必要とする音楽データ通信などは音とびが発生する場合があります。

通信速度

実際の通信速度は、各通信モードの規格値の半分程度を目安にしてください。
Enhanced Data Rate（EDR）規格に対応した機器同士の最大通信速度は3Mbps（規格値）です。
前述のHSおよびEDRに対応していない機器の場合（Basic Rate:BR）は、最大通信速度（非同期）は1Mbps（規格値）です。

Bluetooth機能では、セキュリティを確保するため、機器ごとに割り振られた固有のIDで機器の識別をしています。さらにパスキー（PINコード）を設定して接続認証を行ったり、通信データを暗号化することで通信を傍受された場合にもデータの内容を守ることができます。また、通信中に使用する周波数帯域を接続単位ごとにランダムに変更しながら通信することで通信傍受されにくくなっています。

• 接続相手と通信中（ファイル転送中やプリンタで印刷中、オーディオ機器で音楽再生中など）に、本機を休止状態やスリープ状態にしないでください。
• 本製品に標準内蔵以外のBluetooth^® ワイヤレステクノロジー機器をセットアップして使用しないでください。
• Bluetooth対応オーディオ機器をご使用になる場合は、SCMS-T方式の著作権保護機能をサポートした機器をおすすめします。本機を用いて著作権保護されたデータのコピーを作成することは違法となる場合があります。
• 本製品には、2.4GHz帯高度化小電力データ通信システムが内蔵されています。本製品は、2.4GHz全帯域（2.4GHz～2.4835GHz）を使用する無線設備であり、移動体識別装置の帯域（2.427GHz～2.47075GHz）と重複しており、この重複する周波数帯での干渉を回避することができません。変調方式としてFH-SS方式を採用しており、与干渉距離は80mです。




• 本製品は、日本国における電波法施行規則第6条第4項第4号「小電力データ通信システムの無線局」を満足した無線設備であり、日本国における端末設備等規則第36条「電波を使用する自営電気通信端末設備」を満足した端末設備です。分解や改造などを行っての運用は違法であり、処罰の対象になりますので絶対に行わないでください。また、本製品は日本国以外ではご使用になれません。
• 本製品の電波出力は、一般社団法人 電波産業会が策定した「電波防護標準規格（RCR STD-38）」に基づく基準値を下回っています。
• 本製品の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか、工場の製造ライン等で使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）が運用されています。
• 本製品を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局が運用されていないことを確認してください。
• 万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかに電波の発射を停止してください。
• 自動ドアや火災報知機等、自動制御機器の周辺では、本製品は使用しないでください。自動制御機器の電子回路に影響を与え、誤動作の原因になる場合があります。
• 一般の電話機やテレビ、ラジオ、その他の無線を使用する機器などをお使いになっている近くで本製品を使用すると、それらの機器に影響を与えることがあります（本製品の電源を入／切することで影響の原因になっているかどうか判別できます）。この場合、次のような方法で電波干渉を取り除くようにしてください。

  • 本製品と影響を受けている装置の距離を離してください。
  • 影響を受けている装置が使用しているコンセントと別の電気系統のコンセントから、本製品の電力を供給してください。
  • 電話機やテレビ、ラジオの干渉について経験のある技術者に相談してください。
• トラック無線（CB無線）やアマチュア無線などを違法に改造した無線機から影響を受ける場合には、影響を受ける場所・時間を特定し、ご使用場所の管轄の電波管理局へ申し入れてください。
  詳しくは、ご使用場所の管轄の電波管理局へお問い合わせください。
• 本製品は、電波の特性上、設置場所によって通信距離や通信速度が異なります。
• 本製品は、Bluetooth^® パスキー（PINコード）や暗号化機能等を使用することにより、無線ネットワークでの不正アクセスを防止することが可能ですが、日頃からの接続デバイスの管理をされることをおすすめします。
• 病院内や航空機内など電子機器、無線機器の使用が禁止されている区域では使用しないでください。機器の電子回路に影響を与え、誤作動や事故の原因になるおそれがあります。
• 埋め込み型心臓ペースメーカーを装備されているかたは、本商品をペースメーカー装置部から30cm以上離して使用してください。
• その他、本製品から移動体識別用特定小電力無線局に対して電波干渉の事例が発生した場合など何かお困りのことが起きたときは、NECまたはご購入元にお問い合わせください。

Bluetooth機器の接続

Bluetooth機器を接続するときは、機器に添付のマニュアルもあわせてご覧ください。

1. 接続するBluetooth機器を接続可能な状態にする
2. タスク バーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、表示されたメニューから「Bluetooth デバイスの追加」をクリック
   メモ （Bluetooth デバイス）がない場合、またはが表示されている場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。

   「Bluetooth デバイスの管理」画面が表示され、Bluetooth機器が検索され一覧に表示されます。

3. 接続するBluetooth機器を選択し、「ペアリング」ボタンをクリック
   チェック デバイスの追加で認証エラーが発生し自動で接続できない場合には「閉じる」をクリックし、デバイスを選んで「ペアリング」をクリックします。「ペアリングオプションの選択」でデバイスのマニュアルに記載のデバイスのペアリングコードを入力するか、もしくはペアリングコードを使用しないを選択して接続を繰り返してみてください。
   メモ 登録済みのデバイスを確認する場合は、タスク バーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、「Bluetooth デバイスの表示」をクリックして一覧を開いて確認してください。

Bluetooth機能の設定を変更する

必要に応じてBluetooth機能の設定を変更することができます。設定の変更は次の手順で行ってください。

1. タスク バーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、表示されたメニューから「設定を開く」をクリック
   メモ （Bluetooth デバイス）がない場合、またはが表示されている場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。

Bluetooth接続でのファイルの送受信

Bluetooth機器間で一時的に小さなファイルを簡単にやりとりすることができます。

ファイルの送信

ファイルの送信は次の手順で行います。

ファイルの受信

1. 送信元のBluetooth機器で、本機へファイルを送信する処理を行う
   メモ 送信元のBluetooth機器でのファイル送信については、機器により異なるので送信元の機器のマニュアルをご覧ください。
2. 「ファイルを受信中です」画面で「承諾」をクリック
   チェック 身に覚えのない相手の場合は、「拒否」をクリックし、キャンセルしてください。
3. ファイルの受信が終了し、「受信したオブジェクト」画面が表示されたら、リストの受信したファイル名を選び「開く」をクリック

   受信したファイルを確認することができます。
   ファイルの受信に使用するフォルダは、工場出荷時の状態では、次のフォルダに設定されています。

   • ファイル受信時の格納先、フォルダ共有時の共有フォルダ：「ドキュメント」の「受信したファイル」

Bluetooth機器の接続の切断

接続先のデバイスのマニュアルを参照し、切断してください。

Bluetooth機器の登録削除

使用しないBluetooth機器の登録を削除する場合は、次の手順で行います。

1. タスク バーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、表示されたメニューから「Bluetooth デバイスの表示」をクリック
   メモ （Bluetooth デバイス）がない場合、またはが表示されている場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。

   Bluetooth機器の一覧が表示されます。

2. 登録を削除したいBluetooth機器のアイコンをクリックし、「デバイスの削除」ボタンをクリック
3. 「このデバイスを削除しますか？」と表示されたら「はい」ボタンをクリック

Bluetooth機能の状態については、タスク バーの通知領域のをクリックして表示されるアイコンで確認できます。

アイコン	Bluetooth機能の状態
	スタンバイ／動作中
アイコン無し、または	オフ

「PC設定の変更」で切り替える

Bluetooth機能のみをオフにしたい場合は、「PC設定の変更」でBluetooth機能をオフにしてください。
「PC設定の変更」でのBluetooth機能のオン／オフの切り替えは、次の手順で行います。

オンにする

1. チャーム バーを表示し、「設定」→「PC設定の変更」→「PCとデバイス」→「Bluetooth」をクリック
2. 「Bluetooth」をオンにする

オフにする

1. チャーム バーを表示し、「設定」→「PC設定の変更」→「PCとデバイス」→「Bluetooth」をクリック
2. 「Bluetooth」をオフにする

本機には、機密データの漏えいや改ざんを防止したり、コンピュータウイルスの侵入を防ぐために、次のようなセキュリティ機能があります。

• スーパバイザパスワード／ユーザパスワード
• ハードディスクパスワード機能
• I/O制限
• 指紋認証機能
• 盗難防止用ロック
• DEP（Data Execution Prevention）機能
• 暗号化ファイルシステム（EFS）
• ウイルス検出・駆除
• セキュリティチップ機能
• ハードディスク・アクティブプロテクション・システム
• NASCA
• DeviceLock Lite

スーパバイザパスワード／ユーザパスワードは、BIOSセットアップユーティリティの起動や設定、本機の使用を制限するためのパスワードです。

BIOSセットアップユーティリティの使用者の制限

スーパバイザパスワード／ユーザパスワードを設定すると、BIOSセットアップユーティリティ起動時にパスワードの入力画面が表示されます。スーパバイザパスワードまたはユーザパスワードを入力しない限り、BIOSセットアップユーティリティは起動できません。
また、ユーザパスワードを入力してBIOSセットアップユーティリティを起動した場合、設定可能な項目が制限されます。本機の管理者と使用者が異なるときに、使用者が設定変更してしまうことを防止する場合などに有効です。

本機の不正使用の防止（BIOS認証）

スーパバイザパスワード／ユーザパスワードを設定し、BIOSセットアップユーティリティの「Security」メニューで「Power-On Password」を「Enabled」に変更してください。

本機の起動時にパスワード入力画面が表示され、本機を使用するにはスーパバイザパスワードまたはユーザパスワードの入力が必要になります。

本機のハードディスク（またはSSD）にハードディスクパスワードを設定することで、本機のハードディスク（またはSSD）を本機以外のパソコンに取り付けて使用するときにパスワードの入力が必要になり、不正使用や重要なデータの漏えいを防止できます。

ハードディスクパスワードには、ハードディスクマスタパスワードとハードディスクユーザパスワードの2つがあります。

ハードディスクマスタパスワード

管理者がハードディスクの認証やハードディスクパスワードの設定変更を行うパスワードです。

ハードディスクユーザパスワード

使用者がハードディスク（またはSSD）の認証やハードディスクパスワードの設定変更を行うためのパスワードです。

本機では、BIOSセットアップユーティリティで、各種デバイスのI/O（データの入出力）を制限することができます。
この機能を利用することで、部外者のデータアクセスや、システムに影響を及ぼすアプリケーションのインストールを制限することができます。
本機では、次のデバイスのI/Oを制限することができます。

• 光学ドライブ^※1
• PCカードスロット
• SDメモリーカードスロット
• USBコネクタ
• HDMIコネクタ

指紋認証機能とはパスワード入力の代わりに、内蔵指紋センサ（ライン型）を使用して指紋による認証を行うシステムです。
本機では、NASCAと連携して、Windowsのセキュリティを強化することができます。
