本マニュアルには、本機の機能についての説明、添付またはインストールされているアプリケーションの情報、サポートに関する情報、トラブル発生時などの対応方法を記載したQ&Aなど、本機を利用する上での情報が記載されています。
本マニュアルに記載していないトラブル発生時などの対応方法については、「サービス&サポート」をご覧ください。

http://121ware.com/support/

本マニュアルは、Windowsの基本的な操作がひと通りでき、アプリケーションなどのヘルプを使って操作方法を理解、解決できることを前提に本機固有の情報を中心に記載されています。
もし、お客様がコンピュータに初めて触れるのであれば、上記の基本事項を関連説明書などでひと通り経験してから、本マニュアルをご利用になることをおすすめします。

本機の仕様、アプリケーションについては、お客様が選択できるようになっているため、各モデルの仕様にあわせてお読みください。
仕様についての詳細は、「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

本マニュアルで使用しているアイコンや記号、アプリケーション名などの正式名称、表記について、下記をご覧ください。

本マニュアルで使用しているアイコンの意味

アイコン	意味
チェック	してはいけないことや、注意していただきたいことを説明しています。よく読んで注意を守ってください。場合によっては、作ったデータの消失、使用しているアプリケーションの破壊、パソコンの破損の可能性があります。
メモ	利用の参考となる補足的な情報をまとめています。
参照	マニュアルの中で関連する情報が書かれているところを示しています。
こんなときは	困ったときにヒントになるような情報をまとめています。「トラブル解決Q&A」-「はじめにお読みください」もあわせてご覧ください。

本マニュアルで使用しているアプリケーション名などの正式名称

本マニュアルで使用している表記の意味

本マニュアルで使用している画面、記載内容について

• 本マニュアルに記載の図や画面は、モデルによって異なることがあります。
• 本マニュアルに記載の画面は、実際の画面とは多少異なることがあります。

アプリケーションを表示したり、本機を操作したりしているときに「ユーザー アカウント制御」画面が表示されることがあります。

「ユーザー アカウント制御」は、コンピュータウイルスなどの「悪意のあるソフトウェア」によって、本機のシステムに影響を及ぼす可能性のある操作が行われるのを防ぐため、これらの操作がユーザーが意図して行った操作によるものかを確認するためのものです。

「ユーザー アカウント制御」画面が表示された場合は、表示された内容をよく確認し、操作を行ってください。

• コントロール パネルの開き方
• デバイス マネージャーの開き方
• アクション センターの開き方
• 「設定」の開き方
• タブレット モードの切り替え方

コントロール パネルの開き方

コントロール パネルでは、Windowsの各機能や画面の表示のしかた、アプリケーションのインストール／アンインストールなど、さまざまな設定ができます。

1. をクリック
2. 「Windows システム ツール」をクリック
3. 「コントロール パネル」をクリック

デバイス マネージャーの開き方

デバイス マネージャーでは、本機を構成している部品やディスプレイなどの周辺機器が正常に認識されていることを確認したり、ドライバの更新をしたりすることができます。

1. をクリック
2. 「Windows システム ツール」をクリック
3. 「コントロール パネル」をクリック
4. 「システムとセキュリティ」をクリック
5. 「システム」をクリック
6. 「デバイス マネージャー」をクリック

アクション センターの開き方

アクション センターは、よく使う機能を集めたメニューです。表示しているアプリに応じて、いろいろな機能を利用できます。

1. タスク バーのをクリック

   目的のタイルが表示されていない場合は、「展開」をクリックしてください。

「設定」の開き方

「設定」では、パソコンの設定を変更することができます。

1. タスク バーのをクリック
2. 「すべての設定」をクリック

   「すべての設定」が表示されていない場合は、「展開」をクリックしてください。

タブレット モードの切り替え方

タブレット モードでは、スタートメニューとすべてのアプリが全画面表示となります。

タブレット モードをオンにする

タブレット モードがオフの時に、以下の操作をします。

1. 「アクション センター」を表示する
2. 「タブレット モード」をクリック

タブレット モードをオフにする

タブレット モードがオンの時に、以下の操作をします。

1. 「アクション センター」を表示する
2. 「タブレット モード」をクリック

マイクロソフト サポート
https://support.microsoft.com/

輸出に関する注意事項

本製品（ソフトウェアを含む）は日本国内仕様であり、外国の規格等には準拠していません。

本製品を日本国外で使用された場合、当社は一切責任を負いかねます。
また、当社は本製品に関し海外での保守サービスおよび技術サポート等は行っていません。（ただし、海外保証サービス［UltraCareサービス］対象機種については、日本への引取修理サービスを実施致します。）

本製品の輸出（個人による携行を含む）については、外国為替及び外国貿易法に基づいて経済産業省の許可が必要となる場合があります。

必要な許可を取得せずに輸出すると同法により罰せられます。

輸出に際しての許可の要否については、ご購入頂いた販売店または当社営業拠点にお問い合わせください。

Notes on export

This product (including software) is designed under Japanese domestic specifications and does not conform to overseas standards.
NEC^*1 will not be held responsible for any consequences resulting from use of this product outside Japan.
NEC^*1 does not provide maintenance service or technical support for this product outside Japan.（Only some products which are eligible for Ultracare Services can be provided with acceptance service of repair inside Japan.）

Export of this product (including carrying it as personal baggage) may require a permit from the Ministry of Economy, Trade and Industry under an export control law. Export without necessary permit is punishable under the said law.
Customer shall inquire of NEC sales office whether a permit is required for export or not.

*1:NEC Personal Computers, Ltd.

　　*　　　*　　　*

Microsoft、Windows、Internet Explorer、Windows MediaおよびWindowsのロゴは、米国 Microsoft Corporationの米国およびその他の国における登録商標または商標です。

Windowsの正式名称は、Microsoft Windows Operating Systemです。

インテル、Intel、Celeron、Intel SpeedStep、インテル Core、インテル Optane、インテル Optane ロゴ、およびインテル Optaneメモリー対応ロゴはアメリカ合衆国およびその他の国におけるインテルコーポレーションまたはその子会社の商標または登録商標です。

Bluetooth^® ワードマークおよびロゴは登録商標であり、Bluetooth SIG, Inc. が所有権を有します。NECパーソナルコンピュータ株式会社は使用許諾の下でこれらのマークおよびロゴを使用しています。その他の商標および登録商標は、それぞれの所有者の商標および登録商標です。

HDMI、High-Definition Multimedia Interfaceは、HDMI Licensing LLCの商標または登録商標です。

Wi-Fi、Wi-Fi Alliance、Wi-Fiロゴ、Wi-Fi CERTIFIEDロゴ、Wi-Fi CERTIFIED、WPAおよびWPA2は、Wi-Fi Allianceの商標または登録商標です。

WebSAMは日本電気株式会社の登録商標です。

© NEC Personal Computers, Ltd. 2020

NECパーソナルコンピュータ株式会社の許可なく複製・改変などを行うことはできません。

各部の名称

本体前面／右側面

1.液晶ディスプレイ 2.内蔵マイク 2.内蔵マイク 3.Webカメラランプ 4.Webカメラ 5.Webカメラ（IR対応） 6.IR LED 7.ECOボタン 8.電源スイッチ（指紋認証機能付き） 9.盗難防止用ロック 10.USBコネクタ※1 11.表示ランプ 12.光学ドライブ 13.タッチパッド 14.キーボード

※1　Celeron搭載モデルはUSB2.0（）対応になります。それ以外のモデルをお使いの場合、USB3.0（）対応になります。

本体背面／左側面

10.USBコネクタ※1 10.USBコネクタ※3 15.USBコネクタ （USB3.0対応、パワー オフUSB充電機能対応） 16.SDメモリーカード スロット 17.ヘッドフォン/ ヘッドフォンマイク ジャック 18.USBコネクタ（Type-C）※2 19.HDMIコネクタ 20.外部ディスプレイコネクタ 21.LANコネクタ 22.DCコネクタ 23.通風孔

※1　USB3.0（）対応です。

※2　Celeron搭載モデルはUSB3.0（）対応になります。それ以外のモデルをお使いの場合、USB3.1（）対応になります。

※3　Celeron搭載モデルはUSB2.0（）対応になります。それ以外のモデルをお使いの場合、USB3.0（）対応になります。

本体底面

23.通風孔 24.スピーカ 24.スピーカ 25.メモリスロット 26.バッテリロック 26.バッテリロック 27.バッテリパック

各部の説明

1.液晶ディスプレイ

本機のディスプレイです。
→「液晶ディスプレイ」

2.内蔵マイク

テレビ電話をするときなどに使用するマイクです。

3.Webカメラランプ（Webカメラ搭載モデル、Webカメラ（IR対応）搭載モデルのみ）

本体前面のWebカメラがオンのとき、ランプが点灯します。
→「表示ランプ」

4.Webカメラ（Webカメラ搭載モデルのみ）

テレビ電話をするときなどに使用します。
→「Webカメラ」

8.電源スイッチ（）（指紋認証機能付き（内蔵指紋センサモデルのみ））

電源のオン／オフや電源状態の変更などで使用するスイッチです。内蔵指紋センサモデルの場合は、指をのせることで指紋を認証することができます。
→「電源」
→「指紋認証機能」

9.盗難防止用ロック（）

別売のセキュリティケーブルを取り付けることができます。
→「セキュリティ機能」

10.USBコネクタ

USB機器を接続するコネクタです。
→「USBコネクタ」

11.表示ランプ

本機の動作状態を表します。
→「表示ランプ」

12.光学ドライブ（光学ドライブモデルのみ）

お使いのモデルにより、DVDスーパーマルチドライブ、またはDVD-ROMドライブが内蔵されています。
DVD、CDなどのデータを読み出す装置で、モデルによってはDVD-RやCD-Rなどのディスクにデータを書き込むことができます。
→「光学ドライブ」

13.タッチパッド

Windowsでマウスカーソルの移動やクリックなどの操作をする際に使用します。
→「タッチパッド（NXパッド）」

14.キーボード

文字の入力や画面の操作をします。
→「キーボード」

15.USBコネクタ（USB 3.0対応、パワーオフUSB充電機能対応）（ ）

USB機器を接続するコネクタです。このUSBコネクタは、USB 3.0、USB 2.0およびUSB 1.1の機器に対応しています。
→「USBコネクタ」

またこのUSBコネクタは、パワーオフUSB充電機能に対応しています。USBケーブルを使って充電できる機器は、本機の電源が切れた状態でも充電できます。

16.SDメモリーカードスロット（SDメモリーカードスロット搭載モデルのみ）

SDメモリーカードを読み書きするためのスロットです。
→「SDメモリーカードスロット」

17.ヘッドフォン/ヘッドフォンマイク ジャック（）

ヘッドフォンやヘッドフォンマイク（4極ミニプラグ）、または外付けスピーカやオーディオ機器を接続し、音声信号を出力、入力するための端子です。
→「サウンド機能」

19.HDMIコネクタ（）

HDMI対応の大画面テレビや、HDMI端子を持つ外部ディスプレイなどを接続するためのコネクタです。
→「外部ディスプレイ」

21.LANコネクタ（）

LAN（ローカルエリアネットワーク）に接続するための端子です。
→「LAN機能」

22.DCコネクタ（）

添付のACアダプタを接続するための端子です。

23.通風孔

本体内部の熱を逃がすための孔です。

24.スピーカ

内蔵のステレオスピーカです。
→「サウンド機能」

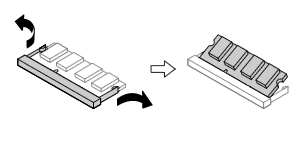

25.メモリスロット

別売の増設RAMボード（メモリ）を取り付けるためのスロットです。
→「メモリ」

26.バッテリロック （）

バッテリパックが外れないように固定しているロックです。バッテリパックを取り外すときはここを操作します。
→「バッテリ」

27.バッテリパック

ACアダプタを接続していない状態で本機を使用するための充電式電池です。
→「バッテリ」

バッテリ充電ランプ

電源を入れる

電源を入れる際は、次の手順に従って正しく電源を入れてください。

1. 周辺機器の電源を入れる
2. 本機の電源スイッチを押す

電源を切る

電源を切る際は、次の手順に従って正しく電源を切ってください。

1. 作業中のデータを保存してアプリケーションを終了する
2. をクリック
3. をクリックし、「シャットダウン」をクリック

   シャットダウン処理終了後、電源が自動で切れます。

   チェック シャットダウン処理中は、電源スイッチを押さないでください。また、シャットダウン処理中に液晶ディスプレイを閉じると設定によってはスリープ状態または休止状態に移行してしまう場合があります。
4. 電源ランプが消灯し、本機の電源が切れたことを確認したら、周辺機器の電源を切る

「高速スタートアップ」について

「高速スタートアップ」とは、電源の切れた状態からすばやく起動するための機能です。工場出荷時の設定では「高速スタートアップ」の機能が有効になっています。

◆「高速スタートアップ」の機能を無効にする

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「現在利用可能ではない設定を変更します」をクリック
4. 「シャットダウン設定」の「高速スタートアップを有効にする(推奨)」のチェックを外す
5. 「変更の保存」ボタンをクリック

本機の電源の状態には次のように「電源が入っている状態」「スリープ状態」「休止状態」「電源が切れている状態」の4つの状態があります。

• 電源が入っている状態
  通常、本機を使用している状態です。

• スリープ状態
  作業中のメモリの状態を保持したまま、内蔵ストレージやディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、メモリの状態を保持しているので、すぐに作業を再開できます。

  • ハイブリッドスリープ
    スリープ状態に移行する際に、内蔵ストレージにもメモリの情報をすべて保存するスリープ状態です。内蔵ストレージにもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でも内蔵ストレージから復帰することができます。
• 休止状態
  メモリの情報をすべて内蔵ストレージに保存してから、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元します。
• 電源が切れている状態
  本機の電源を完全に切った状態です。


電源の状態は、本機の電源ランプで確認することができます。

スリープ状態または休止状態を使用する場合の注意

• 本機が正常に動かなくなったり、正しく復帰できなくなることがありますので、次のような場合は、スリープ状態または休止状態にしないでください。

  • プリンタへ出力中
  • 通信を行うアプリケーションを実行中
  • LANまたは無線LANを使用して、ファイルコピーなどの通信動作中
  • 音声または動画の再生中
  • 内蔵ストレージ、DVD、CD、SDメモリーカードなどにアクセス中
  • 「システムのプロパティ」画面を表示中
  • Windowsの起動／終了処理中
  • スリープ状態または休止状態に対応していないUSB機器などの周辺機器やアプリケーションを使用中
• ハイブリッドスリープを使用しない設定にしている場合、スリープ状態のときに次のことが起きると、作業中のデータが失われますので、ご注意ください。

  • バッテリのみで使用している状態で、バッテリが切れた
  • バッテリ駆動に十分なバッテリ残量が無いときに、停電やACアダプタが抜けるなどの理由で、バッテリのみで使用している状態になった
  • 電源スイッチを4秒以上押し続けて、強制的に電源を切った
• スリープ状態または休止状態への移行、復帰などの電源状態の変更は、5秒以上の間隔をあけてから行ってください。
• スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ファイルコピーなどの通信動作が終了してからスリープ状態または休止状態にしてください。また、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。ネットワークを使用するアプリケーションを使う場合には、あらかじめ、お使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
• 通信を行うアプリケーションを使用中の場合は、通信を行うアプリケーションを終了させてから、休止状態にしてください。通信状態のまま休止状態にすると、強制的に通信が切断されることがあります。
• バッテリのみで使用する場合は、あらかじめバッテリの残量を確認しておいてください。また、バッテリ残量が少なくなってきた場合の本機の動作について設定しておくこともできます。

  参照バッテリについて
  「バッテリ」の「バッテリの使い方と設定」
• スリープ状態または休止状態への移行中は、各種ディスク、SDメモリーカードなどの各種メモリーカードの入れ替えなどを行わないでください。データが正しく保存されないことがあります。
• スリープ状態または休止状態中に、周辺機器の取り付けや取り外しなどの機器構成の変更を行うと、正常に復帰できなくなることがあります。
• スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を外してください。USB機器を接続した状態ではスリープ状態に移行または復帰できない場合があります。
• スリープ状態時や休止状態時、スリープ状態や休止状態への移行中、スリープ状態や休止状態からの復帰中は、USB機器を抜き差ししないでください。
• 「電源オプション」で各設定を変更する場合は、管理者（Administrator）権限を持つユーザーで行ってください。
• 光学ドライブにディスクをセットしたまま休止状態から復帰すると、正しく復帰できずにディスクから起動してしまうことがあります。休止状態にする場合は、ディスクを取り出してください。
• 光学ドライブにPhoto CDをセットしたままスリープ状態または休止状態にすると、復帰に時間がかかることがあります。
• スリープ状態または休止状態から復帰したときに、ディスプレイ表示の優先順位が入れ替わったり、外部ディスプレイの設定情報を読み込めない場合があります。外部ディスプレイを再設定してください。
• スリープ状態または休止状態からの復帰を行った場合、本体は復帰しているのに、ディスプレイには何も表示されない状態になることがあります。この場合は、タッチパッドを操作するかキーボードのキーを押すことによってディスプレイが正しく表示されます。
• 次のような場合には、復帰が正しく実行されなかったことを表しています。

  • アプリケーションが動作しない
  • スリープ状態または休止状態にする前の内容を復元できない
  • 電源スイッチを操作しても復帰しない
  このような状態になるアプリケーションを使用しているときは、スリープ状態または休止状態にしないでください。
  電源スイッチを押しても復帰できなかったときは、電源スイッチを4秒以上押し続けてください。電源ランプが消え、電源が強制的に切れます。
  この場合、BIOSセットアップユーティリティの内容が、工場出荷時の状態に戻っていることがあります。必要な場合は再度設定してください。

  参照 BIOSセットアップユーティリティについて
  『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」

作業中のメモリの内容を保持したまま、内蔵ストレージやディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、内容が保持されているので、すぐに作業を再開できます。

スリープ状態にする

工場出荷時の設定で、電源が入っている状態から手動でスリープ状態にするには、次の方法があります。

からスリープ状態にする

1. をクリック
2. をクリック
3. 「スリープ」をクリック

   Windowsが終了し、スリープ状態になります。Windowsの終了処理中は電源スイッチを押したり、液晶ディスプレイを閉じたりしないでください。
   本機がスリープ状態になると、電源ランプが点滅します。

液晶ディスプレイを閉じる

電源スイッチを押す

スリープ状態から復帰する

スリープ状態から手動で電源が入っている状態に復帰するためには、次の方法があります。

電源スイッチを押す

USBマウスを操作する

USBマウス接続時、USBマウスを操作することでスリープ状態から復帰できます。

ハイブリッドスリープ

スリープ状態に移行する際に、内蔵ストレージにもメモリの情報をすべて保存するスリープ状態です。内蔵ストレージにもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でも内蔵ストレージから復帰することができます。

メモリの情報をすべて内蔵ストレージに保存し、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元しますので、本機での作業を長時間中断する場合、消費電力を抑えるのに有効です。

休止状態にする

電源が入っている状態から手動で休止状態にするには、次の手順で行います。

1. をクリック
2. をクリック
3. 「休止状態」をクリック

   休止状態への移行処理後、電源が自動で切れます。電源スイッチを押さないでください。
   本機が休止状態になると、電源ランプが消灯します。

チェック 工場出荷時はのメニューに「休止状態」は表示されません。「休止状態」を表示するには、「電源の設定」の「電源メニューに休止状態を表示させる」の手順で設定を変更してください。

休止状態から復帰する

休止状態から手動で電源が入っている状態に復帰するには、電源スイッチを押してください。

電源の設定は、Windowsの「電源オプション」で行います。
「電源オプション」では、あらかじめ設定されている電源プランから使用するプランを選択するほか、新規のプランを作成することができます。
また、プランごとに電源の状態を変更する操作の設定や、電源の状態が変更されるまでの時間を設定することができます。

電源プランの選択

設定されている電源プランから選択する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 表示されているプランから使用したいプランを選択する

   表示されているプラン以外から選択したい場合は、「追加プランの表示」をクリックし、表示されたプランから選択してください。

4. をクリック

以上で電源プランの選択は完了です。

電源プランの設定の変更

すでに登録されている電源プランの設定を変更する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 設定を変更したいプランの「プラン設定の変更」をクリック
4. 表示された画面で設定を行う

   電源の種類ごとに設定できます。

   項目	説明
   ディスプレイの電源を切る	指定した時間、何も入力がない場合、ディスプレイの電源を切ります。
   コンピューターをスリープ状態にする	指定した時間、何も入力がない場合、本機がスリープ状態になります。

   チェック 設定時間を変更したときに、「コンピューターをスリープ状態にする」時間が「ディスプレイの電源を切る」時間よりも短くならないように、設定時間が自動的に変更される場合があります。個別に設定する場合は「詳細な電源設定の変更」をクリックして設定してください。
   メモ

   • 「詳細な電源設定の変更」をクリックすると、電源プランごとに詳細な設定が行えます。
   • 「このプランの既定の設定を復元」を選択すると、設定値が既定の値に戻ります。
5. 「変更の保存」ボタンをクリック

以上で電源プランの設定の変更は完了です。

電源プランの作成

新規の電源プランを作成する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 左のメニューから「電源プランの作成」をクリック
4. 表示される電源プランから作成したいプランに近いプランを選択する
5. 「プラン名」欄に作成する電源プラン名を入力し、「次へ」ボタンをクリック
6. 表示される画面で設定を行う
7. 「作成」ボタンをクリック

以上で電源プランの作成は完了です。
作成した電源プランは、「電源プランの選択」の手順で選択できます。

電源の状態を変更する操作の設定

電源スイッチを押す、液晶ディスプレイを閉じるなどの操作により移行する電源の状態を変更する場合は、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「電源ボタンとカバーの設定」欄で、動作を設定する
   • 電源スイッチを押すことで移行する電源の状態を設定する場合
     「電源ボタンを押したときの動作」欄で設定します。
   • 液晶ディスプレイを閉じることで移行する電源の状態を設定する場合
     「カバーを閉じたときの動作」欄で設定します。
   チェック 工場出荷時の設定は次のようになっています。

   • 「電源ボタンを押したときの動作」：「スリープ状態」
   • 「カバーを閉じたときの動作」：「スリープ状態」
4. 「変更の保存」ボタンをクリック

以上で設定は完了です。

電源メニューに休止状態を表示させる

をクリックすると表示されるメニューに「休止状態」を追加する場合は次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
3. 「現在利用可能ではない設定を変更します」をクリック
4. 「シャットダウン設定」の「休止状態」にチェックを付ける
5. 「変更の保存」ボタンをクリック

以上で設定は完了です。

タイマ、LANからのアクセス（WoL）によって、自動的に電源の操作を行うことができます。

タイマ機能（電源オプション）

設定した時間を経過しても、タッチパッドやキーボードからの入力や内蔵ストレージへのアクセスなどがない場合、自動的にディスプレイの電源を切ったり、スリープ状態、休止状態にすることができます。

Windowsには、一定時間本機を使用していない場合などに電源の状態を変更し、消費電力を抑えるように設定できる電源管理機能があります。

また、Windowsの電源管理機能に加え、本機には次の省電力機能があります。

• ECOモード機能
  ECOボタンまたはホットキーを押すことで、簡単にECOモード機能のモードを切り替えることができます。

• ピークシフト機能
  設定した時間帯の間、バッテリにより動作し、ACアダプタからの電源供給を控えることで、電力需要がピークに達する時間帯の電力消費を他の時間帯に移行することができます。


• Intel SpeedStep^® テクノロジー
  処理の負荷などによって、CPUの動作性能を切り替える機能です。

ECOモード機能の設定

電力需要がピークに達する時間帯の電力消費を、他の時間帯に移行することをピークシフトといいます。
本機は、「PC設定ツール」で設定を行うことで「ピークシフト機能」を使用できます。

ピークシフト機能の設定

ゼロワットACアダプタを使用し、BIOSセットアップユーティリティでゼロワットACアダプタモードを有効に設定することで、休止状態や電源を切った状態の消費電力を、ほぼ0Wに抑えることができます。

ゼロワットACアダプタモード使用上の注意

• 本機の電源を切るときや、休止状態に移行するときに、バッテリパックが本機に接続されている必要があります。
• 「PC設定ツール」の「バッテリー」‐「電源状況」で、著しい劣化と診断され、状態が「低」と表示されたバッテリパックを取り付けた状態で、ゼロワットACアダプタモードを使用しないでください。
• 休止状態、電源を切った状態でバッテリパックを取り外した場合、ゼロワットACアダプタモードにより消費電力が抑えられている状態は解除されます。また、休止状態、電源を切った状態で、再度バッテリパックを取り付けても、消費電力が抑えられている状態にはなりません。

ゼロワットACアダプタモードの有効／無効

ゼロワットACアダプタモードの有効／無効の設定は、次の手順で行います。

1. 電源を入れ、すぐに【F2】を数回押す

   BIOSセットアップユーティリティが表示されます。

   チェックBIOS セットアップユーティリティが表示されない場合は、いったん本機を再起動して、すぐに【F2】を数回押してください。
   参照 BIOSセットアップユーティリティについて
   『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」
2. 「Advanced」メニューの「Zero Watt AC Adapter」を次のように設定する
   • ゼロワットACアダプタモードを有効に設定する場合
     「Enabled」を選択する
   • ゼロワットACアダプタモードを無効に設定する場合
     「Disabled」を選択する
   チェック 「Zero Watt AC Adapter」の設定値を変更するには、BIOSセットアップユーティリティでWoL、パワーオフUSB充電機能を無効にする必要があります。
   参照

   • WoLについて
     「LAN機能」の「リモートパワーオン（WoL（Wake on LAN））機能」
   • パワーオフUSB充電機能について
     「各部の名称」の「各部の名称と説明」
   • BIOSセットアップユーティリティの設定項目について
     『システム設定』の「システム設定」-「設定項目一覧」-「「Advanced」メニュー」
3. 【F10】を押す

   確認の画面が表示されます。

4. 「Yes」が選択されていることを確認して【Enter】を押す

   設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上でゼロワットACアダプタモードの有効／無効の設定は完了です。

Intel SpeedStep^® テクノロジーに対応したCPUが搭載されているモデルでは、電源の種類やCPUの動作負荷によって、動作性能を切り替えることができます。
Intel SpeedStep^® テクノロジーへの対応については、「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

http://www.bizpc.nec.co.jp/bangai/pcseek/

設定を変更する場合は、「電源プランの設定の変更」の手順4で「詳細な電源設定の変更」をクリックし、表示される画面の「プロセッサの電源管理」の各項目で設定を行います。

• 本機に使用しているリチウムイオン電池は、リサイクル可能な貴重な資源です。不要になった二次電池は、廃棄しないでリサイクルにご協力ください。
• バッテリについてはJEITA（一般社団法人 電子情報技術産業協会）の「ノートパソコンやタブレットのバッテリに関する基礎知識」（https://home.jeita.or.jp/cgi-bin/page/detail.cgi?n=121&ca=14）もあわせてご覧ください。
• 二次電池をリサイクルとして排出するまでのご注意

  • 電池パックは分解しないでください。
  • 雨など水にぬれないように保管してください。
  • 炎天下に放置しないでください。
• 不要となった二次電池は、回収拠点へお持ちください。詳しくは、NEC環境ホームページ（https://jpn.nec.com/eco/ja/product/recycle/battery/index.html）をご覧ください。


  Li-ion

• バッテリが十分に充電されている場合は、特に必要でない限り、バッテリパックの取り付けや取り外しをしないでください。故障の原因になります。
• 内蔵ストレージなどへの読み書き中にバッテリ残量がなくなり、電源が切れてしまうと、作成中のデータが失われたり、内蔵ストレージなどのデータが失われたり、壊れたりすることがあります。
• 充電を行う際にはできるだけ満充電するようにしてください。バッテリ残量が少ない場合などに少量の充放電を何度も繰り返して本機を使用すると、バッテリ残量に誤差が生じることがあります。
• バッテリ残量の表示精度を良くするには定期的にバッテリー・ゲージのリセットを実行してください。
• 満充電（バッテリを充電してバッテリ充電ランプが消灯した状態）にしても使用できる時間が短くなった場合は、バッテリー・ゲージのリセットを行ってください。

  参照 バッテリー・ゲージのリセットについて
  「バッテリー・ゲージのリセット」
• 本機を長期間使用しない場合は、バッテリ残量を50％程度にしてバッテリパックを取り外し、涼しいところに保管しておくとバッテリパックの寿命を長くすることができます。
• バッテリパックを長期保管する場合は、過放電を防止するために、半年に1回くらいの割合で50%程度の充電をしてください。過放電となったバッテリパックは充電ができなくなったり、使用できなくなったりすることがあります。
• バッテリだけで本機を長時間使用する場合は、スリープ状態や休止状態を利用したり、本機の省電力機能を使用してください。

  参照

  • スリープ状態／休止状態について
    「電源」
  • 省電力機能について
    「省電力機能」

本機で使用できるバッテリパック

対応しているバッテリパックについては、「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」を開き、「オプション」をご覧ください。

バッテリパックの取り付け

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す

1. バッテリ取り付け部の２本のガイド線の間にバッテリの先端を合わせてから、矢印の方向にゆっくりとスライドさせ、カチッと音がするまでしっかりと取り付ける

   取り付けるときは、バッテリパックの向きに注意してください。

   バッテリパック

以上でバッテリパックの取り付けは完了です。

バッテリパックの取り外し

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. 左右のバッテリロックを、それぞれ矢印の方向にスライドさせる

   バッテリロック バッテリロック

5. バッテリパックを矢印の方向にスライドさせ取り外す

   バッテリパック

以上でバッテリパックの取り外しは完了です。

バッテリの充電のしかた

本機にバッテリパックを取り付けてACアダプタをACコンセントに接続すると、自動的にバッテリの充電が始まります。
本機の電源を入れて使用していても充電されます。

バッテリの充電時間については、「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

http://www.bizpc.nec.co.jp/bangai/pcseek/

バッテリ残量の確認

バッテリ残量は次の方法で確認できます。

タスク バーの通知領域で確認する

タスク バーの通知領域のまたはをクリックすると、現在のバッテリ残量が表示されます。

バッテリ残量による動作の設定

バッテリ残量が一定の値以下になったときに通知したり、自動的にスリープ状態や休止状態になるように設定できます。

バッテリ残量による動作の設定を変更するには、次の手順で行います。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「電源オプション」をクリック
3. 設定を変更したい電源プランの「プラン設定の変更」をクリック
4. 「詳細な電源設定の変更」をクリック
5. 「バッテリ」をダブルクリック
6. 「バッテリ」以下に表示される項目で設定を行う

   設定可能な項目は次の通りです。

   項目	説明
   電池切れの通知	バッテリ残量が「バッテリ切れのレベル」以下になったときに通知するかどうかを設定します。
   バッテリ切れの動作	バッテリ残量が「バッテリ切れのレベル」以下になったときに行う動作を設定します。
   低残量バッテリのレベル	バッテリ残量がここで設定した値以下になると、「低残量バッテリの動作」を開始します。
   バッテリ切れのレベル	バッテリ残量がここで設定した値以下になると、「バッテリ切れの動作」を開始します。
   低残量バッテリの通知	バッテリ残量が「低残量バッテリのレベル」以下になったときに通知するかどうかを設定します。
   低残量バッテリの動作	バッテリ残量が「低残量バッテリのレベル」以下になったときに行う動作を設定します。
   省電源移行バッテリ レベル	バッテリ残量がここで設定した値以下になると、Windowsが省電源モードで動作するようになります。

7. 「OK」ボタンをクリック

以上で設定の変更は完了です。

バッテリ駆動中にバッテリ残量が少なくなったときは

バッテリ駆動中にバッテリ残量が少なくなった場合は、状況に応じて次の操作を行ってください。

ACコンセントから電源を供給できる場合

ACアダプタを接続して、ACコンセントから電源を供給してください。バッテリ充電ランプが点灯し、バッテリの充電が始まります。また、バッテリを充電しながら本機を使用できます。

ACコンセントが使えない場合

本機を休止状態にするか、使用中のアプリケーションを終了して本機の電源を切ってください。

バッテリ残量が少ない状態で、ACコンセントから電源を供給しないまま本機を使用していると、バッテリ残量に応じて電源プランで設定されている動作が実行されます。

バッテリー・ゲージのリセットは、一時的に低下したバッテリの性能を回復させるときに行います。次のような場合には、バッテリー・ゲージのリセットを実行してください。

• 購入直後やバッテリパック交換直後
• 長期間バッテリを使用しなかった
• バッテリでの駆動時間が短くなった
• フル充電ができない

バッテリー・ゲージのリセットの実行

テンキーレスキーボード

（1） （2） （27） （4） （5） （6） （7） （8） （9） （9） （10） （11） （11） （12） （13） （13） （14） （15） （16） （17） （18） （19） （20） （21） （22）

テンキー付きキーボード

（1） （2） （3） （29） （27） （5） （6） （7） （8） （9） （9） （10） （11） （11） （12） （13） （13） （14） （15） （16） （17） （18） （19） （20） （21） （22） （23） （24） （25） （28）

番号	マニュアルでの表記	名称
（1）	【Esc】	エスケープキー
（2）	【F1】～【F12】	ファンクションキー
（3）	【Num Lock】	ニューメリックロックキー
（4）	【Pause】	ポーズキー
（5）	【Insert】	インサートキー
（6）	【Delete】	デリートキー
（7）	【Back space】	バックスペースキー
（8）	【Enter】	エンターキー（リターンキー）
（9）	【Shift】	シフトキー
（10）	【↑】【↓】【→】【←】	カーソルキー
（11）	【Ctrl】	コントロールキー
（12）	【】	アプリケーションキー
（13）	【Alt】	オルトキー
（14）	【カタカナ ひらがな】	かなキー
（15）	【変換】	変換キー
（16）	スペースキー	スペースキー
（17）	【無変換】	無変換キー
（18）	【】	Windowsキー
（19）	【Fn】	エフエヌキー
（20）	【CapsLock】	キャップスロックキー
（21）	【Tab】	タブキー
（22）	【半角/全角】	半角/全角キー
（23）	【Home】	ホームキー
（24）	【PgUp】	ページアップキー
（25）	【PgDn】	ページダウンキー
（27）	【PrtSc】	プリントスクリーンキー
（28）	【End】	エンドキ―
（29）	【】	マイクミュートキー（マイクのオン/オフ）

日本語入力のオン／オフ

本機は、工場出荷時、日本語入力システムとしてMicrosoft IMEが設定されています。
工場出荷時の状態で日本語入力のオン／オフを切り替えるには【半角/全角】または【CapsLock】を押してください。

ホットキー機能（【Fn】の使い方）

【Fn】と他のキーを組み合わせることで、パソコンの設定を変更したり、キーの役割を変えることができます。これをホットキー機能といいます。
組み合わせが可能なキーとその機能を表すアイコンは【Fn】と同様に四角枠で囲まれてキーに印字されています。

テンキーレスキーボード

キー操作	機能	説明
【Fn】＋【F1】	音声のオン／オフ（ミュート機能）（）	音声のオン／オフを切り替えます。
【Fn】＋【F2】	ワイヤレススイッチ（）	機内モードのオン／オフを切り替えます。詳しくは「無線LAN（Wi-Fi）機能」、「Bluetooth機能」をご覧ください。
【Fn】＋【F3】※1※4	画面表示先の切り替え（）	市販の外部ディスプレイを接続しているときに、パソコンの画面を表示するディスプレイを切り換えます。
【Fn】＋【F7】	マイクのオン／オフ（マイクミュート機能）（）	マイクのオン／オフを切り替えます。
【Fn】＋【F8】	輝度を下げる（）	液晶ディスプレイの輝度が下がります（11段階）。
【Fn】＋【F9】	輝度を上げる（）	液晶ディスプレイの輝度が上がります（11段階）。
【Fn】＋【F10】	音量を下げる（）	スピーカの音量を下げます。
【Fn】＋【F11】	音量を上げる（）	スピーカの音量を上げます。
【Fn】＋【F12】※3	スクロールロック	【ScrLk】として機能します。
【Fn】＋【Pause】	Break	【Break】として機能します。
【Fn】＋【Delete】	システムリクエスト	【SysRq】として機能します。
【Fn】＋【↑】	Page Up	【PgUp】として機能します。
【Fn】＋【↓】	Page Down	【PgDn】として機能します。
【Fn】＋【←】	Home	【Home】として機能します。
【Fn】＋【→】	End	【End】として機能します。
【Fn】＋スペースキー	タッチパッドのオン／オフ	タッチパッドのオン／オフを切り替えます。

※1　外部ディスプレイを接続していない場合は動作しません。

※3　本機の電源を切ったり、再起動を行った場合、設定した内容は解除されます。

※4　2台の外部ディスプレイを同時に接続している場合は、「表示先、表示機能を設定する」の方法で画面表示先を切り替えてください。

テンキー付きキーボード

キー操作	機能	説明
【Fn】＋【F1】	音声のオン／オフ（ミュート機能）（）	音声のオン／オフを切り替えます。
【Fn】＋【F2】	ワイヤレススイッチ（）	機内モードのオン／オフを切り替えます。詳しくは「無線LAN（Wi-Fi）機能」、「Bluetooth機能」をご覧ください。
【Fn】＋【F3】※1※3	画面表示先の切り替え（）	市販の外部ディスプレイを接続しているときに、パソコンの画面を表示するディスプレイを切り換えます。
【Fn】＋【F8】	輝度を下げる（）	液晶ディスプレイの輝度が下がります（11段階）。
【Fn】＋【F9】	輝度を上げる（）	液晶ディスプレイの輝度が上がります（11段階）。
【Fn】＋【F10】	音量を下げる（）	スピーカの音量を下げます。
【Fn】＋【F11】	音量を上げる（）	スピーカの音量を上げます。
【Fn】＋【Insert】※2	スクロールロック	【ScrLk】として機能します。
【Fn】＋【Home】	システムリクエスト	【SysRq】として機能します。
【Fn】＋【PgUp】	Break	【Break】として機能します。
【Fn】＋【PgDn】	Pause	【Pause】として機能します。
【Fn】＋【↑】	Page Up	【PgUp】として機能します。
【Fn】＋【↓】	Page Down	【PgDn】として機能します。
【Fn】＋【←】	Home	【Home】として機能します。
【Fn】＋【→】	End	【End】として機能します。
【Fn】＋スペースキー	タッチパッドのオン／オフ	タッチパッドのオン／オフを切り替えます。

※1　外部ディスプレイを接続していない場合は動作しません。

※2　本機の電源を切ったり、再起動を行った場合、設定した内容は解除されます。

※3　2台の外部ディスプレイを同時に接続している場合は、「表示先、表示機能を設定する」の方法で画面表示先を切り替えてください。

タッチパッドの使い方を説明します。

タッチパッドでの操作

工場出荷時の状態で使用できるタッチパッドでの操作には、次のようなものがあります。

マルチタッチやジェスチャーなどの機能の設定

工場出荷時の設定に戻す

タッチパッドの設定を工場出荷時の状態に戻す場合は、「タッチパッド」画面の「タッチパッドをリセットする」で、「リセット」ボタンをクリックします。

本機では、USB接続のマウスを使用することができます。
添付または別売の当社製USBマウスを使用する場合は、特に設定を行う必要はありません。そのままUSBコネクタに接続してください。
他社製のUSBマウスを使用する場合は、他社製USBマウスに添付のマニュアルをご覧になり、手順に従ってUSBマウスを接続してください。

各部の名称

購入時に、マウスを選択した場合に添付されるマウスを例として説明します。

USBレーザーマウス	USB光センサーマウス
スクロールホイール 左ボタン 右ボタン	スクロールホイール 左ボタン 右ボタン

スクロールホイールの使い方

USBレーザーマウスの場合

• 垂直スクロール機能
  スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。
• 水平スクロール機能
  スクロールホイールを左または右側に傾けると、画面を左右にスクロールさせることができます。
• オートスクロール機能
  スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
  その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
  スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

USB光センサーマウスの場合

• 垂直スクロール機能
  スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。
• オートスクロール機能
  スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
  その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
  スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

• 液晶ディスプレイは非常に高精度な技術で作られていますが、色調のズレなど個体差が発生する場合があります。これは液晶ディスプレイの特性によるものであり、故障ではありません。
• OpenGLのアプリケーションを使用した場合、アプリケーションによっては、画面が表示されない、または画面の表示が乱れることがあります。
• DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音切れ、およびデスクトップ上のアイコンのちらつきが発生したり、再生画面にゴミが残る場合があります。
• DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。
• Windowsの状態によっては、スクリーンセーバー動作時に液晶ディスプレイの電源がオフにならない場合があります。
• 各種ベンチマークが正常に実行できない場合があります。
• DVDや動画の再生中は、休止状態やスリープ状態にしないでください。
• 解像度、または画面の出力先の変更を行う場合は、動画や音楽を再生するアプリケーションを表示したまま行わないでください。
• 動画を再生するアプリケーションによっては、画質が低下する場合があります。
• 本機の液晶ディスプレイを開閉すると、画面がちらつくことがありますが、故障ではありません。

輝度を調整する

キーボードで調整する

キーボードで、一時的に輝度を調整できます。

機能	キー操作	説明
輝度を下げる（）	【Fn】＋【F8】	液晶ディスプレイの輝度が下がります。
輝度を上げる（）	【Fn】＋【F9】	液晶ディスプレイの輝度が上がります。

本機は液晶ディスプレイを180度回転した状態で使用できます。

• ノートPC スタイル
  文書やメールの作成では、ノートPC スタイルが適しています。

• フラット スタイル
  手元で操作しながら対面の相手に図や表を表示したい場合は、フラット スタイルが適しています。

  参照 画面の回転について
  「液晶ディスプレイ」の「画面の回転」

「ディスプレイ設定」で画面を回転させる

本製品で使用できる液晶ディスプレイの解像度や表示色については、「仕様一覧」に記載しております。
「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。
http://www.bizpc.nec.co.jp/bangai/pcseek/

ディスプレイストレッチ機能とは、液晶ディスプレイの解像度よりもWindowsの解像度設定が低い場合に、液晶ディスプレイに画面イメージを拡大して表示する機能です。
ディスプレイストレッチ機能を使う場合は次の手順で行います。

設定が有効になり、ディスプレイストレッチ機能が使用できます。

• 本機の電源が入っている状態、スリープ状態、および休止状態のときは、外部ディスプレイコネクタへのディスプレイ用ケーブルの取り付け、取り外しを行わないでください。
• DVDや動画の再生中は、休止状態やスリープ状態にしないでください。
• 解像度、または画面の出力先の変更を行う場合は、動画や音楽を再生するアプリケーションを表示したまま行わないでください。
• 本機の液晶ディスプレイと外部ディスプレイの同時表示を行っている場合、オーバーレイを使用して再生する動画は、プライマリ側のディスプレイにのみ表示されます。
• マルチディスプレイ機能使用時に動画を再生し、表示が乱れた場合、マルチディスプレイ機能を使用せずに本機の液晶ディスプレイまたは外部ディスプレイ1台のみで動画の再生をしてください。
• 高解像度で外部ディスプレイに表示している場合、DVD-Videoの種類によっては、コマ落ち、映像の乱れが発生する場合があります。その場合は、より低い解像度に設定することをおすすめします。
• 外部ディスプレイに表示している状態で、本機の液晶ディスプレイを開閉すると、画面がちらつくことがありますが、故障ではありません。
• 外部ディスプレイやテレビを接続した場合、OSのDPI仕様により解像度を変更出来ない場合があります。その場合はプライマリとその他のディスプレイの表示サイズを小さくする必要があります。
  メモ

  • 機種によってはその他のディスプレイの表示サイズがプライマリ表示サイズと比例して変更される場合もあります。
  • 解像度を選択できない場合、「検出」ボタンをクリックすると選択可能になる場合があります。
  • 「別のディスプレイは検出されませんでした。」メッセージが表示される場合がありますが本機に影響はありません。

本製品で使用できる外部ディスプレイの解像度や表示色については、「仕様一覧」に記載しております。
「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。
http://www.bizpc.nec.co.jp/bangai/pcseek/

• 外部ディスプレイコネクタへの接続
• プロジェクタの接続
• HDMIコネクタへの接続
• HDMIコネクタ使用時の音声出力について
• 2台の外部ディスプレイを同時に接続する

外部ディスプレイコネクタへの接続

1. 本機と接続する外部ディスプレイの電源を切る
2. ディスプレイ用ケーブルを本機の外部ディスプレイコネクタ（）に接続する
   チェックディスプレイ用ケーブルは、コネクタ両端のネジを締め、しっかりと固定してください。
   参照 外部ディスプレイコネクタの位置について
   「各部の名称」-「各部の名称と説明」
3. 外部ディスプレイと本機の電源を入れる

   詳しくは外部ディスプレイのマニュアルをご覧ください。

以上で外部ディスプレイの接続は完了です。

プロジェクタの接続

本機の外部ディスプレイコネクタ（）には、別売のプロジェクタを接続することができます。プロジェクタは、プレゼンテーションなどに利用することができます。別売のプロジェクタの接続のしかたは、プロジェクタのマニュアルをご覧ください。また、使用する場合はプロジェクタのマニュアルを参考にして表示解像度（ドット）、垂直走査周波数（Hz）などを確認してください。

HDMIコネクタへの接続

1. 本機と接続する外部ディスプレイやテレビの電源を切る
2. HDMIケーブルで、HDMIコネクタとHDMI規格に対応した外部ディスプレイやテレビなどを接続する
   参照 HDMIコネクタの位置について
   「各部の名称」-「各部の名称と説明」
3. 外部ディスプレイやテレビと、本機の電源を入れる

   詳しくは外部ディスプレイやテレビのマニュアルをご覧ください。

以上で外部ディスプレイの接続は完了です。

HDMIコネクタ使用時の音声出力について

HDMIコネクタに映像を出力すると、接続したHDMI機器が音声出力に対応している場合には音声を出力することができます。
自動で切り替わる場合もありますが、自動的に音声が切り替わらない場合は、次の手順で設定を行ってください。

1. サウンドデバイスを使用しているすべてのソフトを終了する
2. 「コントロール パネル」を表示する
3. 「ハードウェアとサウンド」をクリック
4. 「サウンド」をクリック

   「サウンド」が表示されます。

5. 「再生」タブをクリック
6. 「インテル(R) ディスプレイ用オーディオ」をクリックし、「既定値に設定」ボタンをクリック
7. 「OK」ボタンをクリック

音声がHDMI経由で出力されるようになります。

2台の外部ディスプレイを同時に接続する

1台目のディスプレイを外部ディスプレイコネクタで接続している場合

2台目のディスプレイを本機のHDMIコネクタに接続してください。

1台目のディスプレイをHDMIコネクタで接続している場合

2台目のディスプレイを本機の外部ディスプレイコネクタに接続してください。

外部ディスプレイを接続して使用する場合、本機の液晶ディスプレイ、または接続した外部ディスプレイのみに表示する他、次の表示機能が使用できます。

マルチディスプレイモード

本機の液晶ディスプレイと外部ディスプレイを使用して、ひとつの画面として表示できる機能です。液晶ディスプレイと外部ディスプレイを続き画面として利用できるので、表示できる範囲が広くなります。

クローンモード

本機の液晶ディスプレイと外部ディスプレイで同時表示を行います。
表示される内容は同じものですが、選択した解像度によっては本機の液晶ディスプレイと外部ディスプレイが異なる表示状態になる場合があります。

• クローンモード機能を使う
• マルチディスプレイモード機能を使う
• プライマリディスプレイの選択
• 表示モードを１つのディスプレイに戻す

クローンモード機能を使う

クローンモード機能とは、接続した外部ディスプレイに同時に同じ画面を表示する機能です。プレゼンテーションをするときなどに便利です。

1. 外部ディスプレイを接続し、電源を入れる
2. 本機の電源を入れる
   チェックWindowsが起動するまで、いずれかのディスプレイのみに表示されます。
3. をクリックし、スタートメニューから「インテル^® グラフィックス・コマンド・センター」をクリック
   メモ初回起動時、使用許諾契約の画面が表示された場合は、内容を確認し承諾してください。
4. 「ディスプレイ」をクリック
5. 「接続中のディスプレイ」で、設定したいディスプレイアイコンの右上にあるをクリック
6. 「ミラーリング」をクリックし、画面を表示する先のディスプレイを選択する
   チェック

   • 2台のディスプレイを同時に接続している場合、必要に応じて、手順5と手順6を繰り返します。
   • 必要に応じて画面の解像度を変更する場合は、「ディスプレイ」から「一般」をクリックし、設定してください。
7. をクリック

以上でクローンモードの設定は完了です。

マルチディスプレイモード機能を使う

複数のディスプレイをひとつの画面として使用できる機能です。液晶ディスプレイと外部ディスプレイを続き画面として利用できるので、表示できる範囲が広くなります。

1. 外部ディスプレイを接続し、電源を入れる
2. 本機の電源を入れる
   チェックWindowsが起動するまで、いずれかのディスプレイのみに表示されます。
3. をクリックし、スタートメニューから「インテル^® グラフィックス・コマンド・センター」をクリック
   メモ初回起動時、使用許諾契約の画面が表示された場合は、内容を確認し承諾してください。
4. 「ディスプレイ」をクリック
5. 「接続中のディスプレイ」で、設定したいディスプレイアイコンの右上にあるをクリック
6. 「拡張」をクリックし、画面を表示する先のディスプレイを選択する
   チェック2台のディスプレイを同時に接続している場合、必要に応じて、手順5と手順6を繰り返します。
7. 「接続中のディスプレイ」でディスプレイアイコンをドラッグして、位置を調整する
8. 「適用」をクリック
9. をクリック

以上でマルチディスプレイモードの設定は完了です。

プライマリディスプレイの選択

プライマリに設定するディスプレイを選択できます。

1. をクリックし、スタートメニューから「インテル^® グラフィックス・コマンド・センター」をクリック
   メモ初回起動時、使用許諾契約の画面が表示された場合は、内容を確認し承諾してください。
2. 「ディスプレイ」をクリック
3. 「接続中のディスプレイ」で、設定したいディスプレイアイコンの右上にあるをクリック
4. 「メイン・ディスプレイに設定」をクリックする
   メモプライマリに設定されているディスプレイには、「メインモニター」と表示されています。
5. をクリック

以上でプライマリディスプレイの選択は完了です。

表示モードを１つのディスプレイに戻す

外部ディスプレイを接続したまま、クローンモードやマルチディスプレイモードから1つのディスプレイの表示に戻すことができます。

1. をクリックし、スタートメニューから「インテル^® グラフィックス・コマンド・センター」をクリック
   メモ初回起動時、使用許諾契約の画面が表示された場合は、内容を確認し承諾してください。
2. 「ディスプレイ」をクリック
3. 「接続中のディスプレイ」で、非表示にしたいディスプレイアイコンの右上にあるをクリック
4. 「無効化」をクリック
   チェック

   • クローンモードの場合は、「無効化」を選択し、さらに非表示にするディスプレイをクリックします。
   • 2台のディスプレイを同時に接続している場合、残りのディスプレイに対して、手順3と手順4を繰り返します。
5. をクリック

以上で表示モードを１つのディスプレイに戻す手順は完了です。

チェック非表示にしたディスプレイを再び表示するには、ディスプレイアイコンの右上にあるをクリックし、「有効化」をクリックします。

外部ディスプレイ使用時に、表示が適切でない場合やプラグ＆プレイに対応していないディスプレイを使用しているときは、次の操作を行ってください。

お使いのディスプレイにドライバが用意されている場合

ディスプレイのマニュアルをご覧になり、ドライバのインストールを行ってください。

お使いのディスプレイにドライバが用意されていない場合

次の手順で設定を行ってください。

1. 「設定」を表示する
2. 「システム」をクリック
3. 「ディスプレイ」をクリック
4. 「ディスプレイの詳細設定」をクリック
5. 「ディスプレイの選択」で、お使いのディスプレイを選択する
6. 「ディスプレイXXのアダプターのプロパティを表示します」をクリック
7. 「モニター」タブをクリックし、「プロパティ」ボタンをクリック
8. 「ドライバー」タブをクリックし、「ドライバーの更新」ボタンをクリック

   「ドライバーの更新」が表示されます。

9. 「コンピューターを参照してドライバー ソフトウェアを検索」をクリック
10. 「コンピューター上の利用可能なドライバーの一覧から選択します」をクリック
11. 「互換性のあるハードウェアを表示」のチェックを外す
12. 「製造元」と「モデル」を選択し、「次へ」ボタンをクリック

    一覧に、接続したディスプレイのモデルが表示されない場合は、「製造元」欄で「（標準モニターの種類）」を選択し、「モデル」欄で接続したディスプレイに対応した解像度を選択してください。

13. 「閉じる」ボタンをクリック
14. 「閉じる」ボタンをクリック
15. 「OK」ボタンをクリック

以上でディスプレイの設定は完了です。

内蔵ストレージは非常に精密に作られています。次の点に注意して使用してください。

• 内蔵ストレージのデータを破損させる外的な要因には次のようなものがあります。

  • 高熱
  • 落雷
• ハードディスクが搭載されているモデルをお使いの場合、データの読み書き中（アクセスランプの点灯中）には、少しの衝撃が故障の原因になる場合があります。
• 内蔵ストレージが故障すると、記録されているデータが使用できなくなる場合があります。特に、お客様が作成したデータは再セットアップしても元には戻りません。定期的にバックアップをとることをおすすめします。
• 内蔵ストレージの領域の作成や削除、フォーマットは「コンピューターの管理」の「ディスクの管理」から行います。
• 本機の内蔵ストレージには、「ディスクの管理」でドライブ文字が割り当てられていない領域が表示されます。この領域には、システムのリカバリー時に必要なデータなどが格納されています。
  この領域にあるデータは削除しないでください。

概要

インテル^® Optane™ メモリー・テクノロジーは、高速なSSDを低速なハードディスクのキャッシュとして利用する機能です。
インテル^® Optane™ メモリー・テクノロジーを有効にすると、OSの起動時間や、よく使うアプリケーションやファイルの起動時間を短縮できます。これにより低速な大容量のハードディスクを、高速なストレージとして利用できます。

使用上の注意

インテル^® Optane™ メモリー・テクノロジーを有効にすると、SATAポートに接続されたハードディスクと、M.2スロットに接続されたインテル^® Optane™ メモリーがペアとなり、ひとつの仮想ドライブとして動作します。

インテル^® Optane™ メモリー対応モデルをお使いの場合は、工場出荷時にインテル^® Optane™ メモリー・テクノロジーが有効になっています。

インテル^® Optane™ メモリーの状態を確認する

インテル^® Optane™ メモリー対応モデルの場合、本機は出荷時にインテル^® Optane™ メモリー・テクノロジーが有効になっています。

以下の手順で、インテル^® Optane™ メモリーの状態を確認します。

1. をクリック
2. 「Intel® Optane™ Memory and Storage Management」をクリック
3. 「インテル® Optane™ メモリー」をクリック

   「インテル^® Optane™ メモリーのステータス」に「インテル^® Optane™ メモリーが有効になっており、システムが高速化されています。」と表示されている場合は、インテル^® Optane™ メモリー・テクノロジーが有効になっています。

   メモインテル^® Optane™ メモリー・テクノロジーが有効になっている場合、「デバイスマネージャー」の「ディスク ドライブ」の下に、「Intel Optane+***GBHDD」と表示されます。 （***にはお使いのハードディスクの容量が表示されます。）

インテル^® Optane™ メモリー・テクノロジーを有効にする

インテル^® Optane™ メモリー・テクノロジーを有効にする場合は、Intel^® Optane™ Memory and Storage Managementで設定を行います。
以下の手順で行います。

1. をクリック
2. 「Intel® Optane™ Memory and Storage Management」をクリック
3. 「インテル® Optane™ メモリー」をクリック
4. 「インテル^® Optane™ メモリーを有効にする」をクリック

   「インテル^® Optane™ メモリーのステータス」画面が表示されます。

5. 「インテル^® Optane™ メモリーモジュールのすべてのデータを消去します。」にチェックをいれ、「有効」をクリック
   メモ「インテル^® Optane™ メモリーモジュールのすべてのデータを消去します。」にチェックをいれないと「有効」をクリックすることはできません。

   インテル^® Optane™ メモリー・テクノロジーの有効化が開始されます。

6. 「再起動」をクリック
   チェック シャットダウンは行わないでください。シャットダウンを行うと、再度起動したときにドライブ文字が変更される場合があります。
7. インテル^® Optane™ メモリー・テクノロジーが有効になっていることを確認する

   詳しくは、「インテル^® Optane™ メモリーの状態を確認する」をご覧ください。

インテル^® Optane™ メモリー・テクノロジーを無効にする

インテル^® Optane™ メモリー・テクノロジーを無効にする場合は、以下の手順で設定を行います。

1. をクリック
2. 「Intel® Optane™ Memory and Storage Management」をクリック
3. 「インテル® Optane™ メモリー」をクリック
4. 「無効」をクリック

   確認画面が表示されます。

5. 「無効」をクリック

   インテル^® Optane™ メモリー・テクノロジーの無効化が開始されます。

6. 「再起動」をクリック

   コンピューターが再起動します。

   チェック シャットダウンは行わないでください。シャットダウンを行うと、再度起動したときにドライブ文字が変更される場合があります。
7. インテル^® Optane™ メモリー・テクノロジーが有効になっていないことを確認する

   詳しくは、「インテル^® Optane™ メモリーの状態を確認する」をご覧ください。

• 光学ドライブ内のレンズには触れないでください。指紋などの汚れによってデータが正しく読み取れなくなるおそれがあります。
• アクセスランプの点灯中は、ディスクを絶対に取り出さないでください。データの破損や本機の故障の原因になります。
• イジェクトボタンを押してからディスクトレイが排出されるまで数秒かかることがあります。
• ディスクの信号面（文字などが印刷されていない面）に傷を付けないように注意してください。
• 本機で、次のような形式や規格、異なった形やサイズのディスクは使用できません。無理に使用した場合、再生や作成ができないだけでなく、破損の原因になる場合があります。

  • AVCHD形式またはAVCREC形式のDVD
  • 名刺型、星型などの円形ではない、異形ディスク
  • 厚さが1.2mmを大きく越える、または大きく満たないディスク
  • 規格外に容量の大きな書き込みディスク
  また、特殊な形状のディスクや、ラベルがはってあるなど、重心バランスの悪いディスクを使用すると、ディスク使用時に異音や振動が発生する場合があります。このようなディスクは故障の原因になるため、使用しないでください。

• 光学ドライブにディスクをセットすると、自動再生の表示がされる場合があります。その場合は自動再生の表示をクリックし、表示された画面から実行したい操作をクリックしてください。
• ディスクに飲み物などをこぼした場合、そのディスクは使用しないでください。
• DVD、CDの表裏を確認して、光学ドライブのディスクトレイ中心の軸に、きちんとセットしてください。

接続のしかた

外付け光学ドライブをお使いになるには、次の手順で本機に接続してください。

1. 光学ドライブ背面に、光学ドライブ用ケーブルのプラグを接続する

   プラグの向きに注意して、差し込んでください。



2. 光学ドライブ用ケーブルを、本機左側面のUSBコネクタに接続する
   チェック 左側面以外のUSBコネクタに接続すると、正常に動作しません。

   プラグの向きに注意して差し込んでください。

お使いのモデルにより、光学ドライブで使えるディスクは異なります。使用できるディスクについては、「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

http://www.bizpc.nec.co.jp/bangai/pcseek/

ディスク利用時の注意

• 記録用のDVDには、録画用（for Video）とデータ用（for Data）とがありますので、ご購入の際にはご注意ください。
• DVD-RAMには、カートリッジなしのディスクと、TYPE1（ディスク取り出し不可）、TYPE2（ディスク取り出し可能）、TYPE4（ディスク取り出し可能）の4種類があります。本機の光学ドライブでは、カートリッジなし、またはカートリッジからディスクを取り出せるタイプ（TYPE2、TYPE4）のみご利用になることができます。ご購入の際には、ご注意ください。
• 片面2.6GBのDVD-RAMおよび両面5.2GBのDVD-RAMは使用できません。
• 両面9.4GBのDVD-RAMは面ごとに4.7GBの記録／再生が可能です。同時に両面への記録／再生はできません。ディスクを取り出して、裏返して使用してください。

本機の光学ドライブで、読み込みや再生ができるディスクについては、「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

http://www.bizpc.nec.co.jp/bangai/pcseek/

また、本機でDVDを再生するには、添付の「CyberLink PowerDVD」を使用してください。

ディスク再生時の注意

本機でDVD、CDの読み込みや再生を行うときは、次のことに注意してください。

• 本機で記録したDVD、CDを他の機器で使用する場合、フォーマット形式や装置の種類などにより使用できない場合があります。
• 他の機器で記録したDVD、CDは、ディスク、ドライブ、記録方式などの状況により、本機では再生および再生性能を保証できない場合があります。
• コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や取り込みができないことがあります。
• 本機で音楽CDを使用する場合、ディスクレーベル面に規格準拠を示すCompact Discのマークの付いたディスクを使用してください。
• CD（Compact Disc）規格外ディスクを使用すると、正常に再生ができなかったり、音質が低下したりすることがあります。
• CD TEXTのテキストデータ部は、読み出せません。
• 本機では、リージョンコード（国別地域番号）が「ALL」または「2」が含まれているDVDのみ再生することができます。
• 本機で再生できるCDまたはDVDのディスクサイズは8センチと12センチです。
• DVDや動画を再生する際は、再生に使用するアプリケーション以外のソフトウェアを終了することをおすすめします。本機での動画再生には高い処理能力が必要とされ、お使いのモデルや設定によっては、複数のアプリケーションを実行している状態で動画再生を行うと、映像の乱れやコマ落ちが発生する場合があります。
• ECOモード機能で、省電力を優先する電源プランを割り当てているモードを選択している場合、DVDや動画の再生品質が低下する可能性があります。そのような場合は、「標準」などの性能を優先するモードを選択してください。

  参照 ECOモード機能について
  「省電力機能」の「ECOモード機能」
• 本機でDVDを再生する場合、次のことに注意してください。

  • マルチディスプレイ機能使用時に動画を再生し、表示が乱れた場合、マルチディスプレイ機能を使用せずに本機の液晶ディスプレイまたは外部ディスプレイ1台のみで動画の再生をしてください。
  • DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音飛びが発生したり、再生画面にゴミが残る場合があります。DVDの再生中は、再生画面の上に他のウィンドウを重ねないでください。
  • DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。

DVDスーパーマルチドライブモデルで、DVD、CDへの書き込み、書き換え、およびフォーマットをするには、「CyberLink Power2Go」を使用してください。

ご注意

• 書き込みに失敗したDVD、CDは読み込みできなくなります。書き込みに失敗したディスク、およびディスクに記録されていたデータの補償はできませんのでご注意ください。
• データの書き込みを行った後に、データが正しく書き込まれているかどうかを確認してください。
• 作成したメディアのフォーマット形式や装置の種類などにより、他の光学ドライブでは使用できない場合がありますのでご注意ください。
• お客様がオリジナルのCD-ROM、音楽CD、ビデオCD、およびDVD-Videoなどの複製や改変を行う場合、著作権を保有していなかったり、著作権者から複製・改変の許諾を得ていない場合は、著作権法または利用許諾条件に違反することがあります。複製などの際は、オリジナルのCD-ROMなどの利用許諾条件や複製などに関する注意事項に従ってください。
• コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や音楽CDの作成ができないことがあります。

停電やソフトウェアの異常動作などにより、イジェクトボタンを押してもディスクトレイが出てこない場合は、非常時ディスク取り出し穴に太さ1.3mm程の針金を押し込むと、トレイを手動で引き出すことができます。針金は太めのペーパークリップなどを引き伸ばして代用できます。

• SDメモリーカードには、Windows標準のフォーマットやディスクデフラグを行わないでください。デジタルカメラなど、他のSDメモリーカード対応機器との互換性や性能に問題が生じる場合があります。
• 静電気や電気的ノイズの影響を受ける場所ではSDメモリーカードを使わないでください。
• SDメモリーカードの取り扱いについては、それぞれのSDメモリーカード製品に添付のマニュアルや取扱説明などの指示に従ってください。
• 本機やSDメモリーカードの不具合により、音楽データの録音ができなかったり、データの破損、消去が起きた場合、データの内容の補償はいたしかねます。
• お客様が画像、音楽、データなどを記録（録画・録音などを含む）したものは、個人として楽しむなどのほかは、著作権法上、権利者に無断で使用できません。
• 大切なファイルはコピーして、バックアップを取ることをおすすめします。
• 本機の内蔵ストレージ以外からSDメモリーカードにデータを保存する場合は、一度、本機の内蔵ストレージにデータを保存し、そこからSDメモリーカードにデータを保存してください。
• データの保存中にスリープ／休止状態にしないでください。メモリーカード内のデータが破損したり誤動作の原因になります。
• 本機がスリープ／休止状態にあるときは、メモリーカードを抜き差ししないでください。また、スリープ／休止状態から復帰する際は、Windowsのサインイン画面またはデスクトップが表示されるまでメモリーカードを抜き差ししないでください。メモリーカード内のデータが破損したり誤動作の原因になる場合があります。
• すべてのSDメモリーカードの動作を保証するものではありません。
• さまざまな規格のメディアがありますので、本機のSDメモリーカードスロットで使えるメディアかどうかや、メディアの使用方法をお確かめになり、お使いください。
• メモリーカードの端子面が汚れていると、メモリーカードを認識しなかったり、データの読み込み、書き出しができないことがあります。端子面が汚れた場合は、メモリーカードに添付のマニュアルをご覧になり、処置してください。
• メモリーカードにデータを保存中、または読み込み中に周辺機器を接続しないでください。
• DVD、CDを再生中にメモリーカードへの読み書きを行ったり、メモリーカード内の音声や動画ファイルを再生中にファイルのコピーを行うと、音声や動画がとぎれるなどの影響が出る場合があります。

SDメモリーカードを使用するときの注意

• SDメモリーカードは、SDメモリーカード容量規格(SD/SDHC/SDXC)に準拠したフォーマットがされており、すぐにお使いになれます。フォーマットが必要な場合は、SDメモリーカード規格に対応したデジタルカメラなどの機器、または、SD規格対応フォーマット機能を搭載したアプリなどでフォーマットを行ってください。デジタルカメラなどでのフォーマット方法については、ご使用の機器に添付のマニュアルをご覧ください。
• 「miniSDカード」「miniSDHCカード」「microSDカード」「microSDHCカード」「microSDXCカード」を使用するときは、必ず使用するメモリーカードに対応した、SDカード変換アダプタに装着してからセットしてください。詳しくはお使いのメモリーカードの取扱説明書をご覧ください。
• 「microSDカード」「microSDHCカード」「microSDXCカード」をご使用の際、miniSDカード変換アダプタに装着し、さらにSDカード変換アダプタに装着しての動作は保証しておりません。
• 本機では、2Gバイトまでの「SDメモリーカード」、32Gバイトまでの「SDHCメモリーカード」、512Gバイトまでの「SDXCメモリーカード」および400Gバイトまでの「microSDXCメモリーカード」で動作確認を行っています。2Gバイトを超える容量の「SDメモリーカード」、32Gバイトを超える容量の「SDHCメモリーカード」、512Gバイトを超える容量の「SDXCメモリーカード」および400Gバイトを超える容量の「microSDXCメモリーカード」での動作は保証しておりません。
• 本機では、マルチメディアカード（MMC）には対応していません。
• 本機は、SDIOには対応していません。
• 本機のSDメモリーカードスロットは、SDメモリーカードスロット延長タイプのケーブルなど、SDメモリーカード以外でのご使用はサポートしておりません。
• 裏面に通電性（電気を通す性質）がある金属が使用されているSDメモリーカードや変換アダプタは使用しないでください。本機内部のコネクタと接触し本機やメモリーカードの故障の原因になる場合がありますので、ご注意ください。
• 高速転送規格「UHS-Ⅱ」はサポートしておりません。また、SDカード変換アダプタを利用した場合、高速転送規格「UHS-Ⅰ」および「UHS-Ⅱ」はサポートしておりません。

SDメモリーカードスロットを制限する

本機では、BIOSセットアップユーティリティのI/O制限で、SDメモリーカードスロットの有効／無効を設定して、使用を制限することができます。

セットのしかた

1. SDメモリーカードを向きに注意して、SDメモリーカードスロットに奥までしっかり差し込む

   表面を上にして差し込んでください。

取り外しかた

1. タスク バーの通知領域のをクリックし、をクリック
2. 表示される「×××××の取り出し」から、取り外す周辺機器をクリック

   安全に取り外しができるという内容のメッセージが表示されます。
   表示される「×××××の取り出し」に取り外す周辺機器がない場合は手順3に進んでください。

1. SDメモリーカードを押す

   SDメモリーカードが飛び出します。

2. SDメモリーカードを水平に引き抜く

音量ミキサーを使う

Windowsの「音量ミキサー」で音量を調節することができます。

1. タスク バーの通知領域の を右クリックし、表示されたメニューから「音量ミキサーを開く」をクリック

   「音量ミキサー」が表示されます。

2. 調節したいデバイスやアプリケーションの調整バーをスライドし、音量を調整する

キーボードで調節する

【Fn】＋【F11】を押すと音量を大きく、【Fn】＋【F10】を押すと音量を小さく調節することができます。

音声のオン／オフ（ミュート機能）

【Fn】＋【F1】を押すと、音声のオン／オフを切り替えることができます。

録音音量の調節

本機で録音音量を調節する場合は次の手順で行ってください。

1. タスク バーの通知領域の を右クリックし、表示されたメニューから「サウンド」をクリック

   「サウンド」が表示されます。
   ヘッドフォンマイクなどの録音機器を使用する場合は、接続してください。

2. 「録音」タブをクリック
3. 使用する録音デバイスをクリック
   チェック

   • 使用する録音デバイスが表示されていない場合は「次のオーディオ録音デバイスがインストールされています」の枠内を右クリックし、「無効なデバイスの表示」にチェックを入れ、表示されたデバイスを有効にしてください。
   • 録音デバイスが複数ある場合は、使用するデバイスをクリックし、「既定値に設定」ボタンをクリックしてください。
4. 「プロパティ」ボタンをクリック
   チェック 「聴く」タブで「このデバイスを聴く」にチェックを入れないでください。チェックを入れると、常時ハウリングが発生します。
5. 「レベル」タブをクリックし、表示される画面で録音音量を調節する
6. 「OK」ボタンをクリック
7. 「OK」ボタンをクリック

音声出力に対応した機器を本機に接続した場合、音声の出力先を手動で変更することができます。
次の手順で行ってください。

1. サウンドデバイスを使用しているすべてのソフトを終了する
2. 「コントロール パネル」を表示する
3. 「ハードウェアとサウンド」をクリック
4. 「サウンド」をクリック

   「サウンド」が表示されます。

5. 「再生」タブをクリック
6. 任意のデバイスを選択して、「既定値に設定」ボタンをクリック
7. 「OK」ボタンをクリック

以上で音声の出力先の設定は完了です。

コンピュータウイルスやセキュリティ上の脅威を避けるためには、お客様自身が本機のセキュリティを意識し、常に最新のセキュリティ環境に更新する必要があります。
本機のLAN機能や無線LAN機能を使用して、安全にネットワークに接続するために、次の対策を行うことを強くおすすめします。

セキュリティ対策アプリケーションの利用

コンピュータウイルスから本機を守るために、セキュリティ対策アプリケーションをインストールすることをおすすめします。

本機を利用する環境で、使用するセキュリティ対策アプリケーションが定められている場合は、そのアプリケーションを使用してください。

ファイアウォールの利用

コンピュータウイルスによっては、ネットワークに接続しただけで感染してしまう例も確認されています。このようなコンピュータウイルスから本機を守るためにファイアウォール（パーソナルファイアウォール）を利用することをおすすめします。

本機を利用する環境で、ファイアウォールの利用についての規則などがある場合は、そちらの規則に従ってください。
また、本機にインストールされているOSでは、標準でファイアウォール機能が有効になっています。

Windows^® Update、またはMicrosoft^® Update

最新かつ重要な更新プログラムが提供されています。
Windowsを最新の状態に保つため、ネットワークに接続後、定期的にWindows^® Update、またはMicrosoft^® Updateを実施してください。

LANに接続して本機を使用するときは、次の点に注意してください。

• システム運用中は、LANケーブルを外さないでください。ネットワークが切断されます。ネットワーク接続中にLANケーブルが外れたときは、すぐに接続することで復旧し、使用できる場合もありますが、使用できない場合は、Windows を再起動してください。
• LAN回線を接続してネットワーク通信をする場合は、本機にACアダプタを接続して使用するようにしてください。バッテリのみで使用すると、使用時間が短くなります。
• ネットワークを使用するアプリケーションを使う場合、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。
  あらかじめお使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
• 1000BASE-T/100BASE-TX/10BASE-Tシステムの保守については、ご購入元または当社指定のサービス窓口にお問い合わせください。

ユニバーサル管理アドレスについて

ユニバーサル管理アドレスは、IEEE（米国電気電子技術者協会）で管理されているアドレスで、主に他のネットワークに接続するときなどに使用します。次のコマンドを入力することで、LANまたは無線LANのユニバーサル管理アドレスを確認することができます。
コマンド プロンプトで次のいずれかのコマンドを入力し、【Enter】を押してください。

本機には、1000BASE-T/100BASE-TX/10BASE-T（ギガビットイーサネット）対応のLAN機能が搭載されています。

LANの設置

初めてネットワークシステムを設置するためには、配線工事などが必要ですので、ご購入元または当社指定のサービス窓口にお問い合わせください。また、本機に接続するケーブル類やハブなどは、当社製品を使用してください。他社製品を使用し、システムに異常が発生した場合の責任は負いかねますので、ご了承ください。

接続方法

本機を有線ネットワークに接続するには、別売のLANケーブルが必要です。LANケーブルは、10BASE-Tで接続するにはカテゴリ3以上、100BASE-TXで接続するにはカテゴリ5以上、1000BASE-Tで接続するにはエンハンスドカテゴリ5以上のLANケーブルを使用してください。また、ネットワーク側のコネクタに空きがない場合、ハブやスイッチでコネクタを増やす必要があります。LANケーブルの接続は次の手順で行います。

1. 本機の電源を切る
2. LANケーブルをLANコネクタ（）に接続する
   参照

   LANコネクタの位置
   「各部の名称」の「各部の名称と説明」
3. ハブなどのネットワーク機器に、LANケーブルのもう一方のコネクタを接続する
4. 本機の電源を入れる

ここでは、LANに接続するために必要なネットワークのセットアップ方法を簡単に説明します。

ネットワーク接続のセットアップ

1. 「コントロール パネル」を表示する
2. 「ネットワークとインターネット」の「ネットワークの状態とタスクの表示」をクリック
3. 左のメニューから「アダプターの設定の変更」をクリック
4. 「イーサネット」を右クリックし、表示されたメニューから「プロパティ」をクリック
5. 「ネットワーク」タブで必要な構成要素の設定をする
   メモ 必要な構成要素がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
6. 「OK」ボタンをクリック
7. をクリック
8. をクリック

以上でネットワーク接続のセットアップは完了です。
続いて、コンピュータ名などの設定を行います。

接続するネットワークとコンピュータ名の設定

接続するネットワークに関する設定と、ネットワークで表示されるコンピュータ名を設定します。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「システム」をクリック
3. 「コンピューター名、ドメインおよびワークグループの設定」欄の「設定の変更」をクリック
4. 「コンピューター名」タブの「変更」ボタンをクリック
5. 「コンピューター名」、「ワークグループ」または「ドメイン」に必要な情報を入力する
   メモ 入力する情報がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
6. 「OK」ボタンをクリック

   「ワークグループ」を変更した場合は「xxx（xxxは設定したワークグループ名）ワークグループへようこそ。」と表示されます。「OK」ボタンをクリックしてください。
   確認のメッセージが表示されます。

7. 「OK」ボタンをクリック
8. 「閉じる」ボタンをクリック
9. 再起動を促すメッセージが表示された場合は、「今すぐ再起動する」ボタンをクリック

   本機が再起動します。

以上でLANの設定は完了です。

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

• 電源の切れている状態から電源を入れる
• スリープ状態や休止状態からの復帰

WoLを使うように本機を設定している場合、本機の電源が切れているときも、LANアダプタには通電されています。
管理者のパソコンから本機にパワーオンを指示する特殊なパケット（Magic Packet）を送信し、そのパケットを本機の専用コントローラが受信するとパワーオン動作を開始します。
これにより、管理者のパソコンが離れた場所にあっても、LANで接続された本機の電源を入れたり、スリープ状態や休止状態から復帰させることができます。

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

• OSインストール
• BIOSフラッシュ（BIOS ROMの書き換え）
• BIOS設定変更

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

コンピュータウイルスやセキュリティ上の脅威を避けるためには、お客様自身が本機のセキュリティを意識し、常に最新のセキュリティ環境に更新する必要があります。
本機のLAN機能や無線LAN機能を使用して、安全にネットワークに接続するために、次の対策を行うことを強くおすすめします。

セキュリティ対策アプリケーションの利用

コンピュータウイルスから本機を守るために、セキュリティ対策アプリケーションをインストールすることをおすすめします。

本機を利用する環境で、使用するセキュリティ対策アプリケーションが定められている場合は、そのアプリケーションを使用してください。

ファイアウォールの利用

コンピュータウイルスによっては、ネットワークに接続しただけで感染してしまう例も確認されています。このようなコンピュータウイルスから本機を守るためにファイアウォール（パーソナルファイアウォール）を利用することをおすすめします。

本機を利用する環境で、ファイアウォールの利用についての規則などがある場合は、そちらの規則に従ってください。
また、本機にインストールされているOSでは、標準でファイアウォール機能が有効になっています。

Windows^® Update、またはMicrosoft^® Update

最新かつ重要な更新プログラムが提供されています。
Windowsを最新の状態に保つため、ネットワークに接続後、定期的にWindows^® Update、またはMicrosoft^® Updateを実施してください。

無線LANでは、LANケーブルを使用する代わりに、電波を利用してコンピュータ等と無線LANアクセスポイント間で情報のやり取りを行うため、電波の届く範囲であれば自由にLAN接続が可能であるという利点があります。
その反面、電波はある範囲内であれば障害物（壁等）を越えてすべての場所に届くため、セキュリティに関する設定を行っていない場合、以下のような問題が発生する可能性があります。

• 通信内容を盗み見られる
  悪意ある第三者によって、電波を故意に傍受され、
  • IDやパスワードまたはクレジットカード番号等の個人情報
  • メールの内容
  等の通信内容を盗み見られる可能性があります。

• 不正に侵入される
  悪意ある第三者によって、無断で個人や会社内のネットワークへアクセスされ、

  • 個人情報や機密情報を取り出す（情報漏えい）
  • 特定の人物になりすまして通信し、不正な情報を流す（なりすまし）
  • 傍受した通信内容を書き換えて発信する（改ざん）
  • コンピュータウイルスなどを流しデータやシステムを破壊する（破壊）
  などの行為をされてしまう可能性があります。


無線LANや無線LANアクセスポイントは、これらの問題に対応するためのセキュリティの仕組みを持っていますので、無線LAN製品のセキュリティに関する設定を行って製品を使用することで、その問題が発生する可能性は少なくなります。

セキュリティの設定を行わないで使用した場合の問題を十分理解した上で、お客様自身の判断と責任においてセキュリティに関する設定を行い、製品を使用することをおすすめします。

なお、無線LANの仕様上、特殊な方法によりセキュリティ設定が破られることもあり得ますので、ご理解の上、ご使用ください。

セキュリティ対策を施さず、あるいは、無線LANの仕様上やむを得ない事情によりセキュリティの問題が発生してしまった場合、当社は、これによって生じた損害に対する責任を負いかねます。

本機で設定できるセキュリティ

盗聴（傍受）を防ぐ

盗聴（傍受）から通信内容の悪用を防ぐため、Wi-Fi Allianceが提唱するWPA2機能を利用します。

不正アクセスを防ぐ

• IEEE802.1X/EAP（Extensible Authentication Protocol）規格によるユーザー認証を行うことで、不正なユーザのアクセスを防ぎます。
• 接続するコンピュータなどのMACアドレス（ネットワークカードが持っている固有の番号）を無線LANアクセスポイントに登録することで、登録した機器以外は無線LANアクセスポイントに接続できなくなります（MACアドレスフィルタリング）。
• 無線LANアクセスポイントのネットワーク名（SSID）を常に通知しないようにSSIDの隠ぺい機能（ステルスモード）を設定することで第三者から容易に検出できないようにします。

データの悪用を防ぐ

万が一、データを盗聴されたり詐取されたりした場合に、データの内容が解読されないようにデータ自身を暗号化して保護する対策を合わせてお使いください。

• 本製品はWi-Fi 5に対応しています。（IEEE802.11a/b/g/nとは、下位互換性を維持しています。）
  WFA（Wi-Fi Alliance）が推奨する呼称と規格名との対応は以下の通りです。

  呼称	規格名
  Wi-Fi 5	IEEE802.11ac
  Wi-Fi 4	IEEE802.11n

• 本製品には、2.4GHz帯高度化小電力データ通信システムが内蔵されています。本製品は、2.4GHz全帯域（2.4GHz～2.4835GHz）を使用する無線設備であり、移動体識別装置の帯域（2.427GHz～2.47075GHz）が回避可能です。 変調方式としてDS-SS方式とOFDM方式を採用しており、与干渉距離は40mです。

• 本製品には、5GHz帯小電力データ通信システムが内蔵されています。本製品に内蔵されている無線設備は、5GHz帯域（5.15GHz～5.35GHz、5.47GHz～5.725GHz）を使用しており、以下のチャンネルに対応しています。

  • W52：Ch36（5180MHz）,Ch40（5200MHz）,Ch44（5220MHz）,Ch48（5240MHz）
  • W53：Ch52（5260MHz）,Ch56（5280MHz）,Ch60（5300MHz）,Ch64（5320MHz）
  • W56：Ch100（5500MHz）,Ch104（5520MHz）,Ch108（5540MHz）,Ch112（5560MHz）,Ch116（5580MHz）,Ch120（5600MHz）,Ch124（5620MHz）,Ch128（5640MHz）,Ch132（5660MHz）,Ch136（5680MHz）,Ch140（5700MHz）
• W52、W53無線LANの使用は、電波法令により屋内に限定されます（高出力システムと通信する場合を除く）。
• 本製品は、日本国における電波法施行規則第6条第4項第4号「小電力データ通信システムの無線局」を満足した無線設備であり、日本国における端末設備等規則第36条「電波を使用する自営電気通信端末設備」を満足した端末設備です。
  分解や改造などを行っての運用は違法であり、処罰の対象になりますので絶対に行わないでください。
  また、本製品は日本国以外ではご使用になれません。
• 本製品の電波出力は、一般社団法人電波産業会が策定した「電波防護標準規格（RCR STD-38）」に基づく基準値を下回っています。
• 本製品の使用周波数帯では、電子レンジなどの産業・科学・医療用機器のほか、工場の製造ラインなどで使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）が運用されています。
• 万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかに電波の発射を停止してください。
• 自動ドアや火災報知機など、自動制御機器の周辺では、本製品は使用しないでください。自動制御機器の電子回路に影響を与え、誤動作の原因になる場合があります。
• 一般の電話機やテレビ、ラジオ、その他の無線を使用する機器などをお使いになっている近くで本製品を使用すると、それらの機器に影響を与えることがあります（本製品の電源を入／切することで影響の原因になっているかどうか判別できます）。この場合、次のような方法で電波干渉を取り除くようにしてください。

  • 本製品と影響を受けている装置の距離を離してください。
  • 影響を受けている装置が使用しているコンセントと別の電気系統のコンセントから、本製品の電力を供給してください。
  • 電話機やテレビ、ラジオの干渉について経験のある技術者に相談してください。
• トラック無線（CB無線）やアマチュア無線などを違法に改造した無線機から影響を受ける場合には、影響を受ける場所・時間を特定し、ご使用場所の管轄の電波管理局へ申し入れてください。
  詳しくは、ご使用場所管轄の電波管理局へお問い合わせください。

• 他の無線機器から影響を受ける場合には、使用周波数帯域を変更するなど、混信回避のための処置を行ってください。
• 電子レンジなど、本製品と同じ周波数帯域を使用する産業・科学・医療用機器から影響を受ける場合には、使用周波数帯域を変更するなど、混信回避のための処置を行ってください。
• 本製品は、電波の特性上、設置場所によって通信距離や通信速度が異なります。

無線LAN機能のオン／オフを切り替えるには、次の方法があります。

• 機内モードを利用してすべてのワイヤレス デバイスを同時にオン/オフする
• 無線LAN機能のみをオン/オフする

機内モードを利用してすべてのワイヤレス デバイスを同時にオン/オフする

無線LAN機能を含むすべてのワイヤレス機能のオン／オフを切り替えることができます。

●ワイヤレス機能をオフにする場合

1. タスク バーの通知領域のをクリック
2. 「機内モード」をオンにする

●ワイヤレス機能をオンにする場合

1. タスク バーの通知領域のをクリック
2. 「機内モード」をオフにする

無線LAN機能のみをオン/オフする

無線LAN機能のみのオン／オフを切り替えることができます。

●無線LAN機能をオフにする場合

1. タスク バーの通知領域のをクリック
2. Wi-Fiをオフにする

●無線LAN機能をオンにする場合

1. タスク バーの通知領域のをクリック
2. Wi-Fiをオンにする

• 無線LANをワイヤレス ネットワークに接続する
• 設定済みのワイヤレス ネットワークに接続する
• ワイヤレス ネットワーク接続を切断する

無線LANをワイヤレス ネットワークに接続する

接続する機器によって、設定手順が異なります。お使いの環境にあわせて設定を行ってください。
ネットワーク管理者の指示に従って接続してください。

ネットワーク名（SSID）を通知する無線LANアクセスポイントに接続する場合

1. タスク バーの通知領域のをクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック

   • 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
   • 無線LAN機能がオフになっている場合は、ネットワーク名（SSID）と信号状態の一覧が表示されません。「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能をオンにしてください。
   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 接続する無線LANアクセスポイントのネットワーク名（SSID）をクリック
   チェック

   • 選択した無線LANアクセスポイントに間違いがないか、ネットワーク名（SSID）を確認してください。
   • ネットワーク名（SSID）が表示されない場合は、無線LANアクセスポイントがネットワーク名（SSID）を通知しない設定になっている場合があります。無線LANアクセスポイントの設定を確認し、「ネットワーク名（SSID）を通知しない無線LANアクセスポイントに接続する場合」の手順で設定を行ってください。
3. 「自動的に接続」にチェックが付いていることを確認して、「接続」ボタンをクリック
   メモ 自動的に接続する設定は、後から変更できます。
4. ネットワーク セキュリティ キーの入力を要求する画面が表示された場合は、接続先に設定されているものと同じネットワーク セキュリティ キーを入力して、「次へ」ボタンをクリック

   これ以降は画面の指示に従って操作してください。

   チェック「閉じる」ボタンが表示された場合は、「閉じる」ボタンをクリックしてください。

これで設定は完了です。

ネットワーク名（SSID）を通知しない無線LANアクセスポイントに接続する場合

1. 無線LAN機能がオンになっていることを確認する

   「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 「コントロール パネル」を表示する
3. 「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
4. 「ネットワーク設定の変更」欄の「新しい接続またはネットワークのセットアップ」をクリック
5. 「ワイヤレス ネットワークに手動で接続します」を選択し、「次へ」ボタンをクリック

   ワイヤレス ネットワークの情報を入力する画面が表示されます。

6. 接続先の無線LANアクセスポイントにあわせて設定を行う
   • 「ネットワーク名」
     接続先の無線LANアクセスポイントのネットワーク名（SSID）を入力します。
   • 「セキュリティの種類」、「暗号化の種類」
     接続先の無線LANアクセスポイントの設定にあわせて選択します。
   • 「セキュリティ キー」
     接続先の無線LANアクセスポイントに設定されているものと同じネットワーク セキュリティ キーを入力します。
   • 「この接続を自動的に開始します」
     チェックを付けると、接続先が通信可能範囲にある場合、自動で接続するように設定されます。
   • 「ネットワークがブロードキャストを行っていない場合でも接続する」
     チェックを付けます。
     警告：選択すると、このコンピューターのプライバシーが危険にさらされる可能性があります。
7. 「次へ」ボタンをクリック
8. 「正常に <ネットワーク名（SSID）> を追加しました」と表示されたら、次の手順を行う
   • 設定を変更しない場合
     手順9に進んでください。
   • 設定を変更する場合
     「接続の設定を変更します」をクリックし、表示される画面で設定を行ってください。
     設定が完了したら「OK」ボタンをクリックし、手順9へ進んでください。
   チェック 接続先の無線LANアクセスポイントにWEPキーが設定されており、暗号化キー番号（キーインデックス）が「1」以外に設定されている場合は、ここで設定を変更する必要があります。「接続の設定を変更します」をクリックし、「セキュリティ」タブの「キー インデックス」で設定を行ってください。
9. 「閉じる」ボタンをクリック

これで設定は完了です。
手順6で「この接続を自動的に開始します」にチェックを付けなかった場合は、「設定済みのワイヤレス ネットワークに接続する」をご覧になり、手動で接続を行ってください。

設定済みのワイヤレス ネットワークに接続する

設定済みのワイヤレス ネットワークに接続するには、次の手順で行います。

1. タスク バーの通知領域のをクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック

   • 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
   • 無線LAN機能がオフになっている場合は、ネットワーク名（SSID）と信号状態の一覧が表示されません。「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能をオンにしてください。
   参照 無線LAN機能のオン／オフについて
   「無線LAN機能のオン／オフ」
2. 接続先をクリックし、「接続」ボタンをクリック

以上で接続は完了です。

ワイヤレス ネットワーク接続を切断する

接続中のワイヤレス ネットワーク接続を切断するには、次の手順で行います。

1. タスク バーの通知領域のをクリック

   ネットワーク名（SSID）と信号状態の一覧が表示されます。

   チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
2. 切断する接続先をクリックし、「切断」ボタンをクリック
   メモ 現在接続中の接続先には「接続済み」と表示されています。
   チェック 接続の状態の表示は、接続しているネットワークや接続状況により変化します。
   切断したままにしておくには、「自動的に接続」のチェックを外しておく必要があります。

以上で切断は完了です。

• 本機のUSBコネクタには、USB 1.1対応機器、USB 2.0対応機器、USB 3.0対応機器、USB 3.1対応機器が取り付け可能です。
  ただし、対応する規格の異なるUSBコネクタにUSB機器を取り付けたときの、動作規格（転送速度）については次の表をご覧ください。


  		本体側コネクタ
  		USBコネクタ（USB 2.0対応）（）	USBコネクタ（USB 3.0対応）（）	USBコネクタ（Type-C、USB 3.0対応）（）	USBコネクタ（Type-C、USB 3.1対応）（）
  取り付ける機器	USB 1.1対応機器	USB 1.1（12Mbps※1）
  	USB 2.0対応機器	USB 2.0※2（480Mbps※1）
  	USB 3.0対応機器	－	USB 3.0※3（5Gbps※1）
  	USB 3.1対応機器	－			USB 3.1※4 （10Gbps※1）

  ※1　記載の速度は理論値（最大）です。
  ※2　USBハブ、USBケーブルもUSB 2.0に対応したものを使用する必要があります。
  ※3　USBハブ、USBケーブルもUSB 3.0に対応したものを使用する必要があります。
  ※4　USBハブ、USBケーブルもUSB 3.1に対応したものを使用する必要があります。
• USB機器の取り付け／取り外しを行うときは、5秒以上の間隔をおいて行ってください。
• USB Type-Cコネクタは、上下左右対称で、どちらの向きでも差し込むことができます。
• USBコネクタにプラグをすばやく抜き差ししたり斜めに差したり半差しにしたりすると、正常に認識されないことがあります。その場合はプラグをUSBコネクタから抜いて、正しく差し直してください。
• 初めてUSB機器を取り付けたときに、画面に何も表示されない場合は、USBコネクタにプラグを正しく差し込めていない可能性があります。いったんプラグを抜き、再度差し込んでみてください。
• スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を取り外してください。USB機器を取り付けた状態ではスリープ状態に移行または復帰できない場合があります。
• 省電力状態（スリープ状態や休止状態）の時や、省電力状態への移行中、省電力状態からの復帰中は、USB機器の取り付け／取り外しをしないでください。
• 省電力状態への移行中は、取り付けているUSB機器を操作しないでください。
• 外付けUSBハブ経由でUSB機器を使用する場合は、USBハブを本機に取り付けてから、USBハブにUSB機器を取り付けるようにしてください。USB機器を取り付けた状態でUSBハブを本機に取り付けると、USB機器が正常に認識されないことがあります。
• USB機器の有無にかかわらず「デバイス マネージャー」にある「ユニバーサル シリアル バス コントローラー」は削除、無効にしないでください。
• 印刷中にプリンタが停止し、「印刷キュー」に印刷中のドキュメントが残っている場合は、すべてのドキュメントを一度キャンセルし、プリンタに取り付けているUSBケーブルを抜き差ししてから再度印刷してください。
  なお、印刷中ドキュメントのキャンセルには時間がかかる場合があります。

USB機器を制限する

本機では、BIOSセットアップユーティリティのI/O制限で、USBコネクタの有効／無効を設定して、USB機器の使用を制限することができます。

取り付けの前に

機器によっては、使用するためにドライバやアプリケーションのインストール、設定の変更などが必要になる場合があります。
USB機器に添付のマニュアルなどをご覧になり、必要な準備を行ってください。

USB機器の取り付け

1. 対応するUSBコネクタにプラグを差し込む

   プラグの向きに注意して、止まるまで軽く押し込んでください。

   チェック USB Type-Cコネクタは、上下左右対称で、どちらの向きでも差し込むことができます。
   参照 USBコネクタについて
   「各部の名称」の「各部の名称と説明」

取り付けたUSB機器が正しく本機に認識されたかどうかを確認してください。確認する方法は、機器の種類によって異なります。機器によっては、取り付けた後で別の設定作業が必要になる場合があります。詳しくは、各USB機器に添付のマニュアルなどをご覧ください。

USB機器の取り外し

1. タスク バーの通知領域のをクリックし、をクリック

   このアイコンが表示されていない場合は手順3に進んでください。

2. 表示された「×××××の取り出し」から、取り外したいUSB機器をクリック

   安全に取り外しができるという内容のメッセージが表示されます。
   表示された「×××××の取り出し」に取り外したいUSB機器がない場合は手順3に進んでください。

3. USB機器を取り外す

以上でUSB機器の取り外しは完了です。

取り付けられるメモリ

メモリの取り付け

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリパックを本体から取り外す
   参照 バッテリパックの取り外しについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」
5. 図のネジをプラスドライバーで取り外し、メモリスロットのカバーを取り外す
6. メモリの切り欠き部分を本体のコネクタの突起部に合わせ、本体のコネクタに対して約30度の挿入角度で、メモリの端子が当たるまで挿入する
   チェック

   • メモリ上の部品やハンダ付け面には、手を触れないよう注意してください。メモリを手に持つ際は、メモリの両端面を持つようにしてください。
   • メモリの表と裏が逆の場合は、メモリの切り欠きとコネクタの突起部が合わず、挿入することができませんので、よく確認してください。
   • 挿入するときに、固いことがありますが、奥までしっかり押し込んでください。しっかり押し込まずに次の手順を行うと、コネクタを破損するおそれがあります。
   • メモリの基板は薄いため、破損しないよう十分に注意してください。

   切り欠き 突起部

   本体のコネクタ メモリ 約30度 ※横から見たところ

7. カチッと音がする位置までメモリを本体のコネクタに強く倒し込む

   メモリを倒し込むとき、この部分が左右に開き、メモリが固定されると元の位置に戻ります。

   実物と図は多少異なる場合があります。

   チェック

   両方がロックされ、メモリがコネクタにしっかり固定されたことを確認してください。

8. メモリスロットのカバーを元に戻し、外したネジを本体底面に取り付ける
9. バッテリパックとACアダプタを取り付ける
   参照 バッテリパックの取り付けについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

以上でメモリの取り付けは完了です。

メモリの取り外し

1. 本機を使用中の場合は、本機の電源を切る
2. 電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
3. 液晶ディスプレイを閉じて、本体を裏返す
4. バッテリパックを本体から取り外す
   参照 バッテリパックの取り外しについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」
5. 図のネジをプラスドライバーで取り外し、メモリスロットのカバーを取り外す
6. コネクタの両端部分を左右に押し広げる

   メモリが図のように起き上がります。




   実物と図は多少異なる場合があります。

   チェック

   • メモリの基板は薄いため、破損しないよう十分に注意してください。
   • メモリ上の部品やハンダ付け面には、手を触れないよう注意してください。引き抜くときは、両端面をつかんで引き抜いてください。
7. そのままメモリを斜めに引き抜く
8. メモリスロットのカバーを元に戻し、外したネジを本体底面に取り付ける
9. バッテリパックとACアダプタを取り付ける
   参照 バッテリパックの取り付けについて
   「バッテリ」の「バッテリパックの取り付け／取り外し」

以上でメモリの取り外しは完了です。

メモリの取り付け／取り外しが正しく行われ、メモリが本機に認識されているかどうかを確認します。

1. 「コントロール パネル」を表示する
2. 「システムとセキュリティ」をクリックし、「システム」をクリック

   「システム」欄の「実装メモリ（RAM）」に表示されている「***GB」が総メモリ容量です。

メモリ容量が正しくない場合は、メモリが正しく取り付けられているか、再度確認してください。

Bluetooth機能について

Bluetooth（ワイヤレステクノロジー）機能は、Bluetoothワイヤレステクノロジーが搭載された機器とデータ通信を行うBluetooth Special Interest Group（SIG）が策定した世界標準の通信規格です。

接続できる機器

Bluetooth Smart Device機器 および Bluetooth Smart Ready機器と接続可能です。 接続先のBluetooth機器も同じ仕様(バージョン)に対応している必要があります。バージョン2.1対応以降の機器については、下位互換の範囲で接続可能な場合がありますが、すべてのBluetooth機器に対して動作を保証するものではありません。必ずご購入前に接続の可否と対応機能をご確認ください。
対応しているBluetoothプロファイルについては、下記のURLよりご覧ください。
https://jpn.nec.com/bpc/performance/lan.html

通信距離と速度

通信できる距離

通信する相手の機器により通信距離（1～10ｍ）は変化します。また、データ通信タイミングを必要とする音楽データ・音声データなどは、電波が安定するより近い距離でご使用ください。

通信速度

実際の通信速度は、通信に使用されるプロトコルにより変わります。
Enhanced Data Rate（EDR）規格に対応した機器同士の最大通信速度は3Mbps（規格値）です。
Basic Rate（BR）は、最大通信速度（非同期）は1Mbps（規格値）です。

Bluetooth機能では、セキュリティを確保するため、機器ごとに割り振られた固有のIDで機器の識別をしています。さらにパスコード（PINコード）を設定して接続認証を行ったり、通信データを暗号化することで通信を傍受された場合にもデータの内容を守ることができます。また、通信中に使用する周波数帯域を接続単位ごとにランダムに変更しながら通信することで通信傍受されにくくなっています。

• 接続相手と通信中（ファイル転送中やプリンタで印刷中、オーディオ機器で音楽再生中など）に、本機を休止状態やスリープ状態にしないでください。
• 本製品に標準内蔵以外のBluetooth^® ワイヤレステクノロジー機器をセットアップして使用しないでください。
• Bluetooth対応オーディオ機器をご使用になる場合は、SCMS-T方式の著作権保護機能をサポートした機器をおすすめします。本機を用いて著作権保護されたデータのコピーを作成することは違法となる場合があります。
• 本製品には、2.4GHz帯高度化小電力データ通信システムが内蔵されています。本製品は、2.4GHz全帯域（2.4GHz～2.4835GHz）を使用する無線設備であり、移動体識別装置の帯域（2.427GHz～2.47075GHz）と重複しており、この重複する周波数帯での干渉を回避することができません。変調方式としてFH-SS方式を採用しており、与干渉距離は80mです。




• 本製品は、日本国における電波法施行規則第6条第4項第4号「小電力データ通信システムの無線局」を満足した無線設備であり、日本国における端末設備等規則第36条「電波を使用する自営電気通信端末設備」を満足した端末設備です。分解や改造などを行っての運用は違法であり、処罰の対象になりますので絶対に行わないでください。また、本製品は日本国以外ではご使用になれません。
• 本製品の電波出力は、一般社団法人 電波産業会が策定した「電波防護標準規格（RCR STD-38）」に基づく基準値を下回っています。
• 本製品の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか、工場の製造ライン等で使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）が運用されています。
• 本製品を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局が運用されていないことを確認してください。
• 万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかに電波の発射を停止してください。
• 自動ドアや火災報知機等、自動制御機器の周辺では、本製品は使用しないでください。自動制御機器の電子回路に影響を与え、誤動作の原因になる場合があります。
• 一般の電話機やテレビ、ラジオ、その他の無線を使用する機器などをお使いになっている近くで本製品を使用すると、それらの機器に影響を与えることがあります（本製品の電源を入／切することで影響の原因になっているかどうか判別できます）。この場合、次のような方法で電波干渉を取り除くようにしてください。

  • 本製品と影響を受けている装置の距離を離してください。
  • 影響を受けている装置が使用しているコンセントと別の電気系統のコンセントから、本製品の電力を供給してください。
  • 電話機やテレビ、ラジオの干渉について経験のある技術者に相談してください。
• トラック無線（CB無線）やアマチュア無線などを違法に改造した無線機から影響を受ける場合には、影響を受ける場所・時間を特定し、ご使用場所の管轄の電波管理局へ申し入れてください。
  詳しくは、ご使用場所の管轄の電波管理局へお問い合わせください。
• 本製品は、電波の特性上、設置場所によって通信距離や通信速度が異なります。
• 本製品は、Bluetooth^® パスコード（PINコード）や暗号化機能等を使用することにより、無線ネットワークでの不正アクセスを防止することが可能ですが、日頃からの接続デバイスの管理をされることをおすすめします。
• 病院内や航空機内など電子機器、無線機器の使用が禁止されている区域では使用しないでください。機器の電子回路に影響を与え、誤作動や事故の原因になるおそれがあります。
• 植込み型心臓ペースメーカーを装備されている方は、本商品をペースメーカー装置部から30cm以上離して使用してください。
• その他、本製品から移動体識別用特定小電力無線局に対して電波干渉の事例が発生した場合など何かお困りのことが起きたときは、NECまたはご購入元にお問い合わせください。

Bluetooth機能の状態については、タスク バーの通知領域のをクリックして表示されるアイコンで確認できます。

アイコン	Bluetooth機能の状態
	スタンバイ／動作中
アイコン無し	オフ

Bluetooth機器の接続

Bluetooth機器を接続するときは、機器に添付のマニュアルもあわせてご覧ください。

1. 接続するBluetooth機器を接続可能な状態にする
2. タスク バーの通知領域のをクリックして表示されるをクリックし、表示されたメニューから「Bluetooth デバイスの追加」をクリック

   「Bluetooth とその他のデバイス」画面が表示されます。

   メモ がない場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。
3. 「＋ Bluetooth またはその他のデバイスを追加する」をクリック
4. 「Bluetooth」をクリック
5. 接続するBluetooth機器をクリック

   これ以降は画面の指示に従って操作してください。

   チェック デバイスの追加で認証エラーが発生し自動で接続できない場合には、以下の操作をお試しください。


   • 接続を一度キャンセルし、再度、接続するBluetooth機器をクリックする。
   • PINの入力を求められた場合は、デバイスのマニュアルに記載のパスコード（PINコード）を入力するか、パスコード（PINコード）を使用せずに接続を繰り返す。
   メモ 登録済みのデバイスを確認する場合は、タスク バーの通知領域のをクリックして表示されるをクリックし、「Bluetooth デバイスの表示」をクリックして一覧を開いて確認してください。

Bluetooth機能の設定を変更する

必要に応じてBluetooth機能の設定を変更することができます。設定の変更は次の手順で行ってください。

1. タスク バーの通知領域のをクリックして表示されるをクリックし、表示されたメニューから「設定を開く」をクリック

   「Bluetooth とその他のデバイス」画面が表示されます。

   メモ がない場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。
2. 「関連する設定」欄の「その他の Bluetooth オプション」をクリック

Bluetooth接続でのファイルの送受信

Bluetooth機器間で一時的に小さなファイルを簡単にやりとりすることができます。

ファイルの送信

ファイルの送信は次の手順で行います。

1. 送信するファイルを右クリックし、表示されたメニューから「送る」→「Bluetooth デバイス」をクリック
   チェック 複数のファイルをまとめて送信したい場合でも、フォルダの送信はできません。ファイルを送信してください。
2. リストに表示される送信先のデバイスを選択し、「次へ」ボタンをクリック
3. 受信側（送信先）でファイルの受け取りを承諾する

   受信側で受信を許可すると、「Bluetooth ファイル転送」上でファイルの送信が開始されます。
   「ファイルが正しく転送されました」と表示されれば送信終了です。

4. 「完了」ボタンをクリック

ファイルの受信

1. タスク バーの通知領域のをクリックして表示されるをクリックし、表示されたメニューから「ファイルの受信」をクリック

   「Bluetooth ファイル転送」画面が表示されます。

2. 送信側で送信する

   「デバイスの追加」が表示された場合は、クリックし手順にしたがってください。

3. 「受信したファイルの保存」でファイルの保存先を選択し、「完了」をクリックする

Bluetooth機器の接続の切断

接続先のデバイスのマニュアルを参照し、切断してください。

Bluetooth機器の登録削除

使用しないBluetooth機器の登録を削除する場合は、次の手順で行います。

1. タスク バーの通知領域のをクリックして表示されるをクリックし、表示されたメニューから「Bluetooth デバイスの表示」をクリック
   メモ がない場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。
2. 登録を削除したいBluetooth機器をクリックし、「デバイスの削除」ボタンをクリック
3. 「このデバイスを削除しますか？」と表示されたら「はい」ボタンをクリック

本機には、機密データの漏えいや改ざんを防止したり、コンピュータウイルスの侵入を防ぐために、次のようなセキュリティ機能があります。

• スーパバイザパスワード／ユーザパスワード
• ハードディスクパスワード機能
• I/O制限
• 顔認証機能
• 指紋認証機能
• 盗難防止用ロック
• DEP（Data Execution Prevention）機能
• 暗号化ファイルシステム（EFS）
• セキュリティチップ機能

スーパバイザパスワード／ユーザパスワードは、BIOSセットアップユーティリティの起動や設定、本機の使用を制限するためのパスワードです。

本機の不正使用の防止（BIOS認証）

スーパバイザパスワード／ユーザパスワードを設定し、BIOSセットアップユーティリティの「Security」メニューで「Password Check」を「Always」に変更してください。

本機の起動時にパスワード入力画面が表示され、本機を使用するにはスーパバイザパスワードまたはユーザパスワードの入力が必要になります。

本機の内蔵ストレージにハードディスクパスワードを設定することで、本機の内蔵ストレージを本機以外のパソコンに取り付けて使用するときにパスワードの入力が必要になり、不正使用や重要なデータの漏えいを防止できます。

ハードディスクパスワードには、ハードディスクマスタパスワードとハードディスクユーザパスワードの2つがあります。

ハードディスクマスタパスワード

管理者が内蔵ストレージの認証やハードディスクパスワードの設定変更を行うためのパスワードです。

ハードディスクユーザパスワード

使用者が内蔵ストレージの認証やハードディスクパスワードの設定変更を行うためのパスワードです。

本機では、BIOSセットアップユーティリティで、各種デバイスのI/O（データの入出力）を制限することができます。
この機能を利用することで、部外者のデータアクセスや、システムに影響を及ぼすアプリケーションのインストールを制限することができます。

顔認証とはパスワード入力の代わりに、Webカメラ（IR対応）を使用して顔による認証を行うシステムです。

使用上の注意

• 顔認証機能は、安全性を100％保証するものではありません。
• 顔認証機能は屋内での使用をお勧めします。直接日差しが当たる場所や窓際付近での使用は避けてください。
  太陽光の影響により、顔の登録やWindowsのサインインができない場合があります。
• 本機に搭載のカメラは、人の顔を認識した際、顔に最適化した露出補正を自動的に行います。 周囲の明るさと人の顔の明るさの差がある場合には周囲の露出が適正にならない映像になる場合があります。
• 顔の登録やWindowsのサインイン時は、パソコンから離れすぎないようにしてください。
• 登録したデータと異なる状態（眼鏡などを装着している、または外している）では、顔認証ができない場合があります。その場合は登録時と同様の状態でお試しください。また、複数の状態を登録することで、認証精度を高めることが可能です。

顔の登録方法

1. 「設定」を表示する
2. 「アカウント」をクリック
3. 「サインイン オプション」をクリック
4. 「顔認識」の「セットアップ」をクリック
5. 「開始する」をクリック
6. 暗証番号（PIN）を入力する
7. 顔を登録する

   画面の指示に従って登録を行ってください。
   顔の登録が完了すると「すべて完了しました。」画面が表示されます。

   メモ認証精度を高めたい場合は、「精度を高める」から複数の状態を登録してください。
8. 「閉じる」をクリック

以上で顔の登録は完了です。

内蔵指紋センサモデルでは、電源スイッチに内蔵指紋センサが搭載されています。
指紋を登録し、Windowsや対応するアプリ、サービスへのサインインを、パスワードを入力する代わりに指紋認証で行うことができます。
個人特有の生体情報を使用するので、強いセキュリティと利便性の両方を確保できます。

指紋の登録方法

指紋の読み取り方

指紋センサの高い照合精度を維持するために、下記を参照ください。

間違った指紋の読み取り方

• 指先しか触れていない（指を立て過ぎている）。
• 途中でセンサから指が浮く。
• 指が斜めに傾いている。

別売のセキュリティケーブルを利用することで、本機を机などに繋ぐことができ、本機の盗難防止に効果的です。
対応しているセキュリティケーブルについては、「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」を開き、「オプション」をご覧ください。

不正なプログラムやデータの実行をハードウェア的に防止する機能です。コンピュータウイルスが不正にプログラムコードを書き込んだり、実行しないようにすることができます。

EFS（Encrypting File System）は、Windows 10の標準ファイルシステムであるNTFSが持つファイルやフォルダの暗号化機能です。暗号化を行ったユーザー以外、データ復号化が行えないため、高いセキュリティ効果をもたらすことが可能です。

本機はTPM（Trusted Platform Module）と呼ばれるセキュリティチップを実装しており、セキュリティチップ内で暗号化や復号化、鍵の生成を行うことで、強固なセキュリティを実現します。
また、セキュリティチップ上に暗号化キーを持つため、内蔵ストレージを取り外して持ち出されても、セキュリティチップ上の暗号化キーを用いて暗号化したデータは読み取られることはありません。

本機には、システム管理者のパソコンからネットワークに接続された他のパソコンの電源やシステムを遠隔操作して管理するために、次のようなマネジメント機能があります。

• リモートパワーオン（WoL（Wake on LAN））機能
• ネットワークブート機能（PXE機能）

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

• 電源の切れている状態から電源を入れる
• スリープ状態や休止状態からの復帰

WoLを使うように本機を設定している場合、本機の電源が切れているときも、LANアダプタには通電されています。
管理者のパソコンから本機にパワーオンを指示する特殊なパケット（Magic Packet）を送信し、そのパケットを本機の専用コントローラが受信するとパワーオン動作を開始します。
これにより、管理者のパソコンが離れた場所にあっても、LANで接続された本機の電源を入れたり、スリープ状態や休止状態から復帰させることができます。

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

• OSインストール
• BIOSフラッシュ（BIOS ROMの書き換え）
• BIOS設定変更

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

次の手順で、セキュリティチップを初期化してください。
WindowsのBitLocker ドライブ暗号化を利用している場合は、BitLocker ドライブ暗号化を無効にしてからセキュリティチップの初期化を行ってください。

1. をクリック
2. をクリックし、「シャットダウン」をクリック
3. 本機の電源スイッチを押す
4. 「コントロール パネル」を表示し、「システムとセキュリティ」→「BitLocker ドライブ暗号化」→左のメニューから「TPM の管理」をクリック

   「コンピューターのトラステッド プラットフォーム モジュール（TPM）の管理（ローカル コンピューター）」画面が表示されます。

5. 「操作」から、「TPM をクリア」をクリック
6. 「再起動」ボタンをクリック

   サインアウトする旨のメッセージが表示され、自動的に再起動します。

   チェック 「閉じる」をクリックする必要はありません。

これでセキュリティチップが初期化されました。

パスワードで保護されたセキュリティを破るために用いられる「辞書攻撃」という手法から、本機を防御するための機能です。

WindowsのBitLocker ドライブ暗号化など、セキュリティチップに関連する機能で、誤ったパスワード入力を繰り返すと一時的にパスワードの入力ができなくなります。
再度、パスワードの入力を行うには、一定時間の経過が必要です。

なお、再度、パスワードの入力が可能になるまでの時間は、誤入力の回数によって決定され、誤入力の回数が多ければ多いほど、入力可能になるまでの時間も長くなります。

本機を修理に出し、「マザーボード交換」や「セキュリティチップ交換」、「内蔵ストレージ交換」、「再セットアップ」等が行われた場合には、セキュリティチップの初期化を行ってください。

本機にインストール、または添付されているアプリケーションはモデルによって異なります。

標準でインストール、または添付されているアプリケーション

モデルによってインストール、または添付されているアプリケーション

本機にインストール、または添付されているアプリケーションをインストールする場合の手順を説明します。

アプリケーションによってインストール方法は異なります。

本機にインストールされているアプリケーションまたは購入後にインストールされた本機添付のアプリケーションのアンインストールの手順を説明します。アプリケーションには「デスクトップアプリ」と「ストアアプリ」があり、アンインストール方法が異なります。
ご自分でインストールされた別売のアプリケーションのアンインストールについては、そのアプリケーションに添付されたマニュアルをご覧ください。

• 概要
• 使用上の注意
• バッテリの設定
• ECOモード機能
• ピークシフト機能
• インストール
• アンインストール

概要

バッテリの性能診断やバッテリー・ゲージのリセット、ECOモード機能、ピークシフト機能に関する設定ができます。

●機能の詳細や操作方法

各画面表示や、画面内のをクリックすることで表示されるヘルプ

起動方法

1. をクリック
2. 「PC設定ツール」をクリック
3. 設定や確認をしたい機能を選択する

使用上の注意

• 「PC設定ツール」は、「PC設定ツールUWPアプリ」と「PC設定ツールLibrary」で構成されています。必ずセットでご使用ください。
• 本機を起動した直後に「PC設定ツール」を起動すると、一部の機能が正しく動作しません。「PC設定ツール」は、本機を起動後3分ほどたってから起動してください。 また、ECOボタンまたは設定したホットキーでの電源プランの切り替えも、本機を起動後3分ほどたってから行ってください。
• Windowsのサインイン画面が表示されている場合、ECOボタンまたは設定したホットキーを押しても電源プランは変更されません。
• 「PC設定ツール」を起動中にWindowsのテーマを変更すると画面の表示が正しくならないことがあります。その場合は、「PC設定ツール」を一度終了してから、再起動してください。
• 複数の処理が行われている場合、まれに一部の画像が表示されないことがありますが、通常動作には問題ありません。再度「PC設定ツール」を起動することで表示されるようになります。

バッテリの設定

バッテリの状態の確認や、バッテリー・ゲージのリセットを行うことができます。

電源状況

現在のバッテリの残量やバッテリの状態などを確認できます。

ピークシフト機能

電力需要がピークに達する時間帯の電力消費を電力消費量が少ない時間帯に移行することを、ピークシフトといいます。
ピークシフト機能を有効にすると、あらかじめ設定した時間帯に自動的に本機の電源供給をACアダプタからバッテリに切り替えることができます。この機能によって、電源需要がピークになる時間帯の電力消費量を抑えることができます。

チェック

• ピークシフト機能を使用するには、本機にACアダプタおよびバッテリパックが接続されている必要があります。
• バッテリー・ゲージのリセット実行中は、ピークシフト機能を設定したり、有効にしたりすることはできません。

ピークシフト機能の使用上の注意

画面内のをクリックすると、ヘルプが表示されます。ヘルプ内の「注意事項」をご覧ください。

ピークシフト機能の設定

ピークシフト機能の設定は、次の手順で行います。

メモ

• 「現在の設定」欄で、設定状況を確認することができます。
• ピークシフト実施中に設定を変更すると、確認のメッセージが表示される場合があります。その場合は「OK」をクリックしてください。

1. 「ピークシフトを有効にする」をオンにする
2. 「開始日」「終了日」を設定する

   それぞれの設定を保存する場合は、をクリックしてください。

3. 「設定を変更する」をクリックして、時刻等の詳細を設定する

   設定しない場合は、手順5に進んでください。
   設定可能な項目は次の通りです。

   項目		説明
   バッテリ駆動に切り換える時間を設定する		開始時刻、終了時刻を指定してピークシフト機能を使用します。終了時刻は、「バッテリへの充電を控える時間を設定する」で設定している時間帯の範囲内で設定してください。
   AC駆動に切り換えるバッテリ残量を設定する		ピークシフト実施中に、バッテリ駆動からAC電源（ACアダプタ）による駆動に切り換えるバッテリの残容量を10%～100%の間で設定します。
   バッテリ駆動する開始時間をランダムに分散させる。		チェックを付けると、バッテリ駆動を開始/終了する時間を分散させます。 チェック 終了時間の分散により設定画面で設定した終了時間を越えることがあります。
   バッテリへの充電を控える時間を設定する		設定した時間帯はバッテリ充電を行いません。 開始時刻はバッテリ駆動開始時刻と同じ時刻です。
   スリープ、電源オフ中に、AC電源からバッテリへ充電を行なわない。		チェックを付けると、本機がスリープ状態や休⽌状態、電源オフになった時点からバッテリの充電を行いません。
   設定変更には管理者権限が必要		チェックを付けると、管理者（Administrator）権限を持つユーザーのみが、ピークシフト機能の設定を変更できるようになります。

4. 「OK」をクリック

   設定が保存され、元の画面に戻ります。

5. 「PC設定ツール」を閉じる

以上で設定は完了です。

ピークシフト機能の動作状況の確認

ピークシフト機能の動作状況は、タスク バーの通知領域に表示されるアイコンで確認できます。このアイコンはピークシフトを実施する時間になると表示され、以下に説明する状態を表します。

通知領域のアイコン	説明
	ピークシフトが実施され、本機がバッテリ駆動で動作しています。
	本機がACアダプタからの電源供給で動作しています。バッテリ残量の低下やバッテリ未装着などの場合に表示されます。

チェック ピークシフトの開始または終了後、通知領域の電源アイコン表示の状態はすぐに変更されず約3分かかる場合があります。ピークシフトは指定時間に開始または終了していますので、そのまま使用いただいて問題ありません。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」 を参照してください。

• 概要
• 使用上の注意
• インストール
• アンインストール

概要

CyberLink Power2Goの主な機能

CyberLink Power2Go は、すべてのドライブおよびディスク (CD、DVDなど) に対応するPC向けのオール メディア ライティング ソフトです。
CyberLink Power2Go を使うと、データ ディスクやミュージック ディスクなどの作成、書き込みができます。ディスク ユーティリティーを使ってディスクを消去、コピーすることもできます。

対応するファイル タイプ

データ ディスク (あらゆるファイル タイプが書き込み可能なもの) を除き、音楽、動画、画像ディスクの作成時にインポート可能なファイル形式は次の通りです。

• 音声形式:MP3、M4A、WAV、WMA
• 動画形式:ASF、AVI、DAT、DVR-MS、M2T、M2TS、MOV、MOD、MP4、MPE、MPEG、MPG、MTS、TS、TOD、VOB、VRO、WMV、WTV

対応するディスク タイプ

CyberLink Power2Go は次のディスク タイプの書き込みに対応しています。

• CD:CD-R/RW
• DVD:DVD-R/RW、DVD-R/RW DL、DVD+R/RW、DVD+R/RW DL、DVD-RAM

●機能の詳細や操作方法

CyberLink Power2Goのヘルプ

起動方法

1. をクリック
2. 起動するアプリケーションをクリック

   アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

使用上の注意

• データ ディスクを書き込む際に、コンテンツが追記可能なマルチセッション ディスクを作成することができます (ディスクに空き容量がある場合)。CD、DVDへの書き込みで、マルチセッション ディスクを作成することができます (追記禁止を選択していない場合)。
• マルチセッション ディスクでは、ディスク容量が上限に達するか、追記禁止を選択するまで、コンテンツを何度も追記することができます。
• 媒体に傷が付いていたり、誤ってデータを削除してしまうと、データの復旧ができません。重要なデータは必ずバックアップを取るようにしてください。
• 書き込みまたはフォーマットを行っている際に表示される進捗状況バー、および推定残り時間は、実際の処理と合わない場合がありますが動作に影響はありません。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」 を参照してください。

• 概要
• 使用上の注意
• インストール
• アンインストール

概要

DVDを再生することができます。
機能の詳細、操作方法については、以下をご覧ください。

●機能の詳細や操作方法

CyberLink PowerDVDのヘルプ

起動方法

1. をクリック
2. 起動するアプリケーションをクリック

   アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

使用上の注意

• CyberLink PowerDVDの起動中は、次のことに注意してください。

  • 他のソフトを起動しないでください。コマ落ちが発生する場合があります。
  • ソフトによっては（同じように映像を表示するタイプのソフトなど）、他のソフトが起動できないことがあります。
  • 再生中は省電力状態（スリープや休止状態）へ移行しないようになっています。電源スイッチやスタートメニューなどを使って強制的にスリープや休止状態にしないでください。
• CyberLink PowerDVDを起動中に解像度/表示色/表示するディスプレイ/マルチディスプレイ環境時のモニタ位置の変更などを行わないでください。
• 著作権保護されたコンテンツを再生する場合、HDMIコネクタなどのデジタル接続コネクタにHDCP対応ディスプレイを接続して使用することをおすすめします。アナログRGBコネクタにディスプレイを接続した環境の場合、環境によっては著作権保護されたコンテンツを再生できない場合があります。
• マルチディスプレイ機能を使っているときにディスクを再生すると、プライマリに設定されているデバイスのみに表示される場合があります。
• HDCP（High-bandwidth Digital Content Protection）規格に対応していない外部ディスプレイでは、著作権保護された映像をデジタル出力できません。
• 画面回転機能使用時、画面の向きが90度と270度での再生はサポートしていません。
• スナップ機能をご利用の場合、デスクトップ画面のサイズによっては、CyberLink PowerDVDの一部の機能が使用できない場合があります。CyberLink PowerDVDをご使用になる場合は、デスクトップを全画面表示にしてください。
• 電源プランを「ECO」にすると、CyberLink PowerDVDは正常に動作しない可能性があります。その場合は電源プランを「標準」に変更してください。
• お使いの外部ディスプレイによっては、CyberLink PowerDVDのフルスクリーン表示時に再生画面が画面サイズに収まりきらなかったり、画面サイズより小さく表示される場合があります。このような場合は、次の手順でディスプレイの設定を変更してください。
  1. 「設定」を表示する
  2. 「システム」をクリック
  3. 「ディスプレイ」をクリック
  4. 「テキスト、アプリ、その他の項目のサイズを変更する」欄で推奨値を選択する
  5. 「一部のアプリは、サインアウトするまで、拡大縮小の設定に応答しません。」と表示されたら、「今すぐサインアウトする」をクリック

     Windowsからサインアウトします。
     サインイン画面が表示されたら、サインインしなおしてください。

• DVD再生開始時やDVDディスク内タイトルの切り替え時に時間がかかることがあります。
• ビットレートの高い映像では、スムーズな再生品質を得られない場合があります。
• DVDコンテンツの作り方により、メニュー等でマウス選択できない場合があります。
• DVDタイトルの中には、DVD再生用アプリケーションを含んだものがありますが、インストールする必要はありません。

• ディスク再生時にACアダプタを接続した状態で使用することをおすすめします。
• CyberLink PowerDVD でディスクが認識しない場合は、次のような原因が考えられます。

  ＜ディスクの確認＞

  • 記録面に傷や指紋などの汚れがついている
    ディスクに傷が付いていると、使用できない場合があります。
    また、汚れている場合は、乾いたやわらかい布で内側から外側に向かって拭いてから使用してください。


  • ディスクが光学ドライブに正しくセットされていない
    セットされているディスクの表裏を確認して、光学ドライブのディスクトレイの中心に、きちんとセットしてください。


  • 書き込みに失敗したディスク
    書き込みに失敗したディスクは読み込めない場合があります。


  • ファイナライズされていないディスク
    デジタルビデオカメラや、ライティングソフトで作成した場合、ファイナライズを行わないと、光学ドライブで読めない場合があります。


  • 映像データファイルを記録したディスク
    CyberLink PowerDVDはファイル再生には対応しておりません。
    他の映像再生アプリケーション（Windows Media Playerなど）をご利用ください（その場合には、他社・コミュニティなどが用意するコーデックが必要になることがあります）。


  • ディスクの劣化
    記録ディスクの品質により、経年劣化、光劣化などを起こすことがあります。
    ディスクを交換して試してみてください。


  ＜ディスクの規格の確認＞
  AVCREC、AVCHD、ブルーレイディスクを再生させようとした可能性があります。
  本機で使用できるディスクの規格を確認してください。


  • AVCREC規格で記録されたDVD
    著作権保護付きで、DVD媒体にハイビジョン画質のデータを記録するための規格


  • AVCHD規格で記録されたDVD
    ハイビジョン映像を撮影・録画するデジタルビデオカメラの規格

  参照 本機で使用できるディスク


  「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。
  http://www.bizpc.nec.co.jp/bangai/pcseek/


  ＜光学ドライブの確認＞

  • 光学ドライブの読み取りレンズが汚れているため読み取り不良になる。
    ほこりや油膜などによりレンズが汚れていると、読み込みに失敗したり、読み込み時間が長くなったりすることがあります。
    レンズクリーナーでレンズをクリーニングしてください。


  • 光学ドライブが、使用可能ハードウェアとして認識されていない。
    BIOSセットアップユーティリティのI/O制限は周辺機器の使用を制限することができます。
    光学ドライブを使用不可に設定していないか確認してください。


インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」 を参照してください。

• 概要
• 使用上の注意
• インストール
• アンインストール

概要

CyberLink PowerBackup は、ローカルディスクにあるデータをDVD等の外部メディアにバックアップできるバックアップ ソフトウェアです。

CyberLink PowerBackupの主な機能

• バックアップ、リストアおよび比較機能
• 完全 (すべて)、増分および差分バックアップ
• バックアップ間隔スケジュールの設定 (1 回、毎日、毎週、毎月)
• 複数ボリューム バックアップ
• CD-R/-RW、DVD-R/-RW、DVD+R/+RW、DVD-R DL/+R DLおよびDVD-RAMディスク タイプのサポート
• すでにファイルが含まれているディスクなど、あらゆるディスク サイズに合わせて自動調整
• ハード ディスク、USB、MO ドライブのサポート
• データ圧縮
• パスワード保護
• 特定の拡張子のファイルにフィルターを適用するため、フィルター リストを作成
• ファイルの検索
• バックアップ ファイルの名前を指定

●機能の詳細や操作方法

CyberLink PowerBackupのヘルプ

起動方法

1. をクリック
2. 起動するアプリケーションをクリック

   アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

使用上の注意

• ヘルプは多重起動できます。
• ネットワークに接続していない状態で、アップグレードボタンを押しても反応しません。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」 を参照してください。

• 概要
• インストール
• アンインストール

概要

マイクのオン／オフを切り替えるためのツールです。

●操作方法

• テンキー付きキーボードをお使いの場合
  【】を押す
• テンキーレスキーボードをお使いの場合
  【Fn】+【F7】を押す

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」 を参照してください。

困ったときの基本的な対応方法

『活用ガイド』を検索する

当てはまる事例がないか、『活用ガイド』で探してみてください。

• 「トラブル事例集」で、該当する事例を探す
• 検索ウィンドウにキーワードを入力して、マニュアル内を全文検索する

121wareの「サービス&サポート」で検索する

『活用ガイド』に、該当する事例または解決法が見当たらなかった場合は、「サービス&サポート」で、トラブル事例を探してみてください。

121コンタクトセンター（サポート窓口）に電話する

121wareの「サービス&サポート」でも、該当する事例または解決法が見当たらず、どうしても解決できないときは、121コンタクトセンターにお問い合わせください。

表示

LAN機能

サウンド

周辺機器

アプリケーション

その他

本機の仕様に関する詳細情報は、「仕様一覧」に記載しております。

「PC検索システム」の「型番直接指定検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

http://www.bizpc.nec.co.jp/bangai/pcseek/
