正　面

背　面

入力装置

主な添付品

寸　法

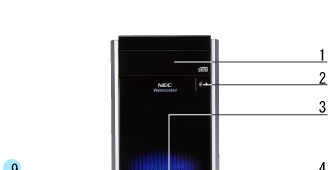

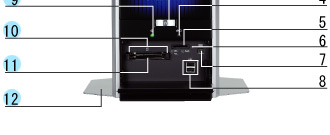

1. CD/DVDドライブ 2. ディスクトレイイジェクトボタン 3. 電源スイッチ 4. CD/ハードディスクアクセスランプ 5. デュアルメモリースロット 6. デュアルメモリースロットアクセスランプ 7. IEEE1394コネクタ(4ピン) 8. USBコネクタ×2 9. 電源ランプ 10. PCカードイジェクトボタン 11. PCカードスロット×2 12. スタビライザ

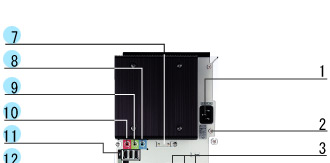

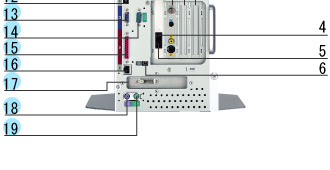

1. AC電源コネクタ (入力) 2. アース端子 3. PCIスロット 4. 電話機用モジュラコネクタ 5. 電話回線用モジュラコネクタ 6. IEEE1394コネクタ (4ピン) 7. ワイヤレスLANアンテナコネクタ*1 8. 音声入力端子 9. 音声出力端子 10. 外部マイクロフォン端子 11. USBコネクタ×3 12. 光デジタルオーディオ(S/PDIF)出力端子 13. アナログRGBコネクタ*2 14. シリアルコネクタ 15. パラレルコネクタ 16. LANコネクタ 17. AGPスロット 18. PS/2キーボードコネクタ 19. PS/2マウスコネクタ *1： VZ980/9Eのみ。 *2： VZ980/9E、VZ780/9Dでは 使用しません。

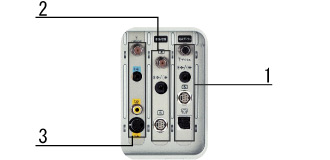

VZ980/9E、VZ780/9DのTVボード部分 1. 地上デジタル(上から順に) 　 ・地上デジタルアンテナ端子 　 ・音声出力端子・光デジタルオーディオ出力端子 　 ・Sビデオ・コンポジット共用出力端子 　 ・ICカードボックス接続端子 2. BSデジタル・110度CSデジタル(上から順に) 　 ・BSデジタル・110度CSデジタルアンテナ端子 　 ・音声出力端子・光デジタルオーディオ出力端子 　 ・Sビデオ・コンポジット共用出力端子 3. 地上アナログ(上から順に) 　 ・VHF/UHFアンテナ端子 　 ・音声入力端子 　 ・映像入力端子 　 ・S映像入力端子

PS/2小型キーボード 光センサーPS/2マウス

赤外線リモコン リモコン用受信ユニット (VZ500/9Dのみ)

正面 側面 キーボード 単位：mm
