正　面 背　面 入力装置 主な添付品 寸　法

VL300/ADはこちら ※3Dカタログをご覧頂くにはこの【プラグイン】が必要です。 ご利用頂く前にこちらの【HELP】をご覧ください。

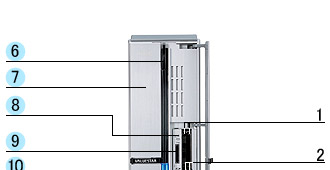

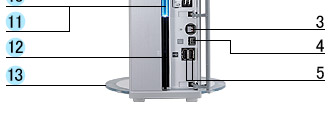

1. PCカードスロット×2 2. PCカードイジェクトボタン 3. 光デジタルオーディオ(S/PDIF)出力端子 4. IEEE1394コネクタ(4ピン) 5. USBコネクタ×2 6. ディスクトレイイジェクトボタン 7. CD/DVDドライブ 8. トリプルメモリースロットアクセスランプ 9. トリプルメモリースロット 10. 電源スイッチ 11. 電源ランプ 12. CD/ハードディスクアクセスランプ 13. スタビライザ

※写真はVL800/AD、VL300/AD以外のものです。

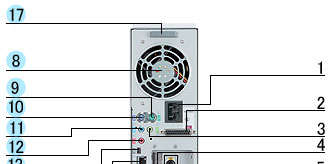

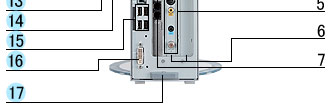

1. AC電源コネクタ (入力) 2. パラレルコネクタ 3. 音声出力端子 4. 電話回線用モジュラコネクタ 5. 地上アナログTV＆データボード 　 上から 　・S映像入力端子 　・映像入力端子 　・音声入力端子 　・VHF/UHFアンテナ端子 6. PCIスロット×2 7. 電話機用モジュラコネクタ 8. 通風孔 9. PS/2マウスコネクタ 10. PS/2キーボードコネクタ 11. 音声入力端子 12. 外部マイクロフォン端子 13. IEEE1394コネクタ(4ピン) 14. LANコネクタ 15. USBコネクタ×4 16. DVI-Iコネクタ 17. カバーロックレバー

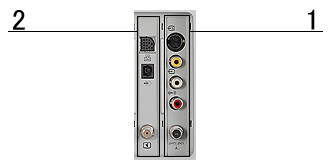

VL800/ADのTVボード部分 1. 地上デジタル/地上アナログTV＆データボード (上から順に) 　 ・S映像入力端子 　 ・映像入力端子 　 ・音声入力端子 　 ・音声入力端子 　 ・VHF/UHFアンテナ端子 2. BS・110度CSデジタルチューナボード(上から順に) 　 ・ICカードBOX接続端子 　 ・光デジタルオーディオ(S/PDIF)出力端子 　 ・BS/CSアンテナ端子

PS/2小型キーボード 　 光センサーPS/2マウス

リモコン (VL900/ADのみ) 　 リモコン (VL800/AD、VL770/AD、VL700/AD、VL590/AD、VL570/AD、VL350/ADのみ) 　 リモコン用受信ユニット (VL350/ADのみ)

正面 側面 キーボード 単位：mm
