│ＰＣ９８−ＮＸシリーズ │
│ＭＡＴＥ ＮＸ │
└────────────┘
発表：1997年１０月
■デスクトップ型 （９８配列ＵＳＢキーボード添付）
◎ベースモデル
ＰＣ−ＭＡ２６Ｄ／ＳＺｍｏｄｅｌＡＪＡ４１・・・標準価格：３７８，０００円(税別)
ＰＣ−ＭＡ２６Ｄ／ＳＺｍｏｄｅｌＢＪＡ４１・・・標準価格：３９８，０００円(税別)
ＰＣ−ＭＡ２３Ｄ／ＳＺｍｏｄｅｌＡＪＡ３１・・・標準価格：３３８，０００円(税別)
ＰＣ−ＭＡ２３Ｄ／ＳＺｍｏｄｅｌＢＪＡ３１・・・標準価格：３５８，０００円(税別)
ＰＣ−ＭＡ２０Ｃ／ＳＺｍｏｄｅｌＡＪＡ３１・・・標準価格：２５８，０００円(税別)
ＰＣ−ＭＡ１６Ｃ／ＳＺｍｏｄｅｌＡＪＡ２１・・・標準価格：２２８，０００円(税別)
◎セットモデル構成一覧
●MA26D/S
┌──────────┬────────┬───────┬───┬───┬───────┬─────┐
│型名 │型番 │インストールOS│メモリ│ディス│インストールAP│標準価格 │
│ │ │ │ │プレイ│ │ (税別) │
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA26D/SZ model AJA41│PC-MA26DSZAJA41 │Microsoft │32MB │無し │無し │ 378,000円│
├──────────┼────────┤Windows 95 │ ├───┼───────┼─────┤
│MA26D/S5 model FJA41│PC-MA26DS5FJA41 │ │ │15"CRT│一太郎Office8 │ 439,000円│
│ │ │ │ │ ├───────┼─────┤
│MA26D/S5 model GJA41│PC-MA26DS5GJA41 │ │ │ │Word97/Excel97│ 449,000円│
│ │ │ │ │ ├───────┼─────┤
│MA26D/S5 model AJA41│PC-MA26DS5AJA41 │ │ │ │無し │ 422,000円│
├──────────┼────────┤ │ ├───┼───────┼─────┤
│MA26D/S7 model FJA41│PC-MA26DS7FJA41 │ │ │17"CRT│一太郎Office8 │ 480,000円│
│ │ │ │ │ ├───────┼─────┤
│MA26D/S7 model GJA41│PC-MA26DS7GJA41 │ │ │ │Word97/Excel97│ 490,000円│
│ │ │ │ │ ├───────┼─────┤
│MA26D/S7 model AJA41│PC-MA26DS7AJA41 │ │ │ │無し │ 463,000円│
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA26D/SZ model BJA41│PC-MA26DSZBJA41 │Microsoft │32MB │無し │無し │ 398,000円│
├──────────┼────────┤Windows NT 4.0│ ├───┤ ├─────┤
│MA26D/S5 model BJA41│PC-MA26DS5BJA41 │Workstation │ │15"CRT│ │ 442,000円│
│ │ │ │ ├───┤ ├─────┤
│MA26D/S7 model BJA41│PC-MA26DS7BJA41 │ │ │17"CRT│ │ 483,000円│
├──────────┼────────┤ ├───┼───┼───────┼─────┤
│MA26D/S5 model MJB41│PC-MA26DS5MJB41 │ │64MB │15"CRT│一太郎Office8 │ 524,000円│
│ │ │ │ │ ├───────┼─────┤
│MA26D/S5 model JJB41│PC-MA26DS5JJB41 │ │ │ │Word97/Excel97│ 534,000円│
│ │ │ │ ├───┼───────┼─────┤
│MA26D/S7 model MJB41│PC-MA26DS7MJB41 │ │ │17"CRT│一太郎Office8 │ 565,000円│
│ │ │ │ │ ├───────┼─────┤
│MA26D/S7 model JJB41│PC-MA26DS7JJB41 │ │ │ │Word97/Excel97│ 575,000円│
└──────────┴────────┴───────┴───┴───┴───────┴─────┘
●MA23D/S
┌──────────┬────────┬───────┬───┬───┬───────┬─────┐
│型名 │型番 │インストールOS│メモリ│ディス│インストールAP│標準価格 │
│ │ │ │ │プレイ│ │ (税別) │
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA23D/SZ model AJA31│PC-MA23DSZAJA31 │Microsoft │32MB │無し │無し │ 338,000円│
├──────────┼────────┤Windows 95 │ ├───┼───────┼─────┤
│MA23D/S5 model FJA31│PC-MA23DS5FJA31 │ │ │15"CRT│一太郎Office8 │ 399,000円│
│ │ │ │ │ ├───────┼─────┤
│MA23D/S5 model GJA31│PC-MA23DS5GJA31 │ │ │ │Word97/Excel97│ 409,000円│
│ │ │ │ │ ├───────┼─────┤
│MA23D/S5 model AJA31│PC-MA23DS5AJA31 │ │ │ │無し │ 382,000円│
├──────────┼────────┤ │ ├───┼───────┼─────┤
│MA23D/S7 model FJA31│PC-MA23DS7FJA31 │ │ │17"CRT│一太郎Office8 │ 440,000円│
│ │ │ │ │ ├───────┼─────┤
│MA23D/S7 model GJA31│PC-MA23DS7GJA31 │ │ │ │Word97/Excel97│ 450,000円│
│ │ │ │ │ ├───────┼─────┤
│MA23D/S7 model AJA31│PC-MA23DS7AJA31 │ │ │ │無し │ 423,000円│
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA23D/SZ model BJA31│PC-MA23DSZBJA31 │Microsoft │32MB │無し │無し │ 358,000円│
├──────────┼────────┤Windows NT 4.0│ ├───┤ ├─────┤
│MA23D/S5 model BJA31│PC-MA23DS5BJA31 │Workstation │ │15"CRT│ │ 402,000円│
│ │ │ │ ├───┤ ├─────┤
│MA23D/S7 model BJA31│PC-MA23DS7BJA31 │ │ │17"CRT│ │ 443,000円│
├──────────┼────────┤ ├───┼───┼───────┼─────┤
│MA23D/S5 model MJB31│PC-MA23DS5MJB31 │ │64MB │15"CRT│一太郎Office8 │ 484,000円│
│ │ │ │ │ ├───────┼─────┤
│MA23D/S5 model JJB31│PC-MA23DS5JJB31 │ │ │ │Word97/Excel97│ 494,000円│
│ │ │ │ ├───┼───────┼─────┤
│MA23D/S7 model MJB31│PC-MA23DS7MJB31 │ │ │17"CRT│一太郎Office8 │ 525,000円│
│ │ │ │ │ ├───────┼─────┤
│MA23D/S7 model JJB31│PC-MA23DS7JJB31 │ │ │ │Word97/Excel97│ 535,000円│
└──────────┴────────┴───────┴───┴───┴───────┴─────┘
●MA20C/S
┌──────────┬────────┬───────┬───┬───┬───────┬─────┐
│型名 │型番 │インストールOS│メモリ│ディス│インストールAP│標準価格 │
│ │ │ │ │プレイ│ │ (税別) │
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA20C/SZ model AJA31│PC-MA20CSZAJA31 │Microsoft │32MB │無し │無し │ 258,000円│
├──────────┼────────┤Windows 95 │ ├───┼───────┼─────┤
│MA20C/S5 model FJA31│PC-MA20CS5FJA31 │ │ │15"CRT│一太郎Office8 │ 319,000円│
│ │ │ │ │ ├───────┼─────┤
│MA20C/S5 model GJA31│PC-MA20CS5GJA31 │ │ │ │Word97/Excel97│ 329,000円│
│ │ │ │ │ ├───────┼─────┤
│MA20C/S5 model AJA31│PC-MA20CS5AJA31 │ │ │ │無し │ 302,000円│
├──────────┼────────┤ │ ├───┼───────┼─────┤
│MA20C/S7 model FJA31│PC-MA20CS7FJA31 │ │ │17"CRT│一太郎Office8 │ 360,000円│
│ │ │ │ │ ├───────┼─────┤
│MA20C/S7 model GJA31│PC-MA20CS7GJA31 │ │ │ │Word97/Excel97│ 370,000円│
│ │ │ │ │ ├───────┼─────┤
│MA20C/S7 model AJA31│PC-MA20CS7AJA31 │ │ │ │無し │ 343,000円│
└──────────┴────────┴───────┴───┴───┴───────┴─────┘
●MA16C/S
┌──────────┬────────┬───────┬───┬───┬───────┬─────┐
│型名 │型番 │インストールOS│メモリ│ディス│インストールAP│標準価格 │
│ │ │ │ │プレイ│ │ (税別) │
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA16C/SZ model AJA21│PC-MA16CSZAJA21 │Microsoft │32MB │無し │無し │ 228,000円│
├──────────┼────────┤Windows 95 │ ├───┼───────┼─────┤
│MA16C/S5 model FJA21│PC-MA16CS5FJA21 │ │ │15"CRT│一太郎Office8 │ 289,000円│
│ │ │ │ │ ├───────┼─────┤
│MA16C/S5 model GJA21│PC-MA16CS5GJA21 │ │ │ │Word97/Excel97│ 299,000円│
│ │ │ │ │ ├───────┼─────┤
│MA16C/S5 model AJA21│PC-MA16CS5AJA21 │ │ │ │無し │ 272,000円│
└──────────┴────────┴───────┴───┴───┴───────┴─────┘
■仕様一覧
┌────────┬───────────────────────────────┐
│項 目 │仕 様 │
├────────┼───────┬───────┬───────┬───────┤
│型名 │MA26D/SZ │MA23D/SZ │MA20C/SZ │MA16C/SZ │
│ │model AJA41 │model AJA31 │model AJA31 │model AJA21 │
│ │ BJA41 │ BJA31 │ │ │
├────────┼───────┼───────┼───────┼───────┤
│型番 │PC- │PC- │PC- │PC- │
│ │MA26DSZAJA41/ │MA23DSZAJA31/ │MA20CSZAJA31 │MA16CSZAJA21 │
│ │PC- │PC- │ │ │
│ │MA26DSZBJA41 │MA23DSZBJA31 │ │ │
├────────┼───────┼───────┼───────┼───────┤
│CPU │Pentium(R)II │Pentium(R)II │MMX(R)テクノ │MMX(R)テクノ │
│ │プロセッサ │プロセッサ │ロジPentium │ロジPentium │
│ │（266MHz） │（233MHz） │(R)プロセッサ │(R)プロセッサ │
│ │ │ │（200MHz） │（166MHz） │
│ ┌──────┼───────┴───────┴───────┴───────┤
│ │ 内蔵キャ │32KB │
│ │ ッシュ │ │
│ │ メモリ │ │
├─┴──────┼───────────────┬───────────────┤
│セカンドキャ │512KB（CPU内蔵） │256KB（CPU内蔵） │
│ッシュメモリ │ │ │
├─┬──────┼───────────────┴───────────────┤
│メ│ BIOS ROM │256KB、プラグ＆プレイ対応 │
│モ│（Flash │ │
│リ│ ROM） │ │
│ ├──────┼───────────────┬───────────────┤
│ │ メインRAM │32MB（SDRAM-DIMM×1） │32MB（SDRAM-DIMM×1） │
│ │ │ECC（Error Correcting Code） │ │
│ │ │対応 │ │
│ │ ├───────────────┼───────────────┤
│ │ │増設RAMサブボードにより増設 │増設RAMサブボードにより増設 │
│ │ │可能（最大384MB(*1)） │可能（最大256MB(*3)） │
│ │ │ DIMMスロット×3（内1スロット │ DIMMスロット×2（内1スロット │
│ │ │に32MBメモリ実装済）］(*2) │に32MBメモリ実装済）］(*4) │
│ ├──────┼───────────────┼───────────────┤
│ │ ビデオRAM │2MB（SGRAM、最大4MB） │2MB（Rambus） │
├─┼──────┼───────────────┼───────────────┤
│表│ ウィンド │SGS Thomson社製 RIVA128(TM) │CIRRUS LOGIC(R)社製 CL-GD5465 │
│示│ ウアクセ │搭載,AGP対応(ビデオ／3Dアクセ │搭載(ビデオ／3Dアクセラレーシ │
│機│ ラレータ │ラレーション機能搭載) │ョン機能搭載） │
│能│ │※AGPスロットはありませんので │ │
│能│ │ AGP対応アクセラレータボード │ │
│能│ │ の交換はできません。 │ │
│ ├──────┼───────────────┼───────────────┤
│ │ グラフィ │640×480ドット │640×480ドット │
│ │ ック表示 │（最大1,677万色）、 │（最大1,677万色）、 │
│ │ │800×600ドット │800×600ドット │
│ │ │（最大1,677万色）、 │（最大1,677万色）、 │
│ │ │1,024×768ドット │1,024×768ドット │
│ │ │（最大32,768色、ビデオRAM増 │（最大65,536色） │
│ │ │設時最大1,677万色）、 │1,280×1,024ドット │
│ │ │1,280×1,024ドット │（最大256色） │
│ │ │（最大256色、ビデオRAM増設 │ │
│ │ │時最大1,677万色） │ │
├─┴──────┼───────────────┴───────────────┤
│サウンド機能 │PCM録音再生機能内蔵（ステレオ、量子化8ビット／16ビット 、 │
│ │サンプリングレート11.025KHz／22.05KHz／44.1KHz／48KHz）、 │
│ │全二重対応 （モノラル、量子化8ビット時） │
├─┬──────┼───────────────────────────────┤
│入│ キーボード │セパレートタイプ、JIS標準配列（英数、かな）、PC-9800シリーズと│
│力│ │ほぼ同等のキー配列、テンキー・15ファンクションキー・ │
│装│ │Windowsキー・アプリケーションキー付、マウスインタフェース装備 │
│置├──────┼───────────────────────────────┤
│ │ マウス │2ボタンマウス標準添付（添付のキーボードに接続） │
├─┼──────┼───────────────────────────────┤
│補│ フロッピィ │3.5インチフロッピィディスクドライブ（3モード対応）×1 │
│助│ ディスク │ │
│記│ │ │
│憶├──────┼───────┬──────────────┬────────┤
│装│ 固定ディ │内蔵(約4.3GB) │内蔵(約3.2GB)＜Ultra ATA │内蔵(約2.1GB) │
│置│ スク │ ＜Ultra ATA │ 対応＞│＜Ultra ATA │
│ │ │ 対応＞ │ │ 対応＞ │
│ │ ├───────┴──────────────┴────────┤
│ │ │SMART機能 │
│ ├──────┼───────────────────────────────┤
│ │ CD-ROM │内蔵（最大24倍速、平均17倍速）| 内蔵（最大20倍速、平均14倍速）│
├─┴──────┼───────────────────────────────┤

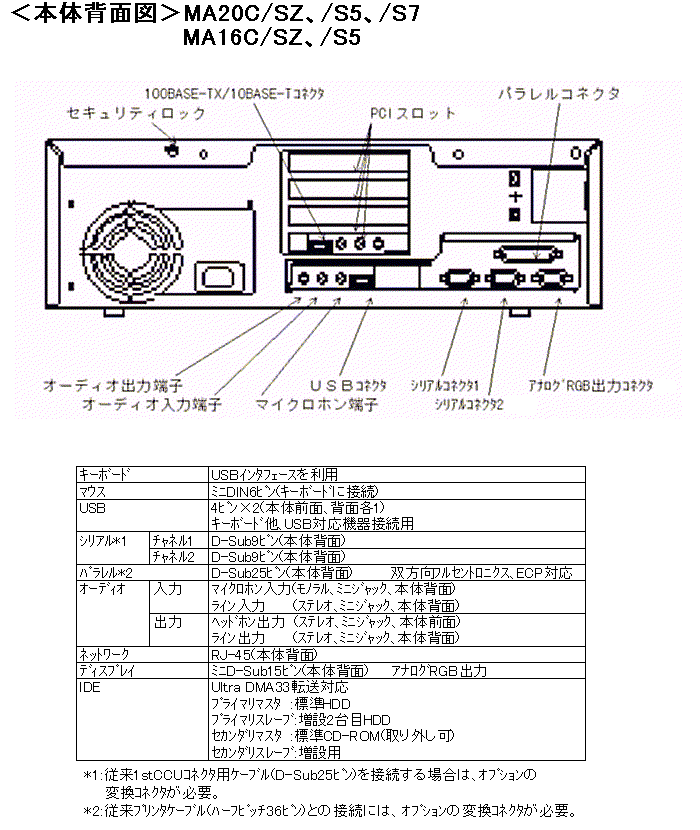

│インタフェース │キーボード（USB）、マウス(添付のキーボードに接続、ミニDIN6ピ │
│ │ン)、パラレル（D-sub25ピン）、シリアル×2（D-sub9ピン）、 │
│ │RJ−45（100BASE-TX／10BASE-T）LANコネクタ、ディスプレイ（ア │
│ │ナログRGB ミニD-sub15ピン）、USB(*5)×2（本体前面×1、本体 │
│ │背面×1） │
│ ┌──────┼───────────────────────────────┤
│ │サウンド │ライン入出力（ステレオ、ミニジャック）、マイク入力（モノラル、│
│ │関連 │ミニジャック）、ヘッドホン出力（ステレオ、ミニジャック） │
├─┴──────┼───────────────────────────────┤
│3.5インチ │2スロット（FDドライブで1スロット占有済）［1］ │
│ベイ［空き］ │ │
├────────┼───────────────────────────────┤
│5インチベイ │1スロット（CD−ROMドライブで1スロット占有済）［0］ │
│［空き］ │ │
├────────┼───────────────────────────────┤
│内蔵3.5インチ │2スロット（HDDで1スロット占有済）［1］ │
│ベイ │ │
│［空き］ │ │
├────────┼───────────────────────────────┤
│拡張PCIスロ │4スロット（フル×3、ハーフ×1、ネットワークボードで1スロット │
│ット［空き］ │（ハーフ）占有済）［2］(*6) │
├────────┼───────────────────────────────┤
│通信機能 │100BASE-TX/10BASE-T LANボード標準実装（PCIスロットに標準装 │
│ │備)、Remote Power On機能対応 │
├────────┼───────────────┬───────────────┤
│障害管理機能 │SMART機能、温度/電圧/CPU・ │SMART機能、温度/電圧/CPU・ │
│ │電源ファン監視機能、ECC機能 │電源ファン監視機能 │
├────────┼───────────────┴───────────────┤
│セキュリティ │ユーザパスワード機能、スーパーバイザパスワード機能、I/Oロック │
│機能 │機能（シリアル/パラレルインタフェース制御、FDD/HDD制御）、 │
│ │セキュリティロック（市販の盗難防止用ケーブル等接続）、 │
│ │ルーフカバーオープン検知機能 │
├────────┼───────────────────────────────┤
│マネジメント │デスクトップ管理ソフトウェア「DMITOOL」、「pcANYWHERE32 EX」 │
│機能 │をプリインストール │
├────────┼───────────────────────────────┤
│電源 │AC100V±10％、50/60Hz │
├─┬──────┼───────┬───────┬───────┬───────┤
│消│ 本体 │約67W（最大 │約63W（最大 │約47W（最大 │約45W（最大 │
│費│ │約200W） │約200W） │約185W） │約185W） │
│電├──────┼───────┴───────┴───────┴───────┤
│力│ パワーマ │ACPI対応、内蔵FDD/内蔵HDDのモータON/OFF制御、省エネ対応 │
│ │ ネジメン │ディスプレイの制御 │
│ │ ト機能 │ │
│ ├──────┼───────┬───────┬───────┬───────┤
│ │ 省電力 │あり │あり │あり │あり │
│ │ 機能 │サスペンド時 │サスペンド時 │(サスペンド時 │(サスペンド時 │
│ │ │約30W以下） │：約30W以下） │：約26W以下） │：約26W以下） │
├─┴──────┼───────┼───────┼───────┼───────┤
│エネルギー │30W │30W │26W │26W │
│消費効率 │ │ │ │ │
│（本体） │ │ │ │ │
├────────┼───────┴───────┴───────┴───────┤
│温湿度条件 │10〜35℃、20〜80％（ただし結露しないこと） │
├──┬─────┼───────────────────────────────┤
│外形│ 本体 │430(W)×422(D)×135(H)mm（ゴム足含む） │
│寸法│ │ │
│ ├─────┼───────────────────────────────┤
│ │ キーボ │471(W)×178(D)×39(H)mm │
│ │ ード │ │
├─┬┴─────┼───────────────┬───────────────┤
│重│ 本体 │約11.5kg │約11.1kg │
│量├──────┼───────────────┴───────────────┤
│ │ キーボード │約1.1kg │
├─┴──────┼───────────────┬───────────────┤
│インストールOS │model AAA：Microsoft(R) │Microsoft(R) Windows(R)95 │
│ │Windows(R)95 │ │
│ │model BAA：Microsoft(R) │ │
│ │WindowsNT(R) Workstation │ │
│ │Operating System Version 4.0 │ │
├────────┼───────────────┴───────────────┤
│サポートOS │Windows(R)95インストールモデル：Microsoft(R) Windows(R)95、 │
│ │ Microsoft(R) WinodwsNT(R) │
│ │ Workstation4.0 │
│ │WindowsNT(R)4.0インストールモデル：Microsoft(R) WindowsNT(R) │
│ │ Workstation4.0 │
├────────┼───────────────────────────────┤
│主な添付品 │ キーボード、マウス、ガイドブック、電源ケーブル、アース線、 │
│ │保証書 、ソフトウェア関連マニュアル │
└────────┴───────────────────────────────┘
上記の内容は本体のハードウェアの仕様であり、オペレーティングシステム、アプリケ
ーションによっては、上記のハードウェアの機能をサポートしていない場合があります。
*1：標準実装されている32MB DIMMを取り外し、増設RAMサブボード（128MB、DIMM）
をDIMMスロットに3枚実装した場合。
*2：本機をベースとしたセットモデルにおいてメモリをさらに64MB増設した場合、
DIMMスロットは3スロットともメモリボードによって占有されます。
*3：標準実装されている32MB DIMMを取り外し、増設RAMサブボード（128MB、DIMM）
をDIMMスロットに2枚実装した場合。
*4：本機をベースとしたセットモデルにおいてメモリをさらに32MB増設した場合、
DIMMスロットは2スロットともメモリボードによって占有されます。
*5：WindowsNT(R)4.0インストールモデルでは、USBキーボード以外のUSB関連拡張機
器は利用できません。
*6：3.5インチベイにオプションを増設した場合はフル×1、ハーフ×3となります。
※メモリの増設例：●MA26D/S・MA23D/S［DIMMスロット×3］［1］Windows(R)95イン
ストール：32MB＝32×1、64MB＝32×2/［2］WindowsNT(R)4.0インストール：32MB
＝32×1、64MB＝32×2、96MB＝32×3
※96MB実装時空スロット無し●MA20C/S・MA16C/S［DIMMスロット×2］32MB＝32
×1、64MB＝32×2
※64MB実装時空スロット無し
＜ディスプレイ仕様一覧＞
┌──────┬─────────┬─────────┬───────────┐
│ │14.1インチLCD(*1) │17インチCRT │ 15インチCRT │
├──────┼─────────┼─────────┼───────────┤
│概要 │14．1インチTFT- │17インチブラウン管│ 15インチブラウン管 │
│ │LCD │全長短縮タイプ │ フラットフェイス │
│ │アナログ入力、 │フラットフェイス │ ノングレア処理 │
│ │無限色 │低反射帯電防止処理│ 帯電防止処理 │
│ │ │ │ │
│ │ │ │ │
│ │ │ │ │
├──────┼─────────┼─────────┼───────────┤
│ドットピッチ│0．279mm │0．28mm │ 0．28mm │
├──────┼─────────┼─────────┼───────────┤
│解像度 │640×400ドット(*2)│ 640×400ドット、 │ 640×400ドット、 │
│ │640×480ドット(*2)│ 640×480ドット、 │ 640×480ドット、 │
│ │800×600ドット(*2)│ 800×600ドット、 │ 800×600ドット、 │
│ │1,024×768ドット │1,024×768ドット │ 1,024×768ドット │
│ │ │1,280×1,024ドット│ （自動切替） │
│ │ │ （自動切替） │ │
├──────┼─────────┼─────────┼───────────┤
│消費電力 │約30W │約100W │ 約72W │
├──────┼─────────┼─────────┼───────────┤
│外形寸法 │57（W）×362（D） │410（W）×380（D）│ 372（W）×389（D） │
│ │ 168（H）mm │×416（H）mm │ ×420（H）mm │
│ │（台含む） │（回転チルト台含 │ （回転チルト台含む） │
│ │ │む） │ │
├──────┼─────────┼─────────┼───────────┤
│重量 │5．0kg │17．2kg │ 15．5kg │
└──────┴─────────┴─────────┴───────────┘
*1：液晶ディスプレイでは、明るさのむらや微細な斑点があらわれることがありますが、
故障ではありません。
:2：拡大表示によってキャラクタなどの線の太さが不均一になることがあります。
