│ＰＣ９８－ＮＸシリーズ │
│ＭＡＴＥ ＮＸ │
└────────────┘
発表：1997年１０月
■ミニタワー型 （９８配列ＵＳＢキーボード添付）
◎ベースモデル
ＰＣ－ＭＡ３０Ｄ／ＭＺｍｏｄｅｌＡＪＡ４１・・・標準価格：４２８，０００円(税別)
ＰＣ－ＭＡ３０Ｄ／ＭＺｍｏｄｅｌＢＪＡ４１・・・標準価格：４４８，０００円(税別)
ＰＣ－ＭＡ２３Ｄ／ＭＺｍｏｄｅｌＡＪＡ４１・・・標準価格：３５８，０００円(税別)
ＰＣ－ＭＡ２３Ｄ／ＭＺｍｏｄｅｌＢＪＡ４１・・・標準価格：３７８，０００円(税別)
◎セットモデル構成一覧
●MA30D/M
┌──────────┬────────┬───────┬───┬───┬───────┬─────┐
│型名 │型番 │インストールOS│メモリ│ディス│インストールAP│標準価格 │
│ │ │ │ │プレイ│ │ (税別) │
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA30D/MZ model AJA41│PC-MA30DMZAJA41 │Microsoft(R) │32MB │無し │無し │ 428,000円│
├──────────┼────────┤Windows(R)95 │ ├───┼───────┼─────┤
│MA30D/M7 model FJA41│PC-MA30DM7FJA41 │ │ │17"CRT│一太郎Office8 │ 530,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA30D/M7 model GJA41│PC-MA30DM7GJA41 │ │ │ │Word97/Excel97│ 540,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA30D/M7 model AJA41│PC-MA30DM7AJA41 │ │ │ │無し │ 513,000円│
├──────────┼────────┤ │ ├───┼───────┼─────┤
│MA30D/MX model FJA41│PC-MA30DMXFJA41 │ │ │LCD │一太郎Office8 │ 713,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA30D/MX model GJA41│PC-MA30DMXGJA41 │ │ │ │Word97/Excel97│ 723,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA30D/MX model AJA41│PC-MA30DMXAJA41 │ │ │ │無し │ 696,000円│
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA30D/MZ model BJA41│PC-MA30DMZBJA41 │Microsoft(R) │32MB │無し │無し │ 448,000円│
├──────────┼────────┤Windows NT(R) │ ├───┼───────┼─────┤
│MA30D/M7 model BJA41│PC-MA30DM7BJA41 │Workstation4.0│ │17"CRT│無し │ 533,000円│
├──────────┼────────┤ ├───┤ ├───────┼─────┤
│MA30D/M7 model MJB41│PC-MA30DM7MJB41 │ │64MB │ │一太郎Office8 │ 615,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA30D/M7 model JJB41│PC-MA30DM7JJB41 │ │ │ │Word97/Excel97│ 625,000円│
├──────────┼────────┤ ├───┼───┼───────┼─────┤
│MA30D/MX model BJA41│PC-MA30DMXBJA41 │ │32MB │LCD │無し │ 716,000円│
├──────────┼────────┤ ├───┤ ├───────┼─────┤
│MA30D/MX model MJB41│PC-MA30DMXMJB41 │ │64MB │ │一太郎Office8 │ 798,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA30D/MX model JJB41│PC-MA30DMXJJB41 │ │ │ │Word97/Excel97│ 808,000円│
└──────────┴────────┴───────┴───┴───┴───────┴─────┘
●MA30D/M（14.1インチカラーTFT液晶ディスプレイモデル） 発表：1998年１月
┌──────────┬────────┬───────┬───┬───┬───────┬─────┐
│型名 │型番 │インストールOS│メモリ│ディス│インストールAP│標準価格 │
│ │ │ │ │プレイ│ │ (税別) │
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA30D/MH model AJA41│PC-MA30DMHAJA41 │Microsoft(R) │32MB │14"LCD│無し │ 676,000円│
├──────────┼────────┤Windows(R)95 │ │ ├───────┼─────┤
│MA30D/MH model FJA41│PC-MA30DMHFJA41 │ │ │ │一太郎Office8 │ 693,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA30D/MH model GJA41│PC-MA30DMHGJA41 │ │ │ │Word97/Excel97│ 703,000円│
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA30D/MH model BJA41│PC-MA30DMHBJA41 │Microsoft(R) │32MB │14"LCD│無し │ 696,000円│
├──────────┼────────┤Windows NT(R) ├───┤ ├───────┼─────┤
│MA30D/MH model MJB41│PC-MA30DMHMJB41 │Workstation4.0│64MB │ │一太郎Office8 │ 778,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA30D/MH model JJB41│PC-MA30DMHJJB41 │ │ │ │Word97/Excel97│ 788,000円│
└──────────┴────────┴───────┴───┴───┴───────┴─────┘
●MA23D/M
┌──────────┬────────┬───────┬───┬───┬───────┬─────┐
│型名 │型番 │インストールOS│メモリ│ディス│インストールAP│標準価格 │
│ │ │ │ │プレイ│ │ (税別) │
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA23D/MZ model AJA41│PC-MA23DMZAJA41 │Microsoft(R) │32MB │無し │無し │ 358,000円│
├──────────┼────────┤Windows(R)95 │ ├───┼───────┼─────┤
│MA23D/M7 model FJA41│PC-MA23DM7FJA41 │ │ │17"CRT│一太郎Office8 │ 460,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA23D/M7 model GJA41│PC-MA23DM7GJA41 │ │ │ │Word97/Excel97│ 470,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA23D/M7 model AJA41│PC-MA23DM7AJA41 │ │ │ │無し │ 443,000円│
├──────────┼────────┤ │ ├───┼───────┼─────┤
│MA23D/MX model FJA41│PC-MA23DMXFJA41 │ │ │LCD │一太郎Office8 │ 643,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA23D/MX model GJA41│PC-MA23DMXGJA41 │ │ │ │Word97/Excel97│ 653,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA23D/MX model AJA41│PC-MA23DMXAJA41 │ │ │ │無し │ 626,000円│
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA23D/MZ model BJA41│PC-MA23DMZBJA41 │Microsoft(R) │32MB │無し │無し │ 378,000円│
├──────────┼────────┤Windows NT(R) │ ├───┼───────┼─────┤
│MA23D/M7 model BJA41│PC-MA23DM7BJA41 │Workstation4.0│ │17"CRT│無し │ 463,000円│
├──────────┼────────┤ ├───┤ ├───────┼─────┤
│MA23D/M7 model MJB41│PC-MA23DM7MJB41 │ │64MB │ │一太郎Office8 │ 545,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA23D/M7 model JJB41│PC-MA23DM7JJB41 │ │ │ │Word97/Excel97│ 555,000円│
├──────────┼────────┤ ├───┼───┼───────┼─────┤
│MA23D/MX model BJA41│PC-MA23DMXBJA41 │ │32MB │LCD │無し │ 646,000円│
├──────────┼────────┤ ├───┤ ├───────┼─────┤
│MA23D/MX model MJB41│PC-MA23DMXMJB41 │ │64MB │ │一太郎Office8 │ 728,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA23D/MX model JJB41│PC-MA23DMXJJB41 │ │ │ │Word97/Excel97│ 738,000円│
└──────────┴────────┴───────┴───┴───┴───────┴─────┘
●MA23D/M（14.1インチカラーTFT液晶ディスプレイモデル） 発表：1998年１月
┌──────────┬────────┬───────┬───┬───┬───────┬─────┐
│型名 │型番 │インストールOS│メモリ│ディス│インストールAP│標準価格 │
│ │ │ │ │プレイ│ │ (税別) │
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA23D/MH model AJA41│PC-MA23DMHAJA41 │Microsoft(R) │32MB │14"LCD│無し │ 606,000円│
├──────────┼────────┤Windows(R)95 │ │ ├───────┼─────┤
│MA23D/MH model FJA41│PC-MA23DMHFJA41 │ │ │ │一太郎Office8 │ 623,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA23D/MH model GJA41│PC-MA23DMHGJA41 │ │ │ │Word97/Excel97│ 633,000円│
├──────────┼────────┼───────┼───┼───┼───────┼─────┤
│MA23D/MH model BJA41│PC-MA23DMHBJA41 │Microsoft(R) │32MB │14"LCD│無し │ 626,000円│
├──────────┼────────┤Windows NT(R) ├───┤ ├───────┼─────┤
│MA23D/MH model MJB41│PC-MA23DMHMJB41 │Workstation4.0│64MB │ │一太郎Office8 │ 708,000円│
├──────────┼────────┤ │ │ ├───────┼─────┤
│MA23D/MH model JJB41│PC-MA23DMHJJB41 │ │ │ │Word97/Excel97│ 718,000円│
└──────────┴────────┴───────┴───┴───┴───────┴─────┘
■仕様一覧
┌─────────┬─────────────────────────────────┐
│ 項 目 │ 仕 様 │
├─────────┼────────────────┬────────────────┤
│型名 │ MA30D/MZ model AJA41 │ MA23D/MZ model AJA41 │
│ │ BJA41 │ BJA41 │
├─────────┼────────────────┼────────────────┤
│型番 │ PC-MA30DMZAJA41 │ PC-MA23DMZAJA41 │
│ │ PC-MA30DMZBJA41 │ PC-MA23DMZBJA41 │
├─────────┼────────────────┼────────────────┤
│CPU │ Pentium(R)IIプロセッサ(300MHz) │ Pentium(R)IIプロセッサ(233MHz) │
│┌────────┼────────────────┴────────────────┤
││ 内蔵キャッシュ │ 32KB │
││ メモリ │ │
├┴────────┼─────────────────────────────────┤
│セカンドキャッシュ│ 512KB(CPU内蔵) │
│メモリ │ │
├─┬───────┼─────────────────────────────────┤
│メ│ BIOS ROM │ 256KB、プラグ&プレイ対応 │
│モ│ (FlashROM) │ │
│リ├───────┼─────────────────────────────────┤
│ │ メインRAM │ 32MB(SDRAM-DIMM×1) ECC(Error Correcting Code)対応 │
│ │ ├─────────────────────────────────┤
│ │ │ 増設RAMサブボードにより増設可能(最大384MB(*2)) │
│ │ │ [DIMMスロット×3(内1スロットに32MBメモリ実装済み)](*3) │
│ ├───────┼─────────────────────────────────┤
│ │ ビデオRAM │ 2MB(SGRAM、最大4MB) │
├─┼───────┼─────────────────────────────────┤
│表│ ウィンドウ │ SGS Thomson社製 RIVA128(TM)搭載、AGP対応 │
│示│アクセラレータ│ (ビデオ/3Dアクセラレーション機能搭載) │
│機│ │※AGPスロットはありませんので、AGP対応アクセラレータボードの交換 │
│機│ │ はできません。 │
│能├───────┼─────────────────────────────────┤
│ │ グラフィック │ 640× 480ドット (256色、32,768色、1,677万色) │
│ │ 表示 │ 800× 600ドット (256色、32,768色、1,677万色) │
│ │ │ 1,024× 768ドット (256色、32,768色、1,677万色※) │
│ │ │ 1,280×1,024ドット (256色、32,768色※)*4 │
│ │ │ ※ビデオRAM増設が必要。 │
├─┴───────┼─────────────────────────────────┤
│サウンド機能 │ PCM録音再生機能内蔵(ステレオ、量子化8ビット/16ビット 、 │
│ │ サンプリングレート11.025KHz/22.05KHz/44.1KHz/48KHz)、 │
│ │ 全二重対応(モノラル、量子化8ビット時) │
├─┬───────┼─────────────────────────────────┤
│入│ キーボード │ セパレートタイプ、JIS標準配列(英数、かな)、 │
│力│ │ 109キーレイアウト、テンキー・12ファンクションキー・ │
│装│ │ Windowsキー・アプリケーションキー付、マウスインタフェース装備 │
│置├───────┼─────────────────────────────────┤
│ │ マウス │ 2ボタンマウス標準添付(添付のキーボードに接続) │
├─┼───────┼─────────────────────────────────┤
│補│ フロッピィ │ 3.5インチフロッピィディスクドライブ(3モード対応)×1 │
│助│ ディスク │ │
│記├───────┼─────────────────────────────────┤
│憶│ 固定 │ 内蔵(約4.3GB) ＜Ultra ATA対応＞ │
│装│ ディスク ├─────────────────────────────────┤
│置│ │ SMART機能 │
│ ├───────┼─────────────────────────────────┤
│ │ CD－ROM │ 内蔵(最大24倍速、平均17倍速) │
├─┴───────┼─────────────────────────────────┤
│インタフェース │ キーボード(USB)、マウス(添付のキーボードに接続:ミニDIN6ピン)、 │
│ │ パラレル(D-sub25ピン)、シリアル×2(D-sub9ピン)、 │
│ │ RJ-45(100BASE-TX/10BASE-T) LANコネクタ、 │
│ │ ディスプレイ(アナログRGB ミニD-sub15ピン) │
│ ├─────────────────────────────────┤
│ │ USB(*5)×2(本体前面×1、本体背面×1、 │
│ │ うち1ポートをキーボードで占有) │
│ ┌───────┼─────────────────────────────────┤
│ │ サウンド │ ライン入出力(ステレオ、ミニジャック)、マイク入力(モノラル、 │
│ │ 関連 │ ミニジャック) │
│ │ ├─────────────────────────────────┤
│ │ │ ヘッドホン出力(ステレオ、ミニジャック) │
├─┴───────┼─────────────────────────────────┤
│3.5インチベイ │ 1スロット(FDドライブで1スロット占有済)[0] │
│[空き] │ │
├─────────┼─────────────────────────────────┤
│5インチベイ │ 3スロット(CD－ROMドライブで1スロット占有済)[2] │
│[空き] │ │
├─────────┼─────────────────────────────────┤
│内蔵3.5インチベイ │ 2スロット(HDDで1スロット占有済)[1] │
│[空き] │ │
├─────────┼─────────────────────────────────┤
│拡張PCIスロット │ 5スロット(フル×4、ハーフ×1、ネットワークボードで │
│[空き] │ 1スロット(ハーフ)占有済)[4] │
├─────────┼─────────────────────────────────┤
│通信機能 │ 100BASE-TX/10BASE-T LANボード標準実装（PCIスロットに標準装備） │
│ ├─────────────────────────────────┤
│ │ Remote Power On機能対応 │
├─────────┼─────────────────────────────────┤
│障害管理機能 │ SMART機能、温度/電圧/CPU・電源ファン監視機能、ECC機能 │
├─────────┼─────────────────────────────────┤
│セキュリティ │ ユーザパスワード機能、スーパーバイザパスワード機能、I/Oロック │
│機能 │ 機能(シリアル/パラレルインタフェース制御、FDD/HDD/CD・PD制御)、 │
│ │ セキュリティロック(市販の盗難防止用ケーブル等を接続)、 │
│ │ ルーフカバーオープン検知機能 │
├─────────┼─────────────────────────────────┤
│マネジメント │ デスクトップ管理ソフトウェア「DMITOOL」、「pcANYWHERE32 EX」を │
│機能 │ プリインストール │
├─────────┼─────────────────────────────────┤
│電源 │ AC100V±10％ │
├─┬───────┼────────────────┬────────────────┤
│消│ 本体 │ 約75W │ 約67W │
│費│ │ (最大約250W) │ (最大約240W) │
│電├───────┼────────────────┴────────────────┤
│力│ パワーマネー │ 内蔵FDD/内蔵HDDのモータON/OFF制御、省エネ対応ディスプレイの制御 │
│ │ ジメント機能 │ │
│ ├───────┼─────────────────────────────────┤
│ │ 省電力機能 │ あり(サスペンド時:約30W以下) │
├─┴───┬───┼─────────────────────────────────┤
│エネルギー│ 本体 │ 30W │
│消費効率 │ │ │
├─────┴───┼─────────────────────────────────┤
│温湿度条件 │ 10～35℃、20～80%(ただし結露しないこと) │
├──┬──────┼─────────────────────────────────┤
│外形│本体 │ 210(W)×447(D)×450(H)mm(ゴム足含む) │
│寸法├──────┼─────────────────────────────────┤
│ │キーボード │ 471(W)×178(D)×39(H)mm │
├─┬┴──────┼─────────────────────────────────┤
│重│ 本体 │ 約17.0kg │
│量├───────┼─────────────────────────────────┤
│ │ キーボード │ 約1.1kg │
├─┴───────┼─────────────────────────────────┤
│インストールOS │ model AAA41:Microsoft(R)Windows(R)95 │
│ │ model BAA41:Microsoft(R)WindowsNT(R) │
│ │ Workstation Operating System Version 4.0 │
├─────────┼─────────────────────────────────┤
│サポートOS │ WindowsNT(R)4.0インストールモデル:Microsoft(R)WindowsNT(R) │
│ │ Workstation4.0、 │
│ │ Windows(R)95インストールモデル:Microsoft(R)Windows(R)95、 │
│ │ Microsoft(R)WindowsNT(R) Workstation4.0 │
├─────────┼─────────────────────────────────┤
│主な添付品 │ キーボード、マウス、ガイドブック、電源ケーブル、アース線、 │
│ │ 保証書 、ソフトウェア関連マニュアル │
└─────────┴─────────────────────────────────┘
上記の内容は本体のハードウェアの仕様であり、オペレーティングシステム、アプリケ
ーションによっては、上記のハードウェアの機能をサポートしていない場合がありま
す。
*1:標準実装されている32MB DIMMを取り外し、増設RAMサブボード(128MB,DIMM)を
DIMMスロットに4枚実装した場合。
*2:標準実装されている32MB DIMMを取り外し、増設RAMサブボード(128MB,DIMM)を
DIMMスロットに3枚実装した場合。
*3:本機をベースとしたセットモデルにおいてメモリをさらに64MB増設した場合、
DIMMスロットは3スロットともメモリボードによって占有されます。
*4:15”CRTは1280×1024ドットおよびそれ以上の解像度に設定不可。
*5:WindowsNT(R)4.0インストールモデルでは、USBキーボード以外のUSB関連
拡張機器は利用できません。
※メモリの増設例:●MA30D/M、MA23D/M[DIMMスロット×3](1)Windows(R)95インストール;
32MB=32×1、64MB=32×2/(2)WindowsNT(R)4.0インストール;32MB=32×1、
64MB=32×2、96MB=32×3 ※96MB実装時空スロット無し
■商品情報2

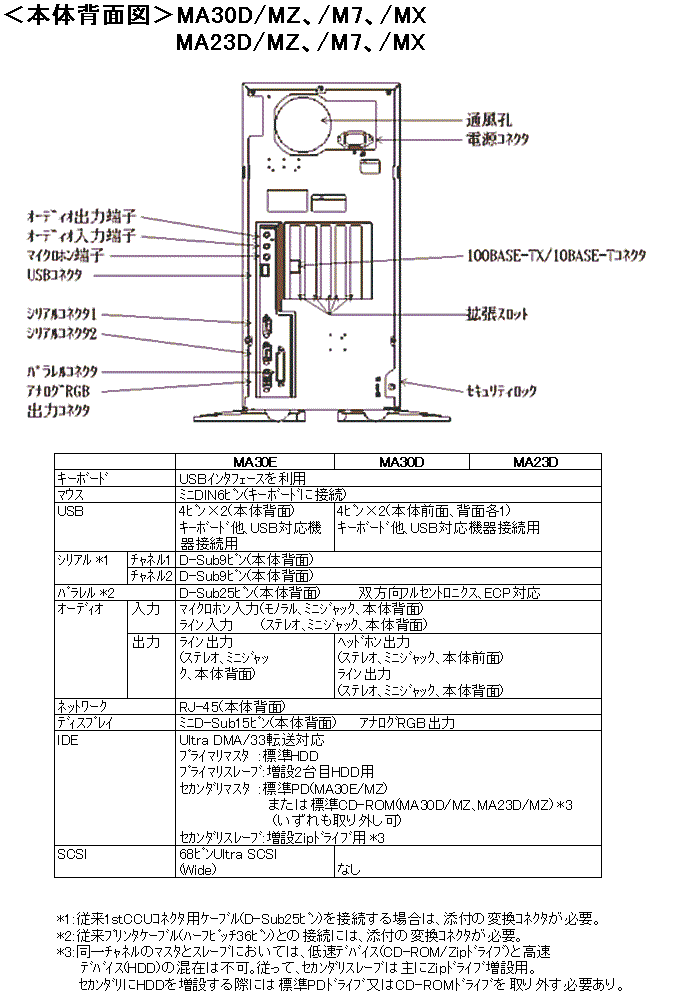

■商品情報3(外観図)
|
