９８ＭＡＴＥ　ＰＣ−９８２１Ｘｅ

型名・価格：ＰＣ−９８２１Ｘｅ／Ｕ７Ｗ　　２３８，０００円（税別）
発表：９４年７月

機能仕様
┌──────────┬──────────────────────────┐
│　　　　　　　　　　│　　　　　　 Windows3.1インストールモデル　　　　　 │
├──────────┼──────────────────────────┤
│CPU　　　　　　　　 │i486(TM)SX(33MHz)　　　　　　　　　　　　　　　　　 │
├──────────┼──────────────────────────┤
│オーバドライブ　　　│i486(TM)DX2(66MHz)相当　　　　　　　　　　　　　　　│
│プロセッサ　　　　　│　　　　　　　　　　　　　　　　　　　　　　　　　　│
├─┬────────┼──────────────────────────┤
│メ│RAM(ユーザーズ　│標準:5.6MB、最大:95.6MB *1　　　　　　　　　　　　　│
│モ│メモリ)　　　　 │　　　　　　　　　　　　　　　　　　　　　　　　　　│
│リ├────────┼──────────────────────────┤
│　│ビデオRAM　　　 │テキスト:12KB、グラフイック:1MB　　　　　　　　　　 │
├─┼────────┼──────────────────────────┤
│表│テキスト表示　　│英数カナ　　　　　　　:80文字×25行/80文字×20行　　│
│示│　　　　　　　　│漢字(16ドット、ゴシック体):40文字×25行/40文字×20行│
│機│　　　　　　　　│文字単位にアトリビュート設定可能　　　　　　　　　　│
│能│　　　　　　　　│グラフィック画面とは独立したコードリフレッシュ方式の│
│　│　　　　　　　　│テキスト画面表示サポート　　　　　　　　　　　　　　│
│　├────────┼──────────────────────────┤
│　│グラフィック表示│640×400ドット(16色または256色) 2画面　　　　　　　 │
│　│┌───────┼──────────────────────────┤
│　││ウィンドウ　　│ウィンドウアクセラレータを本体に内蔵　　　　　　　　│
│　││アクセラレータ│アクセラレータチップ:CIRRUS LOGIC(R)社製GD5430　　　│
│　││のグラフィック│解像度(表示色)：640×400ドット(256色、1,677万色)、　│
│　││表示　　　　　│　　　　　　　　640×480ドット(256色、1,677万色)、　│
│　││　　　　　　　│　　　　　　　　1024×768ドット(256色)　　　　　　　│
├─┴┴───────┼──────────────────────────┤
│サウンド機能　　　　│ビープ音(システムセットアップメニューにより　　　　 │
│　　　　　　　　　　│　ボリューム設定可能)　　　　　　　　　　　　　　　 │
├─┬────────┼──────────────────────────┤
│補│フロッピィ　　　│3.5インチFDD(3モード対応)×1ドライブ　　　　　　　　│
│助│ディスクドライブ│2台目3.5インチFDD[オプション：PC-9821B-E01]の追加　 │
│記│　　　　　　　　│増設が可能　　　　　　　　　　　　　　　　　　　　　│
│憶├────────┼──────────────────────────┤
│装│固定ディスク　　│内蔵(容量:210MB、ライトキャッシュ方式対応)　　　　　│
│置│ドライブ　　　　│　　　　　　　　　　　　　　　　　　　　　　　　　　│
├─┼────────┼──────────────────────────┤
│イ│ディスプレイ　　│アナログRGB、コネクタ:D-sub15ピン(本体背面)　　　　 │
│ン├────────┼──────────────────────────┤
│タ│マウス　　　　　│バスマウス(標準添付)接続用　　　　　　　　　　　　　│
│フ│　　　　　　　　│コネクタ:ミニDIN9ピン(本体背面)　　　　　　　　　　 │
│ェ├────────┼──────────────────────────┤
│｜│プリンタ　　　　│36ピンパラレルインタフェース　*2　　　　　　　　　　│
│ス│　　　　　　　　│コネクタ:ハーフピッチ36ピン(本体背面)　　　　　　　 │
│　├────────┼──────────────────────────┤
│　│シリアル　　　　│RS-232C規格準拠(最大19,200bps)　　　　　　　　　　　│
│　│　　　　　　　　│コネクタ:D-sub25ピン(本体背面)　　　　　　　　　　　│
│　├────────┼──────────────────────────┤
│　│キーボード　　　│(本体背面)　　　　　　　　　　　　　　　　　　　　　│
├─┴────────┼──────────────────────────┤
│汎用拡張スロット　　│3スロット　　　　　　　　　　　　　　　　　　　　　 │
├──────────┼──────────────────────────┤
│ファイルベイ　　　　│1スロット(2台目固定ディスクドライブ、CD-ROM　　　　 │
│　　　　　　　　　　│ドライブ、5インチFDDいずれか1台が内蔵可能)　　　　　│
├──────────┼──────────────────────────┤
│キーボード　　　　　│セパレートタイプ(本体とはカールケーブルにより接続)　│
│　　　　　　　　　　│JIS標準配列準拠(テンキー、15ファンクションキー付)　 │
│　　　　　　　　　　│CAPS 及び カナのロックはソフトウェアで制御可能　　　│
├──────────┼──────────────────────────┤
│パワーマネジメント　│あり(内蔵FDD/内蔵HDDのモータON/OFF制御、省エネ対応の│
│機能　　　　　　　　│ディスプレイの制御 *3)　　　　　　　　　　　　　　　│
├──────────┼──────────────────────────┤
│電　源　　　　　　　│AC100V±10％、50/60Hz　　　　　　　　　　　　　　　 │
├──────────┼──────────────────────────┤
│温湿度条件　　　　　│10〜35℃、20〜80％(ただし結露しないこと)　　　　　　│
├──────────┼──────────────────────────┤
│外形寸法　　　　　　│本　体 :380(W)×335(D)×150(H)mm (ゴム足含む)　　　 │
│　　　　　　　　　　│キーボード:439(W)×183(D)× 31(H)mm　　　　　　　　 │
├──────────┼──────────────────────────┤
│重　量　　　　　　　│本　体 :約7.7Kg　　　　　　　　　　　　　　　　　　 │
│　　　　　　　　　　│キーボード:約1.2Kg　　　　　　　　　　　　　　　　　│
├──────────┼──────────────────────────┤
│消費電力　　　　　　│33 W(最大120W)　　　　　　　　　　　　　　　　　　　│
├──────────┼──────────────────────────┤
│エネルギー消費効率　│33W　　　　　　　　　　　　　　　　　　　　　　　　 │
├──────────┼──────────────────────────┤
│インストールOS　　　│日本語MS-DOS(Ver5.0A-H)　　　　　　　　　　　　　　 │
│　　　　　　　　　　│Microsoft(R)Windows(TM)3.1　　　　　　　　　　　　　│
└──────────┴──────────────────────────┘
上記の内容は本体のハードウェアの仕様であり、オペレーティングシステム、
アプリケーションソフトによっては、上記のハードウェアの機能をサポートしていない
場合があります。

　*1:本体標準内蔵の増設RAMサブボード(2枚)を取り外し、増設RAMサブボード
　　 (32MB:PC-9821Bf-B01)を3枚実装した場合。
　*2:D-Sub14ピンインタフェース用プリンタケーブルを使用する場合は、オプションの
　　 プリンタインタフェース変換アダプタ「PC-9821-K02」が必要です。
　*3:専用ディスプレイを接続し、Windows3.1使用時制御可能。

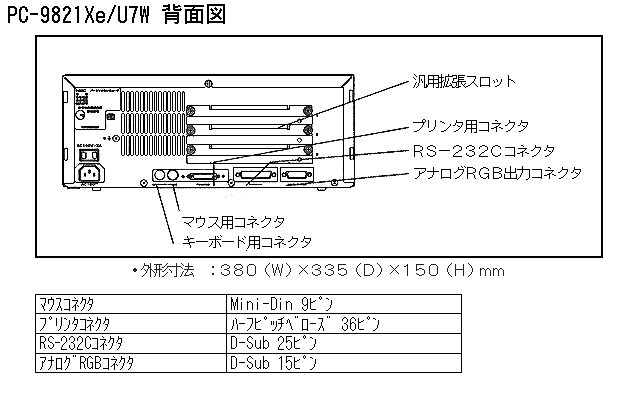

■商品情報3(外観図)
