９８ＭＡＴＥ
型名・価格：ＰＣ−９８２１Ａｓ３／Ｃ８Ｗ ４５８，０００円（税別）
ＰＣ−９８２１Ａｓ３／Ｕ２ ３４８，０００円（税別）
ＰＣ−９８２１Ａｓ３／Ｍ２ ３６２，０００円（税別）
発表：1994年１１月
◇◇◇ ＰＣ−９８２１Ａｓ３の主な機能仕様 ◇◇◇
┌───────────────┬────────────────────────────┐
│ │ 仕 様 │
│ ├───────────────┬────────────┤
│ │Windows3.1インストールモデル │FDDモデル │
│ ├───────────────┼──────┬─────┤
│ │PC-9821As3/C8W │PC-9821 │PC-9821 │
│ │ │As3/U2 │As3/M2 │
├───────────────┼───────────────┴──────┴─────┤
│ＣＰＵ │ライトバック・エンハンスドi486(TM)DX2(66MHz)*1 │
├───────────────┼────────────────────────────┤
│ セカンドキャッシュメモリ │オプション(最大256KB) │
├─┬─────────────┼────────────────────────────┤
│メ│ROM (Flash ROM) │96KB(BIOS、N88-BASIC(86)、32KB(システムセットアップ │
│モ│ │メニュー他) │
│リ├─────────────┼───────────────┬────────────┤
│ │RAM (ユーザーズメモリ) │7.6MB(増設RAMサブボード{8MB} │3.6MB(増設RAMサブボード │
│ │ │を1枚実装済) │{4MB}を1枚実装済) │
│ │ ├───────────────┴────────────┤
│ │ │増設RAMサブボードにより増設可能(最大:127.6MB*2) │
│ ├─────────────┼────────────────────────────┤
│ │ビデオRAM │12KB(テキスト表示用)、2MB(グラフィック表示用) │
├─┼─────────────┼────────────────────────────┤
│表│テキスト表示 │英数カナ:80文字×25行/80文字×20行、 │
│示│ │漢字(16ドット、ゴシック体):40文字×25行/40文字×20行 │
│機│ │文字単位にアトリビュート設定可能、グラフィック画面とは │
│能│ │独立したコードリフレッシュ方式のテキスト画面表示サポート│
│ ├─────────────┼────────────────────────────┤
│ │グラフィック表示 │640×400ドット(16色)、640×400/480ドット(256色) *3 │
│ ├─────────────┼────────────────────────────┤
│ │ウィンドウアクセラレータに│アクセラレータにS3社製Vision864を搭載 │
│ │よるグラフィック表示 │640×400/480ドット(256色または1,677万色)、 │
│ │ │1,024×768ドット(256色)、1280×1024ドット(256色) │
├─┴─────────────┼────────────────────────────┤
│サウンド機能 │PCM録音・再生機能 │
│ │(ステレオ、量子化8ビット/16ビット、サンプリングレート │
│ │4.13KHz〜44.1KHz) │
│ │FM音源機能(FM音源 6音、リズム音源 6音、SSG音源 3音) │
├─┬─────────────┼────────────────────────────┤
│入│キーボード │セパレートタイプ(本体とはカールケーブルにより接続)、 │
│力│ │JIS標準配列準拠 │
│装│ │(テンキー、15ファンクションキー付き、CAPS及びカナのロッ │
│置│ │クはソフトウェア制御可能) │
│ ├─────────────┼───────────────┬────────────┤
│ │マウス │バスマウス標準添付 │オプション │
├─┼─────────────┼───────────────┼──────┬─────┤
│補│フロッピィディスク │3.5インチフロッピィディスク │3.5インチ │5インチ │
│助│ │ドライブ×1(増設用3.5インチ │フロッピィ │フロッピィ│
│記│ │FDD(2台目内蔵用オプション) │ディスク │ディスク │
│憶│ │を増設可能) │ドライブ │ドライブ │
│装│ │ │×2 │×2 │
│置├─────────────┼───────────────┼──────┴─────┤
│ │固定ディスクディスク │内蔵(340MB) │オプション │
│ ├─────────────┼───────────────┼────────────┤
│ │CD-ROM │内蔵(2倍速、ファイルベイタイプ│オプション │
│ │ │専用インタフェース、 │ │
│ │ │平均アクセスタイム │ │
│ │ │:330ms(1/3ストローク) │ │
├─┴─────────────┼───────────────┴────────────┤
│インタフェース │キーボード(ミニDIN 8ピン) │
│ │マウス(バスマウス、ミニDIN 9ピン) │
│ │プリンタ(パラレル、ハーフピッチ 36ピン) │
│ │シリアル(RS-232C規格に準拠[最大19,200bps]、D-sub 25ピン)│
│ │ライン入出力(ステレオ、ミニジャック) │
│ │ヘッドホン出力(ステレオ、ミニジャック) │
│ │マイク入力(モノラル、ミニジャック) │
│ │ディスプレイ(アナログRGB、D-sub 15ピン) │
├───────────────┼────────────────────────────┤
│拡張スロット │汎用拡張スロット 4スロット(32ビットローカルバススロット │
│ │×2スロット兼用) │
├───────────────┼───────────────┬────────────┤
│ファイルスロット │CD-ROMドライブ(ファイルベイタ │1スロット │
│ │イプ)実装済み │(オプションにより、ファ │
│ │(CD-ROMドライブを取り外すこと │イルベイとしても使用可) │
│ │によりファイルベイ、または、フ│ │
│ │ァイルスロット{オプション} │ │
│ │としても使用可) │ │
├───────────────┼───────────────┴────────────┤
│アンプ・スピーカ │モノラルアンプ内蔵(内蔵音源・音楽CD・ライン入力のボリュ │
│ │ーム制御およびミキシング可能)、モノラルスピーカ内蔵 │
├───────────────┼────────────────────────────┤
│電 源 │AC100V±10%、50/60MHz、 │
│ │AC電源出力コンセント(AC100V 3A、本体電源スイッチ連動)2個│
├───────────────┼───────────────┬──────┬─────┤
│消費電力 │約50W │約40W │約50W │
│ │(最大210W) │(最大210W) │(最大220W)│
│ ├───────────────┴──────┴─────┤
│ │パワーマネジメント機能あり(内蔵FDD/内蔵HDDのモータON/OFF│
│ │制御、省エネ対応ディスプレイの制御(Wndows3.1使用時) │
├───────────────┼───────────────┬──────┬─────┤
│エネルギー消費効率 │50W │40W │50W │
├───────────────┼───────────────┴──────┴─────┤
│温湿度条件 │10〜35℃、20〜80%(ただし結露しないこと) │
├───────────────┼────────────────────────────┤
│外形寸法 │本体:380(W)×335(D)×150(H)mm │
│ │キーボード:439(W)×183(D)×31(H)mm │
├─────┬─────────┼───────────────┬──────┬─────┤
│重 量 │ 本体 │約10.9Kg │約9.0Kg │約9.8Kg │
│ ├─────────┼───────────────┴──────┴─────┤
│ │ キーボード │約1.2Kg │
├─────┴─────────┼───────────────┬────────────┤
│インストールソフトウェア │日本語MS-DOS(Ver5.0A-H) │なし │
│ │Microsoft(R)Windows(TM)3.1 │ │
│ │プラグ&プレイサポートソフト │ │
│ │ウェア │ │
├───────────────┼───────────────┴────────────┤
│主な添付品 │キーボード、保証書、電源ケーブル、アース線、デモンストレ│
│ │ーションプログラム(フロッピィディスク) │
│ ├───────────────┬────────────┤
│ │マウス、マイクロホン、 │ソフトウェアセットアップ│
│ │ソフト関連マニュアル、 │ガイド │
│ │PC-9821Ap3、As3システムイン │MS-DOS5.0Aアップグレード│
│ │ストールディスク │ディスク(フロッピィ │
│ │(フロッピィディスク) │ディスク) │
│ │バックアップディスク/ │ │
│ │ マニュアルセット購入券 │ │
└───────────────┴───────────────┴────────────┘
■上記の内容は本体のハードウェア仕様であり、オペレーティングシステム、アプリケーションソフト
によっては、上記のハードウェアの機能をサポートしていない場合があります。
*1:内蔵のオンチップ・キャッシュにライトバック機能を付加することで性能向上をはかったCPU。
*2:本体標準内蔵の増設RAMサブボード(1枚)を取り外し、増設RAMサブボード(32MB)を４枚実
装した場合。
*3:日本語MS-DOS(Ver5.0A-H)環境でのみサポート。
※本ドキュメントに掲載されている会社名、商品名などは、各社の商標または登録商標です
※本ドキュメントの記載内容は1994年10月現在のものです
※本ドキュメントに記載されている製品の補修用性能部品の最低保有年数は製造打切後7年です
※ドキュメント中の価格は全て税別です

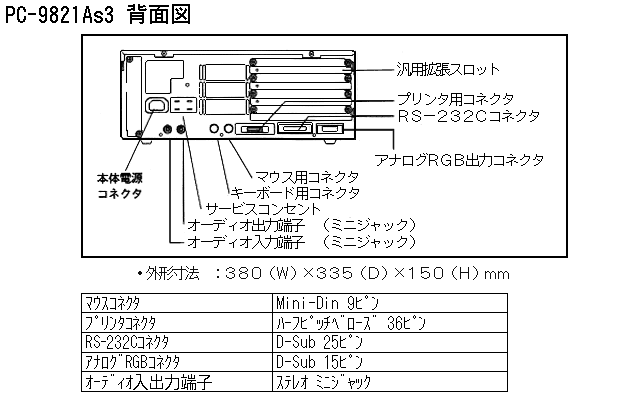

■商品情報3(外観図)
|
