│9.5インチTFTカラー液晶ユニット│
└───────────────┘

┌────┬───────────────┬───────┐
│型名　　│品名　　　　　　　            │標準価格(税別)│
├────┼───────────────┼───────┤
│FC-9855 │9.5インチTFTカラー液晶ユニット│  販売店見積  │
└────┴───────────────┴───────┘
　　　　　　　　　　　　　　　　　　　　発表：1994年５月

■概要
　FC-9855は、9.5型相当のTFTカラー液晶を採用した表示ユニットです。
　640×480/640×400ドット表示が可能です。
　さらに、タッチパネルを標準装備しています。

■特長

　・9.5型相当TFTカラー液晶採用
　　FC-9855は、視認性に優れた(視野角:左右45度 上30度 下35度)9.5型相当TFTカ
　　ラー液晶ユニットを採用し、640×480/640×400ドット(ドットピッチ0.3mm)表
　　示、16色/256色/4,096色表示が可能です。
　　コンパクトサイズ(外形寸法:325(W)×57(D)×278(H)mm)であるため、装置・盤
　　・卓等への組み込みに適しています。
　　さらに、液晶ディスプレイであるため、ノイズ等のある工場現場環境でも安定
　　した表示をおこなうことができます。
┌──────┬────────────┐
│項目        │液晶表示エリヤの仕様    │
├──────┼────────────┤
│ドットピッチ│0.10mm(H)×0.30mm(V)    │
├──────┼────────────┤
│表示エリヤ  │192mm(H)×144mm(V)      │
├──────┼────────────┤
│輝度        │90cd/平方メートル(TYP)  │
└──────┴────────────┘

　・タッチパネル標準装備
　　アナログ・抵抗膜方式のタッチパネル(分解能:640×480)を標準装備している
　　ため、キーボードを使用しないシステムを構築することができ、工場現場等で
　　の操作性向上できます。
　　タッチパネルとCPU本体とはRS-232Cインタフェースで接続されます。
　　タッチパネルは押された座標データ(X/Yの3桁表示、X:000〜639 Y:000〜479)を
　　同インタフェース経由でCPU本体へ送信します。

　・タッチパネル用サポートソフトウェア(別売)を提供
　　タッチパネル用サポートソフトウェアとして、マウス操作をエミュレートする
　　タッチパネル用サポートソフトウェアを提供しています。
　　RS-232Cインタフェース経由でCPU本体へ送信されるタッチパネルからの操作デ
　　ータをマウスの操作データへ変換し、マウスインタフェースを持つソフトウェ
　　アの制御を可能とします。

　　・タッチパネル用サポートソフトウェア(DOS・Windows(R)3.1版)  FS98-1201-31
　　・タッチパネル用サポートソフトウェア(W) (Windows(R)3.1、Windows(R)95、
　　　WindowsNT(R)版)  FS98-1202-31

　・FC-9855の添付品
　　電源ケーブル(2m)、アナログRGBケーブル(1.5m)、RS-232Cケーブル(1.5m)、連
　　結金具、連結金具用ネジ(M4×8mm)、ユーザーズマニュアル、保証書。
　　*連結金具、連結金具用ネジはFC-9801Kと一体化時に使用

■注意事項

　・FC-9855で640×480ドット表示、256色×4,096色表示を行うためには、FC-9801
　　シリーズ本体側にウィンドウアクセラレータボード他が必要な場合があります。

　・FC98-NXシリーズでは利用できません。

　・一部の機種では、アナログRGBケーブル(FC-9821XA-K01)または、ディスプレイ
　　インタフェース変換アダプタ(PC-9821-K06)が必要です。

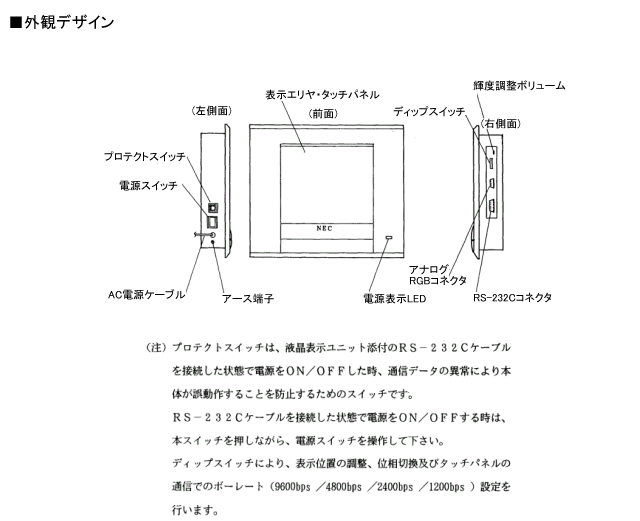

■商品情報3(外観図)
