各部の名称と説明

[1017020101]

各部の名称

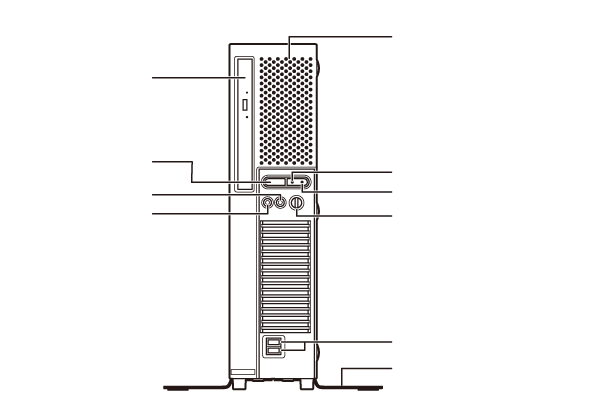

◆本体前面


※1: 増設ハードディスクモデル、RAIDモデル、およびStandby Rescue Multiモデルの場合、2台目のハードディスクが占有します。
バッテリモデルの場合、バッテリパックが占有します。

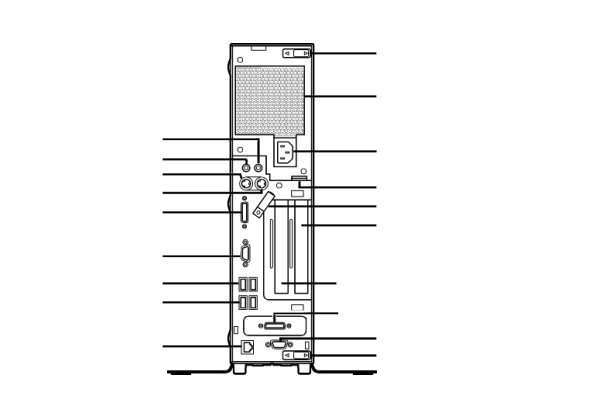

◆本体背面

ME背面図
※1: パラレルポートモデルの場合、パラレルポートボードが占有し、パラレルポートが搭載されます。
バッテリモデルの場合、バッテリコントロールユニットが占有します。
※2: バッテリモデルの場合、バッテリコントロールユニットが占有します。
※3: GeForce GT 435Mモデルの場合、GeForce GT 435Mが占有し、GeForce GT 435MのDMS-59コネクタが搭載されます。
バッテリモデルの場合、PCI Express x16スロットは使用できません。

各部の説明

1.光学ドライブ(光学ドライブモデルのみ)

DVDスーパーマルチドライブ、またはDVD-ROMドライブが内蔵されています。内蔵されているドライブはお使いのモデルによって異なります。
→「光学ドライブ

2.電源スイッチ(

電源のオン/オフや電源状態の変更などで使用するスイッチです。
→「電源

3.ヘッドフォン端子(

ミニプラグのステレオヘッドフォンを接続する端子です。ヘッドフォンを接続すると内蔵スピーカからの音は出なくなります。ヘッドフォンを耳にあてたままジャックの抜き差しをしないでください。

4.マイク端子(ミニジャック)(

マイクロフォンなどを接続し、音声を入力するための端子です。

5.ファイルベイ

内蔵3.5型ベイ用機器を取り付けます。


  • 増設ハードディスクモデル、RAIDモデル、およびStandby Rescue Multiモデルの場合、ファイルベイは2台目のハードディスクで占有されています。内蔵3.5型ベイ用機器を取り付けることはできません。
  • バッテリモデルの場合、ファイルベイはバッテリパックで占有されています。内蔵3.5型ベイ用機器を取り付けることはできません。

→「ファイルベイ用機器
→「ハードディスク
→「バッテリ

6.電源ランプ(

電源の状態を表示するランプです。電源が入っているときとスリープ状態のときに点灯します。
→「電源
→「表示ランプ

7.ディスクアクセスランプ(

内蔵のハードディスク(またはSSD)、光学ドライブにアクセスしているときに点灯します。機種によってアイコンが異なりますが、機能は同じです。


ディスクアクセスランプの点灯中は電源スイッチを押さないでください。ハードディスク(またはSSD)の内容が壊れることがあります。

→「表示ランプ

8.音量調節つまみ(

内蔵スピーカや、ヘッドフォン/オーディオ出力端子から出力される音量を調節するためのつまみです。

9.USBコネクタ(

USB機器を接続するコネクタです。本機のUSBコネクタは、USB 2.0とUSB 1.1の機器に対応しています。USB 2.0の転送速度を出すためには、USB 2.0対応の機器を接続する必要があります。
→「USBコネクタ

10.USBコネクタ(USB 3.0対応)(

USB機器を接続するコネクタです。本機のUSBコネクタは、USB 3.0、USB 2.0およびUSB 1.1の機器に対応しています。USB 3.0の転送速度を出すためには、USB 3.0対応の機器を接続する必要があります。
→「USBコネクタ

11.スタビライザ

本体を安定させるための脚です。

12.ライン入力端子(ミニジャック)(H013

オーディオ機器から音声信号を入力する端子です。

13.ライン出力端子(ミニジャック)(H014

オーディオ機器へ音声信号を出力する端子です。

14.PS/2キーボードコネクタ(H045

PS/2接続(ミニDIN6ピン)のキーボードを接続するコネクタです。
→「キーボード

15.PS/2マウスコネクタ(H046

PS/2接続(ミニDIN6ピン)のマウスを接続するコネクタです。

16.アナログRGBコネクタ(

アナログインターフェイスのディスプレイを接続するコネクタです。
→「ディスプレイ

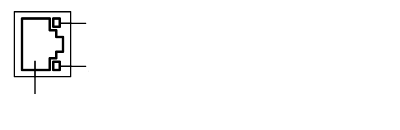

17.LANコネクタ(

LANケーブルを接続するコネクタです。


通信速度ランプ
ネットワーク通信/接続ランプ(ACT/LINK)
LANコネクタ

18.スライドストッパ

本体のルーフカバーを固定します。
→「本体カバー類の開閉

19.通風孔

本体内部の熱を逃がすための孔です。


物を載せたり壁などでふさがないように注意してください。

20.AC電源コネクタ

ACコンセントから本体に100Vの電源を供給するためのコネクタです。
添付の電源コードを接続します。

21.筐体ロック(

別売のセキュリティケーブルを取り付けることができます。
→「セキュリティ機能

22.ケーブルストッパ

キーボードなどのケーブルが抜けるのを防止したり、ケーブル接続した機器の盗難を防止します。ケーブルストッパは、添付品収納箱に入っています。
→「ケーブルストッパ

23.PCIスロット

PCIボードを取り付けるためのスロットです。
本機の機能を強化、拡張することができます。


バッテリモデルの場合、PCIスロットは、バッテリコントロールユニットで占有されています。PCIボードを取り付けることはできません。

→「PCIボード
→「バッテリ

24.PCI Express x1スロット

PCI Express x1ボードを取り付けるためのスロットです。
本機の機能を強化、拡張することができます。


  • パラレルポートモデルの場合、PCI Express x1スロットは、パラレルボードで占有されています。PCI Express x1ボードを取り付けることはできません。
  • バッテリモデルの場合、PCI Express x1スロットは、バッテリコントロールユニットで占有されています。PCI Express x1ボードを取り付けることはできません。

→「PCI Express x1ボード
→「バッテリ

パラレルポート)(パラレルポートモデルのみ)

パラレルポート対応機器を接続するための端子です。


パラレルポートには、D-Sub25ピンのシリアルポート対応機器を接続しないでください。

25.PCI Express x16スロット

PCI Express x16ボードを取り付けるためのスロットです。
本機の機能を強化、拡張することができます。


  • GeForce GT 435Mモデルの場合、PCI Express x16スロットは、GeForce GT 435Mで占有されています。PCI Express x16ボードを取り付けることはできません。
  • バッテリモデルの場合、PCI Express x16スロットは使用できません。

→「PCI Express x16ボード

DMS-59コネクタ(GeForce GT 435Mモデルのみ)

GeForce GT 435Mボードに搭載されているコネクタです。添付のデジタルケーブル経由で、デジタルインターフェイスのディスプレイと接続します。
→「ディスプレイ

26.シリアルポート(

シリアルポート対応機器を接続するための端子です。

27.DVI-Dコネクタ(H060

DVI-Dインターフェイスのディスプレイと接続します。
→「ディスプレイ
