この『システム設定』は UltraLite タイプVB 用です。

[000001-28]

メモ

本マニュアルの操作のしかたについては、「本マニュアルの使い方」をご覧ください。

対象オペレーティングシステム

Windows 8.1 Pro Update 64ビット（Windows 10 Proライセンスからのダウングレード）

対象機種

タイプ名	型名
UltraLite タイプVB	VK24M/B-T、VK23T/B-T、VK23L/B-T、VK245/B-T、VK24N/B-T、VK23R/B-T、VK23J/B-T、VK248/B-T、VJ24M/B-T、VJ23T/B-T、VJ23L/B-T、VJ245/B-T

本マニュアル中の説明で、タイプ名や型名を使用している場合があります。

2016年 12月　初版

本マニュアルの表記について

[010003-28]

本マニュアルで使用しているアイコンや記号、オペレーティングシステム名の正式名称、表記について、下記をご覧ください。

本マニュアルで使用しているアイコンの意味

アイコン	意味
チェック	してはいけないことや、注意していただきたいことを説明しています。よく読んで注意を守ってください。場合によっては、作ったデータの消失、使用しているアプリケーションの破壊、パソコンの破損の可能性があります。
メモ	利用の参考となる補足的な情報をまとめています。
参照	マニュアルの中で関連する情報が書かれているところを示しています。

本マニュアルで使用しているオペレーティングシステム名の正式名称

本文中の表記	正式名称
Windows	Windows 8.1 Pro Update 64ビット（Windows 10 Proライセンスからのダウングレード）

本マニュアルで使用している表記の意味

本文中の表記	意味
本機、本体	本マニュアルの対象機種を指します。特に周辺機器などを含まない対象機種を指す場合、「本体」と表記します。
光学ドライブ	DVDスーパーマルチドライブ、またはDVD-ROMドライブを指します。書き分ける必要のある場合は、そのドライブの種類を記載します。
光学ドライブモデル	DVDスーパーマルチドライブ、またはDVD-ROMドライブが添付されているモデルを指します。
無線LANモデル	無線LANが搭載されているモデルを指します。
モバイルブロードバンドモデル	LTE通信に対応したモバイルブロードバンドが搭載されているモデルを指します。
ワイヤレス機能	無線LAN機能、Bluetooth機能、モバイルブロードバンドを指します。ご購入時に選択したモデルによって異なります。
インテル^® vPro テクノロジー対応モデル	次のモデルを指します。以下の型名の無線LANモデル VK24M/B-T、VK245/B-T、VK24N/B-T、VK248/B-T、VJ24M/B-T、VJ245/B-T
SDメモリーカード	「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」を指します。特定のSDカードを指す場合、個別に記載します。
内蔵バッテリモデル	内蔵バッテリが搭載されているモデルを指します。
内蔵バッテリ無しモデル	内蔵バッテリが搭載されていないモデルを指します。
BIOSセットアップユーティリティ	本文中に記載されているBIOSセットアップユーティリティは、画面上では「BIOS Setup」と表示されます。
「コントロールパネル」を表示し、「システムとセキュリティ」→「管理ツール」→「システム情報」	「コントロールパネル」を表示し、「システムとセキュリティ」→「管理ツール」→「システム情報」を順にクリックする操作を指します。
チャームバー	チャームの載った右端から表示されるバーを指します。
【　】	【　】で囲んである文字はキーボードのキーを指します。【Ctrl】＋【Y】と表記してある場合、【Ctrl】キーを押したまま【Y】キーを押すことを指します。
『　』	『　』で囲んである文字は、マニュアルの名称を指します。

BIOSセットアップユーティリティを起動する

[030101-28]

電源を入れ、すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

チェック BIOS セットアップユーティリティが表示されない場合は、いったん本機を再起動して、すぐに【F2】を数回押してください。

BIOSセットアップユーティリティの基本操作

[030102-28]

チェック BIOSセットアップユーティリティで設定を行っている間は、本機の電源スイッチで電源を切らないでください。
電源を切る場合は、必ずBIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切ってください。

BIOSセットアップユーティリティの操作、設定はキーボードで行います。

BIOSセットアップユーティリティで使用する主なキーについては次をご覧ください。

キー	機能・操作
【←】【→】	「Main」「Config」などのメニューバーの項目を選択します。
【↑】【↓】	設定項目を選択します。設定可能な値を一覧表示している場合は、設定値を選択します。
【Enter】	現在の項目に設定可能な値を一覧表示し、選択するメニューを表示します。また設定値を決定しメニューを閉じます。印が付いた設定項目でサブメニューを表示します。「System Date」「System Time」で設定する桁を移動します。
【Esc】	「Restart」メニューを表示します。サブメニュー表示時、前の画面に戻ります。
【F9】	BIOSセットアップユーティリティの設定値を工場出荷時の状態に戻します。
【F10】	設定の変更を保存し、本機を再起動します。
【Tab】	「System Date」「System Time」で設定する桁を移動します。

BIOSセットアップユーティリティを終了する

[030103-28]

チェック BIOSセットアップユーティリティ終了後に電源を切る場合は、必ずBIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切ってください。

変更を保存して終了する

【F10】を押す
確認の画面が表示されます。中止したいときは【Esc】を押してください。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

メモ「Restart」で「Exit Saving Changes」を選択し、BIOSセットアップユーティリティを終了することもできます。

変更を保存せず終了する

キーボードの【←】【→】でメニューバーの「Restart」を選択する
メニューが表示されます。
キーボードの【↓】で「Exit Discarding Changes」を選択し、【Enter】を押す
設定の保存についての確認画面が表示された場合は、「No」を選択して【Enter】を押してください。
設定値を変更せずにBIOSセットアップユーティリティが終了し、本機が再起動します。

工場出荷時の設定値に戻す

[030104-28]

チェック BIOSセットアップユーティリティ終了後に電源を切る場合は、必ずBIOSセットアップユーティリティを終了し、Windows起動後にWindows上から電源を切ってください。

設定を工場出荷時の値に戻すときは、次の手順で行ってください。

BIOSセットアップユーティリティを起動する
【F9】を押す
確認の画面が表示されます。
中止したいときは【Esc】を押してください。
「Yes」が選択されていることを確認して【Enter】を押す
工場出荷時の設定値を読み込みます。
【F10】を押す
確認の画面が表示されます。

メモメニューバーの「Restart」で「Exit Saving Changes」を選択し、BIOSセットアップユーティリティを終了することもできます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上で設定は完了です。

「Main」メニュー

[030201-28]

設定項目	設定値	説明
UEFI BIOS Version	－	UEFI BIOSのバージョンを表示します。
UEFI BIOS Date (Year-Month-Day)	－	UEFI BIOSの作成日を表示します。
Embedded Controller Version	－	ECのコントローラバージョンを表示します。
ME Firmware Version	－	MEのファームウエアバージョンを表示します。
Machine Type Model	－	型番を表示します。
System-unit serial number	－	本機の製造番号を表示します。
System board serial number	－	システム基板の製造番号を表示します。
CPU Type	－	CPUタイプを表示します。
CPU Speed	－	CPU速度を表示します。
Installed memory	－	搭載されている総メモリ容量を表示します。
UUID	－	UUID番号を表示します。
MAC Address (Internal LAN)	－	MACアドレスを表示します。
UEFI Secure Boot	－	UEFI Secure Boot機能の現在の設定値が表示されます。
OA2	－	OA2を表示します。

「Config」メニュー

[030202-28]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目			設定値	説明
Network
	Wake On LAN^※1		【AC Only】 AC and Battery Disabled	LANに接続されているパソコンの電源を遠隔で投入できる、Wake On LAN機能の有効／無効を設定します。 AC Only：ACアダプタを接続中にWake On LAN機能が動作します。 AC and Battery：ACアダプタとバッテリの両方を接続したときにWake On LAN機能が動作します。 Disabled：Wake On LAN機能を無効にします。
	UEFI IPv4 Network Stack		【Enabled】 Disabled	IPv4プロトコルによる起動の有効／無効を設定します。
	UEFI IPv6 Network Stack		【Enabled】 Disabled	IPv6プロトコルによる起動の有効／無効を設定します。
	UEFI PXE Boot Priority		IPv6 First 【IPv4 First】	PXEブートを行うプロトコルを選択します。
USB
	USB UEFI BIOS Support		【Enabled】 Disabled	USB接続のデバイスから、起動を許可するかどうかを設定します。
	Always On USB		【Enabled】 Disabled	USBポートで外部デバイスに充電できるかどうかを設定します。
	Charge in Battery Mode^※2		Enabled 【Disabled】	「Enabled」に設定すると、バッテリ駆動時に、スリープ状態、休止状態、および電源オフ時のUSBポート充電が可能になります。
Keyboard/Mouse
	Trackpad		【Enabled】 Disabled	USBマウスを使用するときなど、NXパッド（タッチパッド）を無効にしたい場合は、「Disabled」に設定します。
	Fn and Ctrl Key swap		Enabled 【Disabled】	「Enabled」に設定すると、本体キーボードの【Fn】と【Ctrl】の機能を入れ換えます。
Display
	Boot Display Device		【LCD】 DisplayPort HDMI	起動時に使用するディスプレイを選択します。
	Total Graphics Memory		【256MB】 512MB	グラフィックスメモリに割り当てるメモリを選択します。
	Boot Time Extension		1 second 2 seconds 3 seconds 5 seconds 10 seconds 【Disabled】	起動時間を変更します。外部ディスプレイによっては認識に時間のかかる場合があります。外部ディスプレイが認識できないときは、この時間を変更します。
Power
	Intel (R) SpeedStep technology		【Enabled】 Disabled	Intel SpeedStep^® テクノロジーの有効／無効を設定します。
		Mode for AC^※3	【Maximum Performance】 Battery Optimized	ACアダプタ使用時のIntel SpeedStep^®テクノロジーの実行時のモードを選択します。 Maximum Performance：常に最高速度で動作します。 Battery Optimized：常に最低速度で動作します。
		Mode for Battery^※3	Maximum Performance 【Battery Optimized】	バッテリ使用時のIntel SpeedStep^®テクノロジーの実行時のモードを選択します。 Maximum Performance：常に最高速度で動作します。 Battery Optimized：常に最低速度で動作します。
	Adaptive Thermal Management
		Scheme for AC	【Maximize Performance】 Balanced	ACアダプタ使用時の温度管理の設定を選択します。 Maximize Performance：CPUを減速します。 Balanced：ファンの音や温度、パフォーマンスのバランスをとります。
		Scheme for Battery	Maximize Performance 【Balanced】	バッテリ使用時の温度管理の設定を選択します。 Maximize Performance：CPUを減速します。 Balanced：ファンの音や温度、パフォーマンスのバランスをとります。
	CPU Power Management		【Enabled】 Disabled	システムが動いていないときにCPUの動作を自動的に止める省電力機能の有効／無効を設定します。
	Power On with AC Attach		Enabled 【Disabled】	「Enabled」に設定すると、ACアダプタを接続するとパソコンが起動します。休止状態の場合は、休止状態から復帰します。
	Disable Built-in Battery		【Enter】	内蔵バッテリを使用しない設定をします。
Beep and Alarm
	Password Beep		Enabled 【Disabled】	「Enabled」にすると、パスワード入力時にビープ音が鳴ります。
	Keyboard Beep		【Enabled】 Disabled	「Disabled」にすると、割り当てられていない組み合わせでキーを入力した場合にビープ音が鳴らなくなります。
Intel (R) AMT^※4
	Intel (R) AMT Contrrol		【Enabled】 Disabled Permanently Disabled	Intel^® Active Management Technology (AMT) 機能の有効／無効を設定します。 Enabled：Intel^® Active Management Technology (AMT) 機能を有効にして、ME BIOS Extensionにセットアップ項目が追加されます。Intel^® Management Engine BIOS Extension画面は、電源をONにした後に【Enter】を押して「Startup Interrupt Menu」を表示し、【Ctrl】+【P】を押します。 Disabled：Intel® Active Management Technology (AMT) 機能を無効にします。 Permanently Disabled：Intel® Active Management Technology (AMT) 機能を永久に無効にします。この設定を選択する場合は注意してください。
	CIRA Timeout		0～255	CIRA接続を確立するときのタイムアウト時間を設定します。 1～254：タイムアウト時間を秒で設定します。 0：タイムアウト時間をデフォルトの60秒の時間で設定します。 255：接続が確立するまで待機します。
	Console Type		VT100 【VT100+】 VT-UTF8 PC ANSI	コンソールタイプを設定します。

※1　「Hard Disk1 Password」が設定されている場合は機能しません。
「Power-On Password」設定時に、「Password at Unattended Boot」を「Enabled」に設定した場合は機能しません。

※2　「Always On USB」を「Disabled」に設定した場合は表示されません。

※3　「Intel SpeedStep(R) technology」を「Disabled」に設定した場合は機能しません。

※4　モデルによっては表示されない場合があります。

「Date/Time」メニュー

[030209-28]

設定項目		設定値	説明
System Date		－	現在の日付を「月日年」で設定します。
System Time		－	現在の時刻を「時分秒」で設定します。

「Security」メニュー

[030203-28]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目		設定値	説明
Password
	Supervisor Password^※6^※10	Enabled 【Disabled】	スーパバイザパスワードを設定します。設定については、「スーパバイザパスワード／パワーオンパスワード／ハードディスクパスワードの設定」をご覧ください。 Enabled：パスワードが設定されています。 Disabled：パスワードが設定されていません。
	Lock UEFI BIOS Settings	Enabled 【Disabled】	「Enabled」に設定すると、パワーオンパスワードでBIOSセットアップユーティリティを起動したときに、BIOS設定項目を変更できなくなります。この機能は、スーパバイザパスワードが設定されている場合のみ有効です。
	Password at Power-On	【Enabled】 Disabled	スーパバイザパスワード、パワーオンパスワード、ハードディスクパスワードの入力要求を切り替えます。「Disabled」に設定したあとに、上記のうちで設定済みのパスワードを変更または新たに設定すると、電源が切れた状態または休止状態から電源ボタンを押して起動したときに、パスワードの入力を省略できます。 BIOSセットアップユーティリティの起動時は、この設定に関わらずスーパバイザパスワードまたはパワーオンパスワードの入力が必要です。
	Password at Unattended Boot	【Enabled】 Disabled	「Disabled」に設定すると、電源が切れた状態または休止状態から、遠隔操作で起動したときにパスワードの入力が必要無くなります。この機能は「Power-On Password」についてのみ有効です。
	Password at Restart	Enabled 【Disabled】	再起動時にパスワードの入力を必要とするかどうかを設定します。
	Password at Boot Device List	Enabled 【Disabled】	「Enabled」に設定すると、起動デバイス一覧表示の保護が有効になります。
	Password Count Exceeded Error	【Enabled】 Disabled	「Disabled」に設定すると、パスワードの再試行数をカウントしません。
	Set Minimum Length	4 characters 5 characters 6 characters 7 characters 8 characters 9 characters 10 characters 11 characters 12 characters 【Disabled】	パワーオンパスワードおよびハードディスクパスワードの最小文字数を設定します。
	Power-On Password^※6^※10	Enabled 【Disabled】	起動時のパスワードを設定します。設定については、「スーパバイザパスワード／パワーオンパスワード／ハードディスクパスワードの設定」をご覧ください。 Enabled：パスワードが設定されています。 Disabled：パスワードが設定されていません。
	Hard Disk1 Password^※6^※10	User User+Master 【Disabled】	「User」または「User+Master」の選択後、ハードディスクパスワードを設定します。設定については、「スーパバイザパスワード／パワーオンパスワード／ハードディスクパスワードの設定」をご覧ください。 User：ハードディスクユーザパスワードが設定されています。 User+Master：ハードディスクユーザパスワードとハードディスクマスタパスワードが設定されています。 Disabled：パスワードが設定されていません。
Fingerprint
	Predesktop Authentication	【Enabled】 Disabled	「Enabled」に設定するとOSがロードされる前の指紋認証を有効にします。
	Reader Priority	【External ->Internal】 Internal Only	指紋センサーを選択します。 External ->Internal：外付けの指紋センサーが接続している場合、外付けの指紋センサーを優先して使用します。 Internal Only：内蔵の指紋センサーを使用します。
	Security Mode	【Normal】 High	指紋認証に失敗したときにパソコン起動時に入力する、パスワードを選択します。 Normal：「Power-On Password」または「Supervisor Password」の入力が必要になります。　 High：「Supervisor Password」の入力が必要になります。
	Password Authentication^※1	【Enabled】 Disabled	「Disabled」に設定すると、パスワード認証が使用できなくなります。
	Reset Fingerprint Data	Enter	登録されている指紋データを削除します。
Security Chip
	Security Chip Selection	【Discrete TPM】 Intel PTT	セキュリティチップを選択します。
	Security Chip^※4	Active 【Inactive】 Disabled	セキュリティチップ機能の状態の表示および設定をします。「Active」または「Inactive」に設定した場合、セキュリティチップが利用可能になります。
	Clear Security Chip^※2	Enter	セキュリティチップを初期化します。
	Intel (R) TXT Feature^※5^※9	Enabled 【Disabled】	「TXT」を使用する場合は「Enabled」を選択します。
	Physical Presence for Provisioning	Enabled 【Disabled】	「Enabled」にすると、セキュリティチップの設定が変更される場合に、メッセージで確認します。
	Physical Presence for Clear	【Enabled】 Disabled	「Disabled」にすると、セキュリティチップが初期化される場合に、メッセージで確認しません。
UEFI BIOS Update Option
	Flash BIOS Updating by End-Users	【Enabled】 Disabled	スーパバイザパスワードが設定されている場合、「Disabled」に設定すると、BIOS更新時にスーパバイザパスワードの入力が必要になります。
	Secure RollBack Prevention	【Enabled】 Disabled	「Disabled」に設定すると、以前のバージョンへBIOSを戻すことができるようになります。「Enabled」に設定すると、以前のバージョンへBIOSを戻すことはできません。
Memory Protection
	Execution Prevention	【Enabled】 Disabled	「Enabled」に設定すると、ウィルスやワームからPCを保護します。プログラムが正常に動作しない場合は、「Disabled」を選択してから再度「Enabled」を選択してください。
Virtualization
	Intel (R) Virtualization Technology^※7	Enabled 【Disabled】	「Enabled」を選択すると、Intel^® VT機能を有効にします。
	Intel (R) VT-d Feature^※7	Enabled 【Disabled】	「Enabled」を選択すると、Intel^® VT-d機能を有効にします。
I/O Port Access
	Ethernet LAN	【Enabled】 Disabled	「Disabled」に設定すると、有線LANを無効にします。
	Wireless LAN	【Enabled】 Disabled	「Disabled」に設定すると、無線LANを無効にします。
	Wireless WAN	【Enabled】 Disabled	「Disabled」に設定すると、モバイルブロードバンドを無効にします。
	Bluetooth	【Enabled】 Disabled	「Disabled」に設定すると、Bluetoothを無効にします。
	USB Port	【Enabled】 Disabled	「Disabled」に設定すると、USBコネクタを無効にします。
	Memory Card Slot	【Enabled】 Disabled	「Disabled」に設定すると、SDメモリーカードスロットを無効にします。
	Integrated Camera^※8	【Enabled】 Disabled	「Disabled」に設定すると、Webカメラを無効にします。
	Microphone	【Enabled】 Disabled	「Disabled」に設定すると、マイク入力（内蔵マイク／外付けマイク）を無効にします。
	Fingerprint Reader	【Enabled】 Disabled	「Disabled」に設定すると、指紋認証を無効にします。
Internal Device Access
	Bottom Cover Tamper Detection^※3	Enabled 【Disabled】	「Enabled」に設定すると、改ざん検出を無効にします。改ざんが検出された場合、システムを起動するには、スーパーバイザパスワードが必要になります。
Secure Boot^※7
	Secure Boot	【Enabled】 Disabled	Secure Boot機能の有効／無効を設定します。通常は「Enabled」に設定してください。
	Platform Mode	【User Mode】 Setup Mode	プラットフォームモードの状態を表示します。
	Secure Boot Mode	【Standard Mode】 Custom Mode	セキュアブートの状態を表示します。
	Reset to Setup Mode	Enter	現在のプラットフォームのキーをクリアして、システムを「Setup Mode」にするために使用します。「Setup Mode」で、独自のプラットフォームのキーをインストールし、Secure Boot署名データベースをカスタマイズできます。 Secure Boot Modeの設定が「Custom Mode」に設定されます。
	Restore Factory Keys	Enter	セキュアブートデータベース内のすべてのキーと証明書を工場出荷時の状態に復元するために使用します。カスタマイズしたSecure Boot設定は消去され、Windows 8用の証明書を含む元の署名データベースとともに、デフォルトのプラットフォームキーが再構築されます。
	Clear All Secure Boot Keys	Enter	セキュアブートデータベース内のすべてのキーをクリアします。
Intel (R) SGX
	Intel (R) SGX Control	Enabled 【Software Controlled】 Disabled	Intel^® SGX機能の有効／無効を設定します。 Enabled：Intel^® SGX機能を有効にします。 Software Controlled：Intel^® SGX機能をアプリケーションソフトで制御します。 Disabled：Intel^® SGX機能を無効にします。
	Current State	Disabled	現在の Intel^® SGX機能の状態を表示します。「Intel (R) SGX Control」で「Software Controlled」を選択時のみ表示されます。
	Change Owner EPOCH	Enter	所有者のエポックをランダムな新しい値に変更します。
Device Guard
	Device Guard	【Disabled】 Enabled	Device Guard機能を有効/無効にします。 Device Guard機能を使用するとき以外は、設定値を変更しないでください。

※1　「Security Mode」を「High」に設定した場合に表示されます。

※2　「Security Chip」を「Active」に設定した場合に表示されます。

※3　スーパバイザパスワードを有効にしないと、有効になりません。

※4　Windows起動後は「Active」に設定されます。

※5　「Security Chip」を「Active」に設定した場合、モデルによっては表示される場合があります。

※6　パスワードを設定している場合、パスワード入力画面でキーを入力しないと約1分後に電源が切れます。パスワード入力画面が表示される前にキーを押すと、電源が切れない場合があります。

※7　「Device Guard」を「Enabled」に設定した場合は変更できません。

※8　Webカメラが搭載されたモデルを選択した場合のみ表示されます。

※9　「Security Chip Selection」を「Intel PTT」に設定した場合は変更できません。

※10 パスワードを設定している場合、パスワード入力に3回失敗すると電源が切れます。

スーパバイザパスワード／パワーオンパスワード／ハードディスクパスワードの設定

「Supervisor Password」、「Power-On Password」、「Hard Disk1 Password」にカーソルを合わせて【Enter】を押すと表示される設定画面で設定します。
ハードディスクパスワードの場合は、上記操作のあと「User」または「User+Master」を選択して表示される画面で設定します。

新しくパスワードを設定する場合は、「Enter New Password」欄に設定するパスワードを入力して【Enter】を押し、「Confirm New Password」欄に確認のために同じパスワードを入力して【Enter】を押してください。

設定済みのパスワードを変更する場合は、「Enter Current Password」欄に現在のパスワードを入力して【Enter】を押した後で、新しくパスワードを設定する場合と同様にパスワードを入力してください。

スーパバイザパスワードもしくはパワーオンパスワードを設定した場合、が表示されます。設定したパスワードを入力して【Enter】を押してください。

ハードディスクユーザパスワードを設定した場合、が表示されます。設定したパスワードを入力して【Enter】を押してください。

ハードディスクマスタパスワードを入力するには、が表示された状態で【F1】を押し、が表示されたらパスワードを入力して【Enter】を押してください。

アイコンをに戻すには、再度【F1】を押してください。

チェック

パスワードは半角50文字以内で、以下の文字のみ使用することができます。アルファベットの大文字と小文字は区別されません。
- アルファベット(a～z)
- 数字(0～9)
- 半角スペース
新しいパスワードに何も入力しないで【Enter】を押し、確認のメッセージが表示された場合は、内容を確認し操作してください。パスワードが解除されます。
スーパバイザパスワードとパワーオンパスワードが設定されている場合、パワーオンパスワードを入力してBIOSセットアップユーティリティを起動すると、設定可能な項目が制限されます。
パワーオンパスワードに加えて、ハードディスクパスワードを設定している場合は、通常の起動の際にパワーオンパスワード／ハードディスクパスワードを両方入力する必要がありますが、パワーオンパスワードとハードディスクパスワードを同一に設定するとパスワード入力は1回になります。
設定したパスワードは忘れないようにしてください。パスワードは本機を再セットアップしても解除できません。パスワードを忘れてしまった場合、有償での解除処置となります。

「Startup」メニュー

[030204-28]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目		設定値	説明
Boot^※1
	Boot Priority Order	Windows Boot Manager USB CD USB FDD ATA HDD0 USB HDD PCI LAN	本機を起動するときに、OSを検索するデバイスの順番を設定します。上にあるデバイスから検索し、OSが存在しないなどの理由で起動に失敗した場合は、次のデバイスを検索します。デバイスの順番を変更するには、変更したいデバイスにカーソルを合わせて【F5】【F6】で変更します。
	Excluded from boot priority order	－	OSの検索から除外したデバイスがある場合は、これより下に表示されます。
Network Boot^※1		USB CD USB FDD ATA HDD0 USB HDD 【PCI LAN】	LANで使用時に、優先して起動するデバイスを設定します。
UEFI/Legacy Boot^※2		Both 【UEFI Only】 Legacy Only	Boot Modeの設定をします。通常は「UEFI Only」に設定してください。
CSM Support^※3		Yes 【No】	Compatible Support Module（CSM）を使用するかどうかを設定します。通常は「No」に設定してください。
Boot Mode		【Quick】 Diagnostics	Quick：起動時にテストメッセージを表示しません。【Esc】キーを押すとテストメッセージを表示します。 Diagnostics：起動時にテストメッセージを表示します。
Option key Display		【Enabled】 Disabled	「Disabled」に設定すると、起動画面にオプションキーメッセージが表示されなくなります。
Boot device List F12 Option		【Enabled】 Disabled	「Disabled」に設定すると、BIOSセットアップユーティリティ起動時に【F12】を押しても、起動デバイスの一覧が表示されなくなります。
Boot Order Lock^※1		Enabled 【Disabled】	「Enabled」にすると、起動デバイスの優先順位を変更できなくなります。

※1　「Security」メニューの「Device Guard」を「Enabled」に設定した場合は変更できません。

※2　「Security」メニューの「Secure Boot」-「Secure Boot」を「Disabled」に設定した場合に変更できます。

※3　「Security」メニューの「Secure Boot」-「Secure Boot」を「Disabled」に設定し、「UEFI/Legacy Boot」を「UEFI Only」に設定した場合に変更できます。

参照 工場出荷時の設定に戻す方法について
「工場出荷時の設定値に戻す」

チェック

デバイスの起動優先順位を変更したあとは、コピー、保存、フォーマット操作などで誤ったデバイスを指定しないようにしてください。デバイスを誤って指定すると、データやプログラムが消されたり、上書きされたりすることがあります。
BitLockerドライブ暗号化を使用している場合は、起動順序を変更しないでください。BitLockerドライブ暗号化によって起動順序の変更が検出され、本機の起動がロックされます。

本機の起動時に、OSを起動するデバイスを手動選択する

本機の起動時に、OSを起動するデバイスを手動選択する場合は、次の手順で行います。

電源を入れ、すぐに【F12】を数回押す
「Boot Menu」が表示されます。

チェック 「Boot Menu」が表示されない場合は、いったん本機を再起動して、【F12】を数回押してください。
【↑】【↓】で起動するデバイスを選択し、【Enter】を押す

「Restart」メニュー

[030207-28]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
OS Optimized Defaults^※1	【Enabled】 Disabled	使用するOSに最適な設定値を設定します。「Enabled」から変更しないでください。【F9】や「Load Setup Defaults」で工場出荷設定をロードしても、本設定は保持されます。

※1　「Security」メニューの「Device Guard」を「Enabled」に設定した場合は変更できません。

使用上の注意

[030301-28]

インテル^® vPro テクノロジーのインテル^® AMTの設定を行うME（Management Engine） BIOS Extensionの操作を行う際の注意事項について説明しています。

ME BIOS Extensionでの文字の入力

ME BIOS Extensionで特殊文字を入力する場合、キーボードのキーの表記どおりに特殊文字を入力できないキーがあります。特殊文字を入力する場合は次の表をご覧ください。

【Shift】を押しながら押すキー	【1】	【2】	【3】	【4】	【5】	【6】	【7】	【8】	【9】	【0】
入力される特殊文字	!	@	#	$	%	^	&	*	(	)

また、上記の特殊文字以外にもME BIOS Extension上ではキーボードのキーの表記と異なる文字が入力されるキーがあります。キーボードの表記と異なる文字が入力されるキーについては以下の図をご覧ください。グレーで示されたキーが、表記と異なる文字が入力されるキーです。

本機のキーボードの表記
実際に入力される文字

インテル^® AMT使用時の電源について

インテル^® AMTを使用する場合は、本機にACアダプタを接続し、コンセントからの電源で使用してください。バッテリ駆動の状態ではインテル^® AMTは使用できません。

ME BIOS Extensionを使用する前に

[030302-28]

工場出荷時のパスワードからの変更

ME BIOS Extensionでの設定を行う前に、工場出荷時のパスワードからパスワードを変更する必要があります。次の手順でパスワードを変更してください。

チェック

工場出荷時のパスワードおよび運用管理ツールで利用するIDは「admin」に設定されています。
工場出荷時のパスワードが設定されたままの場合、パスワードの設定以外の設定の変更はできません。
工場出荷時のパスワードのままでは、第三者にインテル^® AMTを利用されるおそれがあります。インテル^® AMTを使用しない場合でも、パスワードを工場出荷時の設定から変更することをおすすめします。

電源を入れ、すぐに【Enter】を数回押す
「Startup Interrupt Menu」画面が表示されます。

チェック「Startup Interrupt Menu」画面が表示されない場合は、いったん本機を再起動して、すぐに【Enter】を数回押してください。
「Startup Interrupt Menu」画面が表示されたら15秒以内に【Ctrl】＋【P】を押す
ME BIOS Extensionの「MAIN MENU」が表示されます。
「MEBx Login」を選択し、【Enter】を押す
「Intel(R) ME Password」と表示されたら、「admin」と入力し【Enter】を押す
「Intel(R) ME New Password」と表示されたら、新しく設定するパスワードを入力し【Enter】を押す
パスワードは次の条件をすべて満たす「強固なパスワード」に設定してください。
- 8文字以上32文字以下
- 1文字以上のアルファベット小文字および大文字を含むこと
- 1文字以上の数字（0～9）を含むこと
- 1文字以上の特殊文字（例：!、@、#など）を含むこと
チェック
- 「"」「,」「.」「:」はパスワードの文字として使用できません。
- ME BIOS Extensionでは、キーボードのキーの表記と異なる文字が入力されるキーがあります。パスワードの入力の際には「使用上の注意」をご覧ください。
「Verify password」と表示されたら、もう一度同じパスワードを入力し【Enter】を押す

ME BIOS Extensionの起動

[030304-28]

電源を入れ、すぐに【Enter】を数回押す
「Startup Interrupt Menu」画面が表示されます。

チェック 「Startup Interrupt Menu」画面が表示されない場合は、いったん本機を再起動して、すぐに【Enter】を数回押してください。
「Startup Interrupt Menu」画面が表示されたら15秒以内に【Ctrl】＋【P】を押す
ME BIOS Extensionの「MAIN MENU」が表示されます。
「MEBx Login」を選択し、【Enter】を押す
「Intel(R) ME Password」と表示されたら、ME BIOS Extensionのパスワードを入力し【Enter】を押す

工場出荷時の設定値に戻す

[030305-28]

ME BIOS Extensionの設定を工場出荷時の値に戻すときは、次の手順で行ってください。

チェック 次の手順を行っている際は、本機の電源を切らないでください。

BIOSセットアップユーティリティを起動する
「Config」メニューの「Intel(R) AMT」で、「Intel (R) AMT Control」を「Disabled」に設定する
【F10】を押す
確認の画面が表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、Windowsが起動します。
BIOSセットアップユーティリティを起動する
「Config」メニューの「Intel(R) AMT」で、「Intel (R) AMT Control」を「Enabled」に設定する
【F10】を押す
確認の画面が表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上で設定は完了です。
必要に応じて、BIOSセットアップユーティリティの設定の変更や、BIOSセットアップユーティリティの設定値を工場出荷時に戻す操作を行ってください。

参照BIOSセットアップユーティリティについて
「システム設定」の「BIOSセットアップユーティリティについて」

使用上の注意

[030401-28]

インテル^® AMTの運用管理ソフトウェアを使用するためには、ME BIOS Extensionの設定が必要です。
本機能を使用する際は、運用管理ソフトウェアの提供元にご相談の上、設定を行ってください。

「MAIN MENU」

[030402-28]

設定項目	設定値	説明
MEBx Login^※1	－	MEBxへLoginします。
> Intel(R) ME General Settings	－	「INTEL(R) ME PLATFORM CONFIGURATION」メニューに移動します。
> Intel(R) AMT Configuration^※2	－	「INTEL(R) AMT CONFIGURATION」メニューに移動します。
MEBx Exit	－	ME BIOS Extensionが終了し、本機が再起動します。

※1　ME BIOS Extensionにログインすると表示が消えます。

※2　お使いのモデルによっては、表示される項目が異なる場合があります。インテル^® AMTはインテル^® vPro テクノロジー対応モデルのみ使用できます。

「INTEL(R) ME PLATFORM CONFIGURATION」メニュー

[030403-28]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Change ME Password	－	ME BIOS Extensionのパスワードを設定します。【Enter】を押すと設定変更の手順に進みます。
Local FW Update	Disabled 【Enabled】 Password Protected	MEファームウェアのアップデート機能の有効／無効を設定します。

「INTEL(R) AMT CONFIGURATION」メニュー

[030404-28]

設定値欄の【】で囲まれた値は、工場出荷時の設定です。

設定項目	設定値	説明
Manageability Feature Selection	Disabled 【Enabled】	AMT機能の有効／無効を設定します。この設定項目は変更しないでください。
> SOL/Storage Redirection/KVM^※1	－	「SOL/Storage Redirection/KVM」メニューへ移動します。
> User Consent^※1	－	「USER CONSENT」メニューへ移動します。
Password Policy^※1	Default Password Only During Setup And Configuration 【Anytime】	Password Policyを設定します。
> Network Setup^※1	－	「INTEL(R) ME NETWORK SETUP」メニューに移動します。
Activate Network Access^※1	－	ME BIOS Extension内で設定した値を反映させ、Intel MEをサービス提供状態にします。 ME BIOS Extension内の必要な設定を行った後でこの項目を選択すると、メッセージが表示されるので【Y】を押してください。実行後は、この項目は表示されません。再度表示させるには、「Unconfigure Network Access」を選択し、「Full Unprovision」を実行してください。
Unconfigure Network Access^※1	【Full Unprovision】 Partial Unprovision^※2	Intel MEをサービス提供前の状態に戻し、ME BIOS Extensionの設定を出荷時状態に戻します。
> Remote Setup And Configuration^※1	－	「INTEL(R) REMOTE SETUP AND CONFIGURATION 」メニューに移動します。
> Power Control^※1	－	「INTEL(R) AMT POWER CONTROL」メニューに移動します。

※1　「Manageability Feature Selection」を「Enabled」に設定している場合のみ表示されます。

※2　「Activate Network Access」を実行後のみ表示されます。

SOL/Storage Redirection/KVM

設定項目	設定値	説明
Username and Password	Disabled 【Enabled】	SOL/Storage Redirection使用時にユーザー認証を行うかどうかを設定します。
SOL	Disabled 【Enabled】	Serial Over LAN機能の有効／無効を設定します。なお、本機能を有効にした場合、COMポートを占有します。
Storage Redirection	Disabled 【Enabled】	Storage Redirection機能の有効／無効を設定します。
KVM Feature Selection	Disabled 【Enabled】	KVM機能の有効／無効を設定します。

USER CONSENT

設定項目	設定値	説明
User Opt-in	NONE 【KVM】 ALL	リモート接続を確立する際に、ローカルユーザーの同意が必要かを設定します。
Opt-in Configurable from Remote IT	Disabled 【Enabled】	リモートユーザがKVM Opt-inポリシーを変更できるかを設定します。

INTEL(R) ME NETWORK SETUP

設定項目	設定値	説明
> Intel(R) ME Network Name Settings	－	「INTEL(R) ME NETWORK NAME SETTINGS」メニューに移動します。
> TCP/IP Settings	－	「TCP/IP SETTINGS」メニューに移動します。

INTEL(R) ME NETWORK NAME SETTINGS

設定項目	設定値	説明
Host Name	（文字列）	本機AMTのコンピュータネームを設定します。
Domain Name	（文字列）	本機AMTのドメインネームを設定します。
Shared/Dedicated FQDN^※3	Dedicated 【Shared】	Intel MEのFQDN（完全修飾ドメイン名）をOSで認識されるドメイン名と共有するか、MEでのみ使用するかを設定します。
Dynamic DNS Update^※3	【Disabled】 Enabled	DDNSプロトコルを使用しIPアドレスとFQDNをDNSに登録するかを設定します。

※3　「Shared/Dedicated FQDN」および「Dynamic DNS Update」の項目を設定する場合は、「Host Name」「Domain Name」よりも前に設定を行ってください。
「Shared/Dedicated FQDN」、「Dynamic DNS Update」の設定を変更する場合、設定がリセットされることがあります。

TCP/IP SETTINGS

設定項目	設定値	説明
> Wired LAN IPV4 Configuration	－	「WIRED LAN IPV4 CONFIGURATION」メニューに移動します。

◆WIRED LAN IPV4 CONFIGURATION

設定項目	設定値	説明
DHCP Mode	Disabled 【Enabled】	ネットワークのDHCP機能よりIP設定を自動で行うか設定します。
IPV4 Address^※4	xxx.xxx.xxx.xxx	IPアドレスを設定します。
Subnet Mask Address^※4	xxx.xxx.xxx.xxx	サブネットマスクを設定します。
Default Gateway Address^※4	xxx.xxx.xxx.xxx	デフォルトゲートウェイのIPアドレスを設定します。
Preferred DNS Address^※4	xxx.xxx.xxx.xxx	DNSサーバーのIPアドレスを設定します。
Alternate DNS Address^※4	xxx.xxx.xxx.xxx	代替DNSサーバーのIPアドレスを設定します。

※4　「DHCP Mode」が「Disabled」に設定されている場合のみ表示されます。

INTEL(R) REMOTE SETUP AND CONFIGURATION

設定項目	設定値	説明
Current Provisioning Mode	－	現在のプロビジョニングTLSモードを表示します。PKI、PSKまたはNoneが表示されます。
Provisioning Record	－	PKI/PSKプロビジョニング記録データを表示します。
Provisioning Server IPV4/IPV6^※5	（文字列）	Intel AMTプロビジョニングサーバーのIPアドレスとポート番号を設定します。
Provisioning Server FQDN^※5	（文字列）	Intel AMTプロビジョニングサーバーのFQDNを設定します。
> RCFG^※5	－	「INTEL(R) REMOTE CONFIGURATION」メニュー（1）に移動します。
> TLS PKI^※5	－	「INTEL(R) REMOTE CONFIGURATION」メニュー（2）に移動します。

※5　「Activate Network Access」を実行後は、表示されません。

INTEL(R) REMOTE CONFIGURATION　（1）

設定項目	設定値	説明
Start Configuration (Halt Configuration)	Y / N	Remote Configuration を動作（停止）状態にします。

INTEL(R) REMOTE CONFIGURATION　（2）

設定項目	設定値	説明
Remote Configuration **	Disabled 【Enabled】	リモートでProvisioningを行うかどうかを設定します。
PKI DNS Suffix^※6	（文字列）	PKIのDNS Suffixを設定します。
> Manage Hashes^※6	－	詳細情報を表示、編集します。

※6　「Remote Configuration」が「Enabled」に設定されている場合のみ表示されます。

INTEL(R) AMT POWER CONTROL

設定項目	設定値	説明
Intel(R) AMT ON in Host Sleep States	Mobile: ON in S0 【Mobile: ON in S0, ME Wake　in S3, S4-5(AC only)】	スリープ状態、休止状態、および電源オフ時にME機能を有効にするかどうかを選択します。 Mobile:ON in S0：OSが稼動している状態でのみME機能が有効になります。 Mobile:ON in S0,ME Wake in S3,S4-5(AC only)：OS稼動状態およびACアダプタ接続時のスリープ状態、休止状態、電源オフ状態の時にAMT機能が有効になります。 Idle Timeoutで設定した時間、MEへのアクセスが無い場合、MEは待機状態に移行します。
Idle Timeout	1-65535	ME無通信時に待機状態へ移行するまでの時間を設定します。（単位：分）

設定項目

設定値

説明

Intel(R) AMT ON in Host Sleep States

Mobile: ON in S0
【Mobile: ON in S0, ME Wake　in S3, S4-5(AC only)】

スリープ状態、休止状態、および電源オフ時にME機能を有効にするかどうかを選択します。

Mobile:ON in S0：OSが稼動している状態でのみME機能が有効になります。
Mobile:ON in S0,ME Wake in S3,S4-5(AC only)：OS稼動状態およびACアダプタ接続時のスリープ状態、休止状態、電源オフ状態の時にAMT機能が有効になります。
Idle Timeoutで設定した時間、MEへのアクセスが無い場合、MEは待機状態に移行します。

Idle Timeout

1-65535

ME無通信時に待機状態へ移行するまでの時間を設定します。（単位：分）

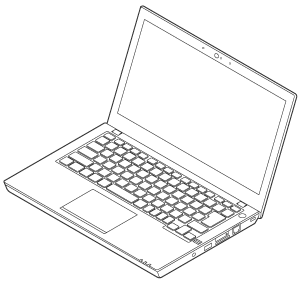

この『システム設定』は UltraLite タイプVB 用です。

対象オペレーティングシステム

対象機種

本マニュアルで使用しているアイコンの意味

本マニュアルで使用しているオペレーティングシステム名の正式名称

BIOSセットアップユーティリティを起動する

BIOSセットアップユーティリティの基本操作

BIOSセットアップユーティリティを終了する

変更を保存して終了する

変更を保存せず終了する

工場出荷時の設定値に戻す

「Main」メニュー

「Config」メニュー

「Date/Time」メニュー

「Security」メニュー

「Startup」メニュー

「Restart」メニュー

使用上の注意

ME BIOS Extensionでの文字の入力

インテル® AMT使用時の電源について

ME BIOS Extensionを使用する前に

工場出荷時のパスワードからの変更

ME BIOS Extensionの起動

工場出荷時の設定値に戻す

使用上の注意

「MAIN MENU」

「INTEL(R) AMT CONFIGURATION」メニュー

◆WIRED LAN IPV4 CONFIGURATION

インテル^® AMT使用時の電源について
