タイプ名	型名
タイプVF	VKV25/FB-1、VKT23/FB-1、VKL20/FB-1、VKE16/FB-1 VRV25/FB-1、VRT23/FB-1、VRL20/FB-1、VRE16/FB-1 VJV25/FB-1、VJT23/FB-1、VJL20/FB-1、VJE16/FB-1 VUV25/FB-1、VUT23/FB-1、VUL20/FB-1、VUE16/FB-1
タイプVE	VKV25/EB-1、VKT23/EB-1、VKL20/EB-1、VKE16/EB-1 VRV25/EB-1、VRT23/EB-1、VRL20/EB-1、VRE16/EB-1

本マニュアル中の説明で、タイプ名や型名を使用している場合があります。

2018年 1月　初版

はじめに

[010001-00]

本マニュアルには、本機の機能についての説明、添付またはインストールされているアプリケーションの情報、サポートに関する情報、トラブル発生時などの対応方法を記載したQ&Aなど、本機を利用する上での情報が記載されています。
本マニュアルに記載していないトラブル発生時などの対応方法については、「サービス&サポート」をご覧ください。

/support/

本マニュアルは、Windowsの基本的な操作がひと通りでき、アプリケーションなどのヘルプを使って操作方法を理解、解決できることを前提に本機固有の情報を中心に記載されています。
もし、お客様がコンピュータに初めて触れるのであれば、上記の基本事項を関連説明書などでひと通り経験してから、本マニュアルをご利用になることをおすすめします。

本機の仕様、アプリケーションについては、お客様が選択できるようになっているため、各モデルの仕様にあわせてお読みください。
仕様についての詳細は、「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

/support/

本マニュアルの表記について

[010003-21]

本マニュアルで使用しているアイコンや記号、アプリケーション名などの正式名称、表記について、下記をご覧ください。

本マニュアルで使用しているアイコンの意味

アイコン	意味
チェック	してはいけないことや、注意していただきたいことを説明しています。よく読んで注意を守ってください。場合によっては、作ったデータの消失、使用しているアプリケーションの破壊、パソコンの破損の可能性があります。
メモ	利用の参考となる補足的な情報をまとめています。
参照	マニュアルの中で関連する情報が書かれているところを示しています。
こんなときは	困ったときにヒントになるような情報をまとめています。「トラブル解決Q&A」-「はじめにお読みください」もあわせてご覧ください。

本マニュアルで使用しているアプリケーション名などの正式名称

本文中の表記	正式名称
Windows、Windows 10、Windows 10 Pro	Windows 10 Pro 64ビット
Edge	Microsoft Edge
Internet Explorer、Internet Explorer 11	Internet Explorer 11
Microsoft IME	Microsoft^® IME
Windows Media Player	Microsoft^® Windows Media^® Player 12
Office Personal 2016	Microsoft Office Personal 2016
Office Home & Business 2016	Microsoft Office Home & Business 2016
CyberLink PowerDVD	CyberLink PowerDVD
CyberLink Power2Go	CyberLink Power2Go 8
CyberLink PowerBackup	CyberLink PowerBackup 2.6
HD革命/Eraser Arkシュレッダー	HD革命^®/Eraser Arkシュレッダー

本マニュアルで使用している表記の意味

本文中の表記	意味
本機、本体	本マニュアルの対象機種を指します。特に周辺機器などを含まない対象機種を指す場合、「本体」と表記します。
光学ドライブ	DVDスーパーマルチドライブ、またはDVD-ROMドライブを指します。書き分ける必要のある場合は、そのドライブの種類を記載します。
DVDスーパーマルチドライブモデル	DVDスーパーマルチドライブが搭載されているモデルを指します。
DVD-ROMドライブモデル	DVD-ROMドライブが搭載されているモデルを指します。
SSDモデル	ハードディスクの代わりに、SSDが搭載されているモデルを指します。
ワイヤレス機能	無線LAN機能、Bluetooth機能を指します。ご購入時に選択したモデルによって異なります。
Office Personal 2016モデル	Office Personal 2016があらかじめインストールされているモデルを指します。
Office Home & Business 2016モデル	Office Home & Business 2016があらかじめインストールされているモデルを指します。
Office	Office Personal 2016、Office Home & Business 2016を指します。
アプリケーションディスク	本機に添付されているアプリケーションを格納したディスクを指します。
CyberLink PowerDVD ディスク	「CyberLink PowerDVD ディスク」または「CyberLink PowerDVD / CyberLink Power2Go / CyberLink PowerBackup ディスク」を指します。
CyberLink Power2Go ディスク	「CyberLink PowerDVD / CyberLink Power2Go / CyberLink PowerBackup ディスク」を指します。
CyberLink PowerBackup ディスク	「CyberLink PowerDVD / CyberLink Power2Go / CyberLink PowerBackup ディスク」を指します。
SDカード、SDメモリーカード	「SDメモリーカード」、「SDHCメモリーカード」、「SDXCメモリーカード」を指します。特定のSDカードを指す場合、個別に記載します。
ECOモード設定ツール	「ECOモード設定ツール UWPアプリ版」、または「ECOモード設定ツールデスクトップアプリ版」を指します。書き分ける必要がある場合は、それぞれのアプリケーション名を記載します。
CyberLink Power2Go	「CyberLink Power2Go UWPアプリ版」、または「CyberLink Power2Go デスクトップアプリ版」を指します。書き分ける必要がある場合は、それぞれのアプリケーション名を記載します。
BIOSセットアップユーティリティ	本文中に記載されているBIOSセットアップユーティリティは、画面上では「Aptio Setup Utility」と表示されます。
「コントロールパネル」を表示し、「システムとセキュリティ」→「管理ツール」→「システム情報」	「コントロールパネル」を表示し、「システムとセキュリティ」→「管理ツール」→「システム情報」を順にクリックする操作を指します。
【　】	【　】で囲んである文字はキーボードのキーを指します。【Ctrl】＋【Y】と表記してある場合、【Ctrl】キーを押したまま【Y】キーを押すことを指します。
『　』	『　』で囲んである文字は、マニュアルの名称を指します。
再セットアップ用メディア	「再セットアップ用ディスク」または「再セットアップ用USBメモリ」を指します。

本マニュアルで使用している画面、記載内容について

本マニュアルに記載の図や画面は、モデルによって異なることがあります。
本マニュアルに記載の画面は、実際の画面とは多少異なることがあります。

「ユーザーアカウント制御」について

[010005-01]

アプリケーションを表示したり、本機を操作したりしているときに「ユーザーアカウント制御」画面が表示されることがあります。

「ユーザーアカウント制御」は、コンピュータウイルスなどの「悪意のあるソフトウェア」によって、本機のシステムに影響を及ぼす可能性のある操作が行われるのを防ぐため、これらの操作がユーザーが意図して行った操作によるものかを確認するためのものです。

「ユーザーアカウント制御」画面が表示された場合は、表示された内容をよく確認し、操作を行ってください。

チェック 「ユーザーアカウント制御」画面で管理者（Administrator）権限を持つユーザーのパスワード入力が求められる場合があります。その場合は、画面の内容を確認し入力を行ってください。

基本操作

[010006-01]

コントロールパネルの開き方
「設定」の開き方
デバイスマネージャーの開き方

コントロールパネルの開き方

コントロールパネルでは、Windowsの各機能や画面の表示のしかた、アプリケーションのインストール／アンインストールなど、さまざまな設定ができます。

「スタート」ボタン（）をクリック
「Windows システムツール」をクリック
「コントロールパネル」をクリック
コントロールパネルが表示されます。

「設定」の開き方

「設定」では、パソコンの設定を変更することができます。

タスクバーのをクリック
「すべての設定」をクリック
「設定」が表示されます。

デバイスマネージャーの開き方

デバイスマネージャーでは、本機を構成している部品やディスプレイなどの周辺機器が正常に認識されていることを確認したり、ドライバの更新をしたりすることができます。

「スタート」ボタン（）をクリック
「Windows システムツール」をクリック
「コントロールパネル」をクリック
コントロールパネルが表示されます。
「システムとセキュリティ」をクリック
「システム」をクリック
「デバイスマネージャー」をクリック
「デバイスマネージャー」が表示されます。

サポート技術情報について

[010007-00]

マイクロソフトで確認された問題の説明や解決方法がサポート技術情報として公開されています。
サポート技術情報を参照するには、「マイクロソフトサポート」にアクセスし該当する文書番号を入力して検索してください。

マイクロソフトサポート
http://support.microsoft.com/

チェック サポート技術情報のタイトルや内容は変更される場合があります。

ご注意

[010004-21]

2. 本マニュアルの内容に関しては将来予告なしに変更することがあります。

3. 本マニュアルの内容については万全を期して作成いたしましたが、万一ご不審な点や誤り、記載もれなどお気付きのことがありましたら、ご購入元、または121コンタクトセンターへご連絡ください。

4. 当社では、本装置の運用を理由とする損失、逸失利益等の請求につきましては、3項にかかわらずいかなる責任も負いかねますので、あらかじめご了承ください。

5. 本装置は、医療機器、原子力設備や機器、航空宇宙機器、輸送設備や機器など、人命に関わる設備や機器、および高度な信頼性を必要とする設備や機器などへの組み込みや制御等の使用は意図されておりません。これら設備や機器、制御システムなどに本装置を使用され、人身事故、財産損害などが生じても、当社はいかなる責任も負いかねます。

6. 海外における保守・修理対応は、海外保証サービス［UltraCareサービス］対象機種に限り、当社の定めるサービス対象地域から日本への引取修理サービスを行います。
サービスの詳細や対応機種については、以下のホームページをご覧ください。

http://121ware.com/ultracare/jpn/

7. 本機の内蔵ハードディスク（またはSSD）にインストールされているWindowsは本機でのみご使用ください。また、本機に添付のDVD-ROM、CD-ROMは、本機のみでしかご使用になれません（詳細は「ソフトウェアのご使用条件」および「ソフトウェア使用条件適用一覧」をお読みください）。

8. ソフトウェアの全部または一部を著作権者の許可なく複製したり、複製物を頒布したりすると、著作権の侵害となります。

9. ハードウェアの保守情報をセーブしています。

10. 本製品には、Designed for Windows^® programのテストにパスしないソフトウェアを含みます。

11. 本マニュアルに記載されている内容は制作時点のものです。お問い合わせ先の窓口、住所、電話番号、ホームページの内容やアドレスなどが変更されている場合があります。あらかじめご了承ください。

輸出に関する注意事項

本製品（ソフトウェアを含む）は日本国内仕様であり、外国の規格等には準拠していません。

本製品を日本国外で使用された場合、当社は一切責任を負いかねます。
また、当社は本製品に関し海外での保守サービスおよび技術サポート等は行っていません。（ただし、海外保証サービス［UltraCareサービス］対象機種については、日本への引取修理サービスを実施致します。）

本製品の輸出（個人による携行を含む）については、外国為替及び外国貿易法に基づいて経済産業省の許可が必要となる場合があります。

必要な許可を取得せずに輸出すると同法により罰せられます。

輸出に際しての許可の要否については、ご購入頂いた販売店または当社営業拠点にお問い合わせください。

Notes on export

This product (including software) is designed under Japanese domestic specifications and does not conform to overseas standards.
NEC^*1 will not be held responsible for any consequences resulting from use of this product outside Japan.
NEC^*1 does not provide maintenance service or technical support for this product outside Japan.（Only some products which are eligible for Ultracare Services can be provided with acceptance service of repair inside Japan.）

Export of this product (including carrying it as personal baggage) may require a permit from the Ministry of Economy, Trade and Industry under an export control law. Export without necessary permit is punishable under the said law.
Customer shall inquire of NEC sales office whether a permit is required for export or not.

*1:NEC Personal Computers, Ltd.

　　*　　　*　　　*

Microsoft、Windows、Edge、Internet Explorer、Windows MediaおよびWindowsのロゴは、米国 Microsoft Corporationの米国およびその他の国における登録商標または商標です。

Windowsの正式名称は、Microsoft Windows Operating Systemです。

インテル、Intel、Celeron、Intel SpeedStep、インテル Coreはアメリカ合衆国およびその他の国におけるインテルコーポレーションまたはその子会社の商標または登録商標です。

TREND MICRO、ウイルスバスターおよびウイルスバスタークラウドは、トレンドマイクロ株式会社の登録商標です。

Bluetoothワードマークとロゴは、Bluetooth SIG, Inc.の所有であり、NECパーソナルコンピュータはライセンスに基づきこのマークを使用しています。

HDMI、High-Definition Multimedia Interfaceは、HDMI Licensing LLCの商標または登録商標です。

Wi-Fi、Wi-Fi Alliance、Wi-Fiロゴ、Wi-Fi CERTIFIEDロゴ、Wi-Fi CERTIFIED、WPAおよびWPA2は、Wi-Fi Allianceの商標または登録商標です。

DeviceLockおよびDeviceLockロゴは、DeviceLock, Inc.の登録商標です。

WebSAMは日本電気株式会社の登録商標です。

HD革命は株式会社アーク情報システムの登録商標です。

NECパーソナルコンピュータ株式会社の許可なく複製・改変などを行うことはできません。

アクションセンター

[010106-21]

アクションセンターはよく使う機能を集めたメニューです。表示しているアプリに応じて、いろいろな機能を利用できます。

アクションセンターを表示する

アクションセンターを表示するには、タスクバーのをクリックします。
目的のタイルが表示されていない場合は、「展開」をクリックしてください。

アクションセンター

メモアクションセンターに表示されるタイルは、モデルにより異なります。

アクションセンターのタイル

アイコン	説明
	タブレットモードに切り替えます。
	Bluetooth機能のオン／オフを切り替えます。
	設定画面を表示します。
	機内モードのオン／オフを切り替えます。
	ネットワークの状態を表示します。
	アクションセンターへの通知のオン／オフを切り替えます。

タブレットモードの切り替え

[010108-21]

タブレットモードでは、スタートメニューとすべてのアプリが全画面表示となります。

メモアクションセンターに表示されるタイルは、モデルにより異なります。

タブレットモードをオンにする

タブレットモードがオフの時に、以下の操作をします。

「アクションセンター」を表示する
「タブレットモード」をクリック

タブレットモード
タブレットモードのスタートメニューが表示される

メモ画面はイメージです。タイルの表示は、ご使用環境により、実際の画面と異なる場合があります。

タブレットモードをオフにする

タブレットモードがオンの時に、以下の操作をします。

「アクションセンター」を表示する
「タブレットモード」をクリック

タスクビューの使い方

[010107-21]

タスクビューを使うと、開いているアプリをすばやく切り替えたり、複数の仮想的なデスクトップを作成して切り替えながら作業できます。

タスクバーのをクリック
タスクビューが表示される

開いているアプリ

仮想デスクトップ

複数のアプリを並べて表示する

[010104-21]

複数のアプリを、画面の左右に並べて表示できます。これを「スナップする」といいます。
境界線をスライド（またはドラッグ）すると、画面の分割位置を変えるなどの調整ができます。

複数の画面にする

複数の画面にするには、アプリのウィンドウ上部を、目的の左右の隅、あるいは四角の角の位置までドラッグし、区切り線が表示されたら指を離します。

区切り線

メモ

複数のアプリを並べて表示をやめたいときは、各アプリを終了します。
スナップできるアプリの最大数は、ディスプレイのサイズと画面の解像度によって異なります。

参照 アプリの終了について
「アプリを終了する」

アプリを終了する

[010105-21]

アプリを終了するには、ウィンドウ右上のまたはをクリックします。

メモ

タブレットモードにしている場合は、次の手順でアプリを終了できます。

画面の上端から下端までスライド
画面の下端で枠外までドラッグまたはスライド

Windowsの検索機能について

[010008-01]

Windowsの検索機能では、WindowsやWebを検索して、探している情報を見つけることができます。
次の手順で、キーワードを入力して検索することができます。

タスクバーの検索欄に調べたい項目やキーワードを入力する
検索結果が表示されます。
検索結果から見たい項目をクリック

各部の名称と説明

[020101-21]

各部の名称

各部の説明

1.液晶ディスプレイ

本機のディスプレイです。
→「液晶ディスプレイ」

2.表示ランプ

本機の動作状態を表します。
→「表示ランプ」

3.電源スイッチ（）

電源のオン／オフや電源状態の変更などで使用するスイッチです。
→「電源」

4.キーボード

文字の入力や画面の操作をします。
→「キーボード」

5.NXパッド

Windowsでマウスカーソルの移動やクリックなどの操作をする際に使用します。
→「NXパッド」

6.スピーカ

内蔵のステレオスピーカです。
→「サウンド機能」

7.盗難防止用ロック（）

別売のセキュリティケーブルを取り付けることができます。
→「セキュリティ機能」

8.DCコネクタ（）

添付のACアダプタを接続するための端子です。

9.通風孔

本体内部の熱を逃がすための孔です。

チェック 布や手などでふさがないようにしてください。

12.LANコネクタ（）

LAN（ローカルエリアネットワーク）に接続するための端子です。
→「LAN機能」

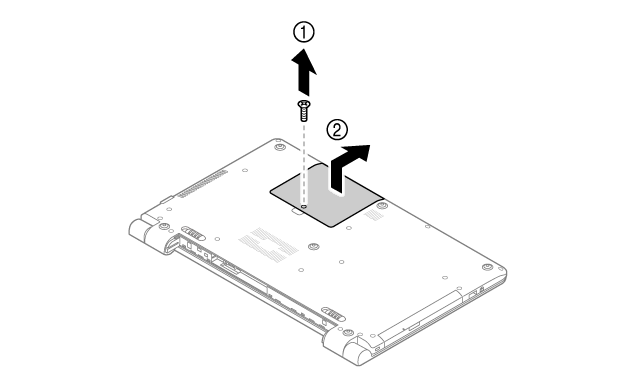

13.メモリスロット

別売の増設RAMボード（メモリ）を取り付けるためのスロットです。
→「メモリ」

14.バッテリロック（）

バッテリパックが外れないように固定しているロックです。バッテリパックを取り外すときはここを操作します。
→「バッテリ」

15.バッテリイジェクトレバー（）

バッテリパックを取り外す際に使用します。バッテリロックを解除してから、ここを操作してください。
→「バッテリ」

16.バッテリパック

AC電源が無い場所で本機を使用するための充電式電池です。
→「バッテリ」

17.光学ドライブ

お使いのモデルにより、DVDスーパーマルチドライブ、またはDVD-ROMドライブが内蔵されています。
DVD、CDなどのデータを読み出す装置で、モデルによってはDVD-RやCD-Rなどのディスクにデータを書き込むことができます。
→「光学ドライブ」

18.HDMIコネクタ

HDMI対応の大画面テレビや、HDMI端子を持つ外部ディスプレイなどを接続するためのコネクタです。
→「外部ディスプレイ」

21.USBコネクタ（USB 3.0 対応）（）

USB機器を接続するコネクタです。このUSBコネクタは、 USB 3.0、USB 2.0およびUSB 1.1の機器に対応しています。 USB 2.0の転送速度を出すためには、USB 2.0対応の機器を接続する必要があります。USB 3.0の転送速度を出すためには、USB 3.0対応の機器を接続する必要があります。
→「USBコネクタ」

26.SDメモリーカードスロット

SDメモリーカードを読み書きするためのスロットです。
→「SDメモリーカードスロット」

27.Webカメラ

テレビ電話をするときなどに使用します。Webカメラ使用時は、Webカメラ横のランプが点灯します。
→「Webカメラ」

28.内蔵マイク

テレビ電話をするときなどに使用するマイクです。

チェック このマイクを使用して録音している場合、録音している音を同時にスピーカなどで再生することはできません。

34.ヘッドフォン/ヘッドフォンマイクジャック（）

ヘッドフォンやスマートフォン用ヘッドフォンマイク（4極ミニプラグ）、または外付けスピーカやオーディオ機器を接続し、音声信号を出力、入力するための端子です。
→「サウンド機能」

チェック入力機能としてはスマートフォン用ヘッドフォンマイク（4極ミニプラグ）のみ使用できます。市販のステレオマイクやモノラルマイクは使用できません。

表示ランプ

[020102-21]

電源ランプ

ランプの状態		本機の状態
白	点灯	電源が入っている
白	点滅	スリープ状態
オレンジ	点灯	バッテリ容量が少ない
	点滅^※1	スリープ状態でバッテリ容量が少ない
	速い点滅^※2	バッテリ容量が残りわずか
消灯		電源が切れている、または休止状態

※1　約3秒に1回点滅

※2　約2秒に1回点滅

バッテリ充電ランプ

ランプの状態		本機の状態
オレンジ	点灯	バッテリ充電中
オレンジ	点滅	バッテリのエラー^※1
消灯		ACアダプタが接続されていない、またはバッテリ充電完了^※2

※1　バッテリ充電時のエラー、バッテリの寿命、または劣化時にエラーとなります。

※2　すでにバッテリが満充電されている場合や、満充電に近い状態の場合は、ランプが点灯せず、それ以上充電できない場合があります。

機内モードランプ

ランプの状態	本機の状態
白点灯	機内モードがオフ^※1
消灯	機内モードがオン

※1　個別にオフにしている機能は使用できません。

電源の入れ方と切り方

[020301-21]

電源を入れる

電源を入れる際は、次の手順に従って正しく電源を入れてください。

チェック

光学ドライブなどにディスクがセットされた状態で電源を入れると、Windowsが起動しない場合があります。その場合は、セットされているディスクを取り出してから、電源を入れなおしてください。
いったん電源を切った後で、電源を入れなおす場合は、電源を切ってから5秒以上間隔をあけて電源を入れてください。
メモリを変更した場合、メモリの組み合わせによっては、初期化のために電源を入れてから画面が表示されるまでに時間がかかる場合があります。
ユーザー選択画面が表示された場合は、サインインするユーザーを選択してください。
パスワード入力画面が表示された場合は、選択したユーザーのパスワードを入力してください。

周辺機器の電源を入れる
本機の電源スイッチを押す

電源を切る

電源を切る際は、次の手順に従って正しく電源を切ってください。

チェック

Windowsやアプリケーションの表示中は、本機の電源を切らないでください。
通信を行っている場合は、通信が終了していることを確認してから電源を切ってください。通信中に電源を切ると、通信中のデータが失われる場合があります。

作業中のデータを保存してアプリケーションを終了する
デスクトップのをクリック
をクリックし、「シャットダウン」をクリック
シャットダウン処理終了後、電源が自動で切れます。

チェック シャットダウン処理中は、電源スイッチを押さないでください。また、シャットダウン処理中に液晶ディスプレイを閉じると設定によってはスリープ状態または休止状態に移行してしまう場合があります。
電源ランプが消灯し、本機の電源が切れたことを確認したら、周辺機器の電源を切る

「高速スタートアップ」について

「高速スタートアップ」とは、電源の切れた状態からすばやく起動するための機能です。工場出荷時の設定では「高速スタートアップ」の機能が有効になっています。

◆「高速スタートアップ」の機能を無効にする

周辺機器の取り付け／取り外しをする際は、次の手順で「高速スタートアップ」の機能を無効にし、シャットダウンしてから行ってください。
チェックを外さずに周辺機器の取り付け／取り外しを行った場合、周辺機器を認識しないことがあります。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
「現在利用可能ではない設定を変更します」をクリック
「シャットダウン設定」の「高速スタートアップを有効にする(推奨)」のチェックを外す
「変更の保存」ボタンをクリック

電源の状態

[020302-21]

本機の電源の状態には次のように「電源が入っている状態」「スリープ状態」「休止状態」「電源が切れている状態」の4つの状態があります。

電源が入っている状態
通常、本機を使用している状態です。
スリープ状態
作業中のメモリの状態を保持したまま、ハードディスク（またはSSD）やディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、メモリの状態を保持しているので、すぐに作業を再開できます。
- ハイブリッドスリープ
  スリープ状態に移行する際に、ハードディスク（またはSSD）にもメモリの情報をすべて保存するスリープ状態です。ハードディスク（またはSSD）にもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でもハードディスク（またはSSD）から復帰することができます。
休止状態
メモリの情報をすべてハードディスク（またはSSD）に保存してから、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元します。
電源が切れている状態
本機の電源を完全に切った状態です。

電源の状態は、本機の電源ランプで確認することができます。

参照 電源ランプについて
「各部の名称」の「表示ランプ」

スリープ状態／休止状態使用上の注意

[020303-21]

スリープ状態または休止状態を使用する場合の注意

本機が正常に動かなくなったり、正しく復帰できなくなることがありますので、次のような場合は、スリープ状態または休止状態にしないでください。
- プリンタへ出力中
- 通信を行うアプリケーションを実行中
- LANまたは無線LANを使用して、ファイルコピーなどの通信動作中
- 音声または動画の再生中
- ハードディスク（またはSSD）、DVD、CD、SDメモリーカードなどにアクセス中
- 「システムのプロパティ」画面を表示中
- Windowsの起動／終了処理中
- スリープ状態または休止状態に対応していないUSB機器などの周辺機器やアプリケーションを使用中
ハイブリッドスリープを使用しない設定にしている場合、スリープ状態のときに次のことが起きると、作業中のデータが失われますので、ご注意ください。
- バッテリのみで使用している状態で、バッテリが切れた
- バッテリ駆動に十分なバッテリ残量が無いときに、停電やACアダプタが抜けるなどの理由で、バッテリのみで使用している状態になった
- 電源スイッチを4秒以上押し続けて、強制的に電源を切った
スリープ状態または休止状態への移行、復帰などの電源状態の変更は、5秒以上の間隔をあけてから行ってください。
スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ファイルコピーなどの通信動作が終了してからスリープ状態または休止状態にしてください。また、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。ネットワークを使用するアプリケーションを使う場合には、あらかじめ、お使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
通信を行うアプリケーションを使用中の場合は、通信を行うアプリケーションを終了させてから、休止状態にしてください。通信状態のまま休止状態にすると、強制的に通信が切断されることがあります。
バッテリのみで使用する場合は、あらかじめバッテリの残量を確認しておいてください。また、バッテリ残量が少なくなってきた場合の本機の動作について設定しておくこともできます。
参照バッテリについて
「バッテリ」の「バッテリの使い方と設定」
スリープ状態または休止状態への移行中は、各種ディスク、SDメモリーカードなどの各種メモリーカードの入れ替えなどを行わないでください。データが正しく保存されないことがあります。
スリープ状態または休止状態中に、周辺機器の取り付けや取り外しなどの機器構成の変更を行うと、正常に復帰できなくなることがあります。
スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を外してください。USB機器を接続した状態ではスリープ状態に移行または復帰できない場合があります。
スリープ状態時や休止状態時、スリープ状態や休止状態への移行中、スリープ状態や休止状態からの復帰中は、USB機器を抜き差ししないでください。
「電源オプション」で各設定を変更する場合は、管理者（Administrator）権限を持つユーザーで行ってください。
光学ドライブにディスクをセットしたまま休止状態から復帰すると、正しく復帰できずにディスクから起動してしまうことがあります。休止状態にする場合は、ディスクを取り出してください。
光学ドライブにPhoto CDをセットしたままスリープ状態または休止状態にすると、復帰に時間がかかることがあります。
スリープ状態または休止状態から復帰したときに、プライマリディスプレイとセカンダリディスプレイが逆になったり、外部ディスプレイの設定情報を読み込めない場合があります。外部ディスプレイを再設定してください。
スリープ状態または休止状態からの復帰を行った場合、本体は復帰しているのに、ディスプレイには何も表示されない状態になることがあります。この場合は、NXパッドを操作するかキーボードのキーを押すことによってディスプレイが正しく表示されます。
次のような場合には、復帰が正しく実行されなかったことを表しています。
- アプリケーションが動作しない
- スリープ状態または休止状態にする前の内容を復元できない
- NXパッド、キーボード、電源スイッチを操作しても復帰しない
このような状態になるアプリケーションを使用しているときは、スリープ状態または休止状態にしないでください。
電源スイッチを押しても復帰できなかったときは、電源スイッチを4秒以上押し続けてください。電源ランプが消え、電源が強制的に切れます。
この場合、BIOSセットアップユーティリティの内容が、工場出荷時の状態に戻っていることがあります。必要な場合は再度設定してください。
参照 BIOSセットアップユーティリティについて
『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」

スリープ状態

[020304-21]

作業中のメモリの内容を保持したまま、ハードディスク（またはSSD）やディスプレイを省電力状態にして消費電力を抑えている状態です。メモリには電力が供給され、内容が保持されているので、すぐに作業を再開できます。

チェック

スリープ状態への移行およびスリープ状態からの復帰は、状態の変更が完了してから5秒以上の間隔をあけて行ってください。
本機を長時間使用しない場合は電源を切るか、ACアダプタを接続したうえでスリープ状態にしてください。バッテリのみで長時間スリープ状態にしておくと、バッテリ残量がなくなることがあります。
ハイブリッドスリープを使用しない設定にしている場合、スリープ状態でバッテリの残量がなくなると、作成中のデータが失われたり、データが壊れたりすることがあります。

スリープ状態にする

工場出荷時の設定で、電源が入っている状態から手動でスリープ状態にするには、次の方法があります。

からスリープ状態にする

デスクトップのをクリック
をクリック
「スリープ」をクリック
Windowsが終了し、スリープ状態になります。Windowsの終了処理中は電源スイッチを押したり、液晶ディスプレイを閉じたりしないでください。
本機がスリープ状態になると、電源ランプが点滅します。

液晶ディスプレイを閉じる

電源スイッチを押す

チェック 電源スイッチでスリープ状態にする場合は、電源スイッチを4秒以上押さないでください。電源スイッチを4秒以上押し続けると強制的に電源が切れて、保存していないデータは失われてしまいます。

スリープ状態から復帰する

スリープ状態から手動で電源が入っている状態に復帰するためには、次の方法があります。

チェック

ユーザー選択画面が表示された場合は、サインインするユーザーを選択してください。
パスワード入力画面が表示された場合は、選択したユーザーのパスワードを入力してください。
スリープ状態で長時間経過した場合やバッテリ残量が少なくなった場合、自動的に本機が休止状態になっている場合があります。その場合は、電源スイッチで復帰させてください。

電源スイッチを押す

チェック電源スイッチを押して復帰する場合は、電源スイッチを4秒以上押し続けないでください。電源スイッチを4秒以上押し続けると、強制的に電源が切れ、保存していないデータが失われます。

液晶ディスプレイを開く

液晶ディスプレイを閉じてスリープ状態にした場合は、液晶ディスプレイを開くことでスリープ状態から復帰できます。

USBマウスを操作する

USBマウス接続時、USBマウスを操作することでスリープ状態から復帰できます。

チェック USBマウス操作でスリープ状態から復帰できない場合は、他の方法でスリープ状態から復帰を行ってください。

ハイブリッドスリープ

スリープ状態に移行する際に、ハードディスク（またはSSD）にもメモリの情報をすべて保存するスリープ状態です。ハードディスク（またはSSD）にもメモリの情報が保存されているため、スリープ状態中に電源が切れた場合でもハードディスク（またはSSD）から復帰することができます。

チェック 工場出荷時は、ハイブリッドスリープを使用しない設定になっています。使用するには「電源プランの設定の変更」の手順で「詳細な電源設定の変更」をクリックし、「ハイブリッドスリープを許可する」をオンにしてください。

参照 電源プランの設定の変更について
「電源の設定」

休止状態

[020305-21]

メモリの情報をすべてハードディスク（またはSSD）に保存し、本機の電源を切った状態です。もう一度電源を入れると、休止状態にしたときと同じ状態に復元しますので、本機での作業を長時間中断する場合、消費電力を抑えるのに有効です。

チェック 休止状態への移行および休止状態からの復帰は、状態の変更が完了してから5秒以上の間隔をあけて行ってください。

休止状態にする

電源が入っている状態から手動で休止状態にするには、次の手順で行います。

デスクトップのをクリック
をクリック
「休止状態」をクリック
休止状態への移行処理後、電源が自動で切れます。電源スイッチを押さないでください。
本機が休止状態になると、電源ランプが消灯します。

チェック 工場出荷時は

のメニューに「休止状態」は表示されません。「休止状態」を表示するには、「電源の設定」の「電源メニューに休止状態を表示させる」の手順で設定を変更してください。

休止状態から復帰する

休止状態から手動で電源が入っている状態に復帰するには、電源スイッチを押してください。

チェック

ユーザー選択画面が表示された場合は、サインインするユーザーを選択してください。
パスワード入力画面が表示された場合は、選択したユーザーのパスワードを入力してください。

電源の設定

[020306-21]

電源の設定は、Windowsの「電源オプション」で行います。
「電源オプション」では、あらかじめ設定されている電源プランから使用するプランを選択するほか、新規のプランを作成することができます。
また、プランごとに電源の状態を変更する操作の設定や、電源の状態が変更されるまでの時間を設定することができます。

電源プランの選択

設定されている電源プランから選択する場合は、次の手順で行います。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「電源オプション」をクリック
表示されているプランから使用したいプランを選択する
表示されているプラン以外から選択したい場合は、「追加プランの表示」をクリックし、表示されたプランから選択してください。
ボタンをクリック

以上で電源プランの選択は完了です。

電源プランの設定の変更

すでに登録されている電源プランの設定を変更する場合は、次の手順で行います。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「電源オプション」をクリック
設定を変更したいプランの「プラン設定の変更」をクリック

表示された画面で設定を行う

電源の種類ごとに設定できます。

項目	説明
ディスプレイの電源を切る	指定した時間、何も入力がない場合、ディスプレイの電源を切ります。
コンピューターをスリープ状態にする	指定した時間、何も入力がない場合、本機がスリープ状態になります。
プランの明るさを調整	ディスプレイの輝度を設定します。

チェック 設定時間を変更したときに、「コンピューターをスリープ状態にする」時間が「ディスプレイの電源を切る」時間よりも短くならないように、設定時間が自動的に変更される場合があります。個別に設定する場合は「詳細な電源設定の変更」をクリックして設定してください。

メモ

「詳細な電源設定の変更」をクリックすると、電源プランごとに詳細な設定が行えます。
「このプランの既定の設定を復元」を選択すると、設定値が既定の値に戻ります。

「変更の保存」ボタンをクリック

以上で電源プランの設定の変更は完了です。

電源プランの作成

新規の電源プランを作成する場合は、次の手順で行います。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「電源オプション」をクリック
左のメニューから「電源プランの作成」をクリック
表示される電源プランから作成したいプランに近いプランを選択する
「プラン名」欄に作成する電源プラン名を入力し、「次へ」ボタンをクリック
表示される画面で設定を行う
「作成」ボタンをクリック

以上で電源プランの作成は完了です。
作成した電源プランは、「電源プランの選択」の手順で選択できます。

電源の状態を変更する操作の設定

電源スイッチを押す、液晶ディスプレイを閉じるなどの操作により移行する電源の状態を変更する場合は、次の手順で行います。

チェック この手順で設定を行った場合、現在登録されているすべての電源プランの設定が変更されます。電源プランごとに設定を行いたい場合は、それぞれの電源プランの設定画面の「詳細な電源設定の変更」から行ってください。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
「電源ボタンとカバーの設定」欄で、動作を設定する
- 電源スイッチを押すことで移行する電源の状態を設定する場合
  「電源ボタンを押したときの動作」欄で設定します。
- 液晶ディスプレイを閉じることで移行する電源の状態を設定する場合
  「カバーを閉じたときの動作」欄で設定します。
チェック 工場出荷時の設定は次のようになっています。
- 「電源ボタンを押したときの動作」：「スリープ状態」
- 「カバーを閉じたときの動作」：「スリープ状態」
「変更の保存」ボタンをクリック

以上で設定は完了です。

電源メニューに休止状態を表示させる

をクリックすると表示されるメニューに「休止状態」を追加する場合は次の手順で行います。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「電源オプション」の「電源ボタンの動作の変更」をクリック
「現在利用可能ではない設定を変更します」をクリック
「シャットダウン設定」の「休止状態」にチェックを付ける
「変更の保存」ボタンをクリック

以上で設定は完了です。

電源の自動操作

[020307-21]

タイマ、LANからのアクセス（WoL）によって、自動的に電源の操作を行うことができます。

チェックタイマ、LANの自動操作によるスリープ状態からの復帰を行った場合、本体はスリープ状態から復帰しているのに、ディスプレイには何も表示されない状態になることがあります。この場合、NXパッドなどのポインティングデバイスを操作するかキーボードのキーを押すことによってディスプレイが表示されます。

タイマ機能（電源オプション）

設定した時間を経過しても、NXパッドやキーボードからの入力やハードディスク（またはSSD）へのアクセスなどがない場合、自動的にディスプレイの電源を切ったり、スリープ状態、休止状態にすることができます。
工場出荷時は次のように設定されています。

使用している電源	電源プランの名称	ディスプレイの電源を切る	ハードディスク（またはSSD）の電源を切る	スリープ状態にする	休止状態にする
ACアダプタ	標準	約10分	約10分	約25分	なし
バッテリ	標準	約2分	約3分	約5分	約15分

メモ工場出荷時は、省電力のためスリープ状態になるように設定してあります。

WoL（LANによる電源の自動操作）

LAN経由で、離れたところにあるパソコンの電源を操作する機能です。

参照WoLについて
「LAN機能」の「リモートパワーオン（WoL（Wake on LAN））機能」

省電力機能について

[020401-21]

Windowsには、一定時間本機を使用していない場合などに電源の状態を変更し、消費電力を抑えるように設定できる電源管理機能があります。

また、Windowsの電源管理機能に加え、本機には次の省電力機能があります。

ECOモード機能
【Fn】＋【F4】またはホットキーを押すことで、簡単にECOモード機能のモードを切り替えることができます。
ピークシフト機能
設定した時間帯の間、バッテリにより動作し、AC電源の使用を控えることで、電力需要がピークに達する時間帯の電力消費を他の時間帯に移行することができます。

Intel SpeedStep^® テクノロジー
処理の負荷などによって、CPUの動作性能を切り替える機能です。

参照

Windowsの電源管理機能について
「電源」
ECOモード機能について
「ECOモード機能」
ピークシフト機能について
「ピークシフト機能」
Intel SpeedStep^® テクノロジーについて
「Intel SpeedStep^® テクノロジー」

ECOモード機能

[020402-21]

本機では、2つの省電力設定から利用シーンにあわせて、最適な設定に切り替えることができます。
工場出荷時の設定では、ECOモード機能で切り替えることのできるモードには次の2つがあり、「標準」が選択された状態になっています。

◆モードの種類

モード	通知領域のアイコンおよび色	説明
標準	（青）	本機の速度を優先させる設定ですが、操作がない状態で一定の時間が経過した場合、スリープ状態に移行します。電源プランは「標準」が割り当てられており、液晶ディスプレイの輝度は56%に設定されています。
ECO	（緑）	電力をもっとも節約する設定で、標準よりも早い時間でスリープ状態に移行します。電源プランは「ECO」が割り当てられており、液晶ディスプレイの輝度は10%に設定されています。

チェック

表中のアイコンは工場出荷時の設定のものです。実際に表示されるアイコンはモードに割り当てている電源プランにより異なります。
電源プラン「ECO」は固定的に割り当てられるモードのため変更はできません。
Windowsのサインイン画面が表示されている場合、【Fn】＋【F4】、または設定したホットキーを押してもモードは変更されません。
電源プランの自動切替の実行中は、【Fn】＋【F4】や設定したホットキーでの電源プランの切り替えはできません。
省電力を優先する電源プランを割り当てているモードを選択している場合、DVDの再生などの映像を表示するアプリケーションで、再生品質が低下する可能性があります。そのような場合は、「標準」などの性能を優先するモードを選択してください。
本機を起動した直後に「ECOモード設定ツール」を起動すると、一部の機能が正しく動作しません。「ECOモード設定ツール」は、本機を起動後1分ほどたってから起動してください。
初回起動直後やパソコンの負荷の高いときに【Fn】＋【F4】、または設定したホットキーで電源プランの切り替えを行うと、オンスクリーンメッセージの一部が正しく表示されない場合があります。
初回起動直後や再起動から復帰した直後では、【Fn】＋【F4】、または設定したホットキーでの電源プランの切り替えなど、一部の機能が正しく動作しません。電源プランの切り替えは、初回起動または再起動から2分ほどたってから行ってください。

モードを切り替える

【Fn】＋【F4】を押す

参照 キ―の使い方について
「キーボード」の「キーの使い方」

チェック

現在のモードは、タスクバーの通知領域のをクリックすると表示されるアイコンで確認できます。
また、通知領域に表示されたアイコンを選択し、クリックをしてモードを切り替えることもできます。
指定したホットキーにモードの切り替えの機能を割当てることができます。
「ホットキーの設定」

ECOモード機能の設定

モードの設定の変更

ECOモード機能で切り替える各モードの設定を変更する場合は、次の手順で行います。

「スタート」ボタン（）をクリック
「ECOモード設定ツール」をクリック
同じ名前のフォルダが表示された場合はフォルダをクリックし、「ECOモード設定ツール」をクリックしてください。
表示される画面で設定を行う
- 電源プラン
  変更可能なモードに割り当てる電源プランを選択します。
- 「電源プランのカスタマイズ」ボタン
  コントロールパネルの電源オプションが表示されます。
- 「初期設定に戻す」ボタン
  2つのモードと電源プランの組み合わせを、工場出荷時の設定に戻します。
「OK」ボタンをクリック

チェック

各モードに設定している電源プランを削除した場合、削除した電源プランを選択していたモードには「設定なし」が設定されます。
「初期設定に戻す」ボタンで工場出荷時の設定に戻したときに、工場出荷時の設定で使用している電源プランが削除されていた場合も「設定なし」が設定されます。

以上で設定は完了です。

自動切替設定

電源プランを自動的に切り替える期間と時間帯の設定ができます。
設定した時間帯に応じて、本機の電源プランを変更し、消費電力を抑えることができます。

チェック

電源プランの自動切替の実行中は、【Fn】＋【F4】や設定したホットキーでの電源プランの切り替えはできません。
電源プランの自動切替の実行中に、手動でWindowsの「電源オプション」などで電源プランを切り替えた場合は、自動切替時間の終了後もその電源プランを維持します。
ECOモード設定の切り替わりには、数分かかる場合があります。

「スタート」ボタン（）をクリック
「ECOモード設定ツール」をクリック
同じ名前のフォルダが表示された場合はフォルダをクリックし、「ECOモード設定ツール」をクリックしてください。
「電源モード自動切替の設定」ボタンをクリック
「ECOモード設定ツール(自動切り替え設定)」画面が表示されます。

自動切替の設定を行う

設定可能な項目は次の通りです。

項目		説明
時間帯により切り替える		チェックを付けると、時間帯に応じて、電源プランを切り替えます。
	使用期間	電源プランの自動切り替えを使用する期間の開始日、終了日を設定します。それぞれの欄のをクリックし、表示されるカレンダーから日付を選択してください。さらに、をクリックし、開始時刻、終了時刻を設定します。設定した時間帯は、使用できる電源プランが制限されます。

「OK」ボタンをクリック

以上で設定は完了です。

ホットキーの設定

【Fn】＋【F4】とは別に、モードの切り替えに使用するホットキーを1つ設定できます。
ホットキーの設定は、次の手順で行います。

「スタート」ボタン（）をクリック
「ECOモード設定ツール」をクリック
同じ名前のフォルダが表示された場合はフォルダをクリックし、「ECOモード設定ツール」をクリックしてください。
「ホットキーの設定」ボタンをクリック
使用するホットキーを選択し、「OK」ボタンをクリック
メモ
- ホットキーには、次のキーが設定できます。
  - 【Alt】＋【F1】～【F3】
  - 【Alt】＋【F5】～【F12】
  - 【Ctrl】＋【F1】～【F12】
- 「初期設定に戻す」ボタンをクリックすると、ホットキーの設定を工場出荷時の状態に戻します。

以上で設定は完了です。

ピークシフト機能

[020405-21]

電力需要がピークに達する時間帯の電力消費を、他の時間帯に移行することをピークシフトといいます。
本機は、「ピークシフト設定ツール」で設定を行うことで「ピークシフト機能」を使用できます。

使用上の注意

ピークシフト機能の実行には、ACアダプタおよびバッテリパックが接続されている必要があります。
ピークシフト機能の実行には、「バッテリ・リフレッシュ＆診断ツール」がインストールされている必要があります。
ピークシフト機能実行中に ACアダプタまたはバッテリパックを取り外したり、本機をスリープ状態や、休止状態にする、シャットダウンを行うとピークシフト機能は中断します。
ピークシフト機能の設定はユーザーごとに設定可能ですが、同時に実行できるピークシフト機能は1つのみです。
ユーザーの切り替えを使用して複数のユーザーがサインインしている状態で、いずれかのユーザーが設定したピークシフト機能が実行中の場合、他の設定によるピークシフト機能は正常に動作しません。
ピークシフト機能実行中に「バッテリ・リフレッシュ＆診断ツール」でバッテリのリフレッシュを実行すると、ピークシフト機能が正常に動作しないことがあります。
「バッテリ・リフレッシュ＆診断ツール」で、著しい劣化と診断され「警告」と表示されたバッテリは充電できません。ただちに新しいバッテリパックに交換してください。また、劣化したバッテリのままで、ピークシフト機能を使用しないでください。
テキストやその他の項目の大きさを変更している場合、「ピークシフト設定ツール」の設定項目が表示されない場合があります。その場合は、次の手順でテキストなどの大きさを変更してから、設定を行ってください。
1. 「アクションセンター」を表示する
2. 「すべての設定」をクリック
3. 「システム」をクリック
4. 「ディスプレイ」をクリック
5. 「テキスト、アプリ、その他の項目のサイズを変更する」欄で推奨値を選択する
6. 「一部のアプリは、サインアウトするまで、拡大縮小の設定に応答しません。」と表示されたら、「今すぐサインアウトする」をクリック
  Windowsからサインアウトします。
  再度サインインし、「ピークシフト機能の設定」へ進んでください。
「バッテリ駆動に切り換える」「バッテリへの充電を控える」の時間帯を長時間に設定した場合、バッテリの充電量が不足します。バッテリの充電時間が最低5時間は確保されるように「バッテリ駆動に切り換える」「バッテリへの充電を控える」の時間帯を19時間以上には設定しないようにしてください。
バッテリへの充電を行わない時間の開始・終了は、本機の運用状況により若干の誤差が発生する場合があります。
本機を起動した直後に「ピークシフト設定ツール」を起動すると、一部の機能が正しく動作しません。「ピークシフト設定ツール」は、本機を起動後1分ほどたってから起動してください。
ピークシフト機能実行中に標準ユーザーアカウントを追加し、追加したアカウントに切り替えると、タスクトレイに本ツールのアイコンが表示されない場合があります。
その場合はパソコンをいったん再起動してください。

ピークシフト機能の設定

ピークシフト設定ツールで、ピークシフト機能に関する各種設定を行うことができます。
ピークシフト機能の設定は、次の手順で行います。

「スタート」ボタン（）をクリック
「ピークシフト設定ツール」をクリック
同じ名前のフォルダが表示された場合はフォルダをクリックし、「ピークシフト設定ツール」をクリックしてください。

ピークシフト機能の設定を行う

設定可能な項目は次の通りです。

項目		説明
使用期間		ピークシフト機能を使用する期間の開始日、終了日を設定します。それぞれの欄のをクリックし、表示されるカレンダーから日付を選択してください。
バッテリ駆動に切り換える (更にバッテリ充電を控える)		チェックを付けると、時間帯を指定してピークシフト機能を使用します。「開始」「終了」をクリックし、開始時刻、終了時刻を設定します。終了時刻は、「バッテリへの充電を控える」で設定している時間帯の範囲内になります。
	バッテリの残容量が次を切ったら、AC電源駆動に切り換えます。	ピークシフト実施中に、バッテリ駆動からAC電源による駆動に切り換えるバッテリの残容量を10%～100%の間で設定します。をクリックし、設定を行ってください。
	バッテリ駆動する開始時間をランダムに分散させる。	チェックを付けると、バッテリ駆動を開始/終了する時間を分散させます。チェック終了時間の分散により設定画面で設定した終了時間を越えることがあります。
バッテリへの充電を控える		設定した時間帯はバッテリ充電を行いません。「終了」をクリックし、バッテリへの充電を控える時間帯の終了時刻を設定します。開始時刻はバッテリ駆動開始時刻と同じ時間になります。
設定変更には管理者権限が必要		チェックを付けると、管理者（Administrator）権限を持つユーザーのみが、ピークシフト機能の設定を変更できるようになります。

「OK」ボタンをクリック
設定が保存され、「ピークシフト設定ツール」が閉じます。

メモ「キャンセル」ボタンをクリックすると、設定を変更しないで「ピークシフト設定ツール」画面を閉じます。

以上でピークシフト機能の設定は完了です。

ピークシフト機能の動作状況は、ピークシフトの実施時間になるとタスクバーの通知領域に表示されるアイコンで確認できます。

通知領域のアイコン	説明
	ピークシフトが実施され、バッテリのみで動作しています。
	バッテリ残量が「ピークシフト停止バッテリ残容量」以下、またはバッテリパックが取り付けられていないなどの理由で、AC電源で動作しています。

Intel SpeedStep^® テクノロジー

[020404-21]

Intel SpeedStep^® テクノロジーに対応したCPUが搭載されているモデルでは、電源の種類やCPUの動作負荷によって、動作性能を切り替えることができます。
Intel SpeedStep^® テクノロジーへの対応については、「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

/support/

設定を変更する場合は、「電源プランの設定の変更」の手順3で「詳細な電源設定の変更」をクリックし、表示される画面の「プロセッサの電源管理」の各項目で設定を行います。

参照 電源プランの設定の変更について
「電源の設定」-「電源プランの設定の変更」

バッテリパック（二次電池）について

[020501-21]

本機に使用しているリチウムイオン電池は、リサイクル可能な貴重な資源です。不要になった二次電池は、廃棄しないでリサイクルにご協力ください。
バッテリについてはJEITA（一般社団法人電子情報技術産業協会）の「ノートパソコンやタブレットのバッテリに関する基礎知識」（http://home.jeita.or.jp/cgi-bin/page/detail.cgi?n=121&ca=14）もあわせてご覧ください。
二次電池をリサイクルとして排出するまでのご注意
- 電池パックは分解しないでください。
- 雨など水にぬれないように保管してください。
- 炎天下に放置しないでください。
不要となった二次電池は、回収拠点へお持ちください。詳しくは、NEC環境ホームページ（http://jpn.nec.com/eco/ja/product/recycle/battery/index.html）をご覧ください。

Li-ion

使用上の注意

[020502-21]

バッテリが十分に充電されている場合は、特に必要でない限り、バッテリパックの取り付けや取り外しをしないでください。故障の原因になります。
ハードディスク（またはSSD）などへの読み書き中にバッテリ残量がなくなり、電源が切れてしまうと、作成中のデータが失われたり、ハードディスク（またはSSD）などのデータが失われたり、壊れたりすることがあります。
充電を行う際にはできるだけ満充電するようにしてください。バッテリ残量が少ない場合などに少量の充放電を何度も繰り返して本機を使用すると、バッテリ残量に誤差が生じることがあります。
バッテリ残量の表示精度を良くするには定期的にバッテリのリフレッシュを実行してください。
満充電（バッテリを充電してバッテリ充電ランプが消灯した状態）にしても使用できる時間が短くなった場合は、バッテリのリフレッシュを行ってください。
参照 バッテリのリフレッシュについて
「バッテリのリフレッシュ」
本機を長期間使用しない場合は、バッテリ残量を50％程度にしてバッテリパックを取り外し、涼しいところに保管しておくとバッテリパックの寿命を長くすることができます。
バッテリパックを長期保管する場合は、過放電を防止するために、半年に1回くらいの割合で50%程度の充電をしてください。過放電となったバッテリパックは充電ができなくなったり、使用できなくなったりすることがあります。
バッテリだけで本機を長時間使用する場合は、スリープ状態や休止状態を利用したり、本機の省電力機能を使用してください。
参照
- スリープ状態／休止状態について
  「電源」
- 省電力機能について
  「省電力機能」

交換の目安

バッテリのリフレッシュを行っても、満充電（バッテリを充電してバッテリ充電ランプが消灯した状態）から使用できる時間が回復しない場合は、新しいバッテリパックを購入して交換してください。

チェック バッテリは消耗品です。充放電を繰り返すと、充電能力が低下します。

参照 バッテリパックの交換について
「バッテリパックの取り付け／取り外し」

バッテリパックの取り付け／取り外し

[020503-21]

チェック

バッテリスロットの端子部分には絶対に触れないでください。接触不良の原因になります。
電源が入っているときや、スリープ状態のときにバッテリパックを交換すると、作業中のデータが失われます。電源ランプ（）が点滅しているときには、一度スリープ状態から復帰し、作業中のデータを保存してからWindowsを終了し、本機の電源を切ってください。
特に必要でない限り、バッテリパックの取り付けや取り外しをしないでください。故障の原因になります。
バッテリパックの取り付け／取り外しを行う場合は、「高速スタートアップ」の機能を無効にしてください。詳しくは、「「高速スタートアップ」について」をご覧ください。

本機で使用できるバッテリパック

本機で使用できるバッテリパックは次の通りです。

PC-VP-WP139（バッテリパック（リチウムイオン））

バッテリパックの取り付け

本機を使用中の場合は、本機の電源を切る
電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
液晶ディスプレイを閉じて、本体を裏返す

バッテリロックを矢印の方向にスライドさせ、ロックを解除した状態にする

バッテリロック
バッテリパックを矢印の方向にゆっくりと押し込み、カチッと音がするまでしっかり取り付ける
取り付けるときは、バッテリパックの向きに注意してください。

溝

ガイド

バッテリパック
バッテリロックを矢印の方向にスライドさせ、バッテリパックをロックする

バッテリロック

以上でバッテリパックの取り付けは完了です。

バッテリパックの取り外し

本機を使用中の場合は、本機の電源を切る
電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
液晶ディスプレイを閉じて、本体を裏返す
バッテリロックを矢印の方向にスライドさせ、ロックを解除する

バッテリロック
バッテリイジェクトレバーを矢印の方向にスライドさせたまま、バッテリパックを矢印の方向にスライドさせ取り外す

バッテリイジェクトレバー

バッテリパック

以上でバッテリパックの取り外しは完了です。

バッテリの充電

[020504-21]

チェック

バッテリの充電中は、バッテリパックを本機から取り外さないでください。ショートや接触不良の原因になります。
購入直後や長時間放置したバッテリでは、バッテリ駆動ができないことや動作時間が短くなること、バッテリ残量が正しく表示されないことなどがあります。必ず満充電してから使用してください。

バッテリの充電のしかた

本機にバッテリパックを取り付けてACアダプタをACコンセントに接続すると、自動的にバッテリの充電が始まります。
本機の電源を入れて使用していても充電されます。

メモ充電できる電池容量は、周囲の温度によって変わります。また、高温になると充電が中断されることがありますので、18～28℃での充電をおすすめします。

バッテリの充電時間については、「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

/support/

充電状態を表示ランプで確認する

バッテリの充電状態を、バッテリ充電ランプで確認することができます。

参照 バッテリ充電ランプについて
「表示ランプ」

バッテリの使い方と設定

[020505-21]

バッテリ残量の確認

バッテリ残量は次の方法で確認できます。

タスクバーの通知領域で確認する

タスクバーの通知領域のまたはをクリックすると、現在のバッテリ残量が表示されます。

電源ランプで確認する

電源ランプの状態で、バッテリ残量を確認できます。

参照 電源ランプについて
「表示ランプ」

バッテリ残量による動作の設定

バッテリ残量が一定の値以下になったときに通知したり、自動的にスリープ状態や休止状態になるように設定できます。

チェック

工場出荷時の状態では、バッテリ残量が10％以下になったときに通知し、5％以下になったときに再度通知し、自動的に休止状態になるように設定されています。
バッテリ残量による動作は、電源プランごとに設定します。

バッテリ残量による動作の設定を変更するには、次の手順で行います。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「電源オプション」をクリック
設定を変更したい電源プランの「プラン設定の変更」をクリック
「詳細な電源設定の変更」をクリック
「バッテリ」をダブルクリック

「バッテリ」以下に表示される項目で設定を行う

設定可能な項目は次の通りです。

項目	説明
バッテリ切れの動作	バッテリ残量が「バッテリ切れのレベル」以下になったときに行う動作を設定します。
低残量バッテリのレベル	バッテリ残量がここで設定した値以下になると、「低残量バッテリの動作」を開始します。
バッテリ切れのレベル	バッテリ残量がここで設定した値以下になると、「バッテリ切れの動作」を開始します。
低残量バッテリの通知	バッテリ残量が「低残量バッテリのレベル」以下になったときに通知するかどうかを設定します。
低残量バッテリの動作	バッテリ残量が「低残量バッテリのレベル」以下になったときに行う動作を設定します。
省電源移行バッテリレベル	バッテリ残量がここで設定した値以下になると、Windowsが省電源モードで動作するようになります。

「OK」ボタンをクリック

以上で設定の変更は完了です。

バッテリ駆動中にバッテリ残量が少なくなったときは

バッテリ駆動中にバッテリ残量が少なくなった場合は、状況に応じて次の操作を行ってください。

ACコンセントから電源を供給できる場合

ACアダプタを接続して、ACコンセントから電源を供給してください。バッテリ充電ランプが点灯し、バッテリの充電が始まります。また、バッテリを充電しながら本機を使用できます。

ACコンセントが使えない場合

本機を休止状態にするか、使用中のアプリケーションを終了して本機の電源を切ってください。

バッテリ残量が少ない状態で、ACコンセントから電源を供給しないまま本機を使用していると、バッテリ残量に応じて電源プランで設定されている動作が実行されます。

バッテリのリフレッシュ

[020506-21]

バッテリのリフレッシュは、一時的に低下したバッテリの性能を回復させるときに行います。次のような場合には、バッテリのリフレッシュを実行してください。

購入直後やバッテリパック交換直後
長期間バッテリを使用しなかった
バッテリでの駆動時間が短くなった

バッテリのリフレッシュの実行

メモ本機は、「バッテリ・リフレッシュ＆診断ツール」でWindows上からバッテリのリフレッシュを実行することができます。

参照 バッテリ・リフレッシュ＆診断ツールについて
「便利な機能とアプリケーション」の「バッテリ・リフレッシュ＆診断ツール」

キーの名称

[020603-21]

（1）

（2）

（4）

（5）

（22）

（25）

（23）

（24）

（6）

（3）

（12）

（7）

（8）

（17）

（9）

（10）

（11）

（13）

（14）

（15）

（16）

（8）

（19）

（20）

（21）

（18）

（10）

番号	マニュアルでの表記	名称
（1）	【Esc】	エスケープキー
（2）	【F1】～【F12】	ファンクションキー
（3）	【Num Lock】	ニューメリックロックキー
（4）	【Insert】	インサートキー
（5）	【Delete】	デリートキー
（6）	【Back Space】	バックスペースキー
（7）	【Enter】	エンターキー（リターンキー）
（8）	【Shift】	シフトキー
（9）	【↑】【↓】【→】【←】	カーソルキー
（10）	【Ctrl】	コントロールキー
（11）	【】	アプリケーションキー
（12）	【Alt】	オルトキー
（13）	【カタカナひらがな】	かなキー
（14）	【変換】	変換キー
（15）	スペースキー	スペースキー
（16）	【無変換】	無変換キー
（17）	【】	Windowsキー
（18）	【Fn】	エフエヌキー
（19）	【Caps Lock】^※	キャップスロックキー
（20）	【Tab】	タブキー
（21）	【半角/全角】	半角/全角キー
（22）	【Home】	ホームキー
（23）	【Pg Up】	ページアップキー
（24）	【Pg Dn】	ページダウンキー
（25）	【End】	エンドキ―

※　キャップスロックがオンの場合は右上のランプが点灯し、オフの場合は消灯します。

キーの使い方

[020604-21]

日本語入力のオン／オフ

本機は、工場出荷時、日本語入力システムとしてMicrosoft IMEが設定されています。
工場出荷時の状態で日本語入力のオン／オフを切り替えるには【半角/全角】または【Caps Lock】を押してください。

ホットキー機能（【Fn】の使い方）

【Fn】と他のキーを組み合わせることで、パソコンの設定を変更したり、キーの役割を変えることができます。これをホットキー機能といいます。
組み合わせが可能なキーとその機能を表すアイコンは【Fn】と同じ色でキー上面に印字されているものもあります。

キー操作	機能	説明
【Fn】＋【F1】	音声のオン／オフ（ミュート機能）（）	音声のオン／オフを切り替えます。
【Fn】＋【F2】	ワイヤレススイッチ（）	ワイヤレス機能のオン／オフを切り替えます。詳しくは「無線LAN機能」、「Bluetooth機能」をご覧ください。
【Fn】＋【F3】^※1	画面表示先の切り替え（）	市販の外部ディスプレイを接続しているときに、パソコンの画面を表示するディスプレイを切り換えます。詳しくは「画面の出力先を切り替える」をご覧ください。
【Fn】＋【F4】^※2	ECOモードの切り替え（）	ECOモードを切り替えます。詳しくは「ECOモード機能」をご覧ください。
【Fn】＋【F8】	輝度を下げる（）	液晶ディスプレイの輝度が下がります（11段階）。
【Fn】＋【F9】	輝度を上げる（）	液晶ディスプレイの輝度が上がります（11段階）。
【Fn】＋【F10】	音量を下げる（）	スピーカの音量を下げます。
【Fn】＋【F11】	音量を上げる（）	スピーカの音量を上げます。
【Fn】＋【Insert】^※3	スクロールロック	【Scr Lock】として機能します。
【Fn】＋【Pg Dn】	Pause	【Pause】として機能します。
【Fn】＋【Pg Up】	Break	【Break】として機能します。
【Fn】＋【End】	プリントスクリーン	【Prt Scr】として機能します。
【Fn】＋【Home】	システムリクエスト	【Sys Rq】として機能します。
【Fn】＋【↑】	Page Up	【Pg Up】として機能します。
【Fn】＋【↓】	Page Down	【Pg Dn】として機能します。
【Fn】＋【←】	Home	【Home】として機能します。
【Fn】＋【→】	End	【End】として機能します。
【Fn】＋スペースキー	NXパッドのオン／オフ	NXパッドのオン／オフを切り替えます。

※1　外部ディスプレイを接続していない場合は動作しません。

※2　「ECOモード設定ツール」をアンインストールした場合は動作しません。

※3　本機の電源を切ったり、再起動を行った場合、設定した内容は解除されます。

キーボードの設定

[020605-21]

Windowsでキーボードをより使いやすく設定することができます。

参照 キーボードの設定について
詳細情報は、Windowsの検索機能で検索し、ご確認ください。

NXパッドの使い方

[020802-21]

NXパッドでの操作

工場出荷時の状態で使用できるNXパッドでの操作には、次のようなものがあります。

操作名称	操作説明
マウスポインタの移動	パッドに触れ、マウスポインタを動かしたい方向に指を動かします。
クリック	パッドの右下以外の部分を押し込んで、すぐに離します。
右クリック	パッドの右下部分を押し込んで、すぐに離します。
ダブルクリック	アイコンやフォルダなどの上にポインタを合わせてから2回続けてすばやくクリックします。
ドラッグ	アイコンやフォルダなどの上にポインタを合わせ、パッドを押し込んだままパッド上で指を動かします。
スクロール	スクロールバーが表示されているアプリケーションのウィンドウをクリックし、パッドの2カ所に触れます。触れる位置は少し離してください。そのまま、スクロールバーを動かしたい逆方向に2本の指を動かします。
ズーム	拡大／縮小の操作を行いたいアプリケーションのウィンドウをクリックし、パッドの2カ所に触れます。そのまま、指先の間を広げたり狭めたりすることで、拡大／縮小ができます。
回転	回転の操作を行いたいアプリケーションのウィンドウをクリックし、パッドの2カ所に触れます。そのまま、1本の指を軸にして、もう1つの指で弧を描くように動かすことで、回転させることができます。

チェック スクロールやズーム、回転は、対応していないアプリケーションでは使用できません。

メモ

パッドを指先で軽くたたくとクリックと同じ操作になります。また、2回続けてすばやくパッドをたたくと、ダブルクリックと同じ操作になります。パッドを軽くたたいてクリックやダブルクリックの操作をすることを「タップ」や「ダブルタップ」と呼びます。
アイコンやフォルダなどの上にポインタを合わせてから2回続けてすばやくパッドをたたき、そのまま指を動かすと、ドラッグの操作になります。

NXパッドの設定

[020803-21]

NXパッドのボタンやポインタの動作などの設定は「マウスのプロパティ」で行います。

「コントロールパネル」を表示する
「ハードウェアとサウンド」をクリックし、「デバイスとプリンター」の「マウス」をクリック
「マウスのプロパティ」が表示されます。
「マウスのプロパティ」の各タブをクリックし、NXパッドの設定ができます。

マルチタッチやジェスチャーなどの機能の設定

マルチタッチやジェスチャー、スクロールなどの機能の設定は、「マウスのプロパティ」の「NX パッド」タブから「Elan Smart-Pad」画面を表示して行います。
「Elan Smart-Pad」画面の表示は、次の手順で行います。

「コントロールパネル」を表示する
「ハードウェアとサウンド」をクリックし、「デバイスとプリンター」の「マウス」をクリック
「マウスのプロパティ」が表示されます。

「NX パッド」タブをクリック
「NX パッド」タブ内の「オプション」ボタンをクリック
NXパッドの「Elan Smart-Pad」画面が表示されます。

チェック 【Fn】＋【Space】でNXパッドを無効にしていた場合、「オプション」ボタンは操作できません。

設定できる項目

「オプション」画面では、次の項目の設定ができます。

項目			説明
基本	タッピング		有効にすると、タップ操作が使用可能になります。
		一本指	クリック/選択の操作が使用可能になります。
		二本指	二本指を使ったタップ操作が可能になります。ご使用になりたい機能をドロップダウンメニューから選択してください。
		三本指	三本指を使ったタップ操作が可能になります。ご使用になりたい機能をドロップダウンメニューから選択してください。
		四本指	四本指を使ったタップ操作が可能になります。ご使用になりたい機能をドロップダウンメニューから選択してください。
	クリック		パッドを押し込む操作がクリックとして機能します。
		一本指	一本指を使ったクリック操作の説明が表示されています。
		二本指	二本指を使ったクリック操作が可能になります。ご使用になりたい機能をドロップダウンメニューから選択してください。
		三本指	三本指を使ったクリック操作が可能になります。ご使用になりたい機能をドロップダウンメニューから選択してください。
		左隅	パッドの左下隅を使ったクリック操作の説明が表示されています。
		右隅	パッドの右下隅を使ったクリック操作の説明が表示されています。
	ドラッグ&ドロップ		有効にすると、ドラッグおよびドロップの操作が使用可能になります。操作の設定については、以下の項目から選択してください。スクリーンから指を離すとフレーム選択が解除されますもう一度タッピングしてリリース一定時間遅延後リリース
	エッジスクロール		パッドの右端や下端をなぞることでスクロールができるスクロール領域が使用可能になります。操作の設定については、以下の項目から選択してください。
		縦方向スクロール	縦方向へのスクロールが使用可能になります。
		横方向スクロール	横方向へのスクロールが使用可能になります。
		スクロールエリア	新しいスクロールエリアを設定できます。縦方向または横方向のスクロールが有効なときのみ、操作が可能になります。
		スクロール速度	スクロール速度を設定できます。縦方向または横方向のスクロールが有効なときのみ、操作が可能になります。
		円形スクロール	指で円を描く動作により、連続スクロールを可能にします。縦方向または横方向のスクロールが有効なときのみ、操作が可能になります。
		連続スクロール	ウィンドウを、縦または横にスクロールし続けることができます。縦方向または横方向のスクロールが有効なときのみ、操作が可能になります。
拡張	ズーム		有効にすると、ズームイン/ズームアウト機能が使用可能になります。
		ズーム率	ズーム機能を有効にすることで、ズーム率の速さを設定できます。
	スクロール		二本指でのスクロール機能が使用可能になります。操作の設定については、以下の項目から選択してください。
		縦方向スクロール	縦方向へのスクロールが使用可能になります。
		横方向スクロール	横方向へのスクロールが使用可能になります。
		スクロール速度	スクロール速度を設定できます。縦方向または横方向のスクロールが有効なときのみ、操作が可能になります。
		慣性スクロール	有効にすると、慣性スクロール機能が使用できます。縦方向または横方向のスクロールが有効なときのみ、操作が可能になります。
		逆方向	標準のマウスホイールの実装とスクロール方向が反対にできます。縦方向または横方向のスクロールが有効なときのみ、操作が可能になります。
	回転		有効にすると、時計回り/反時計回りの回転機能が使用可能になります。
	三本指スワイプ		有効にすると、三本指でスワイプするジェスチャーが使用可能になります。左にスワイプ：前ページ/高速タスク切り替え右にスワイプ：次ページ/高速タスク切り替え上にスワイプ：スライドショーの開始/タスクビュー下にスワイプ：スライドショーの停止/デスクトップを表示
追加	パーム測定		誤って手がパッドに触れたときなどに、ポインタが誤動作しないようにする感度を設定できます。
	感度		設定画面でパッドの感度が設定できます。
	スマートモーション		有効にすると、スマートモーション機能が使用可能になります。常に：スマートモーションが常に有効になりますドラッグ時のみ：スマートモーションがドラッグの動作時のみ有効になりますモーション速度：スマートモーション速度を設定できます。

それぞれの項目の操作イメージを表示するには、「構成」画面のをクリックしてください。
それぞれの項目の設定を工場出荷時の状態に戻すには、「構成」画面のをクリックしてください。
項目のヘルプを見る場合は、項目を選択し、をクリックしてください。

工場出荷時の設定に戻す

NXパッドの設定を工場出荷時の状態に戻す場合は、次の手順で行います。

「NX パッド」タブの「オプション」ボタンをクリック
NXパッドの「Elan Smart-Pad」画面が表示されます。
「すべてデフォルトに設定」ボタンをクリック
「Ok」ボタンをクリック

チェック【Fn】＋【Space】でNXパッドを無効にしていた場合、「オプション」ボタンは操作できません。

NXパッドのオン／オフ

【Fn】＋スペースキーを押すことで、NXパッドのオン／オフを切り替えることができます。
ただし「マウスを接続した場合、NX パッドを無効にする。」にチェックを付けた状態でマウスを接続した場合、【Fn】＋スペースキーを押してもNXパッドは有効になりません。

また、USBマウスを接続しているときに、NXパッドが自動的に無効になるように設定できます。
設定する場合は、次の手順で行ってください。

メモ工場出荷時の状態では、「マウスを接続した場合、NX パッドを無効にする。」にチェックが付いています。

「コントロールパネル」を表示する
「ハードウェアとサウンド」をクリックし、「デバイスとプリンター」の「マウス」をクリック
「マウスのプロパティ」が表示されます。

「NX パッド」タブをクリック
「マウスを接続した場合、NX パッドを無効にする。（この機能を有効にしてマウスを接続した場合、Fn+Spaceを押してもNX パッドは有効になりません）」にチェックを付ける
「OK」ボタンをクリック

以上で設定は完了です。

マウスを使用する

[020902-21]

本機では、USB接続のマウスを使用することができます。
添付または別売の当社製USBマウスを使用する場合は、特に設定を行う必要はありません。そのままUSBコネクタに接続してください。
他社製のUSBマウスを使用する場合は、他社製USBマウスに添付のマニュアルをご覧になり、手順に従ってUSBマウスを接続してください。

購入時に、マウスを選択した場合に添付されるマウスを例として説明します。

USBレーザーマウス	USB光センサーマウス
スクロールホイール左ボタン右ボタン	スクロールホイール左ボタン右ボタン

チェックUSBレーザーマウスやUSB光センサーマウスは、マウス底面に光源があり、マウスを置いた操作面をセンサーで検知することでマウスの動きを判断しています。次のような操作面では正しく動作しない（操作どおりにマウスポインタが動かない）場合があります。

反射しやすいもの（鏡、ガラスなど）
網点の印刷物など、同じパターンが連続しているもの（雑誌や新聞の写真など）
濃淡のはっきりした縞模様や柄のもの
光沢があるもの（透明、半透明な素材を含む）

参照

マウスを接続するための設定方法
「本機の機能」の「マウス」-「マウスを接続するための設定方法」
マウスの使い方
詳細情報は、Windowsの検索機能で検索し、ご確認ください。

スクロールホイールの使い方

チェックスクロールホイールの機能に対応していないアプリケーションでは使用できません。

USBレーザーマウスの場合

垂直スクロール機能
スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。
水平スクロール機能
スクロールホイールを左または右側に傾けると、画面を左右にスクロールさせることができます。
オートスクロール機能
スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

USB光センサーマウスの場合

垂直スクロール機能
スクロールホイールを奥または手前方向に回転させることで、画面を上下にスクロールさせることができます。
オートスクロール機能
スクロールホイールをクリックしたり、押し続けるとスクロールアイコンが表示されます。
その状態で、三角マークの方向にマウスを動かして、画面を上下、または左右にスクロールさせることができます。
スクロールホイールを再度クリックしたり、指を離すとスクロールアイコンが消えます。

マウスを接続するための設定方法

[020903-21]

当社製USBマウス（添付または別売）を使用する

当社製USBマウス（添付または別売）を使用する場合は、特に設定を行う必要はありません。そのままUSBコネクタに接続してください。

チェック 当社製USBマウスとNXパッドを同時に使用できますが、工場出荷時の状態では、USBマウス接続時にNXパッドが無効になるように、NXパッドドライバで設定されています。

メモ

USBマウスとNXパッドを同時に使用する場合は、「マウスのプロパティ」→「NX パッド」タブで「マウスを接続した場合、NX パッドを無効にする。（この機能を有効にしてマウスを接続した場合、Fn+Spaceを押してもNX パッドは有効になりません）」のチェックを外してください。

他社製のUSBマウスを使用する

他社製のUSBマウスを使用する場合は、他社製USBマウスに添付のマニュアルをご覧になり、手順に従ってUSBマウスを接続してください。

マウスを接続する前の設定に戻す

[020904-21]

マウスを取り外すとき、「マウスを接続するための設定方法」で変更する前の設定に戻す（NXパッドの拡張機能を使用する）場合は、次の操作を行ってください。

当社製USBマウス（添付または別売）を使用している場合

そのままUSBコネクタから取り外してください。

他社製のUSBマウスを使用している場合

他社製のUSBマウスを使用している場合は、他社製USBマウスに添付のマニュアルをご覧になり、手順に従ってUSBマウスを取り外してください。

使用上の注意

[021101-21]

液晶ディスプレイは非常に高精度な技術で作られていますが、色調のズレなど個体差が発生する場合があります。これは液晶ディスプレイの特性によるものであり、故障ではありません。
OpenGLのアプリケーションを使用した場合、アプリケーションによっては、画面が表示されない、または画面の表示が乱れることがあります。
DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音切れ、およびデスクトップ上のアイコンのちらつきが発生したり、再生画面にゴミが残る場合があります。
DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。
Windowsの状態によっては、スクリーンセーバー動作時に液晶ディスプレイの電源がオフにならない場合があります。
各種ベンチマークが正常に実行できない場合があります。
DVDや動画の再生中は、休止状態やスリープ状態にしないでください。
解像度、または画面の出力先の変更を行う場合は、動画や音楽を再生するアプリケーションを表示したまま行わないでください。
動画を再生するアプリケーションによっては、画質が低下する場合があります。
本機の液晶ディスプレイを開閉すると、画面がちらつくことがありますが、故障ではありません。

画面表示の調整

[021102-21]

輝度を調整する

キーボードで調整する

キーボードで、一時的に輝度を調整できます。

機能	キー操作	説明
輝度を下げる（）	【Fn】＋【F8】	液晶ディスプレイの輝度が下がります。
輝度を上げる（）	【Fn】＋【F9】	液晶ディスプレイの輝度が上がります。

表示できる解像度と表示色

[021103-21]

本製品で使用できる液晶ディスプレイの解像度や表示色については、「仕様一覧」に記載しております。
「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。
/support/

チェック 設定により、「仕様一覧」に記載されていない解像度を選択することができる場合がありますが、動作を保証するものではありません。必ず記載されている解像度で使用してください。

アイコンの名前が隠れてしまうときは

画面の解像度やアイコンサイズを変更した場合、デスクトップ上のアイコンの名前が一部隠れてしまう事があります。
そのような場合は、次の手順で「アイコンの自動整列」を有効にしてください。

デスクトップの何もない場所を右クリック
「表示」の「アイコンの自動整列」を有効にする

参照 外部ディスプレイ使用時の解像度と表示色、機能、設定について
「外部ディスプレイ」

ディスプレイストレッチ機能

[021104-21]

ディスプレイストレッチ機能とは、液晶ディスプレイの解像度よりもWindowsの解像度設定が低い場合に、液晶ディスプレイに画面イメージを拡大して表示する機能です。
ディスプレイストレッチ機能を使う場合は次の手順で行います。

チェック ディスプレイストレッチ機能を使用して拡大表示を行っている場合、表示される文字などの線の太さが不均一になることがあります。

デスクトップ上の何もない場所で右クリックし、「インテル^® グラフィックスの設定」をクリック
「ディスプレイ」をクリック
「一般設定」をクリック
「ディスプレイの選択」欄で「内蔵ディスプレイ」を選択する
「スケーリング」欄で「全画面のスケールにする」を選択する
「適用」ボタンをクリック
設定の保存を確認するメッセージが表示されます。
「はい」ボタンをクリック
「インテル^®HD グラフィックス・コントロール・パネル」を閉じる

設定が有効になり、ディスプレイストレッチ機能が使用できます。

使用上の注意

[021201-21]

DVDや動画の再生中は、休止状態やスリープ状態にしないでください。
解像度、または画面の出力先の変更を行う場合は、動画や音楽を再生するアプリケーションを表示したまま行わないでください。
本機の液晶ディスプレイと外部ディスプレイの同時表示を行っている場合、オーバーレイを使用して再生する動画は、プライマリ側のディスプレイにのみ表示されます。
デュアルディスプレイ機能使用時に動画を再生し、表示が乱れた場合、デュアルディスプレイ機能を使用せずに本機の液晶ディスプレイまたは外部ディスプレイのみで動画の再生をしてください。
高解像度で外部ディスプレイに表示している場合、DVD-Videoの種類によっては、コマ落ち、映像の乱れが発生する場合があります。その場合は、より低い解像度に設定することをおすすめします。
外部ディスプレイに表示している状態で、本機の液晶ディスプレイを開閉すると、画面がちらつくことがありますが、故障ではありません。
外部ディスプレイやテレビを接続した場合、OSのDPI仕様により解像度を変更出来ない場合があります。その場合はプライマリとセカンダリディスプレイの表示サイズを小さくする必要があります。
メモ
- 機種によってはセカンダリディスプレイの表示サイズがプライマリ表示サイズと比例して変更される場合もあります。
- 解像度を選択できない場合、「検出」ボタンをクリックすると選択可能になる場合があります。
- 「別のディスプレイは検出されませんでした。」メッセージが表示される場合がありますが本機に影響はありません。

HDMIコネクタ使用時の注意

すべてのHDMI規格に対応した外部ディスプレイやテレビでの動作確認はしておりません。そのため、HDMI規格に対応した外部ディスプレイやテレビによっては正しく表示されない場合があります。
HDMIケーブルは、別途市販のものをお買い求めください。
本機の電源が入っている状態、スリープ状態、および休止状態のときは、HDMIコネクタへのHDMIケーブルの取り付け、取り外しを行わないでください。
著作権保護されたコンテンツなどは出力されない場合があります。
HDMIディスプレイ接続時、リフレッシュレートが30Hz（インターレース）に設定されていると、本機の操作中にちらつく場合があります。その場合はリフレッシュレートを60Hz（プログレッシブ）に変更してください。
使用環境によっては、60Hz（プログレッシブ）に変更するか解像度を低くしないと描画性能が上がらない場合があります。
HDMIディスプレイのタイプによっては、解像度を変更しないと、60Hz（プログレッシブ）に変更できない場合があります。

外部ディスプレイ接続時の解像度と表示色

[021202-21]

本製品で使用できる外部ディスプレイの解像度や表示色については、「仕様一覧」に記載しております。
「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。
/support/

チェック

外部ディスプレイをご使用の際は、外部ディスプレイのマニュアルで、対応している走査周波数や解像度を確認してください。
初回接続時の外部ディスプレイやテレビは、本機の液晶ディスプレイとのクローンモードに設定されます。
設定により、マニュアルに記載されていない解像度や周波数を選択できる場合がありますが、動作を保証するものではありません。必ずマニュアルに記載されている解像度や周波数で使用してください。
外部ディスプレイによっては、特定の解像度やリフレッシュレートに設定できないことがあります。

VGA接続の外部ディスプレイ使用時の解像度と表示色について

チェック

VGA接続の外部ディスプレイと本機を接続するには、VGA変換アダプタが必要です。
著作権保護に対応したコンテンツは出力することができません。
すべてのアナログRGBコネクタを持った外部ディスプレイ、テレビでの動作確認はしておりません。

HDMIコネクタ

[021204-21]

HDMIコネクタへの接続
HDMIコネクタ使用時の音声出力について
VGA変換アダプタを使用した接続

HDMIコネクタへの接続

本機と接続する外部ディスプレイやテレビの電源を切る
HDMIケーブルで、HDMIコネクタとHDMI規格に対応した外部ディスプレイやテレビなどを接続する
参照
HDMIコネクタの位置について
「各部の名称」の「各部の名称と説明」
外部ディスプレイやテレビと、本機の電源を入れる
詳しくは外部ディスプレイやテレビのマニュアルをご覧ください。

以上で外部ディスプレイの接続は完了です。

HDMIコネクタ使用時の音声出力について

HDMIコネクタに映像を出力すると、接続したHDMI機器が音声出力に対応している場合には音声を出力することができます。
自動で切り替わる場合もありますが、自動的に音声が切り替わらない場合は、次の手順で設定を行ってください。

サウンドデバイスを使用しているすべてのソフトを終了する
「コントロールパネル」を表示する
「ハードウェアとサウンド」をクリック
「サウンド」をクリック
「サウンド」が表示されます。
「再生」タブをクリック
「インテル(R) ディスプレイ用オーディオ」をクリックし、「既定値に設定」ボタンをクリック
「OK」ボタンをクリック

音声がHDMI経由で出力されるようになります。

チェック HDMIコネクタに映像を出力しているときに音声が出力されなくなった場合は、本機を再起動すると改善されることがあります。

接続している機器が、HDMIの音声出力のサンプリングレートに対応しているか確認するには

接続している機器がHDMIの音声出力のサンプリングレートに対応していない場合、音声が出力されないことがあります。
本機を再起動しても音声が出力されない場合は、次の手順に従って、接続している機器の対応しているサンプリングレートに設定されているか確認してください。

「コントロールパネル」を表示する
「ハードウェアとサウンド」をクリック
「サウンド」をクリック
「再生」タブをクリック
「インテル(R) ディスプレイ用オーディオ」をクリックし、「プロパティ」をクリック
「詳細」タブをクリック
「既定の形式」欄の設定が接続先の機器に対応していることを確認する
参照 対応しているサンプリングレートについて
接続している機器のマニュアル

VGA変換アダプタを使用した接続

VGA変換アダプタを使用することで、本機とアナログインターフェースの外部ディスプレイやプロジェクタを接続することができます。

チェック

VGA変換アダプタは、ご購入時に選択した場合に添付されます。また、別途購入することもできます。
著作権保護に対応したコンテンツは出力することができません。
すべてのアナログRGBコネクタを持った外部ディスプレイやテレビでの動作確認はしておりません。そのため、接続する機器やケーブルによっては正しく表示されない、選択できない解像度もあります。

本機と接続する外部ディスプレイの電源を切る
本機のHDMIコネクタに、VGA変換アダプタを接続する
チェック VGA変換アダプタは、HDMIコネクタにしっかりと取り付けてください。

参照 HDMIコネクタの位置について
「各部の名称」の「各部の名称と説明」
ディスプレイ用ケーブルをVGA変換アダプタに接続する
チェック ディスプレイ用ケーブルは、VGA変換アダプタにしっかりと取り付けてください。
外部ディスプレイと本機の電源を入れる
詳しくは外部ディスプレイのマニュアルをご覧ください。

以上で外部ディスプレイの接続は完了です。

チェック プロジェクタの接続のしかたは、プロジェクタのマニュアルをご覧ください。また、使用する場合はプロジェクタのマニュアルを参考にして表示解像度（ドット）、垂直走査周波数（Hz）などを確認してください。

外部ディスプレイ接続時の表示機能

[021205-21]

外部ディスプレイを接続して使用する場合、本機の液晶ディスプレイ、または接続した外部ディスプレイのみに表示する他、次の表示機能が使用できます。

デュアルディスプレイ

本機の液晶ディスプレイと外部ディスプレイを使用して、ひとつの画面として表示できる機能です。液晶ディスプレイと外部ディスプレイを続き画面として利用できるので、表示できる範囲が広くなります。

クローンモード

本機の液晶ディスプレイと外部ディスプレイで同時表示を行います。
表示される内容は同じものですが、選択した解像度によっては本機の液晶ディスプレイと外部ディスプレイが異なる表示状態になる場合があります。

チェック 接続している外部ディスプレイやプロジェクタによっては、これらの機能の選択時に、画面の解像度が変更される場合があります。その場合は、解像度を設定しなおしてください。

参照 表示先や表示機能の設定について
「表示先、表示機能の設定」

表示先、表示機能の設定

[021206-21]

外部ディスプレイなどを接続した場合、次の方法で表示先、表示機能の設定ができます。

チェック 動画再生のソフトウェアを表示中は、設定の変更を行わないでください。設定の変更を行った場合は、動画再生のソフトウェアを再起動してください。

「ディスプレイ設定」で設定する

チェック

デュアルディスプレイモードのときは画面の解像度によっては、2つのディスプレイに同時に表示できない場合があります。
デュアルディスプレイモードのときは1番目のディスプレイと2番目のディスプレイの交換ができない場合があります。
その場合は一度、液晶ディスプレイ単体を表示させる設定などに変更してから、1番目のディスプレイと2番目のディスプレイを交換してください。
デュアルディスプレイモードからクローンモードへ、またはクローンモードからデュアルディスプレイモードへ直接変更できない場合があります。
その場合は一度、液晶ディスプレイのみに表示する設定に変更してから、デュアルディスプレイモードまたはクローンモードへ変更してください。
DVDの再生中に設定を変更する場合は、DVDの再生を停止し、DVD再生のソフトウェアを終了させてから行ってください。
本機の液晶ディスプレイと外部ディスプレイに同時に表示している場合、DVDの種類によっては、映像の乱れが発生する場合があります。
本機の液晶ディスプレイまたは外部ディスプレイのみに表示させる設定にすることをおすすめします。

「アクションセンター」を表示する
「すべての設定」をクリック
「システム」をクリック
「ディスプレイ」をクリック
「複数のディスプレイ」欄で表示したい設定を選択する
1台のディスプレイのみでお使いになる場合は「1 のみに表示する」または「2 のみに表示する」を選択します。
2台のディスプレイをデュアルディスプレイモードでお使いになる場合は「表示画面を拡張する」を選択します。
2台のディスプレイをクローンモードでお使いになる場合は「表示画面を複製する」を選択します。
「ディスプレイの設定を維持しますか？」と表示されたら、「変更の維持」をクリック

以上で表示先、表示機能の設定は完了です。

キーボードで設定を切り替える

本機では、キーボードで表示先や表示機能の設定を切り替えることができます。

参照 キーボードを使った設定の切り替えについて
「画面の出力先を切り替える」

画面の出力先を切り替える

[021207-21]

本機は、キーボードから画面の出力先の切り替えを行うことができます。

チェック 外部ディスプレイを接続していないときは、この操作を行わないでください。

【Fn】＋【F3】、または【】＋【P】を押す

選択できる出力先が表示されます。
画面出力先切替

出力先	説明
PC 画面のみ／切断	本機の液晶ディスプレイ
複製	本機の液晶ディスプレイと外部ディスプレイ^※でのクローンモード
拡張	本機の液晶ディスプレイと外部ディスプレイ^※でのデュアルディスプレイ
セカンドスクリーンのみ	外部ディスプレイ^※

※ HDMIコネクタに接続した外部ディスプレイに表示されます。

【↑】【↓】で出力先を選択し、【Enter】を押す
画面の出力先が切り替わります。

ディスプレイに合わせた設定

[021208-21]

外部ディスプレイ使用時に、表示が適切でない場合やプラグ＆プレイに対応していないディスプレイを使用しているときは、次の操作を行ってください。

チェック プラグ＆プレイに対応したディスプレイを使用しても、ディスプレイの情報が反映されない場合があります。その場合も、次の操作を行ってください。

お使いのディスプレイにドライバが用意されている場合

ディスプレイのマニュアルをご覧になり、ドライバのインストールを行ってください。

お使いのディスプレイにドライバが用意されていない場合

次の手順で設定を行ってください。

「アクションセンター」を表示する
「すべての設定」をクリック
「システム」をクリック
「ディスプレイ」をクリック
「アダプターのプロパティの表示」をクリック
「モニター」タブをクリックし、「プロパティ」ボタンをクリック
「ドライバー」タブをクリックし、「ドライバーの更新」ボタンをクリック
「ドライバーの更新」が表示されます。
「コンピューターを参照してドライバーソフトウェアを検索」をクリック
「コンピューター上の利用可能なドライバーの一覧から選択します」をクリック
「互換性のあるハードウェアを表示」のチェックを外す
「製造元」と「モデル」を選択し、「次へ」ボタンをクリック
一覧に、接続したディスプレイのモデルが表示されない場合は、「製造元」欄で「（標準モニターの種類）」を選択し、「モデル」欄で接続したディスプレイに対応した解像度を選択してください。
「閉じる」ボタンをクリック
「閉じる」ボタンをクリック
「OK」ボタンをクリック

以上でディスプレイの設定は完了です。

Webカメラについて

[023602-21]

本機のWebカメラでは、動画・静止画の撮影や、Windowsの「カメラ」アプリとの連携を行えます。

参照Webカメラの位置について
「各部の名称」-「各部の名称と説明」

使用上の注意

[021301-21]

ハードディスクは非常に精密に作られています。次の点に注意して使用してください。

ハードディスクのデータを破損させる外的な要因には次のようなものがあります。
- 過度な振動
- 高熱
- 落雷
データの読み書き中には、少しの衝撃が故障の原因になる場合があります。
ハードディスクが故障すると、記録されているデータが使用できなくなる場合があります。特に、お客様が作成したデータは再セットアップしても元には戻りません。定期的にバックアップをとることをおすすめします。
ハードディスクの領域の作成や削除、フォーマットは「コンピューターの管理」の「ディスクの管理」から行います。
本機のハードディスクには、「ディスクの管理」でドライブ文字が割り当てられていない領域が表示されます。この領域には、システム復旧時に必要なデータなどが格納されています。
この領域にあるデータは削除しないでください。

チェックハードディスク内の大切なデータを守り、トラブルを予防するには、定期的にメンテナンスを行うことも大切です。ハードディスクのメンテナンスについては、『メンテナンスとアフターケアについて』をご覧ください。

ハードディスクのデータを保護する

SMART機能

本機のハードディスクは、S.M.A.R.T.（Self Monitoring, Analysis and Reporting Technology）に対応しているため、ハードディスクの異常を検出し、ハードディスクの故障が予見された場合は警告をします。

使用上の注意

[021401-21]

SSDは非常に精密に作られています。次の点に注意して使用してください。

SSDのデータを破損させる外的な要因には次のようなものがあります。
- 高熱
- 落雷
SSDが故障すると、記録されているデータが使用できなくなる場合があります。特に、お客様が作成したデータは再セットアップしても元には戻りません。定期的にバックアップをとることをおすすめします。
SSDの領域の作成や削除、フォーマットは「コンピューターの管理」の「ディスクの管理」から行います。
本機のSSDには、「ディスクの管理」でドライブ文字が割り当てられていない領域が表示されます。この領域には、システム復旧時に必要なデータなどが格納されています。
この領域にあるデータは削除しないでください。

チェック SSD内の大切なデータを守り、トラブルを予防するには、定期的にメンテナンスを行うことも大切です。SSDのメンテナンスについては、『メンテナンスとアフターケアについて』をご覧ください。

SSDのデータを保護する

SMART機能

本機のSSDは、S.M.A.R.T.（Self Monitoring, Analysis and Reporting Technology）に対応しているため、SSDの異常を検出し、SSDの故障が予見された場合は警告をします。

使用上の注意

[021601-21]

光学ドライブ内のレンズには触れないでください。指紋などの汚れによってデータが正しく読み取れなくなるおそれがあります。
アクセスランプの点灯中は、ディスクを絶対に取り出さないでください。データの破損や本機の故障の原因になります。
イジェクトボタンを押してからディスクトレイが排出されるまで数秒かかることがあります。
ディスクの信号面（文字などが印刷されていない面）に傷を付けないように注意してください。
本機で、次のような形式や規格、異なった形やサイズのディスクは使用できません。無理に使用した場合、再生や作成ができないだけでなく、破損の原因になる場合があります。
- AVCHD形式またはAVCREC形式のDVD
- 名刺型、星型などの円形ではない、異形ディスク
- 厚さが1.2mmを大きく越える、または大きく満たないディスク
- 規格外に容量の大きな書き込みディスク
また、特殊な形状のディスクや、ラベルがはってあるなど、重心バランスの悪いディスクを使用すると、ディスク使用時に異音や振動が発生する場合があります。このようなディスクは故障の原因になるため、使用しないでください。
光学ドライブにディスクをセットすると、「自動再生」画面が表示される場合があります。その場合は、実行したい操作をクリックしてください。
ディスクに飲み物などをこぼした場合、そのディスクは使用しないでください。
DVD、CDの表裏を確認して、光学ドライブのディスクトレイ中心の軸に、きちんとセットしてください。

光学ドライブを制限する

本機では、添付のDeviceLock Liteで、光学ドライブに対し、読み込みや書き込みを制限することができます。

参照 DeviceLock Liteについて
「セキュリティ機能」の「DeviceLock Lite」

各部の名称と役割

[021602-21]

チェックアクセスランプ点灯中は電源スイッチやイジェクトボタンを押さないでください。故障の原因になります。

アクセスランプ
ディスクアクセス中は点灯します。

イジェクトボタン
セットしたディスクを取り出すためのボタンです。

非常時ディスク取り出し穴
非常時に、ディスクトレイを手動で引き出すために使用します。

メモイジェクトボタンやアクセスランプ、非常時ディスク取り出し穴の位置や形状は、モデルによって図と多少異なることがあります。
また、モデルによっては、アクセスランプがないものもあります。

使用できるディスク

[021603-21]

お使いのモデルの光学ドライブで使えるディスクは異なります。使用できるディスクについては、「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

/support/

ディスク利用時の注意

記録用のDVDには、録画用（for Video）とデータ用（for Data）とがありますので、ご購入の際にはご注意ください。
DVD-RAMには、カートリッジなしのディスクと、TYPE1（ディスク取り出し不可）、TYPE2（ディスク取り出し可能）、TYPE4（ディスク取り出し可能）の4種類があります。本機の光学ドライブでは、カートリッジなし、またはカートリッジからディスクを取り出せるタイプ（TYPE2、TYPE4）のみご利用になることができます。ご購入の際には、ご注意ください。
片面2.6GBのDVD-RAMおよび両面5.2GBのDVD-RAMは使用できません。
両面9.4GBのDVD-RAMは面ごとに4.7GBの記録／再生が可能です。同時に両面への記録／再生はできません。ディスクを取り出して、裏返して使用してください。

読み込みと再生

[021604-21]

本機の光学ドライブで、読み込みや再生ができるディスクについては、「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

/support/

また、本機でDVDを再生するには、添付の「CyberLink PowerDVD」を使用してください。

チェック

CyberLink PowerDVDは、工場出荷時にはインストールされていません。
CyberLink PowerDVDでは音楽CD、ビデオCD、およびDVD-Audioは再生できません。

参照CyberLink PowerDVDについて
「便利な機能とアプリケーション」の「CyberLink PowerDVD」

ディスク再生時の注意

本機でDVD、CDの読み込みや再生を行うときは、次のことに注意してください。

本機で記録したDVD、CDを他の機器で使用する場合、フォーマット形式や装置の種類などにより使用できない場合があります。
他の機器で記録したDVD、CDは、ディスク、ドライブ、記録方式などの状況により、本機では再生および再生性能を保証できない場合があります。
コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や取り込みができないことがあります。
本機で音楽CDを使用する場合、ディスクレーベル面に規格準拠を示すCompact Discのマークの付いたディスクを使用してください。
CD（Compact Disc）規格外ディスクを使用すると、正常に再生ができなかったり、音質が低下したりすることがあります。
CD TEXTのテキストデータ部は、読み出せません。
本機では、リージョンコード（国別地域番号）が「ALL」または「2」が含まれているDVDのみ再生することができます。
本機で再生できるCDまたはDVDのディスクサイズは8センチと12センチです。
DVDや動画を再生する際は、再生に使用するアプリケーション以外のソフトウェアを終了することをおすすめします。本機での動画再生には高い処理能力が必要とされ、お使いのモデルや設定によっては、複数のアプリケーションを実行している状態で動画再生を行うと、映像の乱れやコマ落ちが発生する場合があります。
「ECOモード機能」で、省電力を優先する電源プランを割り当てているモードを選択している場合、DVDや動画の再生品質が低下する可能性があります。そのような場合は、「標準」などの性能を優先するモードを選択してください。
参照 ECOモード機能について
「省電力機能」の「ECOモード機能」
本機でDVDを再生する場合、次のことに注意してください。
- デュアルディスプレイ機能使用時に動画を再生し、表示が乱れた場合、デュアルディスプレイ機能を使用せずに本機の液晶ディスプレイまたは外部ディスプレイのみで動画の再生をしてください。
- DVDの再生画面の上に他のウィンドウを重ねると、コマ落ちや音飛びが発生したり、再生画面にゴミが残る場合があります。DVDの再生中は、再生画面の上に他のウィンドウを重ねないでください。
- DVDの再生時に画面がちらつく場合があります。また、再生するDVDの種類によっては、コマ落ちが発生する場合があります。

書き込みとフォーマット

[021605-21]

DVDスーパーマルチドライブモデルで、DVD、CDへの書き込み、書き換え、およびフォーマットをするには、「CyberLink Power2Go」を使用してください。

参照CyberLink Power2Goについて
「便利な機能とアプリケーション」の「CyberLink Power2Go」

メモ DVD、CDへの書き込みはWindowsの機能でも行うことができます。選択可能な各フォーマットの説明については、Windowsの検索機能で検索し、ご確認ください。

ご注意

書き込みに失敗したDVD、CDは読み込みできなくなります。書き込みに失敗したディスク、およびディスクに記録されていたデータの補償はできませんのでご注意ください。
データの書き込みを行った後に、データが正しく書き込まれているかどうかを確認してください。
作成したメディアのフォーマット形式や装置の種類などにより、他の光学ドライブでは使用できない場合がありますのでご注意ください。
お客様がオリジナルのCD-ROM、音楽CD、ビデオCD、およびDVD-Videoなどの複製や改変を行う場合、著作権を保有していなかったり、著作権者から複製・改変の許諾を得ていない場合は、著作権法または利用許諾条件に違反することがあります。複製などの際は、オリジナルのCD-ROMなどの利用許諾条件や複製などに関する注意事項に従ってください。
コピーコントロールCDなどの一部の音楽CDは、現在のCompact Discの規格外の音楽CDです。規格外の音楽CDについては、音楽の再生や音楽CDの作成ができないことがあります。

非常時のディスクの取り出しかた

[021606-21]

停電やソフトウェアの異常動作などにより、イジェクトボタンを押してもディスクトレイが出てこない場合は、非常時ディスク取り出し穴に太さ1.3mm程の針金を押し込むと、トレイを手動で引き出すことができます。針金は太めのペーパークリップなどを引き伸ばして代用できます。

チェック

強制的にディスクを取り出す場合は、本体の電源が切れていることを確認してから行ってください。
光学ドライブのイジェクトボタンを押してもディスクトレイが出てこないといった非常時以外は、非常時ディスク取り出し穴を使用して取り出さないようにしてください。

使用上の注意

[022701-21]

SDメモリーカードは、Windows標準のフォーマットやディスクデフラグを行わないでください。デジタルカメラなど、他のSDメモリーカード対応機器との互換性や性能に問題が生じる場合があります。
静電気や電気的ノイズの影響を受ける場所ではSDメモリーカードを使わないでください。
SDメモリーカードの取り扱いについては、それぞれのSDメモリーカード製品に添付のマニュアルや取扱説明などの指示に従ってください。
本機やSDメモリーカードの不具合により、音楽データの録音ができなかったり、データの破損、消去が起きた場合、データの内容の補償はいたしかねます。
お客様が画像、音楽、データなどを記録（録画・録音などを含む）したものは、個人として楽しむなどのほかは、著作権法上、権利者に無断で使用できません。
大切なファイルはコピーして、バックアップを取ることをおすすめします。
本機のハードディスク（またはSSD）以外からSDメモリーカードにデータを保存する場合は、一度、本機のハードディスク（またはSSD）にデータを保存し、そこからSDメモリーカードにデータを保存してください。
データの保存中にスリープ／休止状態にしないでください。メモリーカード内のデータが破損したり誤動作の原因になります。
本機がスリープ／休止状態にあるときは、メモリーカードを抜き差ししないでください。また、スリープ／休止状態から復帰する際は、Windowsのサインイン画面またはデスクトップが表示されるまでメモリーカードを抜き差ししないでください。メモリーカード内のデータが破損したり誤動作の原因になる場合があります。
すべてのSDメモリーカードの動作を保証するものではありません。
さまざまな規格のメディアがありますので、本機のSDメモリーカードスロットで使えるメディアかどうかや、メディアの使用方法をお確かめになり、お使いください。
メモリーカードの端子面が汚れていると、メモリーカードを認識しなかったり、データの読み込み、書き出しができないことがあります。端子面が汚れた場合は、メモリーカードに添付のマニュアルをご覧になり、処置してください。
メモリーカードにデータを保存中、または読み込み中に周辺機器を接続しないでください。
DVD、CDを再生中にメモリーカードへの読み書きを行ったり、メモリーカード内の音声や動画ファイルを再生中にファイルのコピーを行うと、音声や動画がとぎれるなどの影響が出る場合があります。

SDメモリーカードを使用するときの注意

SDメモリーカードは、SDメモリーカード容量規格(SD/SDHC/SDXC)に準拠したフォーマットがされており、すぐにお使いになれます。フォーマットが必要な場合は、SDメモリーカード規格に対応したデジタルカメラなどの機器、または、SD規格対応フォーマット機能を搭載したアプリなどでフォーマットを行ってください。デジタルカメラなどでのフォーマット方法については、ご使用の機器に添付のマニュアルをご覧ください。
「miniSDカード」「miniSDHCカード」「microSDカード」「microSDHCカード」「microSDXCカード」を使用するときは、必ず使用するメモリーカードに対応した、SDカード変換アダプタに装着してからセットしてください。詳しくはお使いのメモリーカードの取扱説明書をご覧ください。
「microSDカード」「microSDHCカード」「microSDXCカード」をご使用の際、miniSDカード変換アダプタに装着し、さらにSDカード変換アダプタに装着しての動作は保証しておりません。
本機では、2Gバイトまでの「SDメモリーカード」、32Gバイトまでの「SDHCメモリーカード」、256Gバイトまでの「SDXCメモリーカード」および128Gバイトまでの「microSDXCメモリーカード」で動作確認を行っています。2Gバイトを超える容量の「SDメモリーカード」、32Gバイトを超える容量の「SDHCメモリーカード」、256Gバイトを超える容量の「SDXCメモリーカード」および128Gバイトを超える容量の「microSDXCメモリーカード」での動作は保証しておりません。
本機では、マルチメディアカード（MMC）には対応していません。
本機は、SDIOには対応していません。
裏面に通電性（電気を通す性質）がある金属が使用されているSDメモリーカードや変換アダプタは使用しないでください。本機内部のコネクタと接触し本機やメモリーカードの故障の原因になる場合がありますので、ご注意ください。
高速転送規格「UHS-Ⅱ」はサポートしておりません。また、SDカード変換アダプタを利用した場合、高速転送規格「UHS-Ⅰ」および「UHS-Ⅱ」はサポートしておりません。

SDメモリーカードスロットを制限する

本機では、添付のDeviceLock Liteで、SDメモリーカードスロットへの読み込みや書き込みを制限することができます。

参照 DeviceLock Liteについて
「セキュリティ機能」の「DeviceLock Lite」

セットのしかた／取り出しかた

[022702-21]

セットのしかた

チェック

ダミーカードがセットされている場合は、セットをする前に「取り出しかた」をご覧になり、ダミーカードを取り出してください。
「miniSDカード」、「miniSDHCカード」、「microSDカード」、「microSDHCカード」、および「microSDXCカード」も使用できます。ただしSDカード変換アダプタが必要になります。詳しくは、「使用上の注意」をご覧ください。
SDメモリーカードには表面と裏面があり、スロットへ差し込む方向が決まっています。間違った向きで無理やり差し込むと、カードやスロットが破損することがあります。詳しくは、SDメモリーカードに添付のマニュアルをご覧ください。

SDメモリーカードを向きに注意して、SDメモリーカードスロットに奥までしっかり差し込む
表面を上にして差し込んでください。

SDメモリーカード

取り外しかた

タスクバーの通知領域のをクリックし、をクリック
表示される「×××××の取り出し」から、取り外す周辺機器をクリック
安全に取り外しができるという内容のメッセージが表示されます。
表示される「×××××の取り出し」に取り外す周辺機器がない場合は手順3に進んでください。

SDメモリーカードを押す
SDメモリーカードが飛び出します。

SDメモリーカード
SDメモリーカードを水平に引き抜く

音量の調節

[021702-21]

音量ミキサーを使う

Windowsの「音量ミキサー」で音量を調節することができます。

タスクバーの通知領域の（音量）を右クリックし、表示されたメニューから「音量ミキサーを開く」をクリック
「音量ミキサー」が表示されます。
調節したいデバイスやアプリケーションのスライドで音量を調節する

参照 音量ミキサーについて
詳細情報は、Windowsの検索機能で検索し、ご確認ください。

キーボードで調節する

【Fn】＋【F11】を押すと音量を大きく、【Fn】＋【F10】を押すと音量を小さく調節することができます。

音声のオン／オフ（ミュート機能）

【Fn】＋【F1】を押すと、音声のオン／オフを切り替えることができます。

参照 【Fn】について
「キーボード」の「キーの使い方」

録音音量の調節

本機で録音音量を調節する場合は次の手順で行ってください。

タスクバーの通知領域の（音量）を右クリックし、表示されたメニューから「録音デバイス」をクリック
「サウンド」が表示されます。
ヘッドフォンマイクなどの録音機器を使用する場合は、接続してください。
使用する録音デバイスをクリックし、「プロパティ」ボタンをクリック
チェック
- 使用する録音デバイスが表示されていない場合は「次のオーディオ録音デバイスがインストールされています」の枠内を右クリックし、「無効なデバイスの表示」にチェックを入れ、表示されたデバイスを有効にしてください。
- 録音デバイスが複数ある場合は、使用するデバイスをクリックし、「既定値に設定」ボタンをクリックしてください。
「レベル」タブをクリックし、表示される画面で録音音量を調節する
「OK」ボタンをクリック
「OK」ボタンをクリック

チェック 「内蔵マイクのプロパティ」や「ステレオミキサーのプロパティ」の「聴く」タブで「このデバイスを聴く」にチェックを入れないでください。チェックを入れると、常時ハウリングが発生します。

マイクの設定

[021706-21]

「Realtek HD オーディオマネージャ」で設定する

「Realtek HD オーディオマネージャ」でマイクの設定を行うことができます。マイクの設定では、マイクでの録音時のノイズ抑制やエコーの軽減の設定などが行えます。マイクの設定は、次の手順で行ってください。

ヘッドフォン/ヘッドフォンマイクジャックにヘッドフォンマイクを差し込む（ヘッドフォンマイクを使用する場合）
タスクバーの通知領域のをクリックし、（Realtek HD オーディオマネージャ）をダブルクリック
「Realtek HD オーディオマネージャ」が表示されます。
「外付けマイク」タブ、または「内蔵マイク」タブをクリック

設定する機能にチェックを付ける

設定できる機能には次のものがあります。

機能	説明
ノイズ抑制	録音時のノイズ抑制を行います。
音響エコーキャンセル	録音時にスピーカが引き起こすエコーを軽減します。設定すると、次の録音から有効になります。

設定が完了したら「OK」ボタンをクリック

以上でマイクの設定は完了です。

本機を安全にネットワークに接続するために

[021801-21]

コンピュータウイルスやセキュリティ上の脅威を避けるためには、お客様自身が本機のセキュリティを意識し、常に最新のセキュリティ環境に更新する必要があります。
本機のLAN機能や無線LAN機能を使用して、安全にネットワークに接続するために、次の対策を行うことを強くおすすめします。

チェック 稼働中のネットワークに接続する場合は、接続先のネットワークの管理者の指示に従って接続を行ってください。

メモ Windowsのセキュリティ機能（セキュリティとメンテナンス）では、ファイアウォールの設定、自動更新、マルウェア対策ソフトウェアの設定、インターネットセキュリティの設定、ユーザーアカウント制御の設定などの、コンピュータ上のセキュリティに関する重要事項の状態をチェックすることができます。詳しくは、Windowsの検索機能で検索し、ご確認ください。

セキュリティ対策アプリケーションの利用

コンピュータウイルスから本機を守るために、セキュリティ対策アプリケーションをインストールすることをおすすめします。

本機を利用する環境で、使用するセキュリティ対策アプリケーションが定められている場合は、そのアプリケーションを使用してください。
また、本機にはウイルスを検査・駆除するアプリケーションとしてウイルスバスタークラウドが添付されています。

参照ウイルスバスタークラウド
「便利な機能とアプリケーション」の「ウイルスバスタークラウド」

ファイアウォールの利用

コンピュータウイルスによっては、ネットワークに接続しただけで感染してしまう例も確認されています。このようなコンピュータウイルスから本機を守るためにファイアウォール（パーソナルファイアウォール）を利用することをおすすめします。

本機を利用する環境で、ファイアウォールの利用についての規則などがある場合は、そちらの規則に従ってください。
また、本機にインストールされているOSでは、標準で「Windows ファイアウォール」機能が有効になっています。「Windows ファイアウォール」について、詳しくは、Windowsの検索機能で検索し、ご確認ください。

Windows^® Update、またはMicrosoft^® Update

最新かつ重要な更新プログラムが提供されています。
Windowsを最新の状態に保つため、ネットワークに接続後、定期的にWindows^® Update、またはMicrosoft^® Updateを実施してください。

チェック

PCの安定動作およびセキュリティ向上のため、Windows^® Update、またはMicrosoft^® Updateを可能な限りOSのセットアップ直後に実施してください。アップデートの前にEdgeやInternet Explorerのダウングレードなど、必要な作業項目がある場合は、各手順に従って対応してください。
本機には更新プログラムがインストールされています。更新プログラムをアンインストールすると、修正されていた問題が発生する可能性がありますので、更新プログラムのアンインストールは行わないでください。

使用上の注意

[021802-21]

LANに接続して本機を使用するときは、次の点に注意してください。

システム運用中は、LANケーブルを外さないでください。ネットワークが切断されます。ネットワーク接続中にLANケーブルが外れたときは、すぐに接続することで復旧し、使用できる場合もありますが、使用できない場合は、Windows を再起動してください。
LAN回線を接続してネットワーク通信をする場合は、本機にACアダプタを接続して使用するようにしてください。バッテリのみで使用すると、使用時間が短くなります。
ネットワークを使用するアプリケーションを使う場合、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。
あらかじめお使いのアプリケーションについてシステム管理者に確認のうえ、スリープ状態または休止状態を使用してください。
1000BASE-T/100BASE-TX/10BASE-Tシステムの保守については、ご購入元または当社指定のサービス窓口にお問い合わせください。

動作が不安定になったときは

スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ネットワークの通信中にはスリープ状態または休止状態にしないでください。LANに接続して通信中にスリープ状態や休止状態にすると、本機が正常に動作しなくなる場合があります。
Windowsの電源プランで自動的にスリープ状態になる設定にしている場合は、設定を解除してください。

参照 電源プランの設定の変更について
「電源の設定」-「電源プランの設定の変更」

ユニバーサル管理アドレスについて

ユニバーサル管理アドレスは、IEEE（米国電気電子技術者協会）で管理されているアドレスで、主に他のネットワークに接続するときなどに使用します。次のコマンドを入力することで、LANまたは無線LANのユニバーサル管理アドレスを確認することができます。
コマンドプロンプトで次のいずれかのコマンドを入力し、【Enter】を押してください。

コマンド	確認方法
net config workstation	アダプタがアクティブな場合、「アクティブなネットワーク（ワークステーション）」という項目の（　）内に表示されます。
ipconfig /all	アダプタごとに「物理アドレス」として表示されます。

LANへの接続

[021803-21]

本機には、1000BASE-T/100BASE-TX/10BASE-T（ギガビットイーサネット）対応のLAN機能が搭載されています。

LANの設置

初めてネットワークシステムを設置するためには、配線工事などが必要ですので、ご購入元または当社指定のサービス窓口にお問い合わせください。また、本機に接続するケーブル類やハブなどは、当社製品を使用してください。他社製品を使用し、システムに異常が発生した場合の責任は負いかねますので、ご了承ください。

接続方法

本機を有線ネットワークに接続するには、別売のLANケーブルが必要です。LANケーブルは、10BASE-Tで接続するにはカテゴリ3以上、100BASE-TXで接続するにはカテゴリ5以上、1000BASE-Tで接続するにはエンハンスドカテゴリ5以上のLANケーブルを使用してください。また、ネットワーク側のコネクタに空きがない場合、ハブやスイッチでコネクタを増やす必要があります。LANケーブルの接続は次の手順で行います。

チェック

本機を稼働中のLANに接続するには、システム管理者またはネットワーク管理者の指示に従って、ネットワークの設定とLANケーブルの接続を行ってください。
搭載されているLANアダプタは、接続先の機器との通信速度（1000Mbps/100Mbps/10Mbps）を自動検出して最適な通信モードで接続するオートネゴシエーション機能をサポートしています。なお、セットアップが完了したときに、オートネゴシエーション機能は有効に設定されています。接続先の機器がオートネゴシエーション機能をサポートしていない場合は、LANアダプタのプロパティで通信モードを接続先の機器の設定に合わせるか、接続先の機器の通信モードを半二重に設定してください。
オートネゴシエーションのみサポートしているネットワーク機器でリンク速度を固定して接続する場合、「速度とデュプレックス／スピードと二重」の設定は「ハーフデュプレックス／半二重」に設定してください。「フルデュプレックス／全二重」に設定すると、通信速度が異常に遅かったり、通信ができないなどの問題が発生します。

動作が不安定になったときは

省電力型イーサネット機能とは、データ通信が行われていないときに自動的に省電力状態に移行することで、消費電力を低減する機能です。
この機能を有効にしていると、省電力型イーサネット機能に対応したハブやルーターとLAN接続した場合に、ネットワークの通信速度が遅くなったり、ネットワークの動作が不安定になったりすることがあります。
その場合は、次の手順に従って省電力型イーサネット機能を無効にしてください。

「デバイスマネージャー」を開く
「ネットワークアダプター」をダブルクリック
表示されたLANアダプタをダブルクリック
「詳細設定」タブをクリック
「プロパティ」欄の「省電力型イーサネット(EEE)」をクリック
「値」欄で「無効」を選択し、「OK」ボタンをクリック
をクリック
をクリック

本機の電源を切る
LANケーブルをLANコネクタ（）に接続する
参照 LANコネクタの位置
「各部の名称」の「各部の名称と説明」
ハブなどのネットワーク機器に、LANケーブルのもう一方のコネクタを接続する
本機の電源を入れる

ネットワーク側の接続や設定については、接続するネットワーク側の機器のマニュアルをご覧ください。

LAN機能の設定

[021804-21]

ここでは、LANに接続するために必要なネットワークのセットアップ方法を簡単に説明します。

参照 必要な構成要素の詳細について
ネットワークについての詳細情報は、Windowsの検索機能で検索し、ご確認ください。

ネットワーク接続のセットアップ

チェック 工場出荷時は、ネットワークプロトコル（TCP/IP）が設定されています。

「コントロールパネル」を表示する
「ネットワークとインターネット」の「ネットワークの状態とタスクの表示」をクリック
左のメニューから「アダプターの設定の変更」をクリック
「イーサネット」を右クリックし、表示されたメニューから「プロパティ」をクリック
「ネットワーク」タブで必要な構成要素の設定をする
メモ必要な構成要素がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
「OK」ボタンをクリック
をクリック
をクリック

以上でネットワーク接続のセットアップは完了です。
続いて、コンピュータ名などの設定を行います。

接続するネットワークとコンピュータ名の設定

接続するネットワークに関する設定と、ネットワークで表示されるコンピュータ名を設定します。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「システム」をクリック
「コンピューター名、ドメインおよびワークグループの設定」欄の「設定の変更」をクリック
「コンピューター名」タブの「変更」ボタンをクリック
「コンピューター名」、「ワークグループ」または「ドメイン」に必要な情報を入力する
メモ入力する情報がわからない場合は、システム管理者またはネットワーク管理者に相談してください。
「OK」ボタンをクリック
「ワークグループ」を変更した場合は「xxx（xxxは設定したワークグループ名）ワークグループへようこそ。」と表示されます。「OK」ボタンをクリックしてください。
確認のメッセージが表示されます。
「OK」ボタンをクリック
「閉じる」ボタンをクリック
再起動を促すメッセージが表示された場合は、「今すぐ再起動する」ボタンをクリック
本機が再起動します。

以上でLANの設定は完了です。

リモートパワーオン（WoL（Wake on LAN））機能

[021805-21]

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

メモタイプVFをお使いの場合は、WoLには対応していません。

電源の切れている状態から電源を入れる
スリープ状態や休止状態からの復帰

管理者のパソコンから本機にパワーオンを指示する特殊なパケット（Magic Packet）を送信し、そのパケットを本機の専用コントローラが受信するとパワーオン動作を開始します。
これにより、管理者のパソコンが離れた場所にあっても、LANで接続された本機の電源を入れたり、スリープ状態や休止状態から復帰させることができます。

チェック

WoLを利用するためには、管理者パソコンにMagic Packetを送信するためのソフトウェア（WebSAM Client Managerなど）のインストールが必要です。
前回のシステム終了（電源を切る、休止状態にする、スリープ状態にする）が正常に行われなかった場合、WoLを行うことはできない、またはWoLで起動してもLANが正常に動作しないことがあります。一度電源スイッチを押してWindowsを起動させ、再度、正常な方法でシステム終了を行ってください。
WoLを使用する場合は10M/100M/1000M Auto-negotiation機能を搭載したハブを使用してください。サポートする速度が1000MbpsのみのハブではWoLは使用できません。
WoLの設定を行った場合は、工場出荷時の設定で使う場合にくらべて、本機のバッテリの消費量が大きくなります。バッテリ駆動時間を優先して本機を使いたい場合は、WoLの設定は行わずに工場出荷時の設定で使用してください。
WoLを使用する場合は、必ずACアダプタを接続した状態で本機をスリープ状態、休止状態または電源が切れている状態にしてください。

WoLを利用するための設定

WoLを利用するには、次の設定を行ってください。

電源を入れ、すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

チェックBIOS セットアップユーティリティが表示されない場合は、いったん本機を再起動して、すぐに【F2】を数回押してください。

参照 BIOSセットアップユーティリティについて
『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」
「Advanced」メニューの「Remote Power On」を「Enabled」に設定する
【F10】を押す
確認の画面が表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

チェック 以下の設定を行う場合は、管理者（Administrator）権限を持つユーザーで行ってください。

「デバイスマネージャー」を開く
「ネットワークアダプター」をダブルクリック
表示されたLANアダプタをダブルクリック
「詳細設定」タブをクリック
「プロパティ」欄の「LAN上のウェークアップのシャットダウン」をクリック
「値」欄で「有効」が選択されていない場合は選択する
「プロパティ」欄の「ウェイク・オン・マジック・パケット」をクリック
「値」欄で「有効」が選択されていない場合は選択し、「OK」ボタンをクリック
再度表示されたLANアダプタをダブルクリック
「電源の管理」タブをクリック
次の項目を確認し、チェックが付いていない場合はチェックを付ける
- 「電力の節約のために、コンピューターでこのデバイスの電源をオフにできるようにする」
- 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
- 「Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする」
「OK」ボタンをクリック
をクリック

以上で設定は完了です。

WoLを利用する設定の解除

WoLを利用する設定を解除する場合は、次の手順で設定を行ってください。

「デバイスマネージャー」を開く
「ネットワークアダプター」をダブルクリック
表示されたLANアダプタをダブルクリック
「詳細設定」タブをクリック
「プロパティ」欄の「LAN上のウェークアップのシャットダウン」をクリック
「値」欄で「無効」が選択されていない場合は選択する
「電源の管理」タブをクリック
下記の設定項目のチェックを外す
- 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
- 「Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする」
「OK」ボタンをクリック
をクリック
再起動する
すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

参照 BIOSセットアップユーティリティについて
『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」
「Advanced」メニューの「Remote Power On」を「Disabled」に設定する
【F10】を押す
確認の画面が表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上で設定は完了です。

ネットワークブート機能（PXE機能）

[021806-21]

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

OSインストール
BIOSフラッシュ（BIOS ROMの書き換え）
BIOS設定変更

チェック お使いのパソコンはUEFI機能をもつため、ネットワークブートを行う場合はネットワークブート用のサーバをUEFI用に変更する必要があります。

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

電源を入れ、すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

チェック BIOS セットアップユーティリティが表示されない場合は、いったん本機を再起動して、すぐに【F2】を数回押してください。

参照 BIOSセットアップユーティリティについて
『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」
「Advanced」メニューの「Network Boot Agent」を「Enabled」に設定する
「Boot」メニューの「Boot Type Order」で、「1st Boot」を「Network」に設定する
【F10】を押す
確認の画面が表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上でネットワークブートを使用するための設定は完了です。

概要

[021901-21]

無線LAN機能でできること

無線LAN機能を使用することで、次のようなことができます。

無線LAN対応周辺機器との無線接続

本機と無線LANに対応した別売の周辺機器を使用すると、ケーブルで接続せずにLANを利用できます。例えば、無線LANに対応したルータやターミナルアダプタなどを利用してインターネットに接続できます。

他の無線LAN対応コンピュータとの無線通信

本機と無線LANに対応した他のコンピュータとの間で、ケーブル接続やメモリーカードなどの媒体を使用せずに、ファイルのコピーなどが行えます。

チェック

無線LAN機能は、周囲にあるIEEE802.11a（5GHz）、IEEE802.11b（2.4GHz）、IEEE802.11g（2.4GHz）、IEEE802.11n（2.4/5GHz）およびIEEE802.11ac（5GHz）に対応した無線LAN機器を検出し、このうち1台を選択して接続できます。
40MHz、80MHzの帯域幅を利用した無線LAN通信を行うには、接続先の無線LAN機器もそれらの帯域幅に対応している必要があります。
IEEE802.11n（2.4/5GHz）規格、またはIEEE802.11ac（5GHz）規格による無線通信を行う際は、暗号化方式をAESに設定してください。それ以外の方式に設定した場合、これらの規格が利用できません。
WPA - エンタープライズ、WPA2 - エンタープライズまたは認証機能（IEEE802.1X）を使用した接続を行う場合は、各項目の設定内容をネットワークの管理者にお問い合わせください。

無線LAN機能使用上の注意

通信速度・通信距離は、無線LAN対応機器や電波環境・障害物・設置環境などの周囲条件によって異なります。
電波の性質上、通信距離が離れるに従って通信速度が低下する傾向があります。より快適にお使いいただくために、無線LAN対応機器同士は近い距離で使用することをおすすめします。
2.4GHz周波数帯を利用する機器（電子レンジなど）を同時に使用した場合、2.4GHz無線LAN対応機器の通信速度、通信距離が低下する場合があります。2.4GHz無線LAN対応機器と2.4GHz周波数帯を利用する機器（電子レンジなど）は離して使用することをおすすめします。
Bluetooth機能と無線LAN機能を同時に使用した場合、それぞれの通信速度や通信距離が低下する場合があります。
2.4GHz無線LAN対応機器とBluetooth機器など、同じ周波数帯を利用する機器を同時に使用した場合、それぞれの機器の通信速度や通信距離が低下する場合があります。同じ周波数帯を利用する機器はいずれかをオフにするか、離して使用することをおすすめします。
ネットワークへの接続には、別売の無線LANアクセスポイントなどが必要です。
医療機関で使用する場合には、医療機関側が本製品の使用を禁止した区域では、本製品の電源を切るか無線LAN機能をオフにしてください。また、医療機関側が本製品の使用を認めた区域でも、近くで医療機器が使用されている場合には、本製品の電源を切るか無線LAN機能をオフにしてください。
スリープ状態または休止状態では、ネットワーク機能がいったん停止しますので、ファイルコピーなどの通信動作が終了してからスリープ状態または休止状態にしてください。また、使用するアプリケーションによっては、スリープ状態または休止状態から復帰した際にデータが失われることがあります。ネットワークを使用するアプリケーションを使う場合には、あらかじめお使いのアプリケーションについてシステム管理者に確認の上、スリープ状態または休止状態を使用してください。

参照 無線LAN機能のオン／オフについて
「無線LAN機能のオン／オフ」

無線LAN対応製品との接続

無線LAN対応製品

本製品と接続できる無線LAN対応製品には、無線LAN内蔵コンピュータ、無線LANアクセスポイント、無線LAN周辺機器などがあります。
無線LAN機器同士の接続互換性については、業界団体Wi-Fi Alliance による「Wi-Fi^®」認定を取得している、同じ規格の製品をご購入されることをおすすめします。

本機を安全にネットワークに接続するために

[021801-21]

チェック 稼働中のネットワークに接続する場合は、接続先のネットワークの管理者の指示に従って接続を行ってください。

セキュリティ対策アプリケーションの利用

コンピュータウイルスから本機を守るために、セキュリティ対策アプリケーションをインストールすることをおすすめします。

参照ウイルスバスタークラウド
「便利な機能とアプリケーション」の「ウイルスバスタークラウド」

ファイアウォールの利用

Windows^® Update、またはMicrosoft^® Update

チェック

PCの安定動作およびセキュリティ向上のため、Windows^® Update、またはMicrosoft^® Updateを可能な限りOSのセットアップ直後に実施してください。アップデートの前にEdgeやInternet Explorerのダウングレードなど、必要な作業項目がある場合は、各手順に従って対応してください。
本機には更新プログラムがインストールされています。更新プログラムをアンインストールすると、修正されていた問題が発生する可能性がありますので、更新プログラムのアンインストールは行わないでください。

無線LAN製品ご使用時におけるセキュリティに関するご注意

[021902-21]

無線LANでは、LANケーブルを使用する代わりに、電波を利用してコンピュータ等と無線LANアクセスポイント間で情報のやり取りを行うため、電波の届く範囲であれば自由にLAN接続が可能であるという利点があります。
その反面、電波はある範囲内であれば障害物（壁等）を越えてすべての場所に届くため、セキュリティに関する設定を行っていない場合、以下のような問題が発生する可能性があります。

通信内容を盗み見られる
悪意ある第三者によって、電波を故意に傍受され、
- IDやパスワードまたはクレジットカード番号等の個人情報
- メールの内容
等の通信内容を盗み見られる可能性があります。
不正に侵入される
悪意ある第三者によって、無断で個人や会社内のネットワークへアクセスされ、
- 個人情報や機密情報を取り出す（情報漏えい）
- 特定の人物になりすまして通信し、不正な情報を流す（なりすまし）
- 傍受した通信内容を書き換えて発信する（改ざん）
- コンピュータウイルスなどを流しデータやシステムを破壊する（破壊）
などの行為をされてしまう可能性があります。

本来、無線LANカードや無線LANアクセスポイントは、これらの問題に対応するためのセキュリティの仕組みを持っていますので、無線LAN製品のセキュリティに関する設定を行って製品を使用することで、その問題が発生する可能性は少なくなります。

セキュリティの設定を行わないで使用した場合の問題を十分理解した上で、お客様自身の判断と責任においてセキュリティに関する設定を行い、製品を使用することをおすすめします。

なお、無線LANの仕様上、特殊な方法によりセキュリティ設定が破られることもあり得ますので、ご理解の上、ご使用ください。

セキュリティ対策を施さず、あるいは、無線LANの仕様上やむを得ない事情によりセキュリティの問題が発生してしまった場合、当社は、これによって生じた損害に対する責任を負いかねます。

本機で設定できるセキュリティ

盗聴（傍受）を防ぐ

WEP機能を使用して暗号キーを設定すると、同じ暗号キーを使用している通信機器間の無線LAN通信データを暗号化できるので、通信の盗聴や、関係のないコンピュータや機器からの接続を防ぐことができます。WEP機能には64bitWEP対応、128bitWEP対応、152bitWEP対応のものがあり、本機の無線LAN機能は、64bitWEPと128bitWEPに対応しています。
ただし、暗号キーを設定していても、暗号キー自体を第三者に知られたり、暗号解読技術によって暗号を解読されたりする可能性があるため、設定した暗号キーは定期的に変更することをおすすめします。

チェック WEP機能を利用するには、接続する無線LAN対応機器もWEP機能に対応している必要があります。

不正アクセスを防ぐ

無線LANアクセスポイントに任意のネットワーク名（SSID）を設定することで、同じSSIDを設定していない通信機器からの接続を回避できます。ただし、同じSSIDを設定していない機器でも、そのネットワークがどんなSSIDを使用しているかは検出できてしまうため、SSIDを設定しただけではセキュリティを保てません。これを回避するには、無線LANアクセスポイント側でSSIDを通知しないようにSSIDの隠ぺいの設定をする必要があります。
接続するコンピュータなどのMACアドレス（ネットワークカードが持っている固有の番号）を無線LANアクセスポイントに登録することで、登録した機器以外は無線LANアクセスポイントに接続できなくなります（MACアドレスフィルタリング）。

より高度なセキュリティ設定を行う

Wi-Fi Allianceが提唱するWPA（Wi-Fi Protected Access）やWPA2機能を利用します。IEEE802.1X/EAP（Extensible Authentication Protocol）規格によるユーザー認証、WEP機能に比べて大幅に暗号解読が困難とされる暗号化方式TKIP（Temporal Key Integrity Protocol）やAES（Advanced Encryption Standard）を使用することで、より高度なセキュリティ設定が行えます。

チェック WPA機能を利用するには、接続する無線LAN対応機器とネットワーク環境がWPA機能をサポートしている必要があります。WPA2機能を利用するには、接続する無線LAN対応機器とネットワーク環境がWPA2機能をサポートしている必要があります。

使用上の注意

[021903-21]

本製品には、2.4GHz帯高度化小電力データ通信システムが内蔵されています。本製品は、2.4GHz全帯域（2.4GHz～2.4835GHz）を使用する無線設備であり、移動体識別装置の帯域（2.427GHz～2.47075GHz）が回避可能です。変調方式としてDS-SS方式とOFDM方式を採用しており、与干渉距離は40mです。
本製品には、5GHz帯小電力データ通信システムが内蔵されています。本製品に内蔵されている無線設備は、5GHz帯域（5.15GHz～5.35GHz、5.47GHz～5.725GHz）を使用しており、以下のチャンネルに対応しています。
- W52：Ch36（5180MHz）,Ch40（5200MHz）,Ch44（5220MHz）,Ch48（5240MHz）
- W53：Ch52（5260MHz）,Ch56（5280MHz）,Ch60（5300MHz）,Ch64（5320MHz）
- W56：Ch100（5500MHz）,Ch104（5520MHz）,Ch108（5540MHz）,Ch112（5560MHz）,Ch116（5580MHz）,Ch120（5600MHz）,Ch124（5620MHz）,Ch128（5640MHz）,Ch132（5660MHz）,Ch136（5680MHz）,Ch140（5700MHz）
W52、W53無線LANの使用は、電波法令により屋内に限定されます。
本製品は、日本国における電波法施行規則第6条第4項第4号「小電力データ通信システムの無線局」を満足した無線設備であり、日本国における端末設備等規則第36条「電波を使用する自営電気通信端末設備」を満足した端末設備です。
分解や改造などを行っての運用は違法であり、処罰の対象になりますので絶対に行わないでください。
また、本製品は日本国以外ではご使用になれません。
本製品の電波出力は、一般社団法人電波産業会が策定した「電波防護標準規格（RCR STD-38）」に基づく基準値を下回っています。
本製品の使用周波数帯では、電子レンジなどの産業・科学・医療用機器のほか、工場の製造ラインなどで使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）が運用されています。
万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかに電波の発射を停止してください。
自動ドアや火災報知機など、自動制御機器の周辺では、本製品は使用しないでください。自動制御機器の電子回路に影響を与え、誤動作の原因になる場合があります。
一般の電話機やテレビ、ラジオ、その他の無線を使用する機器などをお使いになっている近くで本製品を使用すると、それらの機器に影響を与えることがあります（本製品の電源を入／切することで影響の原因になっているかどうか判別できます）。この場合、次のような方法で電波干渉を取り除くようにしてください。
- 本製品と影響を受けている装置の距離を離してください。
- 影響を受けている装置が使用しているコンセントと別の電気系統のコンセントから、本製品の電力を供給してください。
- 電話機やテレビ、ラジオの干渉について経験のある技術者に相談してください。
トラック無線（CB無線）やアマチュア無線などを違法に改造した無線機から影響を受ける場合には、影響を受ける場所・時間を特定し、ご使用場所の管轄の電波管理局へ申し入れてください。
詳しくは、ご使用場所管轄の電波管理局へお問い合わせください。
他の無線機器から影響を受ける場合には、使用周波数帯域を変更するなど、混信回避のための処置を行ってください。
電子レンジなど、本製品と同じ周波数帯域を使用する産業・科学・医療用機器から影響を受ける場合には、使用周波数帯域を変更するなど、混信回避のための処置を行ってください。
本製品は、電波の特性上、設置場所によって通信距離や通信速度が異なります。

IEEE802.11a/b/g/n/acに対応していて、かつBluetoothにも対応している場合
ラベル

無線LAN機能のオン／オフ

[021904-21]

無線LAN機能のオン／オフを切り替えるには、次の方法があります。

すべてのワイヤレスデバイスを切り替える
無線LAN機能のみを切り替える

メモ

オン／オフの設定は、電源を切った後も保存されます。
外付け接続した無線LANモジュールの無線LAN機能のオン／オフにも対応します。

チェック

無線LAN機能のオン／オフを行う場合は、切り替えが完了したのを確認してから行うようにしてください。
他の機器に影響を与える場合やワイヤレス機能を使用しない場合は、ワイヤレス機能をオフにすることをおすすめします。
無線LAN機能のオン／オフは、次の手順で確認できます。
1. タスクバーの通知領域のネットワークアイコン（）をクリック
2. Wi-Fiのタイルを確認する

すべてのワイヤレスデバイスを切り替える

無線LAN機能を含むすべてのワイヤレス機能のオン／オフを切り替えることができます。

チェック

無線LAN機能を含むワイヤレス機能をオンにしたときに、Bluetoothのドライバのインストールが始まった場合は、インストールが完了するまでお待ちください。また、再起動を促すメッセージが表示された場合は、本機を再起動してください。
無線LAN機能を含むワイヤレス機能のオン／オフの際、Bluetoothのドライバの組み込み／取り外しに時間がかかる場合があります。
再度、無線LAN機能を含むワイヤレス機能のオン／オフを行う場合は、Bluetooth機能の切り替えが完了したのを確認してから行うようにしてください。Bluetooth機能の切り替えが完了しないうちに、連続してオン／オフの操作を行わないようにしてください。

ワイヤレススイッチ（【Fn】＋【F2】）で切り替える

キーボードの【Fn】＋【F2】を押すことで、ワイヤレス機能のオン／オフを切り替えることができます。

メモワイヤレススイッチでオンにしても、無線LANまたはBluetoothが機能しない場合は、時間をおいてオフ／オンを切り替えてみてください。

参照 【Fn】について
「キーボード」の「キーの使い方」

「機内モード」で切り替える

Windows標準の機能を使って、ワイヤレス機能のオン／オフを切り替えることができます。

チェック機内モード中でも、無線LAN機能を個別にオンにしておくことができます。

●ワイヤレス機能をオフにする場合

タスクバーの通知領域のネットワークアイコン（）をクリック
「機内モード」をオンにする

●ワイヤレス機能をオンにする場合

タスクバーの通知領域のネットワークアイコン（）をクリック
「機内モード」をオフにする

無線LAN機能のみを切り替える

無線LAN機能のみのオン／オフを切り替えることができます。

無線LAN機能のみを切り替える

Windows標準の機能を使って、無線LAN機能のみのオン／オフを切り替えることができます。

●無線LAN機能をオフにする場合

タスクバーの通知領域のネットワークアイコン（）をクリック
Wi-Fiをオフにする

●無線LAN機能をオンにする場合

タスクバーの通知領域のネットワークアイコン（）をクリック
Wi-Fiをオンにする

無線LANの設定と接続

[021905-21]

無線LANの設定をする
セキュリティとデータの暗号化について
設定済みの接続先に接続する
接続を切断する

無線LANの設定をする

メモ

セキュリティ設定や周囲の無線環境によっては、接続までに時間がかかる場合や、通信速度が低下する場合があります。
WPS（Wi-Fi Protected Setup）に対応した無線LANアクセスポイントと接続する場合、PINの入力や、ルーターのボタンを押すことを要求する画面が表示されることがあります。
これらの操作でも無線LANアクセスポイントと接続できますが、機器の組み合わせによっては接続に失敗することもありますので、その場合はセキュリティキーを入力して接続を行ってください。
WPSで接続する場合は、セキュリティが自動的に設定されます。
設定されたセキュリティについては、無線LANアクセスポイントの設定画面かマニュアルなどで確認してください。
PINの記載箇所については、無線LANアクセスポイントのマニュアルをご覧ください。

接続する機器によって、設定手順が異なります。お使いの環境にあわせて設定を行ってください。

5GHzを使用しないで通信を行う場合

工場出荷時の状態では、2.4GHz/5GHzが使用できる設定になっています。屋外利用などで5GHzを使用しない場合は、次の手順で設定を変更してください。

「デバイスマネージャー」を開く
「ネットワークアダプター」をダブルクリック
「Intel(R) Dual Band Wireless-AC 3165」をダブルクリック
「詳細設定」タブをクリック
「プロパティ」欄で「ワイヤレスモード」を選択する
「値」欄のをクリックし、「2. 802.11b」、「3. 802.11g」もしくは「4. 802.11b/g」を選択する
「OK」ボタンをクリック

これで設定は完了です。

IEEE802.11n規格による通信（2.4GHz帯のチャンネルを40MHz幅で接続）を行う場合

次の手順で設定を確認してください。

「デバイスマネージャー」を開く
「ネットワークアダプター」をダブルクリック
「Intel(R) Dual Band Wireless-AC 3165」をダブルクリック
「詳細設定」タブをクリック
「プロパティ」欄で「2.4 GHz 用 802.11n チャネル幅」を選択する
「値」欄が「自動」になっているかを確認する
「自動」になっていない場合は、をクリックして「自動」を選択してください。
「OK」ボタンをクリック

これで設定の確認は完了です。

IEEE802.11ac 規格による通信（5GHzモードを使用して接続）を行う場合

次の手順で設定を行ってください。

「デバイスマネージャー」を開く
「ネットワークアダプター」をダブルクリック
「Intel(R) Dual Band Wireless-AC 3165」をダブルクリック
「詳細設定」タブをクリック
「プロパティ」欄で「HT モード」を選択する
「値」欄のをクリックし、「VHT モード」を選択する
「OK」ボタンをクリック

これで設定は完了です。

ネットワーク名（SSID）を通知する無線LANアクセスポイントに接続する場合

タスクバーの通知領域のネットワークアイコン（）をクリック
ネットワーク名（SSID）と信号状態の一覧が表示されます。

チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
無線LAN機能がオンになっていることを確認する
「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

参照 無線LAN機能のオン／オフについて
「無線LAN機能のオン／オフ」
接続する無線LANアクセスポイントのネットワーク名（SSID）をクリック
チェック
- 選択した無線LANアクセスポイントに間違いがないか、ネットワーク名（SSID）を確認してください。
- ネットワーク名（SSID）が表示されない場合は、無線LANアクセスポイントがネットワーク名（SSID）を通知しない設定になっている場合があります。無線LANアクセスポイントの設定を確認し、「ネットワーク名（SSID）を通知しない無線LANアクセスポイントに接続する場合」の手順で設定を行ってください。
「自動的に接続」にチェックが付いていることを確認して、「接続」ボタンをクリック
メモ自動的に接続する設定は、後から変更できます。
「ネットワークセキュリティキー」の入力を要求する画面が表示された場合は、接続先に設定されているものと同じネットワークセキュリティキーを入力して、「次へ」ボタンをクリック
これ以降は画面の指示に従って操作してください。

チェック「閉じる」ボタンが表示された場合は、「閉じる」ボタンをクリックしてください。

これで設定は完了です。

ネットワーク名（SSID）を通知しない無線LANアクセスポイントに接続する場合

無線LAN機能がオンになっていることを確認する
「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

参照 無線LAN機能のオン／オフについて
「無線LAN機能のオン／オフ」
「コントロールパネル」を表示する
「ネットワークとインターネット」をクリックし、「ネットワークと共有センター」をクリック
「ネットワーク設定の変更」欄の「新しい接続またはネットワークのセットアップ」をクリック
「ワイヤレスネットワークに手動で接続します」を選択し、「次へ」ボタンをクリック
ワイヤレスネットワークの情報を入力する画面が表示されます。
「ネットワークがブロードキャストを行っていない場合でも接続する」にチェックを付ける
接続先の無線LANアクセスポイントにあわせて設定を行う
- 「ネットワーク名」
  接続先の無線LANアクセスポイントのネットワーク名（SSID）を入力します。
- 「セキュリティの種類」、「暗号化の種類」
  接続先の無線LANアクセスポイントの設定にあわせて選択します。
  セキュリティと暗号化の種類については、「セキュリティとデータの暗号化について」をご覧ください。
- 「セキュリティキー」
  接続先の無線LANアクセスポイントに設定されているものと同じネットワークセキュリティキーを入力します。
- 「この接続を自動的に開始します」
  チェックを付けると、接続先が通信可能範囲にある場合、自動で接続するように設定されます。
「次へ」ボタンをクリック
「正常に <ネットワーク名（SSID）> を追加しました」と表示されたら、次の手順を行う
- 設定を変更しない場合
  手順10に進んでください。
- 設定を変更する場合
  「接続の設定を変更します」をクリックし、表示される画面で設定を行ってください。
  設定が完了したら「OK」ボタンをクリックし、手順10へ進んでください。
チェック 接続先の無線LANアクセスポイントにWEPキーが設定されており、暗号化キー番号（キーインデックス）が「1」以外に設定されている場合は、ここで設定を変更する必要があります。「接続の設定を変更します」をクリックし、「セキュリティ」タブの「キーインデックス」で設定を行ってください。
「閉じる」ボタンをクリック

これで設定は完了です。
手順7で「この接続を自動的に開始します」にチェックを付けなかった場合は、「設定済みの接続先に接続する」をご覧になり、手動で接続を行ってください。

セキュリティとデータの暗号化について

セキュリティと暗号化の方式は、無線LANアクセスポイントの設定にあわせる必要があります。
本機の無線LAN機能で設定できる、セキュリティと暗号化の方式は次の通りです。

選択できるセキュリティと暗号化の方式

セキュリティの種類	暗号化の種類
認証なし（オープンシステム）	なし、WEP
WPA2 - パーソナル	TKIP、AES
WPA - パーソナル
WPA2 - エンタープライズ
WPA - エンタープライズ
802.1X	WEP

メモ

セキュリティは設定することを強く推奨します。セキュリティの設定を行わない場合は、「無線LAN製品ご使用時におけるセキュリティに関するご注意」の内容をご確認の上、使用してください。
WPA2 - エンタープライズ、WPA - エンタープライズ、および認証機能（IEEE802.1X）を使用した接続を行う場合は、各項目の設定内容をネットワークの管理者にお問い合わせください。

ネットワークセキュリティキー

データの暗号化を行う場合、ネットワークセキュリティキーを設定します。
ネットワークセキュリティキーは、通信を行う無線LANアクセスポイントと同じ設定にします。

暗号化の方式と、ネットワークセキュリティキーとして使用できる文字種と文字数は以下の通りです。

●WEPの場合

キーの長さが長い（bit数が大きい）ほど、通信内容の解読がされにくくなり、安全性が高くなります。

入力形式	長さ	キーに使用する文字	説明
ASCIIテキスト	64bit	半角英数字で5文字	相手の機器が64bit暗号キーに対応している場合に使えます。64bitのうち40bitをユーザーが指定し、24bitはシステムが設定します。
16進数	64bit	16進数（0～9、A～Fの半角英数字）で10文字
ASCIIテキスト	128bit	半角英数字で13文字	相手の機器が128bit暗号キーに対応している場合に使えます。128bitのうち104bitをユーザーが指定し、24bitはシステムが設定します。
16進数	128bit	16進数（0～9、A～Fの半角英数字）で26文字

●WPA - パーソナル（TKIP、AES）またはWPA2 - パーソナル（TKIP、AES）の場合

入力されたネットワークセキュリティキーを元にして、一定時間ごとにキー自体が自動更新されるため、WEPよりも安全性が高くなります。

入力形式	キーに使用する文字
ASCIIテキスト	半角英数字で8文字以上63文字以下
16進数	16進数（0～9、A～Fの半角英数字）で64文字

チェック WPA - パーソナルやWPA2 - パーソナルによる暗号化を使用するには、接続する相手の機器も同じセキュリティ機能に対応している必要があります。

設定済みの接続先に接続する

設定済みの接続先に接続するには、次の手順で行います。

タスクバーの通知領域のネットワークアイコン（）をクリック
ネットワーク名（SSID）と信号状態の一覧が表示されます。

チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
無線LAN機能がオンになっていることを確認する
「無線LAN機能のオン／オフ」をご覧になり、無線LAN機能がオフになっている場合は、無線LAN機能をオンにしてください。

参照 無線LAN機能のオン／オフについて
「無線LAN機能のオン／オフ」
接続先をクリックし、「接続」ボタンをクリック

以上で接続は完了です。

接続を切断する

接続中のネットワーク接続を切断するには、次の手順で行います。

タスクバーの通知領域のネットワークアイコン（）をクリック
ネットワーク名（SSID）と信号状態の一覧が表示されます。

チェック 表示されるアイコンは、接続しているネットワークや接続状況により変化します。
切断する接続先をクリックし、「切断」ボタンをクリック
メモ現在接続中の接続先には「接続済み」と表示されています。

チェック 接続の状態の表示は、接続しているネットワークや接続状況により変化します。

以上で切断は完了です。

無線LANに関する用語一覧

[021913-21]

ここでは無線LANに関する用語について説明します。無線LANの設定をするときにご覧になると便利です。

用語

説明

AES

Advanced Encryption Standardの略。
米国政府内での情報処理用に採用された「次世代標準暗号化方式」のこと。規定の基準（暗号強度、処理速度など）を満足しており、その仕様も公開されていることから、広い分野での利用が行われている。IEEE802.11iの暗号化方式の1つに採用されている。

ANYプローブ応答禁止

SSIDの問い合わせを拒否する設定。

ANY接続拒否

SSIDを「ANY」にセットした無線LAN端末もしくはSSIDに任意の文字列を入れた端末からの接続を拒否する設定。

EAP

Extensible Authentication Protocolの略。
任意の認証機能を用いるための仕様。ダイヤルアップで用いられるPPP（Point-to-Point Protocol）の拡張として開発された。
ユーザー名・パスワード以外にもスマートカード（ICカード）やデジタル証明書などさまざまな認証方式をサポートできる。EAP-TLS、EAP-TTLSなどがある。

EAP-TLS

Transport Layer Security の略。
EAP方式の認証プロトコルの１つで、利用にはクライアント証明書とサーバ証明書が必要となる。

EAP-TTLS

Tunneled Transport Layer Security の略。
EAP方式の認証プロトコルの１つで、EAP-TLSとは異なり、クライアント証明書は必要とせず、代わりにユーザー名・パスワードが用いられる。

IEEE802.11a

IEEEが標準化した5GHz帯の電波を使い最大54Mbpsの転送速度の無線LANの物理層の規格。

IEEE802.11b

IEEEが標準化した2.4GHz帯の電波を使い最大11Mbpsの転送速度の無線LANの物理層の規格。

IEEE802.11g

IEEEが標準化した2.4GHz帯の電波を使い最大54Mbpsの転送速度の無線LANの物理層の規格。

IEEE802.11i

IEEEが標準化を進めている「無線LAN用セキュリティ規格」認証方式や暗号化方式、暗号化キーの取り扱いなどについて規定している。

IEEE802.11n

IEEEが標準化した2.4GHz、5GHz帯のいずれかの電波を使い最大600Mbps（理論値）の転送速度の無線LANの物理層の規格。

IEEE802.11ac

IEEEが標準化した5GHz帯の電波を使い最大6.93Gbps（理論値）の転送速度の無線LANの物理層の規格。

IEEE802.1X

無線LAN上で認証と動的なキーの生成と配送を行う仕組み。
IEEE標準。有線LANでポートアクセス管理を行うためにも用いられる。EAPとRADIUSを用いる。

MACアドレスフィルタリング

無線LAN端末固有のMACアドレスを無線LANアクセスポイントに設定することで、無線LAN端末を無線LANアクセスポイントに接続するか否かを制御するセキュリティ方式。

PSK

Pre-Shared Keyの略。
暗号化キーを生成するために用いられる共有（秘密）鍵のこと。この鍵を用いて直接暗号化を行うものではなく、暗号鍵を生成するためのものであることから“事前共有鍵”と呼ばれる。PSKとは、事前共有鍵を用いる認証方式を表す場合がある。

RADIUS

Remote Authentication Dial-in User Serviceの略。
ネットワークアクセス全般に対する認証、アクセス承認、課金管理を行うプロトコル。

SSID

Service Set Identifierの略。
無線LANを構成する無線LANアクセスポイントと端末に付けられた識別子のこと。無線LANをグループ化するために用いられる。
無線LANアクセスポイントと端末に同じSSIDが設定されていないと通信できない。無線LANアクセスポイントを中心とした1つのグループであるBSS（Basic Service Set）が、802.11による無線LANのインフラストラクチャ通信の最小単位となるが、複数の無線LANアクセスポイントにまたがった際のローミングを考慮し、BSSを複数束ねたESS（Extended Service Set）が定義されている。このため、SSIDはESSIDと呼ばれることもある。
無線LAN接続ツールによっては、ネットワーク名と記載している場合もある。

SSIDの隠ぺい

SSIDを無線LANアクセスポイントにより定期的に送信されるビーコン中に含まないように設定すること。

TKIP

Temporal Key Integrity Protocol の略。
暗号化方式の一種で、WPAの暗号化方式として採用されている。
PSKと呼ばれる“事前共有鍵”を元に暗号化キーを一定のデータ量また時間ごとに生成し、暗号化を行う。

WEPキー

WEP暗号化方式で用いられる“暗号化キー”のこと。種類は共有（秘密）鍵である。

WPA

① Wi-Fi Protected Accessの略。
Wi-Fi Alliance が規格化した、新しいセキュリティ規格のこと。
WEP方式よりセキュリティ強度が強化されている。暗号化方式と認証プロトコルにより、以下の4つに分類できる。

		認証
		PSK	EAP
暗号	TKIP	（1）	（2）
暗号	AES	（3）	（4）

※WPA仕様書では、暗号プロトコル「AES」は必須ではないため、WPAをサポートしていても、AESをサポートしていない場合がある。
② WPAにて認証に外部サーバを用いる方式を表す。上記表内の（2）または（4）の方式。

WPA - パーソナル

WPAにて認証に外部サーバも用いない方式を表す。上記表内の（1）または（3）の方式。

暗号化キー

暗号化を行う鍵のことで、暗号化方式により、公開鍵と共有（秘密）鍵の2種類ある。

インフラストラクチャ通信

無線LAN端末と無線LANアクセスポイントを利用した形態の通信。

オープンシステム認証

無線LANの認証方式の1つ。無線LAN端末からは資格情報なしに無線LANアクセスポイントに認証依頼を行い、無線LANアクセスポイントは依頼された認証をそのまま受け入れる。そのため、ネットワークキーによる認証は行われていない（サーバ認証とは別）。

キーインデックス

WEP暗号化方式では、仕様上4つのWEPキーを切り替えることができる。WEP暗号化方式では、無線LANアクセスポイントと無線LAN端末の両方のキーインデックスを同じにしなければいけない。製品によってはキーインデックスの値が「0～3」のものと「1～4」のものがあり、設定に注意しなければならない。

キー更新間隔

暗号化キーを生成するデータ量間隔または時間間隔のこと。

共有キー認証

無線LANの認証方式の1つ。無線LANアクセスポイントと端末はネットワークキーを用いたチャレンジレスポンス認証を行う。

ネットワークキー

共有キー認証の「“認証キー”」と暗号化機能の「“暗号化キー”または“PSK”」の両方に用いられる“キー”のこと。

ネットワーク認証

無線LANの認証方式の総称。オープンシステム認証、共有キー認証、WPA、WPA - パーソナル、WPA2、WPA2 - パーソナルなどがある。

無線LANアクセスポイント

ネットワークに無線LAN端末を接続する機器であり、一般的には有線LANのHUBに相当する機能を持つ。

使用上の注意

[022001-21]

本機のUSBコネクタには、USB 1.1対応機器、USB 2.0対応機器、USB 3.0対応機器が取り付け可能です。
ただし、対応する規格の異なるUSBコネクタにUSB機器を取り付けたときの、動作規格（転送速度）については次の表をご覧ください。

		本体側コネクタ
		USBコネクタ（USB 3.0対応）（）
取り付ける機器	USB 1.1対応機器	USB 1.1（12Mbps^※1）
	USB 2.0対応機器	USB 2.0^※2（480Mbps^※1）
	USB 3.0対応機器	USB 3.0^※3（5Gbps^※1）

※1　記載の速度は理論値（最大）です。

※2　USBハブ、USBケーブルもUSB 2.0に対応したものを使用する必要があります。

※3　USBハブ、USBケーブルもUSB 3.0に対応したものを使用する必要があります。

USB機器の取り付け／取り外しを行うときは、3秒以上の間隔をおいて行ってください。
USBコネクタにプラグをすばやく抜き差ししたり斜めに差したり半差しにしたりすると、正常に認識されないことがあります。その場合はプラグをUSBコネクタから抜いて、正しく差しなおしてください。
初めてUSB機器を取り付けたときに、画面に何も表示されない場合は、USBコネクタにプラグを正しく差し込めていない可能性があります。いったんプラグを抜き、再度差し込んでみてください。
スリープ状態に移行する前にUSB機器（マウスまたはキーボード以外）を取り外してください。USB機器を取り付けた状態ではスリープ状態に移行または復帰できない場合があります。
省電力状態（スリープ状態や休止状態）の時や、省電力状態への移行中、省電力状態からの復帰中は、USB機器の取り付け／取り外しをしないでください。
省電力状態への移行中は、取り付けているUSB機器を操作しないでください。
外付けUSBハブ経由でUSB機器を使用する場合は、USBハブを本機に取り付けてから、USBハブにUSB機器を取り付けるようにしてください。USB機器を取り付けた状態でUSBハブを本機に取り付けると、USB機器が正常に認識されないことがあります。
USB機器の有無にかかわらず「デバイスマネージャー」にある「ユニバーサルシリアルバスコントローラー」は削除、無効にしないでください。
印刷中にプリンタが停止し、「印刷キュー」に印刷中のドキュメントが残っている場合は、すべてのドキュメントを一度キャンセルし、プリンタに取り付けているUSBケーブルを抜き差ししてから再度印刷してください。
なお、印刷中ドキュメントのキャンセルには時間がかかる場合があります。

メモ

本機でのUSB機器の動作確認情報については、各機器に添付のマニュアルをご覧いただくか、各機器の発売元にお問い合わせください。なお、NEC製のUSB対応機器の情報は、NECの「ビジネスPC」サイト（http://jpn.nec.com/bpc/）から、次の手順で確認してください。
1. 「サポート情報（ダウンロード）」をクリック
2. 「商品情報・ドライバ」にある「製品型番検索」にお使いのモデル型番を入力し、をクリック
お使いのモデルの型番で検索し、取り付け可能なUSB対応機器を確認してください。
取り付ける機器によっては、接続ケーブルが必要な場合があります。

USB機器を制限する

本機では、添付のDeviceLock Liteで、取り付けているUSB機器単位で読み込みや書き込みを制限することができます。

参照 DeviceLock Liteについて
「セキュリティ機能」の「DeviceLock Lite」

USB機器の取り付け／取り外し

[022002-21]

取り付けの前に

機器によっては、使用するためにドライバやアプリケーションのインストール、設定の変更などが必要になる場合があります。
USB機器に添付のマニュアルなどをご覧になり、必要な準備を行ってください。

メモ

取り付けてすぐ使うことができるUSB機器がありますが、そのままではいくつかの機能が制限される可能性があります。必ず添付のマニュアルをよく読んでください。
USB機器は、本機の電源を入れたままの状態でも取り付けることができます。取り付け前に電源を切る必要はありません。
外付けUSBハブ経由でUSB機器を使用する場合は、はじめにUSBハブを本機に取り付けてから、USBハブにUSB機器を取り付けるようにしてください。

USB機器の取り付け

USBコネクタ（USB 3.0対応）（）にプラグを差し込む
プラグの向きに注意して、止まるまで軽く押し込んでください。

取り付けたUSB機器が正しく本機に認識されたかどうかを確認してください。確認する方法は、機器の種類によって異なります。機器によっては、取り付けた後で別の設定作業が必要になる場合があります。詳しくは、各USB機器に添付のマニュアルなどをご覧ください。

USB機器の取り外し

タスクバーの通知領域のをクリックし、をクリック
このアイコンが表示されていない場合は手順3に進んでください。
表示された「×××××の取り出し」から、取り外したいUSB機器をクリック
安全に取り外しができるという内容のメッセージが表示されます。
表示された「×××××の取り出し」に取り外したいUSB機器がない場合は手順3に進んでください。
USB機器を取り外す

以上でUSB機器の取り外しは完了です。

取り付け前の確認

[022201-21]

取り付けられるメモリ

チェック

増設RAMボード（メモリ）を本機に取り付ける場合、必ずNECの「ビジネスPC」サイト（http://jpn.nec.com/bpc/）で取り付け可能となっているメモリをお使いください。
なお、市販のメモリに関する動作保証やサポートはNECでは行っていません。販売元にお問い合わせください。
最大16GB^※1のメモリを搭載可能ですが、PCIデバイスなどのメモリ領域を確保するために、すべての領域を使用することはできません。なお、装置構成によって利用可能なメモリ容量は異なります。
※1 タイプVFをお使いの場合、搭載可能な最大メモリ容量は8GBとなります。

本機に取り付け可能なメモリの情報は、NECの「ビジネスPC」サイト（http://jpn.nec.com/bpc/）から次の手順で確認してください。

「サポート情報（ダウンロード）」をクリック
「商品情報・ドライバ」にある「製品型番検索」にお使いのモデル型番を入力し、をクリック

お使いのモデルの型番で検索し、取り付け可能なメモリを確認してください。

メモリの取り付け／取り外し

[022202-21]

チェック

メモリは静電気に大変弱く、身体に静電気を帯びた状態でメモリを扱うと破損する原因になります。メモリに触れる前に、アルミサッシやドアのノブなど身近な金属に手を触れて、静電気を取り除いてください。
メモリのコネクタ部分には手を触れないでください。接触不良など、故障の原因になります。
ボード上の部品やハンダ付け面には触れないよう注意してください。
メモリを間違った向きで無理に取り付けようとすると、本機のコネクタ部やメモリが故障する原因になります。取り付け方向に注意してください。
取り付け前に、本機で使用できるメモリであることを確認してください。
メモリスロットのカバーのネジを外すため、プラスドライバーを用意してください。
メモリの取り付け／取り外しを行う場合は、「高速スタートアップ」の機能を無効にしてください。詳しくは、「「高速スタートアップ」について」をご覧ください。

メモリの取り付け

本機を使用中の場合は、本機の電源を切る
電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
液晶ディスプレイを閉じて、本体を裏返す
バッテリパックを本体から取り外す
参照 バッテリパックの取り外しについて
「バッテリ」の「バッテリパックの取り付け／取り外し」
図のネジをプラスドライバーで取り外し、メモリスロットのカバーを取り外す
メモリの切り欠き部分を本体のコネクタの突起部に合わせ、本体のコネクタに対して約30度の挿入角度で、メモリの端子が当たるまで挿入する
チェック
- メモリ上の部品やハンダ付け面には、手を触れないよう注意してください。メモリを手に持つ際は、メモリの両端面を持つようにしてください。
- メモリの表と裏が逆の場合は、メモリの切り欠きとコネクタの突起部が合わず、挿入することができませんので、よく確認してください。
- 挿入するときに、固いことがありますが、奥までしっかり押し込んでください。しっかり押し込まずに次の手順を行うと、コネクタを破損するおそれがあります。
- メモリの基板は薄いため、破損しないよう十分に注意してください。
切り欠き

突起部

本体のコネクタ

メモリ

約30度

※横から見たところ
カチッと音がする位置までメモリを本体のコネクタに強く倒し込む

メモリを倒し込むとき、この部分が左右に開き、メモリが固定されると元の位置に戻ります。

実物と図は多少異なる場合があります。

チェック

両方がロックされ、メモリがコネクタにしっかり固定されたことを確認してください。
メモリスロットのカバーを元に戻し、外したネジを本体底面に取り付ける
バッテリパックとACアダプタを取り付ける
参照 バッテリパックの取り付けについて
「バッテリ」の「バッテリパックの取り付け／取り外し」

以上でメモリの取り付けは完了です。

メモメモリを取り付けた後は、「メモリ変更時の確認」に従って、変更が正しく行われたかどうか確認してください。

メモリの取り外し

本機を使用中の場合は、本機の電源を切る
電源コードのプラグをACコンセントから抜き、ACアダプタを本機から取り外す
液晶ディスプレイを閉じて、本体を裏返す
バッテリパックを本体から取り外す
参照 バッテリパックの取り外しについて
「バッテリ」の「バッテリパックの取り付け／取り外し」
図のネジをプラスドライバーで取り外し、メモリスロットのカバーを取り外す
コネクタの両端部分を左右に押し広げる
メモリが図のように起き上がります。

実物と図は多少異なる場合があります。
チェック
- メモリの基板は薄いため、破損しないよう十分に注意してください。
- メモリ上の部品やハンダ付け面には、手を触れないよう注意してください。引き抜くときは、両端面をつかんで引き抜いてください。
そのままメモリを斜めに引き抜く
メモリスロットのカバーを元に戻し、外したネジを本体底面に取り付ける
バッテリパックとACアダプタを取り付ける
参照 バッテリパックの取り付けについて
「バッテリ」の「バッテリパックの取り付け／取り外し」

以上でメモリの取り外しは完了です。

メモメモリを取り外した後は、「メモリ変更時の確認」に従って、変更が正しく行われたかどうか確認してください。

メモリ変更時の確認

[022203-21]

メモリの取り付け／取り外しが正しく行われ、メモリが本機に認識されているかどうかを確認します。

「コントロールパネル」を表示する
「システムとセキュリティ」をクリックし、「システム」をクリック
「システム」欄の「実装メモリ（RAM）」に表示されている「***GB」が総メモリ容量です。

メモリ容量が正しくない場合は、メモリが正しく取り付けられているか、再度確認してください。

チェック

最大16GB^※1のメモリを搭載可能ですが、PCIデバイスなどのメモリ領域を確保するために、すべての領域を使用することはできません。なお、装置構成によってご利用可能なメモリ容量は異なります。
※1 タイプVFをお使いの場合、搭載可能な最大メモリ容量は8GBとなります。
BIOSセットアップユーティリティの「Main」メニューでも、確認することができます。
メモリを増設した後に休止状態の機能を使用する場合は、増設したメモリ容量分のハードディスク（またはSSD）の空き領域が必要です。

概要

[023101-21]

Bluetooth機能について

Bluetooth（ワイヤレステクノロジー）機能は、Bluetoothワイヤレステクノロジーが搭載された機器とデータ通信を行うBluetooth Special Interest Group（SIG）が策定した世界標準の通信規格です。

Bluetooth機能でできること

次のような、Bluetooth機器とワイヤレスで接続することができます。

マウスやキーボード
携帯電話、タブレット
ヘッドセット、ヘッドフォン

など

最大で7台のBluetooth機器を同時に接続できます。

チェック

Bluetooth機能をお使いになる前に、添付の『安全にお使いいただくために』を必ずご覧ください。
同時に利用するBluetooth機器の台数が多い場合、通信負荷が大きくなり動作に影響をおよぼすことがあります。
Bluetooth機器によっては、複数同時に使用できない仕様のものがあります。
同じ種類のBluetooth機器でも機能差がある場合があります。
Bluetooth機能は、すべてのBluetooth機器に対して動作を保証するものではありません。Bluetooth機器の動作環境と接続の可否を確認してください。

接続できる機器

本機のBluetooth機能は、Ver.1.1以降でVer.4.1までのいずれかの規格に対応した機器（マウスやキーボードなど）と接続できます。ただし、接続する機器が、Bluetoothプロファイルに対応している必要があります。また、使用する機器やソフトによっては接続できないことがあります。機器をご購入する前に製造元や販売店に確認してください。
対応しているBluetoothプロファイルについては、「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。
/support/

シンプルペアリング機能（Ver.2.1以降）に対応した機器と接続する場合は、パスコード（PINコード）を入力することなく機器同士をペアリングすることができます。

また、次の機能が強化されています。

省電力機能（Ver.2.1以降）
Ver.2.0＋EDRよりも省電力が強化され、マウスやキーボードなどのバッテリ駆動時間の延長に効果があります。
ペアリング機能
第三者の介入によって情報が傍受される可能性を排除する防御機能が搭載されています。
Enhanced Data Rate（EDR）機能
従来の規格の約3倍（理論上）の速度で通信を行えます。
Advanced Frequency Hopping（AFH）機能
無線LAN（IEEE802.11b/g/n）など、他の2.4GHz帯域を利用する無線機器が利用している周波数を避けて干渉の可能性を低減させます。
チェック
- 回避できる周波数帯域が確保できない場合は、この機能の効果が得られないことがあります。
- 2.4GHz帯域の中でも無線LAN（IEEE802.11n）はより強い干渉を受ける場合があります。
Low Energy機能（Ver.4.0以降）
従来の機器に比べて低消費電力のBluetooth Smart機器（マウスなど）と接続することが可能です。

通信距離と速度

通信できる距離

本機は、相手の機器間と見通しで10mの範囲まで通信できます。ただし、10m以内でもデータ通信タイミングを必要とする音楽データ通信などは音とびが発生する場合があります。

通信速度

実際の通信速度は、各通信モードの規格値の半分程度を目安にしてください。
Enhanced Data Rate（EDR）規格に対応した機器同士の最大通信速度は3Mbps（規格値）です。
前述のHSおよびEDRに対応していない機器の場合（Basic Rate:BR）は、最大通信速度（非同期）は1Mbps（規格値）です。

チェック 接続する機器、電波環境、周囲の障害物、設置環境、使用状況、ご使用のソフト、およびOSなどによって、通信速度や距離は大きく変化します。

セキュリティに関するご注意

[023102-21]

Bluetooth機能では、セキュリティを確保するため、機器ごとに割り振られた固有のIDで機器の識別をしています。さらにパスコード（PINコード）を設定して接続認証を行ったり、通信データを暗号化することで通信を傍受された場合にもデータの内容を守ることができます。また、通信中に使用する周波数帯域を接続単位ごとにランダムに変更しながら通信することで通信傍受されにくくなっています。

チェック

これらの設定は危険性をより低くするための手段であり、安全性を100％保証するものではありません。
身に覚えのない接続を要求された場合は、無視するか受付をしないでください。

使用上の注意

[023103-21]

接続相手と通信中（ファイル転送中やプリンタで印刷中、オーディオ機器で音楽再生中など）に、本機を休止状態やスリープ状態にしないでください。
本製品に標準内蔵以外のBluetooth^® ワイヤレステクノロジー機器をセットアップして使用しないでください。
Bluetooth対応オーディオ機器をご使用になる場合は、SCMS-T方式の著作権保護機能をサポートした機器をおすすめします。本機を用いて著作権保護されたデータのコピーを作成することは違法となる場合があります。
本製品には、2.4GHz帯高度化小電力データ通信システムが内蔵されています。本製品は、2.4GHz全帯域（2.4GHz～2.4835GHz）を使用する無線設備であり、移動体識別装置の帯域（2.427GHz～2.47075GHz）と重複しており、この重複する周波数帯での干渉を回避することができません。変調方式としてFH-SS方式を採用しており、与干渉距離は80mです。
本製品は、日本国における電波法施行規則第6条第4項第4号「小電力データ通信システムの無線局」を満足した無線設備であり、日本国における端末設備等規則第36条「電波を使用する自営電気通信端末設備」を満足した端末設備です。分解や改造などを行っての運用は違法であり、処罰の対象になりますので絶対に行わないでください。また、本製品は日本国以外ではご使用になれません。
本製品の電波出力は、一般社団法人電波産業会が策定した「電波防護標準規格（RCR STD-38）」に基づく基準値を下回っています。
本製品の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか、工場の製造ライン等で使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）が運用されています。
本製品を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局が運用されていないことを確認してください。
万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合には、速やかに電波の発射を停止してください。
自動ドアや火災報知機等、自動制御機器の周辺では、本製品は使用しないでください。自動制御機器の電子回路に影響を与え、誤動作の原因になる場合があります。
一般の電話機やテレビ、ラジオ、その他の無線を使用する機器などをお使いになっている近くで本製品を使用すると、それらの機器に影響を与えることがあります（本製品の電源を入／切することで影響の原因になっているかどうか判別できます）。この場合、次のような方法で電波干渉を取り除くようにしてください。
- 本製品と影響を受けている装置の距離を離してください。
- 影響を受けている装置が使用しているコンセントと別の電気系統のコンセントから、本製品の電力を供給してください。
- 電話機やテレビ、ラジオの干渉について経験のある技術者に相談してください。
トラック無線（CB無線）やアマチュア無線などを違法に改造した無線機から影響を受ける場合には、影響を受ける場所・時間を特定し、ご使用場所の管轄の電波管理局へ申し入れてください。
詳しくは、ご使用場所の管轄の電波管理局へお問い合わせください。
本製品は、電波の特性上、設置場所によって通信距離や通信速度が異なります。
本製品は、Bluetooth^® パスコード（PINコード）や暗号化機能等を使用することにより、無線ネットワークでの不正アクセスを防止することが可能ですが、日頃からの接続デバイスの管理をされることをおすすめします。
病院内や航空機内など電子機器、無線機器の使用が禁止されている区域では使用しないでください。機器の電子回路に影響を与え、誤作動や事故の原因になるおそれがあります。
植込み型心臓ペースメーカーを装備されているかたは、本商品をペースメーカー装置部から30cm以上離して使用してください。
その他、本製品から移動体識別用特定小電力無線局に対して電波干渉の事例が発生した場合など何かお困りのことが起きたときは、NECまたはご購入元にお問い合わせください。

Bluetooth機能の設定と接続

[023104-21]

メモ安定した通信のため、次の点にご注意ください。

本機と接続するBluetooth機器との距離は、できるだけ近くする
接続するBluetooth機器との間に障害物を置かないようにする
金属製のパソコンラックなどで本機を使用しない
通信中は近くで同じ周波数帯域を使用する電子レンジや他の無線機器を使用しない

Bluetooth機器の接続

Bluetooth機器を接続するときは、機器に添付のマニュアルもあわせてご覧ください。

接続するBluetooth機器を接続可能な状態にする
タスクバーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、表示されたメニューから「Bluetooth デバイスの追加」をクリック
「Bluetooth とその他のデバイス」画面が表示されます。

メモ（Bluetooth デバイス）がない場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。
「＋ Bluetooth またはその他のデバイスを追加する」をクリック
「Bluetooth」をクリック
接続するBluetooth機器をクリック
これ以降は画面の指示に従って操作してください。

チェック デバイスの追加で認証エラーが発生し自動で接続できない場合には「キャンセル」をクリックし、再度接続するBluetooth機器をクリックしてください。「XXXXX の PIN を入力してください」が表示されたら、デバイスのマニュアルに記載のデバイスのパスコード（PINコード）を入力するか、もしくはパスコード（PINコード）を使用しないで接続を繰り返してみてください。

メモ登録済みのデバイスを確認する場合は、タスクバーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、「Bluetooth デバイスの表示」をクリックして一覧を開いて確認してください。

チェック

Bluetoothキーボードを接続するときにパスコード（PINコード）の入力を求められたときは、画面に表示されたコードを入力して最後に【Enter】を押してください。その他の機器でパスコード（PINコード）の入力を求められたときは、その製品に添付のマニュアルなどでご確認ください。
ドライバのインストール中に本機の動作が遅くなる場合があります。
ドライバによっては再起動を求められる場合があります。
Bluetooth対応オーディオ機器を使用する場合は、SCMS-T方式の著作権保護機能をサポートした機器をおすすめします。
Bluetooth機器によってサポートしている機能に差分があったりアプリケーションソフトが対応できなかったりする場合がありますので、ご購入前にサポート機能の確認を行ってください。

メモ

Bluetooth対応オーディオ機器（ステレオヘッドフォンなど）を接続していて音が切れる（音飛びする）場合は、一度切断して本機のBluetooth側から再接続することをおすすめします。これはオーディオ機器によるホスト処理の負荷が高いため、遅れが出る場合があるからです。解決しない場合は、本機と接続機器の距離を近くするか、バッテリ駆動の機器の場合はバッテリ容量の残量を確認してください。
無線LANを使用していない（アクセスポイントに接続していない）ときに、接続しているBluetooth機器の動作が不安定（オーディオ機器のノイズ、マウスのカクツキなど）な場合は、無線LAN機能のみをオフにしてください。システム処理の負荷を軽減することができます。

参照 無線LAN機能のオン／オフについて
「無線LAN機能」の「無線LAN機能のオン／オフ」

Bluetooth機能の設定を変更する

必要に応じてBluetooth機能の設定を変更することができます。設定の変更は次の手順で行ってください。

タスクバーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、表示されたメニューから「設定を開く」をクリック
「Bluetooth とその他のデバイス」画面が表示されます。

メモ（Bluetooth デバイス）がない場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。
「関連する設定」欄の「その他の Bluetooth オプション」をクリック

チェック 接続したBluetooth機器の設定変更の方法は、機器に添付のマニュアルを参照ください。

Bluetooth接続でのファイルの送受信

Bluetooth機器間で一時的に小さなファイルを簡単にやりとりすることができます。

ファイルの送信

ファイルの送信は次の手順で行います。

メモ受信側のBluetooth機器でのファイル受信については、機器により異なるので受信側の機器のマニュアルをご覧ください。

送信するファイルを右クリックし、表示されたメニューから「送る」→「Bluetooth デバイス」をクリック
チェック 複数のファイルをまとめて送信したい場合でも、フォルダの送信はできません。ファイルを送信してください。
リストに表示される送信先のデバイスを選択し、「次へ」ボタンをクリック
受信側（送信先）でファイルの受け取りを承諾する
受信側で受信を許可すると、「Bluetooth ファイル転送」上でファイルの送信が開始されます。
「ファイルが正しく転送されました」と表示されれば送信終了です。
「完了」ボタンをクリック

ファイルの受信

チェック 接続したBluetooth機器の設定変更の方法は、機器に添付のマニュアルを参照ください。

タスクバーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、表示されたメニューから「ファイルの受信」をクリック
「Bluetooth ファイル転送」画面が表示されます。
送信側で送信する
「デバイスの追加」が表示された場合は、クリックし手順にしたがってください。
「受信したファイルの保存」でファイルの保存先を選択し、「完了」をクリックする

Bluetooth機器の接続の切断

接続先のデバイスのマニュアルを参照し、切断してください。

Bluetooth機器の登録削除

使用しないBluetooth機器の登録を削除する場合は、次の手順で行います。

タスクバーの通知領域のをクリックして表示される（Bluetooth デバイス）をクリックし、表示されたメニューから「Bluetooth デバイスの表示」をクリック
メモ（Bluetooth デバイス）がない場合は、「Bluetooth機能のオン／オフ」をご覧になり、Bluetooth機能をオンにしてください。
登録を削除したいBluetooth機器をクリックし、「デバイスの削除」ボタンをクリック
「このデバイスを削除しますか？」と表示されたら「はい」ボタンをクリック

Bluetooth機能のオン／オフ

[023105-21]

Bluetooth機能のオン／オフを切り替えるには、次の方法があります。

ワイヤレススイッチ（【Fn】＋【F2】）で切り替える
「アクションセンター」で切り替える

チェック 他の機器に影響を与える場合やBluetooth機能を使用しない場合、Bluetooth機能が使用できない環境で本機を使用する場合は、Bluetooth機能をオフにしてください。

Bluetooth機能の状態については、タスクバーの通知領域のをクリックして表示されるアイコンで確認できます。

アイコン	Bluetooth機能の状態
	スタンバイ／動作中
アイコン無し	オフ

ワイヤレススイッチ（【Fn】＋【F2】）で切り替える

【Fn】＋【F2】を押すことで、Bluetooth機能を含むワイヤレス機能のオン／オフを切り替えることができます。

チェック

この方法でオフにした場合、Bluetooth機能を含むすべてのワイヤレス機能がオフになります。
Bluetooth機能を含むワイヤレス機能をオンにした時に、Bluetoothのドライバのインストールが始まった場合は、インストールが完了するまでお待ちください。また、再起動を促すメッセージが表示された場合は、本機を再起動してください。
Bluetooth機能のオン／オフ切り替え時、ドライバの組み込み／取り外しに時間がかかる場合があります。再度、Bluetooth機能のオン／オフを行う場合は、切り替えが完了したのを確認してから行うようにしてください。切り替えが完了しないうちに、連続してオン／オフの操作を行わないようにしてください。

参照 【Fn】について
「キーボード」の「キーの使い方」

「アクションセンター」で切り替える

Bluetooth機能のみをオフにしたい場合は、「アクションセンター」でBluetooth機能をオフにしてください。
「アクションセンター」でのBluetooth機能のオン／オフの切り替えは、次の手順で行います。

オンにする

「アクションセンター」を表示する
「Bluetooth」をオンにする

オフにする

「アクションセンター」を表示する
「Bluetooth」をオフにする

セキュリティ機能について

[022501-21]

本機には、機密データの漏えいや改ざんを防止したり、コンピュータウイルスの侵入を防ぐために、次のようなセキュリティ機能があります。

チェック

お使いのモデルによっては使用できない場合があります。詳しくは各機能の説明をご覧ください。
本機の各種セキュリティ機能は、完全なセキュリティを保証するものではありません。セキュリティ機能を使用している場合でも、重要なデータなどの管理や取り扱いには十分注意してください。

スーパバイザパスワード／ユーザパスワード
ハードディスクパスワード機能
盗難防止用ロック
DEP（Data Execution Prevention）機能
暗号化ファイルシステム（EFS）
ウイルス検出・駆除
セキュリティチップ機能
DeviceLock Lite

スーパバイザパスワード／ユーザパスワード

[022502-21]

スーパバイザパスワード／ユーザパスワードは、BIOSセットアップユーティリティの起動や設定、本機の使用を制限するためのパスワードです。

BIOSセットアップユーティリティの使用者の制限

スーパバイザパスワード／ユーザパスワードを設定すると、BIOSセットアップユーティリティ起動時にパスワードの入力画面が表示されます。スーパバイザパスワードまたはユーザパスワードを入力しない限り、BIOSセットアップユーティリティは起動できません。
また、ユーザパスワードを入力してBIOSセットアップユーティリティを起動した場合、設定可能な項目が制限されます。本機の管理者と使用者が異なるときに、使用者が設定変更してしまうことを防止する場合などに有効です。

本機の不正使用の防止（BIOS認証）

スーパバイザパスワード／ユーザパスワードを設定し、BIOSセットアップユーティリティの「Security」メニューで「Password Check」を「Always」に変更してください。

本機の起動時にパスワード入力画面が表示され、本機を使用するにはスーパバイザパスワードまたはユーザパスワードの入力が必要になります。

チェック

ユーザパスワードは、スーパバイザパスワードが設定されていなければ設定できません。
NECに本機の修理を依頼される際は、設定してあるパスワードは解除しておいてください。
設定したパスワードは忘れないようにしてください。パスワードは本機を再セットアップしても解除できません。パスワードを忘れてしまった場合、有償での解除処置となります。

参照 BIOSセットアップユーティリティについて
『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」

ハードディスクパスワード機能

[022503-21]

本機のハードディスク（またはSSD）にハードディスクパスワードを設定することで、本機のハードディスク（またはSSD）を本機以外のパソコンに取り付けて使用するときにパスワードの入力が必要になり、不正使用や重要なデータの漏えいを防止できます。

ハードディスクパスワードには、ハードディスクマスタパスワードとハードディスクユーザパスワードの2つがあります。

ハードディスクマスタパスワード

管理者がハードディスク（またはSSD）の認証やハードディスクパスワードの設定変更を行うためのパスワードです。

ハードディスクユーザパスワード

使用者がハードディスク（またはSSD）の認証やハードディスクパスワードの設定変更を行うためのパスワードです。

チェック

ハードディスクユーザパスワードは、ハードディスクマスタパスワードが設定されていなければ設定できません。
購入元またはNECに本機の修理を依頼される際は、設定したパスワードは解除または無効にしておいてください。また、起動できずにパスワードを解除または無効にできない場合は、修理から戻ってきた際に、使用していたマスタパスワードとユーザパスワードを再設定してください。
ハードディスクパスワードを忘れてしまった場合、NECに持ち込んでもロックの解除はできません。ハードディスク（またはSSD）に保存されているデータは二度と使用できなくなり、ハードディスク（またはSSD）も有償で交換することになります。ハードディスクパスワードは忘れないように十分注意してください。

参照ハードディスクパスワードの設定について
『システム設定』の「システム設定」-「設定項目一覧」-「「Security」メニュー」

盗難防止用ロック

[022505-21]

別売のセキュリティケーブル（PC-VP-WS15/PC-VP-WS16）を利用することで、本機を机などに繋ぐことができ、本機の盗難防止に効果的です。

チェック 当社製セキュリティケーブル（PK-SC/CA01）は、本機では使用できません。ご注意ください。

参照 盗難防止用ロックについて
「各部の名称」の「各部の名称と説明」

DEP（Data Execution Prevention）機能

[022507-21]

不正なプログラムやデータの実行をハードウェア的に防止する機能です。コンピュータウイルスが不正にプログラムコードを書き込んだり、実行しないようにすることができます。

暗号化ファイルシステム（EFS）

[022510-21]

EFS（Encrypting File System）は、Windows 10の標準ファイルシステムであるNTFSが持つファイルやフォルダの暗号化機能です。暗号化を行ったユーザー以外、データ復号化が行えないため、高いセキュリティ効果をもたらすことが可能です。

ウイルス検出・駆除

[022508-21]

コンピュータウイルスの検出、識別、および駆除を行うためのアプリケーションとして「ウイルスバスタークラウド」が添付されています。

参照ウイルスバスタークラウドについて
「便利な機能とアプリケーション」の「ウイルスバスタークラウド」

セキュリティチップ機能

[022509-21]

本機はTPM（Trusted Platform Module）と呼ばれるセキュリティチップを実装しており、セキュリティチップ内で暗号化や復号化、鍵の生成を行うことで、強固なセキュリティを実現します。
また、セキュリティチップ上に暗号化キーを持つため、ハードディスク（またはSSD）を取り外して持ち出されても、セキュリティチップ上の暗号化キーを用いて暗号化したデータは読み取られることはありません。

チェック セキュリティチップは、データやハードウェアの完全な保護を保証していません。重要なデータなどの管理や取り扱いには十分注意して、運用を行ってください。
「PCのリセット」、再セットアップを行った場合は、セキュリティチップの初期化を行ってください。

DeviceLock Lite

[022514-21]

DeviceLock Liteは、各種周辺機器の使用を制限することができるアプリケーションです。

参照DeviceLock Liteについて
「便利な機能とアプリケーション」の「DeviceLock Lite」

マネジメント機能について

[022601-21]

本機には、システム管理者のパソコンからネットワークに接続された他のパソコンの電源やシステムを遠隔操作して管理するために、次のようなマネジメント機能があります。

リモートパワーオン（WoL（Wake on LAN））機能
ネットワークブート機能（PXE機能）

リモートパワーオン（WoL（Wake on LAN））機能

[021805-21]

本機におけるLANによるリモートパワーオン（WoL（Wake on LAN））機能（以降、WoL）は次の通りです。

メモタイプVFをお使いの場合は、WoLには対応していません。

電源の切れている状態から電源を入れる
スリープ状態や休止状態からの復帰

チェック

WoLを利用するためには、管理者パソコンにMagic Packetを送信するためのソフトウェア（WebSAM Client Managerなど）のインストールが必要です。
前回のシステム終了（電源を切る、休止状態にする、スリープ状態にする）が正常に行われなかった場合、WoLを行うことはできない、またはWoLで起動してもLANが正常に動作しないことがあります。一度電源スイッチを押してWindowsを起動させ、再度、正常な方法でシステム終了を行ってください。
WoLを使用する場合は10M/100M/1000M Auto-negotiation機能を搭載したハブを使用してください。サポートする速度が1000MbpsのみのハブではWoLは使用できません。
WoLの設定を行った場合は、工場出荷時の設定で使う場合にくらべて、本機のバッテリの消費量が大きくなります。バッテリ駆動時間を優先して本機を使いたい場合は、WoLの設定は行わずに工場出荷時の設定で使用してください。
WoLを使用する場合は、必ずACアダプタを接続した状態で本機をスリープ状態、休止状態または電源が切れている状態にしてください。

WoLを利用するための設定

WoLを利用するには、次の設定を行ってください。

電源を入れ、すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

チェックBIOS セットアップユーティリティが表示されない場合は、いったん本機を再起動して、すぐに【F2】を数回押してください。

参照 BIOSセットアップユーティリティについて
『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」
「Advanced」メニューの「Remote Power On」を「Enabled」に設定する
【F10】を押す
確認の画面が表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

チェック 以下の設定を行う場合は、管理者（Administrator）権限を持つユーザーで行ってください。

「デバイスマネージャー」を開く
「ネットワークアダプター」をダブルクリック
表示されたLANアダプタをダブルクリック
「詳細設定」タブをクリック
「プロパティ」欄の「LAN上のウェークアップのシャットダウン」をクリック
「値」欄で「有効」が選択されていない場合は選択する
「プロパティ」欄の「ウェイク・オン・マジック・パケット」をクリック
「値」欄で「有効」が選択されていない場合は選択し、「OK」ボタンをクリック
再度表示されたLANアダプタをダブルクリック
「電源の管理」タブをクリック
次の項目を確認し、チェックが付いていない場合はチェックを付ける
- 「電力の節約のために、コンピューターでこのデバイスの電源をオフにできるようにする」
- 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
- 「Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする」
「OK」ボタンをクリック
をクリック

以上で設定は完了です。

WoLを利用する設定の解除

WoLを利用する設定を解除する場合は、次の手順で設定を行ってください。

「デバイスマネージャー」を開く
「ネットワークアダプター」をダブルクリック
表示されたLANアダプタをダブルクリック
「詳細設定」タブをクリック
「プロパティ」欄の「LAN上のウェークアップのシャットダウン」をクリック
「値」欄で「無効」が選択されていない場合は選択する
「電源の管理」タブをクリック
下記の設定項目のチェックを外す
- 「このデバイスで、コンピューターのスタンバイ状態を解除できるようにする」
- 「Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする」
「OK」ボタンをクリック
をクリック
再起動する
すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

参照 BIOSセットアップユーティリティについて
『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」
「Advanced」メニューの「Remote Power On」を「Disabled」に設定する
【F10】を押す
確認の画面が表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上で設定は完了です。

ネットワークブート機能（PXE機能）

[021806-21]

ネットワークから起動して管理者パソコンと接続し、次の操作を行うことができます。

OSインストール
BIOSフラッシュ（BIOS ROMの書き換え）
BIOS設定変更

ネットワークブートを使用する場合は、BIOSセットアップユーティリティで設定を行ってください。

電源を入れ、すぐに【F2】を数回押す
BIOSセットアップユーティリティが表示されます。

チェック BIOS セットアップユーティリティが表示されない場合は、いったん本機を再起動して、すぐに【F2】を数回押してください。

参照 BIOSセットアップユーティリティについて
『システム設定』の「システム設定」-「BIOSセットアップユーティリティについて」
「Advanced」メニューの「Network Boot Agent」を「Enabled」に設定する
「Boot」メニューの「Boot Type Order」で、「1st Boot」を「Network」に設定する
【F10】を押す
確認の画面が表示されます。
「Yes」が選択されていることを確認して【Enter】を押す
設定値が保存され、BIOSセットアップユーティリティが終了し、本機が再起動します。

以上でネットワークブートを使用するための設定は完了です。

セキュリティチップを初期化する

[040206-21]

次の手順で、セキュリティチップを初期化してください。
WindowsのBitLocker ドライブ暗号化を利用している場合は、BitLocker ドライブ暗号化を無効にしてからセキュリティチップの初期化を行ってください。

デスクトップのをクリック
をクリックし、「シャットダウン」をクリック
本機の電源スイッチを押す
「コントロールパネル」を表示し、「システムとセキュリティ」→「BitLocker ドライブ暗号化」→左のメニューから「TPM の管理」をクリック
「コンピューターのトラステッドプラットフォームモジュール（TPM）の管理（ローカルコンピューター）」画面が表示されます。
「操作」から、「TPM をクリア」をクリック
「再起動」ボタンをクリック
サインアウトする旨のメッセージが表示され、自動的に再起動します。

チェック 「閉じる」をクリックする必要はありません。

これでセキュリティチップが初期化されました。

辞書攻撃防御機能

[040404-21]

パスワードで保護されたセキュリティを破るために用いられる「辞書攻撃」という手法から、本機を防御するための機能です。

WindowsのBitLocker ドライブ暗号化など、セキュリティチップに関連する機能で、誤ったパスワード入力を繰り返すと一時的にパスワードの入力ができなくなります。
再度、パスワードの入力を行うには、一定時間の経過が必要です。

なお、再度、パスワードの入力が可能になるまでの時間は、誤入力の回数によって決定され、誤入力の回数が多ければ多いほど、入力可能になるまでの時間も長くなります。

本機を修理に出した後

[040602-21]

本機を修理に出し、「マザーボード交換」や「セキュリティチップ交換」、「ハードディスク（またはSSD）交換」、「再セットアップ」等が行われた場合には、セキュリティチップの初期化を行ってください。

チェック セキュリティチップの初期化手順については、「セキュリティチップを初期化する」をご覧ください。

アプリケーションの種類と機能

[060100-21]

本機にインストール、または添付されているアプリケーションはモデルによって異なります。

標準でインストール、または添付されているアプリケーション

アプリケーション	機　能
ECOモード設定ツール^※2	【Fn】＋【F4】、または設定したホットキーでモード（電源プラン）を切り替える
ピークシフト設定ツール	電力需要がピークに達する時間帯の電力消費を他の時間帯に移行する
DeviceLock Lite	周辺機器の使用を制限する
バッテリ・リフレッシュ＆診断ツール	バッテリのリフレッシュと性能診断
ハードディスクデータ消去ツール^※5	ハードディスク（またはSSD）のデータを消去する
ウイルスバスタークラウド	ウイルス対策とマルウェア対策などを行う包括的で高速なセキュリティソフトウェア
OneNote	メモを自由に書き込み保存する
パーティション設定ツール	パーティションの設定変更
HD革命/Eraser Arkシュレッダー	不要となったデータやファイル・フォルダーを完全に抹消する

※2　「ECOモード設定ツール UWPアプリ版」をプリインストール、および「ECOモード設定ツールデスクトップアプリ版」を「アプリケーションディスク」に添付しています。なお、「ECOモード設定ツール UWPアプリ版」と「ECOモード設定ツールデスクトップアプリ版」を併用することはできません。

※5　再セットアップ用ディスクが必要です。機能の詳細、使用方法については『メンテナンスとアフターケアについて』をご覧ください。

モデルによってインストール、または添付されているアプリケーション

◆Office Personal 2016モデル

アプリケーション	機　能
Word 2016	文章を作成する HTMLを作成する
Excel 2016	表計算をする
Outlook 2016	予定やスケジュールを管理する住所録を作るファイルを管理する電子メールを送受信する

◆Office Home & Business 2016モデル

アプリケーション	機　能
Word 2016	文章を作成する HTMLを作成する
Excel 2016	表計算をする
Outlook 2016	予定やスケジュールを管理する住所録を作るファイルを管理する電子メールを送受信する
PowerPoint 2016	プレゼンテーションや企画書を作成する
OneNote 2016	電子ノートブック機能

◆DVD-ROMドライブモデル

アプリケーション	機　能
CyberLink PowerDVD	DVDを再生する

◆DVDスーパーマルチドライブモデル

アプリケーション	機　能
CyberLink PowerDVD	DVDを再生する
CyberLink Power2Go^※1	CD-Rなどにデータを保存する
CyberLink PowerBackup	ファイルをバックアップする

※1　「CyberLink Power2Go UWPアプリ版」をプリインストール、および「CyberLink Power2Go デスクトップアプリ版」を「CyberLink Power2Goディスク」に添付しています。なお、「CyberLink Power2Go UWPアプリ版」と「CyberLink Power2Go デスクトップアプリ版」を併用することはできません。

アプリケーションのインストール

[060200-21]

本機にインストール、または添付されているアプリケーションをインストールする場合の手順を説明します。

チェック

アプリケーションのインストールは、必ず管理者（ユーザー名は半角英数字）でサインインして行ってください。
アプリケーションのインストール先が、ハードディスク（またはSSD）以外のドライブになっていないか確認してください。
アプリケーションをインストールする前にウイルスバスタークラウドをインストールし、手動スキャンを行ってください。手動スキャンの方法については「ウイルスバスタークラウド」ー「使用上の注意」の「手動スキャンについて」をご参照ください。
ウイルスバスタークラウドをインストールし、手動スキャンを行うまで、添付ディスクの他のアプリケーションをインストールしないでください。
「Nxsetup.exe」を使ってインストールする際、アプリケーション名の末尾にタイプや機種情報が表示されている場合があります。
同じアプリケーションが複数表示されている場合は、アプリケーション名の末尾を確認し、お使いのモデルに当てはまるものを選択してください。
「ユーザーアカウント制御」画面が表示された場合は、表示された内容をよく確認し、操作を行ってください。
再セットアップ、PCリセットおよびPCリフレッシュの後に続けてアプリケーションのインストールを行う場合は必ずWindowsの再起動後に行ってください。
アプリケーションの修復インストールはできません。
いったんアンインストールしてから、インストールし直してください。
パソコンの状態によっては、インストール後にWindowsを再起動するまでアプリケーションが使用できない場合があります。その場合は、Windowsを再起動してからアプリケーションを起動してください。
光学ドライブをDドライブとした場合の手順を説明します。
必要に応じて読み替えてください。

インストールする際に、ハードディスク（またはSSD）に空き領域が足りないときは

空き領域のある他のドライブにインストールしてください。
アプリケーションによっては、必要最低限の機能だけをインストールしたり、使用する機能だけを選択してインストールすることで、必要な空き容量を減らせる場合があります。

アプリケーションによってインストール方法は異なります。

アプリケーション	インストール方法
バッテリ・リフレッシュ＆診断ツール	工場出荷状態でインストールされています。改めてインストールする場合は「「Nxsetup.exe」を使ってインストールする」をご確認ください。
ECOモード設定ツールデスクトップアプリ版	工場出荷状態ではインストールされていません。インストール方法は「「Nxsetup.exe」を使ってインストールする」をご確認ください。なお、事前に「ECOモード設定ツール UWPアプリ版」をアンインストールする必要があります。
ウイルスバスタークラウド DeviceLock Lite ピークシフト設定ツールパーティション設定ツール	工場出荷状態ではインストールされていません。インストール方法は「「Nxsetup.exe」を使ってインストールする」をご確認ください。
CyberLink PowerDVD CyberLink PowerBackup HD革命/Eraser Arkシュレッダー	工場出荷状態ではインストールされていません。インストール方法は「アプリケーションのディスクからインストールする」をご確認ください。
CyberLink Power2Go デスクトップアプリ版	工場出荷状態ではインストールされていません。インストール方法は「アプリケーションのディスクからインストールする」をご確認ください。なお、事前に「CyberLink Power2Go UWPアプリ版」をアンインストールする必要があります。
Office	工場出荷時の状態で、各アプリがインストールされています。工場出荷時と同じ状態にインストールする場合は「Officeをインストールする」をご確認ください。

「Nxsetup.exe」を使ってインストールする

Windowsを起動する
光学ドライブに「アプリケーションディスク」をセットする
「スタート」ボタン（）をクリック
「Windows システムツール」をクリック
「ファイル名を指定して実行」をクリック
「名前」に次のように入力し、「OK」ボタンをクリック
D:\Nxsetup.exe
インストールしたいアプリケーションを選択し、「インストール」ボタンをクリック
これ以降の操作は画面の指示に従ってください。
インストールが完了したら、Windowsを再起動する
Windowsを再起動後、光学ドライブから「アプリケーションディスク」を取り出す

以上でインストールは完了です。

アプリケーションのディスクからインストールする

インストールしたいアプリケーションによって、使用するディスク、フォルダ名、「名前」に入力するパスが異なります。

アプリケーション	ディスク	フォルダ名	入力パス
HD革命/Eraser Arkシュレッダー	アプリケーションディスク	ArkShredder	D:\ArkShredder\ArkShredder6R2Setup.exe
CyberLink PowerDVD	CyberLink PowerDVD ディスク	POWERDVD(Win10)	D:\POWERDVD(Win10)\setup.exe
CyberLink Power2Go	CyberLink Power2Go ディスク	Power2Go(Win10)	D:\Power2Go(Win10)\Setup.exe
CyberLink PowerBackup	CyberLink PowerBackup ディスク	PowerBackup(Win10)	D:\PowerBackup(Win10)\setup.exe

Windowsを起動する
光学ドライブにディスクをセットする
「スタート」ボタン（）をクリック
「Windows システムツール」をクリック
「ファイル名を指定して実行」をクリック
「名前」にパスを入力し、「OK」ボタンをクリック
パスは上記表の「入力パス」をご覧ください。

これ以降の操作は画面の指示に従ってください。
インストールが完了したら、光学ドライブからディスクを取り出し、Windowsを再起動する

以上でインストールは完了です。

Officeをインストールする

チェックOfficeのインストールを行うには、インターネットへの接続環境が必要となります。

「スタート」ボタン（）をクリックし、「Microsoft Office Webサイト」→「Office を再インストールする」へアクセスして、再インストールを行ってください。

アプリケーションのアンインストール

[060300-21]

本機にインストールされているアプリケーションまたは購入後にインストールされた本機添付のアプリケーションのアンインストールの手順を説明します。アプリケーションには「デスクトップアプリ」と「ストアアプリ」があり、アンインストール方法が異なります。
ご自分でインストールされた別売のアプリケーションのアンインストールについては、そのアプリケーションに添付されたマニュアルをご覧ください。

チェック

アプリケーションのアンインストールは、必ず管理者（ユーザー名は半角英数字）でサインインして行ってください。
アプリケーションをアンインストールした後に、システムの復元機能でアンインストール前の状態に復元しても、復元されたアプリケーションは正常に動作しない場合があります。また、復元されたアプリケーションを「コントロールパネル」→「プログラム」の「プログラムのアンインストール」からアンインストールしても、アンインストールできない場合があります。
その場合は、そのアプリケーションのマニュアルをご覧になり、インストールの操作を行ってください。復元の状況によって、インストールもしくはアンインストールが開始されます。
アンインストールが開始されたら、画面の指示に従い、アンインストールを行ってください。インストールが開始されたら、画面の指示に従ってインストールを行い、インストール完了後にマニュアルをご覧になり、アンインストールを行ってください。
「ユーザーアカウント制御」画面が表示された場合は、表示された内容をよく確認し、操作を行ってください。
アプリケーションのアンインストール中に、すでにアンインストールされている旨のメッセージが表示されることがあります。その場合でも正常にアンインストールは完了しており、動作に影響はありません。
アプリケーションのアンインストール中に「インストールを続行するには、次のアプリケーションを終了する必要があります」と表示されたら、「セットアップの完了後、アプリケーション自動的に終了して、再起動する(C)」を選択し、「OK」ボタンをクリックしてください。
アプリケーションのアンインストール中に「システムの実行中に更新できないファイルまたはサービスを、セットアップで更新する必要があります。続行する場合は、セットアップを完了するために再起動が必要となります。」と表示されたら、「OK」ボタンをクリックしてください。
ECOモード設定ツール UWPアプリ版をアンインストールする場合は、「ECOモード設定ツール」をご覧ください。

「設定」からアンインストールする

「設定」からアンインストールできます。アプリケーション一覧の表示方法を変更できるため、目的のアプリをすばやく見つけることができます。デスクトップアプリとストアアプリの両方をアンインストールできます。
次の手順で行います。

「設定」を表示する
「アプリ」をクリック
「アプリと機能」をクリック
一覧から、アンインストールしたいアプリケーションをクリック
「アンインストール」をクリック
画面が表示された場合は、画面の指示に従って操作を進める

以上でアンインストールは完了です。

スタートメニューのアプリ一覧からアンインストールする

スタートメニューのアプリ一覧からアンインストールできます。デスクトップアプリとストアアプリの両方をアンインストールできます。
次の手順で行います。

「スタート」ボタン（）をクリック
アプリ一覧から、アンインストールしたいアプリケーションを右クリックし、表示されたメニューから「アンインストール」をクリック
メモデスクトップアプリの場合、以降は「コントロールパネルからアンインストールする」の手順3から操作を行ってください。
画面が表示された場合は、画面の指示に従って操作を進める

以上でアンインストールは完了です。

スタートメニューのタイルからアンインストールする

スタートメニューのタイルに表示されているアプリケーションをアンインストールできます。
次の手順で行います。

メモスタートメニューのタイルにピン止めしているデスクトップアプリもアンインストールできます。

「スタート」ボタン（）をクリック
スタートメニューのタイルから、アンインストールしたいアプリケーションを右クリックし、表示されたメニューから「アンインストール」をクリック
メモデスクトップアプリの場合、以降は「コントロールパネルからアンインストールする」の手順3から操作を行ってください。
画面が表示された場合は、画面の指示に従って操作を進める

以上でアンインストールは完了です。

コントロールパネルからアンインストールする

コントロールパネルからアンインストールできます。デスクトップアプリのみアンインストールできます。
次の手順で行います。

「コントロールパネル」を表示する
「プログラム」の「プログラムのアンインストール」をクリック
一覧から、アンインストールしたいアプリケーションをクリック
「アンインストール」、「変更」、「アンインストールと変更」のいずれかをクリック
メモアプリケーションによってクリックするボタン名が異なります。必要に応じて読み替えてください。
画面が表示された場合は、画面の指示に従って操作を進める

以上でアンインストールは完了です。

チェック 「コントロールパネル」→「プログラム」の「プログラムのアンインストール」でアプリケーションを選択して「アンインストール」、または「アンインストールと変更」をクリックした後は、中断してもそのままではアプリケーションを使用できない場合があります。
その際にはWindowsを再起動後、アプリケーションを使用してください。

Office Personal 2016

[063500-01]

概要
初回起動手順
使用上の注意
インストール
アンインストール

概要

Word 2016、Excel 2016、Outlook 2016が同梱されています。
機能の詳細や操作方法、最新情報については、以下をご覧ください。

●機能の詳細や操作方法

各Office アプリケーションのヘルプ

●Office Personal 2016の最新の情報

http://office.microsoft.com/ja-jp/

チェック Webサイトを定期的にご覧になり、最新情報を確認することをおすすめします。

初回起動手順

初回起動によりライセンス認証を完了させる必要があります。
以下の初回起動手順を行ってください。

チェック

ライセンス認証が完了していない場合、アプリ起動時に認証画面が表示されます。初回起動した日から5日間試用することができます。5日間を経過すると機能が制限され、認証が完了するまで閲覧専用となります。
ライセンス認証が完了すると、ほかのOfficeアプリで再度行う必要はありません。
初回起動手順は、マイクロソフト社によるアップデートなどで変更される場合があります。その場合は、画面の手順に従って入力してください。

スタートメニューからWord2016、Excel2016などOfficeアプリのいずれかをクリック
「開始する」画面が表示されたら、「ライセンス認証」をクリック
「プロダクトキーを入力してください」と表示されたら、プロダクトキーを入力し、「インストール」をクリック
チェックプロダクトキーはOfficeカード自体に記載されています。
「最初に行う設定です。」と表示されたら、「同意する」をクリック 「使用許諾契約書を読む」の内容を確認後、「OK」ボタンをクリックし、また「同意する」をクリックしてください。
「準備ができました。」画面が表示されたら、「XXXX（Office アプリ名）の使用を開始」をクリック Officeアプリの画面に戻ります。

以上で初回起動手順は終了です。

使用上の注意

Microsoft^® Updateについて

Office の安定性と安全性を向上させるための更新プログラムが提供されています。
Office を最新の状態に保つために、Microsoft^® Updateを定期的に実施してください。

チェック

Microsoft^® Updateを行うにはインターネットに接続できる環境が必要です。
Microsoft^® Updateは必ずOfficeの「初回起動手順」を済ませてから実施してください。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

Office Home & Business 2016

[063600-01]

概要
初回起動手順
使用上の注意
インストール
アンインストール

概要

Word 2016、Excel 2016、Outlook 2016、PowerPoint 2016、OneNote 2016が同梱されています。
機能の詳細や操作方法、最新情報については、以下をご覧ください。

●機能の詳細や操作方法

各Office アプリケーションのヘルプ

●Office Home & Business 2016の最新の情報

http://office.microsoft.com/ja-jp/

チェック Webサイトを定期的にご覧になり、最新情報を確認することをおすすめします。

初回起動手順

初回起動によりライセンス認証を完了させる必要があります。
以下の初回起動手順を行ってください。

チェック

ライセンス認証が完了していない場合、アプリ起動時に認証画面が表示されます。初回起動した日から5日間試用することができます。5日間を経過すると機能が制限され、認証が完了するまで閲覧専用となります。
ライセンス認証が完了すると、ほかのOfficeアプリで再度行う必要はありません。
初回起動手順は、マイクロソフト社によるアップデートなどで変更される場合があります。その場合は、画面の手順に従って入力してください。

スタートメニューからWord2016、Excel2016などOfficeアプリのいずれかをクリック
「開始する」画面が表示されたら、「ライセンス認証」をクリック
「プロダクトキーを入力してください」と表示されたら、プロダクトキーを入力し、「インストール」をクリック
チェックプロダクトキーはOfficeカード自体に記載されています。
「最初に行う設定です。」と表示されたら、「同意する」をクリック
「使用許諾契約書を読む」の内容を確認後、「OK」ボタンをクリックし、また「同意する」をクリックしてください。
「準備ができました。」画面が表示されたら、「XXXX（Office アプリ名）の使用を開始」をクリック
Officeアプリの画面に戻ります。

以上で初回起動手順は終了です。

使用上の注意

Microsoft^® Updateについて

チェック

Microsoft^® Updateを行うにはインターネットに接続できる環境が必要です。
Microsoft^® Updateは必ずOfficeの「初回起動手順」を済ませてから実施してください。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

DeviceLock Lite

[061200-21]

概要
使用上の注意
インストール
アンインストール

概要

DeviceLock Lite（以下、DeviceLock）は、外部デバイスへのデータ漏えいを防止する情報漏えい対策ソフトウェアです。
機能の詳細や操作方法、制限事項については、以下をご覧ください。

●機能の詳細や操作方法、制限事項

DeviceLock User Manual（「アプリケーションディスク」内の「DeviceLock\DeviceLock User Manual.chm」）

使用上の注意

CyberLink Power2Goと同時に使用する場合の注意

DeviceLockで書き込みを制限していると、CyberLink Power2Goを使用してメディアへ書き込みやファイルバックアップはできません。
メディアへ書き込みやファイルバックアップを行う場合は、DeviceLockで光学ドライブを機器単位で有効に設定するか、書き込み制限を解除してください。

CyberLink PowerDVDと同時に使用する場合の注意

バッテリ駆動中に、CyberLink PowerDVDを使用してDVDを再生する場合は、CyberLink PowerDVDの電源設定を変更する必要があります。
設定方法については、「CyberLink PowerDVD」の「使用上の注意」をご覧になり確認してください。

Bluetoothの制御をする場合の注意

Bluetoothの制御機能は、マウス、キーボードのみ使用禁止にできます。
携帯電話等とのファイル送受信については使用禁止にできません。

各種デバイス接続時の注意

DeviceLockの制御機能は、接続したデバイスを監視するため、通常の接続よりも認識に時間がかかる場合があります。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

ECOモード設定ツール

[061400-21]

概要
使用上の注意
インストール
アンインストール

概要

【Fn】＋【F4】、または設定したホットキーで簡単にモード（電源プラン）を切り替えることができます。
機能の詳細、操作方法については、以下をご覧ください。

参照 機能の詳細、操作方法について
「本機の機能」の「省電力機能」-「ECOモード機能」

設定方法

「スタート」ボタン（）をクリック
起動するアプリケーションをクリック
アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

使用上の注意

工場出荷時には、「ECOモード設定ツール UWPアプリ版」がプリインストールされています。
「ECOモード設定ツール UWPアプリ版」は、「UWPモジュール」、および「UWP用ドライバモジュール」で構成されています。
「ECOモード設定ツールデスクトップアプリ版」は、「アプリケーションディスク」に格納されており、「デスクトップアプリモジュール」で構成されています。
「ECOモード設定ツール UWPアプリ版」と「ECOモード設定ツールデスクトップアプリ版」の機能は同じです。
「ECOモード設定ツール UWPアプリ版」と「ECOモード設定ツールデスクトップアプリ版」は併用することができません。
「ECOモード設定ツールデスクトップアプリ版」をインストールする場合は、下記の手順をご覧になり、「UWPモジュール」、および「UWP用ドライバモジュール」から構成される「ECOモード設定ツール UWPアプリ版」を事前にアンインストールしてください。
チェック 「ECOモード設定ツール UWPアプリ版」は、アンインストールを行うと再インストールすることはできません。「ECOモード設定ツールデスクトップアプリ版」をインストールし、ご使用ください。
1. 「設定」を表示する
2. 「アプリ」をクリック
3. 「アプリと機能」をクリック
4. 一覧から、「ECOモード設定ツール」をクリック
5. 「アンインストール」をクリック
6. 一覧から「ECOモード設定ツールLibrary」をクリック
7. 「アンインストール」をクリック
  画面が表示された場合は、画面の指示に従って操作を進めてください。

インストール

「ECOモード設定ツールデスクトップアプリ版」をインストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

「ECOモード設定ツールデスクトップアプリ版」をアンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

ピークシフト設定ツール

[061500-21]

概要
インストール
アンインストール

概要

電力需要がピークに達する時間帯の電力消費を、他の時間帯に移行することをピークシフトといいます。
本機は、「ピークシフト設定ツール」で設定を行うことで「ピークシフト機能」を使用できます。
機能の詳細や使用上の注意、操作方法については、以下をご覧ください。

参照 機能の詳細や使用上の注意、操作方法について
「本機の機能」の「省電力機能」-「ピークシフト機能」

設定方法

「スタート」ボタン（）をクリック
起動するアプリケーションをクリック
アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

CyberLink Power2Go

[061900-01]

概要
使用上の注意
インストール
アンインストール

概要

CyberLink Power2Goの主な機能

CyberLink Power2Go は、すべてのドライブおよびディスク (CD、DVDなど) に対応するPC向けのオールメディアライティングソフトです。
CyberLink Power2Go を使うと、データディスクやミュージックディスクなどの作成、書き込みができます。ディスクユーティリティーを使ってディスクを消去、コピーすることもできます。

対応するファイルタイプ

データディスク (あらゆるファイルタイプが書き込み可能なもの) を除き、音楽、動画、画像ディスクの作成時にインポート可能なファイル形式は次の通りです。

音声形式:MP3、M4A、WAV、WMA
動画形式:ASF、AVI、DAT、DVR-MS、M2T、M2TS、MOV、MOD、MP4、MPE、MPEG、MPG、MTS、TS、TOD、VOB、VRO、WMV、WTV

対応するディスクタイプ

CyberLink Power2Go は次のディスクタイプの書き込みに対応しています。

CD:CD-R/RW
DVD:DVD-R/RW、DVD-R/RW DL、DVD+R/RW、DVD+R/RW DL、DVD-RAM

●機能の詳細や操作方法

CyberLink Power2Goのヘルプ

起動方法

「スタート」ボタン（）をクリック
起動するアプリケーションをクリック
アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

使用上の注意

工場出荷時には、「CyberLink Power2Go UWPアプリ版」がプリインストールされています。
「CyberLink Power2Go UWPアプリ版」は、「UWPモジュール」で構成されています。
「CyberLink Power2Go デスクトップアプリ版」は、「CyberLink Power2Go ディスク」に格納されており、「デスクトップアプリモジュール」で構成されています。
「CyberLink Power2Go UWPアプリ版」と「CyberLink Power2Go デスクトップアプリ版」の機能は同じです。
「CyberLink Power2Go UWPアプリ版」と「CyberLink Power2Go デスクトップアプリ版」は併用することができません。「CyberLink Power2Go デスクトップアプリ版」をインストールする場合は、「CyberLink Power2Go UWPアプリ版」をアンインストールしてください。
「CyberLink Power2Go UWPアプリ版」は、アンインストールするか、または購入した「再セットアップ用メディア」を使用して本機の再セットアップを行うと、再インストールすることはできません。「CyberLink Power2Go デスクトップアプリ版」をインストールし、ご使用ください。
データディスクを書き込む際に、コンテンツが追記可能なマルチセッションディスクを作成することができます (ディスクに空き容量がある場合)。CD、DVDへの書き込みで、マルチセッションディスクを作成することができます (追記禁止を選択していない場合)。
マルチセッションディスクでは、ディスク容量が上限に達するか、追記禁止を選択するまで、コンテンツを何度も追記することができます。
媒体に傷が付いていたり、誤ってデータを削除してしまうと、データの復旧ができません。重要なデータは必ずバックアップを取るようにしてください。
書き込みまたはフォーマットを行っている際に表示される進捗状況バー、および推定残り時間は、実際の処理と合わない場合がありますが動作に影響はありません。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

CyberLink PowerDVD

[062000-21]

概要
使用上の注意
インストール
アンインストール

概要

DVDを再生することができます。
機能の詳細、操作方法については、以下をご覧ください。

●機能の詳細や操作方法

CyberLink PowerDVDのヘルプ

チェック

CyberLink PowerDVDでは音楽CD、ビデオCD、およびDVD-Audioの再生はサポートしていません。
本機では、リージョンコード（国別地域番号）が「ALL」または「2」が含まれているDVDのみ再生することができます。

起動方法

「スタート」ボタン（）をクリック
起動するアプリケーションをクリック
アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

使用上の注意

CyberLink PowerDVDの起動中は、次のことに注意してください。
- 他のソフトを起動しないでください。コマ落ちが発生する場合があります。
- ソフトによっては（同じように映像を表示するタイプのソフトなど）、他のソフトが起動できないことがあります。
- 再生中は省電力状態（スリープや休止状態）へ移行しないようになっています。電源スイッチやスタートメニューなどを使って強制的にスリープや休止状態にしないでください。
CyberLink PowerDVDを起動中に解像度/表示色/表示するディスプレイ/デュアルディスプレイ環境時のモニタ位置の変更など、おこなわないでください。
デュアルディスプレイ機能を使っているときにディスクを再生すると、プライマリに設定されているデバイスのみに表示される場合があります。
HDCP（High-bandwidth Digital Content Protection）規格に対応していない外部ディスプレイでは、著作権保護された映像をデジタル出力できません。
スナップ機能をご利用の場合、デスクトップ画面のサイズによっては、CyberLink PowerDVDの一部の機能が使用できない場合があります。CyberLink PowerDVDをご使用になる場合は、デスクトップを全画面表示にしてください。
電源プランを「ECO」にすると、CyberLink PowerDVDは正常に動作しない可能性があります。その場合は電源プランを「標準」に変更してください。
お使いの外部ディスプレイによっては、CyberLink PowerDVDのフルスクリーン表示時に再生画面が画面サイズに収まりきらなかったり、画面サイズより小さく表示される場合があります。このような場合は、次の手順でディスプレイの設定を変更してください。
1. 「アクションセンター」を表示する
2. 「すべての設定」をクリック
3. 「システム」をクリック
4. 「ディスプレイ」をクリック
5. 「テキスト、アプリ、その他の項目のサイズを変更する」欄で推奨値を選択する
6. 「一部のアプリは、サインアウトするまで、拡大縮小の設定に応答しません。」と表示されたら、「今すぐサインアウトする」をクリック
  Windowsからサインアウトします。
  サインイン画面が表示されたら、サインインしなおしてください。
DVD再生開始時やDVDディスク内タイトルの切り替え時に時間がかかることがあります。
ビットレートの高い映像では、スムーズな再生品質を得られない場合があります。
DVDコンテンツの作り方により、メニュー等でマウス選択できない場合があります。
DVDタイトルの中には、DVD再生用アプリケーションを含んだものがありますが、インストールする必要はありません。
ディスク再生時にACアダプタを接続した状態で使用することをおすすめします。
CyberLink PowerDVD でディスクが認識しない場合は、次のような原因が考えられます。

＜ディスクの確認＞
- 記録面に傷や指紋などの汚れがついている
  ディスクに傷が付いていると、使用できない場合があります。
  また、汚れている場合は、乾いたやわらかい布で内側から外側に向かって拭いてから使用してください。
- ディスクが光学ドライブに正しくセットされていない
  セットされているディスクの表裏を確認して、光学ドライブのディスクトレイの中心に、きちんとセットしてください。
- 書き込みに失敗したディスク
  書き込みに失敗したディスクは読み込めない場合があります。
- ファイナライズされていないディスク
  デジタルビデオカメラや、ライティングソフトで作成した場合、ファイナライズを行わないと、光学ドライブで読めない場合があります。
- 映像データファイルを記録したディスク
  CyberLink PowerDVDはファイル再生には対応しておりません。
  他の映像再生アプリケーション（Windows Media Playerなど）をご利用ください（その場合には、他社・コミュニティなどが用意するコーデックが必要になることがあります）。
- ディスクの劣化
  記録ディスクの品質により、経年劣化、光劣化などを起こすことがあります。
  ディスクを交換して試してみてください。
＜ディスクの規格の確認＞
AVCREC、AVCHD、ブルーレイディスクを再生させようとした可能性があります。
本機で使用できるディスクの規格を確認してください。
- AVCREC規格で記録されたDVD
  著作権保護付きで、DVD媒体にハイビジョン画質のデータを記録するための規格
- AVCHD規格で記録されたDVD
  ハイビジョン映像を撮影・録画するデジタルビデオカメラの規格
参照 本機で使用できるディスク
「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。
/support/

＜光学ドライブの確認＞
- 光学ドライブの読み取りレンズが汚れているため読み取り不良になる。
  ほこりや油膜などによりレンズが汚れていると、読み込みに失敗したり、読み込み時間が長くなったりすることがあります。
  レンズクリーナーでレンズをクリーニングしてください。
- 光学ドライブが、使用可能ハードウェアとして認識されていない。
  DeviceLock Liteは周辺機器の使用を制限することができます。
  光学ドライブを使用不可に設定していないか確認してください。
VGA変換アダプタを使用して外部ディスプレイに接続した環境では、著作権保護されたコンテンツの再生はサポートしていません。
DeviceLock Liteをインストールしている環境でバッテリ駆動中にCyberLink PowerDVDでDVD再生を行う場合、CyberLink PowerDVDの設定変更が必要です。
以下の手順でCyberLink PowerDVDの設定変更をおこなってください。
1. 光学ドライブにディスクがセットされている場合、ディスクを取り出す
2. 「CyberLink PowerDVD」を起動する
3. CyberLink PowerDVDの画面下部にあるをクリック
4. 「モバイル電源設定」をクリック
5. 「電源設定」で「パフォーマンス優先」を選び、「OK」をクリック
  チェックCyberLink PowerDVDのバージョンによっては、「電源設定」がない場合があります。
  その場合は設定を変更する必要はありません。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

チェック アンインストール中に「CyberLink PowerDVD の個人設定を保持しますか？」と表示されたら、「いいえ」ボタンをクリックしてください。

CyberLink PowerBackup

[064400-01]

概要
使用上の注意
インストール
アンインストール

概要

CyberLink PowerBackup は、ローカルディスクにあるデータをDVD等の外部メディアにバックアップできるバックアップソフトウェアです。

CyberLink PowerBackupの主な機能

バックアップ、リストアおよび比較機能
完全 (すべて)、増分および差分バックアップ
バックアップ間隔スケジュールの設定 (1 回、毎日、毎週、毎月)
複数ボリュームバックアップ
CD-R/-RW、DVD-R/-RW、DVD+R/+RW、DVD-R DL/+R DLおよびDVD-RAMディスクタイプのサポート
すでにファイルが含まれているディスクなど、あらゆるディスクサイズに合わせて自動調整
ハードディスク、USB、MO ドライブのサポート
データ圧縮
パスワード保護
特定の拡張子のファイルにフィルターを適用するため、フィルターリストを作成
ファイルの検索
バックアップファイルの名前を指定

●機能の詳細や操作方法

CyberLink PowerBackupのヘルプ

起動方法

「スタート」ボタン（）をクリック
起動するアプリケーションをクリック
アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

使用上の注意

ヘルプは多重起動できます。
ネットワークに接続していない状態で、アップグレードボタンを押しても反応しません。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

ウイルスバスタークラウド

[063000-21]

概要
使用上の注意
インストール
アンインストール

概要

ウイルスバスタークラウドは、リアルタイムのウイルス対策とマルウェア対策、迷惑メール対策、情報漏えい対策機能などを搭載した、包括的なセキュリティソフトウェアです。
機能の詳細、操作方法、制限事項、および最新情報については、以下をご覧ください。

●機能の詳細や操作方法

ウイルスバスタークラウドのヘルプとサポート情報、およびランサムウェア対策ヘルプ

チェック ウイルスバスタークラウドのヘルプやサポート情報などを確認するには、インターネットへの接続が必要です。

●動作環境、制限事項に関する情報

無料体験版の有効期間は、初めてウイルスバスタークラウドをセットアップした時点から90日間です。有効期間が終了すると、すべての機能が利用できなくなります。
ウイルスバスタークラウドを引き続きご利用になる場合は、製品版を購入する必要があります。
購入に関する詳細な情報は、以下のウェブサイトをご覧ください。
http://www.trendmicro.co.jp/

●ウイルスバスタークラウドの最新の情報

http://www.trendmicro.co.jp/

チェック コンピュータウイルスを検出した場合は、『メンテナンスとアフターケアについて』をご覧のうえ、対処してください。

起動方法

「スタート」ボタン（）をクリック
「ウイルスバスタークラウド」をクリック
「ウイルスバスターの表示」をクリック

ウイルスバスタークラウドのメイン画面が表示されます。

使用上の注意

アップデートについて

ウイルスバスタークラウドのアップデートは、インターネットに接続して行われます。自動アップデート機能を利用するには、コンピュータを常にインターネットに接続しておく必要があります。

長期間、インターネットに接続せずにいると、アップデートを促す画面が表示されることがあります。画面の指示に従ってアップデートを行ってください。
オンラインユーザ登録を行うと、自動アップデート機能が常に有効になるため、通常は手動でアップデートする必要はありません。

スキャンについて

ウイルスバスタークラウドは、定期的にウイルスやスパイウェアのスキャンを行います。よって、通常は手動でスキャンする必要はありません。ただし、以下のような場合はコンピュータにウイルスやスパイウェアが潜んでいる可能性があるため、手動でスキャンを行ってください。

ウイルスバスタークラウドをインストールした直後
しばらくインターネットに接続していなかった場合

手動スキャンを行う場合は、「手動スキャンについて」を参照してください。

手動スキャンについて

手動スキャンを行う場合は、次の手順で行ってください。

「ウイルスバスタークラウド」を表示する
「スキャン」をクリック
スキャンが終了すると、スキャン結果が表示されます。
スキャン結果を確認し、「閉じる」をクリック

以上で手動スキャンは終了です。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

OneNote

[063900-01]

概要

メモを自由に書き込んで保存できる電子ノートのストアアプリです。

チェック OneNoteを使用するには、インターネットに接続できる環境とMicrosoftアカウントが必要です。

起動方法

「スタート」ボタン（）をクリック
起動するアプリケーションをクリック
アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

パーティション設定ツール

[064600-21]

概要
使用上の注意
インストール
アンインストール

概要

パーティションのサイズ変更や分割、結合などをすることができます。

●機能の詳細や操作方法

パーティション設定ツールのヘルプ

起動方法

「スタート」ボタン（）をクリック
「NEC Personal Computers, Ltd」をクリック
「パーティション設定ツール」をクリック
パーティション設定ツールの画面が表示されます。

使用上の注意

パーティション設定ツールをご利用する時は、ACアダプタを接続してください。
あらかじめデータのバックアップをしてください。パーティションの変更の仕方によっては、データが失われる場合（ボリュームの削除等）があります。万一に備えて、データのバックアップをしておくことをお奨めします。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

HD革命/Eraser Arkシュレッダー

[064900-21]

概要
使用上の注意
インストール
アンインストール

概要

HD革命/Eraser ArkシュレッダーはWindowsを使用中に生成され、その後に不要となったデータやファイル・フォルダーを完全に抹消するためのソフトウェアです。
機能の詳細、操作方法については、以下をご覧ください。

●機能の詳細や操作方法、制限事項

HD革命/Eraser Arkシュレッダーのヘルプ

起動方法

「スタート」ボタン（）をクリック
「アーク革命シリーズ」をクリック
「Arkランチャー」をクリック
HD革命/Eraser Arkシュレッダーの画面が表示されます。

使用上の注意

抹消したデータは復旧用ソフトウェアでは復元できません。抹消するデータは十分に注意して選択してください。
ファイルのサイズ、ハードウェアの速度によっては抹消に大変時間がかかることがあります。バッテリ切れ防止のためACアダプタを使用してください。
抹消中にコンピューターの電源を切ったりリセットボタンを押したりすると、データが不完全な状態で残ってしまう場合があります。
HD革命/Eraesr Arkシュレッダーは、BitLockerで保護されているドライブの抹消には非対応となります。
(抹消を実行することはできますが、ディスクへの書き込みはBitLockerにより暗号化されます。実際のディスクには暗号化後のデータが書き込まれますのでご注意ください。)
DeviceLock Liteでデバイスへの書き込みを制限していると、そのデバイス上のデータの抹消ができません。
（抹消を実行すると、抹消できなかったデータを示す画面が表示されます。）
デバイス上のデータを抹消する場合は、DeviceLock Liteでそのデバイスへの書き込み制限を解除してください。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

バッテリ・リフレッシュ＆診断ツール

[065000-21]

概要
使用上の注意
バッテリのリフレッシュと性能診断を実行する
バッテリのリフレッシュと性能診断を自動実行する
バッテリパックの充電モードを設定する
インストール
アンインストール

概要

「バッテリ・リフレッシュ＆診断ツール」を使用することで、バッテリのリフレッシュと性能診断、バッテリのリフレッシュと診断の自動実行ができます。

●機能の詳細や操作方法

バッテリ・リフレッシュ＆診断ツールのヘルプ

チェック バッテリ・リフレッシュ＆診断ツールがインストールされていない場合、ピークシフト機能は使用できません。また、著しく劣化したバッテリパックの充電停止機能も使用できません。

起動方法

「スタート」ボタン（）をクリック
起動するアプリケーションをクリック
アプリケーションと同じ名前のフォルダが表示された場合はフォルダをクリックし、アプリケーションをクリックしてください。

使用上の注意

本機を起動した直後にバッテリ・リフレッシュ＆診断ツールを起動すると、一部の機能が正しく動作しません。バッテリ・リフレッシュ＆診断ツールは、本機を起動後1分ほどたってから起動してください。

バッテリのリフレッシュと性能診断を実行する

バッテリのリフレッシュと性能診断は、次の手順で行います。

チェック バッテリのリフレッシュと性能診断を行う場合には、本機にバッテリパックとACアダプタが接続されている必要があります。

「バッテリ・リフレッシュ＆診断ツール」を表示する
「開始」ボタンをクリック
確認画面が表示されます。
内容を確認し、「はい」ボタンをクリック
バッテリのリフレッシュが開始されます。
バッテリのリフレッシュ終了後、性能診断が行われます。

メモ

確認画面、および実行中の画面で「終了後、自動的にスリープ状態にする」にチェックを付けると、バッテリのリフレッシュと性能診断が終了した後、本機がスリープ状態になります。
アクションセンターの「非通知モード」がオフになっているときに、実行中の画面で「通知領域に格納」ボタンをクリックすると、実行中の画面を閉じてタスクバーの通知領域に本ツールのアイコンを表示します。
通知領域のアイコンにマウスポインタを合わせるとリフレッシュの進行状況を表示しますが、アクションセンターの「非通知モード」の設定を切り替えたあと、「非通知モード」をオフにしても、マウスポインタを合わせた時にリフレッシュの進行状況を表示しない場合があります。
このようなときは、下記の手順でバッテリのリフレッシュと性能診断の進行状況を表示させることができるようになります。
1. 通知領域に表示される本ツールのアイコンをクリック
2. バッテリ・リフレッシュ＆診断ツールの画面で、「通知領域に格納」をクリック
アクションセンターの「すべての設定」-「システム」の「通知とアクション」で本ツールからの通知を表示しない設定にした場合でも、リフレッシュ実行中の画面で「通知領域に格納」ボタンをクリック後、通知領域のアイコンから作業状況を表示させると本ツールからの通知表示が自動的にオンになり、作業状況を再度表示する場合があります。

チェック

バッテリのリフレッシュを中断する場合は、「中止」ボタンをクリックし、画面の指示に従ってください。また、バッテリのリフレッシュを中断した場合、性能診断は行われません。
「バッテリ状態」に「劣化」と表示された場合、バッテリパックの交換をおすすめします。
「バッテリ状態」に「警告」と表示された場合、バッテリパックを交換してください。また、バッテリパックへの充電やバッテリのリフレッシュは、安全のため行えなくなります。

バッテリのリフレッシュと性能診断を自動実行する

バッテリのリフレッシュと性能診断の自動実行は、次の手順で設定します。

チェック バッテリのリフレッシュと性能診断を自動実行する場合には、設定した時間に本機が以下の状態であることが必要です。

ACアダプタとバッテリパックが接続されている。
電源がシャットダウンされていない（起動中、スリープ状態、休止状態の場合は実行可能です）。
管理者（Administrator）権限を持たないユーザーで自動実行を設定した場合、設定したユーザーでサインインしている。
管理者（Administrator）権限を持ち、Windows パスワードを持たないユーザーで自動実行を設定した場合、設定したユーザーでサインインしている。

「バッテリ・リフレッシュ＆診断ツール」を表示する
「次回開始日時の設定」ボタンをクリック
「次回の実行日時を指定する」を選択し、実行時間を設定する
必要に応じて以下の項目も設定してください。
- 「Windows パスワード」
  Windows のサインインパスワードを設定している場合は、この欄にパスワードを入力する
- 「終了後、自動的にスリープ状態にする」
  自動実行終了後、本機をスリープ状態にする場合にはチェックを付ける
チェック 管理者（Administrator）権限を持たないユーザーで設定を行っている場合、「Windows パスワード」欄は表示されません。
「OK」ボタンをクリック

以上でバッテリのリフレッシュと性能診断の自動実行の設定は完了です。

バッテリパックの充電モードを設定する

バッテリパックの充電モードを設定できます。

チェック 充電モードの設定は、バッテリ・リフレッシュ＆診断ツールでのみ変更可能です。

メモ

現在取り付けているバッテリパックの充電モードは、バッテリ・リフレッシュ＆診断ツールの「現在のモード」欄で確認できます。
バッテリは、使い続けていくうちに、バッテリの電源のみでパソコンを使用できる時間が以前よりも短くなっていきます。このようなときは、バッテリのリフレッシュを実行することでバッテリの性能を回復できます。

「バッテリ・リフレッシュ＆診断ツール」を表示する
「充電モードの設定」ボタンをクリック

設定するモードを選択する

設定可能なモードは次のとおりです。

モード	説明
フル充電モード	100%まで充電する通常のモードです。
8割充電モード	充電を80%までにすることで、バッテリパックの劣化を抑えるモードです。
5割充電モード	50%まで充電します。バッテリパックを取り外して保管する場合に使用します。

「OK」ボタンをクリック

以上で充電モードの設定は完了です。

インストール

インストールする場合は、「アプリケーションのインストール」を参照してください。

アンインストール

アンインストールする場合は、「アプリケーションのアンインストール」を参照してください。

はじめにお読みください

[100101-01]

メモお使いのアプリケーションや、本体に接続した周辺機器に何らかのトラブルが生じた場合は、それぞれに添付されているマニュアルをご確認の上、製造元やご購入元にお問い合わせください。

困ったときの基本的な対応方法

『活用ガイド』を検索する

当てはまる事例がないか、『活用ガイド』で探してみてください。

「トラブル事例集」で、該当する事例を探す
検索ウィンドウにキーワードを入力して、マニュアル内を全文検索する

121wareの「サービス&サポート」で検索する

『活用ガイド』に、該当する事例または解決法が見当たらなかった場合は、「サービス&サポート」で、トラブル事例を探してみてください。

121コンタクトセンター（サポート窓口）に電話する

121wareの「サービス&サポート」でも、該当する事例または解決法が見当たらず、どうしても解決できないときは、121コンタクトセンターにお問い合わせください。

トラブル事例集

[100102-21]

バッテリ

Question	Answer
本機にACアダプタを取り付け、ACコンセントに接続してもバッテリの充電が始まらない	バッテリが正しく認識されていない可能性があります。「高速スタートアップ」の機能を無効にしてから、バッテリパックを取り付け直してみてください。 →「「高速スタートアップ」について」バッテリ充電ランプを確認してください。 →「バッテリ充電ランプ」
満充電したのに、バッテリ充電ランプが点灯する	故障ではありません。バッテリは少しずつ自然放電しているので、それを補充するため、本機にACアダプタを取り付け、ACコンセントに接続しているときは自動的に充電が始まります。

表示

Question	Answer
デスクトップ上のアイコンの名前が隠れてしまう	「アイコンの自動整列」を有効にしてください。 →「アイコンの名前が隠れてしまうときは」

LAN機能

Question	Answer
動作が不安定になった	LANに接続して通信中にスリープ状態や休止状態にしないでください。 →「使用上の注意」省電力型イーサネット機能に対応したハブやルーターとLAN接続した場合、ネットワークの通信速度が遅い、またはネットワークの動作が不安定になることがあります。 →「LANへの接続」

サウンド

Question

Answer

HDMI接続した機器から音声が出力されない

HDMIの映像が正しく表示されているか確認してください。
→「HDMIコネクタへの接続」
接続している機器が、HDMIの音声出力のサンプリングレートに対応しているか確認してください。
→「接続している機器が、HDMIの音声出力のサンプリングレートに対応しているか確認するには」
音声の出力設定を確認してください。
→「HDMIコネクタ使用時の音声出力について」

周辺機器

Question	Answer
周辺機器が認識されない	「高速スタートアップ」の機能を無効にしてから、お使いの周辺機器を取り付け直してみてください。 →「「高速スタートアップ」について」周辺機器の使用を制限していないか確認してください。 →「セキュリティ機能」-「DeviceLock Lite」
ドライブ文字がおかしい	周辺機器を接続したままスリープ状態や休止状態にすると、光学ドライブのドライブ文字が変更される場合があります。そのような場合は、Windowsを再起動してみてください。

アプリケーション

Question	Answer
アプリケーションをインストールできない	本機のドライブで使用できるディスクか確認してください。 →「使用できるディスク」本機のドライブに、ディスクが正しく設定されているか確認してください。インストール時の注意事項を確認してください。 →「アプリケーションのインストール」

その他

Question	Answer
クリップなどの異物が本体内部に入ってしまった	異物が入り込んでしまった場合は、すぐに電源を切ってACアダプタとバッテリパックを取り外し、ご購入元にお問い合わせください。チェックそのままお使いになると、発煙、発火や故障の原因になります。

仕様一覧

[130100-00]

本機の仕様に関する詳細情報は、「仕様一覧」に記載しております。

メモ「仕様一覧」をご覧になるには、インターネットへの接続環境が必要です。

「サービス&サポート」の「商品情報検索」よりお使いの機種を検索し、「仕様一覧」をご覧ください。

/support/

この『活用ガイド』は タイプVF/タイプVE 用です。

対象オペレーティングシステム

対象機種

はじめに

本マニュアルで使用しているアイコンの意味

本マニュアルで使用しているアプリケーション名などの正式名称

本マニュアルで使用している画面、記載内容について

「ユーザー アカウント制御」について

基本操作

サポート技術情報について

ご注意

輸出に関する注意事項

Notes on export

アクション センター

アクション センターを表示する

アクション センターのタイル

タブレット モードの切り替え

タブレット モードをオンにする

タブレット モードをオフにする

タスク ビューの使い方

複数のアプリを並べて表示する

複数の画面にする

アプリを終了する

Windowsの検索機能について

各部の名称と説明

各部の名称

本体前面／右側面

本体背面／左側面

本体底面

各部の説明

3.電源スイッチ（）

7.盗難防止用ロック （）

8.DCコネクタ（）

12.LANコネクタ（）

14.バッテリロック （ ）

15.バッテリイジェクトレバー（ ）

21.USBコネクタ（USB 3.0 対応）（）

34.ヘッドフォン/ヘッドフォンマイク ジャック（）

表示ランプ

電源ランプ

機内モードランプ

電源の入れ方と切り方

電源を入れる

電源を切る

◆「高速スタートアップ」の機能を無効にする

電源の状態

スリープ状態／休止状態使用上の注意

スリープ状態または休止状態を使用する場合の注意

スリープ状態

スリープ状態にする

からスリープ状態にする

液晶ディスプレイを閉じる

電源スイッチを押す

スリープ状態から復帰する

電源スイッチを押す

液晶ディスプレイを開く

USBマウスを操作する

休止状態

休止状態から復帰する

電源の設定

電源プランの作成

電源の自動操作

タイマ機能（電源オプション）

WoL（LANによる電源の自動操作）

省電力機能について

ECOモード機能

◆モードの種類

モードを切り替える

ECOモード機能の設定

モードの設定の変更

自動切替設定

ピークシフト機能

使用上の注意

Intel SpeedStep® テクノロジー

バッテリパック（二次電池）について

使用上の注意

交換の目安

バッテリパックの取り付け／取り外し

本機で使用できるバッテリパック

バッテリパックの取り付け

この『活用ガイド』はタイプVF/タイプVE 用です。

「ユーザーアカウント制御」について

アクションセンター

アクションセンターを表示する

アクションセンターのタイル

タブレットモードの切り替え

タブレットモードをオンにする

タブレットモードをオフにする

タスクビューの使い方

7.盗難防止用ロック（）

14.バッテリロック（）

15.バッテリイジェクトレバー（）

34.ヘッドフォン/ヘッドフォンマイクジャック（）

Intel SpeedStep^® テクノロジー

タスクバーの通知領域で確認する
