| 項目 |
IWX70 |
備考 |
| 接続回線 |
INSネット64 |
|
交換形態/
使用チャネル |
回線交換/Bチャネル |
P-MP常時起動またはP-MP呼毎起動 |
| コネクタ形状 |
6ピンモジュラジャック（RJ-11） |
|
デ
｜
タ
ポ
｜
ト |
インター
フェイス |
USB（1ポート） |
|
| V.24/V.28（RS-232C）（1ポート） |
D-Sub9ピン |
呼接続
機能 |
ATコマンド |
米国Hayes社モデムコマンド準拠 |
| 通信速度（kbps） |
同期：64/128
非同期通信：1.2/2.4/4.8/9.6/14.4/19.2/[28.8/38.4/57.6]
フロー制御、異速度通信可
PIAFS：32/64（32はV.42bisデータ圧縮機能内蔵 |
ITMUX機能あり。
同期通信は非同期/同期PPP変換通信（64kbps）
マルチリンクPPP通信（128kbps）
非同期速度の［ ］はV.110規格外 |
|
端末速度（kbps） |
USBポート 12Mbps |
|
シリアルポート（kbps）
非同期：1.2/2.4/4.8/9.6/14.4/19.2/[28.8/38.4/57.6/115.2/230.4］
|
［
］はV.28規格外 |
| 速度整合方式 |
ITU-T
V.110準拠（非同期28.8/38.4/57.6kbps拡張） |
非同期/同期PPP変換機能あり |
ア
ナ
ロ
グ
ポ
｜
ト |
基本仕様 |
- ポート数：2ポート
- 接続コネクタ：6ピンモジュラジャック（RJ-11)
- 受信ダイヤル：PB信号のみ
- 供給電圧：48V（無負荷時）
- 極性反転あり
- ナンバー・ディスプレイ対応
- ブランチ接続可（3台まで）
|
ブランチ接続時はナンバー・ディスプレイ、アナログ・ダイヤルイン、モデムダイヤルイン不可 |
無
線
ポ
｜
ト |
無線
プロトコル |
RCR-STD28（3三版）準拠 |
|
| 通信スロット数 |
最大2 |
|
| 登録可能子機数 |
最大6（同時通話：最大2） |
|
データ
通信
プロトコル |
PIAFS2.0/2.1版準拠
（64kbps時、無線実効速度：58.4kbps）
（32kbps時、無線実効速度：29.2kbps） |
PIAFS2.1版では64Kに固定 |
| NEC独自モード（54kbps接続）（無線実効速度：58.4kbps） |
|
| 音声通信 |
32k
ADPCM、64k PCM （NEC独自） |
|
ヒューマン
インター
フェイス |

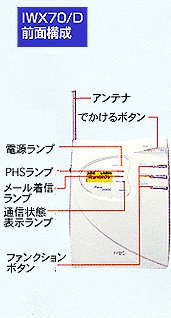

- バックライトLCD表示
- 状態表示LED×4
- でかけるボタン、ファンクションボタン
- INS回線リバーススイッチ
- ディップスイッチ
|
LCDは、12文字×2行＋ピクトグラム |
| 診断機能 |
自己診断機能 |
|
| 電源 |
- AC100V±10%（50/60Hz）
- 停電モード時、Ni-Cd充電池またはアルカリ単三乾電池4本
（アナログAポート、USB、シリアルポート、S点ユニット動作可能）
|
電源内蔵
S点ユニットはオプション |
| 消費電力 |
約8.0W（最大） |
|
| 外形寸法 |
約136（幅）×176（高）×96（奥行）mm／約0.6kg |
突起部を除く
乾電池・別売のS点ユニットを除く |
| 使用条件 |
温度0〜40℃
湿度10〜90％RH
結露しないこと |
|
適合認証
番号 |
C00-0541JP |
|
