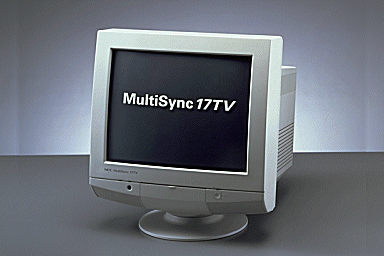

│TV機能内蔵17インチマルチシンクディスプレイ│
└─────────────────────┘
●概要
・既に発売されているTV機能内蔵15インチマルチシンクディスプレイ(PC-TM151)の
17インチモデル
・パソコンやTVゲーム等、多彩な映像ソースに対応した多機能マルチシンクディス
プレイ
・音声多重TVチューナを内蔵
・Windows95でサポートされるプラグ＆プレイ機能に対応
(VESA DDC1およびDDC2Bに対応)
┌───────┬────┬───────────────┬─────┐
│愛称 │型名 │品名 │標準価格 │
├───────┼────┼───────────────┼─────┤
│MultiSync17TV │PC-TM171│TV機能内蔵17インチ │ 128,000円│
│ │ │マルチシンクディスプレイ │ │
└───────┴────┴───────────────┴─────┘
●機能仕様
１．仕様一覧
┌────────────────┬────────────────────┐
│CRT │17インチフラット90度偏向・ドットタイプ・│
│ │ ブラックマトリクス・短残光│
│ ┌─────────┼────────────────────┤
│ │管面処理 │低反射帯電防止コート │
│ ├─────────┼────────────────────┤
│ │ドットピッチ │0.28mm │
│ ├─────────┼────────────────────┤
│ │電子銃 │DQF(ダイナミック四重極フォーカス)電子銃 │
│ ├─────────┼────────────────────┤
│ │偏向ヨーク │S/S(サドル・サドル型)偏向ヨーク │
├──────┼─────────┼────────────────────┤
│対応周波数*1│水平走査周波数 │15.5〜65.0kHz │
│ ├─────────┼────────────────────┤
│ │垂直走査周波数 │55〜100Hz │
├──────┼─────────┼────────────────────┤
│表示サイズ │標準*2 │306×230mm │
│ ├─────────┼────────────────────┤
│(横×縦) │フルスクリーン時*3│320×240mm │
├──────┴─────────┼────────────────────┤
│デジタルコントロール機能*4 │対応(最大29種記憶可能) │
├────────────────┼────────────────────┤
│OSD機能*5 │対応(リモコン操作可) │
├────────────────┼────────────────────┤
│調整・補正機能 │明るさ、コントラスト、画面サイズ(水平/ │
│ │垂直)、画面位置(水平/垂直)、糸巻・樽歪、│
│ │弓形歪、台形歪、平行四辺形歪、回転、 │
│ │消磁*6、表示色(ホワイトバランス)、 │
│ │色の濃さ*7、色合い*7、画質*7 │
├────────────────┼────────────────────┤
│TVチューナ │音声多重デコーダ内蔵 │
├────────────────┼────────────────────┤
│スピーカ │ステレオ(1.5W×1.5W) │
├──────┬─────────┼────────────────────┤
│入力信号 │信号方式 │セパレート信号方式 │
│ ├─────────┼────────────────────┤
│ │映像信号 │アナログRGB │
│ ├─────────┼────────────────────┤
│ │同期信号 │セパレート/コンポジット │
│ │ │/シンクオングリーン │
│ ├─────────┼────────────────────┤
│ │入力端子 │本体側:ミニD-sub15pin │
│ │ │ディスプレイ側:着脱不可 │
│ ├─────────┼────────────────────┤
│ │信号ケーブル │ケーブル長:約1.5m │
├──────┼─────────┼────────────────────┤
│ビデオ入出力│信号方式 │NTSC │
│ ├─────────┼────────────────────┤
│ │水平解像度 │700本(NTSC時) │
│ ├──────┬──┼────────────────────┤
│ │入力端子 │映像│VIDEO1:RCA/S端子 VIDEO2:RCA/S端子 │
│ │ ├──┼────────────────────┤
│ │ │音声│VIDEO1:RCA端子(ステレオ) │
│ │ │ │VIDEO2:RCA端子(ステレオ) │
│ ├──────┼──┼────────────────────┤
│ │出力端子 │映像│RCA/S端子 │
│ │(セレクト ├──┼────────────────────┤
│ │ 出力) │音声│RCA端子(ステレオ) │
├──────┴──────┴──┼────────────────────┤
│プラグ＆プレイ機能*8 │VESA DDC1,DDC2B │
├────────────────┼────────────────────┤
│パワーマネジメント機能*9 │VESA DPMS │
├────────────────┼────────────────────┤
│消費電力 │最大120W(パワーセーブ時:8W以下) │
├──────┬─────────┼────────────────────┤
│他社パソコン│IBM PC/AT互換機 │標準対応 │
│ 対応├─────────┼────────────────────┤
│ │Macintosh │標準対応*10 │
├──────┴─────────┼────────────────────┤
│電源 │AC100V±10％、50/60Hz兼用 │
├────────────────┼────────────────────┤
│温湿度条件 │0〜35℃、80％以下(ただし結露しないこと) │
├────────────────┼────────────────────┤
│外形寸法(縦×高さ×奥行) │424×458×465mm │
├────────────────┼────────────────────┤
│重量 │約19.1kg │
├────────────────┼────────────────────┤
│主な添付品 │電源ケーブル、PC-9800シリーズ用変換アダ │
│ │プタ(ミニD-sub15pin→D-sub15pin)、 │
│ │ワイヤレスリモコン、 │
│ │アンテナ用F型コネクタ、 │
│ │Macintosh用変換アダプタ、取扱説明書、 │
│ │保証書(信号ケーブルはディスプレイ直付け)│
└────────────────┴────────────────────┘
*1:パソコン本体入力信号の水平/垂直走査周波数に自動追従し、様々な表示解像度に
対応
*2:640×480,800×600,832×624,1024×768ドットなど、横:縦の比が4:3の解像度の
場合の表示サイズ
*3:表示解像度によってはフルスクリーン表示できない場合もあります
*4:表示画面の位置・サイズを表示解像度ごとに記憶させる機能
*5:パソコンとは独立し、ディスプレイ側で、表示画面の各種調整・補正を、
ディス プレイ画面上にウィンドウ表示されたアイコンに沿って調整する機能
*6:電源投入時の自動消磁に加えて、リモコンによる強制消磁機能も備えています
*7:テレビ・ビデオ入力時のみ
*8:プラグ＆プレイを実現するには、Windows95およびVESA DCCに対応したパソコンと
の接続が必要です
*9:接続するPC本体、OSなどが、VESA DPMSに対応している必要があります
*10:PowerMacintoshなどのDPI-on-the-Fly機能に対応していますので、システムを
リスタートすることなく解像度の切替が可能です。DPI-on-the-Fly機能未対応の
環境では、640×480ドット表示のみのサポートとなります。
２．パソコンへの接続方法
信号ケーブルはディスプレイ直付けで、パソコン本体側コネクタ形状は
ミニD-sub15pin PC-9800シリーズ、IBM PC/AT100％互換機、Apple Macintoshの全てに
標準で対応
[PC-9800シリーズ]
・アナログRGB出力端子がミニD-sub15pinタイプ
:そのまま接続可能
・アナログRGB出力端子がD-sub15pinタイプ
:標準添付の「PC-9800シリーズ用変換コネクタ(ミニD-sub15pin→D-sub15pin)」を用い
て接続
[IBM PC/AT100％互換機]
そのまま接続可能
[Apple Macintosh]
標準添付の「Macintosh用変換アダプタ」を用いて接続
・PowerMacintosh等のDPI-on-the-Fly機能に対応
‐アプリケーションや用途に応じ、システムのリスタートなしに各解像度を切換が
可能
*DPI-on-the-Fly未対応のMacintoshでは640×480ドット表示のみのサポート
